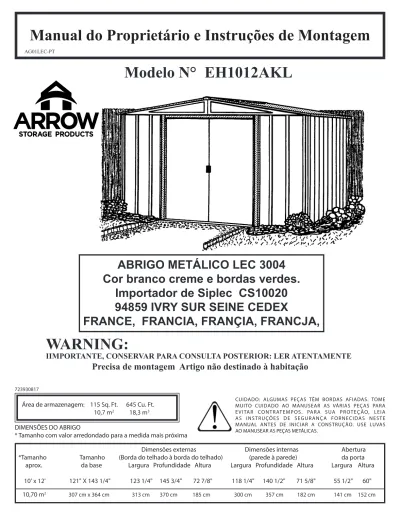

Manual do Proprietário e Instruções de Montagem

Modelo N°

Manual do Proprietário e Instruções de Montagem

Dimensões externas Dimensões internas Abertura *Tamanho Tamanho (Borda do telhado à borda do telhado) (parede à parede) da porta aprox. da base Largura Profundidade Altura Largura Profundidade Altura Largura Altura 10' x 12' 121" X 143 1/4" 123 1/4" 145 3/4" 72 7/8" 118 1/4" 140 1/2" 71 5/8" 55 1/2" 60"

723930817

Área de armazenagem: 115 Sq. Ft. 645 Cu. Ft. 10,7 m2 _{18,3 m}3 DIMENSÕES DO ABRIGO

* Tamanho com valor arredondado para a medida mais próxima

CUIDADO: ALGUMAS PEÇAS TÊM BORDAS AFIADAS. TOME MUITO CUIDADO AO MANUSEAR AS VÁRIAS PEÇAS PARA E VITAR CONTRATEMPOS. PARA SUA PROTEÇÃO, LEIA AS INSTRUÇÕES DE SEGURANÇA FORNECIDAS NESTE MANUAL ANTES DE INICIAR A CONSTRUÇÃO. USE LUVAS AO MANUSEAR AS PEÇAS METÁLICAS.

EH1012AKL

AG01LEC-PT

ABRIGO METÁLICO LEC 3004

Cor branco creme e bordas verdes.

Importador de Siplec CS10020

94859 IVRY SUR SEINE CEDEX

FRANCE, FRANCIA, FRANÇIA, FRANCJA,

WARNING:

IIMPORTANTE, CONSERVAR PARA CONSULTA POSTERIOR: LER ATENTAMENTE

Manual do Proprietário

Antes de iniciar a construção, verifi que as disposições dos códigos locais de construção, localização

e outras exigências. Estude e entenda este manual do proprietário. Informações importantes e dicas

úteis tornarão sua construção mais fácil e mais agradável.

Instruções de Montagem:

Todas as instruções são fornecidas neste manual que contêm todas

as informações apropriadas para o modelo de abrigo. Examine todas as instruções antes de começar

e durante a montagem, siga a sequência dos passos cuidadosamente para um resultado fi nal perfeito.

Piso e Fixação:

Seu abrigo de armazenamento deve estar bem fi xado para evitar danos causados

pelo vento. Uma fundação é necessária para construir um abrigo quadrado e nivelado. Materiais para

fi xação e fundação não estão incluídos em seu abrigo. Recomendamos o uso combinado de um Kit

Arrow para Estrutura do Piso e um Kit Arrow para Fixação como um método efi ciente para

fi xar seu abrigo ao solo (disponíveis através de pedido pelo correio ou em seu revendedor local)

ou você pode construir uma fundação e um sistema de fi xação à sua escolha. Suas instruções de

montagem fornecem informações sobre alguns métodos comumente usados para fi xar e nivelar um

abrigo de armazenamento.

Peças e Lista de Peças:

Verifi que se dispõe de todas as peças necessárias para o seu abrigo.

•Todos os números de peças podem ser encontrados na própria peça. Todos esses números (antes de -) devem corresponder aos números da lista de peças.

•Se notar que alguma peça está faltando, inclua o número do modelo de seu abrigo e entre em contato com:

Arrow Shed, LLC

Customer Service Department

1101 North 4th Street

Breese, Illinois 62230 USA

•Separe o conteúdo das caixas por número de peça enquanto examina a lista de peças. Os primeiros passos mostram como juntar peças relacionadas para criar subconjuntos maiores que serão usados mais tarde. •Familiarize-se com as ferragens e dispositivos de fi xação para facilitar seu uso durante a construção. Tudo isso

vem acondicionado na caixa. Observe que fi xadores extras foram fornecidos para sua comodidade.

ANTES DE COMEÇAR...

Seleção e Preparação de sua área:

Antes da montagem, você deve escolher o local para o seu abrigo. O local ideal é uma área nivelada e com boa drenagem.

· Deixe uma área de trabalho sufi ciente para fácil movimentação das peças que serão posicionadas durante a montagem. Certifi que-se de haver espaço bastante na entrada para as portas e espaço em volta do abrigo para prender os parafusos dos painéis pelo lado de fora.

· Antes de iniciar os primeiros passos na montagem de suas peças a fundação deverá estar construída e um sistema de fi xação deve estar pronto para ser usado.

Observe o Tempo:

Certifi que-se de que o dia escolhido para construção do seu abrigo esteja

seco e tranquilo. Não tente montar seu abrigo em um dia com muito vento. Tenha cuidado com

solos molhados ou lamacentos.

Equipe de Trabalho:

Sempre que possível, duas ou mais pessoas devem trabalhar juntas

para montagem de seu abrigo. Uma pessoa pode posicionar peças ou painéis enquanto a outra pode

segurar os dispositivos de fi xação e as ferramentas.

Ferramentas e Materiais:

A seguir algumas ferramentas e materiais básicos que você precisará para a construção do seu abrigo. Decida qual o método de fi xação e o tipo de fundação que deseja usar a fi m de formar uma lista completa dos materiais que serão necessários.

PLANEJE COM ANTECEDÊNCIA…

RR03new

Obrigatório

·Óculos de Proteção

·Chave de Fenda Phillips N° 2

(com ponta dura magnética)

Nota: Uma parafusadeira elétrica ou uma furadeira com velocidade variável com acessório Philips na ponta pode acelerar a montagem em até 40%. Obrigatório · Luvas de Trabalho · Escada de abrir · Estilete/Tesoura · Alicate · Nível de Pedreiro · Fita métrica

Opcionais para ganhar tempo: · Chave fi xa/Chave de porca · Furadeira elétrica / sem fi o · Esquadro

· Barbante (para demarcar a área) Preparação da Fundação: · Martelo e Pregos · Pá · Serra Manual/Serra Eléctrica

Precauções de segurança devem ser seguidas durante toda a construção do seu abrigo.

•Cuidados devem ser tomados ao manusear as várias peças do seu abrigo já que algumas contêm bordas afi adas. Por favor, use luvas de trabalho, protetor ocular e mangas compridas ao montar ou executar qualquer manutenção em seu abrigo.

•Tenha cuidado com as ferramentas usadas na montagem deste abrigo. Familiarize com a operação de todas as ferramentas elétricas.

•Nunca concentre todo seu peso sobre o telhado do abrigo. Ao usar uma escada de abrir certifi que-se de que ela esteja totalmente aberta e nivelada ao solo antes de subir.

•Mantenha crianças e animais afastados da área de trabalho para evitar distrações ou a ocorrência de acidentes.

•Não tente montar o abrigo se estiver faltando alguma peça, já que um abrigo parcialmente montado pode ser seriamente avariado por ventos leves.

•Não tente montar o abrigo em um dia com muito vento, pois os grandes painéis agem como uma “vela de barco”, podendo ser carregados pelo vento tornando a construção difícil e insegura.

PRIMEIRO A SEGURANÇA....

borda afi ada

RR04new

borda segura

borda segura

borda afi ada

Acabamento:

Para um acabamento duradouro limpe e encere periodicamente a superfície

externa. Retoque os arranhões na sua unidade assim que os perceber. Limpe imediatamente a área

com uma escova de aço; lave a área e aplique uma tinta de retoque de acordo com a recomendação

do fabricante.

Telhado:

Mantenha o telhado livre de folhas e de neve usando uma escova de cabo longo e pêlo

macio. Grande quantidade de neve no telhado pode danifi car o abrigo tornando-o um local inseguro.

Nos países onde há neve existem Kits de Reforço de Telhado para a maioria dos abrigos Arrow para

maior proteção contra o acúmulo de neve.

Portas:

Mantenha sempre limpos os trilhos da porta e retire os resíduos que possam impedir um

deslizar suave. Lubrifi que o trilho da porta uma vez por ano com polidor de móveis ou spray de

silicone. Mantenha as portas fechadas e travadas para evitar danos causados pelo vento.

Prendedores:

Utilize todas as arruelas fornecidas para proteger contra a infi ltração da chuva e

para proteger o metal contra arranhões dos parafusos. Verifi que regularmente o seu abrigo à procura

de parafusos e porcas soltas e reaperte, se necessário.

Umidade:

Uma folha de plástico (barreira de vapor) colocada sob toda a área do piso, com uma

boa ventilação, reduzirá a condensação.

Outras dicas....

• Lave com água e sabão as marcas de tinta das peças dos painéis revestidos.

• A impermeabilização com silicone pode ser utilizada como vedação para água em todo o abrigo.

Não armazene materiais químicos para piscina no seu abrigo. Combustíveis e produtos

corrosivos devem ser armazenados em recipientes herméticos devidamente aprovados.

Guarde este Manual do Proprietário e Instruções de Montagem para consulta futura.

CUIDADOS e MANUTENÇÃO...

16"/24" 40,6 cm/61,0 cm FRENTE (PORTA) FRENTE (PORTA)

Base

ADS07 121" 307,3 cm _{143 1/4"} 363,9 cm 121" 307,3 cm 143 1/4" 363,9 cm

A base para o seu abrigo

Não importa qual das opções abaixo você escolher para a base, um KIT DE FIXAÇÃO ARROW é recomendado para um método efi ciente para a fi xação adequada do seu abrigo depois que a montagem estiver concluída.

OPÇÃO 1: DIRETAMENTE NO SOLO (TERRA)

Abrigo montado diretamente em solo plano (grama, pedra, areia, etc.). Se você escolher esta opção a Arrow tem um kit simples disponível para providenciar um piso para o interior do abrigo para que os objetos não fi quem armazenados no solo. Este kit pode ser usado para apoiar um piso de madeira compensada (madeira não incluída) ou ser preenchido com areia/pedra para fornecer uma superfície sólida.

(Pedido nº FB1014-A ou 68387-A) Reserve 1 a 2 horas para a construção.

OPÇÃO 2: Plataforma de madeira

Se você decidir construir sua própria base, assegure-se de selecionar os materiais apropriados. Estes são os materiais recomendados para a sua base:

• Madeira tratada à pressão com 38 mm x 89 mm (2" x 4") • Compensado para uso externo de 15,5 mm(5/8") -1220 mm x 2440 mm (4' x 8') NOTA: A madeira tratada a pressão não deve ser usada nos pontos onde fi que em contato com seu abrigo de armazenamento. As propriedades da madeira tratada a pressão irão acelerar o processo de corrosão.

Se a madeira tratada a pressão entrar em contato com seu abrigo para armazenamento sua garantia será anulada.

• Pregos galvanizados 10 e 4 penny • Blocos de concreto (opcional)

A plataforma deverá estar nivelada e plana (livre de ressaltos, valetas etc.) para proporcionar um bom suporte para o abrigo. Os materiais necessários podem ser obtidos no seu depósito de madeira local.

Para construir a base siga as instruções e o diagrama. Construa a estrutura (usando pregos galvanizados 10 penny)

Meça seções de 40,6 cm/61,0 cm (16"/24") para construir a estrutura interna (veja o diagrama)

Prenda o compensado à estrutura (usando pregos galvanizados 4 penny) Reserve de 6 a 7 horas para a construção.

OPÇÃO 3: LAJE DE CONCRETO

A laje deverá ter pelo menos 10,2 cm (4") de espessura. Ela deverá estar nivelada e plana para proporcionar um bom suporte para a estrutura. Estes são os materiais recomendados para a sua base:

• Quatro tábuas de 19 mm x 89 mm (1" x 4") (que serão removidas depois que o concreto tiver endurecido)

• Concreto • Folha de plástico de 0,15 mm de espessura

• Recomendamos para um concreto de resistência adequada o uso de uma mistura de:

• 1 parte de cimento • 3 partes de cascalho pequeno • 2 partes e meia de areia limpa

Prepare o Local/Construa a Fundação

1. Cave um quadrado de 15,2 cm (6") de profundidade no solo (remova a relva). 2. Preencha até 10,2 cm (4") do quadrado com cascalho bem compactado. 3. Cubra o cascalho com uma folha de plástico de 0,15 mm.

4. Construa uma estrutura de madeira usando quatro tábuas de 19 mm x 89 mm (1" x 4")

5. Despeje concreto para preencher o buraco e a estrutura até a espessura de 10,2 cm (4") de concreto. Certifi que-se de que a superfície esteja nivelada.

Reserve de 3 a 5 horas para a construção e uma semana para que o concreto endureça completamente.

Nota: A Plataforma/Laje deverá estender-se 1,4 cm (9/16") além da estrutura do piso em todos os quatro lados. Sele este 1,4 cm (9/16") de madeira com cimento para telhado (não incluído), ou coloque uma inclinação nos 1,4 cm (9/16") de concreto ao despejá-lo, para um bom escoamento da água.

Nota: Dimensões da laje concluída com a madeira removida.

É importante que toda a estrutura do piso seja fi xada depois que o abrigo for levantado.

A seguir as formas recomendadas de fi xação.

Kit Arrow para fi xação: (Modelo n° AK4 ou 60298) Recomendado para uso com qualquer base sugerida.

Contém: 4 Chumbadores com Cabos, braçadeiras

e instruções de instalação.

Fixação do abrigo

FIXAÇÃO

RR08new

Kit Arrow para fi xação: (Modelo n° AK100 ou 68383)

Recomendado para uso com base de concreto.

Contém: Reforços de canto, grampos de perímetro,

ferragens, broca para concreto de 1/4" e instruções de instalação.

Fixação no concreto:

1. Para laje de concreto despejado ou sapata de alicerce ou blocos para pátio:

Parafusos angulados de 6 mm x 51 mm (1/4" x 2"). 2. Para fi xação em pilar de concreto despejado após a construção do abrigo: Parafusos angulados de 6 mm x 152 mm (1/4" x 6").

Fixação em madeira/caibro:

Use parafusos para madeira de 6 mm (1/4"). As estruturas possuem furos de 6 mm (1/4") de diâmetro para fi xação adequada.

1. 2.

1. 2.

SOBRE AS VIGAS E DENTRO DO SOLO

FERRAGENS

SV11-PT

Retire das embalagens de parafusos e guarde para o

último passo.

66382

Guia Inferior da Porta (4) 66769 Carretilha da Porta (4) 66183 Tampa de Acabamento do Telhado (2 direitas e 2 esquerdas) 65103 (175) Porca sextavada n° 8 - 32 65004 (402) n° 8A x 5/16" (8 mm) Parafuso 65923 (175) n° 8 -32 x 3/8" (10 mm) Parafuso 65900A (8) n° 10B x 1/2" (13 mm) Parafuso preto (Embalado com os Parafusos) 66045 Maçaneta (2) 66646 Arruela (428) (11 folhas de 40 ) 67545 Fita de Vedação (1) 67468 Tampa do Cume (2) (com logotipo da Arrow) 65109 (4) n° 8-32 Porca de Acabamento (Embalado com os Parafusos) 6228 Suporte do Trilho (2) 5971 (4)

LISTA DE PEÇAS

SV12-PT

Montagem N° da Peça Descrição da Peça Quant. Lista de

por n° chave na caixa Verifi cação

1 6000 Frontão direito 2

2 6001 Frontão esquerdo 2

3 10497 Contravento Horizontal de Porta 4

4 6529 Painel de Telhado 6

5 6640 Painel direito do telhado 2

6 6641 Painel esquerdo do telhado 2

7 10475 Portas direita e esquerda 2

8 9369 Batente da Porta 2

9 9373 Painel da Parede Frontal 2

10 6515 Painel da Parede 10

11 6514 Painel do Canto 4

12 3719 Suporte da Maçaneta da Porta 2

13 6278 Contravento Vertical da Porta 2

14 6403 Emenda de Trilho de Porta 1

15 6014 Acabamento lateral do telhado 2

16 6015 Acabamento lateral do telhado 4

17 6868 Tampa de Cumeeira 1

18 6869 Tampa de Cumeeira 2

19 9366 Trilho da Porta 2

20 5986 Cantoneira da parede traseira 2

21 10389 Viga U da Parede Traseira 2

22 9365 Canaleta da Parede Frontal 2

23 10397 Viga do Telhado 8

24 10390 Viga U da Parede Lateral 4

25 10393 Cantoneira da Parede Lateral 4

26 10392 Estrutura do Piso Lateral 4

27 8936 Estrutura do Piso Traseiro 2

28 9367 Estrutura do Piso Dianteiro 2

29 6635 Contravento do Frontal 2

1 2 16 16 15 ₁₇ 18 18 ₄ 4 4 4 4 4 5 5 6 6 29 23 23 23 23 1 2 16 16 15 29 23 23 23 23

Montagem por nº chave

SV13-PT 3 3 3 3 7 7 8 8 9 9 10 10 10 10 10 10 10 10 10 10 11 11 11 11 12 12 13 13 14 19 19 20 20 21 21 22 22 24 24 24 24 25 25 25 25 26 26 26 27 27 28 28 30

Passo 1

SV14-PT 9367 PASSO

1

8934 9367 FUROS DE

DRENAGEM PARA FORA

Conjunto da Estrutura do Piso Dianteiro 119 3/8" 303,2 cm 8936 10392 9367 8934 9367 10392 10392

Estrutura do Piso Lateral 141 5/8" 359,7 cm

8936 8936

Estrutura do Piso Traseiro 119 3/8" 303,2 cm PASSO

2

PASSO

3

141 5/8" 359,7 cm 141 5/8" 359,7 cm 119 3/8" 303,2 cm Traseira e Dianteira  8934 Soleira (1)

 9367 Estrutura do Piso Dianteiro (2)  8936 Estrutura do Piso Traseiro (2)  10392 Estrutura do Piso Lateral (4)

 Peças necessárias para

Conjuntos das Estruturas

do Piso

A estrutura do piso dianteiro é composta de três peças. A estrutura de piso traseiro é composta de duas peças. Os furos nestas peças alinham-se quando as peças estão posicionadas com a quantidade de sobreposição correcta. As ilustrações abaixo mostram o comprimento total adequado para as laterais, partes traseira e frontal. Proceda como segue:

1

Posicione as estruturas do

piso dianteiro conforme mostrado. Centralize a soleira com os furos de drenagem voltados para fora, em cima das duas estruturas do piso dianteiro. Junte as estruturas colocando oito parafusos.

2

Sobreponha as estruturas

laterais do piso e as estruturas traseiras do piso como mostrado. Os furos nessas peças irão se alinhar quando as peças estiverem posicionadas na sobreposição correta. Veja as ilustrações abaixo para o comprimento total apropriado das estruturas laterais e traseira do piso. Junte as estruturas inserindo quatro/cinco parafusos em cada conjunto da estrutura, como mostrado.

3

Verifi que novamente o comprimento

de cada peça e coloque-as de lado para uso futuro.

Passo 2

SV15-PT

As peças da estrutura principal reforçam as paredes. Essas peças serão instaladas mais tarde no centro e na borda superior das paredes laterais e da parede traseira. Prossiga como segue:

1

Sobreponha as peças da viga

em “U” da parede traseira como mostrado na fi gura e prenda as duas peças com oito parafusos como mostrado.

2

Faça duas vigas em “U” da

parede lateral sobrepondo as peças da viga em U da parede lateral, como mostrado. Junte e prenda cada conjunto com oito parafusos como mostrado.

3

Sobreponha as cantoneiras

da parede traseira conforme mostrado na figura e prenda-as com um parafuso no furo central.

4

Faça duas cantoneiras da parede

lateral sobrepondo as peças da cantoneira da parede lateral, como mostrado. Junte e prenda cada conjunto com um parafuso através do furo maior na extremidade de cada peça.

5

Verifi que novamente o comprimento

de cada peça e coloque-as de lado para uso futuro.

PASSO

1

PASSO

2

10389

10390 Vigas em “U” da parede lateral_{140 3/8" 356,6 cm}

Cantoneira da Parede Traseira 118 1/8" 300,0 cm

5986 5986

10393 Cantoneiras da parede lateral

140 3/8" 356,6 cm

PASSO

3

4

Cantoneira da Parede Traseira 118 1/8" 300,0 cm Cantoneiras da parede lateral 140 3/8" 356,6 cm PASSO

5

PASSO

Viga U da Parede Traseira 118 1/8" 300,0 cm

10390 10389

10393

Viga U da Parede Traseira 118 1/8" 300,0 cm Vigas em “U” da parede lateral 140 3/8" 356,6 cm

 5986 Cantoneira da Parede Traseira (2)  10389 Viga U da Parede Traseira (2)  10390 Viga U da parede lateral (4)  10393 Cantoneira da parede lateral (4)

 Peças necessárias para

Passo 3

SV16-PT 10397 PASSO

1

10397 142 3/8" 361,6 cm PASSO

2

PASSO

3

142 3/8" 361,6 cm

 Peças necessárias para

Conjuntos de vigas do telhado

 10397 Viga do telhado (8)

As vigas do telhado unem os dois frontões e suportam os painéis do telhado. A viga principal do telhado é constituída de quatro peças sobrepostas, costas com costas, no centro. As montagens das vigas do telhado esquerda e direita são feitas com duas peças.

Dica: Essas peças são encaixadas sob pressão, assim você precisará pressionar fi rmemente para que se juntem.

1

Coloque a extremidade de uma viga

do telhado dentro de uma segunda viga do telhado, de modo que os seis furos em cada peça fiquem alinhados. Faça quatro conjuntos de vigas do telhado repetindo esse procedimento. Não coloque os parafusos ainda.

2

Separe duas das vigas do

telhado unidas por pressão e junte-as como mostrado para formar o conjunto principal de vigas do telhado. Mantenha o conjunto unido e aperte com 14 parafusos. Construa somente um Conjunto de vigas duplo.

3

Prenda as outras duas vigas do

telhado unidas sob pressão com oito parafusos para criar os conjuntos esquerdo e direito de vigas do telhado.

4

Confi ra novamente o comprimento

de cada uma e separe essas peças para usar mais tarde.

Construa um Conjunto principal da viga do telhado duplo para o

cume do telhado

Construa dois conjuntos de uma

VISÃO FINAL DA MONTAGEM

Passo 4

A17-PT 66769 PASSO

3

PASSO

4

PASSO

1

PASSO

2

9366 9366 6403 66769 118 1/8" 300,0 cm 118 1/8" 300,0 cm CORRETO INCORRETO

Aba maior para cima

Carretilha da VISTA DA EXTREMIDADE  6403 Emenda do Trilho da Porta (1)  9366 Trilho da Porta (2)

 Peças necessárias para

Conjunto do Trilho

da Porta

NOTA:

Emenda do Trilho da Porta (peça pintada)

O conjunto de trilho da porta suporta as portas deslizantes e reforça a parede dianteira. Ele é composto de três peças.

1

Utilizando a emenda de trilho

de porta (pintada) junte as peças do trilho da porta (galvanizadas) ponta a ponta, conforme mostrado.

2

Coloque quatro parafusos somente

na aba inferior.

Dica: Os furos no lado superior do conjunto do trilho da porta são feitos para prender o frontal ao topo da parede dianteira em etapa posterior.

3

Posicione as corrediças da porta

nas pernas dos trilhos, pela ponta do conjunto do trilho da porta, conforme mostrado na vista da extremidade.

4

Coloque esta peça de lado para

uso futuro. Aba maior para cima Aba menor para baixo 6403 Parte Pintada 9366 9366

Passo 5

SW18-PT PASSO

1

10392 8936 10392 9367 PASSO

2

FRENTE Nivel

 Conjunto do Piso Dianteiro (1)

 Conjunto do Piso Lateral (2)

 Conjunto do Piso traseiro (1)

 Peças necessárias para

Estrutura do Piso

A estrutura do piso deve ser quadrada e

nivelada ou os furos não se alinharão.

1

Monte os quatro cantos da

estrutura do piso usando dois parafusos em cada canto, como mostrado. Nos cantos frontais, aperte os parafusos a partir do lado inferior com as porcas por cima.

2

Meça a estrutura do piso na

diagonal. Quando as medidas das diagonais estiverem iguais, a estrutura do piso estará correta.

NOTA

Se estiver usando uma plataforma de madeira ou bloco de concreto

não aperte ainda as estruturas do piso sobre a base. Você fi xará

o abrigo quando ele estiver montado.

Quando as medidas diagonais estiverem iguais a estrutura do piso estará correta.

TRASEIRO DIREITO

FRONTAL DIREITO

4

Verifi que novamente os números de peça nos painéis da parede, antes de prosseguir.

A estrutura do piso deve estar no esquadro e nivelada caso contrário

Passo 6

SR19-PT PASSO

1

6515 9373 9373 6514 6514 FRENTE 9373 6514 6514 6515 PASSO

3

PASSO

2

PASSO

4

6514 6514 9373 6515 6515 6514 6514

1

Posicione um painel de canto

no canto da estrutura do piso, como mostrado. O lado maior de cada painel de canto deve ser colocado junto à lateral do abrigo, em todos os quarto cantos. Prenda o painel do canto à estrutura do piso com quatro parafusos.

Apóie o painel de canto sobre o degrau de uma escada até que um painel de parede seja montado.

2

Prenda os painéis da parede

frontal aos painéis frontais de canto, como mostrado. Uma pequena lacuna fi cará entre o painel da parede frontal e a soleira.

3

Prenda os painéis da parede

aos painéis de canto traseiros, como mostrado.

NOTA

Atenção para montar o painel correcto em cada posição

conforme mostrado.

 6515 Painel da Parede (2)

 9373 Painel frontal de Parede (2)

 6514 Encurrale Painel (4)

 Peças necessárias para

Cantos

TRASEIRA

LATERAL VISTA EM PLANTA

Lado estreito

Lado Largo

LATERAL NOTA

O restante da montagem do abrigo

requer muitas horas e mais de uma pessoa. Não prossiga além deste ponto se não tiver tempo para completar a montagem hoje. Um abrigo montado parcialmente pode

ser severamente danifi cado por ventos leves.

Cada parafuso e parafuso auto-atarrachante da parede requer uma anilha.

CORRETO INCORRETO

O Painel assenta na

estrutura, conforme mostrado Anilha

 Conjunto de Viga U da Parede Traseira (1)  Conjuntos da viga em “U” da parede lateral (2)

 Peças necessárias para



Estruturas intermediárias

Passo 7

SR20-PT

As peças da estrutura intermediária dão rigidez às paredes laterais e traseiras.

1

Prenda a viga em “U” da parede

lateral na metade da parede traseira usando parafusos.

2

Prenda as vigas em “U” da

parede lateral na metade dos painéis laterais, usando parafusos. Prenda as sobreposições nos cantos tra-seiros com parafusos e porcas, em dois lugares. Ver a fi gura.

NOTA

A parede canaliza atrás dos painéis frontais de parede estará

instalado num passo posterior. PASSO

1

10390 10389

FRENTE

2

PASSO

 Conjunto do Trilho da Porta (1)

 Conjunto da Cantoneira da Parede Traseira (1)  Conjuntos de cantoneira da parede lateral (2)

 Peças necessárias para



Estruturas superiores

Passo 8

SQ21-PT PASSO

1

3

PASSO 9366 5986 FRENTE

2

PASSO 10393

conjunto do trilho da por_ta

Aba maior para cima Abertura virada para dentro Aba menor para baixo As cantoneiras da parede devem estar viradas para o interior do abrigo.

As peças da estrutura superior dão rigidez às paredes e fornecem uma superfície para fi xação dos frontões que suportam o telhado.

1

Prenda o conjunto de cantoneira

da parede traseira na parte superior interna da parede traseira utilizando parafusos.

2

Prenda as cantoneiras da parede

lateral na parte superior interna dos painéis laterais utilizando parafusos. As cantoneiras das paredes laterais devem-se sobrepor à cantoneira da parede traseira nos cantos.

3

Prenda o conjunto do trilho da

porta (furos para cima) na parte superior dos painéis da parede dianteira utilizando parafusos. Veja a fi gura.

 6515 Painel de Parede (8)

Passo 9

SR22-PT

Cada painel da parede possui um friso de um lado. O friso deve ser encaixado no friso do painel seguinte.

1

Localize todos os painéis da

parede e coloque-os ao longo do abrigo.

2

Prenda os painéis de parede

na parte superior e inferior com parafusos.

3

Prenda o centro de cada painel

de parede à viga U da parede com parafusos.

4

Prenda os frisos de sobreposição

como antes.

3

PASSO

4

PASSO 6515 Os painéis assentam na estrutura, conforme mostrado. 6515 Friso por Baixo

2

PASSO

1

PASSO Utilize parafusos e porcas na sobreposição da cantoneira da parede na parte superior do painel na traseira. Parafusos e porcas não atravessam a viga U na parte sobreposta. Detalhe Mostrando o Centro do Painel Aparafusado à Viga U da Parede.

 Peças necessárias para

Passo 10

SO23-PT Porca de Remate Porca Sextavada 9369 FRENTE Parafusos Parafusos VISTA EM PLANTA VISTA EM PLANTA Trilho da Porta 9369

Canal frontal de Parede

Canal frontal de Parede Vista em Planta do Corte da Secção. (2) parafusos Parafusos INTERIOR DO ABRIGO 9365 FRENTE VISTA EM PLANTA Parafusos Parafusos Trilho da Porta PASSO

4

PASSO

3

PASSO

2

PASSO

1

Porca de Remate  9369 Batentes da Porta (2)  9365 Canal frontal de Parede (2)

 Peças necessárias para

Canal frontal/Batentes da porta

Os batentes da porta reforçam a abertura da porta e proporcionam um acabamento atraente. Siga estes passos para os dois batentes.

1

Prenda as canaletas da parede

frontal em suas posições entre a extremidade da canaleta da parede lateral e o painel de canto usando parafusos. Não coloque neste momento um parafuso no furo da extremidade localizada atrás da abertura da porta.

2

Prenda um batente da porta ao

painel frontal com dois parafusos, porcas e porcas de acabamento, como mostrado.

3

Prenda o centro do batente da

porta ao painel da parede frontal e à canaleta da parede frontal usando dois parafusos.

4

Aparafuse a parte superior do

batente ao trilho da porta com dois parafusos. Faça o mesmo com a base na estrutura.

Repita os passos s 2 e 4 para o batente oposto da porta.

Os frontais ficam em cima das paredes dianteira e traseira para suportar as vigas do telhado.

NOTA

Os frontais estão embalados encaixados um no outro e podem ser confundidos com

uma única peça. Separe-os cuidadosamente antes de

prosseguir.

1

Prenda os quatro suportes de

viga de telhado aos frontais com dois parafusos, anilhas e porcas.

NOTA

A aba de montagem do suporte deve estar voltada para o centro do frontal do telhado e os furos

mais próximos um do outro devem fi car em cima.

Passo 11

SQ24-PT

PASSO

1

5971

Suportes da Viga do Telhado

Anilha 6001 6000

FRENTE

 6000 Frontal Direito (2)  6001 Frontal Esquerdo (2)

 5971 Suporte da Viga do Telhado (4)

 Peças necessárias para

Conjuntos de Frontais

Passo 12

SQ25-PT

1

Coloque no lugar e prenda um

frontal direito e um esquerdo do telhado, acompanhando o ângulo do canto, ao trilho da porta e à cantoneira da parede traseira usando parafusos. Dica: No frontão da frente, deixe 2 parafusos o mais perto possível da aba central do frontão. No frontão traseiro, use um parafuso e porca na sobreposição da cantoneira da parede traseira.

2

Junte o frontal esquerdo e o

direito do telhado com o suporte do frontal usando uma porca e um parafuso somente no furo inferior.

3

Repita os Passos 1 e 2 para o

trilho da porta na parte dianteira do abrigo, excepto para os suportes do trilho, aperte conforme mostrado.

PASSO

3

Suportes do Trilho 6228 PASSO

1

Frontal PASSO

2

6635 Contravento do Frontal

 Conjunto do Frontal Esquerdo (2)  Conjunto do Frontal Direito ₍₂₎  6635 Contravento do Frontal (2)

 Peças necessárias para

Passo 13

SQ26-PT

1

Separe as duas metades da viga

dupla do telhado e prenda ao braço do frontão do frontão da frente.

2

Prenda a outra extremidade da

viga principal do telhado com o contravento do frontal no frontal traseiro.

3

Prenda as vigas do telhado

restantes, com os furos pequenos na parte superior, conforme mostrado, utilizando parafusos e porcas.

PASSO

1

Separe as duas metades

das vigas do telhado

PASSO

3

Vigas do Telhado

PASSO

2

Conjunto da Viga do Telhado Principal

 Viga Principal do Telhado (1)  Vigas do Telhado (2)

 Peças necessárias para

Vigas do Telhado

Passo 13

SQ26-PT

1

Separe as duas metades da viga

dupla do telhado e prenda ao braço do frontão do frontão da frente.

2

Prenda a outra extremidade da

viga principal do telhado com o contravento do frontal no frontal traseiro.

3

Prenda as vigas do telhado

restantes, com os furos pequenos na parte superior, conforme mostrado, utilizando parafusos e porcas.

PASSO

1

Separe as duas metades

das vigas do telhado

PASSO

3

Vigas do Telhado

PASSO

2

Conjunto da Viga do Telhado Principal

 Viga Principal do Telhado (1)  Vigas do Telhado (2)

 Peças necessárias para

Vigas do Telhado

A instalação dos painéis de telhado é mais fácil com o uso de um escadote. Instale o primeiro painel de telhado no canto traseiro direito do abrigo. Cada parafuso e auto-atarrachante do telhado requer uma anilha.

NOTA

Meça novamente as diagonais do abrigo e faça os ajustes para assegurar-se de que o abrigo está em esquadria e nivelado. Isto fará com que os painéis se assentem melhor e os furos se alinhem. Não

fi xe a estrutura do piso.

1

Localize os painéis de telhado

pelos seus números. Observe a sequência e a posição em que deverão ser instalados.

2

Posicione o painel direito do

telhado no canto traseiro direito e prenda ao frontão e vigas do telhado usando parafusos e porcas como mostrado. Não aperte ainda a extremidade inferior dos painéis nas cantoneiras da parede lateral.

Dica: Prenda os fi xadores na ordem mostrada no diagrama.

Passo 14

SQ27-PT 6640 Painel do Telhado direito

FRENTE

PASSO

2

PASSO

1

1 2 3 4 5 7 6 1 3 5 7 2 4 6 8

Frente

6640 6640 6641 6641 6529 6529 6529 6529 10 9 6529 6529 8 9 10-13  6640 Painel do Telhado Direito (1)

 Peças necessárias para

Painel do Telhado Direito

Anilha Parafuso Fr on tal Porca

1

Instale um painel esquerdo do telhado no canto traseiro esquerdo do telhado.

2

Instale dois painéis do telhado

na sequência mostrada na página anterior. Siga a sequência de fi xa-ção enquanto prende os painéis do telhado.

NOTA

O friso estreito de sobreposição de um painel é coberto pelo friso

mais largo do painel adjacente, quando possível.

3

Cubra a junção na ponta com fi ta

adesiva de vedação. Desenrole a fi ta e pressione-a para baixo sobre a abertura na cumeeira à medida que instala cada painel. Não corte a fi ta neste momento.

4

Instale uma tampa da cumeeira

6869 na seção do telhado usando porcas e parafusos.

5

Prenda juntos os frisos do painel do

telhado, tampa do cume e tampa da cumeeira usando parafusos e porcas.

Passo 15

SQ28-PT Rolo de fi ta de vedação PASSO

5

PASSO

3

PASSO

4

PASSO

1

6529 Paniel do Telhado PASSO

2

6529 6869 6641 Paniel do Telhado Esquerdo

Não aparafuse ainda

Fixar na sobreposição com parafusos Fixar na sobreposição com parafusos É aparafusado à viga do telhado É aparafusado à viga do telhado

 6641 Painel do Telhado Esquerdo (2)  6529 Painel do Telhado (2)

 6869 Painel do Telhado Direito (1)

 Peças necessárias para

Passo 16

SQ29-PT

1

Instale dois painéis do telhado

à medida que desenrola a fita adesiva de vedação e pressione para baixo, instale a segunda tampa da cumeeira 6868 sobrepondo a primeira tampa da cumeeira. Alinhe os furos e prenda usando porcas e parafusos.

NOTA

Se os furos da viga de telhado não se alinharem com os furos dos painéis, inverta a posição do abrigo da esquerda para a direita. Se isso não resolver, o seu abrigo pode não estar nivelado. Calce os cantos até que

os furos se alinhem.  6529 Painel do Telhado (2)  6868 Tampa de Cumeeira (1) Rolo de fi ta de vedação 6868 6529 Painel do Telhado 6529 Painel do Telhado

 Peças necessárias para

Passo 17

SQ30-PT

 6529 Painel do Telhado (2)

 6641 Painel do Telhado Esquerdo (1)  6869 Tampa de Cumeeira (1)  6640 Painel do Telhado Direito (1)

1

Instale dois painéis do telhado,

painel esquerdo do telhado, tampa da cumeeira 6869 e painel direito do telhado na frente do telhado como antes.

2

Prenda as nervuras dos painéis

do telhado, as tampas de cume e as tampas de cumeeira juntas utilizando parafusos e porcas.

3

Prenda a extremidade inferior dos

painéis às cantoneiras da parede lateral usando parafusos e arruelas.

Tampa de Cume PASSO

3

PASSO

2

6529 PASSO

1

Corte a fi ta adesiva e dobre por baixo

6641

6529 6640

6869

 Peças necessárias para

Conjunto de Telhado

1

Fixe as peças do acabamento lateral do telhado à extremidade inferior dos painéis do telhado em cada lado do abrigo usando parafusos em cada sobreposição do painel.

NOTA

Um único parafuso prende as duas peças de acabamento na

sobreposição.

2

Com o seu polegar e indicador,

dobre o flanco inferior do perfil de acabamento lateral do telhado do canto para dentro, o suficiente para que as tampas dos perfis de acabamento direito e esquerdo se encaixem nos cantos direito e esquerdo.

3

Prenda as tampas do perfil

de acabamento com o perfil de acabamento utilizando um parafuso.

 6015 Acabamento lateral do telhado (4)  6014 Acabamento lateral do telhado (2)

Passo 18

SQ31-PT PASSO

2

Tampa do Perfi l de Acabamento PASSO

3

PASSO

1

6014 6015 6015 Perfi l de Acabamento 6014 6015 6015

 Peças necessárias para

Perfi l de Acabamento

Coloque o fl anco para dentro para que se ajuste dentro da

Passo 19

SO32-PT PASSO

5

4

3

10475 Porta Direita 66382 66382 10497 ₃₇₁₉66045 66382 6278 6278 3719 10475 Porta Esquerda 66045 66045 3719 PASSO

1

PASSO

2

PASSO 10497 10497 10497 PASSO PASSO 66382 66382 6278

Os passos desta página mostram como montar a porta direita. Você executará exactamente os mesmos procedimentos para a porta esquerda. Cada parafuso e porca da porta necessita de uma anilha.

Proceda como segue:

1

Prenda o suporte da maçaneta

da porta e a maçaneta à porta com 1 parafuso, como mostrado. Não aperte o parafuso ainda.

2

Mova o suporte da maçaneta da

porta até o furo no centro da porta e coloque um parafuso.

3

Mantenha o suporte vertical da

porta contra o centro da superfície interna da porta e gire o parafuso para prender o suporte vertical da porta e o suporte da maçaneta da porta no lugar. Prenda à porta acima e abaixo da conexão central usando 2 parafusos.

4

Coloque um segundo parafuso

na maçaneta da porta e aperte ambos os parafusos.

5

Coloque um contravento

horizontal de porta nas bordas superior e inferior e fixe com 1 parafuso no centro.

6

Fixe as guias de porta inferiores

e as porcas conforme ilustrado.

7

Repita os passos 1 a 6 para a

porta esquerda.

 3719 Escora de Asa de porta (2)  10475 Portas Esquerda e Direita (2)  10497 Contravento Horizontal da Porta (4)

 6278 Contravento Vertical da Porta (2)

 Peças necessárias para

Conjunto da Porta

VISTA DA EXTREMIDADE MOSTRANDO: Contravento da Porta Horizontal Porta Anilha

1

Pelo lado de dentro do abrigo, coloque a parte inferior do conjunto da porta direita (à sua esquerda quando está dentro do abrigo), atrás do batente da porta dentro do trilho da estrutura dianteira.

2

Posicione a parte superior

da porta de modo que os furos na porta se alinhem com os furos das corrediças da porta.

3

Prenda a porta com as corrediças

da porta utilizando dois parafusos N° 10B x 1/2" (13 mm) por corrediça de porta.

NOTA

Os furos nas corrediças da porta permitem o ajuste das portas.

Posicione a porta nos furos centrais.

4

Repita os passos 1 a 3 para a

porta esquerda.

Passo 20

SQ33-PT PASSO

2

PASSO

1

PASSO

3

PASSO

4

 Conjunto da Porta Direita (1)  Conjunto da Porta Esquerda (1)

 Peças necessárias para

Instalação e Regulação da Porta

Contravento Horizontal da Porta

Conjunto da Estrutura do Piso Dianteira Trilho da Porta Deslizante da Porta Por ta Frontal #10Bx1/2" (13 mm) Parafuso preto Corrediça da Porta Furos de Regulação

Porta Direita _{Porta Esquerda}

Os Furos de Regulação Permitem que as Portas Fechem-se Uniformemente

em Seu Comprimento.

Fixação

Fixe seu abrigo nesse momento. Estrutura do piso

Se você tiver adquirido um Kit de Estrutura do Piso você precisará fazer a instalação primeiro.

Fixação e estrutura do piso

A ferrugem é o processo natural de oxidação que ocorre quando um metal desprotegido é exposto à umidade. As áreas de problema incluem furos de parafusos, bordas não acabadas, ou onde ocorrem arranhões e cortes na camada protetora durante a montagem, manuseio ou uso normal. A identifi cação destas áreas com problemas normais de oxidação e algumas precauções simples de proteção contra a ferrugem podem ajudar a impe-dir que a ferrugem se desenvolva ou detê-la assim que aparecer.

1. Evite riscar ou cortar a superfície de revestimento, interna e externa.

2. Utilize todas as arruelas fornecidas. Além de ajudar a proteger contra a infiltração de chuva, as arruelas impedem que o metal seja arranhado pelos parafusos.

3. Mantenha o telhado, o perímetro da base e os trilhos das portas livres de detritos e folhas que possam se acumular e reter a umidade.. Eles podem causar um dano duplo, uma vez que libertam ácidos quando se deterioram.

4. Conserte os arranhões e cortes e qualquer área de ferrugem visível o mais rápido possível. Certifi que-se de que a superfície esteja livre de umidade, óleo, sujeira ou limo e aplique uma camada uniforme de

ALGUNS FATOS SOBRE FERRUGEM

BY1012-B1 EH1012-C1

VL101262-C1

WL1012-B1

697.68102-B1

SV36-PO

EH1012AKL

AG32LEC-PT
