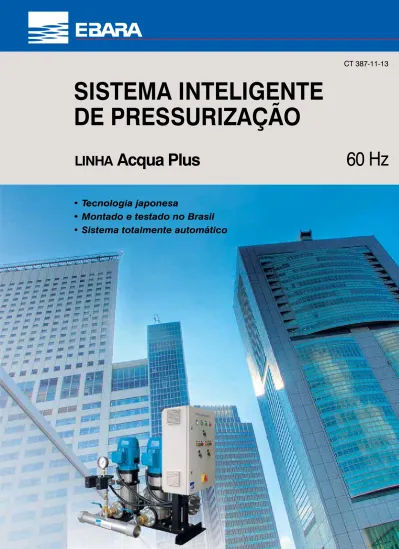

SISTEMA INTELIGENTE DE PRESSURIZAÇÃO

(1)

1 Sistema de Pressurização EBARA

Linha

Acqua Plus

Ebara Pumps Europe S.p.A., ITÁLIA Ebara Indústrias Mecânicas

e Comércio Ltda., BRASIL

Ebara Densan (Kunshan) Mfg. Co., Ltda., CHINA

Planta de Fujisawa, JAPÃO Ebara-Densan Taiwan

Manufacturing Co., Ltda., TAIWAN

CT 387-11-13

60 Hz

SISTEMA INTELIGENTE

DE PRESSURIZAÇÃO

LINHA

Acqua Plus

Europa

África

Oceania

Oriente Médio

Ásia

América do Norte

América do Sul

• Tecnologia japonesa

• Montado e testado no Brasil

• Sistema totalmente automático

(2)

3 Sistema de Pressurização EBARA

Linha

Acqua Plus

Índice

1. Qualidade desde 1912 ...

2. Ebara no Brasil ...

3. Aplicações ...

4. Especificações Técnicas ...

5. Codificação ...

6. Sistema de Pressurização Ebara ...

6.1. Principais Componentes ...

6.2. Esquema Cinemático de Instalação ...

6.3. Variações de Montagem ...

6.4. Opcionais ...

7. Critérios de Cálculo ...

7.1. Cálculo de Vazão ...

7.1.1. Pontos de Consumo em Vazão e Peso ...

7.1.2. Simultaneidade de Relação Peso / Vazão ...

7.2. Cálculo de Pressão ...

7.2.1. Perda de Carga Linear-HI ...

7.2.2. Perda de Carga Concentrada - Hc ...

7.2.3. Altura de Desnível Geométrico - Hd ...

7.2.4. Pressão de Final de Linha - Hf ...

8. Campo de Trabalho do Sistema Ebara Acqua Plus ...

9. Acqua Plus EVM 3 ...

9.1. Tabela de Especificação Acqua Plus EVM 3 ...

9.2. Seleção de Curvas ...

9.3. Desenho Dimensional EVM 3 ...

9.3.1. Unidade de Pressurização com 1 Bomba ...

9.3.2. Unidade de Pressurização com 2 Bombas ...

9.3.3. Unidade de Pressurização com 3 Bombas ...

9.3.4. Unidade de Pressurização com 4 Bombas ...

10. Acqua Plus EVM 5 ...

10.1.1. Tabela de Especificação Acqua Plus EVM 5 ...

10.2. Seleção de Curvas ...

10.3. Desenho Dimensional EVM 5 ...

10.3.1. Unidade de Pressurização com 1 Bomba ...

10.3.2. Unidade de Pressurização com 2 Bombas ...

10.3.3. Unidade de Pressurização com 3 Bombas ...

10.3.4. Unidade de Pressurização com 4 Bombas ...

11. Acqua Plus EVM 10 ...

11.1. Tabela de Especificação Acqua Plus EVM 10 ...

11.2. Seleção de Curvas ...

pág. 05

pág. 06

pág. 07

pág. 09

pág. 10

pág. 11

pág. 12

pág. 13

pág. 14

pág. 15

pág. 16

pág. 17

pág. 20

pág. 21

pág. 22

pág. 23

pág. 26

pág. 27

pág. 28

pág. 29

(3)

4 Sistema de Pressurização EBARA

Linha

Acqua Plus

Índice

11.3. Desenho Dimensional EVM 10 ...

11.3.1. Unidade de Pressurização com 1 Bomba ...

11.3.2. Unidade de Pressurização com 2 Bombas ...

11.3.3. Unidade de Pressurização com 3 Bombas ...

11.3.4. Unidade de Pressurização com 4 Bombas ...

12. Acqua Plus EVM 18 ...

12.1. Tabela de Especificação Acqua Plus EVM 18 ...

12.2. Seleção de Curvas ...

12.3. Desenho Dimensional EVM 18 ...

12.3.1. Unidade de Pressurização com 1 Bomba ...

12.3.2. Unidade de Pressurização com 2 Bombas ...

12.3.3. Unidade de Pressurização com 3 Bombas ...

12.3.4. Unidade de Pressurização com 4 Bombas ...

13. Acqua Plus EVM 32 ...

13.1. Tabela de Especificação Acqua Plus EVM 32 ...

13.2. Seleção de Curvas ...

13.3. Desenho Dimensional EVM 32 ...

13.3.1. Unidade de Pressurização com 1 Bomba ...

13.3.2. Unidade de Pressurização com 2 Bombas ...

13.3.3. Unidade de Pressurização com 3 Bombas ...

13.3.4. Unidade de Pressurização com 4 Bombas ...

14. Acqua Plus EVM 45 ...

14.1. Tabela de Especificação Acqua Plus EVM 45 ...

14.2. Seleção de Curvas ...

14.3. Desenho Dimensional EVM 45 ...

14.3.1. Unidade de Pressurização com 1 Bomba ...

14.3.2. Unidade de Pressurização com 2 Bombas ...

14.3.3. Unidade de Pressurização com 3 Bombas ...

14.3.4. Unidade de Pressurização com 4 Bombas ...

15. Acqua Plus EVM 64 ...

15.1. Tabela de Especificação Acqua Plus EVM 64 ...

15.2. Seleção de Curvas ...

15.3. Desenho Dimensional EVM 64 ...

15.3.1. Unidade de Pressurização com 1 Bomba ...

15.3.2. Unidade de Pressurização com 2 Bombas ...

15.3.3. Unidade de Pressurização com 3 Bombas ...

15.3.4. Unidade de Pressurização com 4 Bombas ...

pág. 32

pág. 33

pág. 34

pág. 35

pág. 38

pág. 39

pág. 40

pág. 42

pág. 47

pág. 48

pág. 49

pág. 51

pág. 56

pág. 57

pág. 58

pág. 59

pág. 62

pág. 63

(4)

5 Sistema de Pressurização EBARA

Linha

Acqua Plus

1. Qualidade desde 1912

Teste de performance da bomba de água

que circula em Haneda, Japão.

Fundada em 1912, no Japão, a EBARA é atualmente

um dos principais fabricantes mundiais de máquinas

industriais, expandindo as fronteiras da tecnologia de

equipamentos rotativos e sistemas que são essenciais

para o transporte de substâncias líquidas e gasosas.

O Grupo EBARA conta hoje com três unidades de

negócios: Máquinas e Sistemas para Fluidos, com foco

na produção de bombas e compressores; Engenharia

Ambiental, que fornece serviços de engenharia e

construção de sistemas de incineração, gaseificação,

bem como tratamento de água; e Máquinas de

Precisão, que produz equipamentos para a indústria

de semicondutores.

O Grupo de Máquinas e Sistemas para Fluidos oferece

uma gama completa de produtos e serviços - desde

equipamento para bombeamento até um completo

serviço de engenharia e de sistemas integrados

– de modo globalizado, que desempenham papel

indispensável na solução das questões relacionadas

ao abastecimento de água, energia e meio ambiente.

Produção em larga escala em Haneda.

Bomba de fluxo

(5)

6 Sistema de Pressurização EBARA

Linha

Acqua Plus

2. Ebara no Brasil

A EBARA INDÚSTRIAS MECÂNICAS E COMÉRCIO

LTDA, fundada em janeiro de 1975, é a primeira

unidade industrial do Grupo fora do Japão. Com

sede e fábrica na cidade de Bauru, SP, iniciou suas

atividades produzindo bombas e motores submersos

para poços profundos.

Desde então, a EBARA passou por várias

transformações, buscando sempre o desenvolvimento

produtivo e humano. De um grupo inicial de 15

empregados, com gestão japonesa e venda de 18

equipamentos mensais, hoje emprega mais de 200

pessoas, produzindo e vendendo cerca de 3.000 itens

por mês.

A tecnologia e a organização japonesa aliadas

ao talento brasileiro levaram a EBARA a alcançar

uma posição de destaque no mercado de bombas

submersas. Oferecendo uma gama completa de

bombas, motores, quadros de comando e acessórios

através de uma ampla rede comercial e de serviços,

cobrindo todo território brasileiro, consolidou uma

relação de confiança junto ao cliente.

Para atender às especificações do usuário, estabeleceu

um sistema consistente de garantia de qualidade em

sua unidade brasileira, cuja primeira certificação ISO

9000 é datada de 1996. Focado na melhoria constante,

o sistema de garantia de qualidade é, atualmente,

em conformidade com a ISO9000:2000, reforçando

a credibilidade de uma empresa sólida, que fornece

equipamentos que atende aos rigorosos padrões

EBARA de qualidade.

Em 1997, iniciou a produção de motores submersíveis

a prova de explosão para aplicação em saneamento,

certificados pela “Factory Mutual” (EUA). Estes

motores tem sido, desde então, exportados para a

EBARA América. Em 2006 esta linha de produção

foi ampliada, incluindo motores de maior potência e

partes de bombas, e em 2008 introduziu no mercado

brasileiro a linha de bombas de esgoto. Mais

recentemente, outras linhas de bombas padronizadas

foram lançadas e um novo sistema de pressurização,

ACQUA PLUS, foi desenvolvido, todos focados no

mercado predial e industrial.

Três décadas de trabalho sério, com grandes

investimentos em novos produtos, na implementação

de um sistema de garantia de qualidade confiável,

em tecnologia de produção e, especialmente, no

desenvolvimento humano explica o sucesso no Brasil.

O foco na satisfação do cliente, no bem-estar

dos empregados, no fornecimento de produtos

de qualidade e na construção de uma sociedade

sustentável devem continuar a orientar as ações

de EBARA no Brasil nas próximas décadas, dando

continuidade a uma história de sucesso que tem sido

escrita por muitas mãos ao longo destes 38 anos.

(6)

7 Sistema de Pressurização EBARA

Linha

Acqua Plus

3. Aplicações

Sistemas Inteligentes de Abastecimento EBARA

Com crescimento populacional e o aumento da

expectativa de vida, a necessidade na distribuição

de água é consequentemente maior. Para satisfazer a

demanda de consumo de água, a EBARA desenvolveu o

Acqua Plus, um sistema de pressurização,

adaptando-se as diferentes necessidades de abastecimento de

água, com alta qualidade internacional, atendendo

as normas nacionais. O Sistema de Pressurização

Acqua Plus EBARA é equipado com inversor de

frequência e vaso hidropneumático, permitindo a

pressão constante e variação de volume de água, o

que gera economia energética, obtendo o consumo

de energia específico conforme a demanda de água,

dentro dos limites de funcionamento do Sistema de

Pressurização Acqua Plus EBARA.

(7)

8 Sistema de Pressurização EBARA

Linha

Acqua Plus

O Sistema de Pressurização Acqua Plus EBARA aplica-se em sistemas hidráulicos onde necessita-se de pressão

constante com variação no consumo de água, tanto em sistemas residenciais como corporativos, tais como, Hotéis,

Escolas, Academias, Lavanderias, Condomínios, Estádios, Shoppings Center, Hospitais, Indústrias, entre outros.

Edifícios Residenciais

Edifícios Corporativos

Indústrias

Irrigação

Edifícios Comerciais

Estádios

(8)

9 Sistema de Pressurização EBARA

Linha

Acqua Plus

4. Especificações Técnicas

5. Codificação

SISTEMA DE PRESSURIZAÇÃO

CONDIÇÕES

OPERACIONAIS

VAZÃO (Q máx.)

300 m³/h

PRESSÃO MÁXIMA

25 bar

TEMPERATURA DO FLUIDO

0 ºC a 90 ºC

TEMPERATURA AMBIENTE

0 ºC a 40 ºC

CONCENTRAÇÃO MÁXIMA DE ÍONS CLORETO

500ppm

CARACTERÍSTICAS

ELÉTRICAS

FASES

3 FREQUÊNCIA

60 Hz

TENSÃO

220V / 380V

MODELO DE BOMBAS

EVM (BOMBA VERTICAL IN-LINE)

NÚMERO DE BOMBAS

1 a 4

SISTEMA DE CONTROLE

VARIADOR DE FREQUÊNCIA INTEGRADO

AO PAINEL DE COMANDO

MODO DE OPERAÇÃO

CASCATA (BOMBAS OPERANDO EM

PARALELO)

NÚMERO DE ESTÁGIOS

VAZÃO (m³/h) no melhor ponto de eficiência da bomba

MODELO DA BOMBA versão

EVM AISI 304 / EVML AISI 316 / EVMG Ferro Fundido

QUANTIDADE DE BOMBAS (1 a 4 bombas)

Acqua Plus UP 2 EVM 18 4

(9)

10 Sistema de Pressurização EBARA

Linha

Acqua Plus

O Sistema de Pressurização EBARA é

composto com uma até quatro bombas.

As bombas centrífugas verticais in-line

de múltiplos estágios modelo EVM são

acopladas ao motor elétrico de alto

rendimento. O Acqua Plus também

possui painel de controle das bombas

com inversor de frequência, tanque de

expansão hidropneumático, manifold

de instrumentação com manômetro e

transdutor de pressão, base estrutural

em chapa dobrada ou em viga. O sistema

de pressurização ACQUA PLUS EBARA

é controlado por inversor de frequência.

Através do transdutor de pressão, que

envia sinais de 4 a 20 mA ao inversor

de frequência, conforme o controle

contínuo da variação da velocidade

da bomba, faz com que a pressão

do sistema se mantenha constante,

ocorrendo a variação de vazão através

da demanda de consumo. Devido ao

aumento da demanda o sistema faz

com que entre em operação também a

segunda bomba sendo que a primeira

fica operando na rotação máxima

e a segunda fica sendo controlada

pelo inversor. O inversor possibilita

a comunicação com o usuário de

6. Sistema de Pressurização EBARA

forma simples e interativa, permitindo

o controle de diversas funções, tais

como, frequência máxima e mínima,

tempo de aceleração, tensão do motor,

rearranque automático, etc. O sistema

alterna as bombas a cada acionamento,

obtendo revezamento toda vez que o

sistema desliga por completo, tendo

assim um desgaste similar entre os

equipamentos. O funcionamento do

Acqua Plus adapta-se às exigências de

vazão conforme o consumo, ligando

e desligando o número necessário de

bombas EVM e através de um controle

paralelo das bombas em operação.

O sistema de pressurização ACQUA

PLUS EBARA é equipado com um

vaso de expansão hidropneumático,

suavizando os golpes de aríete e

minimizando as partidas do sistema,

auxiliando a leitura do transdutor de

pressão, diminuindo eventual variação

de pressão do sistema. O conjunto

obtém também válvulas de bloqueio

de fluxo, facilitando a remoção de

um equipamento (Bomba), para

manutenção, sem que o sistema para

de funcionar, obtendo conforto e

segurança no abastecimento.

(10)

11 Sistema de Pressurização EBARA

Linha

Acqua Plus

6.1. Principais Componentes

• 1 a 4 bombas tipo in-line verticais

• Quadro de comando

• Base metálica comum para bomba e quadro elétrico

• Coletores de sucção e recalque

• Válvulas de seccionamento na sucção e outra no recalque de cada bomba

• Uma válvula de retenção para cada bomba instalada no recalque

• Manômetro

• Transdutor de pressão

• Pressostato (opcional)

• Tanque hidropneumático (fornecido separadamente)

Pressostato.

(opcional)

Transdutor de Pressão.

Painel de Comando projetado

para operação automática.

Motor de fabricação nacional possibilita

diversas alternativas em função da

necessidade específica do projeto.

Tanque Hidropneumático.

(Fornecido separadamente ou montado

no coletor de descarga, dependendo da

especificação do sistema)

Bomba Multiestágios vertical In-Line.

EBARA modelo EVM.

3

1

4

5

2

3

2

1

4

5

(11)

12 Sistema de Pressurização EBARA

Linha

Acqua Plus

6.2. Esquema Cinemático de Instalação

1- Reservatório

2- Motobomba

3- Painel Elétrico equipado com Inversor de Frequência

4- Válvula de Retenção

5- Tanque Hidropneumático

6- Registros

7- Transdutor de Pressão

8- Pontos de Consumo

Conforme a norma básica para o critério de cálculo, ABNT 5626, segue a tabela para cálculo da vazão de um sistema de

abastecimento de água residencial, corporativo ou industrial, salientamos que a pressão máxima de operação do sistema

hidráulico residencial é de 40 metros de coluna d’água (mca).

6.3. Variações de Montagem

O Sistema de Pressurização Acqua Plus Ebara permitem que sejam montados os coletores de acordo a necessidade da

instalação.

6.4. Opcionais

• Manifolds (coletores) e base metálica em aço inoxidável

• Juntas de expansão

• Pressostato

EXECUÇÃO PADRÃO

EXECUÇÃO OPCIONAL

1

2

3

4

8

5

7

6

(12)

13 Sistema de Pressurização EBARA

Linha

Acqua Plus

7. CRITÉRIOS DE CÁLCULO

7.1. Cálculo de Vazão

Para o cálculo de vazão total - Qt

Qt = ∑ dos pesos (somatória dos pesos tabela 1) mais a conversão na tabela 2 de simultaneidade. Caso a quantidade

de pontos de consumo seja pequena, como exemplo: três pontos, poderá obter a simultaneidade de 100% com a

somatória direto da tabela 1.

7.1.1 Pontos de Consumo em Vazão e Peso

Chuveiro Sauna = 5 / Torneira Jardim PUC = Cozinha

Torneira Sacada Apt = Misturador Lavatório / Torneira Garagem = Cozinha

7.1.2 Simultaneidade de Relação Peso / Vazão

Pontos de consumo

Vazão l/s

Peso

Quantidade

Peso total

Vazão total

Filtro

0,1

0

0 Bica de banheira

0,3

1

0

0 Bidê ou ducha higiênica

0,1

0

0 Bacia sanitária com caixa acoplada

0,15

0,3

0

0 Chuveiro

0,2

0,4

0

0 Máquina de lavar roupa ou louça

0,3

1

0

0 Misturador lavatório

0,15

0,3

0

0 Misturador pia de cozinha

0,25

0,7

0

0 Torneira de tanque

0,25

0,7

0

0 Bacia sanitária com válvula de descarga

1,7

32

0

0,4 0,5 0,6 0,7

0,7 0,8 0,9 1,9 1,1 1,2 1,4 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4

0,8 0,9 1,0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10

10 15 20 25 30 40 50 60 70 80 90 100 150 200 250

3,5 4,0 4,5 5,0 5,5 6,0 7,0 8,0 9,0 10 11 12 13 14 15 16 17

SOMATÓRIA DOS PESOS DOS PONTOS DE UTILIZAÇÃO

VAZÃO REQUERIDA (m³/h)

SOMATÓRIA DOS PESOS DOS PONTOS DE UTILIZAÇÃO

(13)

14 Sistema de Pressurização EBARA

Linha

Acqua Plus

7.2. Cálculo de Pressão

Para o cálculo da Pressão total – Ht (Pressão do Sistema EBARA)

Ht = Hl + Hc + Hd + Hf ( Ht conforme exemplos abaixo = 6,4 + 4,8 + 30 + 10 = 51,2 m.c.a )

7.2.1. Perda de Carga Linear-Hl

A perda de carga linear, soma de toda tubulação linear dividida por cem e multiplicada pelo valor obtido na tabela I, ex:

uma tubulação de 2” no comprimento linear de 40 metros, com uma vazão de 25m³/h, obterá uma perda de carga de 6,4

m.c.a. (Hl = 40/100*16 = 6,4)

PERDA DE CARGA EM METROS / 100 m PARA TUBULAÇÕES EM PVC

Colável Ø mm 25 32 40 50 60 75 85 110 140 160 200 250 300 Roscável 3/4” 1” 1¼” 1½” 2” 2½” 3” 4” 5” 6” Ø Interno mm 21,4 27,8 35,2 44 53 66,6 75,6 97,8 124 142 178 222 267 Vazão (m³/h) 1 4,4 1,3 0,4 0,1 1,2 6 1,7 0,6 0,2 1,4 7,9 2,3 0,7 0,3 0,1 1,6 10 2,9 0,9 0,3 0,1 1,8 12 3,5 1,1 0,4 0,2 2 15 4,2 1,4 0,5 0,2 2,5 22 6,3 2 0,7 0,3 0,1 3 30 8,6 2,8 1 0,4 0,1 3,5 39 11 3,7 1,3 0,5 0,2 0,1 4 50 14 4,7 1,6 0,7 0,2 0,1 4,5 18 5,7 2 0,8 0,3 0,2 5 21 6,9 2,4 1 0,3 0,2 6 29 9,5 3,3 1,4 0,5 0,3 7 38 12 4,3 1,8 0,6 0,3 0,1 8 48 16 5,4 2,2 0,8 0,4 0,1 9 19 6,7 2,8 0,9 0,5 0,1 10 23 8 3,3 1,1 0,6 0,2 12 32 11 4,6 1,5 0,8 0,2 14 42 14 6 2 1,1 0,3 0,1 16 18 7,5 2,5 1,4 0,4 0,1 18 22 9,3 3,1 1,7 0,5 0,2 20 27 11 3,8 2,1 0,6 0,2 0,1 25 16 5,6 3 0,9 0,3 0,2 30 23 7,6 4,2 1,2 0,4 0,2 35 30 10 5,5 1,6 0,5 0,3 40 13 6,9 2 0,6 0,3 0,1 45 16 8,5 2,5 0,8 0,4 0,1 50 19 10 3 1 0,5 0,2 60 14 4,1 1,3 0,7 0,2 70 18 5,4 1,7 0,9 0,3 0,1 80 6,9 2,2 1,2 0,4 0,1 90 8,4 2,7 1,4 0,5 0,2 110 10 3,2 1,7 0,6 0,2 120 4,4 2,4 0,8 0,3 0,1 140 5,8 3,1 1,1 0,4 0,2 160 7,4 3,9 1,3 0,5 0,2 180 4,8 1,7 0,6 0,2 200 5,8 2 0,7 0,3 250 8,5 2,9 1 0,4 300 4,1 1,4 0,6 350 5,3 1,8 0,8 400 2,3 1 450 2,9 1,2 500 3,4 1,4 600 4,7 2 700 2,6 800 3,3

O diâmetro interno utilizado para cálculo corresponde às tubulações coláveis classe 15. O diâmentro interno dos tubos

depende da classe de pressão e é diferente nos tubos coláveis e roscáveis. Os valores da tabela podem ser utilizados

para qualquer tipo de tubulação de PVC com pequena margem de erro. Os comprimentos equivalentes das perdas de

carga localizadas para tubulações de 200 mm, 250 mm e 300 mm de diâmetro foram obtidas por extrapolação.

(14)

15 Sistema de Pressurização EBARA

Linha

Acqua Plus

7.2.2. Perda de Carga Concentrada - Hc

A perda de carga concentrada, soma das conexões e registros convertidos na tabela II em metros lineares e obtido a

perda de carga na tabela I. Exe. 10 curvas 90° de 2”= 13 metros lineares. (HC = ∑ conexões e registros = 30metros

lineares ; 30/100*’’tabela I” 16 ; HC = 4,8 m.c.a.)

7.2.3. Altura de Desnível Geométrico - Hd

Altura do desnível geométrico, diferença do recalque ou saída do sistema de pressurização até o ponto de consumo mais

alto. Exe. Hd = 30 metros = 30 m.c.a.

7.2.4. Pressão de Final de Linha-Hf

Pressão que se obtém no ponto de consumo (pressão de conforto em torno de 10 a 15 m.c.a.), chuveiro, torneira, etc;

equipamentos que necessitam de uma pressão específica.

8. Campo de Trabalho do Sistema EBARA Acqua Plus

Sistema de Pressurização multiestágios vertical tipo EVM

• Tolerância conforme ISO 9906/Anexo A.

• As curvas se referem à velocidade efetiva de motores assíncronos IE-2, 60Hz.

• Testes executados com água limpa, com a temperatura em torno de 20°C.

PERDA DE CARGA LOCALIZADA COMPRIMENTO EQUIVALENTE EM METROS DE TUBULAÇÃO DE PVC

Colável Ø mm

25

32

40

50

60

75

85

110

140

160

200

250

300 Roscável

3,4”

1”

1¼”

1½”

2”

2½”

3”

4”

5”

6”

Joelho 90º

1,2

1,5

2 3,2

3,4

3,7

3,9

4,3

4,9

5,4

7,1

8,7

10 Joelho 45º

0,5

0,7

1

1 1,3

1,7

1,8

1,9

2,4

2,6

3,4

4,2

5 Curva 90º

0,5

0,6

0,7

1,2

1,3

1,4

1,5

1,6

1,9

2,1

2,8

3,4

4 Curva 45º

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1 1,1

1,2

1,6

1,9

2,3

Tê 90º Dir.

0,8

0,9

1,5

2,2

2,3

2,4

2,5

2,6

3,3

3,8

4,8

5,9

6,9

Tê 90º Lat.

2,4

3,1

4,6

7,3

7,6

7,8

8 8,3

10

11

14

17

21 Reg. Gaveta Aber

0,2

0,3

0,4

0,7

0,8

0,9

1 1,1

1,2

1,6

2 2,4

Valv. Globo Aber

11

15

22

36

38

40

42

51

57

72

89

106 Saída Canal.

0,9

1,3

1,4

3,2

3,3

3,5

3,7

3,9

4,9

5,5

6,9

8,6

10 Ent. Normal

0,4

0,5

0,6

1 1,5

1,6

2 2,2

2,5

2,8

3,8

4,7

5,6

Ent. Borda

1 1,2

1,8

2,3

2,8

3,3

3,7

4

5 5,5

7,2

9

11 Valv. Pé Crivo

9,5

13

16

18

24

25

27

29

37

43

53

66

78 Valv. Ret. Horiz.

2,7

3,8

4,9

6,8

7,1

8,2

9,3

10

13

14

18

22

26 Valv. Ret. Vert.

4,1

5,8

7,4

9,1

11

13

14

16

19

21

28

34

41

(15)

16 Sistema de Pressurização EBARA

Linha

Acqua Plus

9. ACQUA PLUS

EVM 3

9.1. Tabela de Especificação ACQUA PLUS EVM 3

Tabela de Especificação ACQUA PLUS - 1 BOMBA

Modelo Motor Q=(l/s) 0,4 0,7 0,8 1,0 1,3 1,3 1,5 Peso Estimado (Kg) Q=(m3/h) 1,5 2,4 3,0 3,6 4,5 4,8 5,4 HP kW H=(m) UP 1 EVM 3 2 0,5 0,37 24,3 21,9 20,0 17,7 13,9 12,4 9,3 35 UP 1 EVM 3 3 0,75 0,55 36,5 32,9 30,0 26,6 20,8 18,6 14,0 37,5 UP 1 EVM 3 4 1 0,75 48,6 43,9 40,0 35,5 27,7 24,8 18,6 43 UP 1 EVM 3 5 1,5 1,1 60,8 54,9 50,0 44,4 34,7 31,1 23,3 43 UP 1 EVM 3 6 1,5 1,1 72,9 65,8 59,9 53,2 41,6 37,3 27,9 44 UP 1 EVM 3 7 2 1,5 85,1 76,8 69,9 62,1 48,5 43,5 32,6 54 UP 1 EVM 3 8 2 1,5 97,2 87,8 79,9 71,0 55,4 49,7 37,2 54 UP 1 EVM 3 9 3 2,2 109,4 98,7 89,9 79,8 62,4 55,9 41,9 57 UP 1 EVM 3 11 3 2,2 133,7 120,7 109,9 97,6 76,2 68,3 51,2 58 UP 1 EVM 3 12 3 2,2 145,8 131,6 119,9 106,4 83,2 74,5 55,8 59 UP 1 EVM 3 13 4 3 158,0 142,6 129,9 115,3 90,1 80,7 60,5 72 UP 1 EVM 3 15 4 3 182,3 164,6 149,9 133,1 104,0 93,2 69,8 75

Tabela de Especificação ACQUA PLUS - 2 BOMBAS

Modelo Motor Q=(l/s) 0,8 1,3 1,7 2,0 2,5 2,7 3,0 Peso Estimado (Kg) Q=(m3/h) 3,0 4,8 6,0 7,2 9,0 9,6 10,8 HP kW H=(m) UP 2 EVM 3 2 0,5 0,37 24,3 21,9 20,0 17,7 13,9 12,4 9,3 75 UP 2 EVM 3 3 0,75 0,55 36,5 32,9 30,0 26,6 20,8 18,6 14,0 80 UP 2 EVM 3 4 1 0,75 48,6 43,9 40,0 35,5 27,7 24,8 18,6 91 UP 2 EVM 3 5 1,5 1,1 60,8 54,9 50,0 44,4 34,7 31,1 23,3 91 UP 2 EVM 3 6 1,5 1,1 72,9 65,8 59,9 53,2 41,6 37,3 27,9 93 UP 2 EVM 3 7 2 1,5 85,1 76,8 69,9 62,1 48,5 43,5 32,6 113 UP 2 EVM 3 8 2 1,5 97,2 87,8 79,9 71,0 55,4 49,7 37,2 113 UP 2 EVM 3 9 3 2,2 109,4 98,7 89,9 79,8 62,4 55,9 41,9 119 UP 2 EVM 3 11 3 2,2 133,7 120,7 109,9 97,6 76,2 68,3 51,2 121 UP 2 EVM 3 12 3 2,2 145,8 131,6 119,9 106,4 83,2 74,5 55,8 123 UP 2 EVM 3 13 4 3 158,0 142,6 129,9 115,3 90,1 80,7 60,5 149 UP 2 EVM 3 15 4 3 182,3 164,6 149,9 133,1 104,0 93,2 69,8 155

Modelo Motor Q=(l/s) 1,3 2,0 2,5 3,0 3,8 4,0 4,5 Peso Estimado (Kg) Q=(m3/h) 4,5 7,2 9,0 10,8 13,5 14,4 16,2 HP kW H=(m) UP 3 EVM 3 2 0,5 0,37 24,3 21,9 20,0 17,7 13,9 12,4 9,3 115 UP 3 EVM 3 3 0,75 0,55 36,5 32,9 30,0 26,6 20,8 18,6 14,0 123 UP 3 EVM 3 4 1 0,75 48,6 43,9 40,0 35,5 27,7 24,8 18,6 139 UP 3 EVM 3 5 1,5 1,1 60,8 54,9 50,0 44,4 34,7 31,1 23,3 139 UP 3 EVM 3 6 1,5 1,1 72,9 65,8 59,9 53,2 41,6 37,3 27,9 142 UP 3 EVM 3 7 2 1,5 85,1 76,8 69,9 62,1 48,5 43,5 32,6 172 UP 3 EVM 3 8 2 1,5 97,2 87,8 79,9 71,0 55,4 49,7 37,2 172 UP 3 EVM 3 9 3 2,2 109,4 98,7 89,9 79,8 62,4 55,9 41,9 181 UP 3 EVM 3 11 3 2,2 133,7 120,7 109,9 97,6 76,2 68,3 51,2 184 UP 3 EVM 3 12 3 2,2 145,8 131,6 119,9 106,4 83,2 74,5 55,8 187 UP 3 EVM 3 13 4 3 158,0 142,6 129,9 115,3 90,1 80,7 60,5 226 UP 3 EVM 3 15 4 3 182,3 164,6 149,9 133,1 104,0 93,2 69,8 235

Modelo Motor Q=(l/s) 1,7 2,7 3,3 4,0 5,0 5,3 6,0 _{Peso Estimado} (Kg) Q=(m3/h) 6,0 9,6 12,0 14,4 18,0 19,2 21,6 HP kW H=(m) UP 4 EVM 3 2 0,5 0,37 24,3 21,9 20,0 17,7 13,9 12,4 9,3 195 UP 4 EVM 3 3 0,75 0,55 36,5 32,9 30,0 26,6 20,8 18,6 14,0 207,5 UP 4 EVM 3 4 1 0,75 48,6 43,9 40,0 35,5 27,7 24,8 18,6 235 UP 4 EVM 3 5 1,5 1,1 60,8 54,9 50,0 44,4 34,7 31,1 23,3 235 UP 4 EVM 3 6 1,5 1,1 72,9 65,8 59,9 53,2 41,6 37,3 27,9 240 UP 4 EVM 3 7 2 1,5 85,1 76,8 69,9 62,1 48,5 43,5 32,6 290 UP 4 EVM 3 8 2 1,5 97,2 87,8 79,9 71,0 55,4 49,7 37,2 290 UP 4 EVM 3 9 3 2,2 109,4 98,7 89,9 79,8 62,4 55,9 41,9 305 UP 4 EVM 3 11 3 2,2 133,7 120,7 109,9 97,6 76,2 68,3 51,2 310 UP 4 EVM 3 12 3 2,2 145,8 131,6 119,9 106,4 83,2 74,5 55,8 315 UP 4 EVM 3 13 4 3 158,0 142,6 129,9 115,3 90,1 80,7 60,5 380 UP 4 EVM 3 15 4 3 182,3 164,6 149,9 133,1 104,0 93,2 69,8 395

(16)

17 Sistema de Pressurização EBARA

Linha

Acqua Plus

9.2. Seleção de Curvas

Q (m3/h) H (m)

Acqua Plus EVM3-7

25 35 45 55 65 75 85 1 3 5 7 9 11 13 15 17 19 21

1 BOMBA 2 BOMBAS 3 BOMBAS 4 BOMBAS Q (m3/h) H (m)

Acqua Plus EVM3-6

20 30 40 50 60 70 1 3 5 7 9 11 13 15 17 19 21

1 BOMBA 2 BOMBAS 3 BOMBAS 4 BOMBAS

15 25 35 45 55 1 3 5 7 9 11 13 15 17 19 21 Q (m3/h) H (m)

Acqua Plus EVM3-5

15 25 35 45 1 3 5 7 9 11 13 15 17 19 21 Q (m3/h) H (m)

Acqua Plus EVM3-4

1 BOMBA 2 BOMBAS 3 BOMBAS 4 BOMBAS Q (m3/h) H (m) 10 15 20 25 30 35 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-3

5 10 15 20 25 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-2

Q (m3/h) H (m)

Acqua Plus EVM3-9

Q (m3/h) H (m) 35 45 55 65 75 85 95 105 1 3 5 7 9 11 13 15 17 19 21

1 BOMBA 2 BOMBAS 3 BOMBAS 4 BOMBAS

30 40 50 60 70 80 90 100 0 2 4 6 8 10 12 14 16 18 20 22

Acqua Plus EVM3-8

Q (m3/h) H (m)

Acqua Plus EVM3-11

Q (m3/h) H (m) 40 60 80 100 120 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-12

Q (m3/h) H (m) 40 60 80 100 120 140 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-13

Q (m3/h) H (m) 40 60 80 100 120 140 160 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-15

Q (m3/h) H (m) 60 80 100 120 140 160 180 1 3 5 7 9 11 13 15 17 19 21

(17)

18 Sistema de Pressurização EBARA

Linha

Acqua Plus

Q (m3/h) H (m)

Acqua Plus EVM3-7

25 35 45 55 65 75 85 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-6

20 30 40 50 60 70 1 3 5 7 9 11 13 15 17 19 21

15 25 35 45 55 1 3 5 7 9 11 13 15 17 19 21 Q (m3/h) H (m)

Acqua Plus EVM3-5

15 25 35 45 1 3 5 7 9 11 13 15 17 19 21 Q (m3/h) H (m)

Acqua Plus EVM3-4

Acqua Plus EVM3-3

5 10 15 20 25 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-2

Q (m3/h) H (m)

Acqua Plus EVM3-9

Q (m3/h) H (m) 35 45 55 65 75 85 95 105 1 3 5 7 9 11 13 15 17 19 21

30 40 50 60 70 80 90 100 0 2 4 6 8 10 12 14 16 18 20 22

Acqua Plus EVM3-8

Q (m3/h) H (m)

Acqua Plus EVM3-11

Q (m3/h) H (m) 40 60 80 100 120 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-12

Q (m3/h) H (m) 40 60 80 100 120 140 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-13

Q (m3/h) H (m) 40 60 80 100 120 140 160 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-15

Q (m3/h) H (m) 60 80 100 120 140 160 180 1 3 5 7 9 11 13 15 17 19 21

(18)

19 Sistema de Pressurização EBARA

Linha

Acqua Plus

Q (m3/h) H (m)

Acqua Plus EVM3-7

25 35 45 55 65 75 85 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-6

20 30 40 50 60 70 1 3 5 7 9 11 13 15 17 19 21

15 25 35 45 55 1 3 5 7 9 11 13 15 17 19 21 Q (m3/h) H (m)

Acqua Plus EVM3-5

15 25 35 45 1 3 5 7 9 11 13 15 17 19 21 Q (m3/h) H (m)

Acqua Plus EVM3-4

Acqua Plus EVM3-3

5 10 15 20 25 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-2

Q (m3/h) H (m)

Acqua Plus EVM3-9

Q (m3/h) H (m) 35 45 55 65 75 85 95 105 1 3 5 7 9 11 13 15 17 19 21

30 40 50 60 70 80 90 100 0 2 4 6 8 10 12 14 16 18 20 22

Acqua Plus EVM3-8

Q (m3/h) H (m)

Acqua Plus EVM3-11

Q (m3/h) H (m) 40 60 80 100 120 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-12

Q (m3/h) H (m) 40 60 80 100 120 140 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-13

Q (m3/h) H (m) 40 60 80 100 120 140 160 1 3 5 7 9 11 13 15 17 19 21

Acqua Plus EVM3-15

Q (m3/h) H (m) 60 80 100 120 140 160 180 1 3 5 7 9 11 13 15 17 19 21

(19)

20 Sistema de Pressurização EBARA

Linha

Acqua Plus

9.3. Desenho Dimensional EVM 3

9.3.1. Unidade de Pressurização com 1 Bomba

9.3.2. Unidade de Pressurização com 2 Bombas

HT B G A E F H1 H2 D1 D2 I

UP BOMBA POTÊNCIA DIMENSÕES C D1 D2 E F G H1 H2 I L HT

kW CV A B 1EVM3-2 2N6/0.37 1 x 0,37 1 x 0,50 450 567 - 1" 1" 105 455 560 110 110 725 - 1100 1EVM3-3 3N6/0.55 1 x 0,55 1 x 0,75 450 567 - 1" 1" 105 455 560 110 110 725 - 1100 1EVM3-4 4N6/0.75 1 x 0,75 1 x 1 450 567 - 1" 1" 105 455 560 110 110 725 - 1100 1EVM3-5 5N6/1.1 1 x 1,1 1 x 1,5 450 567 - 1" 1" 105 455 560 110 110 725 - 1100 1EVM3-6 6N6/1.1 1 x 1,1 1 x 1,5 450 567 - 1" 1" 105 455 560 110 110 725 - 1100 1EVM3-7 7N6/1.5 1 x 1,5 1 x 2 450 567 - 1" 1" 105 455 560 110 110 725 - 1100 1EVM3-8 8N6/1.5 1 x 1,5 1 x 2 450 567 - 1" 1" 105 455 560 110 110 725 - 1100 1EVM3-9 9N6/2.2 1 x 2,2 1 x 3 450 567 - 1" 1" 105 455 560 110 110 725 - 1100 1EVM3-11 11F6/2.2 1 x 2,2 1 x 3 450 567 - 25 25 125 500 625 140 140 750 - 1100 1EVM3-12 12F6/2.2 1 x 2,2 1 x 3 450 567 - 25 25 125 500 625 140 140 750 - 1100 1EVM3-13 13F6/3.0 1 x 3 1 x 4 450 567 - 25 25 125 500 625 140 140 750 - 1100 1EVM3-15 15F6/3.0 1 x 3 1 x 4 450 567 - 25 25 125 500 625 140 140 750 - 1100 B L C A E F G D2 H2 H1 HT D1 B

kW CV A B 2EVM3-3 3N6/0.55 2 x 0,55 2 x 0,75 450 997 400 2” 2” 300 370 670 110 110 - 600 1100 2EVM3-4 4N6/0.75 2 x 0,75 2 x 1 450 997 400 2” 2” 300 370 670 110 110 - 600 1100 2EVM3-5 5N6/1.1 2 x 1,1 2 x 1,5 450 997 400 2” 2” 300 370 670 110 110 - 600 1100 2EVM3-6 6N6/1.1 2 x 1,1 2 x 1,5 450 997 400 2” 2” 300 370 670 110 110 - 600 1100 2EVM3-7 7N6/1.5 2 x 1,5 2 x 2 450 997 400 2” 2” 300 370 670 110 110 - 600 1100 2EVM3-8 8N6/1.5 2 x 1,5 2 x 2 450 997 400 2” 2” 300 370 670 110 110 - 600 1100 2EVM3-9 9N6/2.2 2 x 2,2 2 x 3 450 997 400 2” 2” 300 370 670 110 110 - 600 1100 2EVM3-11 11F6/2.2 2 x 2,2 2 x 3 450 997 400 50 50 340 415 755 140 140 - 600 1100 2EVM3-12 12F6/2.2 2 x 2,2 2 x 3 450 997 400 50 50 340 415 755 140 140 - 600 1100 2EVM3-13 13F6/3.0 2 x 3 2 x 4 450 997 400 50 50 340 415 755 140 140 - 600 1100 2EVM3-15 15F6/3.0 2 x 3 2 x 4 450 997 400 50 50 340 415 755 140 140 - 600 1100

(20)

21 Sistema de Pressurização EBARA

Linha

Acqua Plus

9.3.4. Unidade de Pressurização com 4 Bombas

9.3.3. Unidade de Pressurização com 3 Bombas

E F HT B L C A D2 D1 H1 H2

kW CV A B 3EVM3-2 2N6/0.37 3 x 0,37 3 x 0,50 450 1297 400 2.1/2” 2” 300 370 670 90 110 - 1000 1100 3EVM3-3 3N6/0.55 3 x 0,55 3 x 0,75 450 1297 400 2.1/2” 2” 300 370 670 90 110 - 1000 1100 3EVM3-4 4N6/0.75 3 x 0,75 3 x 1 450 1297 400 2.1/2” 2” 300 370 670 90 110 - 1000 1100 3EVM3-5 5N6/1.1 3 x 1,1 3 x 1,5 450 1297 400 2.1/2” 2” 300 370 670 90 110 - 1000 1100 3EVM3-6 6N6/1.1 3 x 1,1 3 x 1,5 450 1297 400 2.1/2” 2” 300 370 670 90 110 - 1000 1100 3EVM3-7 7N6/1.5 3 x 1,5 3 x 2 450 1297 400 2.1/2” 2” 300 370 670 90 110 - 1000 1100 3EVM3-8 8N6/1.5 3 x 1,5 3 x 2 450 1297 400 2.1/2” 2” 300 370 670 90 110 - 1000 1100 3EVM3-9 9N6/2.2 3 x 2,2 3 x 3 450 1297 400 2.1/2” 2” 300 370 670 90 110 - 1000 1100 3EVM3-11 11F6/2.2 3 x 2,2 3 x 3 450 1297 400 65 50 345 415 760 115 135 - 1000 1100 3EVM3-12 12F6/2.2 3 x 2,2 3 x 3 450 1297 400 65 50 345 415 760 115 135 - 1000 1100 3EVM3-13 13F6/3.0 3 x 3 3 x 4 450 1297 400 65 50 345 415 760 115 135 - 1000 1100 3EVM3-15 15F6/3.0 3 x 3 3 x 4 450 1297 400 65 50 345 415 760 115 135 - 1000 1100

kW CV A B 4EVM3-2 2N6/0.37 4 x 0,37 4 x 0,50 450 1670 400 3” 2” 305 370 675 90 110 - 1500 1100 4EVM3-3 3N6/0.55 4 x 0,55 4 x 0,75 450 1670 400 3” 2” 305 370 675 90 110 - 1500 1100 4EVM3-4 4N6/0.75 4 x 0,75 4 x 1 450 1670 400 3” 2” 305 370 675 90 110 - 1500 1100 4EVM3-5 5N6/1.1 4 x 1,1 4 x 1,5 450 1670 400 3” 2” 305 370 675 90 110 - 1500 1100 4EVM3-6 6N6/1.1 4 x 1,1 4 x 1,5 450 1670 400 3” 2” 305 370 675 90 110 - 1500 1100 4EVM3-7 7N6/1.5 4 x 1,5 4 x 2 450 1670 400 3” 2” 305 370 675 90 110 - 1500 1100 4EVM3-8 8N6/1.5 4 x 1,5 4 x 2 450 1670 400 3” 2” 305 370 675 90 110 - 1500 1100 4EVM3-9 9N6/2.2 4 x 2,2 4 x 3 450 1670 400 3” 2” 305 370 675 90 110 - 1500 1100 4EVM3-11 11F6/2.2 4 x 2,2 4 x 3 450 1670 400 80 50 345 415 760 115 135 - 1500 1100 4EVM3-12 12F6/2.2 4 x 2,2 4 x 3 450 1670 400 80 50 345 415 760 115 135 - 1500 1100 4EVM3-13 13F6/3.0 4 x 3 4 x 4 450 1670 400 80 50 345 415 760 115 135 - 1500 1100 4EVM3-15 15F6/3.0 4 x 3 4 x 4 450 1670 400 80 50 345 415 760 115 135 - 1500 1100 01 23456789101112131415 L B C HT F E D1 D2 A G H1 H2

(21)

22 Sistema de Pressurização EBARA

Linha

Acqua Plus

10. ACQUA PLUS

EVM 5

10.1. Tabela de Especificação ACQUA PLUS EVM 5

Tabela de Especificação ACQUA PLUS - 1 BOMBA

Modelo Motor Q=(l/s) 0,8 1,3 1,5 2,0 2,3 2,7 Peso Estimado (Kg) Q=(m3/h) 3,0 4,5 5,4 7,2 8,4 9,6 HP kW UP 1 EVM 5 2 1 0,75 26,6 24,2 22,4 17,7 13,4 8,3 32 UP 1 EVM 5 3 1,5 1,1 39,9 36,3 33,6 26,6 20,1 12,5 36 UP 1 EVM 5 4 2 1,5 53,2 48,4 44,8 35,4 26,8 16,6 38 UP 1 EVM 5 5 3 2,2 66,5 60,6 56,0 44,3 33,5 20,8 44 UP 1 EVM 5 6 3 2,2 79,8 72,7 67,2 53,1 40,2 24,9 45 UP 1 EVM 5 7 4 3 93,1 84,8 78,4 62,0 46,9 29,1 48 UP 1 EVM 5 8 4 3 106,4 96,9 89,6 70,8 53,6 33,2 49 UP 1 EVM 5 10 5,5 4 133,0 121,1 112,0 88,5 67,0 41,5 62 UP 1 EVM 5 11 5,5 4 146,3 133,2 123,2 97,4 73,7 45,7 66 UP 1 EVM 5 12 5,5 4 163,2 149,3 138,0 110,4 85,8 55,2 67 UP 1 EVM 5 14 7,5 5,5 190,4 174,2 161,0 128,8 100,1 64,4 78 UP 1 EVM 5 16 7,5 5,5 217,6 199,0 184,0 147,2 114,4 73,6 80

Tabela de Especificação ACQUA PLUS - 2 BOMBAS

Tabela de Especificação ACQUA PLUS - 3 BOMBAS

Tabela de Especificação ACQUA PLUS - 4 BOMBAS

(22)

23 Sistema de Pressurização EBARA

Linha

Acqua Plus

10.2. Seleção de Curvas

Acqua Plus EVM5-7

Q (m3/h) H (m) 20 30 40 50 60 70 80 90 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-2

Q (m3/h) H (m) 5 10 15 20 25 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-4

Q (m3/h) H (m) 10 20 30 40 50 2 6 10 14 18 22 26 30 34 38

5 15 25 35 45 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-3

Q (m3/h) H (m)

Acqua Plus EVM5-5

Q (m3/h) H (m) 15 25 35 45 55 65 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-6

Q (m3/h) H (m) 20 30 40 50 60 70 80 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-16

Q (m3/h) H (m) 40 80 120 160 200 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-14

Q (m3/h) H (m) 40 80 120 160 200 2 6 10 14 18 22 26 30 34 38

40 60 80 100 120 140 160 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-12

Q (m3/h) H (m)

30 50 70 90 110 130 150 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-11

Q (m3/h) H (m)

30 50 70 90 110 130 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-10

Q (m3/h) H (m)

20 40 60 80 100 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-8

Q (m3/h) H (m)

(23)

24 Sistema de Pressurização EBARA

Linha

Acqua Plus

Acqua Plus EVM5-7

Q (m3/h) H (m) 20 30 40 50 60 70 80 90 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-2

Q (m3/h) H (m) 5 10 15 20 25 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-4

Q (m3/h) H (m) 10 20 30 40 50 2 6 10 14 18 22 26 30 34 38

5 15 25 35 45 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-3

Q (m3/h) H (m)

Acqua Plus EVM5-5

Q (m3/h) H (m) 15 25 35 45 55 65 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-6

Q (m3/h) H (m) 20 30 40 50 60 70 80 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-16

Q (m3/h) H (m) 40 80 120 160 200 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-14

Q (m3/h) H (m) 40 80 120 160 200 2 6 10 14 18 22 26 30 34 38

40 60 80 100 120 140 160 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-12

Q (m3/h) H (m)

30 50 70 90 110 130 150 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-11

Q (m3/h) H (m)

30 50 70 90 110 130 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-10

Q (m3/h) H (m)

20 40 60 80 100 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-8

Q (m3/h) H (m)

(24)

25 Sistema de Pressurização EBARA

Linha

Acqua Plus

Acqua Plus EVM5-7

Q (m3/h) H (m) 20 30 40 50 60 70 80 90 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-2

Q (m3/h) H (m) 5 10 15 20 25 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-4

Q (m3/h) H (m) 10 20 30 40 50 2 6 10 14 18 22 26 30 34 38

5 15 25 35 45 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-3

Q (m3/h) H (m)

Acqua Plus EVM5-5

Q (m3/h) H (m) 15 25 35 45 55 65 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-6

Q (m3/h) H (m) 20 30 40 50 60 70 80 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-16

Q (m3/h) H (m) 40 80 120 160 200 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-14

Q (m3/h) H (m) 40 80 120 160 200 2 6 10 14 18 22 26 30 34 38

40 60 80 100 120 140 160 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-12

Q (m3/h) H (m)

30 50 70 90 110 130 150 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-11

Q (m3/h) H (m)

30 50 70 90 110 130 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-10

Q (m3/h) H (m)

20 40 60 80 100 2 6 10 14 18 22 26 30 34 38

Acqua Plus EVM5-8

Q (m3/h) H (m)

(25)

26 Sistema de Pressurização EBARA

Linha

Acqua Plus

10.3. Desenho Dimensional EVM 5

10.3.1. Unidade de Pressurização com 1 Bomba

10.3.2. Unidade de Pressurização com 2 Bombas

HT B G A E F H1 H2 D1 D2 I B L C A E F G D2 H2 H1 HT D1 B

kW CV A B 1EVM5-2 2N6/0.75 1 x 0,75 1 x 1 450 567 - 1.1/4" 1.1/4" 105 460 565 110 110 685 - 1100 1EVM5-3 3N6/1.1 1 x 1,1 1 x 1,5 450 567 - 1.1/4" 1.1/4" 105 460 565 110 110 685 - 1100 1EVM5-4 4N6/1.5 1 x 1,5 1 x 2 450 567 - 1.1/4" 1.1/4" 105 460 565 110 110 685 - 1100 1EVM5-5 5N6/2.2 1 x 2,2 1 x 3 450 567 - 1.1/4" 1.1/4" 105 460 565 110 110 685 - 1100 1EVM5-6 6N6/2.2 1 x 2,2 1 x 3 450 567 - 1.1/4" 1.1/4" 105 460 565 110 110 685 - 1100 1EVM5-7 7N6/3.0 1 x 3 1 x 4 450 567 - 1.1/4" 1.1/4" 105 460 565 110 110 685 - 1100 1EVM5-8 8N6/3.0 1 x 3 1 x 4 450 567 - 1.1/4" 1.1/4" 105 460 565 110 110 685 - 1100 1EVM5-10 10N6/4.0 1 x 4 1 x 5,5 450 567 - 1.1/4" 1.1/4" 105 460 565 110 110 685 - 1100 1EVM5-11 11F6/4.0 1 x 4 1 x 5,5 450 567 - 32 32 125 500 625 135 135 725 - 1100 1EVM5-12 12F6/4.0 1 x 4 1 x 5,5 450 567 - 32 32 125 500 625 135 135 725 - 1100 1EVM5-14 14F6/5.5 1 x 5,5 1 x 7,5 450 567 - 32 32 125 500 625 135 135 725 - 1400 1EVM5-16 16F6/5.5 1 x 5,5 1 x 7,5 450 567 - 32 32 125 500 625 135 135 725 - 1400

kW CV A B 2EVM5-2 N6/0.75 2 x 0,75 2 x 1 450 932 400 2.1/2” 2” 315 390 705 110 110 - 600 1100 2EVM5-3 3N6/1.1 2 x 1,1 2 x 1,5 450 932 400 2.1/2” 2” 315 390 705 110 110 - 600 1100 2EVM5-4 4N6/1.5 2 x 1,5 2 x 2 450 932 400 2.1/2” 2” 315 390 705 110 110 - 600 1100 2EVM5-5 N6/2.2 2 x 2,2 2 x 3 450 932 400 2.1/2” 2” 315 390 705 110 110 - 600 1100 2EVM5-6 6N6/2.2 2 x 2,2 2 x 3 450 932 400 2.1/2” 2” 315 390 705 110 110 - 600 1100 2EVM5-7 7N6/3.0 2 x 3 2 x 4 450 932 400 2.1/2” 2” 315 390 705 110 110 - 600 1100 2EVM5-8 8N6/3.0 2 x 3 2 x 4 450 932 400 2.1/2” 2” 315 390 705 110 110 - 600 1100 2EVM5-10 10N6/4.0 2 x 4 2 x 5,5 450 932 400 2.1/2” 2” 315 390 705 110 110 - 600 1100 2EVM5-11 11F6/4.0 2 x 4 2 x 5,5 450 932 400 65 50 355 430 785 135 135 - 600 1100 2EVM5-12 12F6/4.0 2 x 4 2 x 5,5 450 932 400 65 50 355 430 785 135 135 - 600 1100 2EVM5-14 14F6/5.5 2 x 5,5 2 x 7,5 450 932 400 65 50 355 430 785 135 135 - 600 1400 2EVM5-16 16F6/5.5 2 x 5,5 2 x 7,5 450 932 400 65 50 355 430 785 135 135 - 600 1400

(26)

27 Sistema de Pressurização EBARA

Linha

Acqua Plus

10.3.4. Unidade de Pressurização com 4 Bombas

10.3.3. Unidade de Pressurização com 3 Bombas

E F HT B L C A D2 D1 H1 H2 01 23456789101112131415 L B C HT F E D1 D2 A G H1 H2

kW CV A B 3EVM5-2 N6/0.75 3 x 0,75 3 x 1 450 1297 400 3” 2” 315 390 705 110 110 - 1000 1100 3EVM5-3 3N6/1.1 3 x 1,1 3 x 1,5 450 1297 400 3” 2” 315 390 705 110 110 - 1000 1100 3EVM5-4 4N6/1.5 3 x 1,5 3 x 2 450 1297 400 3” 2” 315 390 705 110 110 - 1000 1100 3EVM5-5 N6/2.2 3 x 2,2 3 x 3 450 1297 400 3” 2” 315 390 705 110 110 - 1000 1100 3EVM5-6 6N6/2.2 3 x 2,2 3 x 3 450 1297 400 3” 2” 315 390 705 110 110 - 1000 1100 3EVM5-7 7N6/3.0 3 x 3 3 x 4 450 1297 400 3” 2” 315 390 705 110 110 - 1000 1100 3EVM5-8 8N6/3.0 3 x 3 3 x 4 450 1297 400 3” 2” 315 390 705 110 110 - 1000 1100 3EVM5-10 10N6/4.0 3 x 4 3 x 5,5 450 1297 400 3” 2” 315 390 705 110 110 - 1000 1100 3EVM5-11 11F6/4.0 3 x 4 3 x 5,5 450 1297 400 80 50 375 445 820 135 135 - 1000 1100 3EVM5-12 12F6/4.0 3 x 4 3 x 5,5 450 1297 400 80 50 375 445 820 135 135 - 1000 1100 3EVM5-14 14F6/5.5 3 x 5,5 3 x 7,5 450 1297 400 80 50 375 445 820 135 135 - 1000 1400 3EVM5-16 16F6/5.5 3 x 5,5 3 x 7,5 450 1297 400 80 50 375 445 820 135 135 - 1000 1400

kW CV A B 4EVM5-2 N6/0.75 4 x 0,75 4 x 1 450 1662 400 4" 2.1/2" 330 410 815 110 110 - 1500 1100 4EVM5-3 3N6/1.1 4 x 1,1 4 x 1,5 450 1662 400 4" 2.1/2" 330 410 815 110 110 - 1500 1100 4EVM5-4 4N6/1.5 4 x 1,5 4 x 2 450 1662 400 4" 2.1/2" 330 410 815 110 110 - 1500 1100 4EVM5-5 N6/2.2 4 x 2,2 4 x 3 450 1662 400 4" 2.1/2" 330 410 815 110 110 - 1500 1100 4EVM5-6 6N6/2.2 4 x 2,2 4 x 3 450 1662 400 4" 2.1/2" 330 410 815 110 110 - 1500 1100 4EVM5-7 7N6/3.0 4 x 3 4 x 4 450 1662 400 4" 2.1/2" 330 410 815 110 110 - 1500 1100 4EVM5-8 8N6/3.0 4 x 3 4 x 4 450 1662 400 4" 2.1/2" 330 410 815 110 110 - 1500 1100 4EVM5-10 10N6/4.0 4 x 4 4 x 5,5 450 1662 400 4" 2.1/2" 330 410 815 110 110 - 1500 1100 4EVM5-11 11F6/4.0 4 x 4 4 x 5,5 450 1662 400 100 65 360 430 790 135 135 - 1500 1100 4EVM5-12 12F6/4.0 4 x 4 4 x 5,5 450 1662 400 100 65 360 430 790 135 135 - 1500 1100 4EVM5-14 14F6/5.5 4 x 5,5 4 x 7,5 450 1662 400 100 65 360 430 790 135 135 - 1500 1400 4EVM5-16 16F6/5.5 4 x 5,5 4 x 7,5 450 1662 400 100 65 360 430 790 135 135 - 1500 1400

(27)

28 Sistema de Pressurização EBARA

Linha

Acqua Plus

11. ACQUA PLUS

EVM 10

11.1. Tabela de Especificação ACQUA PLUS EVM 10

Tabela de Especificação ACQUA PLUS - 1 BOMBA

Modelo Motor Q=(l/s) 1,5 2,0 2,7 3,3 3,8 4,2 4,6 5,0 _Peso Estimado (Kg) Q=(m3/h) 5,4 7,2 9,6 12,0 13,5 15,0 16,5 18,0 HP kW H=(m) UP 1 EVM 10 2 2 1,5 30,8 29,5 26,9 23,4 20,8 18,0 14,9 11,5 45 UP 1 EVM 10 3 3 2,2 46,2 44,3 40,4 35,1 31,3 27,1 22,4 17,3 51,5 UP 1 EVM 10 4 4 3 61,6 59,1 53,9 46,8 41,7 36,1 29,9 23,0 57 UP 1 EVM 10 5 5,5 4 77,0 73,9 67,4 58,6 52,1 45,1 37,4 28,8 69 UP 1 EVM 10 6 5,5 4 92,4 88,6 80,8 70,3 62,5 54,1 44,8 34,5 70 UP 1 EVM 10 8 7,5 5,5 123,2 118,2 107,8 93,7 83,4 72,2 59,8 46,0 86 UP 1 EVM 10 10 10 7,5 158,0 152,5 140,2 122,8 110,0 96,2 80,0 63,0 112 UP 1 EVM 10 11 10 7,5 173,8 167,8 154,2 135,1 121,0 105,8 88,0 69,3 115 UP 1 EVM 10 12 10 7,5 189,6 183,0 168,2 147,4 132,0 115,4 96,0 75,6 120 UP 1 EVM 10 14 15 11 221,2 213,5 196,3 171,9 154,0 134,7 112,0 88,2 132 UP 1 EVM 10 16 15 11 252,8 244,0 224,3 196,5 176,0 153,9 128,0 100,8 134

Tabela de Especificação ACQUA PLUS - 2 BOMBAS

Modelo Motor Q=(l/s) 3,0 4,0 5,3 6,7 7,5 8,3 9,2 10,0 _Peso Estimado (Kg) Q=(m3/h) 10,8 14,4 19,2 24,0 27,0 30,0 33,0 36,0 HP kW H=(m) UP 2 EVM 10 2 2 1,5 30,8 29,5 26,9 23,4 20,8 18,0 14,9 11,5 105 UP 2 EVM 10 3 3 2,2 46,2 44,3 40,4 35,1 31,3 27,1 22,4 17,3 118 UP 2 EVM 10 4 4 3 61,6 59,1 53,9 46,8 41,7 36,1 29,9 23,0 129 UP 2 EVM 10 5 5,5 4 77,0 73,9 67,4 58,6 52,1 45,1 37,4 28,8 153 UP 2 EVM 10 6 5,5 4 92,4 88,6 80,8 70,3 62,5 54,1 44,8 34,5 155 UP 2 EVM 10 8 7,5 5,5 123,2 118,2 107,8 93,7 83,4 72,2 59,8 46,0 187 UP 2 EVM 10 10 10 7,5 158,0 152,5 140,2 122,8 110,0 96,2 80,0 63,0 239 UP 2 EVM 10 11 10 7,5 173,8 167,8 154,2 135,1 121,0 105,8 88,0 69,3 245 UP 2 EVM 10 12 10 7,5 189,6 183,0 168,2 147,4 132,0 115,4 96,0 75,6 255 UP 2 EVM 10 14 15 11 221,2 213,5 196,3 171,9 154,0 134,7 112,0 88,2 279 UP 2 EVM 10 16 15 11 252,8 244,0 224,3 196,5 176,0 153,9 128,0 100,8 283

Tabela de Especificação ACQUA PLUS - 3 BOMBAS

Tabela de Especificação ACQUA PLUS - 4 BOMBAS

(28)

29 Sistema de Pressurização EBARA

Linha

Acqua Plus

11.2. Seleção de Curvas

Acqua Plus EVM10-8

Q (m3/h) H (m) 40 50 60 70 80 90 100 110 120 5 10 15 20 25 30 35 40 45 50 55 60 65 70

25 35 45 55 65 75 85 95 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-6

Q (m3/h) H (m)

20 30 40 50 60 70 80 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-5

Q (m3/h) H (m)

15 25 35 45 55 65 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-4

Q (m3/h) H (m)

H (m) 10 15 20 25 30 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-2

Q (m3/h) H (m)

Acqua Plus EVM10-16

Q (m3/h) H (m) 90 110 130 150 170 190 210 230 250 5 10 15 20 25 30 35 40 45 50 55 60 65 70

50 70 90 110 130 150 170 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-11

Q (m3/h) H (m) 60 80 100 120 140 160 180 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-12

Q (m3/h) H (m) 70 90 110 130 150 170 190 210 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-14

Q (m3/h) H (m) 70 90 110 130 150

Acqua Plus EVM10-10

Q (m3/h) H (m)

50

5 10 15 20 25 30 35 40 45 50 55 60 65 70

1 BOMBA 2 BOMBAS 3 BOMBAS 4 BOMBAS Q (m3/h) 15 25 35 45 5 10 15 20 25 30 35 40 45 50 55 60 65 70

1 BOMBAS 2 BOMBAS 3 BOMBAS 4 BOMBAS

(29)

30 Sistema de Pressurização EBARA

Linha

Acqua Plus

Acqua Plus EVM10-8

Q (m3/h) H (m) 40 50 60 70 80 90 100 110 120 5 10 15 20 25 30 35 40 45 50 55 60 65 70

25 35 45 55 65 75 85 95 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-6

Q (m3/h) H (m)

20 30 40 50 60 70 80 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-5

Q (m3/h) H (m)

15 25 35 45 55 65 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-4

Q (m3/h) H (m)

H (m) 10 15 20 25 30 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-2

Q (m3/h) H (m)

Acqua Plus EVM10-16

Q (m3/h) H (m) 90 110 130 150 170 190 210 230 250 5 10 15 20 25 30 35 40 45 50 55 60 65 70

50 70 90 110 130 150 170 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-11

Q (m3/h) H (m) 60 80 100 120 140 160 180 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-12

Q (m3/h) H (m) 70 90 110 130 150 170 190 210 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-14

Q (m3/h) H (m) 70 90 110 130 150

Acqua Plus EVM10-10

Q (m3/h) H (m)

50

5 10 15 20 25 30 35 40 45 50 55 60 65 70

(30)

31 Sistema de Pressurização EBARA

Linha

Acqua Plus

Acqua Plus EVM10-8

Q (m3/h) H (m) 40 50 60 70 80 90 100 110 120 5 10 15 20 25 30 35 40 45 50 55 60 65 70

25 35 45 55 65 75 85 95 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-6

Q (m3/h) H (m)

20 30 40 50 60 70 80 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-5

Q (m3/h) H (m)

15 25 35 45 55 65 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-4

Q (m3/h) H (m)

H (m) 10 15 20 25 30 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-2

Q (m3/h) H (m)

Acqua Plus EVM10-16

Q (m3/h) H (m) 90 110 130 150 170 190 210 230 250 5 10 15 20 25 30 35 40 45 50 55 60 65 70

50 70 90 110 130 150 170 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-11

Q (m3/h) H (m) 60 80 100 120 140 160 180 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-12

Q (m3/h) H (m) 70 90 110 130 150 170 190 210 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Acqua Plus EVM10-14

Q (m3/h) H (m) 70 90 110 130 150

Acqua Plus EVM10-10

Q (m3/h) H (m)

50

5 10 15 20 25 30 35 40 45 50 55 60 65 70
