Disciplina: Saneamento
Prof. Carlos Eduardo F Mello e-mail: cefmello@gmail.com
Reservatórios de Distribuição
de Água

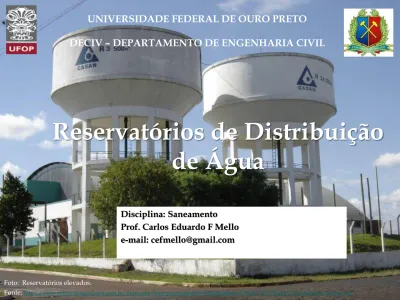

Foto: Reservatórios elevados.
Fonte: http://www.rotesmaengenharia.com.br/index.php?link=pagina&label=Abastecimento%20de%20%E1gua%20tratada&id_servico=18
UNIVERSIDADE FEDERAL DE OURO PRETO DECIV – DEPARTAMENTO DE ENGENHARIA CIVIL
Definição
Reservatório de distribuição é o elemento do sistema de abastecimento de água destinado a regularizar as variações entre as vazões de adução e distribuição e condicionar as pressões na rede de distribuição (NBR 12217).
Finalidades
Reserva de equilíbrio
reservar água para atender o sistema nos períodos em que as vazões de adução (suprimento ao
Finalidades
Regularizar pressões
A localização dos reservatórios de distribuição pode influir nas condições de pressão da rede, principalmente, reduzindo as variações de pressões.
Finalidades
Reserva de emergência
Reservar água para atender o sistemas nos períodos de interrupção das vazões de adução
Tipos de reservatórios
Os reservatórios são classificados quanto a:
posição em relação ao terreno
posição em relação à rede
forma
Posição dos reservatórios em relação ao
terreno
Posição dos reservatórios em relação ao
terreno
Figura 5 - Reservatório enterrado. Figura 4 - Reservatório elevado.
Fonte:
Figura 6 - Reservatório elevado (stand-pipe) na UFOP.
Posição dos reservatórios em relação ao
terreno
Figura 8 - Reservatório apoiado na UFOP.
Fonte: Autor.
Figura 7 - Reservatório semi-enterrado.
Tipos de reservatórios
Localização do reservatório no sistema:
Os reservatórios devem ser localizados de modo a abastecer as redes de distribuição com os seguintes limites de pressão:
a) Pressão estática máxima: 500 kPa (50 mH2O)
Tipos de reservatórios
Localização do reservatório no sistema: Classificação:
reservatório de montante
reservatório de jusante
Tipos de reservatórios
Reservatório de montante:É aquele que sempre fornece água à rede ou é aquele em que toda a água que abastece a rede de distribuição passa por ele.
Tipos de reservatórios
Reservatório de jusante:É aquele que pode fornecer ou receber água da rede de distribuição. Fornece água à rede de distribuição nos períodos em que o consumo é menor que a adução. (reservatório de sobras)
Tipos de reservatórios
Reservatório de posição intermediária:
É aquele intercalado no sistema de adução e tem a função de servir de volante de regularização das transições entre bombeamento e/ou adução por gravidade.
Tipos de reservatórios
Forma: Não existe restrições quanto a forma e podem ser:
- circular - retangular - hexagonais - octogonais - outras
OBS: o importante é que a forma proporcione a máxima economia global em fundação, estrutura, utilização de área disponível, equipamentos de operação e interligação das unidades (NBR 12217)
Tipos de reservatórios
Forma:Critério econômico D
H
Tipos de reservatórios
Os reservatórios podem ser construídos de:
Concreto armado
Aço
Poliéster armado com fibras de vidro
Capacidade dos reservatórios
A capacidade do reservatório considera: volume para atender às variações de consumo de
água (volume útil)
volume para combate a incêndio
Capacidade dos reservatórios
Cálculo do volume útil: Quando se dispõe de curva de consumo
- Adução contínua - adução intermitente NBR 12217
O volume necessário para atender ás variações de consumo dever ser
avaliado a partir de dados de consumo diário e do regime previsto de alimentação do reservatório, aplicando-se o fator 1,2 ao volume assim calculado, para levar em conta incertezas dos dados utilizados.
Os dados de consumo diário podem se referir à comunidade em estudo ou à
comunidade com características semelhantes de desenvolvimento sócio-econômico, hábitos e clima.
Capacidade dos reservatórios
Cálculo do volume útil: Quando não se dispõe da curva de consumo
NBR 12217
Inexistindo dados confiáveis para a avaliação do volume útil, deve-se
proceder a estudo técnico-econômico específico que justifique o valor adotado.
Capacidade dos reservatórios
Curva de consumo (adução contínua) A vazão é constante durante 24 h
Considera o dia de maior consumo
Cada dia corresponde a uma curva de consumo
A reta de adução com vazão constante representa
a vazão média de consumo no dia mais desfavorável
Capacidade dos reservatórios
Curva de consumo (adução contínua) V = ∫t1t2Qdt – Q(t2-t1)
v = volume de reservação Q = vazão consumida Q = vazão média do dia
t1 – instante em que o consumo é maior Que a vazão fornecida
t2= instante em que o consumo é menor que a vazão fornecida
Método gráfico Equação
Capacidade dos reservatórios
Curva de consumo (adução contínua)Capacidade dos reservatórios
Exercício
O medidor de vazão instalado na saída do reservatório de distribuição de água de uma cidade, registrou as vazões (Tabela 1) durante um período de 24 h sucessivas. A população desta cidade é da ordem de 13.000 hab, consumo per capita de 150 L/hab.dia e coeficientes k1 = 1,2 e k2 = 1,5.
Capacidade dos reservatórios
Exercício
A) Determine a vazão média
B) Elaborar a tabela do volume diferenciais considerando a vazão de
alimentação, a vazão de distribuição e determinar o volume útil.
C) Elaborar o gráfico da curva de demanda e determinar o volume útil
do reservatório
D) Elaborar o gráfico da curva dos volumes acumulados e determinar
o volume útil
Capacidade dos reservatórios
Capacidade dos reservatórios
Curva de consumo (adução contínua)Capacidade dos reservatórios
Curva de consumo (adução contínua)Capacidade dos reservatórios
Curva de consumo (adução intermitente) Considera o dia de maior consumo
Cada dia corresponde a uma curva de consumo
A reta corresponde a vazão de adução para um
intervalo de tempo de funcionamento de t horas
Capacidade dos reservatórios
Curva de consumo (adução intermitente)Capacidade dos reservatórios
Curva de consumo (adução intermitente)Capacidade dos reservatórios
Curva de consumo (adução intermitente)VU1
VU2 VU3
Capacidade dos reservatórios
Curva de consumo (adução intermitente)Capacidade dos reservatórios
Método para quando não se dispõe de curva de consumo
É feita uma hipótese de variação da curva de
consumo
- Curva senoidal de consumo
Capacidade dos reservatórios
Método para quando não se dispõe de curva de consumo
Capacidade dos reservatórios
Método para quando não se dispõe de curva de consumo
Capacidade dos reservatórios
Volume para combate a incêndio: Nos Estados Unidos 31,4 l/s
Na Espanha:
120 m3 para populações menores que 5.000
240 m3 para as demais populações
No Brasil:
Cidades de médios e pequenos portes, não se destina volume de reservação
Capacidade dos reservatórios
Volume para emergência: Paralisações no sistema de:
- captação
- estação elevatória - tratamento
- acidentes de curta duração
Não tem uma fórmula
Depende da vulnerabilidade do sistema
- o projetista deve estabelecer
Capacidade dos reservatórios
Volume totalVolume total = volume útil + volume para combate a incêndios + volume para emergência
Tubulações e órgãos acessórios
Tubulação de entrada Tubulação de saída Descarga de fundo Extravasor VentilaçãoTubulações e órgãos acessórios
Tubulação de entrada Nas adutoras de recalque a tubulação de entrada
do reservatório efetua-se como descarga livre acima do nível d’água máximo de operação
O dimensionamento; Uentrada ≤ 2Uadutora
Reservatório de montante: QDMC = k1.P.q
Tubulações e órgãos acessórios
Tubulação de entrada Reservatório de montante com entrada afogada,
deve-se instalar dispositivo para evitar o retorno da água
Utilização de sensores de nível em reservatórios
conectados aos conjuntos elevatórios
Reservatório alimentado por gravidade, prever
dispositivos para evitar a perda de água pelo extravasor
Tubulações e órgãos acessórios
Tubulação de saída Dimensionada para QHMC =k2. QDMC e Usaída <
1,5Urede na rede distribuição imediatamente a jusante.
Reservatório de jusante: mesma tubulação de entrada e
saída, a vazão transportada é:
• QDMC durante a alimentação
Tubulações e órgãos acessórios
Tubulação de saída Dimensionamento: Período que o reservatório está
sendo alimentado, para k2 < 2
Nas tubulações de entrada e saída, o controle da afluência ou efluência deverá ser por válvula ou equipamento similar localizado na parte externa ao reservatório
Tubulações e órgãos acessórios
Tubulação de saídaTubulações e órgãos acessórios
Descarga de fundo Inferior à cota da tubulação de saída
Diâmetro mínimo de 150 mm
Dimensionamento em função do tempo de
Tubulações e órgãos acessórios
Descarga de fundoTubulações e órgãos acessórios
Extravasor Limita o nível máximo de água no reservatório
Recomenda-se uma distância mínima de 0,30m
entre o nível máximo e a cobertura
Funciona a descarga livre
Tubulações e órgãos acessórios
ExtravasorEspessura inferior ao seu diâmetro
h < De/5
h > De/5
h ou D se tornam elevado, adotar a calha coletora
Tubulações e órgãos acessórios
ExtravasorTubulações e órgãos acessórios
Ventilação Variação do nível de água no reservatório pode
suscitar esforços na cobertura, devido a variação da pressão interna
Ventilação protegida com telas e protegida para
evitar a entrada de água de chuva e poeira
Vazão de ar de dimensionamento = vazão de
distribuição no dia e hora de maior consumo
Área baseada na velocidade de 15 m/s
Tubulações e órgãos acessórios
VentilaçãoTubulações e órgãos acessórios
Projeto de reservatórioTubulações e órgãos acessórios
Projeto de reservatórioCapacidade dos reservatórios
ExercíciosDimensionar um reservatório de distribuição para atender uma população de 50.000 habitantes, cujo consumo per capita é de 200 L/hab. dia e coeficientes do dia e hora de maior consumo iguais a 1,2 e 1,5, respectivamente, supondo que este seja do tipo apoiado, abastecido por uma adutora de recalque.
Capacidade dos reservatórios
ExercíciosDimensionar os reservatórios enterrado e elevado pertencentes a um centro de reservação da figura abaixo.
Capacidade dos reservatórios
ExercíciosDimensionar os reservatórios enterrado e elevado pertencentes a um centro de reservação da figura abaixo.
Capacidade dos reservatórios
ExercíciosDados:
- Zona baixa a ser atendida pelo reservatório enterrado, com uma população de 30.000 habitantes e a zona alta a ser atendida pelo reservatório elevado (torre) com 12.000 habitantes.
-Consumo per capita de água: 250l/hab.dia
-Coeficiente do dia de maior consumo: K1 = 1,2
Capacidade dos reservatórios
ExercíciosDados:
-O terreno do centro de reservação é plano, na cota 100,00 m
-Estudadas as necessidades de pressão nas redes da zona alta e baixa,
conclui-se que o reservatório enterrado deverá ter o NAmax. Na cota 101,00m e NA min. Na cota 97,00 m e a torre o NAmax. Na cota 119,00m e o NAmín. Na cota 115,50 m;
-O volume de reservação a ser adotado deve ter 1/3 do volume consumido no dia de maior consumo
-Adotar a capacidade máxima para o reservatório elevado 500 m3,
devido ao maior custo.
-Os reservatórios deverão ser circulares
- construir dois reservatórios enterrados
Capacidade dos reservatórios
NBR 12217 O volume útil correspondente a uma zona de pressão pode
estar total ou parcialmente incluído em reservatório de outra zona quando esta solução for a mais econômica para o sistema de distribuição.
O restante do volume útil necessário à zona de pressão
abastecida pelo reservatório elevado pode estar incluído no volume útil do reservatório principal da zona de pressão imediatamente inferior
