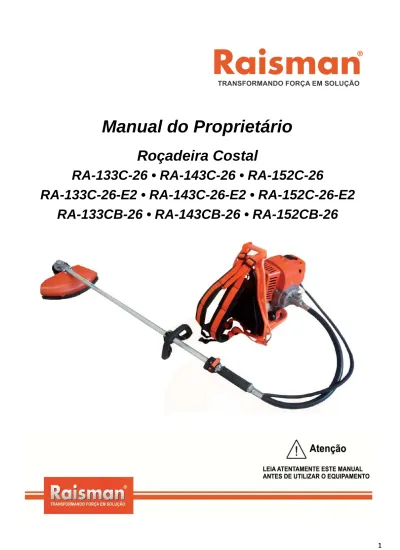

Manual do Proprietário

(1)

RA-133C-26-E2 • RA-143C-26-E2 • RA-152C-26-E2

RA-133CB-26 • RA-143CB-26 • RA-152CB-26

Roçadeira Costal

(2)

Pág. 03 Pág. 03 Pág. 04 Pág. 04 Pág. 05 Pág. 05 Pág. 06 Pág. 07 Pág. 07 Pág. 08 Pág. 09 Pág. 09 Pág. 10 Pág. 10 Pág. 11 Pág. 11 Pág. 11 Pág. 12 1 - INTRODUÇÃO... 2 - SIMBOLOGIA... 3 - SÍMBOLOS DE SEGURANÇA (ROÇADEIRA)... 4 - INFORMAÇÕES DE SEGURANÇA... 5 - ESPECIFICAÇÕES... 6 - COMPOSIÇÃO DA ROÇADEIRA...

6.3 - COMPOSIÇÃO DA ROÇADEIRA (PUNHO DE ACELERAÇÃO)...

7 - MONTAGEM CARRETEL FIO DE NYLON... 8 - ABASTECIMENTO...

6.4 - COMPOSIÇÃO DA ROÇADEIRA ( MONTAGEM EIXO FLEXÍVEL)...

9 - FUNCIONAMENTO ... 9.1 - PARTIDA COM O MOTOR FRIO...

9.2 - PARTIDA COM O MOTOR QUENTE... 9.3 - DESLIGAR... 10 - MANUTENÇÃO... 10.1 - MANUTENÇÃO (FILTRO DE AR)...

ÍNDICE

6.1 - COMPOSIÇÃO DA ROÇADEIRA (MOTOR)...

6.2 - COMPOSIÇÃO DA ROÇADEIRA (MONTAGEM PUNHO DE SUPORTE)...

Pág. 12 Pág. 13 Pág. 14 Pág. 14 Pág. 15 Pág. 16 Pág. 16 Pág. 17 10.2 - MANUTENÇÃO (TANQUE E FILTRO DE COMBUSTÍVEL)... 10.3 - MANUTENÇÃO (VELA DE IGNIÇÃO)... 10.4 - MANUTENÇÃO (CAIXA DE TRANSMISSÃO)... 11- ARMAZENAMENTO... TERMOS DE GARANTIA... ANOTAÇÕES PROPRIETÁRIO... CERTIFICADO DE GARANTIA... 10.1 - MANUTENÇÃO (FILTRO DE AR)...

(3)

Este manual deve ser considerado como parte integral da roçadeira, assim como os seus componentes.

Todas as informações contidas nesta publicação têm como base a atual revisão do produto disponível na data de impressão. A Raisman reserva-se ao direito de efetuar alterações sem prévio aviso e sem assumir qualquer responsabilidade a fim de melhorar continuamente seus produtos. Não é permitida a reprodução parcial ou total desta publicação sem o consentimento da Raisman.

Parabéns pela escolha de uma roçadeira Raisman, estamos certos que você estará satisfeito com sua compra, pois está adquirindo um produto exclusivo, de alta qualidade e resistência. Queremos ajudá-lo a obter os melhores resultados de sua nova roçadeira e a operá-la com segurança. Este manual contém informações que lhe ajudarão a aumentar sua produtividade e a vida útil de seu equipamento. Leia-o atentamente antes de utilizar o equipamento, caso surja algum problema ou caso tenha dúvidas sobre a utilização, consulte uma assistência técnica autorizada Raisman.

1 - INTRODUÇÃO

ATENÇÃO: O uso indevido pode ocasionar morte e

graves ferimentos.

Produto Inflamável.

2 - SIMBOLOGIA

Símbolo

Descrição

Símbolo

Descrição

ATENÇÃO: O uso indevido

gera risco de ferimentos.

OBS

►

Recomendações para utilização do seu

equipamento.

ATENÇÃO: O uso indevido gera risco de morte e sérios

ferimentos.

DICA

(4)

Leia atentamente o Manual do Proprietário.

A gasolina é uma Equipamento de uso obrigatório: Equipamento de proteção para as mãos.

Atenção. Lâmina giratória, não tocar quando a máquina estiver ligada.

Equipamento de uso obrigatório: Equipamento de proteção para os pés.

O carretel/faca pode se manter girando por algum período após a parada do

motor.

Mantenha a distância mínima num raio de 15

metros de pessoas e animais.

Durante a operação objetos Equipamentos de uso obrigatório: Equipamentos

de proteção de olhos e ouvidos.

Atenção.

Símbolo

Descrição

Símbolo

Descrição

3 - SÍMBOLOS DE SEGURANÇA (ROÇADEIRA)

A gasolina é uma substância altamente inflamável. Não derrame gasolina fora do tanque e desligue o motor antes de

abastecer.

• Não deixe resíduos gerados pelo trabalho obstruírem o motor: Gravetos, folhas ou até mesmo excesso de óleo. Esses resíduos são inflamáveis e podem ocasionar incêndio.

• Use equipamentos de segurança sempre quando operar o equipamento ou quando estiver no perímetro de trabalho.

Durante a operação objetos poderão ser lançados. Inspecione o local antes do

trabalho, evite locais com pedras etc.

4 - INFORMAÇÕES DE SEGURANÇA

• Compreenda o funcionamento de todos os comandos e aprenda a parar o equipamento rapidamente em caso de emergência. Certifique-se de que o operador recebeu todas as instruções adequadas antes de trabalhar com a roçadeira.

• Não permita que a roçadeira seja operada por pessoas leigas.

• Os gases de escape são venenosos. Não ligue o equipamento em ambientes fechados. • O motor, a caixa de transmissão e o escape ficam extremamente quentes durante o

funcionamento evite tocá-los durante as operações. (Após a parada do equipamento aguarde alguns minutos antes de tocar nessas áreas).

(5)

cc Pot. (hp) Tanque Vela Tubo Peso 32,6 1,2 0,85 L L7T 26 mm 32,6 Kg 32,7 1,2 1,30 L L7T 26 mm 9,55 Kg 51,7 1,2 1,30 L L7T 26 mm 10,6 Kg 32,6 1,2 0,85 L L7T 26 mm 32,6 Kg 32,7 1,2 1,30 L L7T 26 mm 9,55 Kg 51,7 1,2 1,30 L L7T 26 mm 10,6 Kg 32,6 1,2 0,85 L L7T 26 mm 32,6 Kg 32,7 1,2 1,30 L L7T 26 mm 9,55 Kg 51,7 1,2 1,30 L L7T 26 mm 10,6 Kg Modelo Carburador

6 - COMPOSIÇÃO DA ROÇADEIRA

RA-133C-26-E2 Pistão rotativo

RA-133CB-26 Borboleta

*Carburador com certificação EURO II

RA-133C-26 Pistão rotativo

5 - ESPECIFICAÇÕES

1

2

4

5

*Imagens meramente ilustrativas

8 ITEM

1

2

3

4

5

6

7

8

9

2 Tempos • Monocilíndrico • Refrigerado a ar

CARACTERÍSTICAS

Engrenagens cônicas • Rolamento blindado Plástico de engenharia • Regulador de altura

Conjunto: Mola de Tração + Sapatas Ergonômico Punho Motor Embreagem Caixa de Transmissão Proteção de Corte

GRUPO

Botão de parada de emergência Ø 26 mm

Punho de Aceleração Tubo

Placa costal Ergonômico • Acolchoada

Tubo flexível Adaptável aos movimentos

1

2

4

5

7

6

3

9

8

(6)

ITEM

1

2

3

4

5

6

7

8

9

11

Regulagem da Lenta e Alta

SIMBOLOGIA ESTÁGIO CARBURADOR

Tampa do Filtro de Ar Parafuso da Tampa

PARTE

6.1 - COMPOSIÇÃO DA ROÇADEIRA

(MOTOR)

Bombines Tanque de Combustível Tampa do Tanque Proteção do Tanque Tampa de Partida Carcaça do Motor Cabo de Vela

10

Seletor de Estágio da Borboleta do Carburador

5

4

3

6

2

7

8

1

10

9 SIMBOLOGIA ESTÁGIO CARBURADOR

Significa que a borboleta de ar do carburador está

completamente fechada.

Significa que a borboleta de ar do carburador está

parcialmente aberta.

Significa que a borboleta de ar do carburador está completamente aberta.

5

4

3

6

2

7

8

1

10

9

10

11

Carburador de borboleta

10

11

(7)

ITEM

1

2

3

4

Punho (Abraçadeira superior) Abraçadeira Inferior Parafusos de Fixação

Tubo

PARTE

• Para montar o guidão, posicione as abraçadeiras em torno do tubo e em seguida aperte os parafusos.

6.2 - COMPOSIÇÃO DA ROÇADEIRA

(MONTAGEM PUNHO DE SUPORTE)

2

1

4

3 ITEM

1 PARTE

• Ajuste o punho de apoio em uma posição adequada, confortável e de melhor operação.

6.3 - COMPOSIÇÃO DA ROÇADEIRA

(PUNHO DE ACELERAÇÂO)

2

Gatilho do acelerador Botão de parada

2

1

4

1

2

3

(8)

7 - MONTAGEM CARRETEL FIO DE NYLON

REMOÇÃO:

• Alinhe o orifício de travagem com o orifício 2- Encaixe o cardã flexível na extremidade do tambor da embreagem.

3- Levante o pino e encaixe o acoplamento do tubo flexível.

4- Solte o pino e verifique se o tubo flexível está corretamente acoplado.

6.4 - COMPOSIÇÃO DA ROÇADEIRA

(montagem eixo de eixo flexível) 1- Verifique se o eixo cardã flexível está

conectado firmemente ao tubo flexível.

Chave Allen Pino Eixo cardã flexível Acoplamento tubo flexível

*Imagens Meramente Ilustrativas • Alinhe o orifício de travagem com o orifício

da arruela estriada (como mostra a figura ao lado), insira a chave Allen para travar o conjunto.

• Segurando a chave Allen, gire o carretel no sentido horário e remova-o.

Posicione o interruptor na posição "O" e remova o cabo da vela de ignição antes de proceder o serviço.

INSTALAÇÃO:

• A instalação procede na ordem contrária da remoção. Chave Allen Orifício de Travagem Detalhe: Arruela estriada Pino Eixo cardã flexível Acoplamento tubo flexível

(9)

• Use sempre a mistura recomendada 25:1

8 - ABASTECIMENTO

PREPARAÇÃO:

• Abasteça com gasolina comum até a marca indicada no mixer "GAS", após complete com óleo para motores 2T (2 tempos) até a marca "OIL".

• Após adicionar a gasolina e o óleo, agite o mixer para realizar a mistura.

OBS►_{Use sempre óleo para motores 2 tempos a}

gasolina, refrigerado a ar, que esteja de acordo com a norma API/TC. Grau de viscosidade SAE 30.

• Abasteça sua roçadeira com a mistura, cuidando para não derramá-la. Caso derrame seque a área.

• Antes de utilizar o equipamento verifique se há vazamentos de combustível.

• Use sempre gasolina comum, nunca aditivada.

• Evite utilizar gasolina armazenada por mais de 7 dias.

Nunca abasteça o tanque com o motor em funcionamento.

Mistura: Óleo 2T + Gasolina Gasolina comum

A gasolina é altamente inflamável, manuseia-a com muito cuidado. • Use sempre a mistura recomendada 25:1

Óleo para motores 2 tempos

(10)

• Antes de iniciar seu trabalho certifique-se de estar utilizando todos os equipamentos adequados para a sua segurança.

9.1 - PARTIDA COM O MOTOR FRIO

• Para dar a partida segure firme a roçadeira no chão, em uma superfície plana.

Nunca de partida no equipamento nas costas do operador, suspenso, preso ao corpo ou em outro lugar que não seja plano.

Antes de iniciar o trabalho verifique se há pessoas e animas num raio de 15 metros. • Verifique se a lâmina de corte ou o carretel estão devidamente fixados.

• Verifique as condições de uso da máquina: Obstruções no motor, estado da ferramenta de corte, vazamentos, aperto e fixação dos componentes.

Verifique na área a ser trabalhada se há a presença de pedras ou quaisquer outros fragmentos que posam ser arremessados pela lâmina ou carretel.

9 - FUNCIONAMENTO

1. Pressione o bombines até que o fluxo de combustível seja visível pela mangueira transparente de retorno. (a)

2. Posicione a borboleta de ar do carburador no segundo estágio (Borboleta

parcialmente aberta), em máquinas com carburador de borboleta. Em máquinas de pistão rotativo coloque no estagio fechado

3. Trave o gatilho do acelerador em 1/2 (meia) aceleração. 4. Puxe a corda de partida até que o motor pegue.

5. Após posicione a borboleta de ar do carburador no terceiro estágio (Borboleta totalmente aberta).

OBS►_{Sempre que iniciar a partida com o motor frio}

deixe-o aquecer por cerca de 2 minutos.

(11)

OBS►_{Caso o motor não desligue posicione a borboleta de ar do carburador no primeiro}

estágio (Borboleta totalmente fechada). Verifique a falha do botão antes de usar o equipamento novamente.

9.2 - PARTIDA COM O MOTOR QUENTE

9.3 - DESLIGAR

1. Deixe o motor em lenta, para isso solte o gatilho do acelerador. 2. E aperte o botão de parada.

1. Pressione o bombines até que o fluxo de combustível seja visível pela mangueira transparente de retorno. (a)

2. Possicione a borboleta de ar do carburador no estágio aberto (Borboleta totalmente aberta).

●

A cada 12 meses ou 200 horas A cada 300 horas

TABELA DE MANUTENÇÃO, AJUSTE E LIMPEZA

Diário ou 06 horas A cada 3 meses ou 50 horas A cada 6 meses ou 100 horas AÇÃO Verificar Limpar

INTERVALO DE SERVIÇO / TEMPO

Elemento do Filtro de ar Antes de cada trabalho

10 - MANUTENÇÃO

COMPONENTE Verificar - Ajustar Substituir Caixa de Transmissão Verificar Ruídos Aplicar Graxa

Aletas do motor Verificar

Limpar

(12)

●

Antes de cada trabalho Diário ou 06 horas A cada 3 meses ou 50 horas A cada 6 meses ou 100 horas A cada 12 meses ou 200 horas A cada 300 horas COMPONENTE AÇÃO

10 - MANUTENÇÃO

Substituir

TABELA DE MANUTENÇÃO, AJUSTE E LIMPEZA

INTERVALO DE SERVIÇO / TEMPO

Verificar Parafusos, porcas e elementos de fixação (todos) Verificar Re-apertar (Se necessário)

Marcha lenta Verificar - Ajustar

-Filtro de combustível Limpar Substituir Verificar Limpar Mangueiras de combustível Tanque de combustível

●

● 10.1 - MANUTENÇÃO (FILTRO DE AR)

Substituir

Câmara de combustão

Limpar

-1. Remova a tampa do filtro de ar e retire o elemento filtrante.

2. Verifique o estado do elemento filtrante, se necessário substitua-o.

3. Limpe-o com água morna e sabão neutro e deixe-o secar. Lâmina de corte / Carretel Verificar -Defletor de Calor (Silencioso/Tanque) Verificar -Elemento Filtrante Alojamento

(13)

4. Encharque o elemento filtrante com óleo para motores 2 tempos (novo), em seguida comprima-o com a mão para retirar o excesso.

OBS►_{Não utilize o equipamento sem o filtro de ar ou com o elemento filtrante danificado pois}

permitirá a entrada de poeira, ocasionando o desgaste prematuro do motor.

Ao encharcar o elemento filtrante no óleo, utilize luvas apropriadas para essa operação.

10.2 - MANUTENÇÃO (TANQUE E FILTRO DE COMBUSTÍVEL)

10.1 - MANUTENÇÃO (FILTRO DE AR)

5. Com um pano umedecido limpe a sujeira da parte interna do alojamento do elemento filtrante (inclusive a tampa).

6. Monte o elemento filtrante em seu alojamento e feche a tampa.

Tampa

1. Drene o tanque de combustível. 2. Remova o tanque de combustível.

3. Remova o filtro e lave-o juntamente com o tanque com solvente não-inflamável e deixe-os secar

completamente. Se o filtro estiver contaminado ou danificado substitua-o.

4. Após instale o filtro e o tanque de combustível.

10.2 - MANUTENÇÃO (TANQUE E FILTRO DE COMBUSTÍVEL)

A gasolina é altamente inflamável e explosiva, manuseia-a com muito cuidado.

(14)

7. Instale a vela manualmente até assentar a arruela de vedação, após aperte com a chave de vela.

OBS►_{Aperto para velas novas após assentamento}

3. Verifique visualmente se há rachaduras ou trincas no isolador térmico da vela, caso haja descarte-a.

DICA►_{Utilize descarbonizante para uma melhor}

limpeza, após aguarde a vela secar completamente.

10.3 - MANUTENÇÃO (VELA DE IGNIÇÃO)

1. Remova o cabo da vela.

2. Com o auxílio da chave de vela (chave combinada) remova a vela de ignição.

4. Remova os depósitos de carbono utilizando uma escova de aço.

5. Meça a folga do eletrodo da vela com o auxílio de um cálibre de lâminas. (0,6 - 0,7 mm)

6. Verifique o estado da arruela de vedação. Se necessário substitua-a.

Arruela de vedação

2. Insira graxa até transbordar o orifício do parafuso.

3. Após aperte o parafuso.

OBS►_{Use graxa a base de lítio.}

Posicione o interruptor na posição "O" e remova o cabo da vela de ignição antes de proceder o serviço.

1. Remova o parafuso de vedação.

OBS►_{Aperto para velas novas após assentamento}

manual: 1/2 de volta.

OBS►_{Aperto para velas usadas após assentamento}

manual: de 1/8 a 1/4 de volta.

10.4 - MANUTENÇÃO (CAIXA DE TRANSMISSÃO)

Parafuso de Vedação

Arruela de vedação

(15)

8. Limpe a roçadeira com um pano levemente umedecido.

2. De a partida e deixe a roçadeira funcionar até esgotar completamente o combustível do carburador.

3. Posicione o interruptor na posição "O".

6. Lentamente puxe a corda de partida e tente deixar o pistão em PMS (Ponto morto superior, ou seja no ponto mais alto) isso ajudará a minimizar a entrada de oxigênio na câmara de combustão. Observe através do orifício do cilindro para executar essa tarefa.

5. Tape o orifício do cilindro com um pano limpo e puxe a corda de partida de 3 a 4 vezes para lubrificar o pistão e o cilindro.

4. Retire a vela de ignição e insira aproximadamente 10 ml de óleo para motores 2 tempos no orifício do cilindro. (10 ml =1/2 tampa da embalagem do óleo).

7. Instale a vela de ignição (vide: OBS►_{, pág 14).}

1. Drene o tanque de combustível.

11 - ARMAZENAMENTO

(16)

OBS: Para a validação da garantia é obrigatório o preenchimento do certificado de garantia e a • Uso de peças e componentes não fornecidos pela Raisman;

• Defeitos causados pelo uso indevido, contrariando as instruções do manual do proprietário;

• Uso de combustível, óleo ou mistura inapropriada;

• Modificação das características originais do equipamento;

• Defeitos decorrentes da falta de manutenção, ou manutenção em desacordo com o Manual; • Peças desgastadas devido ao uso;

TERMOS DE GARANTIA

A garantia não se aplica nos seguintes casos:

A RAISMAN garante a todos os equipamentos por ela comercializados cobertura contra defeitos de fabricação e de material. Essa garantia estende-se pelo período de 6 (seis) meses, sendo validada a partir da data de compra como consta na nota fiscal emitida pelo revendedor. Mediante a solicitação da garantia a Raisman compromete-se a substituir e reparar, gratuitamente dentro do período de tempo citado, peças que apresentem defeitos de fabricação que se encaixem aos termos de garantia. Esses componentes estão sujeitos a

análise para a comprovação e validação da garantia. Quem é coberto pela garantia? O consumidor final é quem guarda esse direito. Define-se

como consumidor final o indivíduo que não tem intenção de revender o produto. É aquele no qual foi passado o direito de propriedade durante esse período de garantia.

OBS: Para a validação da garantia é obrigatório o preenchimento do certificado de garantia e a apresentação da nota fiscal. Os reparos e substituições feitas durante o processo não concedem o prolongamento do período de garantia do equipamento. A garantia se limita apenas ao primeiro proprietário que deve ser comprovada mediante a apresentação da nota fiscal.

(17)

Cliente:

______________________________________________

Endereço:

______________________________________________

E-mail:

______________________________________________

Telefone:

______________________________________________

Data Limite de

CERTIFICADO DE GARANTIA

Modelo:

______________________________________________

N° de Série:

_________________________________ _

N° Nota Fiscal:

__________________________

Observações:

Data da Venda:

______

Data Limite de

Garantia:

_______________________

(18)

Revisado: DO Rev.: 001 Impresso: 18/07/2014
