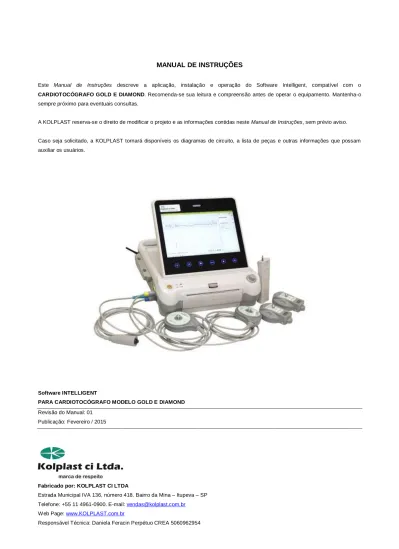

MANUAL DE INSTRUÇÕES
Este Manual de Instruções descreve a aplicação, instalação e operação do Software Intelligent, compatível com o
CARDIOTOCÓGRAFO GOLD E DIAMOND. Recomenda-se sua leitura e compreensão antes de operar o equipamento. Mantenha-o
sempre próximo para eventuais consultas.
A KOLPLAST reserva-se o direito de modificar o projeto e as informações contidas neste Manual de Instruções, sem prévio aviso.
Caso seja solicitado, a KOLPLAST tornará disponíveis os diagramas de circuito, a lista de peças e outras informações que possam auxiliar os usuários.
Software INTELLIGENT
PARA CARDIOTOCÓGRAFO MODELO GOLD E DIAMOND
Revisão do Manual: 01 Publicação: Fevereiro / 2015
Fabricado por: KOLPLAST CI LTDA
Estrada Municipal IVA 136, número 418. Bairro da Mina – Itupeva – SP Telefone: +55 11 4961-0900. E-mail: vendas@kolplast.com.br
Web Page: www.KOLPLAST.com.br
|
SUMÁRIO2
SUMÁRIO
SUMÁRIO ...2
1. CONSIDERAÇÕES GERAIS DO SISTEMA ...3
2. INSTALAÇÃO DO SOFTWARE ...3
2.1 CD DE INSTALAÇÃO ...3
2.2 INSTALAÇÃO DO SOFTWARE ...3
3. Configurações de Sistema ...7
3.1 Guia de conexão física direta e em rede ...7
3.2 Parâmetros iniciais do equipamento ...8
4. UTILIZAÇÃO DO SOFTWARE ...9
4.1 Acesse o ícone do “Intelligent” no seu computador e visualizará a TELA INICIAL: ...9
4.2 Acesse o MENU: ...9 4.3 Informações da paciente ...11 4.4 Lista de Exames ...12 4.5 Traçado do Exame ...12 4.6 Tela de Análise ...12 4.7 Relatório ...13 4.8 Impressão ...14 5. Configurações de análise ...15
|
CONSIDERAÇÕES GERAIS DO SISTEMA3
1. CONSIDERAÇÕES GERAIS DO SISTEMA
Para a adequada utilização do software Intelligent com o equipamento cardiotocógrafo, deve-se considerar os dois possíveis ambientes de operação do sistema: coleta e análise.
No modo coleta, o software somente copia as informações de exames previamente salvos na memória interna do equipamento. No modo análise, os dados coletados são trabalhados para a análise gráfica.
No modo coleta há a exigência de conexão física do equipamento ao computador com o Intelligent instalado no modo análise não.
2. INSTALAÇÃO DO SOFTWARE
2.1 CD DE INSTALAÇÃO
O CD de Instalação do Software Intelligent acompanha o equipamento em seu invólucro
2.2 INSTALAÇÃO DO SOFTWARE
Siga as instruções abaixo para a instalação do Software:
2.1.1 Insira o CD na unidade CDROM do seu computador;
2.1.2 Localize o arquivo “Intelligent_Setup.exe”:
Figura 2 - Arquivo.exe
2.1.3 Abra o arquivo com duplo click;
2.1.4 O sistema abrirá a janela “Welcome to the Intelligent Setup Wizard” e selecione o botão NEXT:
|
INSTALAÇÃO DO SOFTWARE4
Figura 3 - Instalação do Software
2.1.5 Uma mensagem quanto a versão do software será apresentada na tela. Selecione a opção “NEXT”:
2.1.6 O sistema abrirá a janela “Select Destination Location” e mostrará a pasta C:\kolplast\Intelligent e selecione o botão NEXT:
|
INSTALAÇÃO DO SOFTWARE5
2.1.7 A instalação apresentará duas opções para ícones disponíveis. Selecione a que lhe melhor convier:
2.1.8 O sistema abrirá a janela para instalação, com título “Read to Install”e selecione o botão INSTALL:
2.1.9 O sistema abrirá a janela de instalação, com título “Installing” e após o processo de instalação ser finalizado,
|
INSTALAÇÃO DO SOFTWARE6
2.1.10 Na sequência, pode aparecer uma mensagem de alerta indicando quanto a suficiência de espaço em disco para a instalação do software. Selecione “Yes” para continuar com a instalação do mesmo na pasta selecionada:
2.1.11 Aparecerá uma janela de finalização da instalação, selecione o botão FINISH:
2.1.12 Caso selecionado desktop, será criado na área de trabalho o ícone do programa. Caso Quick Launch, opção em “Programas”.
|
Configurações de Sistema7
3. Configurações de Sistema
3.1 Guia de conexão física direta e em rede
3.1.1 Conexão direta do CARDIOTOCÓGRAFO com o COMPUTADOR
1) Utilize um cabo de rede comum;
2) Conecte o cabo na conexão REDE (NET) do CARDIOTOCÓGRAFO e a outra extremidade no computador; 3) Acesse o ícone do “Intelligent” e acesse a tela inicial do software.
3.1.2 Conexão do CARDIOTOCÓGRAFO com o COMPUTADOR via rede privada (ethernet)
1) Utilize um cabo de rede comum
2) Conecte o cabo de rede na conexão do cardiotocógrafo e a outra extremidade a um ponto de rede privada disponível ( vide figura 2 abaixo )
3) Conecte o computador com o software instalado em outro ponto da mesma rede privada ( vide figura 2 abaixo ) 4) Acesse o ícone do “Intelligent” e acesse a tela inicial do software
OBS: no caso de conexão do computador com o equipamento via rede ethernet, certifique-se que exista disponível um
endereço IP para conexão com o mesmo. Esse equipamento utiliza-se de um IP fixo, item que será elucidado sua configuração a seguir.
|
Configurações de Sistema8
3.2 Parâmetros iniciais do equipamento
3.2.1 Configurações de IP no CARDIOTOCÓGRAFO
1) Pressione botão MENU do seu CARDIOTOCÓGRAFO; 2) Acesse SYSTEM;
3) Acesse IP SETTING; 4) Digite o endereço de IP** ;
5) Selecione o botão SURE para salvar; 6) Selecione o botão SAVE para salvar.
** No caso do endereço de IP, utilize um endereço disponível de sua rede com a mesma subnet do sistema.
Ex: a rede tem subnet 192.168 com disponibilidade. O endereço disponível da rede é no ramal 0 e na posição 244. Portanto, terem os
|
UTILIZAÇÃO DO SOFTWARE9
4. UTILIZAÇÃO DO SOFTWARE
4.1 Acesse o ícone do “Intelligent” no seu computador e visualizará a TELA INICIAL:
4.2 Acesse o MENU:
4.2.1 Search File – Busca Arquivo
|
UTILIZAÇÃO DO SOFTWARE10
4.2.2 First – Inicio
Direciona o cursor para o primeiro exame realizado pelo equipamento.
4.2.3 Previous – Anterior
Volta o cursor para o exame anterior.
4.2.4 Next - Próximo
Avança o cursor para o próximo exame.
4.2.5 Last – Ultimo
Avança o cursor para o último exame realizado.
4.2.6 Import - Importar Exames
Importa para o software instalado no computador os exames que estão armazenados no cardiotocógrafo.
|
UTILIZAÇÃO DO SOFTWARE11
Escolher os exames a serem importados e clicar em Submit.
Após a importação doa arquivos aparece a mensagem que a transferência está completa.
|
UTILIZAÇÃO DO SOFTWARE12
4.4 Lista de Exames
4.5 Traçado do Exame
4.6 Tela de Análise
Selecionar um exame na tela principal clicar em Analysis o exame será carregado para a tela de exames. O exame pode ser analisado por quatro métodos diferentes, KREBS, FISCHER, NST e CST.
|
UTILIZAÇÃO DO SOFTWARE13
4.7 Relatório
A análise pode ser impressa através do botão Print na tela de Análises, gerando um relatório com todas as informações do paciente e alguns parâmetros do exame.
|
UTILIZAÇÃO DO SOFTWARE14
4.8 Impressão
Para imprimir, selecione o ícone de impressora na tela inicial do software.
Feito isso, selecione as configurações de impressão de acordo com o desejado (vide figura abaixo) e antes de propriamente imprimir, selecione o campo do gráfico desejado com o cursor do mouse ou utilize a opção “All” para imprimir tudo.
|
Configurações de análise15
5. Configurações de análise
Ao selecionar a opção de configurações, selecione a análise desejada para a melhor estudo de caso (vide opções abaixo nas figuras abaixo):
