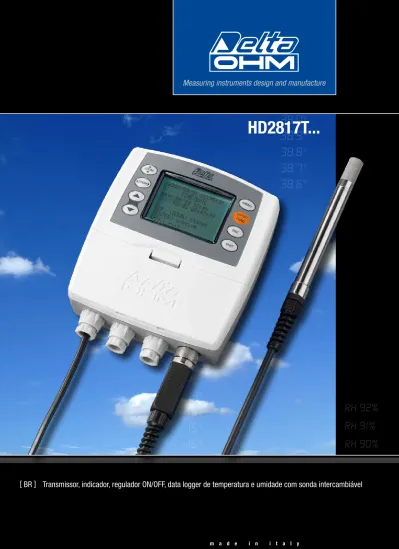

HD2817T... Measuring instruments design and manufacture

(1)

m a d e i n i t a l y

Measuring instruments design and manufacture

HD2817T...

(2)

[ BR ]

[

BR

] Descrição

Os instrumentos das séries HD2817T... são transmissores, indicadores, e regulado-res ON/OFF com funções data logging (registro de dados), que medem temperatura e umidade.

Eles são montados com um display gráfico 128x64 com luz de fundo.

A principal característica destes instrumentos é sua sonda intercambiável. A sonda

pode ser substituída pelo usuário sem interrupção do processo. Desta forma, a sonda pode ser calibrada e reparada posteriormente.

O instrumento está disponível em três diferentes versões: com sonda horizontal (S.TO), sonda vertical (S.TV) ou com sonda remota (S.TC), sendo a sonda conectada às partes eletrônicas através de cabos com diferentes comprimentos. As sondas S.TO e S.TV são fabricadas em aço inoxidável AISI304, as sondas S.TC podem ser de aço inoxidável AISI304 ou POCAN (material plástico).

A sonda é calibrada de fábrica e está pronta para o uso, é fornecida com um módulo

SICRAM2 que armazena dados de calibração da sonda, permitindo a

intercambiabi-lidade das sondas. Os instrumentos medem:

• Temperatura em escala de temperatura Celsius ou Fahrenheit • Umidade relativa

E calcula:

• Umidade absoluta • Taxa de mistura • Ponto de orvalho

Todos os modelos tem saídas para corrente e voltagem.

Alguns modelos são montados com dois relés de controle e um relé de alarme, configuráveis pelo usuário.

Todos os modelos são montados com uma porta serial multipadrão RS232/RS485 e uma saída serial padrão RS232C. A porta serial RS485 permite o gerenciamento de mais de um dispositivo na rede de trabalho.

Os modelos HD2817T... são montados com um grande LCD gráfico com luz de fundo (128x64 pixel). O display mostra ao mesmo tempo três grandezas físicas ou gráfico de tempo real de uma das grandezas físicas.

A função data logger permite armazenar as medições com intervalo de

armazena-mento selecionável.

A configuração do instrumento fica armazenada permanentemente, enquanto o reló-gio em tempo real é protegido por uma bateria posicionada como proteção contra interrupções temporárias de voltagem de rede.

O suprimento de energia pode ser escolhido, quando da colocação do pedido, entre-24Vac/dc ou universal 90...240Vac.

Versões do instrumento e sondas disponíveis

Relé

HD2817Tx-D0 Ausente

HD2817Tx-DR 2 relés de controle com contato de comutação._{1 relé de alarme com contato normalmente aberto.} Tipo de sonda

HD2817T.xx Instrumento com sonda vertical S.TV ou sonda com cabo S.TC.

HD2817TO.xx Instrumento com sonda horizontal S.TO.

Sondas completas com módulo SICRAM2 para instrumentos HD2817T.xx

S.TV Sonda vertical L= 130mm

O material das sondas S.TC...pode ser escolhido entre aço inoxidável AISI304 ou material plástico POCAN.

S.TC1.2 Sonda L=130mm com cabo 2m

S.TC1.2P Sonda L=130mm com cabo 2m (sonda POCAN)

Sondas completas com módulo SICRAM2 para instrumentos HD2817TO.xx

S.TO1 Sonda horizontal L= 130mm

S.TO2 Sonda horizontal L= 330mm

Foto da versão com display HD2817TO.Dx Foto da versão com display HD2817TC.Dx

(3)

Especificações técnicas (@ 24Vac e 20°C)

Entradas

Temperatura Sensor Pt100 classe 1/3 DIN

Range de

funciona-mento do sensor -50 ... +200°C (-58 ...+392°F)

Umidade Umidade relativa %RH 5 ... 98%RH

Range de funciona-mento do sensor de temperatura

-50 ... +150°C (Configurações especiais até 180°C

disponíveis sob pedido)

Ponto de orvalho TD -50 ... +100°C

Umidade absoluta 0 ... 600g/m3

Taxa de mistura 0 ... 2000g/kg de ar seco

Precisão das grandezas físicas medidas

Temperatura Pt100 ±0.25°C

Umidade relativa %RH _{±3.0%RH (90...98%RH)}±2.5%RH (5...90%RH)

Precisão das grandezas

físicas calculadas Veja tabela no capítulo seguinte

Tempo de resposta 3min com proteção de grade (a _{20°C e 0.5m/s)}

Saídas

Comunicações Tipo RS232C e RS485 Multidrop

Taxa Baud _{57600 baud não permanente}9600 baud

Grandezas Medidas Temperatura, umidade relativa

Calculada Umidade absoluta, (taxa de mistura),

Ponto de orvalho. Saídas

analó-gicas Tipos de saída 0...10Vdc; 2…10Vdc4...20mA; 0...20mA

Resistência de carga _{Saída de voltagem: 100kΩ min}Saída de corrente: 500Ω max

Resolução 16bit

Precisão das saídas analógicas ±0.05% f.s. @20°C

No caso de erro de medição (excedendo os limites de

opera-ção, falha ou sonda não conec-tada,....)

Idc = 22mA Vdc = 11V

Relé Relé de controle 2 x 3A/250Vac resistência de carga, _{1 contato de contato}

Relé de alarme 1 x 3A/250Vac resistência de carga,

1 com contato normalmente aberto

Instrumento

Suprimento de

energia Versões 24Vdc / 24Vac 50…60Hz, ±10% 90 ... 240Vac 50…60Hz

Consumo médio 3W

Data logger Capacidade de armazenamento 9000 amostras em. 256 sessões _max

Tipo de armazenamento Memória circular

Parâmetros de armazenagem

Temperatura, umidade relativa, umidade absoluta, taxa de mistura, ponto de orvalho, saídas analógicas 1 e 2, estado dos relés 1, 2, 3.

Intervalo de armazenamento 1, 2, 5, 10, 20, 60 segundos, 2 e 4 _minutos

Relógio de tempo

real Tipo

Tempo real com bateria de buffer de lítio

Precisão ±1min/month

Software Para sistemas operacionaisDeltaLog12

Windows®_{98 a XP}

Display LCD gráfico com luz de fundo 128/64 pixel

Condições ambientais de funcionamento das partes

eletrô-nicas

Temperatura de operação -20…+60°C

Umidade relativa 0…90%RH – Não condensado

Pressão estática de trabalho

dos sensores 12 bar max.

Temperatura de

armazena-mento -30…+80°C

Alojamento L x H x P 143x154x61

Peso 600g

Material ABS

Grau de proteção Partes eletrônicas IP65

Diagrama de linhas do terminal

ID=0 ID=1

Tela

Conversor RS232C/RS485

Terminações de rede Terminações de rede RS232C 1 2 3 4 5 6 7 8 9 Lmax=15m RS485 _Lmax=1200m RS232C Tela +GND +GND +5Vdc +5Vdc 390Ω 390Ω 220Ω 390Ω 390Ω 220Ω

Conexão PC: instrumento com protocolo de comunicação serial RS232C.

Conexão PC: instrumento com protocolo de comunicação RS485 para distân-cias até 1200m pelo conversor RS232C/RS485.

1

6 7 8 9 2 3 4 5

(4)

Precisão das grandezas físicas calculadas

A precisão das grandezas físicas calculadas depende da calibração da umidade relativa e temperatura. Os valores fornecidos estão relacionados a uma precisão de ±2.5%RH, ±0.25°C, 1013.25mbar.

Precisão do Ponto de Orvalho Td (°C)

Umidade Relativa (%) 10 30 50 70 90 100 Tempera tura (°C) -20 2.50 1.00 0.71 0.58 -- --0 2.84 1.11 0.78 0.64 0.56 0.50 20 3.34 1.32 0.92 0.75 0.64 0.62 50 4.16 1.64 1.12 0.90 0.77 0.74 100 5.28 2.07 1.42 1.13 0.97 0.91

Precisão da umidade absoluta (g/m3)

Umidade Relativa (%) 10 30 50 70 90 100 Tempera tura (°C) -20 0.020 0.030 0.035 0.038 --- ---0 0.12 0.15 0.16 0.18 0.20 0.21 20 0.45 0.49 0.54 0.59 0.64 0.66 50 2.07 2.27 2.48 2.67 2.87 2.96 100 14.81 15.78 16.75 17.72 18.57 19.06

Precisão da taxa de mistura (g/kg)

Umidade Relativa (%) 10 30 50 70 90 100 Tempera tura (°C) -20 0.020 0.022 0.026 0.029 --- ---0 0.09 0.11 0.12 0.13 0.15 0.15 20 0.37 0.41 0.46 0.51 0.55 0.58 50 2.04 2.32 2.61 2.90 3.25 3.42 100 19.06 36.00 75.9 228.9 --- ---Dimensões

Versões HD2817T.xx para sondas vertical ou com cabo

Ø14mm

13

Versão HD2817TO... para sonda horizontal

Códigos de pedido

HD2817T...: Transmissor, indicador, e regulador ON/OFF para temperatura e

umi-dade, com funções data logging (registro de dados). Montado com 2 saídas de corrente analógicas (0...20mA e 4...20mA) ou saídas de voltagem (0...10Vdc e

2...10Vdc). Portas seriais RS232/RS485 para conexão ao PC. Sondas

inter-cambiáveis SICRAM2 com microprocessador para armazenagem de dados de

calibração da sonda. Visualiza os dados em um grande LCD gráfico com luz

de fundo. Suprimento de energia 24Vac/dc ou universal 90...240Vac. Incluso

software DeltaLog12, manual de instruções. (Transmissores sem display são fornecidos com cabo serial RS27).

Suprimento de energia, tipo de sonda e acessórios devem ser especificados quando da colocação do pedido.

Modelos com sonda vertical (S.TV) ou sonda com cabo em separado (S.TC)

HD2817T.D0: Modelo sem relé.

HD2817T.DR: Modelo com relés de controle configuráveis 2 e relé de alarme 1.

Modelos para sonda de duto horizontal (S.TO)

HD2817TO.D0: Modelo sem relé.

HD2817TO.DR: Modelo com relé de controle configurável 2 e relé de alarme 1. Sondas intercambiáveis de temperatura e umidade com módulo SICRAM2, vertical S.TV ou com cabo S.TC

S.TV: Sonda vertical . Comprimento da haste 130mm.

O material das sondas S.TC...pode ser escolhido entre aço inoxidável AISI304 ou material plástico POCAN.

S.TC1.2: Sonda com cabo. Comprimento da haste 130mm, comprimento do cabo 2m. S.TC1.2P: Sonda com cabo. Comprimento da haste 130mm, comprimento do cabo 2m.

Fabri-cada em POCAN.

Fabricada em POCAN.

Sonda intercambiável de temperatura e umidade com módulo SICRAM2, hori-zontal S.TO

S.TO1: Sonda horizontal para instrumento HD2817TO.xx. Comprimento da haste 130mm. S.TO2: Sonda horizontal para instrumento HD2817TO.xx. Comprimento da haste 330mm.

(5)

Acessórios

RS27: Conexão serial RS232 modem nulo com cabo 9 polos sub-D 9 conector fêmea

e conector 3 polos para porta COM AUX. (Incluso no fornecimento dos instru-mentos sem display).

DeltaLog12: Unidade extra de software para conexão ao PC, download de dados,

configuração do instrumento, e gerenciamento de uma rede de instrumentos.

Para sistemas operacionais Windows®_{98 a XP.}

HD75: Solução saturada 75%RH para verificação do sensor de umidade relativa,

completa com rosca para sondas com ∅ 14mm e ∅ 26mm.

HD33: Solução saturada 33%RH para verificação do sensor de umidade relativa,

completa com rosca para sondas com ∅ 14mm e ∅ 26mm.

HD9008.21.1: Flange com suporte, furo de ∅ 26mm para instalação das sondas S.TC em posição vertical, 250mm de distância da parede. As sondas das séries S.TC requerem o adaptador HD9008.26/14 de ∅ 26mm a ∅ 14mm.

HD9008.21.2: Flange com suporte, furo de ∅ 26mm para instalação das sondas S.TC em posição vertical, 125mm d distância da parede. As sondas das séries S.TC requerem o adaptador HD9008.26/14 de ∅ 26mm a ∅ 14mm.

HD9008.26/14: Adaptador de ∅26mm a ∅14mm para suportes HD9008.21.1 e HD9008.21.2, para sondas das séries S.TC.

HD9008.31: Flange de parede com saída de cabo para fixação de sondas com ∅ 14mm.

PG16: Junta de aço inoxidável (AISI304) para sondas com ∅ 14mm.

P5:Proteção de grade de aço inoxidável para sondas ∅ 14mm.

P6: Proteção de aço inoxidável sinterizado de 20μ para sondas ∅ 14mm.

P7:Proteção 10μ PTFE para sondas ∅ 14mm.

P8: Proteção de grade de aço inoxidável e Pocan para sondas ∅ 14mm.

HD2817 Tx . D x

Relé 0 = sem relé R = com relé Tipo de sonda

T = Modelo para sonda vertical ou sonda com cabo (S.TV, S.TC) TO = Model for horizontal probe (S.TO)

(6)

Delta Ohm srl - Via G. Marconi, 5 - 35030 Caselle di Selvazzano (Pd) - Italy

Tel. 0039 0498977150 r.a. Fax 0039 049635596 - E-mail: [email protected] Web Site: www.deltaohm.com

RoHS

2002/95/EC

Manufacture of portable and bench top instruments

Current and voltage loop transmitters Temperature - Humidity - Pressure Air speed - Light - Acoustics

pH - Conductivity - Dissolved Oxygen - Turbidity Elements for weather stations - Thermal Microclimate

SIT CENTRE N°124

Temperature - Humidity - Pressure - Air speed Photometry/Radiometry - Acoustics

CE CONFORMITY

• Safety: EN61000-4-2, EN61010-1 Level 3 • Electrostatic discharge: EN61000-4-2 Level 3

• Electric fast transients: EN61000-4-4 livello 3, EN61000-4-5 Level 3 • Voltage variations: EN61000-4-11

• Electromagnetic interference sucseptibility: IEC1000-4-3 • Electromagnetic interference emission: EN55020 class B
