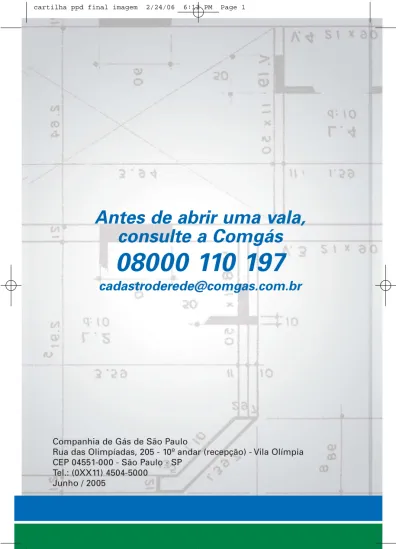

Antes de abrir uma vala, consulte a Comgás

Antes de abrir uma vala,

consulte a Comgás

08000 110 197

1 - O que é gás natural? ... 2 - Como conviver com as interferência? ... 3 - Qual é o meu papel no PPD? ... 4 - Como evitar danos à rede de gás natural? ... 5 - Como identificar a rede de gás natural?... 6 - Como demarcar a rede de gás?... 7 - Cuidados com a rede de gás natural durante o

rompimento da pavimentação ... 8 - Proteção da rede de gás contra corrosão ... 9 - Escavações próximas à rede de gás (resumo)...

Índice

Plano de Prevenção de Danos

04 06 07 10 13 18 19 22 23

1. O que é gás natural?

O gás natural é um combustí-vel e sendo assim é utilizado para a produção de energia em várias atividades como: cozinhar alimentos, aquecer a água, produzir vidros e cerâmicas, produzir tecidos e até mesmo na indústria de ferro e aço.

A tubulação da Comgás compartilha o subsolo das cidades com as redes de outras companhias, como por exemplo de água e esgoto, eletricidade, telefonia, TV a cabo e internet.

Nas grandes cidades pode haver uma super ocupação do subsolo, o que causa um “congestionamento”. Assim, pode ocorrer da rede de uma companhia atrapalhar os serviços de ampliação, manutenção e reparos de emergências de outras empresas. Quando isto ocorre, dizemos que há uma

2. Como conviver com as interferências?

A rede de gás está espalhada por diversos lugares. Por isso, ao escavar é importante que se tenha o devido cuidado para prevenir o dano, sabendo onde a rede está e solicitando ajuda quando necessário.

Para auxiliar na prevenção de danos à rede de gás, há o

Plano de Prevenção de Danos - PPD- que consiste num con-junto de ações (assinatura de acordos, treinamentos, implantação de procedimentos) que quando colocadas

em prática pelos funcionários das empresas envolvidas evitam acidentes e desconfortos para os emprega-dos e a população, diminuindo o tempo de obra, os

custos de operação e não complicando o trânsito no local entre outras situações.

Também há uma linha direta para auxiliar na prevenção de

danos; através da qual se pode solicitar o cadastro da Comgás

3. Qual é o meu papel no PPD?

• Seguir os procedimentos;

• Não vá entrando logo de uma vez. Em caixa enterradas e espaços confinados. Use o medidor para verificar os níveis de gás, vapores tóxicos e oxigênio.

• Não leve pager, celular, vela ou qualquer outra fonte de faísca ou fogo: e jamis fume no interior de caixas e próximo a valas de obras onde haja redes de gás isso pode ser perigoso.

• Evitar danos à rede de terceiros;

4. Como evitar danos à rede de gás natural?

• Sabendo identificar a rede de gás natural;

• Saber o que fazer em caso de dano: ligar imediatamente para a Comgás (08000 110 197).

• Consultando os cadastros da Comgás;

1 - Cadastro de Geral

• Não fazendo escavações com retroescavadeiras a menos de 1 m da rede;

5. Como identificar a rede de gás natural?

Para identificar a rede de gás é necessário:

3 Fazer uma análise visual do local, procurando por válvulas, VGB (Válvula Geral de Bloqueio), abrigo do medidor, placas, postes, tachões e mourões da Comgás;

Antiga Nova

Válvula geral de bloqueio (VGB)

Estações redutoras de pressão (ERP)

Tubulação aérea

Estação redutora de pressão aérea

3 Perguntar ao zelador do prédio ou moradores se há gás natural canalizado no prédio, casa, comércio ou indústria;

Para obter informações a respeito da rede de gás antes de iniciar os trabalhos, basta entrar em contato com a Comgás:

É fácil e rápido! E você trabalha com mais segurança.

Departamento de Cadastro Av. Presidente Wilson, 816 CEP 03107-000 - São Paulo - SP Central de atendimento 24h (gratuito):

08000 110 197

[email protected]

Site:

www.comgas.com.br

• Atenção:a ausência de indícios visuais não significa que não há rede de gás no local. As razões podem ser diversas: pode ter sido utilizado o processo de furo direcional, o trecho em questão pode não ter todos os imóveis atendidos pela Comgás ou os ramais podem estar desativados.

7. Cuidados com a rede de gás durante o

rompimento da pavimentação

Para não danificarmos a rede de gás localizada no passeio,

existem algumas dicas simples, mas que não substituem a demar-cação, leitura do cadastro e a sondagem (quando necessário).

• Tente localizar o cavalete de entrada de gás, a VGB (Válvula Geral de Bloqueio) para ter uma noção da posição do ramal e da rede (em geral a 90º do ramal); lembre-se que a posição correta deve ser confirmada pelo cadastro ou, quando necessário, por um técnico da Comgás.

Desenho esquemático da localização da VGB

• Embora pouco provável, em alguns casos, uma VGB pode a l i m e n t a r m a i s d e u m c l i e n t e , c o m o n o e x e m p l o a b a i x o . I s s o s ó p o d e s e r confirmado através do croqui de ramal.

• Uma outra situação não comum, mas que pode aconte-cer, é aquela em que não há VGB entre o geral e o medi-dor do cliente. Esta situação também pode ser confirma

• Ao perfurar a pavimentação preste atenção nos ramais de clientes, pois hospitais, creches, lavanderias e restau-rantes podem parar suas atividades, resultando em transtornos, prejuízos e até mesmo a perda de vidas.

Como o gás ocupa

todo o volume que

está disponível, ele se

infiltra em galerias e

tublações e, se houver

uma faísca, este gás

pode inflamar-se e

ocasionar severos danos

8. Proteção da rede de gás contra corrosão

Para que a tubulação de gás não sofra danos em função da corrosão do seu material, existe um sistema elétrico chama-do “Proteção Catódica” Por isso, preste atenção à presença deste tipo de sistema para não danificá-lo e causar vaza-mentos de gás no futuro.

Importante:Mesmo que os dutos ou sistema de proteção catódica não tenham sido rompidos é importante que a Comgás seja avisada caso

9. Escavações próximas à rede de gás (resumo)

O melhor método de escavação quando há uma rede de gás por perto é a escavação manual. Quando esta modalidade

não pode ser utilizada, alguns cuidados devem ser toma-dos para não danificar a rede de gás com equipamentos pesados ou retroescavadeiras. Abaixo segue um guia de coisas a lembrar:

Fa ç a u m a a n á l i s e d e r i s c o p r é v i a d a a t i v i d a d e . E , identificando a rede de gás natural, pergunte-se quais são os pontos mais perigosos do trabalho e como diminuir o seu risco;

Localize a rede de gás através do cadastro, previamente solicitado à Comgás;

Confirme a posição dos dutos das redes metálicas com o auxílio do “pipe locator”e/ou sondagem;

Caso tenha dúvida, solicite “Acompanhamento de Obras” pelo telefone 08000 110 197;

Sinalize a rede de gás com tinta sobre o asfalto, estacas ou bandeiras (estas duas últimas com espaçamento máximo de 3 m entre duas consecutivas);
