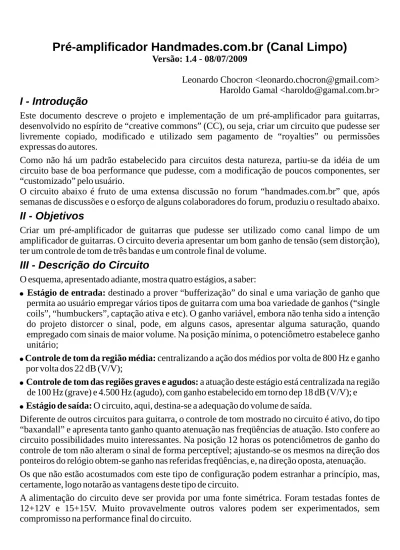

Pré-amplificador Handmades.com.br (Canal Limpo)
Versão: 1.4 - 08/07/2009Leonardo Chocron <[email protected]> Haroldo Gamal <[email protected]>
I - Introdução
Este documento descreve o projeto e implementação de um pré-amplificador para guitarras, desenvolvido no espírito de “creative commons” (CC), ou seja, criar um circuito que pudesse ser livremente copiado, modificado e utilizado sem pagamento de “royalties” ou permissões expressas do autores.
Como não há um padrão estabelecido para circuitos desta natureza, partiu-se da idéia de um circuito base de boa performance que pudesse, com a modificação de poucos componentes, ser “customizado” pelo usuário.
O circuito abaixo é fruto de uma extensa discussão no forum “handmades.com.br” que, após semanas de discussões e o esforço de alguns colaboradores do forum, produziu o resultado abaixo.
II - Objetivos
Criar um pré-amplificador de guitarras que pudesse ser utilizado como canal limpo de um amplificador de guitarras. O circuito deveria apresentar um bom ganho de tensão (sem distorção), ter um controle de tom de três bandas e um controle final de volume.
III - Descrição do Circuito
O esquema, apresentado adiante, mostra quatro estágios, a saber:
! Estágio de entrada: destinado a prover “bufferização” do sinal e uma variação de ganho que permita ao usuário empregar vários tipos de guitarra com uma boa variedade de ganhos (“single coils”, “humbuckers”, captação ativa e etc). O ganho variável, embora não tenha sido a intenção do projeto distorcer o sinal, pode, em alguns casos, apresentar alguma saturação, quando empregado com sinais de maior volume. Na posição mínima, o potenciômetro estabelece ganho unitário;
! Controle de tom da região média: centralizando a ação dos médios por volta de 800 Hz e ganho por volta dos 22 dB (V/V);
! Controle de tom das regiões graves e agudos: a atuação deste estágio está centralizada na região de 100 Hz (grave) e 4.500 Hz (agudo), com ganho estabelecido em torno dep 18 dB (V/V); e
! Estágio de saída: O circuito, aqui, destina-se a adequação do volume de saída.
Diferente de outros circuitos para guitarra, o controle de tom mostrado no circuito é ativo, do tipo “baxandall” e apresenta tanto ganho quanto atenuação nas freqüências de atuação. Isto confere ao circuito possibilidades muito interessantes. Na posição 12 horas os potenciômetros de ganho do controle de tom não alteram o sinal de forma perceptível; ajustando-se os mesmos na direção dos ponteiros do relógio obtem-se ganho nas referidas freqüências, e, na direção oposta, atenuação. Os que não estão acostumados com este tipo de configuração podem estranhar a princípio, mas, certamente, logo notarão as vantagens deste tipo de circuito.
A alimentação do circuito deve ser provida por uma fonte simétrica. Foram testadas fontes de 12+12V e 15+15V. Muito provavelmente outros valores podem ser experimentados, sem compromisso na performance final do circuito.
3 2 1 ++ ++ ++
IN
+
IN
-C 1 1 0 0 n R 1 1 K C 5 1 0 0 p R 2 4 7 0 K C 3 1 0 0 u C 4 1 0 0 u ++ ++ R 3 3 K 3 IC 1 A T L 0 7 2 3 2 1 --3 2 1 P 1 1 0 0 K G an h o C 6 2 2 u R 6 1 0 0 K R 4 3 K 3 C 2 3 3 p C 7 1 5 n R 5 3 K 3 IC1 B T L 0 7 2 6 5 7 --P 2 1 0 0 K M éd io s C 8 1 0 n C 9 1 0 0 p 1 0 0 K R 7 ++ C 1 2 1 0 u R 8 3 K 3 R 9 3 K 3 R 1 2 1 M R 1 1 1 M R 1 0 1 0 0 K C 1 1 1 0 n 3 2 1 P 3 1 0 0 K C 1 0 1 0 0 n IC 2 A T L 0 7 2 ++ 3 2 1 --C 1 6 4 7 0 p 3 2 1 P 4 5 0 0 K C 1 4 2 n 7 G ra v es A g u d o s R 1 3 2 K 2 R 1 4 3 K 3 R 1 5 3 K 3 C 1 3 1 0 0 p C 1 7 4 7 n R 1 6 3 3 K ++ 6 5 7 --IC 2 B T L 0 7 2 C 1 8 2 2 p R 1 7 1 0 0 K 3 2 1 P 5 1 0 0 K
O
U
T
+
O
U
T
-+ V + V -V-V 8 8 4 4 IC 1 IC 2
T
er
ra
IV - Placa e Layout
In In Out Out In In Out Out V- V-V+ V+ Terra Terra P1 100 K Ganho P2 100 K Médios P3 100 K Graves P4 500 K Agudos P5 100 K Master Volume + +100u100u 3K3 3K3 1 0 0 K 1 0 0 K 3 3 K 3 3 K 2 K 2 2 K 2 4 7 0 K 4 7 0 K 3 K 3 3 K 3 1 0 0 K 1 0 0 K 3 K 3 3 K 3 3K3 3 K 3 3 K 3 3 K 3 1 0 0 K 1 0 0 K + + 100u 100u + +22u22u T L 0 7 2 T L 0 7 2 100n 100n 33p 33p 1 0 0 p 1 0 0 p 4 7 n 4 7 n 2 2 p 2 2 p 1 0 n 1 0 n 15n 15n 1 0 0 p 1 0 0 p 4 7 0 p 4 7 0 p 2 N 7 2 N 7 1 0 u 1 0 u ++ 1 M 1 M C le an C h an n el C le an C h an n el w w w .h a n d m a d es .c o m .b r w w w .h a n d m a d es .c o m .b r T L 0 7 2 T L 0 7 2 1 K 1 K 1 M 1 M 100p 100p 1 0 n 1 0 n 1 0 0 K 1 0 0 K 3 K 3 3 K 3 3 K 3 3 K 3 1 0 0 n 1 0 0 n C le an C h an n el w w w .h a n d m a d es .c o m .b r12,08 cm
4
,8
0
c
m
C le an C h an n el w w w .h a n d m a d es .c o m .b r
VI - Layout para Traçagem com caneta
V - Layout Pronto para Transferir
C le an C h an n el w w w .h a n d m a d es .c o m .b r C le an C h an n el w w w .h a n d m a d es .c o m .b r C le an C h an n el w w w .h a n d m a d es .c o m .b r
VII - Lista de Material
Resistores 1 - 15nF - C7 2 - 10nF - C8, C11 1 - 1k - R1 1 - 10uF - C12 1 - 470k - R2 1 - 2n7 - C14 7 - 3k3 - R3, R4, R5, R8, R9, R14, R15 1 - 470pF - C16 4 - 100k - R6, R7, R10, R17 1 - 47nF - C17 2 - 1m - R11, R12 1 - 22pF - C18 1 - 2k2 - R13 1 - 33k - R16 Potenciômetros Capacitores 4 - 100K Lin - P1, P2, P3, P5(Eletrolíticos para no mínimo 25V) 1 - 500K Lin - P4
2 - 100nF - C1, C10 Circuitos Integrados
1 - 33pF - C2
2 - 100uF - C3, C4 2 - TL072 - IC1, IC2
3 - 100pF - C5, C9, C13 2 - Soquetes para os integrados
1 - 22uF - C6
VIII - Trabalhos Futuros
Já se encontra em andamento uma derivação deste projeto para atuar como canal “sujo” e que será apresentado em outro documento.
IX - Créditos
Os seguintes colaboradores participaram ativamente do projeto aqui apresentado:
! Haroldo Gamal (hgamal) - Projeto do circuito, protótipo inicial e documentação;
! Leonardo Chocron (plautz) - Projeto da placa de circuito impresso, protótipo e documentação; ! Scorpion - Placa de circuito impresso e Protótipo;
! Luciano Braga - Projeto da placa de circuito impresso, protótipo e um dos principais incentivadores do projeto;
! Emerson_SNK - Depuração da placa de circuito impresso e Protótipo; ! Barci (admin) - Protótipo;
! Shakal - Protótipo.
