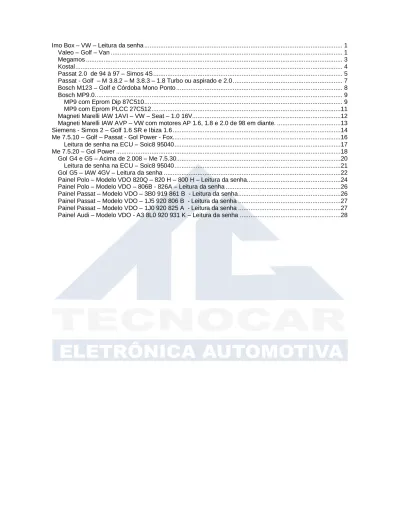

Imo Box – VW – Leitura da senha ... 1

Valeo – Golf – Van ... 1

Megamos ... 3

Kostal ... 4

Passat 2.0 de 94 à 97 – Simos 4S ... 5

Passat - Golf – M 3.8.2 – M 3.8.3 – 1.8 Turbo ou aspirado e 2.0 ... 7

Bosch M123 – Golf e Córdoba Mono Ponto ... 8

Bosch MP9.0 ... 9

MP9 com Eprom Dip 87C510 ... 9

MP9 com Eprom PLCC 27C512 ...11

Magneti Marelli IAW 1AVI – VW – Seat – 1.0 16V...12

Magneti Marelli IAW AVP – VW com motores AP 1.6, 1.8 e 2.0 de 98 em diante. ...13

Siemens - Simos 2 – Golf 1.6 SR e Ibiza 1.6 ...14

Me 7.5.10 – Golf – Passat - Gol Power - Fox...16

Leitura de senha na ECU – Soic8 95040 ...17

Me 7.5.20 – Gol Power ...18

Gol G4 e G5 – Acima de 2.008 – Me 7.5.30 ...20

Leitura de senha na ECU – Soic8 95040 ...21

Gol G5 – IAW 4GV – Leitura da senha ...22

Painel Polo – Modelo VDO 820Q – 820 H – 800 H – Leitura da senha ...24

Painel Polo – Modelo VDO – 806B - 826A – Leitura da senha ...26

Painel Passat – Modelo VDO – 3B0 919 861 B - Leitura da senha ...26

Painel Passat – Modelo VDO – 1J5 920 806 B - Leitura da senha ...27

Painel Passat – Modelo VDO – 1J0 920 825 A - Leitura da senha ...27

(2)

1

Imo Box – VW – Leitura da senha

Valeo – Golf – Van

(3)

(4)

3

Os VW atuais uttilizam dois tipos de centrais de imobilizadortes, a Megamos e a

Kostal. Podemos encontrar unidades marca Delphi, mas, são na realidade Megamos.

Megamos

A senha do imobilizador está na soic 93LC56B.

(5)

Procedimento

 Ler a eeprom 93LC56B;

 Abrir no editor de eprom ;

 Ver o endereço na linha 20 coluna 5 e 6 em Hexadecimal do arquivo lido;

Por exemplo: valor lido endereço 5 = 12 e 6 = 43;

 Abra a calculadora do Windows no modo cientifica;

 Clica em HEX e coloque o valor exemplo 1243;

 Depois clique em DEC;

 Pronto o numero achado do imobilizador é 4675 (valor em DECIMAL).

Kostal

A senha do imobilizador está na soic 93LC56B.

(6)

5

Passat 2.0 de 94 à 97 – Simos 4S

Função: Retira o imobilizador.

Procedimento:

 Regravar a soic 93C56, localizada sob a proteção metálica, com o arquivo

“TEC_passat_Simos4_ sem imo”

(7)

(8)

7

Passat - Golf – M 3.8.2 – M 3.8.3 – 1.8 Turbo ou aspirado e 2.0

Função:

 Eliminação do imobilizador;

 Correção da leitura da borboleta de aceleração.

Procedimento:

 Regravar a soic8 24C02 com o arquivo “TECpassat 1.8 T decode

(9)

Bosch M123 – Golf e Córdoba Mono Ponto

Função

 Remove totalmente o imobilizador.

Procedimento

 Regravar a Eprom 27C512 com o arquivo

“TEC_GOLF_MONO_27C512_E872_DEC”

(10)

9

Bosch MP9.0

Veículos: Com motores AT 1.0 8V e Kombi 1.6 e também Towner.

Numeração

Combustível

Imobilizador

237.906.021.

1 Álcool

Sem

237.906.021.

2 Gasolina

Sem

237.906.021.

6 Gasolina

Com

237.906.021.

7 Álcool

Com

Existem 2 tipos de centrais utilizadas no sistema MP9.0.

MP9 com Eprom Dip 87C510

(11)

Particularidades

 Utiliza Eprom Dip 87C510 de 28 pinos;

 Imobilizador Opcional;

 A eprom 87C510 pode ser trocada pela 27C512 Dip colocando um adaptador B58.

Procedimento:

 Gravar a soic 24C02 com o arquivo de decode “TEC_MP9 sem code”;

 O imobilizador está eliminado;

 Retirar sistema imobilizador:

o Central do imobilizador;

o Bobina.

Importante

o Fazer jump entre os fios 7 e 8, caso contrário a ECU da injeção ficará sem

comunicação com o scanner.

(12)

11

MP9 com Eprom PLCC 27C512

Particularidades

 Utiliza Eprom PLCC 27C512 de 32 pinos;

 Imobilizador Opcional;

Procedimento:

 Regravar a eeprom soic8 24C02 com o arquivo “TEC_MP9 sem code”;

 O imobilizador está eliminado;

 Retirar sistema imobilizador:

o

Central do imobilizador;

o

Bobina.

Importante

o Fazer jump entre os fios 7 e 8, caso contrário a ECU da injeção ficará sem

comunicação com o scanner.

(13)

Magneti Marelli IAW 1AVI – VW – Seat – 1.0 16V

Função: Retira o imobilizador.

Procedimento:

 Retirar a eprom 27C010 PLCC;

 Gravar uma outra com o arquivo de decode “TEC_AVIAVS - SEM IMO.bin”;

 Colocar a eprom gravada no local da original;

 O imobilizador está eliminado.

 Retirar sistema imobilizador:

o Central do imobilizador;

o

Bobina;

Importante

o

Fazer jump entre os fios 7 e 8, caso contrário a ECU da injeção ficará sem

comunicação com o scanner.

(14)

13

Magneti Marelli IAW 1AVP – VW com motores AP 1.6, 1.8 e 2.0 de 98 em diante.

Função: Retira o imobilizador.

Procedimento:

 Retirar a eprom 27C010 PLCC;

 Gravar uma outra com o arquivo de decode “conforme motorização”

 Colocar a eprom gravada no local da original;

 O imobilizador está eliminado.

 Retirar sistema imobilizador:

o

Central do imobilizador;

o Bobina;

Importante

o

Fazer jump entre os fios 7 e 8, caso contrário a ECU da injeção ficará sem

comunicação com o scanner.

o Cuidado, Gol e Pólo utilizam arquivos diferentes. Podendo queimar a bobina

de ignição e também ter funcionamento irregular.

(15)

Siemens - Simos 2 – Golf 1.6 SR e Ibiza 1.6

Código Siemens: 5WP 4872

Código VW: 06 A 906 019 BL

(16)

15

Soic8 93C56

Procedimento:

 Gravar o arquivo “TEC_ 93C56_Golf- DECODE”, na “Soic8 93C56”;

 O imobilizador está eliminado.

(17)

Me 7.5.10 – Golf – Passat - Gol Power - Fox

Função:

 Retira o imobilizador;

 Leitura da senha do imobilizador, na soic8 95040.

(18)

17

Procedimento:

 Gravar o arquivo “Memoria 95040 Resset Central ME 7.5.10”, na “soic 8

95040”;

 O imobilizador está eliminado.

 Retirar sistema imobilizador:

o

Central do imobilizador;

o

Bobina;

Importante

o Fazer jump entre os fios 7 e 8, caso contrário a ECU da injeção ficará sem

comunicação com o scanner.

o

Leitura de senha na ECU – Soic8 95040

Linha: 030 ou 040

Coluna: 3 e 2

Procedimento

 Ler o arquivo da soic 95040, localizada na ECU;

 Na linha 030 ou 040, localizar os pares da coluna 3 e 2, no exemplo acima “11” e

“29”;

 Na calculadora científica, digitar estes números em Hexadecimal e transformá-los

em Decimal, identificando a senha “4393”.

(19)

Me 7.5.20 – Gol Power

Função:

 Retira o imobilizador;

(20)

19

Soic 8 95040

Procedimento:

 Gravar o arquivo “TEC_Me7.5.20-95040-decode”, na “soic 8 95040”;

 O imobilizador está eliminado.

 Retirar sistema imobilizador:

o Central do imobilizador;

o

Bobina;

Importante

o Fazer jump entre os fios 7 e 8, caso contrário a ECU da injeção ficará sem

comunicação com o scanner.

(21)

Gol G4 e G5 – Acima de 2.008 – Me 7.5.30

Transponder : T45 – Não precisa randomizar, nem ser novo.

Função:

 Leitura da senha do imo na soic8 95040.

 Eliminar o imo.

(22)

21

Procedimento

 Regravar a “soic 8 95040” com o arquivo “TEC_ME 7.5.30_95040_ DECODE

TOTAL OK.BIN”.

Leitura de senha na ECU – Soic8 95040

Linha: 030 ou 040

Coluna: 3 e 2

Procedimento

 Ler o arquivo da soic 95040, localizada na ECU;

 Na linha 030 ou 040, localizar os pares da coluna 3 e 2, no exemplo acima “11” e

“29”;

 Na calculadora científica, digitar estes números em Hexadecimal e transformá-los

em Decimal, identificando a senha “4393”.

(23)

Gol G5 – IAW 4GV – Leitura da senha

Função

 Leitura da senha do imo na soic8 95320.

(24)

(25)

Painel Polo – Modelo VDO 820Q – 820 H – 800 H – Leitura da senha

Função

 Leitura da senha na soic8 93C86.

(26)

(27)

Painel Polo – Modelo VDO – 806B - 826A – Leitura da senha

Função

 Leitura da senha na soic8 93C86.

Painel Passat – Modelo VDO – 3B0 919 861 B - Leitura da senha

Função

(28)

27

Painel Passat – Modelo VDO – 1J5 920 806 B - Leitura da senha

Função

 Leitura da senha na soic8 93C86.

Painel Passat – Modelo VDO – 1J0 920 825 A - Leitura da senha

Função
