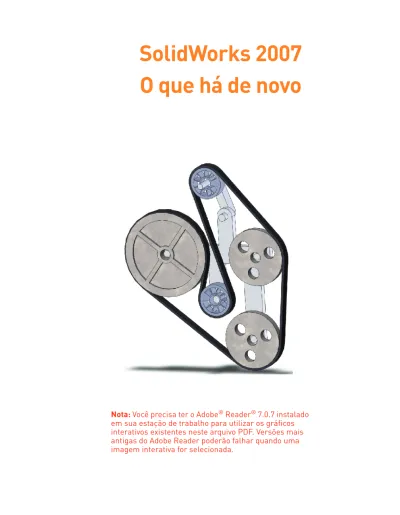

Nota: Você precisa ter o Adobe® Reader® 7.0.7 instalado em sua estação de trabalho para utilizar os gráficos interativos existentes neste arquivo PDF. Versões mais antigas do Adobe Reader poderão falhar quando uma imagem interativa for selecionada.
SolidWorks 2007
O que há de novo
Systemes S.A. (Nasdaq:DASTY). 300 Baker Avenue
Concord, Massachusetts 01742 EUA Todos os direitos reservados
Patentes nos EUA 5.815.154; 6.219.049; 6.219.055; 6.603.486; 6.611.725; 6.844.877; 6.898.560; 6.906.712 e determinadas patentes no exterior, incluindo EP 1.116.190 e JP 3.517.643. Patentes pendentes nos EUA e no exterior.
A SolidWorks Corporation é uma empresa da Dassault Systemes S.A. (Nasdaq:DASTY).
As informações e o software discutidos neste documento estão sujeitos a modificações sem aviso e não devem ser considerados compromissos da SolidWorks Corporation. Nenhum material pode ser reproduzido ou transmitido sob qualquer forma ou por qualquer meio, eletrônico ou mecânico, para qualquer finalidade, sem a expressa permissão por escrito da SolidWorks Corporation. O software discutido neste documento é fornecido sob licença e pode ser utilizado ou copiado somente de acordo com os termos dessa licença. Todas as garantias fornecidas pela SolidWorks Corporation referentes a software e documentação estão estabelecidas no Contrato de Licença e Serviço de Assinatura da SolidWorks Corporation, e nada que estiver declarado ou implícito neste documento ou seu conteúdo deve ser considerado ou julgado como
modificações ou alterações dessas garantias. SolidWorks, PDMWorks, 3D PartStream.NET, 3D ContentCentral, eDrawings e o logotipo eDrawings são marcas registradas da SolidWorks Corporation, e o FeatureManager é uma marca registrada de co-propriedade da SolidWorks Corporation. SolidWorks 2007 é o nome de um produto da SolidWorks Corporation.
COSMOSXpress, DWGeditor, DWGgateway, Feature Palette, PhotoWorks e XchangeWorks são marcas comerciais da SolidWorks Corporation.
COSMOS e COSMOSWorks são marcas registradas, COSMOSMotion e COSMOSFloWorks são marcas comerciais da Structural Research & Analysis Corporation. FeatureWorks é uma marca registrada da Geometric Software Solutions Co. Limited.
ACIS é uma marca registrada da Spatial Corporation. GLOBEtrotter e FLEXlm são marcas registradas da Globetrotter Software, Inc.
SOFTWARE PARA COMPUTADOR COMERCIAL - PROPRIETÁRIO
Direitos restritos do Governo dos EUA. O uso, a duplicação ou a divulgação pelo Governo estão sujeitos às restrições estabelecidas em FAR 52.227-19 (Software para computador comercial - Direitos restritos), DFARS 227.7202 (Software para computador comercial e documentação de Software para computador comercial ) e no contrato de licença, como aplicável
Contratante/fabricante:
SolidWorks Corporation, 300 Baker Avenue, Concord, Massachusetts 01742 EUA
Partes deste software © 1999, 2002-2006 ComponentOne Partes deste software © 1990-2006 D-Cubed Limited. Partes deste produto são distribuídas sob licença da DC Micro Development, Copyright © 1994-2006 DC Micro Development, Inc. Todos os direitos reservados. Partes deste software © 1998-2006 Geometric Software Solutions Co. Limited.
Partes deste software são © 1997-2002 Macromedia, Inc. Partes deste software © 1986-2006 mental images GmbH & Co. KG.
Partes deste software © 1996-2006 Microsoft Corporation. Todos os direitos reservados.
MoldflowXpress é © 2005 Moldflow Corporation. MoldflowXpress é coberto pela patente nos EUA no. 6.096.088 e pela patente australiana no. 721978. Partes deste software de PCGLSS 4.0, © 1992-2006, Computational Applications and System Integration, Inc. Partes deste software © 2006 Priware Limited
Partes deste software © 2001, SIMULOG.
Partes deste software © 1995-2004 Spatial Corporation. Partes deste software © 1997-2006, Structural Research & Analysis Corp.
Partes deste software © 1997-2006 Tech Soft America. Partes desse software são protegidas por copyright e são propriedade da UGS Corp. © 2006.
Partes deste software © 1999-2004 Viewpoint Corporation. Partes deste software © 1994-2006, Visual Kinematics, Inc. Copyright 1984-2005 Adobe Systems Incorporated e seus licenciados. Todos os direitos reservados.
Protegidos pelas patentes nos EUA nos. 5.929.866; 5.943.063; 6.289.364; 6.563.502; 6.639.593; 6.754.382; patentes pendentes.
Adobe, o logotipo Adobe, Acrobat, o logotipo Adobe PDF, Distiller e Reader são marcas registradas ou marcas comerciais da Adobe Systems Incorporated nos Estados Unidos e/ou em outros países. Para obter mais informações a respeito da propriedade intelectual da Biblioteca Adobe PDF, consulte o menu Sobre da Ajuda.
Este software é baseado em parte no trabalho do grupo Independent JPEG.
Outras partes do SolidWorks 2007 são concedidas por licenciados da SolidWorks.
Todos os direitos reservados
PDMWorks Enterprise software é © 1998-2006 SolidWorks Nordic AB. Todos os direitos reservados.
Outside In® Viewer Technology © 1992-2006 Stellent Chicago, Inc.
Introdução
Sobre este livro . . . xi Passando para o SolidWorks 2007 . . . xiii
Capítulo 1
Fundamentos do SolidWorks
Adicionar à biblioteca. . . 1-2 Recuperação automática, Backup e Notificação de salvar . . . 1-2 Imagens de fundo . . . 1-3 CommandManager. . . 1-3 Documentação . . . 1-3 Relatório de erros. . . 1-3 Árvore de projeto do FeatureManager . . . 1-4 Atalhos de teclado . . . 1-4 Entrada numérica. . . 1-5 Caixas de diálogo Abrir e Salvar . . . 1-5 Preparar e enviar . . . 1-6 Resposta de desempenho . . . 1-6 Captura de tela . . . 1-6 Selecionar outra . . . 1-7 Painel de tarefas. . . 1-7 Tríade. . . 1-7 Desfazer . . . 1-8 Unidades e dimensões padrão . . . 1-8 Menu Exibir . . . 1-8
Esboço 3D . . . 2-2 Relações iguais . . . 2-2 Aparar entidades . . . 2-2 Tangente à face . . . 2-2 Blocos . . . 2-3 Alinhar grade/origem . . . 2-3 Converter blocos em geometria de construção . . . 2-5 Tração e correias . . . 2-5 Correia/corrente . . . 2-6 Criação de caminho. . . 2-8 Cópia de dimensões e de relações . . . 2-9 Definir padrões de esboço . . . 2-10 Padrão de esboço linear . . . 2-10 Padrões de esboço circular . . . 2-10 Definir totalmente o esboço . . . 2-10 Relações com pontos médios . . . 2-11 Comportamento da orientação do esboço . . . 2-11 Opções de esboço . . . 2-11 Anti-alias . . . 2-11 Desfazer . . . 2-11 SketchXpert. . . 2-12 Diagnóstico . . . 2-12 Reparo manual . . . 2-13 Splines. . . 2-13 Curvatura . . . 2-13 Splines de dois pontos . . . 2-13 Manipuladores de peso e de direção . . . 2-14 Polígonos de controle . . . 2-16
Capítulo 3
Peças e recursos
Geral . . . 3-2 SelectionManager . . . 3-2 Seleção através de faces . . . 3-4 Peças com múltiplos corpos . . . 3-4 Superfícies limitantes . . . 3-4 Xperts de recursos, filetes e inclinação . . . 3-6 FeatureXpert . . . 3-6 FilletXpert . . . 3-8
Formas livres . . . 3-13 Série de Furos. . . 3-17 Preenchimento de superfície . . . 3-19
Capítulo 4
Montagens
Correia/Corrente . . . 4-2 Exibir e seleção. . . 4-4 Isolar . . . 4-4 Seleção cruzada . . . 4-5 Posicionamentos . . . 4-6 Posicionamentos pinhão e cremalheira . . . 4-6 Modo de posicionamento múltiplo. . . 4-7 Razão de engrenagem . . . 4-8 Posicionar em curva . . . 4-8 MateXpert. . . 4-8 Componentes inteligentes. . . 4-11 Inserção seletiva . . . 4-11 Ocultar componentes . . . 4-11 Melhoramentos gerais . . . 4-11 Opção de configuração de componente "em uso" . . . 4-11 Representação de rosca . . . 4-11 Submontagens flexíveis . . . 4-11 Peça aberta . . . 4-12Capítulo 5
Desenhos
Vistas quebradas . . . 5-2 Excluir vistas. . . 5-2 Folhas de desenho . . . 5-2 Navegação . . . 5-2 Renomear . . . 5-3 Reordenação . . . 5-3 Vistas relativas . . . 5-3 Vistas de seção . . . 5-4 Exibir paleta . . . 5-5Capítulo 6
Detalhamento
Vistas de anotação . . . 6-2 Setas . . . 6-2Blocos . . . 6-4 Marcas de centro . . . 6-4 Símbolos de recurso de referência . . . 6-5 Padrões de dimensionamento. . . 6-6 Letras da vista de detalhes. . . 6-6 Etiquetas de vista de detalhe . . . 6-6 Chamadas de furos . . . 6-7 Dimensões . . . 6-7 Arrastar . . . 6-7 Linhas de extensão . . . 6-7 Dimensões fracionais . . . 6-8 Travamento . . . 6-8 Snapping . . . 6-8 Desfazer . . . 6-8 DimXpert . . . 6-9 Linhas de chamada . . . 6-11 Arrastar linhas de chamada . . . 6-11 Linha de chamada com múltiplo desvio . . . 6-11 Mover e copiar anotações . . . 6-12 Notas . . . 6-12 Tabelas . . . 6-13 Melhoramentos gerais . . . 6-13 Tabelas gerais . . . 6-13 Tabelas de furos . . . 6-13 Tabelas de revisão . . . 6-15 Alinhamento de texto . . . 6-16 Desfazer . . . 6-17 Etiquetas de vista . . . 6-17 Posicição . . . 6-17 Fonte. . . 6-17
Capítulo 7
Chapa metálica
Aparar canto . . . 7-2 Flanges de aresta em arestas planas curvas . . . 7-3 Arestas curvas . . . 7-3 Requisitos . . . 7-3 Características. . . 7-4 Limitações . . . 7-4
Transformar esboços em estado planificado para o estado dobrado . . . 7-6
Capítulo 8
Outros recursos
Instalação . . . 8-2 Gerenciador de instalação do SolidWorks. . . 8-2 Unidades e dimensões . . . 8-2 Interfaces de programação do aplicativo . . . 8-2 COSMOSFloWorks™ . . . 8-5 Melhoramentos em animação . . . 8-5 Modelo de cavitação . . . 8-5 Fluxo totalmente desenvolvido em corte transversal retangular . . . 8-5 Controle de malha aprimorado . . . 8-6 Material ortotrópico . . . 8-6 Resfriador termoelétrico Peltier (TEC) . . . 8-6 Cálculos de umidade relativa . . . 8-7 Termostato . . . 8-7 Tecnologia de parede fina . . . 8-7 Exibição . . . 8-8 Iluminação . . . 8-8 Girar vista. . . 8-8 Gráficos RealView . . . 8-8 Exibição de aresta tangente . . . 8-8 DWGeditor . . . 8-9 Importar/exportar . . . 8-9 DXF 3D . . . 8-9 Cores . . . 8-9 Opções de exportação . . . 8-9 Opções de importação . . . 8-9 SolidWorks Explorer. . . 8-9 Solldagens . . . 8-10
Capítulo 9
Componentes do SolidWorks Office
Melhoramentos gerais . . . 9-2 COSMOSMotion. . . 9-3 Integração com o SolidWorks Office Premium . . . 9-3 Simulações com o SolidWorks Animator e o eDrawings . . . 9-3 Forças em dentes de engrenagens . . . 9-3 Múltiplos cenários hipotéticos (E-se) . . . 9-4 Faces que suportam carga . . . 9-4
Análise adaptativa para montagens . . . 9-5 Conectores de rolamento . . . 9-5 Aprimoramentos em conectores de parafuso . . . 9-5 Plotagens de resultados personalizadas e estrutura em árvore . . . 9-5 Simetria cíclica . . . 9-6 Plotagens de envelope P. . . 9-6 Cargas de seguidor para análise
não-linear A. . . 9-6 Forças de corpo livre. . . 9-6 Plotagem de qualidade da malha . . . 9-7 Novas opções de animação . . . 9-7 Massa remota . . . 9-7 Manipuladores de recorte de seção. . . 9-8 Sensores . . . 9-8 Aprimoramentos em conectores de mola. . . 9-8 Valores acima da tensão de escoamento em cores específicas . . . 9-8 Análise de soldagem . . . 9-9 eDrawings . . . 9-9 Cor do papel. . . 9-9 Ferramenta Carimbo . . . 9-9 Imagens . . . 9-10 Verificar atualizações . . . 9-10 Ferramenta de medida . . . 9-10 Interface do usuário . . . 9-10 Impressão . . . 9-11 Layers. . . 9-11 Resultados de análise de espessura . . . 9-11 Suporte para arquivos AutoCAD 3D DXF . . . 9-12 Integração com o Microsoft Office . . . 9-12 FeatureWorks . . . 9-13 PDMWorks Workgroup. . . 9-14 . . . 9-14 Realizar check-in de desenhos . . . 9-14 Compatibilidade entre service packs. . . 9-14 Assistente de cópia de configuração . . . 9-15 Informações do documento . . . 9-15 Múltiplos fusos horários . . . 9-15 My PDMWorks Cleanup. . . 9-15 Ajuda on-line . . . 9-15 PDMWorks Advanced Server e PDMWorks Triggers . . . 9-16
Pesquisar . . . 9-16 Selecionar etiquetas . . . 9-16 Cliente Standalone . . . 9-16 Alternar entre vaults . . . 9-17 Portal da Web. . . 9-17 PhotoWorks. . . 9-17 Materiais . . . 9-18 Exibição de materiais em opções . . . 9-20 Biblioteca de materiais . . . 9-21 Editor de cena . . . 9-22 Janela de visualização . . . 9-25 ScanTo3D. . . 9-25 SolidWorks Animator . . . 9-32 Controle de câmera. . . 9-32 COSMOSMotion . . . 9-32 Suporte aprimorado para luzes e câmera . . . 9-33 Posicionar em curva . . . 9-35 Orientação da vista . . . 9-35 SolidWorks Design Checker . . . 9-36 Correção automática. . . 9-36 Assistente de verificações de aprendizado . . . 9-36 Mesclar padrões . . . 9-37 Novas verificações de projeto. . . 9-37 Página de boas-vindas . . . 9-39 SolidWorks Routing . . . 9-40 Barras deferramentas . . . 9-40 Rota automática . . . 9-41 Flanges contrapostos . . . 9-41 Conduíte flexível . . . 9-41 Dicas rápidas de rota . . . 9-42 Comprimentodo adaptador . . . 9-42 Alterar diâmetro da rota . . . 9-42 Criar rota instantaneamente . . . 9-44 Assistente de Componente de rota . . . 9-45 Assistentes de bibliotecas e listas de-para. . . 9-47 Configurações de opções de rota. . . 9-48 Instalação. . . 9-48 SolidWorks Task Scheduler . . . 9-49 Design Checker . . . 9-49 Atualizar o PDMWorks . . . 9-49
Adicionar peças . . . 9-50 Padrão chinês . . . 9-50 Dados deconfiguração . . . 9-50 Inserir componentes de fixação. . . 9-50 Recriar componentes de fixação . . . 9-50 Caminho do arquivo do Toolbox . . . 9-51 SolidWorks Utilities . . . 9-51 Localizar e substituir textos em anotações . . . 9-51 Localizar, modificar e suprimir parâmetros de recursos . . . 9-51 Pintor de formatos . . . 9-51 Simplificar . . . 9-51
Sobre este livro
Este livro destaca e ajuda a compreender os novos recursos do software SolidWorks® 2007. Ele apresenta conceitos e oferece exemplos passo-a-passo para muitas das novas funções.
Este livro não aborda todos os detalhes das novas funções dessa versão do software. Para obter uma cobertura completa das novas funções do software SolidWorks 2007, consulte a Ajuda do SolidWorks.
Público-alvo
Este livro se destina a usuários experientes do software SolidWorks, e presume que você tenha um bom conhecimento prático em alguma das versões anteriores. Se você é um novo usuário do software, recomendamos ler o guia Início rápido, fazer as lições do Tutorial on-line e então entrar em contato com o seu revendedor para obter informações sobre turmas de treinamento do SolidWorks.
Recursos adicionais
Outros recursos onde é possível conhecer as novas funcionalidades do software SolidWorks:
• Destaques do que há de novo no SolidWorks 2007. Esse livro destaca os novos recursos do software SolidWorks. Encontra-se disponível em cópia impressa para clientes novos e clientes em atualização.
• O que há de novo interativo. Clique em ao lado dos novos itens de menu e no título dos novos e modificados PropertyManagers para conhecer as novidades sobre o comando. Um tópico de ajuda é exibido junto com o texto desse manual.
Este livro pode não incluir todos os melhoramentos realizados no software SolidWorks 2007. As últimas alterações estão documentadas nas Notas de versão do SolidWorks.
Como utilizar este livro
Use este livro juntamente com os arquivos de peça, montagem e desenho fornecidos. Leia do princípio ao fim, abrindo o documento da peça, montagem ou desenho apropriado para cada exemplo.
Para utilizar os arquivos de exemplo: 1 Instale o software SolidWorks 2007.
2 Selecione a opção de instalação dos Arquivos de exemplo. Os arquivos de exemplo estão localizados na pasta
<
dir_instalação>\
samples\whatsnew.Alguns arquivos de exemplo são utilizados por mais de um exemplo, portanto, não salve as alterações nesses arquivos exceto quando instruído para tal.
Recursos interativos
Muitas descrições de recursos em O que há de novo incluem imagens 3D ou animações de vídeo:
• As imagens 3D incluem esta anotação: Clique na imagem para a visualização 3D.
• As animações são mostradas com o ícone , clique para ativá-las.
Convenções usadas neste livro
Convenção Significado Exemplo
Negrito Qualquer ferramenta, item de menu ou arquivo de exemplo do SolidWorks
Clique em Inserir,
Referências de posicionamento. Itálico Refere-se a livros e outros
documentos, ou enfatiza o texto
Consulte o Início rápido do SolidWorks.
Dica Quando criar um
modelo 3D, primeiro faça o esboço em 2D, e então crie o recurso 3D extrudado.
Conversão de arquivos antigos do SolidWorks para o SolidWorks 2007
A abertura de um documento de versões anteriores do SolidWorks pode levar um tempo adicional. Após o arquivo ser aberto e salvo, o tempo das aberturas subseqüentes voltará ao normal.O Assistente de conversão do SolidWorks converte automaticamente todos os arquivos de versões anteriores para o formato da versão 2007. Para acessar o Assistente de conversão, clique em Iniciar, em seguida Todos osprogramas, SolidWorks 2007,
Ferramentas SolidWorks, Assistente de conversão. São criados dois arquivos de relatório na pasta de conversão:
• Conversion Wizard Done.txt contém a lista de arquivos convertidos. • Conversion Wizard Failed.txt contém a lista de arquivos que não foram
convertidos.
SolidWorks Service Packs
Se você for um cliente de assinatura SolidWorks, aproveite os service packs publicados periodicamente no website da SolidWorks. Esses service packs contêm atualizações de software para o SolidWorks 2007. Para verificar se já existe um novo service pack, clique em Ajuda, Verificar atualizações.
F u n d a m e n t o s d o S o l i d W o r k s
Este capítulo descreve os melhoramentos aplicados aos componentes fundamentais e na interface do usuário do SolidWorks nas seguintes áreas:
Adicionar à biblioteca
Recuperação automática, Backup e Notificação de salvar
Imagens de fundo
CommandManager
Documentação
Relatório de erros
Árvore de projeto do FeatureManager
Atalhos de teclado
Entrada numérica
Caixas de diálogo Abrir e Salvar
Preparar e enviar
Resposta de desempenho
Captura de tela
Selecionar outra
Painel de tarefas
Tríade
Desfazer
Unidades e dimensões padrão
Menu ExibirAdicionar à biblioteca
Adicionar à biblioteca de projetos mudou para Adicionar à biblioteca. A ferramenta Adicionar à biblioteca foi adicionada ao Painel de tarefas na guia
Biblioteca de projetos.
O PropertyManager de Adicionar à biblioteca é aberto quando você clica na
ferramenta no Painel de tarefas ou arrasta um item de um documento do SolidWorks até esse painel. No PropertyManager é possível especificar os itens a serem
publicados, nomes de arquivos, nomes de pastas e outras opções.
Recuperação automática, Backup e Notificação de salvar
Em Ferramentas, Opções, Opções do sistema, Backup/Recuperar, é possível especificar:
• Ser lembrado para salvar documentos e em que intervalos.
• A pasta para salvar arquivos de recuperação automática.
• O número de dias para reter o backup.
Se optar por ser lembrado para salvar documentos, uma caixa transparente será exibida se o documento atual não tiver sido salvo dentro do intervalo especificado (minutos ou número de alterações). A caixa de mensagem contém comandos para salvar o documento atual ou todos os documentos; ela desaparece após alguns segundos.
Se a recuperação automática for iniciada, os arquivos salvos estarão disponíveis na guia Recuperação de documento do Painel de tarefas na próxima vez que o aplicativo SolidWorks for aberto. É possível abrir arquivos recuperados e os arquivos salvos individualmente, ou então clicar em Abrir todos.
Imagens de fundo
É possível utilizar uma imagem fornecida com o software ou uma imagem própria como plano de fundo para a área de gráficos e para a área da árvore de projetos do FeatureManager. Clique em Ferramentas, Opções, Opções
do sistema, Cores. Selecione um esquema emEsquema de cor atual, ou procure um
Arquivo de imagem em Aparência do
plano de fundo.
CommandManager
No menu de atalho do CommandManager, Exibir descrição foi substituído por
Usar botões grandes com texto. Você também pode selecionar ou desmarcar
Usar botões grandes com texto em Ferramentas, Personalizar, Barras de
ferramentas.
É possível arrastar barras de ferramentas inteiras da área de gráficos ou da borda da janela até a área de controle do CommandManager.
Documentação
Os kits de mídia do software são fornecidos com dois novos documentos: a Referência rápida e o Guia de início rápido. A Referência rápida também está disponível no menu Ajuda.
O documento PDF O que há de novo agora inclui gráficos interativos. É possível visualizar imagens em 3D e executar animações de vídeo.
O arquivo de ajuda compilado Instalação e Administração (.chm) combina e substitui vários documentos, tendo sido otimizado para permitir um acesso mais rápido.
Relatório de erros
É possível interromper o processo de construção na ocorrência de cada erro, para permitir o conserto individual das falhas em recursos. Para escolher a ação a ser realizada pelo software quando este encontrar erros durante a criação ou reconstrução de modelos, em Ferramentas, Opções, Opções do sistema, Geral, selecione Parar,
Continuar ou Perguntar em Quando ocorre erro de reconstrução. Na árvore de projeto do FeatureManager, posicione o ponteiro sobre o item com erro para visualizar a explicação em uma dica de ferramenta.
Se você arrastar a barra de reversão até uma posição específica, o modelo será reconstruído até esta posição, independente de erros. O modelo não estará reconstruído se:
• O documento não for o de nível mais alto.
• O recurso com o erro ficar diretamente acima da barra de reversão. • A peça não tiver mais erros na reconstrução atual do que tinha na anterior.
Árvore de projeto do FeatureManager
A árvore de projeto do FeatureManager se expande, se recolhe e rola somente quando solicitado. Para recolher todos os itens, clique com o botão direito e selecioneRecolher itens, ou então pressione Shift+C.
Para alternar a exibição do painel esquerdo (árvore de projeto do FeatureManager, PropertyManagers, etc.) clique em no centro da borda do painel, clique em Exibir,
Área da árvore do FeatureManager, ou pressione F9.
É possível salvar os modelos com a barra de reversão posicionada em qualquer lugar. Ao abrir o documento, é possível utilizar os comandos de reversão e arrastar a barra da posição salva.
Atalhos de teclado
A interface para o gerenciamento de atalhos de teclado permite redefinir (adicionar, excluir ou alterar) atalhos para todos os comandos. É possível atribuir múltiplos atalhos a comandos.
Na caixa de diálogo, selecione um comando e pressione uma tecla ou uma combinação de teclas para o atalho.
É possível visualizar os comandos por categoria, exibir todos os comandos ou
somente os comandos com atalhos atribuídos dentro das categorias. Strings de texto inseridas no campo Pesquisar filtram a lista Comando na categoria selecionada. Ícones de macros com atalhos aparecem na categoria Ferramentas.
Imprimir lista exibe a caixa de diálogo Configurar impressão para que você possa imprimir a lista atualmente selecionada. Copiar lista copia a lista atual na área de transferência para que você possa colá-la em documentos como Word ou Excel. Para reinicializar todos os atalhos nos padrões do sistema, clique em Redefinir com
valores predet.
Consulte Personalizar teclado na ajuda.
Entrada numérica
Barras deslizantes e botões giratórios horizontais foram adicionados aos controles numéricos como os encontrados nos PropertyManagers de Câmera e Cores.
Caixas de diálogo Abrir e Salvar
O estilo de exibição (Miniaturas, Lado a lado, etc.) que você selecionar no menu
Exibir nas caixas de diálogo Abrir e Salvar será lembrado quando esses diálogos forem acessados novamente.
É possível selecionar múltiplos arquivos com Ctrl e Shift na caixa de diálogo Abrir. Uma mensagem informa se a combinação de teclas já foi
atribuída a outro comando. Se você decidir usar o atalho para o novo comando, ele será removido do comando antigo.
Botão giratório para entrada numérica
Barra deslizante para valores angulares
Preparar e enviar
Preparar e enviar copia arquivos (peças, montagens, desenhos, referências, tabelas de projeto, arquivos do Fichário de projetos, resultados do COSMOS® e conteúdo do PhotoWorks) em uma pasta ou arquivo zip especificado. No SolidWorks, clique em
Arquivo, Preparar e enviar. No Windows Explorer ou no File Explorer do Painel de tarefas do SolidWorks, clique com o botão direito em um documento do SolidWorks e selecione SolidWorks, Preparar e enviar . No SolidWorks Explorer, clique em
Preparar e enviar .
Na caixa de diálogo Preparar e enviar, o documento selecionado é listado juntamente com as referências. Você pode optar por incluir desenhos e arquivos PhotoWorks e adicionar um prefixo ou sufixo aos nomes de arquivos. Se você salvar os resultados em um arquivo zip, é possível enviá-lo por e-mail.
Consulte Preparar e enviar na ajuda.
Resposta de desempenho
As respostas sobre o desempenho são enviadas através do serviço da web em vez de e-mail. Em Ferramentas, Opções, Opções do sistema, Geral, a opção Ativar
e-mail de desempenho foi substituída por Habilitar resposta de desempenho.
Captura de tela
Clique em Captura de tela (barra de ferramentas padrão) ou em Exibir, Captura
de tela para copiar o conteúdo da janela ativa ou da viewport na área de transferência. Você poderá então colar essa imagem em outros aplicativos (Microsoft Word, Microsoft Excel, etc.).
A imagem é capturada sem menus de interface do usuário.
Selecionar outra
A caixa de diálogo Selecionar outra exibe ícones para os tipos de elementos na lista. As faces ocultas não são exibidas. A lista mostra as entidades na ordem de penetração. Destaques são exibidos em múltiplas vistas. É possível rolar a lista com o botão médio do mouse.
Painel de tarefas
A guia SolidWorks Resources possui um link para Grupos de usuários , um website para localizar e fazer parte de grupos de usuários do SolidWorks, e um link para Notícias.
A guia Exibir paleta contém vistas de desenhos. Consulte Exibir paleta na página 5-5.
A guia Recuperação de documento aparecerá com os documentos recuperados automaticamente caso o sistema tenha travado. Consulte Recuperação automática,
Backup e Notificação de salvar na página 1-2.
Tríade
A tríade foi aprimorada para poder ser fixada mais facilmente na geometria. Mover a esfera central arrasta o objeto, em vez da tríade.
A tríade está maior e, quando apropriado, exibe anéis de rotação. O movimento de rotação pode fazer snap em ângulos. Clique com o botão direito no anel e selecione:
• Snap ao arrastar • Girar em 90 graus° • Girar em 180 graus° Consulte Tríade na ajuda.
Desfazer
O comando Desfazer está disponível em um número maior de áreas do SolidWorks, incluindo:
• Ações em esboços mesmo após sair do esboço. Consulte Desfazer na página 2-11.
• Movimentação e supressão de componentes.
• Criação e modificação de dimensões e anotações no contexto do desenho.
Unidades e dimensões padrão
Quando o SolidWorks cria novos modelos ao iniciar, a caixa de diálogo Unidades e
dimensões padrão solicita que você escolha as unidades padrão (IPS, MMGS, etc.) e as dimensões padrão (ISO, ANSI, etc.). É possível alterar as unidades e os padrões de documentos individuais posteriormente em Ferramentas, Opções, Propriedades
do documento. Isso substitui a seleção durante a instalação do SolidWorks.
Menu Exibir
Itens adicionados ao menu Exibir:
Consulte Captura de tela na página 1-6.
No modo de tela inteira, as bordas do SolidWorks (incluindo a área do FeatureManager, o Painel de tarefas e a barra de status) e os menus do nível mais alto ficam ocultos. É possível acessar os menus mantendo o ponteiro parado na parte superior da tela. A visibilidade das barras de ferramentas, barra de status, painel de tarefas e a área do FeatureManager é armazenada separadamente para o modo normal e para o modo de tela inteira.
Captura de tela Luzes Tela inteira (F11) Área da árvore do FeatureManager (F9) Linhas de
separação
Câmeras Barras de
G e r a ç ã o d e e s b o ç o
Este capítulo descreve os melhoramentos na geração de esboços aplicados nas seguintes áreas:
Esboço 3D
Blocos
Copiar dimensões e relações
Definir padrões de esboço
Definir total do esboço
Relações com pontos médios
Comportamento da orientação do esboço
Opções de esboço
SketchXpert
SplinesEsboço 3D
Relações iguais
É possível adicionar relações iguais em todas as entidades de esboço 3D aplicáveis.
Aparar entidades
Todas as opções de aparagem, Aparagem ativa , Aparar e remover a parte interna
, etc. estão disponíveis em qualquer esboço 2D criado em um plano de esboço 3D. Anteriormente era possível utilizar a ferramenta de aparagem, mas não selecionar o seu tipo.
Tangente à face
É possível adicionar relações Tangente ou Curvatura igual entre faces adjacentes e splines 2D ou 3D. Selecione a face, a aresta e o spline, em seguida adicione a relação.
Blocos
Os aprimoramentos para blocos facilitam: • Orientar e alinhar esboços
• Modelar polias e rodas dentadas para correntes • Modelar mecanismos de cames
Alinhar grade/origem
Anteriormente os blocos herdavam as localizações de suas origens dos respectivos esboços-pai. Agora, a origem de um bloco é alinhada à orientação da entidade de esboço.
Local da origem
É possível alterar a localização e a orientação da origem para blocos e esboços.
Alinha grade/origem substitui Alinhar grade.
Para utilizar Alinhar grade/origem com blocos:
1 Crie blocos a partir de diversas entidades de esboço.
2 No modo Editar bloco, clique em
Ferramentas, Ferramentas de esboço, Alinhar,
Alinhar grade/origem.
3 No PropertyManager, em Seleções:
• Selecione um vértice ou ponto para alterar a origem do Local de origem do esboço. • Clique em eixo X (horizontal) ou eixo Y
(vertical), e selecione uma linha para mudar a orientação da origem do esboço.
4 Clique em .
É possível selecionar entidades de esboço externas ou internas para definir a orientação e a localização no eixo X ou no eixo Y.
Localização da origem com base na posição do bloco
Origem antiga Nova origem
Nova origem (vértice) e nova orientação (eixo X)
Quando você altera a origem ou a orientação do bloco:
• A geometria dentro do bloco utiliza o novo sistema de coordenadas. • É exibida uma advertência se as relações existentes conflitam com o novo
sistema de coordenadas. Exclua as relações para aplicar o novo sistema de coordenadas.
• Não existe associação entre o bloco e as referências selecionadas após a aplicação das alterações.
Utilização de Alinhar grade/origem em esboços
Os recursos disponíveis para esboços são similares aos blocos, com a exceção de que você pode reposicionar:
• Somente a origem de quaisquer entidades do esboço. • Todas as entidades de esboço do modelo.
Consulte Alinhar grade/origem na ajuda. Esboço original
Selecione nova origem e eixo
O esboço é reorientado Selecione somente uma
nova origem
Converter blocos em geometria de construção
É possível alternar entre geometria normal e de construção com a ferramenta
Geometria de construção (ferramentas de esboço). O ícone dos blocos de geometria de construção é exibido com uma borda tracejada na árvore de projeto do FeatureManager.
Tração e correias
Utilizando novas relações e entidades de esboço é possível criar esboços de layout para criar estes mecanismos:
• Conjuntos de múltiplas engrenagens • Polias para cabos e correias
• Sistemas de rodas dentadas para correntes Relação de tração
A nova relação Tração permite criar restrições de rotação relativa entre blocos usados para representar polias ou rodas dentadas. Quando você adiciona uma relação de Tração , ela acrescenta uma relação tangente entre círculos, ou entre círculos e entidades lineares.
• Círculos. Simule mecanismos de engrenagens criando distâncias de rolagem iguais entre duas ou mais entidades circulares.
Geometria de construção
Mecanismos de engrenagens podem incluir:
• Blocos, como dois ou mais círculos, cada um definido como um bloco. • Relações e dimensões entre os centros dos círculos impedem o
deslocamento durante a rotação.
• Relações de tração entre os dois círculos externos e o círculo interno.
• Círculos e entidades lineares. Simule o mecanismo de pinhão e cremalheira com uma relação de tração entre duas entidades.
O mecanismo do tipo pinhão e cremalheira pode incluir: • Círculo com uma relação fixa no ponto central.
• Blocos, como um círculo e um esboço linear definidos como blocos. • Relação de tração entre o círculo e a linha horizontal.
Consulte Blocos em peças e montagens na ajuda.
Correia/corrente
Simule um mecanismo de cabo-polia ou corrente através da criação de esboços: • Círculos ou arcos para representar polias, dentes de engrenagem ou
rodas dentadas.
• Linhas tangentes contínuas e arcos para representar o caminho da correia ou da corrente.
É possível adicionar uma relação fixa ao centro de um círculo, mas utilize relações horizontais e verticais, dimensões ou geometria de construção para localizar os centros de círculos adicionais. A adição de múltiplas relações fixas tem o
potencial de restringir os graus de liberdade.
Todas as entidades de esboço ao longo do caminho são tangentes, mas não é possível selecionar nenhuma única entidade independentemente.
Para criar um mecanismo utilizando Correia/corrente:
1 Abra \sketching\belt_chain.sldprt.
2 Clique em Correia/corrente (barra de ferramentas Blocos) ou
Ferramentas, Entidades de esboço, Correia/corrente.
3 No PropertyManager, em Componentes da correia, selecione os três círculos, da esquerda para a direita, para que Componentes de polia
adicionem a correia em volta de cada círculo.
4 Clique na seta apontando para cima no pequeno círculo para fazer a correia se mover sob o círculo.
5 Clique em .
Consulte Correia corrente na ajuda.
Criação de caminho
Um caminho permite criar uma relação de tangência entre uma cadeia de entidades de esboço e uma outra entidade de esboço. Por exemplo, é possível modelar perfis de cames onde a relação de tangência entre a came e o respectivo seguidor se altera automaticamente à medida que a came gira.
Uma vez criado o caminho, todas as entidades de esboço no caminho são
selecionadas automaticamente. Para selecionar uma entidade de esboço individual no caminho, clique com o botão direito e assinale Selecionar outra.
Para criar um caminho:
1 Abra \sketching\create_path.sldprt.
2 Selecione os dois arcos e as duas linhas na came, em seguida clique em Criar caminho (barra de ferramentas Esboço) ou Ferramentas, Ferramentas de esboço, Criar caminho, então clique em para fechar o PropertyManager.
3 Selecione qualquer arco na came e a linha do arco inferior no seguidor.
4 No PropertyManager, em Adicionar relações, clique em Tangente e então clique em .
5 Selecione o centro do pequeno arco e gire a came.
Consulte Criar caminho na ajuda.
Cópia de dimensões e de relações
A ferramenta Copiar entidades permite copiar dimensões e relações para um novo local, juntamente com as entidades do esboço às quais pertencem. Esse recurso se aplica a:
• Blocos ou outras entidades de esboço
• Relações e dimensões entre entidades de esboço.
• De/para ou X/Y em Parâmetros
Consulte Copiar entidades na ajuda.
Relações são copiadas apenas se houver a seleção de Manter
relações em Entidades a copiar.
Selecione entidades de esboço ou blocos com dimensões e relações
Copie entidades de esboço ou blocos para reter todas as dimensões e relações
Definir padrões de esboço
Padrão de esboço linear
• Selecione a aresta de uma peça ou montagem para definir a
Direção 1 do eixo X.
• A Direção 2 do eixo Y fica ativa assim que você seleciona a Direção 1.
Padrões de esboço circular
Selecione a aresta de uma peça ou montagem para definir a direção do padrão.
Definir totalmente o esboço
Com a ferramenta Definir totalmente o esboço , o aplicativo SolidWorks calcula as dimensões e relações necessárias para definir totalmente um esboço indefinido. É possível acessar Definir totalmente o esboço a partir de qualquer ponto com qualquer combinação de dimensões e relações já adicionadas.
Para definir totalmente um esboço:
1 No modo Editar esboço, clique em Definir totalmente o esboço (barra de ferramentas Dimensões/relações) ou Ferramentas, Relações, Definir
totalmente o esboço.
O PropertyManager de Definir totalmente o esboço é apresentado.
2 Em Entidades a serem totalmente definidas selecione uma das seguintes opções:
• Todas as entidades no esboço • Entidades selecionadas
3 Clique em Relações e opte por Selecionar tudo, Desfazer seleção de todos, ou selecione relações individuais.
4 Clique em Dimensões e selecione um esquema e um posicionamento para a dimensão.
Se você não selecionar a Direção 1 primeiro, será necessário selecionar manualmente a
Direção 2 para ativá-la.
Em alguns esboços, apenas determinadas relações e dimensões podem definir o esboço totalmente. Limitar a seleção pode impedir que o esboço seja totalmente definido.
5 Clique em Calcular em Entidades a serem totalmente definidas, em seguida clique em .
Consulte Definir totalmente o esboço na ajuda.
Relações com pontos médios
Os aprimoramentos na relação com o ponto médio em esboços 2D permitem: • Adicionar relações coincidentes entre o ponto médio de um arco e outro
ponto.
• Adicionar relações de ponto médio, relações horizontais ou verticais entre o ponto médio de uma aresta e um ponto.
• Use o menu de atalho e escolha Selecionar ponto médio para qualquer entidade de esboço enquanto o PropertyManager de Adicionar relações
estiver em exibição.
Comportamento da orientação do esboço
O comportamento da orientação do esboço é mais consistente com a ferramenta
Normal a (barra de ferramentas Vistas padrão). Usando o comando Normal a
com esboços criados em um plano ou em uma face de modelo produz resultados de orientação uniformes. Também é minimizada a torção necessária para que os modelos sejam exibidos na face normal ao plano ou face selecionada.
Opções de esboço
Anti-alias
É possível exibir entidades de esboço em modo anti-alias. Clique em Opções, Opções
do sistema, Exibir/seleção, então selecione Arestas/esboços anti-alias.
Desfazer
É possível desfazer ações em esboços após sair do esboço. Retorne para o modo
Editar esboço e clique em Desfazer (barra de ferramentas Padrão). O ponto pode ser o centro de um círculo, um ponto de esboço ou de uma linha.
SketchXpert
O SketchXpert, anteriormente Resolver conflitos, inclui alterações no PropertyManager e soluções visuais para esboços sobredefinidos. Códigos de cores representam os estados do esboço:
• Amarelo indica que uma relação ou dimensão é válida, mas está em conflito. • Vermelho indica que nenhuma solução pode ser encontrada para a
relação ou dimensão.
Clique em Sobredefinido na barra de status para diagnosticar ou reparar o esboço manualmente.
Diagnóstico
A solução Diagnóstico gera várias soluções potenciais em Resultados. É possível selecionar as diversas soluções potenciais utilizando e em Exibindo solução.
Esboços inteiramente definidos Esboço sobredefinido (amarelo) com uma dimensão que não tem solução válida (vermelho)
Esboço sobredefinido
Solução 3. Excluir a segunda dimensão 100
Solução 1. Excluir a segunda dimensão 70
Os resultados da solução aparecem:
• Na área de gráficos onde o esboço é atualizado
• Em Mais informações/opções, onde a entidade do esboço é listada
Reparo manual
Reparo manual gera uma lista de dimensões e relações no esboço. Para reparar um esboço, selecione uma ou mais relações em Dimensões/relações conflitantes e pressione Excluir ou Suprimir.
Consulte SketchXpert na ajuda.
Splines
Os aprimoramentos para splines incluem:
• Comportamento correto nas extremidades não restritas do spline ao arrastar o polígono de controle.
• Opções nos PropertyManagers de Spline e Escala da curvatura. • Controle individual para peso e direção do spline.
• Novos manipuladores para o polígono de controle.
Curvatura
No PropertyManager do Spline, em Opções, é possível selecionar Exibir curvatura
para exibir os combos de curvatura.
No PropertyManager da Escala da curvatura, a escala Densidade ajusta o número de combos de curvatura que podem ser exibidos.
Splines de dois pontos
Com o spline de dois pontos, que incluem manipuladores de curvatura nos dois extremos, em Opções você pode aumentar ou diminuir o grau do spline.
Manipuladores de peso e de direção
Manipuladores de spline possuem controles individuais para peso e direção (vetor).
As cores dos manipuladores indicam o estado da operação (se aplica a todos os manipuladores de spline)
Inativo: O manipulador não está selecionado.
Selecionado: Você selecionou o manipulador com o ponteiro, mas não ocorreu nenhum movimento.
Ativo: Você moveu o manipulador, mas não definiu a posição do ponto do spline.
Ativado O manipulador foi movido e o ponto do spline foi colocado na nova posição.
Restrito: Inclui dimensões ou relações de restrição.
Controle gráfico Função Resultado
Arraste um dos manipuladores circulares para controlar o peso e a direção (vetor) da tangência assimetricamente.
Pressione Alt e arraste um dos manipuladores circulares para controlar o peso e a direção (vetor) da tangência
simetricamente.
Ajuste o peso da tangente. Ajuste a Direção radial da tangente (vetor). Ajuste Peso da tangente e Direção radial da tangente (vetor).
Ativação
Selecione o spline para exibir todos os manipuladores que não são tangentes. Arraste um dos manipuladores
em forma de flecha para controlar o peso da tangência assimetricamente.
Pressione Alt e arraste um dos manipuladores em forma de flecha para controlar o peso da tangência simetricamente. Arraste um dos manipuladores em forma de diamante para controlar a direção (vetor) da tangência.
A tangência é aplicada simetricamente ao ponto do spline.
Exibir
Selecione um ponto do spline para exibir o manipulador.
PropertyManager do spline
Quando você pressiona Alt e arrasta um dos manipuladores em flecha, o peso é exibido para Peso da tangente 1 e para Peso da tangente 2 em Parâmetros. Isso indica um ajuste simétrico no ponto do spline. Embora os pesos de Peso da tangente 1
e Pesoda tangente 2 não tenham de ser iguais, eles são ajustados simetricamente.
Polígonos de controle
Novos manipuladores para polígonos de controle facilitam a modificação de splines. Arraste um polígono de controle para alterar a exibição de pontos para triângulos. Após arrastá-lo, será adicionado um nó ao polígono. A flecha da tangência que é exibida coincide com o comprimento ou com o segmento do polígono onde está aplicada.
P e ç a s e r e c u r s o s
Este capítulo descreve os melhoramentos aplicados em recursos nas seguintes áreas:
Geral
Superfícies limitantes
Xperts de recursos, filetes e inclinação
Formas livres
Série de furosGeral
SelectionManager
O SelectionManager, disponível somente nos recursos de loft, varredura e superfície limitante, combina e substitui a seleção de contorno e a seleção inteligente,
oferecendo uma capacidade de seleção aprimorada.
• Você pode selecionar arestas e entidades de esboço, o que não era possível na seleção inteligente.
• É possível selecionar entidades em múltiplos esboços, bem como em combinação com arestas de modelos.
• Conjuntos de seleção abertos são aparáveis agora e extensíveis em ambas as extremidades, independente de como foram criados.
• Pontos paramétricos de aparagem fazem snap na geometria, portanto, se esta é modificada, a aparagem também é.
Para utilizar o SelectionManager:
1 Abra Features\SelectionManager.sldprt.
2 Clique em Ressalto/base por loft (barra de ferramentas Recursos) ou em Inserir, Ressalto/base, Loft.
3 Selecione a linha de esboço mostrada.
O SelectionManager aparece. A ferramenta Selecionar grupo fica ativa.
4 No SelectionManager, clique no botão para que ele permaneça disponível.
5 Selecione as três entidades de conexão de esboço e, em seguida, clique em .
Grupo fechado
<
1> aparece em
Perfis . 6 No SelectionManager:a) Clique em Selecionar loop fechado . b) Selecione OK automático para seleções.
É também possível clicar com o botão direito na área de gráficos e, em seguida, clicar no SelectionManager para ativá-lo.
7 Selecione os dois loops individualmente na mesma área aproximada para adicioná-los a Perfis no PropertyManager como Loop fechado
<
1> e <
2>.
8 No PropertyManager, clique em Curvas-guia .
9 Clique em Selecionar grupo e selecione a primeira seção da curva-guia mostrada.
A chamada aparece indicando que existe um segmento de esboço tangente.
10Clique na chamada para selecionar automaticamente o segmento de esboço tangente.
A chamada muda de cor, indicando que o segmento de esboço tangente está selecionado.
11Selecione o próximo segmento nessa curva-guia e, em seguida, clique na chamada para selecioná-lo.
Clique em .
12Clique em Selecionar loop aberto , em seguida selecione as três curvas-guia restantes.
Uma seleção de Grupo aberto e três seleções de Loop aberto são listadas em Direção 2.
13Clique em no PropertyManager.
Seleção através de faces
Quando criar ou editar filetes e chanfros, clique na opção Selecionar através das faces no PropertyManager para ativar a seleção de arestas através de faces que as ocultam.
Peças com múltiplos corpos
Os seguintes itens são configuráveis para cada corpo da peça com múltiplos corpos:
• Ocultar/Exibir • Cor
• Textura
Superfícies limitantes
O recurso de superfície limitante permite a criação de superfícies que podem ser tangentes ou com curvatura contínua em ambas as direções (todos os lados da superfície). Na maioria dos casos isso fornece um resultado com qualidade superior à ferramenta de loft.
Para criar um recurso de superfície limitante:
1 Abra Features\BoundarySurface.sldprt.
2 Clique em Superfície limitante (barra de ferramentas Superfície) ou
Inserir, Superfície, Superfície limitante. 3 Em Direção 1:
a) Selecione a aresta mostrada para Curvas.
b) Selecione a outra aresta mostrada.
Aresta
<
2> está listada em
Direção 1. Aparece uma visualização.c) Selecione Aresta
<
1> e selecione
Curvatura à face em Tipo de tangente como uma restrição. Repita para a Aresta<
2>.
As chamadas da aresta são atualizadas para mostrar a restrição Curvatura à face. A superfície limitante tem agora curvatura contínua ao longo de ambas as arestas em
Direção 1.
4 Em Direção 2:
a) Selecione uma das curvas de esboço 3D em
Curvas.
O SelectionManager aparece com a ferramenta
Selecionar loop aberto ativa. b) Clique no botão para que o
SelectionManager permaneça disponível. c) Clique em .
Loop aberto
<
1> está listado em
Direção 2. d) Selecione a outra curva deesboço 3D e clique em . 5 Clique em no PropertyManager.
Consulte Superfície limitante na ajuda.
Selecione as arestas aproximadamente no mesmo ponto para impedir que haja torção. Você também pode clicar com o botão da direita do mouse na área de gráficos e selecionar Inverter
conectores.
Direção 1 e Direção 2 são
totalmente intercambiáveis. Você poderia ter selecionado as curvas de esboço 3D para a Direção 1 e as arestas para a Direção 2 e obter os mesmos resultados. Curvatura à face Clique na imagem para a visualização 3D
Xperts de recursos, filetes e inclinação
O FeatureXpert, utilizando a Tecnologia de recurso inteligente da SolidWorks (SWIFT™ - SolidWorks Intelligent Feature Technology), gerencia para você os
recursos de filete e de inclinação para que seja possível se concentrar no seu projeto. O FeatureXpert é um de três Xperts relacionados:
• FeatureXpert. Trabalha em segundo plano para resolver erro snos filestes de raio constante ou esboços de plano neutro.
• FilletXpert. Gerencia a criação e modificação de todos os filetes de raio constante.
• DraftXpert. Gerencia a criação e modificação de todos os esboços de plano neutro.
FeatureXpert
Quando você adiciona ou altera filetes de raio constante ou inclinações de plano neutro que provocam erros de reconstrução, o FeatureXpert automaticamente conserta esses erros. O FeatureXpert pode alterar a ordem dos recursos na árvore de projeto do FeatureManager ou ajustar as propriedades de tangente para que a peça possa ser reconstruída com sucesso.
Para adicionar recursos utilizando o FeatureXpert:
1 Abra Features\Xperts\FeatureXpert01.sldprt.
2 Clique em Filete (barra de ferramentas Recursos) ou Inserir, Recursos,
Filete/arredondamento.
3 No PropertyManagement, clique em Manual. 4 Em Itens a aplicar filete:
a) Defina o Raio como 0,25.
b) Selecione as duas faces vermelhas para
Arestas, faces, recursos e loops .
5 Clique em .
Use o FilletXpert e o DraftXpert quando quiser que o software SolidWorksgerencie a estrurura dos recursos subjscentes. Use os PropertyManagers Filete e Inclinação manuais quando quiser manter controle no nível do recurso.
Se você estiver com o PhotoWorks ativo, assegure-se de que Exibir materiais do
PhotoWorks no SolidWorks (PhotoWorks, Opções do sistema) esteja desmarcado
para que as cores do modelo possam ser visualizadas.
A caixa de diálogo O que está errado aparece. O erro de filete é realçado no diálogo, indicando que você pode tentar consertá-lo utilizando o FeatureXpert.
6 Clique no FeatureXpert.
O FeatureXpert conserta o erro criando múltiplos filetes em vez de um que contenha ambas as faces. Veja a árvore de projeto do FeatureManager.
Para alterar recursos utilizando o FeatureXpert:
1 Abra Features\Xperts\FeatureXpert02.sldprt.
A peça inteira é filetada com um filete de 0,5 polegadas (1,27 cm) de raio. 2 Clique duas vezes no recurso Fillet1 na árvore de projeto
do FeatureManager para exibir a dimensão do filete na área de gráficos.
3 Clique duas vezes na dimensão.
4 No diálogo Modificar, altere a dimensão para 0,25, em seguida
clique em .
5 Clique em Reconstruir (barra de ferramentas padrão) ou Editar,
Reconstruir.
A caixa de diálogo O que está errado aparece. O erro de filete fica destacado no diálogo.
6 Clique no FeatureXpert.
O FeatureXpert cria filetes individuais como necessário e os coloca em ordem correta na árvore de projeto do FeatureManager para permitir a solução do modelo.
FilletXpert
O FilletXpert gerencia, organiza e reordena os filetes para você, de maneira que você possa se concentrar na intenção do projeto. O FilletXpert pode:
• Criar múltiplos filetes
• Automaticamente chamar o FeatureXpert
• Automaticamente reordenar os filetes quando necessário
Para criar múltiplos filetes usando o FilletXpert:
1 Abra a peça Features\Xperts\FilletXpert.sldprt. 2 Clique em Filete .
3 No PropertyManager, clique em FilletXpert. 4 Selecione a face cilíndrica de cor ciano, defina o
Raio como 0,25, depois clique em Aplicar. 5 Selecione a face plana de cor magenta e clique
em Aplicar.
O FilletXpert adicionou dois recursos de filete sem sair do PropertyManager.
Para chamar automaticamente o FeatureXpert enquanto usa o FilletXpert:
O FilletXpert chama automaticamente o FeatureXpert quando encontra problemas para posicionar um filete em uma geometria especificada.
1 Selecione as duas faces de cor marrom e clique em Aplicar.
O FilletXpert automaticamente chama o
FeatureXpert para criar o filete. O FeatureXpert sabe que precisa criar múltiplos filetes, e faz isso.
2 Clique em Linhas ocultas visíveis (barra de ferramentas Vista) ou Vista, Exibir, Linhas ocultas visíveis.
3 Selecione todo o modelo com uma caixa de seleção.
A caixa de seleção captura todas as arestas.
4 Clique em Aplicar.
O FilletXpert aplica ao modelo inteiro filetes com 1,25 polegadas de raio, chamando automaticamente o FeatureXpert para resolver os filetes.
5 Clique em Sombreado com arestas (barra de ferramentas Vista) ou
Para alterar ou remover filetes automaticamente
automatically change or remove fillets using the FilletXpert:
1 Selecione a guia Alterar.
2 Coloque o cursor sobre Fillet1 na árvore de projeto do FeatureManager do flyout.
Observe que Fillet1 é aplicado a múltiplas arestas. 3 Na área de gráficos, selecione a aresta filetada inferior. 4 Defina Raio como 1,0 e clique em Redimensionar.
O FilletXpert redimensiona somente aquela aresta criando um novo filete para ela. Os filetes são listados por tamanho em Filetes existentes.
5 Posicione o cursor sobre Fillet2 na árvore de projeto do FeatureManager.
Observe que Fillet2 está aplicado a várias arestas. 6 Selecione a aresta filetada circular.
7 Clique em Remover.
O FilletXpert remove o filete somente da aresta circular.
Consulte FilletXpert na ajuda.
Clique na imagem para a visualização 3D
DraftXpert
O DraftXpert elimina a tentativa e erro do processo de geração de inclinações. Você seleciona o ângulo e as referências da inclinação e o DraftXpert regencia o resto. O DraftXpert pode:
• Criar múltiplas inclinações • Gerar uma análise de inclinação • Editar inclinações
Para criar múltiplas inclinações e executar a análise de inclinação usando o DraftXpert:
1 Abra Features\Xperts\DraftXpert.sldprt.
2 Clique em Inclinação (barra de ferramentas Recursos) ou clique em
Inserir, Recursos, Inclinação.
3 No PropertyManager, clique em DraftXpert. 4 Em Itens a inclinar:
a) Defina Ângulo de inclinação como 3,00grau.
a) Selecione a face plana vermelha no topo do cilindro para
Plano neutro. Certifique-se de que a seta Direção de extração aponte para cima.
a) Selecione a face cilíndrica em ciano para Itens a inclinar
.
5 Em Análise de inclinação, selecione
Pintura automática.
A face que você acaba de inclinar mostra a cor do Draft Analysis para 3 graus de inclinação, enquanto que o interior do cilindro está em amarelo, indicando nenhuma inclinação.
6 Mova o ponteiro sobre a face inclinada. O feedback do ponteiro relata o ângulo de inclinação de 3grau.
7 Desmarque Pintura automática.
8 Em Items to Draft, selecione a face em vermelho na frente quadrada do modelo para Plano neutro.
Certifique-se de que a seta Direção de extração aponte para cima.
9 Selecione Pintura automática.
A parte interna circular do cilindro horizontal está em amarelo, indicando que não há inclinação.
10Selecione a parte interna circular para Itens a inclinar . 11Clique em Apliar para criar a inclinação.
A cor da parte interna circular é atualizada para indicar a inclinação de
3deg. O feedback do ponteiro confirma o ângulo de inclinação.
Para alterar a inclinação usando o DraftXpert:
1 Desmarque Pintura automática.
2 Em Itens a inclinar, selecione a face em vermelho mostrada para Plano neutro. Certifique-se de que a seta de Direção para extraçãoaponte para cima.
Ângulo de inclinação de 3 graus Ângulo de inclinação de 0 graus Ângulo de inclinação de 3 graus
3 Selecione as quatro faces em laranja (duas faces de cada lado do cilindro horizontal) para Itens a inclinar .
Expanda a árvore de projeto do FeatureManager e observe a ordem dos filetes.
4 Clique em Aplicar.
O DraftXpert cria as inclinações e automaticamente chama o FeatureXpert para resolver o modelo.
O FeatureXpert reorganiza os novos recursos na árvore de projeto do FeatureManager. Compare a ordem dos filetes.
5 Selecione Pintura automática.
As cores do Draft Analysis indicam a inclinação de
3deg nas quatro faces laterais. 6 Desmarque Pintura automática. 7 Selecione a guia Alterar.
8 Em Inclinações a alterar, selecione as duas faces externas em laranja (uma de cada lado do cilindro horizontal) para Faces a inclinar .
9 Selecione Pintura automática.
10Defina Ângulo de inclinação como 10,00grau e clique em Alterar.
Em Draft Analysis, o intervalo de cores é atualizado para exibir 10,00 como a maior inclinação positiva do modelo. As duas faces que você acaba de inclinar estão na cor apropriada.
11Clique em .
Consulte DraftXpert na ajuda.
Clique na imagem para a visualização 3D
Formas livres
O recurso Forma livre deforma faces de superfícies ou de corpos sólidos. É possível deformar apenas uma face de cada vez e a face só pode ter quatro lados. Os projetistas dispõem do controle direto e interativo das deformações através da criação de curvas e pontos de controle, puxando-os e empurrando-os para deformar a face. Use a tríade para restringir a direção da ação de puxar ou empurrar.
A forma livre oferece um controle mais direto em comparação com os recursos de deformação. A forma livre atende às necessidades dos projetistas de produtos de consumo que criam projetos curvilíneos.
Para criar um recurso de forma livre, é necessário primeiro adicionar curvas de controle a uma face, em seguida acrescentar pontos de controle às curvas e então mover esses pontos para deformar a face.
Para adicionar curvas de controle:
1 Abra Features\Freeform.sldprt.
Usando a forma livre, você criará uma empunhadura coincidente com a curva de esboço de referência, a qual se baseia na imagem do esboço.
Os recursos da forma livre não afetam a topologia do modelo por não criar faces adicionais.
2 Clique em Sombreado com arestas
(barra de ferramentas Exibir) e selecione IsoBottom na lista
Orientação da vista.
3 Clique em Forma livre (barra de ferramentas Recursos) ou Inserir,
Recursos, Forma livre. 4 No PropertyManager, em
Configurações de face:
a) Selecione a face na área de gráficos como Face a deformar
.
b) Clique em Simetria da Direção 1
para utilizar o modo simétrico, o qual cria a forma livre
simetricamente no plano que aparece.
5 Clique nas quatro chamadas de Continuidade para definir a continuidade do limite como Tangente.
6 Em Curvas de controle:
a) Clique em Através de pontos para utilizar os pontos colocados na curva de controle para deformar a face.
b) Clique em Adicionar curvas, em seguida mova o ponteiro sobre a face até atingir o plano de simetria.
Os botões Adicionar curvas e Adicionar pontos são modais. No modo de adicionar curva só é possível adicionar curvas de controle. Em seguida, clique em Adicionar pontos para entrar em modo de ponto e adicionar pontos de controle ao longo das curvas de controle.
Após adicionar os pontos de controle, você os aceita, sai automaticamente de ambos os modos e arrasta os pontos para deformar a face.
Selecione esta face
Uma visualização da curva de controle aparece na face. Quando você atinge o plano de simetria, ele é realçado em vermelho.
7 Clique para fazer snap da curva de controle no plano, em seguida clique com o botão direito para aceitar a curva. Mova o ponteiro sobre a curva para realçá-la e verifique o seu posicionamento.
Para adicionar pontos de controle à curva de controle:
1 Clique em Direita (barra de ferramentas Vistas padrão).
2 No PropertyManager, em Exibir, arraste a barra deslizante Transparência da face de modo que você possa visualizar o esboço de referência e sua imagem.
3 Em Pontos de controle, clique:
• Snap à geometria (os pontos de controle farão snap na geometria quando forem movidos)
• Curva (o eixo X da tríade se orienta na tangente à curva de controle) • Tríade segue seleção (restringe a tríade ao ponto de controle
selecionado)
4 Clique em Adicionar pontos, em seguida clique na curva de controle para colocar no total sete pontos de controle, aproximadamente como
mostrado.
Se a visualização da curva de controle não está sendo executada no sentido do comprimento, clique em
5 Clique com o botão direito para aceitar os pontos de controle.
Tente coincidir a posição dos pontos de controle com os pontos no esboço de referência.
Para mover os pontos de controle a fim de criar o recurso de forma livre:
1 Arraste os pontos individualmente de modo a coincidir a curva de esboço de referência e criar o recurso de forma livre. Use as setas da tríade para reposicionar os pontos ao longo da curva.
O ponteiro muda para quando você arrasta os pontos. A esfera da tríade é realçada e faz snap nos pontos de referência. O modelo deve se parecer com a imagem abaixo.
2 Clique em .
3 Oculte os esboços e a origem, em seguida gire o modelo para visualizar o recurso de forma livre na parte inferior.
Consulte Forma livre na ajuda.
Use as linhas de grade para ajudar a coincidir os pontos.
Para refinar a empunhadura, é possível adicionar um outro recurso de forma livre com curvas de controle sobre as três protuberâncias. Você então coloca pontos de controle sobre essas curvas para definir a intenção do projeto.
Clique na imagem para a visualização 3D
Série de Furos
O recurso de série de furos foi aprimorado:
• É possível utilizar um furo existente como o furo de origem. Selecione
Usar furos existentes no PropertyManager da Posição do furo.
• É possível especificar o final da série de furos em Componente final no PropertyManager da Série de furos (última peça).
• Você tem duas novas condições finais: • Até a superfície
• Offset da superfície (disponível somente com Tarraxa como furo final) • Se você adicionar novos componentes entre os componentes inicial e
final após criar a série de furos, é possível optar por incluir os novos componentes na série de furos. É necessário editar a série de furos para atualizá-la.
• A profundidade de cada furo no componente é medida da face de entrada do componente até o final do furo no componente. A profundidade exibida representa a profundidade real do furo em cada componente, resultando em desenhos de produção precisos.
Para criar uma série de furos:
1 Abra Features\HoleSeries\HoleSeries.sldasm.
O modelo tem um furo rebaixado no componente Top. 2 Clique em Série de furos (barra de ferramentas
Recursos) ou Inserir, Recurso de montagem, Furo,
Série de furos.
3 No PropertyManager, selecione Usar furo(s)
existente(s), em seguida selecione o furo rebaixado como Recurso/padrão do Assistente de perfuração .
4 Clique duas vezes para aceitar as especificações das peças do meio. Selecione o furo do Assistente de perfuração no
