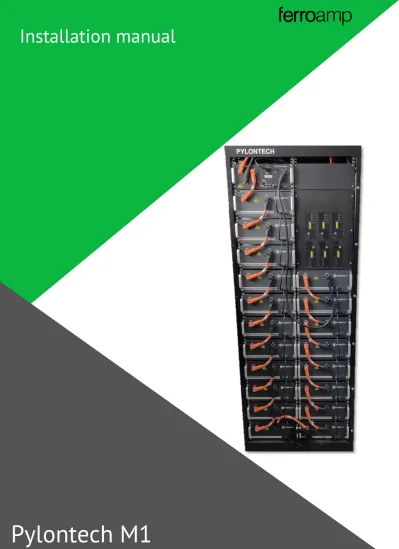

Installation manual
Pylontech M1
Innehållsförteckning / Table of contents
1. SVENSKA ... 2
1 Introduktion ... 2
1.1 Ingående artiklar ... 2
1.2 Kabelförteckning ... 2
1.3 Dimensioner ... 2
1.4 Varningar och förbehåll ... 2
1.5 Förklaring av säkerhetsaviseringar... 2
2 Installation ... 3
2.1 Placering ... 3
2.2 Förberedelser inför installation ... 3
2.3 Inkoppling av batterimoduler ... 4
2.4 Anslutning till likspänningsnät ... 9
3 Drift ... 9
4 Urkoppling ... 9
5 Felsökning ... 9
2. ENGLISH ... 11
6 Introduction ... 11
6.1 Included items ... 11
6.2 Cable list ... 11
6.3 Dimensions ... 11
6.4 Warnings and reservations ... 11
6.5 Explanation of safety notices ... 11
7 Installation ... 12
7.1 Placement ... 12
7.2 Preparations before installation ... 12
7.3 Installation of battery modules ... 13
7.4 DC nanogrid connection ... 18
8 Operations... 18
9 Disconnection ... 18
10 Troubleshooting ... 18
Revision history
Date Revision
2022-01-28 A1
PN: PD10010, Copyright Ferroamp Elektronik AB 2022. Document subject to change without prior notice.
Verify that you have the latest version of this manual on our website. www.ferroamp.com/downloads
1.
SVENSKA 1 Introduktion
I detta häfte finner du anvisningar för installation av ert Pylontech M1-batteri. Se till att läsa instruktionen noggrant för att undvika onödiga fel.
1.1 Ingående artiklar
Följande artiklar ingår vid leverans av ett Pylontech M1:
Artikel Antal
Pylontech M1 rackskåp med tillbehör 1
Pylontech kontrollmodul 1
Batterimodul Pylontech H32148 19
ESO-distribution 1
ESO 6
Frontplåt ESO:er 1
Täckplåt 1
Fästskruv frontplåt – ESO:er 24 Fästskruv frontplåt - rackskåp 6 Fästskruv ESO-distribution - rackskåp 6 Fästskruv täckplåt - rackskåp 4
Korgmutter 16
Ethernetkabel sammankoppling ESO:er 5 CAN-kommunikationskabel ESO -
kontrollmodul 1
Pylontech kablage (se kabelförteckning) Övriga Pylontech-artiklar (se manual från Pylontech)
1.2 Kabelförteckning
Beskrivning Antal Beteckning Kabel för seriekoppling av
batterimoduler (Svart-Orange) 18 DC-kabel typ A DC+ kabel Batterimoduler –
Kontrollmodul (Orange)
1 DC-kabel typ B
DC- kabel Batterimoduler – Kontrollmodul (Svart)
1 DC-kabel typ C
DC+ kabel Kontrollmodul –
ESO-distribution (Orange) 1 DC-kabel typ D DC- kabel Kontrollmodul –
ESO-distribution (Svart) 1 DC-kabel typ E CAN-kommunikationskablar 19 Kommunikations
kabel AC-kabel Kontrollmodul 230 V 1 AC-kabel
1.3 Dimensioner
Färdigmonterat Pylontech M1
- Mått (H x B x D): 2130 x 815 x 659 mm - Vikt: 1036 kg
Pylontech batterimodul
- Mått (H x B x D): 150.5 x 330 x 628 mm - Vikt: 48 kg
1.4 Varningar och förbehåll
UPPMANING! Använd endast denna produkt enligt angivna instruktioner för att undvika eventuella faror.
VARNING! Batteriet får inte öppnas av obehörig personal.
Kontakta återförsäljare vid behov av service.
VARNING! Den elektriska installationen skall utföras av behörig installatör och i enlighet med gällande elektrisk standard och säkerhetsföreskrifter.
VARNING! Du får ej ansluta enheter till likspänningsnätet när det är spänningssatt.
VARNING! Risk för elektrisk stöt och ljusbåge om produkten inte hanteras i enlighet med manualens instruktioner.
VARNING! Använd inte produkten om du misstänker skada eller lösa föremål inuti produkten. Låt den inspekteras av kvalificerad personal före användning.
VARNING! Använd inte produkten om hela eller del av kapslingen är borta, till exempel vid reparation, rör inte utsatta delar.
NOTERA! Garantin gäller ej om produkten modifierats eller inte installeras i enlighet med denna manual.
1.5 Förklaring av säkerhetsaviseringar
Blixtsymbolen i en liksidig triangel varnar för farlig spänning.
Utropstecknet i en liksidig triangel är avsedd att varna användaren om att vårdslöshet av denna information kan vara livshotande!
Utropstecknet i en cirkel är avsett att informera användaren om att försummelse av denna information kan vara förknippad med kroppsskada och / eller skada på produkten.
2 Installation
Installationsguiden kommer att ta dig genom hela processen steg för steg. Placering, montering av batterimoduler, kontrollmodul samt ESO:er och anslutning till likspänningsnätet.
NOTERA! För att få en bra överblick av installationsprocessen rekommenderar vi att läsa igenom samtliga instruktioner innan du sätter igång.
2.1 Placering
Batteriet är IP20-klassat och ska placeras i ett utrymme som uppfyller följande kriterier.
- Inomhusmiljö med skydd från direkt solljus och regn - Omgivningstemperaturen får inte understiga 0 °C och
inte överstiga 40 °C
- Miljön ska vara icke-kondenserande, den relativa luftfuktigheten skall vara under 95%
NOTERA! För att underlätta installation och service rekommenderar vi att batteriet placeras med ett fritt utrymme framför rackskåpet på 1 m samt ca 40 cm på vardera sida om rackskåpet.
2.2 Förberedelser inför installation
1. Avlägsna de tre översta planen i den högra halvan av rackskåpet.
2. Montera de tre nya planen längst upp i den vänstra halvan av rackskåpet. Avståndet mellan planen ska vara detsamma som mellan övriga plan i rackskåpet.
• Arbeta inte ensam. I en nödsituation kan en annans närvaro vara nödvändig!
• Elinstallationen måste uppfylla nationella / lokala lagar och förordningar, lämpliga standarder och tillämpliga krav från erkända organisationer.
• Den elektriska installationen skall utföras av behörig installatör och i enlighet med gällande elektrisk standard och säkerhetsföreskrifter.
• Se till att placeringen av Pylontech M1 aldrig utgör ett hinder för nödutrymning, i enlighet med nationell och lokal lagstiftning.
3. Dra DC-kabel typ D och DC-kabel typ E ut genom den vänstra öppningen i toppen av rackskåpet och för sedan in kabeln genom den högra öppningen. Dra även ut AC kabel till kontrollmodulen genom den vänstra öppningen.
4. Koppla bort de förmonterade adaptrarna från baksidan av alla ESO:er enligt bilden ovan.
2.3 Inkoppling av batterimoduler
1. Placera Pylontech SC100 Controller i facket längst upp till vänster i rackskåpet enligt bilden (bortse från kablarna). Fäst med avsedda skruvar i fästskenor.
2. Placera och montera Pylontech-batterimoduler i resterande fack i rackskåpet.
3. Koppla samman batterimoduler på vänster halva av rackskåpet med DC-kablar typ A.
4. Koppla samma batterimoduler med kommunikationskablar enligt bilden ovan.
5. Koppla samman de två nedersta batterimodulerna med DC-kabel typ A enligt bilden ovan.
6. Koppla samman de två nedersta batterimodulerna med kommunikationskabel enligt bilden ovan.
7. Koppla samman övriga batterimoduler på högra halvan av rackskåpet med DC-kablar typ A enligt bilden ovan.
8. Koppla samman övriga batterimoduler på högra halvan av rackskåpet med kommunikationskablar enligt bilden ovan.
9. Kontrollera att batterimoduler är korrekt inkopplade genom att mäta spänningen mellan plus- och minuspolerna enligt bilden ovan. Spänningen bör vara över 600 V (32 V per modul).
10. Anslut DC-kabel typ D i kontakten DC+ och DC-kabel typ E i kontakten DC- enligt bilden ovan.
11. Koppla samman den översta batterimodulen och Pylontech kontrollmodul med en kommunikationskabel enligt bilden ovan 12. Anslut CAN-kommunikationskabel ESO - kontrollmodul i CAN/Link port B enligt bilden ovan
13. Säkerställ att Pylontech kontrollmodul är avslagen och anslut AC-kabel enligt bilden ovan.
14. Kontrollera att DIP-switchar på kontrollmodulen står i rätt läge enligt bilden ovan.
15. Montera korgmutter för ESO-distribution i hål nr 2, 12 och 15 (räknat uppifrån) på raderna närmast gavlarna på höger sida av rackskåpet.
16. Fäst ESO-distributionen på höger insida av rackskåpet enligt bilden ovan.
NOTERA placering av kopplingsplint för DC-kabel typ D, DC-kabel typ E samt kopplingsplint för DC-kabel till DC-nät på bilden nedan (DC+, DC- och PE).
17. Säkerställ att DC-nätet är spänningslöst samt att Pylontech SC100 Controller är avstängd. Anslut sedan DC-kabel typ D och DC- kabel typ E samt DC-kabel till DC-nät till respektive kopplingsplint enligt bilden ovan.
18. Anslut ESO 1 till en adapter från ESO-distributionen. Anslut CAN kommunikationskabeln från Pylontech kontrollmodulen NOTERA den röda tvinnade Pre Charge-kabeln som är ansluten till 3 av 6 adaptrar. Dessa 3 adaptrar ska anslutas till ESO nr. 1,3 och 5.
19. Anslut ESO 2 till en adapter utan Pre Charge-kabel. Koppla sedan samman ESO 1 och ESO 2 med en ethernetkabel enligt bilden ovan.
Eternetkablen ansluts i den högra ingången på ESO 1 och på den vänstra ingången på ESO 2. Säkerställ även att de svarta DIP- switcharna på ESO:n står i rätt läge enligt bilden.
20. Anslut resterande ESO:er till resterande adaptrar från ESO- distributionen, koppla samman dem med ethernetkablar i nummerordning precis som med ESO 1 och 2. Bilden ovan illustrerar sammankopplingen av ESO:er med ethernetkablar sett bakifrån.
21. Säkerställ att alla DIP-switchar på baksidan av ESO:erna står i rätt läge och placera sedan ESO:er enligt bilden ovan.
22. Montera korgmutter för ESO-distribution i hål nr 3, 11, 13, 25 och 37 enligt bilden ovan.
23. Drag ut ESO:erna cirka 5cm ur skåpet och montera sedan frontplåten enligt bilden ovan.
24. Placera ESO:erna så att frontplåten ligger mot listerna på rackskåpet och fäst sedan frontplåten i de förberedda korgmuttrarna. Fäst sedan täckplåten ovanför frontplåten enligt bilden ovan
25. Koppla samman batteristrängen med Pylontech SC100 Controller med DC-kabel typ B och DC-kabel typ C enligt bilden ovan.
2.4 Anslutning till likspänningsnät
NOTERA! Vi rekommenderar att använda ändhylsor för samtliga anslutningspunkter som har mångtrådiga ledare.
1. För att beräkna korrekt kabeldimension, använd Ferroamps kabelkalkylator som finns tillgänglig på www.ferroamp.se under supportfliken (max spänningsfall är 1% mellan batteri och EnergyHub).
2. DC-kabeln som ansluter ESO-distributionen till likspänningsnätet leds ut på baksidan av rackskåpet.
3. Avsäkra L+ och L- ledarna.
4. Se Commissioning guide för instruktioner om generell drifttagning av batterier i EnergyHub-systemet.
NOTERA! Skador på produkten som uppkommer vid felaktig och vårdslös inkoppling tar Ferroamp ej ansvar för.
3 Drift
Det är viktigt att batteriet används och/eller motioneras regelbundet. Om batteriet står oanvänt under en längre period kan självurladdningen leda till att battericellerna laddas ur helt. Detta är något som litiumjoncellerna kan ta skada av.
4 Urkoppling
Vid urkoppling av ett Pylontech M1 se till att följande steg efterföljs:
1. Stäng av likspänningsnätet samt öppna brytaren i den DC-fördelningen som batteriet är anslutet till.
2. Slå av Pylontech Kontrollmodulen genom att trycka på den röda knappen.
3. Koppla ur AC-kabeln ur 230V vägguttag
4. Koppla bort Kontrollmodulen från ESO-distributionen 5. Koppla bort battericellerna från kontrollmodulen 6. Koppla bort batterimodulerna
5 Felsökning
När EnergyHub och likspänningsnätet slås på identifierar EnergyHub automatisk alla anslutna batterier. Denna process kan ta upp till 10 minuter. Om ett batteri inte hittas kan detta bero på något av följande:
● Trasiga säkringar eller öppna brytare mellan EnergyHub och
Batteri
Kontrollera säkringar och brytare.
● Batteri anslutet efter att EnergyHub har kört sin
uppstartssekvens och batteri har ej lagts till i systemtopologi.
Tryck in resetknappen på EnergyHub i 10 sekunder.
Anslut INTE batteriet till likspänningsnätet om likspänningsnätet är spänningssatt.
Pylontech M1 måste avsäkras mot
likspänningsnätet med 60A säkring med GPV karakteristik.
2.
ENGLISH 6 Introduction
In this booklet you will find instructions for installing your Pylontech M1 battery. Be sure to read the instructions carefully to avoid unnecessary errors.
6.1 Included items
The following items are included in the delivery of a Pylontech M1:
Article Quantity
Pylontech M1 cabinet 1
Pylontech control module 1
Battery module Pylontech H32148 19
ESO distribution 1
ESO 6
Front plate ESOs 1
Cover plate 1
Mounting screw front plate - ESOs 24 Mounting screw front plate - cabinet 6 Mounting screw ESO distribution -
cabinet 6
Mounting screw cover plate - cabinet 4
Cage nut 16
Ethernet cable interconnection ESOs 5 CAN communication cable ESO - control
module 1
Pylontech cabling (see cable list) Other Pylontech articles (see manual from Pylontech)
6.2 Cable list
Description Quantity Designation Cable for series connection
of battery modules (Black Orange)
18 DC cable type A
DC + cable Battery modules
- Control module (Orange) 1 DC cable type B DC cable Battery modules -
Control module (Black) 1 DC cable type C DC + cable Control module -
ESO distribution (Orange)
1 DC cable type D
DC cable Control module -
ESO distribution (Black) 1 DC cable type E CAN communication cable 19 Communication
cable AC cable Control module
230 V
1 AC-cable
6.3 Dimensions
Assembled Pylontech M1
- Dimensions (H x W x D): 2130 x 815 x 659 mm - Weight: 1036 kg
Pylontech battery module
- Dimensions (H x W x D): 150.5 x 330 x 628 mm - Weight: 48 kg
6.4 Warnings and reservations
RECOMMENDATION! Only use this product according to the instructions supplied to avoid any danger.
WARNING! SSO may not be opened by unauthorized personnel.
Contact your reseller if you need service.
WARNING! The electrical installations shall be conducted by authorized personnel and in accordance with local and national electrical standards and safety measures.
WARNING! You are not allowed to connect units to the DC nanogrid when it is energized.
WARNING! Risk of electrical shock/arc if the product is not used according to the instructions in the manual.
WARNING! Do not use the product if you suspect the product is damaged or you find loose items in the product. Let it be inspected by qualified personnel before use.
WARNING! Do not use the product if the housing has been tampered with or not intact, for example during repair, do not touch exposed parts.
NOTE! The warranty does not apply if the product has been modified, tampered with, or not installed in accordance with this manual.
6.5 Explanation of safety notices
The flash symbol in an equilateral triangle warns of dangerous voltage.
The exclamation mark in an equilateral triangle is intended to warn the user that negligence of this information can be life threatening!
The exclamation mark in a circle is intended to inform the user that neglect of this information may be associated with body injury and / or damage to the product.
7 Installation
The installation guide will take you through the entire process step by step. Location, installation of battery modules, control module and ESOs and connection to the DC network.
NOTE! To get a good overview of the installation process, we recommend that you read all the instructions before you start.
7.1 Placement
The battery is IP20 rated and must be placed in a room that meets the following criteria.
NOTE! Ferroamp does not take responsibility for installations where the following stated criteria are not met.
- Indoor environment with protection from direct sunlight and rain
- The ambient temperature must not fall below 0° C and not exceed 40° C
- The environment must be non-condensing, the relative humidity must be below 95%
NOTE! To facilitate installation and service, we recommend that the battery is placed with a free space in front of the cabinet of 1 m and a free space of about 40 cm on each side of the rack cabinet.
7.2 Preparations before installation
1. Remove the top three shelfs in the right half of the cabinet.
2. Mount the three new shelfs at the top of the left half of the rack cabinet. The distance between the shelfs must be the same as between the other shelfs in the rack cabinet.
• Do not work alone. In an emergency, someone else's presence may be necessary!
• The electrical installation must comply with national / local laws and regulations, appropriate standards, and applicable requirements from recognized organizations.
• The electrical installation must be carried out by a qualified installer and in accordance with the applicable electrical standard.
• Ensure that the Pylontech M1 placement never becomes an obstacle to a emergency evacuation path.
3. Route DC cable type D and DC cable type E through the left opening in the top of the cabinet and then insert the cable through the right opening. Also route the AC cable to the control module through the left opening.
4. Disconnect the pre-assembled adapters from the back of all ESOs as shown above.
7.3 Installation of battery modules
1. Place the Pylontech SC100 Controller in the compartment at the top left of the cabinet as shown (disregard the cables). Fasten with the intended screws in the mounting rails.
2. Place and fasten Pylontech battery modules in the remaining compartments in the rack cabinet.
3. Connect battery modules on the left half of the rack cabinet with DC A type cables as shown above.
4. Connect battery modules with communication cables as shown above.
5. Connect the two lower battery modules with DC cable type A as shown above.
6. Connect the two battery modules at the bottom with a communication cable as shown above.
7. Connect the battery modules on the right half of the cabinet with DC cables type A as shown above.
8. Connect the battery modules on the right half of the cabinet with communication cables as shown above.
9. Check that the battery modules are connected correctly by measuring the voltage between the positive and negative poles as shown above. The voltage should be above 600 V (32 V per module).
10. Connect DC cable type D to the DC + connector and DC cable type E to the DC- connector as shown above.
11. Connect the top battery module and the Pylontech control module with a communication cable as shown above
12. Connect CAN communication cable ESO - control module in CAN / Link port B as shown above
13. Make sure that the Pylontech control module is switched off and connect the AC cable as shown above.
14. Check that the DIP switches on the control module are in the correct position as shown above.
15. Install cage nuts for ESO distribution in holes no. 2, 12 and 15 (counted from above) on the rows closest to the gables on the right side of the rack cabinet.
16. Attach the ESO distribution to the right inside of the rack cabinet as shown above.
NOTE placement of terminal block for DC cable type D, DC cable type E and terminal block for DC cable to EnergyHub in the picture below (DC +, DC- and PE).
17. Make sure that the DC network is de-energized and that the Pylontech SC100 Controller is switched off. DC cable type D and DC cable type E and the DC cable to the EnergyHub in the terminal blocks as shown above.
18. Connect ESO 1 to an adapter from the ESO distribution. Connect the CAN communication cable from the Pylontech control module NOTE the red twisted Pre Charge cable connected to 3 of 6 adapters. These 3 adapters must be connected to ESO no. 1,3 and 5.
19. Connect ESO 2 to an adapter without a Pre Charge cable. Then connect ESO 1 and ESO 2 with an Ethernet cable as shown above.
The Ethernet cable is connected in the right input on ESO 1 and in the left input on ESO 2. Also make sure that the black DIP switches on the ESO are in the correct position as shown above.
20. Connect the remaining ESOs to the remaining adapters from the ESO distribution, connect them with Ethernet cables in numerical order just as with ESO 1 and 2. The picture above illustrates the connection of ESOs with Ethernet cables seen from behind.
21. Make sure that all DIP switches on the back of the ESOs are in the correct position and then place the ESOs as shown above.
22. Install cage nuts for the ESO front plate and the cover plate in holes no. 3, 11, 13, 25 and 37 as shown above.
23. Pull the ESOs about 5 cm out of the cabinet and then mount the ESO front plate as shown above.
24. Position the ESOs so that the front plate rests against the strips on the rack cabinet and then fasten the front plate to the prepared cage nuts. Then attach the cover plate above the front plate as shown above
25. Connect the battery string with the Pylontech SC100 Controller with DC cable type B and DC cable type C as shown above.
7.4 DC nanogrid connection
NOTE! We recommend using end sleeves for all connection points that have multi-wire conductors.
1. To calculate the correct cable dimension, use Ferroamp's cable calculator which is available at www.ferroamp.se under the support tab (maximum voltage drop is 1% between battery and EnergyHub).
2. The DC cable that connects the ESO distribution to the DC network is routed to the back of the cabinet.
3. Fues L+ and L-.
4. See the Commissioning Guide for instructions on general battery operation of the EnergyHub system.
NOTE! Damage to the product that occurs in the event of incorrect and negligent handling, is not the responsibility of Ferroamp.
8 Operations
It is important that the battery is used and / or exercised regularly.
If the battery is left unused for a long period, the self-discharge can lead to the battery cells being completely discharged. This is something that lithium-ion cells can damage.
9 Disconnection
When disconnecting a Pylontech M1, make sure that the following steps are followed:
1. Switch off the mains supply and open the switch in the DC distribution to which the battery is connected.
2. Switch off the Pylontech Control Module by pressing the red button.
3. Disconnect the AC-cable from the 230V socket.
4. Disconnect the Control Module from the ESO distribution 5. Disconnect the battery cells from the control module 6. Disconnect the battery modules
10 Troubleshooting
When EnergyHub and the DC network are turned on, EnergyHub automatically identifies all connected batteries.
This process can take up to 10 minutes. If a battery is not found, it may be due to one of the following:
● Broken fuses or open switches between EnergyHub and
Battery
Check fuses and switches.
● Battery connected after EnergyHub has run its boot sequence
and no battery has been added to the system topology.
Press the reset button on the EnergyHub for 10 seconds.
Do NOT connect the battery to the DC nano grid if the DC nano grid is energized
Pylontech M1 must be fused of towards the DC nano grid with fuse of 60A with gPV characteristics.
