18 FIGURA 3: USO DE ESTRUTURA METÁLICA REDUZ TEMPOS DE EXECUÇÃO E CUSTOS INDIRETOS ASSOCIADOS AO REGIME. O presente trabalho tem como objetivo apresentar uma técnica construtiva utilizando estruturas metálicas e suas novas tecnologias para execução de habitações populares. A estrutura metálica tem sido utilizada em todo o mundo desde o início do século XIX, como um processo construtivo ágil, com excelente precisão e bom rendimento.
Os motivos para esses acontecimentos são vários, sendo um deles a desinformação de construtores e técnicos sobre o uso do aço na construção civil.4 O conceito de construção econômica é ter o melhor método construtivo para o construtor, e é isso que a estrutura metálica pode fazer, acelerando o tempo de execução de forma surpreendente. Em geral, a utilização de estruturas metálicas é mais comum na construção de edifícios comerciais e industriais, principalmente quando são necessários grandes espaços. A utilização de estruturas metálicas em habitações populares está mais relacionada à elaboração do projeto arquitetônico do que ao projeto estrutural.
Seguindo a análise de desempenho das estruturas metálicas disponíveis no mercado, definir vantagens e desvantagens do sistema, visando a implementação em habitações populares. No processo de execução, a estrutura metálica é o primeiro sistema construtivo a ser reforçado, seguindo-se a execução das fundações, e o seu processo produtivo faz com que todas as atividades sejam realizadas preferencialmente na fábrica. Além disso, o processo de projeto da estrutura metálica é desenvolvido com base no dimensionamento global da estrutura, o que determina que todos os significados que tenham interligação com a estrutura metálica sejam definidos antes do início do dimensionamento, incluindo: todas as obrigações logísticas do execução da obra;
A estrutura metálica, por ser pré-fabricada, reduz o número de formas e fixações que serão utilizadas caso seja utilizado concreto armado.
CARACTERISTICAS DAS HABITAÇÕES POPULARES
AÇO
PERFIS
Os perfis mais utilizados em casas populares são I e H com asas paralelas, o que permite melhor conexão e encaixe. Eles estão disponíveis imediatamente no comprimento padrão de 12 metros para todas as bitolas e em 6 metros para bitolas de até 310 mm.12. Na Figura 1 abaixo é possível observar as denominações utilizadas para o uso de estruturas metálicas em uma obra do governo federal no município de Cachoeiro do Itapemirim, localizado no estado do Espírito Santo.13.
A Figura 2 abaixo nos dá uma ideia de como eram as construções em que foram utilizadas estruturas metálicas nas construções de moradias populares. Note que a figura permite visualizar como é possível utilizar estruturas metálicas neste tipo de construção, sem comprometer a qualidade nem o conjunto arquitetônico, pois é visualmente bonito.
OPORTUNIDADE E DESAFIO NO USO DE NOVAS TECNOLOGIAS
- ESTRUTURAS METÁLICAS
- CRITÉRIOS PARA ESCOLHA DA ESTRUTURA EM AÇO
- VIABILIDADE ECONÔMICA
- KITS METÁLICOS
- Casa Fácil
- Usiteto
- Casa Cosipa
O mercado de estruturas metálicas não é novo no Brasil, é uma técnica antiga que surgiu após a revolução industrial, onde era necessário um método construtivo rápido para atender a crescente demanda. Para identificar os critérios de escolha da estrutura a utilizar, deverá ser realizado um estudo de viabilidade económica do projeto a realizar. Conclusão: em construção Arquiteta: Fabíola Rocha Neves Área total: 60.000m² Área construída: 45.000m² Engenheiro: Aquilles Macedo Estrutura metálica: Metalúrgica Magalhães, MA;.
A construção metálica é altamente recomendada nos casos em que são necessárias futuras ampliações, reformas e adaptações, além de ser mais prática na instalação de tubulações de luz, água e esgoto. A redução do tempo de trabalho em estruturas metálicas é conseguida somando fatores como a construção da estrutura em paralelo com a execução das obras de fundação, simplificação de subparedes, abandono de fôrmas, tempo de secagem e possibilidade de abertura de maior número de estruturas. frentes de serviço, com conseqüente redução no tempo de conclusão da obra e maior retorno de custos e benefícios. 24. A estrutura metálica reduz o uso de madeira na obra, tornando-se um método menos agressivo ao meio ambiente.
A unidade utilizada em uma estrutura metálica é milimétrica, o que facilita outras atividades como assentamento de esquadrias, redução de reboco, compensado no segundo método para obtenção do prumo da estrutura. Para vendas, a medida de economia de uma estrutura de aço é expressa pela quantidade de aço consumida na estrutura em kg/m² de área útil ou por m³ de volume de construção, isso dependerá de fatores como o número de pisos, as cargas impostas, o espaçamento dos pilares em ambas as direções, o tipo de construção do piso, a altura total dos pisos, o método de contraventamento ou reforço da construção e a qualidade do aço escolhido. Segundo Sayegh, as siderúrgicas nacionais já oferecem modelos de casas e pequenos edifícios com estruturas metálicas para populações de baixa renda.
Mapeamento de problemas criados na ligação entre sistemas de vedação e estruturas metálicas e caracterização acústica e vibracional de painéis de vedação. As ligações portantes provisórias garantem a estabilidade da estrutura até à conclusão da alvenaria e as ligações permanentes reforçam a estabilidade obtida com as vigas. O kit metálico para casa de 36 m², desenvolvido pela empresa Usiminas, contém 540 kg de aço, em chapas dobradas com arame de 2 mm de espessura.
O cronograma de execução é de 16 dias para fundação, 17 dias para obras e 90 dias para acabamentos e instalações. São necessários um total de 116 dias para completar o popular bloco de dezesseis apartamentos. Além de todas essas vantagens, a produção industrializada da estrutura off-site reduz o tempo de construção e aumenta a precisão dimensional dos elementos estruturais. A Figura 11 mostra algumas opções de fábrica para utilização do kit metálico USIMINAS.
A Casa Cosipa é um projeto de habitação popular apresentado pela Companhia Siderúrgica Paulista, a Cosipa. Dentre as funcionalidades apresentadas pelo sistema, podemos citar: a ampliação da planta, a adição de mais duas salas, a montagem da estrutura em apenas 3 horas, a padronização da estrutura metálica, facilitando assim a montagem, limpeza no local reduzindo a quantidade de resíduos, alvenaria. somente vedação, flexibilidade de layout.
COMPARATIVO DE CONSTRUÇÃO HABITACIONAL EM KITS
A produção em larga escala de kits metálicos permitiria reduzir os preços actuais e aumentar a competitividade.56. Valor corrigido pela variação do CUB de Minas Gerais, entre 2001 e 2015. Fonte: Construção Mercado. Qualidade na construção de edifícios e no tratamento das interfaces entre os sistemas de gestão dos diferentes agentes.

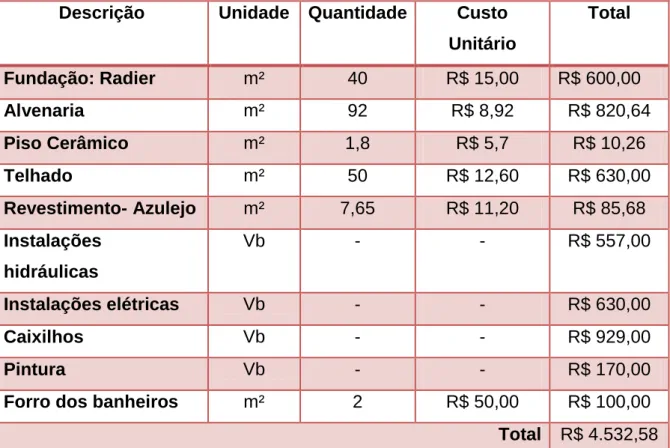

Finalizado o orçamento comparativo entre os dois sistemas, o método utilizando o kit metálico resultou no valor de R, e o método convencional, com concreto armado, resultou no valor de R$ 9.714,18.
ANÁLISE DE CASO CONCRETO
- RESIDENCIAL OTÍLIO RONCETTE, BAIRRO GILSON CARONE
- EXECUÇÃO DA
- VANTAGENS
- CRONOGRAMA DA OBRA
Teve início em 2 de julho de 2012, e a assembleia terminou em 5 de outubro do mesmo ano. Confirma-se a utilização de estruturas metálicas em construções populares, pois apresenta diversas vantagens em relação às construções convencionais, principalmente em termos de consumo de tempo. Considerando as diversas formas de implantação da habitação popular, as estruturas metálicas no Brasil são erguidas aos poucos e somente quando é realmente necessário.
Porém, num país onde há escassez de moradias e o ambiente em que vivemos é extremamente agredido, a estrutura metálica se apresenta para superar esses problemas alarmantes da atualidade. A princípio, pode-se questionar a escolha do aço para construção de moradias populares, pois seu valor é superior ao método convencional, considerado hoje o mais barato, mas a minimização do desperdício de material bem como a opção do aço devem ser avaliadas. hoje ser 100% reciclável, o que hoje é um fator que pode ser muito significativo. Neste estudo foram realizadas diversas análises que nos fizeram perceber como o aço possui melhor trabalhabilidade que o concreto armado, tornando-o uma melhor escolha para a construção de moradias populares.
A escolha por uma estrutura metálica acompanhada de novas tecnologias vai depender do propósito do construtor e do que ele considera prioritário, seja o tempo de execução, o retorno mais rápido do capital ou o desperdício de material na execução da obra. Dissertação apresentada ao Programa de Pós-Graduação em Arquitetura e Urbanismo da Faculdade de Arquitetura e Urbanismo da Universidade Federal Fluminense. Disponível em http://www.loxxi.com.br/arquivos/downloads/rone-azevedo-artigo-vista-concreto-n56-asdez pdf.
Disponível em http://wwwo.metallica.com.br/anunciantes/aco-soluc-o-para-habitac-es-populares/pagina-2. Acessado em 20 nov. 2015. Mapeamento de problemas gerados na interface entre sistemas de vedação e estrutura metálica e caracterização acústica e vibracional de.
