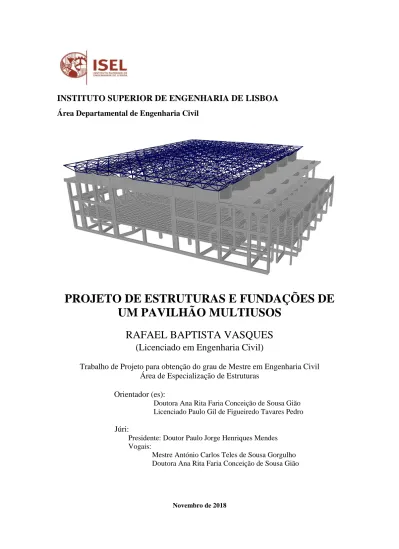

INSTITUTO SUPERIOR DE ENGENHARIA DE LISBOA
Área Departamental de Engenharia Civil
PROJETO DE ESTRUTURAS E FUNDAÇÕES DE
UM PAVILHÃO MULTIUSOS
RAFAEL BAPTISTA VASQUES
(Licenciado em Engenharia Civil)
Trabalho de Projeto para obtenção do grau de Mestre em Engenharia Civil
Área de Especialização de Estruturas
Orientador (es):
Doutora Ana Rita Faria Conceição de Sousa Gião Licenciado Paulo Gil de Figueiredo Tavares Pedro
Júri:
Presidente: Doutor Paulo Jorge Henriques Mendes Vogais:
Mestre António Carlos Teles de Sousa Gorgulho Doutora Ana Rita Faria Conceição de Sousa Gião
Este trabalho final de mestrado não seria possível sem a contribuição e o apoio de várias pessoas, presto um pequeno agradecimento ao seu grande contributo não só para a realização deste projeto, mas também durante todo o meu percurso académico.
Em primeiro lugar, um agradecimento especial à minha família por todo o esforço que fizeram e condições que me deram, ao longo destes anos, para que eu pudesse ter a melhor educação possível, bem como o apoio incondicional que me deram durante todo este percurso.
Aos meus orientadores, por todo o conhecimento e valores transmitidos que serão certamente aplicados na minha vida profissional, bem como a sua enorme disponibilidade em orientar-me perante as dificuldades com que me deparei ao longo do projeto.
Ao Centro Recreativo e Cultural da Quinta dos Lombos pelo fornecimento do projeto de arquitetura, sem o qual este trabalho não teria sido possível.
Por último, um agradecimento a todos os meus colegas e amigos, em especial, ao meu irmão de armas, Sérgio Gomes, que me acompanharam durante esta jornada e tornaram mais fáceis as longas horas de trabalho durante o curso.
i O presente documento refere-se a um trabalho final de mestrado cujo objetivo é a realização do projeto de estruturas e fundações de um edifício em estrutura de betão armado e metálica que desempenha a função de um pavilhão multiusos, localizado na Quinta dos Lombos em Carcavelos.
Este projeto engloba várias fases, começando pela conceção estrutural, realizado tendo por base os elementos de arquitetura fornecidos, o dimensionamento e a pormenorização dos vários elementos estruturais. Para tal, são aplicadas as diretrizes dispostas nas normas europeias constituídas pelos Eurocódigos.
A modelação deste edifício foi realizada recorrendo a um programa de cálculo automático de elementos finitos. Desenvolveu-se uma análise sísmica detalhada, sendo que a ação dos sismos sobre a estrutura é de uma relevância notável. Os critérios gerais de dimensionamento dos elementos estruturais, que compreendem as hipóteses de cálculo admitidas para a verificação dos estados limite, são apresentados nos cálculos justificativos.
O edifício apresenta determinadas particularidades, tais como uma estrutura metálica espacial e uma estrutura de betão armado, permitindo assim uma análise de estruturas constituídas por materiais diferentes e consequentemente ações condicionantes distintas, como a ação sísmica, vento e temperatura.
Tratando-se de um pavilhão multiusos, a estrutura está sujeita a sobrecargas devido a uma grande concentração de pessoas, permitindo assim ao projetista um contato com elevados valores de cargas que não são frequentes numa estrutura de um edifício habitacional regular. Dada a utilização do edifício e a sua disposição arquitetónica, recorreu-se a juntas estruturais para separar os blocos de apoio do bloco correspondente ao campo de jogos. Este último foi objeto de estudo do presente trabalho final de mestrado, correspondendo à zona das bancadas e a área dos balneários. Na zona central face às exigências de pé direito do campo de jogos, a ligação aos blocos laterais é feita através de dois pórticos laterais que servem de apoio à cobertura metálica. A modelação da ligação da estrutura metálica de cobertura à estrutura de betão mostra alguma complexidade, nomeadamente ao nível da ligação à estrutura de betão armado, feita sobre uma viga invertida com uma altura notável.
Palavras-chave: projeto de estruturas; betão armado; estrutura metálica; eurocódigos; análise
iii This document refers to a structure and foundations design of a building corresponding to a sports hall in reinforced concrete and metallic structure, located in Quinta dos Lombos, Carcavelos.
This project includes several phases, starting with the structural solution conception, based on the provided architectural project, the design and the subsequent detailing of all structural elements. Therefore, the guidelines set out in the European standards established by the Eurocodes were applied.
For the modeling of this building it was adopted a structural design software based on the finite element method. It was performed a detailed seismic analysis due to the relevance of the earthquakes effect on reinforced concrete structures. The general criteria used in the structural design, as well as the calculation hypotheses considered in the design for the limit states, are presented in this document.
The building has some singularities such as a metallic spatial structure connected to a reinforced concrete structure, contributing to the structural analysis of different materials and consequent most influential actions such as seismic action, wind and temperature.
This structure, being a sports hall, is subject to loads due to a large concentration of people in the premises, allowing the engineer to gain experience with load values that are unusual in a structure of a residential building. Considering the architectural design and the use of the building, expansion joints were applied, dividing the staff and gym blocks from the sports field block. This last one refers to the subject of this project, containing the stands and the locker rooms area. Due to the ceiling height requisitions in the sports field area, the connection between the side blocks is ensured by two side frames which support the metallic spatial structure. The modeling of the connection between the reinforced concrete structure and the metallic structure on the top of inverted high beams turn out to be difficult to represent.
