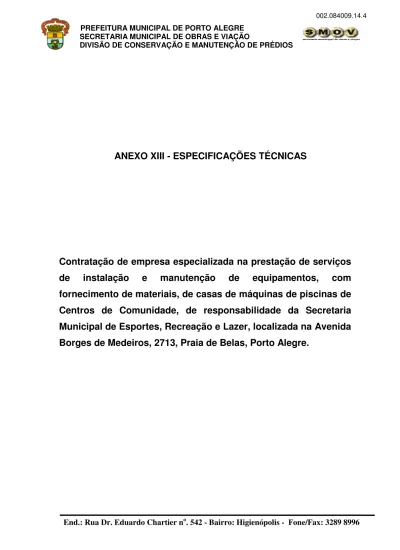

ANEXO XIII - ESPECIFICAÇÕES TÉCNICAS

(1)

End.: Rua Dr. Eduardo Chartier no. 542 - Bairro: Higienópolis - Fone/Fax: 3289 8996

ANEXO XIII - ESPECIFICAÇÕES TÉCNICAS

Contratação de empresa especializada na prestação de serviços

de instalação e manutenção de equipamentos, com

fornecimento de materiais, de casas de máquinas de piscinas de

Centros de Comunidade, de responsabilidade da Secretaria

Municipal de Esportes, Recreação e Lazer, localizada na Avenida

Borges de Medeiros, 2713, Praia de Belas, Porto Alegre.

(2)

End.: Rua Dr. Eduardo Chartier no. 542 - Bairro: Higienópolis - Fone/Fax: 3289 8996 ÍNDICE

1 OBJETO ... 3

2 JUSTIFICATIVA ... 3

3 DESCRIÇÃO DOS SERVIÇOS ... 4

3.1 CECORES ... 4 3.2 CECOPAM ... 5 3.3 CECOFLOR ... 6 3.4 CEGEB ... 6 3.5 CECOVE ... 7 3.6 CEPRIMA ... 8 3.7 CEVI... 9

4 OBSERVAÇÕES DOS SERVIÇOS ...10

5 MATERIAIS A SEREM UTILIZADOS ...10

6 MEDIÇÃO E FATURAMENTO ...11

7 RESPONSABILIDADE TÉCNICA ...11

8 CONDIÇÕES DE USO DOS EQUIPAMENTOS, SEGURANÇA E MEDICINA DO TRABALHO ...11

9 RESPONSABILIDADE POR EVENTUAIS DANOS OU PREJUÍZOS: ...12

10 RECEBIMENTO DOS SERVIÇOS ...12

11 OBRIGAÇÕES DA CONTRATADA...13 12 OBRIGAÇÕES DA CONTRATANTE ...14 13 VALOR DE REFERÊNCIA ...14 14 PRAZO ...14 15 DOTAÇÃO ORÇAMENTÁRIA ...15 16 DESEMBOLSO ...15

(3)

End.: Rua Dr. Eduardo Chartier no. 542 - Bairro: Higienópolis - Fone/Fax: 3289 8996 1 OBJETO

O objeto trata-se de contratação de empresa especializada na prestação de serviços de instalação e manutenção de equipamentos, com fornecimento de materiais, de casas de máquinas de piscinas de Centros de Comunidade, de responsabilidade da Secretaria Municipal de Esportes, Recreação e Lazer, localizada na Avenida Borges de Medeiros, 2713, Praia de Belas, Porto Alegre.

2 JUSTIFICATIVA

Tradicionalmente a Prefeitura Municipal de Porto Alegre (PMPA), no verão, oferece à Comunidade da Cidade diversas ações. Dentre estas está a abertura das piscinas públicas dos centros comunitários, com atividades como aprendizado de natação para crianças, adolescentes e jovens, hidroginástica para adultos e terceira idade, e treinamento de natação para todos.

Além destas ações, os centros oferecem os banhos agendados para Instituições parceiras, e o tradicional banho livre para toda a população que para estas Unidades se deslocam.

Após vistorias aos centros e informações colhidas com funcionários que trabalham nos locais, foi verificada a necessidade imediata de realização de diversos serviços técnicos de mecânica, hidráulica, elétrica e civil nos equipamentos e no interior das casas de máquinas, a fim de garantir a abertura das piscinas na Temporada 2015, com segurança e qualidade de operação dos sistemas de abastecimento de água das piscinas, para atender a população de Porto Alegre nos meses do verão. A justificativa também se ampara na Portaria 84, de 24/02/2014, sob o processo n.º 001.001627.14.7 da PMPA. Os 7 (sete) centros que serão contemplados pelo presente contrato são:

• CECORES - Centro de Comunidade da Vila Restinga: Localizado na rua

Economista Nilo Wülf s/n – bairro Restinga Nova;

• CECOPAM - Centro de Comunidade Parque Madepinho: Localizado na rua

(4)

• CECOFLOR - Centro de Comunidade da Vila Floresta: Localizado na rua

Irene Cappone Santiago nº 290, bairro Jardim Floresta;

• CEGEB - Centro de Comunidade George Black: Localizado na rua Coronel

Neves n° 555 - Bairro Medianeira;

• CECOVE - Centro de Comunidade Vila Elizabeth: Localizado na rua Paulo

Gomes de Oliveira, 200 - bairro Sarandi;

• CEPRIMA - Centro da comunidade Primeiro de Maio: Localizado na rua São

Nicolau, esquina com Rua Camoati, s/n – bairro Santa Maria Goretti;

• CEVI - Centro Comunitário Vila Ingá: Localizado na rua Desidério Severino

n° 227 – bairro Vila Ingá.

3 DESCRIÇÃO DOS SERVIÇOS

Contratação de empresa especializada para prestar serviços de instalação e manutenção de equipamentos utilizados no funcionamento de piscinas, a fim de realizar a reforma das casas de máquinas dos Centros de Comunidade conforme a descrição dos serviços a serem executados em cada Centro:

3.1 CECORES

3.1.1 Serviço de fornecimento e troca de areia filtrante, limpeza, substituição de tampões, quando necessário, e colocação de areia nova de quartzo industrial lavada e secada especial para filtro de piscina com granulometria entre 18 e 30 mesh do Filtro marca EPEX RR95. Quantidade: 2 (duas) unidades com 560 kg de areia cada;

3.1.2 Instalação de 1 (uma) motobomba submersível de drenagem de esgoto pluvial para atender ao ponto de operação aproximado de 15m3_{/h e 4 mca,}

trifásica 220 V, com abertura de rotor para aspiração de sólidos de até 15 mm de diâmetro, e instalação de chave de nível de liga/desliga automática tipo boia;

3.1.3 Serviço de adequação da tubulação para esgotamento pluvial vindo da motobomba centrífuga da casa de máquinas;

3.1.4 Substituição do cesto de coleta do pré-filtro de marca EPEX;

(5)

monobloco de 7,5 CV, de alimentação de água da piscina;

3.1.6 Substituição de uma válvula gaveta de bronze, rosca BSP, DN 4”, PN16 do poço extravasor da piscina;

3.1.7 Abertura e revisão de 2 (duas) válvulas de retenção roscadas, localizadas na sucção das bombas;

3.1.8 Revisão do quadro elétrico, conforme NBR 5410, organizando a fiação com o uso de calhas e canaletas de PVC e substituindo, quando necessário, os disjuntores de 32 A bipolar curva "C" e contator modular do tipo relés de sobrecarga térmico de 32 A com compensação de temperatura e classe de disparo 10, com anotação de responsabilidade técnica registrada no CREA; 3.1.9 Substituição de 4 (quatro) registros de ferro fundido tipo esfera roscado DN

75 mm;

3.1.10 Fornecimento e instalação de 1 (uma) motobomba centrífuga monobloco nova, a ser substituída pela de cor azul existente, que atenda ao ponto de operação aproximado de 35 m3/h de vazão e 20 mca de altura manométrica, com potência máxima de 7,5 CV trifásica 220 V.

3.2 CECOPAM

3.2.2 Instalação de 1 (uma) motobomba submersível de drenagem de esgoto pluvial para atender ao ponto de operação aproximado de 15m3/h e 4 mca, trifásica 220 V, com abertura de rotor para aspiração de sólidos de até 15 mm de diâmetro, e instalação de chave de nível de liga/desliga automática tipo boia;

3.2.3 Retirada, revisão e reinstalação de 2 (dois) motores elétricos de 5 CV, que estão acoplados às bombas de alimentação de água da piscina;

(6)

de engenharia ABS mantendo o uso do pré-filtro original e motor elétrico 5 CV. Deverá atender ao ponto de operação aproximado de 44 m3/h de vazão e 15 mca de altura manométrica;

3.2.6 Revisão do quadro elétrico, conforme NBR 5410, organizando a fiação com o uso de calhas e canaletas de PVC e substituindo, quando necessário, os disjuntores de 32 A bipolar curva "C" e contator modular do tipo relés de sobrecarga térmico de 32 A com compensação de temperatura e classe de disparo 10, com anotação de responsabilidade técnica registrada no CREA; 3.2.7 Substituição de 6 (seis) registros de ferro fundido tipo esfera roscado DN 75

mm;

3.2.8 Construção de pilastras com uso de tijolos maciços, base de 25 x 25 cm e altura suficiente para apoiar a atual tubulação na pilastra de forma a eliminar as vibrações. Construção de contrapiso utilizando tijolo maciço e argamassa, base de 50 x 30 cm e altura mínima de 30 cm para fixar o conjunto motobomba sem produzir vibrações.

3.3 CECOFLOR

3.3.2 Retirada, revisão e reinstalação de 2 (duas) motobombas centrífugas monobloco de 5 CV, de alimentação de água da piscina;

3.4 CEGEB

3.4.1 Serviço de fornecimento e troca de areia filtrante, limpeza, substituição de tampões, quando necessário, e colocação de areia nova de quartzo industrial lavada e secada especial para filtro de piscina com granulometria entre 18 e 30 mesh do Filtro marca EPEX RR105. Quantidade: 2 (duas) unidades com

(7)

600 kg de areia cada;

3.4.3 Instalação de quadro elétrico novo de comando dos motores, conforme NBR 5410, com disjuntores, fusíveis, contatoras e relés dimensionados de modo adequado à aplicação;

3.4.4 Revisão e Instalação de 1 (uma) motobomba centrífuga monobloco de 10 CV;

3.4.5 Fornecimento e instalação de 1 (uma) motobomba centrífuga monobloco. Deverá atender ao ponto de operação aproximado de 44 m3_{/h de vazão e 15}

mca de altura manométrica, com potência máxima admissível de 7,5 CV, trifásica 220 V;

3.4.6 Substituição de 10 (dez) manetes de registros de ferro fundido tipo esfera roscado DN 75 mm;

3.4.7 Construção de pilastras com uso de tijolos maciços, base de 25 x 25 cm e altura suficiente para apoiar a atual tubulação na pilastra de forma a eliminar vibrações. Construção de contrapiso utilizando tijolo maciço e argamassa, base de 50 x 30 cm e altura mínima de 30 cm para fixar o conjunto motobomba sem produzir vibrações.

3.5 CECOVE

3.5.2 Fornecimento e instalação de 2 (duas) motobombas centrífuga monobloco novas, a ser substituída pelas existentes, que atendam ao ponto de operação aproximado de 56 m3/h de vazão e 15 mca de altura manométrica, com potência máxima admissível de 7,5 CV, trifásica 220 V;

(8)

pluvial para atender ao ponto de operação aproximado de 15m3/h e 4 mca. trifásica 220 V, com abertura de rotor para aspiração de sólidos de até 15 mm de diâmetro, e instalação de chave de nível de liga/desliga automática tipo boia;

3.5.5 Revisão do quadro elétrico, conforme NBR 5410, organizando a fiação com o uso de calhas e canaletas de PVC e substituindo, quando necessário, os disjuntores de 32 A bipolar curva "C" e contator modular do tipo relés de sobrecarga térmico de 32 A com compensação de temperatura e classe de disparo 10, com anotação de responsabilidade técnica registrada no CREA; 3.5.6 Construção de pilastras com uso de tijolos maciços, base de 25 x 25 cm e

altura suficiente para apoiar a atual tubulação na pilastra de forma a eliminar as vibrações. Construção de contrapiso utilizando tijolo maciço e argamassa, base de 50 x 30 cm e altura mínima de 30 cm para fixar o conjunto motobomba sem produzir vibrações.

3.6 CEPRIMA

3.6.2 Fornecimento e instalação de 1 (uma) motobomba centrífuga monobloco nova, a ser substituída por um dos conjuntos existentes, que atenda ao ponto de operação aproximado de 44 m3/h de vazão e 15 mca de altura manométrica, com potência máxima admissível de 5 CV, trifásica 220 V; 3.6.3 Retirada, revisão e reinstalação de 1 (uma) motobomba centrífuga

monobloco de 5 CV, de alimentação de água da piscina;

3.6.4 Instalação de 1 (uma) motobomba submersível de drenagem de esgoto pluvial para atender ao ponto de operação aproximado de 15m3/h e 4 mca.

(9)

trifásica 220 V, com abertura de rotor para aspiração de sólidos de até 15 mm de diâmetro, e instalação de chave de nível de liga/desliga automática tipo boia;

3.6.6 Revisão do quadro elétrico, conforme NBR 5410, organizando a fiação com o uso de calhas e canaletas de PVC e substituindo, quando necessário, os disjuntores de 32 A bipolar curva "C" e contator modular do tipo relés de sobrecarga térmico de 32 A com compensação de temperatura e classe de disparo 10, com anotação de responsabilidade técnica registrada no CREA; 3.6.7 Substituição de 2 (dois) registros de ferro fundido tipo esfera roscado DN 75

mm;

3.6.8 Construção de pilastras com uso de tijolos maciços, base de 25 x 25 cm e altura suficiente para apoiar a atual tubulação na pilastra de forma a eliminar as vibrações. Construção de contrapiso utilizando tijolo maciço e argamassa, base de 50 x 30 cm e altura mínima de 30 cm para fixar o conjunto motobomba sem produzir vibrações.

3.7 CEVI

3.7.2 Retirada, revisão e reinstalação de 2 (duas) motobombas centrífugas monobloco de 7,5 CV, de alimentação de água da piscina;

3.7.4 Revisão do quadro elétrico, conforme NBR 5410, organizando a fiação com o uso de calhas e canaletas de PVC e substituindo, quando necessário, os disjuntores de 32 A bipolar curva "C" e contator modular do tipo relés de

(10)

sobrecarga térmico de 32 A com compensação de temperatura e classe de disparo 10, com anotação de responsabilidade técnica registrada no CREA; 3.7.5 Substituição de 12 (doze) manetes de registros de ferro fundido tipo esfera

roscado DN 75 mm;

4 OBSERVAÇÕES DOS SERVIÇOS

Os serviços mencionados de revisão de motobombas incluem a abertura, revisão e lubrificação dos componentes internos do conjunto bomba caracol carcaça em ferro fundido ou carcaça em plástico ABS e motor elétrico. Deverão ser inspecionados os seguintes itens: carcaça, rotor, eixo, acoplamentos, selo mecânico, rolamentos, bobina e estator. Caso haja necessidade, deverão ser substituídos por itens de primeira linha, com qualidade compatível aos existentes. Estes serviços poderão ser subcontratados e serão acompanhados pela Fiscalização da DCMP/SMOV, caso julgue necessário.

Os componentes e/ou equipamentos danificados ou que necessitarem de troca deverão ser apresentados à fiscalização da DCMP/SMOV ou SME para verificação de possível reaproveitamento e armazenagem, os quais deverão ser entregues pela firma vencedora no Setor de Manutenção/SME.

As casas de máquinas deverão ser entregues limpas, livres de entulhos ou restos de construções, bem como de quaisquer componentes ou equipamentos danificados.

5 MATERIAIS A SEREM UTILIZADOS

Todos os materiais necessários à execução dos trabalhos deverão ser novos, de primeira qualidade e fornecidos pela Contratada.

Todas as decisões sobre os materiais a serem utilizados, deverão ter a aprovação da PMPA, através dos técnicos fiscais da DCMP/SMOV.

Em regra a DCMP/SMOV fornecerá especificações técnicas dos materiais a serem empregados. Todavia, alterações nestas especificações visando à atualização e à modernização de algum item, poderão ser previstas, desde que consultada previamente a DCMP/SMOV.

(11)

Todo o material especificado, quando não puder ser atendido conforme as discriminações técnicas, por estar em falta no mercado ou por qualquer outro motivo que impeça sua aquisição obriga a imediata comunicação do fato à Fiscalização, que determinará a substituição por outro, de mesma qualidade.

6 MEDIÇÃO E FATURAMENTO

As liberações de faturas serão mensais, prevendo-se, 2 (duas) faturas.

Ocorrendo atraso na execução do Cronograma Físico-Financeiro, por responsabilidade da Contratada, a SMOV poderá exigir sua execução fora do horário normal de trabalho estipulado, sem que, neste caso, haja qualquer acréscimo de prazo e custos.

Para efeito de apresentação de proposta, os valores unitários aqui apresentados não deverão ser ultrapassados.

7 RESPONSABILIDADE TÉCNICA

A Empresa executora do contrato deverá indicar um Responsável Técnico – Engenheiro Mecânico ou Engenheiro Químico, comprovando a sua habilitação através da apresentação do seu registro de Pessoa Física no CREA/RS e Atestado de Responsabilidade Técnica (ART) ao qual se responsabilizará pela execução de todos os serviços e prestará à Fiscalização da DCMP/SMOV, todos os esclarecimentos e informações sobre o andamento dos trabalhos e tudo o mais que ela reputar como necessário ou útil ao trabalho contratado.

8 CONDIÇÕES DE USO DOS EQUIPAMENTOS, SEGURANÇA E MEDICINA DO TRABALHO

As equipes contratadas deverão se apresentar nos locais previamente determinados, ao início de cada turno de trabalho, sempre em condições de prestar os serviços com equipamentos de trabalho e de segurança (EPI). Os empregados na execução dos serviços deverão vestir camisetas, jalecos ou outro elemento de vestuário assemelhado que identifique a empresa contratada para a execução dos serviços.

(12)

É obrigação da Contratada o cumprimento das exigências da Lei nº. 6514/77, regulamentada pela Portaria nº. 3214/78, em especial as Normas Regulamentadoras 5 CIPA – Comissão Interna de Prevenção de Acidentes, NR-6 EPI – Equipamentos de Proteção Individual, NR-7 PCMSO – Programa de Controle Médico de Saúde Ocupacional, NR-9 PPRA – Programa de Prevenção de Riscos Ambientais, NR-10 Instalações e Serviços em Eletricidade e NR-18 Condições e Meio Ambiente do Trabalho na Indústria da Construção, em todos os seus itens, subitens e anexos. Os custos com a Segurança e Medicina do Trabalho deverão estar incluídos no preço proposto.

9 RESPONSABILIDADE POR EVENTUAIS DANOS OU PREJUÍZOS:

O Município não assumirá, em qualquer hipótese, quaisquer danos causados por razões decorrentes da execução do Objeto contratado. Inclui-se também nessa responsabilidade da Contratada o mau uso dos equipamentos, os danos às instalações públicas e dos pedestres.

Também, em nenhuma hipótese o Município assumirá a responsabilidade laboral, acidentaria ou providenciaria relativa pessoal e veículos componentes das equipes, nem responderá pelo salário dos mesmos.

10 RECEBIMENTO DOS SERVIÇOS

Os Engenheiros da DCMP/SMOV ficarão responsáveis pelas liberações das faturas, a análise, aceite, recebimento e análise da proposição de consertos, instalações, trocas etc. que se fizerem necessárias ao perfeito funcionamento dos sistemas, dentre outras aqui não explicitadas ou que se fizerem necessárias. Contatos pelo telefone 3289 8996 com Eng.º Mecânico Diogenes Savi Mondo e Eng.º Douglas Bernardes ou diretamente no endereço Rua Eduardo Chartier n.º 542, nesta Capital; O contato na SME será o Gerente Geral Roberto A. Wagner, através do telefone 3289 4863.

Quando da entrega dos serviços pela Contratada, será procedida liberação para o enchimento pleno das piscinas, sob autorização da SME. O “Recebimento Provisório” dos equipamentos e sistemas será expedido depois de transcorridos 7

(13)

(sete) dias consecutivos de operação contínua ou ininterrupta, dependendo do modo de operação de cada Centro Comunitário. Após a decorrência do prazo legal será emitido o "Recebimento Definitivo".

O Recebimento Definitivo não exime a Contratada das responsabilidades legalmente imputáveis por erro ou vício de execução pelo período de 05 (cinco) anos, durante os quais ficará obrigada a saná-lo sem ônus para o Município.

11 OBRIGAÇÕES DA CONTRATADA

Prestar os serviços na forma ajustada e dentro do melhor padrão técnico aplicável, no intuito de sua perfeita execução e em atendimento às disposições deste instrumento, ao Projeto Básico, às especificações do Contratante e a proposta apresentada;

Realizar o comissionamento e partida dos equipamentos e sistemas, principais e auxiliares, para realização de eventuais ajustes em operação; Fornecer manuais dos equipamentos fornecidos e instalados;

Executar todos os serviços descritos por pessoal especializado;

Prestar as informações solicitadas pelo Contratante, dentro dos prazos estipulados;

Sanar imediatamente quaisquer irregularidades comunicadas pela fiscalização do Contrato;

Providenciar as autorizações que se fizerem necessárias às atividades da prestação dos serviços, junto aos órgãos competentes;

Consultar o órgão fiscalizador, com antecedência quando houver necessidade de verificação, de quaisquer situações, a fim de não causar transtorno ou atraso, quando a prestação de serviço;

Caso a fiscalização julgue necessário, fornecer entrega técnica e/ou curso básico de operação e manutenção dos equipamentos e/ou sistemas aos operadores de cada Centro Comunitário;

Submeter-se às disposições legais em vigor.

(14)

End.: Rua Dr. Eduardo Chartier no. 542 - Bairro: Higienópolis - Fone/Fax: 3289 8996 12 OBRIGAÇÕES DA CONTRATANTE

A Prefeitura Municipal de Porto Alegre será representada por um ou mais técnicos fiscais da DCMP/SMOV em todos os atos relativos ao presente Edital, com as seguintes atribuições:

Anexar ao processo licitatório a Ordem de Inicio devidamente assinada e datada;

Manter contatos com a Contratada, informando a esta de todos os elementos necessários ao cumprimento do Contrato;

Fornecer as orientações necessárias para a correta execução dos serviços, através da realização de reuniões, sempre que necessário;

Sanar dúvidas técnicas que possam surgir da Contratada;

Acompanhar e fiscalizar o andamento dos serviços e do comissionamento; Analisar, solicitar alterações, caso necessário, e receber os serviços

contratados.

As cláusulas como: forma de pagamento, reajustamentos e outras que o Poder Público Municipal julgar necessárias, farão parte do Edital de Licitação e do Contrato que deverá ser firmado entre Contratante e Contratada.

13 VALOR DE REFERÊNCIA

O valor de Referência é de R$ 98.878,95 (noventa e oito mil, oitocentos e setenta e oito reais e noventa e cinco centavos).

O valor de Referência contempla todos os custos de mão-de-obra, materiais e equipamentos necessários à realização dos serviços.

14 PRAZO

O prazo para executar os serviços é de 60 dias consecutivos, a contar da data estipulada na Ordem de Início dos Serviços, podendo ser renovado conforme previsto no art. 57

,

§§ 1º e 2º da Lei 8.666/93, de acordo com os interesses da Administração Municipal.

(15)

End.: Rua Dr. Eduardo Chartier no. 542 - Bairro: Higienópolis - Fone/Fax: 3289 8996 15 DOTAÇÃO ORÇAMENTÁRIA

As despesas decorrentes da presente licitação correrão por conta da Dotação Orçamentária nº 601.1378.339039160100 – 1.

16 DESEMBOLSO

O desembolso referente ao valor contratual será feito conforme cronograma financeiro.
