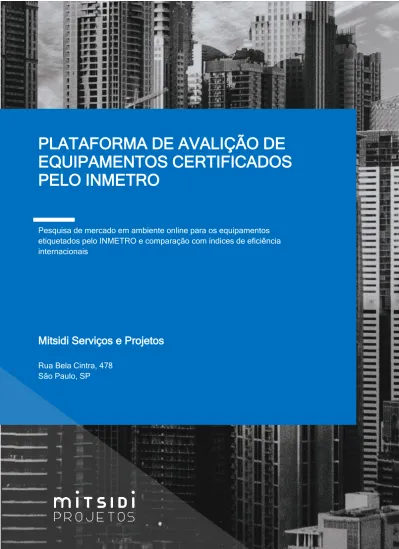

1 Pesquisa de mercado em ambiente online para os equipamentos
etiquetados pelo INMETRO e comparação com índices de eficiência internacionais
PLATAFORMA DE AVALIÇÃO DE
EQUIPAMENTOS CERTIFICADOS
PELO INMETRO
Rua Bela Cintra, 478 São Paulo, SP
2
Sumário
Sumário ... 2
Introdução ... 3
Metodologia de pesquisa ... 3
Equipamentos disponíveis no país ... 3
Metodologias de avaliação de eficiência internacionais ... 6
Resultados obtidos ... 7
Resultados para pesquisa com base nas tabelas do INMETRO ... 8
Resultados para pesquisa com base nos equipamentos mais eficientes por marca . 16 Resultados para pesquisa por metodologias internacionais de avaliação ... 17
Análises e discussões ... 24
Recomendações e destaques para comunicação ... 24
3
Introdução
O presente relatório apresenta a metodologia aplicada para pesquisa de mercado, os resultados obtidos e as principais análises técnicas. Esse estudo é parte do projeto da Plataforma de Avaliação de Equipamentos Certificados pelo INMETRO e foi contratado pelo Instituto Brasileiro de Defesa do Consumidor (Idec).
O principal objetivo do estudo é estabelecer um banco de dados de equipamentos para permitir ao consumidor visualizar rapidamente as informações mais pertinentes em relação ao consumo e eficiência, bem como comparar essas informações com outros países.
O presente relatório apresenta a pesquisa para televisores e será posteriormente completado com os demais equipamentos a ser analisados.
Metodologia de pesquisa
A pesquisa foi dividida em duas partes, a primeira focada na lista de equipamentos disponíveis no país, tanto a partir da lista do INMETRO, quanto no catálogo divulgado pelos fabricantes em suas páginas virtuais e uma segunda parte focada no levantamento internacional das metodologias de avaliação, de forma a comparar as eficiências dos equipamentos classificados pelo INMETRO com os níveis de eficiência estabelecidos em outros países.
Equipamentos disponíveis no país
As tabelas do INMETRO mais recentes para pesquisa de televisores no Programa Brasileiro de Etiquetagem (PBE) datam de fevereiro de 2017 (mas cada tipo de televisor possui uma data de atualização de dados) e foram utilizadas como base dos estudos realizados. Os 12 tipos de televisores considerados são:
4 b) Televisores LCD com iluminação de fundo com lâmpada CCFL - Lâmpada Fluorescente (Edição 03 de 18/01/2017). Esta categoria será denominada “Televisores LCD CCFL”.
c) Televisores com tela de cristal líquido LCD 3D com iluminação de fundo com lâmpada CCFL - Lâmpada Fluorescente (Edição 04 de 19/08/2011). Será utilizado a denominação “Televisores LCD 3D CCFL” para esta categoria.
d) Televisores com tela de cristal líquido LCD com iluminação de cantos de tela com lâmpadas LED (Edição 15 de 01/02/2017). Utilizar-se-á o termo “Televisores LCD Edge LED” para esta categoria.
e) Televisores com tela de cristal líquido LCD com iluminação de fundo de tela com LED (Edição 13 de 18/01/2017). Esta categoria será doravante denominada “Televisores LCD Full LED”.
f) Televisores com tela de cristal líquido LCD 3D com iluminação de cantos de tela com lâmpadas LED (Edição 11 de 18/01/2017). O termo “Televisores LCD 3D Edge” indicará esta categoria.
g) Televisores com tela de cristal líquido LCD 3D com iluminação de fundo de tela com LED (Edição 10 de 18/01/2017). A denominação desta categoria será “Televisores LCD 3D Edge LED”.
h) Televisores com telas de Plasma (Edição 04 de 27/04/2014). O termo “Televisores de Plasma” será utilizado para indicar esta categoria. i) Televisores 3D com telas de Plasma (Edição 04 de 01/09/2014). Esta
categoria será denominada “Televisores de Plasma 3D”.
j) Televisores 3D LED com Iluminação direta por diodo emissor de luz orgânico (Edição 03 de 27/04/2015). A denominação para esta categoria será “Televisores OLED 3D”.
k) Monitores com tela de cristal líquido LCD com iluminação de cantos de tela com lâmpadas LED (Edição 07de 27/04/2015). Esta categoria será referenciada por “Monitor LCD Edge”.
l) Monitores com tela de cristal líquido LCD com iluminação de fundo de tela com LED (Edição 02 de 23/11/2016). A nomenclatura “Televisor LCD Full LED“ será utilizada para esta categoria.
Para cada tipo de televisor são fornecidas diferentes informações: a) Fabricante, marca, modelo e chassis;
5 b) Potência de Stand by média, em W;
c) Potência de Stand by, em kWh/mês; d) Classe; e) Dados de placa: a. Tensão, em V; b. Potência, em W; c. Frequência, em Hz; d. Diagonal, em polegadas e cm.
Como o Índice de Eficiência Energética (metodologia apresentada com maior detalhes em seção específica) dos televisores se baseia em dados além destes trazidos na tabela, foi necessário realizar uma estimativa do Consumo de Energia Mensal por Polegada (CEMP) conforme a (Equação 1:
𝐶𝐸𝑀𝑃 =
𝐶𝐸𝑀𝑃𝐷
(Equação 1)
Onde, o CEMM corresponde ao Consumo de Energia Mensal Médio (Equação 2), como calculado no Regulamento Técnico do Inmetro1, da forma como mostra a Equação 2; e 𝐷 corresponde à diagonal do equipamento, em polegadas.
𝐶𝐸𝑀𝑀 = (20 ⋅ 𝑃𝑠𝑡𝑎𝑛𝑏𝑦+ 4 ⋅ 𝑃𝑝𝑙𝑎𝑐𝑎) ⋅ 30 (Equação 2)
Em que Pstandby significa a Potência de standby, em kW, fornecida pelo fabricante; e Pplaca, a Potência de placa, em kW.
Utilizando o IEE conforme estabelecido, duas filtragens foram realizadas para as categorias, a primeira selecionou os 10 equipamentos mais eficientes, desconsiderando o fabricante. Para as categorias de televisores onde o número total de modelos foi inferior a 10, decidiu-se por elencar os 3 mais eficientes. A segunda filtragem considerou o equipamento mais eficiente por fabricante, para os primeiros 10 fabricantes.
Os equipamentos filtrados foram pesquisados no buscador de preços Buscapé2 e também no Google3. Os links obtidos para compra foram registrados,
1 PORTARIA INMETRO Nº 563/ 2014 2 Endereço: http://www.buscape.com.br 3 Endereço: https://www.google.com.br
6 bem como o menor preço disponível para aquisição (desconsiderando o frete e os custos com instalação, quando aplicável). Quando o equipamento não pode ser encontrado, registrou-se como “Não encontrado” e quando não estava mais disponível para venda, registrou-se como “Indisponível”. A partir dos levantamentos foi formada uma planilha do Excel disponível em anexo a esse relatório com o banco de dados dos equipamentos.
Uma vez entendido o cenário nacional, as metodologias de avaliação internacionais de cinco países foram levantadas e estudadas, de forma a comparar as principais semelhanças e diferenças com a metodologia de avaliação estabelecida pelo INMETRO.
Metodologias de avaliação de eficiência internacionais
Para avaliação da eficiência em cenário internacional foram escolhidos cinco países que juntos representam uma ampla gama de cenários: China; Estados Unidos; Índia; México e União Europeia.
Estados Unidos e a União Europeia foram selecionados, pois representam polos importantes para eficiência energética com duas agendas diferentes, os Estados Unidos mais preocupados com a redução do consumo dos equipamentos para garantir uma autonomia nacional das suas fontes energéticas, enquanto a União Europeia tem foco maior na redução do consumo para redução das emissões de Gases de Efeito Estufa (GEE).
China e Índia estão mais próximas ao Brasil por sua extensão territorial e diferentes realidades climáticas. Finalmente, o México foi escolhido por estar na América Latina e possuir uma realidade comercial próxima à brasileira.
Essas informações foram utilizadas para inserir no banco de dados o nível de eficiência internacional dos equipamentos disponíveis na lista do INMETRO, permitindo assim ao consumidor entender qual o nível de eficiência que aquele equipamento teria em outro país.
7
Resultados obtidos
A tabela de eficiência do INMETRO possui 1.344 televisores registrados divididos nos tipos apresentados na Figura 1.
Figura 1. Número de televisores registrados na planilha de eficiência energética do INMETRO.
Entretanto, ao realizar a contagem dos equipamentos disponíveis, percebe-se que há uma diferença entre as quantidades declaradas e aquelas que realmente constam nas tabelas de eficiência energética, conforme Tabela 1. Esta recontagem considerou os vários modelos que constavam em uma única célula da planilha.
Tabela 1 - Diferença entre a quantidade de televisores declarados e que foram constatadas nas planilhas de eficiência energética de televisores.
Tipo de Televisor Declarado Constatado
Cinescópio 38 38 LCD CCFL 102 102 LCD 3D CCFL 1 1 LCD Edge 556 556 LCD Full LED 307 307 38 102 1 556 307 148 39 68 26 6 53
Número de Televisores registrados na planilha de
eficiência energética do INMETRO de acordo com o tipo
Cinescópio LCD CCFL LCD 3D CCFL LCD Edge LCD Full LED LCD 3D Edge LCD 3D Full LED Plasma Plasma 3D OLED 3D Monitor
8 Tipo de Televisor Declarado Constatado
LCD 3D Edge 148 148 LCD 3D Full Led 39 42 Plasma 68 68 Plasma 3D 26 27 Monitor1 53 67 OLED 3D 6 6 TOTAL 1.344 1362
A partir desta visão geral, uma primeira busca foi realizada para os 10 equipamentos mais eficientes, independente do fabricante. A pesquisa de preços foi realizada em maio de 2019. A apresentação dos resultados foi dividida em dois subcapítulos, o primeiro com os resultados para a busca com base nas tabelas do INMETRO e o segundo com os resultados comparativos das metodologias internacionais de avaliação de eficiência
Resultados para pesquisa com base nas tabelas do INMETRO
A primeira busca foi realizada para os 10 equipamentos mais eficientes, independente do fabricante. As seções seguintes trazem os resultados dos 10 equipamentos de acordo com o tipo de televisão apresentada na tabela do INMETRO.
A. Televisores Cinescópio
Tabela 2 - Top 10 equipamentos com base no Inmetro para Televisores Cinescópio
FORNECEDOR MARCA MODELO POTÊNCIA (𝐖) ( CEMP 𝐤𝐖𝐡 𝐦ê𝐬 .𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚) LG LG M2451DS-PSN 33,0 170,3 PHILCO PHILCO TV PH29C 75,0 346,1 SEMP TOSHIBA SEMP TV2934(C)SL 85,0 366,4 PHILCO PHILCO TV PH21M SS 57,0 378,6 PHILCO PHILCO TV PH21MG SS 57,0 378,6 PHILCO PHILCO TV PH21F 57,0 378,6
1 A quantidade de equipamentos trazido pela Tabela do INMETRO inclui as 2 categorias de monitores
9
FORNECEDOR MARCA MODELO POTÊNCIA (𝐖) ( CEMP 𝐤𝐖𝐡 𝐦ê𝐬 .𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚)
PHILCO PHILCO TV PH21M SS GAME 57,0 378,6 PHILCO PHILCO TV PH29M SS 85,0 378,8
SEMP
TOSHIBA SEMP TV2134(C)SL 65,0 398,6 PHILCO PHILCO PH29 US A2 85,0 409,2
Dos 10 equipamentos constantes na Tabela 2, nenhum foi encontrado para venda nos sites considerados.
B. Televisores LCD CCFL
Tabela 3 - Top 10 equipamentos com base no Inmetro para Televisores LCD CCFL
FORNECEDOR MARCA MODELO POTÊNCIA (𝐖) 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚) ENVISION AOC D26W931 25,00 123,21 LG LG M2241A 30,00 169,64 LG LG M1950A 27,00 178,80 LG LG M2550A 40,00 198,31 PHILCO PHILCO TV PH19C LCD 30,00 199,58 PHILCO PHILCO TV PH19R2 LCD 30,00 199,58 PHILCO PHILCO TV PH24A LCD 43,00 227,00 PHILCO PHILCO TV PH24B LCD 43,00 227,00 PHILCO PHILCO TV PH24M LCD 43,00 227,00 PHILCO PHILCO TV PH24MR LCD 43,00 227,00
Dos 10 equipamentos constantes na Tabela 3 nenhum foi encontrado para venda nos sites considerados.
10
C. Televisores LCD 3D CCFL
Como a tabela do Inmetro fornecesse apenas um modelo para esta categoria de televisor, a saber, Bang Olufsen BV-7, não foi possível construir o ranking com os equipamentos mais eficientes. O modelo em questão possui uma potência de 250 W e um consumo de energia mensal de 760 kWh por polegada. De qualquer forma, o equipamento não foi encontrado a venda nos sites propostos.
D. Televisores LCD Edge LED
Tabela 4 - Top 10 equipamentos com base no Inmetro para Televisores LCD Edge LED
FORNECEDOR MARCA MODELO POTÊNCIA (𝐖) 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚)
CCE CCE L322 32,00 62,31
PHILCO PHILCO PH16D10D 11,00 91,95 PHILCO PHILCO PH16D10DB 11,00 91,95 PHILCO PHILCO PH28D27D 21,00 96,47 SEMP TOSHIBA STI LE1473(A)W-AC/DC 11,00 109,29 SEMP TOSHIBA TOSHIBA LE1474(A)W-AC/DC 11,00 109,29 SEMP TOSHIBA TOSHIBA LE1473(B)W 12,00 113,57 SEMP TOSHIBA TOSHIBA LE1474(A)W-AC/DC 12,00 117,86 PHILCO PHILCO PH16N59D 15,00 118,28 PHILCO PHILCO PH16N59D TV 15,00 118,28
O resultado da pesquisa da disponibilidade do mercado dos 10 equipamentos mais eficientes está apresentado na Tabela 5. Como pode-se perceber, apenas dois estão disponíveis para venda, e com a identificação do modelo com pequenas diferenças daquela apresentada na tabela no INMETRO.
11
Tabela 5 - Disponibilidade para compra dos top 10 Televisores LCD Edge LED
MARCA MODELO SITE BUSCAPÉ SITE GOOGLE
CCE L322 Não encontrado Não encontrado PHILCO PH16D10D Não encontrado R$ 849,94 PHILCO PH16D10DB Não encontrado Não encontrado PHILCO PH28D27D R$ 799,00 R$ 949,90 SEMP TOSHIBA LE1473(A)W-AC/DC Não encontrado Não encontrado SEMP TOSHIBA LE1474(A)W-AC/DC Não encontrado Não encontrado SEMP TOSHIBA LE1473(B)W Não encontrado Não encontrado SEMP TOSHIBA LE1474(A)W-AC/DC Não encontrado Não encontrado PHILCO PH16N59D Não encontrado Não encontrado PHILCO TV PH16N59D Não encontrado Não encontrado
A. Televisores LCD Full LED
Tabela 6 - Top 10 equipamentos com base no Inmetro para Televisores LCD Full LED.
FORNECEDOR MARCA MODELO POTÊNCIA (W) CEMP (kWh/mês.polegada)
LG LG 32LF550B-SD 60,00 25,19 LG LG 32LX300C-SB 30,00 35,57 SEMP
TOSHIBA STI DL3260(A)W 32,00 38,44 LG LG 32LH510B-SC 35,00 39,23 LG LG 32LH515B-SA 35,00 39,24 LG LG 43LH5100-SF 50,00 39,50 LG LG 43LH5150-SE 50,00 39,50 LG LG 32LW300C-SB 35,00 39,99 LG LG 43LW300C-SC 50,00 40,00 LG LG 43LX300C-SA 50,00 40,10
O resultado da pesquisa da disponibilidade do mercado dos 10 equipamentos mais eficientes está apresentado na Tabela 5. Como pode-se perceber, apenas dois estão disponíveis para venda, e com a identificação do modelo com pequenas diferenças daquela apresentada na tabela no INMETRO.
12
Tabela 7 - Disponibilidade para compra dos top 10 Televisores LCD Edge LED
MARCA MODELO SITE BUSCAPÉ SITE GOOGLE
LG 32LF550B-SD Não encontrado Não encontrado SEMP TOSHIBA LE1473W Não encontrado Não encontrado LG 32LX300C-SB Não encontrado Não encontrado SEMP TOSHIBA DL2443W R$ 707,04 R$ 707,04 SEMP TOSHIBA DL3260(A)W Não encontrado Não encontrado
LG 32LH510B-SC Não encontrado Não encontrado LG 32LH515B-SA Não encontrado Não encontrado LG 32LW300C-SB 32LW300C
R$ 819,00 32LW300C R$ 819,00 LG 43LH5100-SF Não encontrado Não encontrado LG 43LH5150-SE Não encontrado Não encontrado
B. Televisores LCD 3D Edge LED
Tabela 8 - Top 10 equipamentos com base no Inmetro para Televisores LCD 3D Edge LED.
Dos 10 equipamentos constantes na
Tabela 8 - Top 10 equipamentos com base no Inmetro para Televisores LCD 3D Edge LED.
FORNECEDOR MARCA MODELO POTÊNCIA 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚)
LG LG M275WV-PSN 27,00 48,35
LG LG M2450D-PSN 24,00 113,02
PHILCO PHILCO PH42E45DSG 71,00 190,91 SAMSUNG SAMSUNG LT27A950LBMZD 45,00 201,84 SONY BRASIL SONY KDL-55W805B 91,00 202,91 PHILCO PHILCO PH42E45DSG 72,00 208,06 SONY BRASIL SONY KDL-50W805B 89,00 218,40 PHILCO PHILCO PH42M61DSGW 76,00 222,07 ENVISION PHILIPS 42PFL6007G/78 80,00 229,86 ENVISION PHILIPS 55PFL6007G/78 108,00 236,66
FORNECEDOR MARCA MODELO POTÊNCIA 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚)
13 , nenhum foi encontrado para venda nos sites considerados.
C. Televisores LCD 3D Full LED
Tabela 9 - Top 10 equipamentos com base no Inmetro para Televisores LCD 3D Full LED
FORNECEDOR MARCA MODELO POTÊNCIA (𝐖) 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚) LG LG 55LB7000-SF 100,00 219,41 LG LG 32LB620B-SD 65,00 247,03 ENVISION PHILIPS 48PFG6309/78 100,00 253,66 LG LG 47LB7000-SF 100,00 256,75 ENVISION SHARP LC-42SV602B 91,00 262,24 LG LG 49LB6200-SD 110,00 271,35 LG LG 39LB6500-SF 90,00 279,11 LG LG 47LB6500-SF 110,00 282,61 LG LG 55LB6500-SF 130,00 285,15 LG LG 55LB6200-SD 130,00 285,48
Dos 10 equipamentos constantes na Tabela 9, nenhum foi encontrado nos sites de compra avaliados.
LG LG M2450D-PSN 24,00 113,02
PHILCO PHILCO PH42E45DSG 71,00 190,91 SAMSUNG SAMSUNG LT27A950LBMZD 45,00 201,84 SONY BRASIL SONY KDL-55W805B 91,00 202,91 PHILCO PHILCO PH42E45DSG 72,00 208,06 SONY BRASIL SONY KDL-50W805B 89,00 218,40 PHILCO PHILCO PH42M61DSGW 76,00 222,07 ENVISION PHILIPS 42PFL6007G/78 80,00 229,86 ENVISION PHILIPS 55PFL6007G/78 108,00 236,66
14
D. Televisores Plasma
Tabela 10 - Top 10 equipamentos com base no Inmetro para Televisores Plasma
FORNECEDOR MARCA MODELO POTÊNCIA (𝐖) 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚) SAMSUNG SAMSUNG PL51F4000AGXZD 190,00 448,71
LG LG 50PB650B-SA 190,00 458,04
LG LG 50PB560B-SA 190,00 458,18
SAMSUNG SAMSUNG PL51E490B1GXZD 199,00 469,67 SAMSUNG SAMSUNG PL51E450A1GXZD 199,00 469,76 SAMSUNG SAMSUNG PL43F4000AGXZD 170,00 476,51 SAMSUNG SAMSUNG PN43H4000AGXZD 170,00 476,79 SAMSUNG SAMSUNG PL43F4900AGXZD 170,00 476,79 SAMSUNG SAMSUNG PN43H4000AGXZD 170,00 476,79 SAMSUNG SAMSUNG PL43E400U1GXZD 176,00 492,70
Dos 10 equipamentos constantes na Tabela 10 nenhum foi encontrado para venda nos sites considerados.
E. Televisores Plasma 3D
Tabela 11 - Top 10 equipamentos com base no Inmetro para Televisores Plasma 3D
FORNECEDOR MARCA MODELO POTÊNCIA
(𝐖) 𝑪𝑬𝑴𝑷 (
𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚) SAMSUNG SAMSUNG PL64D550C1GXZD 236,00 443,93
SAMSUNG SAMSUNG PL64D8000FGXZD 237,00 445,81 PHILCO PHILCO PH51A36PSG 195,00 461,41 SAMSUNG SAMSUNG PL51E490B1GXZD 199,00 469,67 SAMSUNG SAMSUNG PL43F4900AGXZD 170,00 476,79 PHILCO PHILCO PH51C21PSG 204,00 482,51 LG LG 50PB690B-SD 210,00 505,84 SAMSUNG SAMSUNG PL51F4500AGXZD 216,00 510,00 SAMSUNG SAMSUNG PL51F4900AGXZD 216,00 510,24 SAMSUNG SAMSUNG PN51H4900AGXZD 216,00 511,06
15 Dos 10 equipamentos constantes na Tabela 11 nenhum foi encontrado para venda nos sites considerados.
F. Televisor OLED 3D
Tabela 12 - Top 10 equipamentos com base no Inmetro para Televisores OLED 3D
FORNECEDOR MARCA MODELO POTÊNCIA (𝐖) 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚) LG LG 65UC9700-SA 260,00 481,20
LG LG 55EA8800-SC 265,00 579,69 LG LG 55EA9850-SA 270,00 590,60
Dos 3 equipamentos constantes na Tabela 12 nenhum foi encontrado para venda nos sites considerados.
G. Monitores LCD Edge LED
Tabela 13 - Top 10 equipamentos com base no Inmetro para Monitores LCD Edge LED.
FORNECEDOR MARCA MODELO POTÊNCIA
(𝐖) 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚) PHILCO PHILCO PH16V18DMT 9,00 75,08 PHILCO PHILCO PH16N59B 9,00 79,39 PHILCO PHILCO PH16N59P 9,00 79,39 PHILCO PHILCO PH16V18DM 9,00 79,58 PHILCO PHILCO PH19D20DMR 11,00 87,69 PHILCO PHILCO PH19D20DM 11,00 87,69 PHILCO PHILCO PH16D20DM 12,00 99,19 PHILCO PHILCO PH19B16DM 18,00 120,38 PHILCO PHILCO PH24D20DMT 23,00 122,78 PHILCO PHILCO PH24D20DMTB 23,00 122,78
16 Dos 10 equipamentos constantes na Tabela 13 nenhum foi encontrado para venda nos sites considerados.
H. Monitores LCD Full LED
Tabela 14 - Top 3 equipamentos com base no Inmetro para Monitores LCD Full LED.
FORNECEDOR MARCA MODELO POTÊNCIA (𝐖) 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚) LG LG 28LF710B-PS 30,00 133,35
LG LG 28LJ720B-PS 30,40 135,04 LG LG 29LH300B-PS 38,00 160,80
Dos 3 equipamentos constantes na Tabela 14 nenhum foi encontrado para venda nos sites considerados.
Resultados para pesquisa com base nos equipamentos mais
eficientes por marca
A segunda busca foi realizada para os 10 equipamentos mais eficientes por fabricante, para os 10 primeiros fabricantes. O objetivo dessa busca foi expandir os equipamentos consultados, já que cada fabricante entra com apenas um equipamento na pesquisa. Os resultados são apresentados na Tabela 15.
Tabela 15 - Top 10 equipamentos dos Televisores mais eficientes por fabricante com base no Inmetro
FORNECEDOR MARCA MODELO POTÊNCIA (𝐖) 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚)
LG LG M275WV-PSN 27 48,35
CCE CCE L322 32 62,31
PHILCO PHILCO PH16V18DMT 9 75,08
SEMP
TOSHIBA STI LE1473(A)W-AC/DC 11 109,29 SAMSUNG SAMSUNG UN55F8000AGXZD 178 120,20
ENVISION AOC D26W931 25 123,21
SONY
BRASIL SONY KDL-32R305B 40 157,50
17 FORNECEDOR MARCA MODELO POTÊNCIA (𝐖) 𝑪𝑬𝑴𝑷 ( 𝐤𝐖𝐡
𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚) PANASONIC
DO BRASIL
LTDA PANASONIC TC-40D400B 64 195,75 LENOXX
SOUND LENOXX SOUND TV - 7114 18 202,43
Dos 10 equipamentos constantes na Tabela 15, nenhum foi encontrado a venda nos sites considerados nesta pesquisa.
Devido às dificuldades de se encontrar televisores certificados pelo INMETRO a venda, uma busca final foi realizada pelos equipamentos mais populares no mercado. Para tanto, tomou-se como referência o levantamento dos 10 televisores mais vendidos em 2019 pelo site Buscapé, como mostra a Tabela 16.
Tabela 16 - Equipamentos mais vendidos em 2019, segundo o Buscapé
FABRI-CANTE MODELO POTÊNCIA DE STANDBY (W) Nível INMETRO POTÊN CIA (W) POLE-GADAS CEMP (kWh / 𝐦ê𝐬 . 𝐩𝐨𝐥𝐞𝐠𝐚𝐝𝐚) PREÇO SAMSUNG UN49NU7100G 1,0 A 145 49 367,35 R$1.999,00 SAMSUNG UN40NU7100G 1,0 A 105 40 330,00 R$1.561,00 SAMSUNG UN32J4290AG 1,0 A 48 32 198,75 R$1.139,05
LG 50UK6510PSF 0,5 fornecido Não 110 50 270,00 R$1.994,05
SAMSUNG UN55NU7100G 1,0 A 150 55 338,18 R$2.551,12
LG 32LK615BPSB 0,5 fornecido Não 48 32 189,38 R$939,00
SAMSUNG UN32J4300AG 1,0 A 39 32 165,00 R$949,00
PHILCO PH32C10DSGW 0,5 fornecido Não 67 32 260,63 R$789,00 LG 43LK5750PSA 0,5 fornecido Não 80 43 230,23 R$1.389,00
SAMSUNG UN58NU7100G 1,0 A 160 58 341,38 R$2.899,00
A potência de standby do equipamento Samsung UN32J4290AG não foi encontrada no site do fabricante e, por essa razão, estimada em 1,00 W, seguindo as potências encontradas para os demais equipamentos do mesmo fornecedor
18 Como não foi encontrada a potência de standby do televisor Philco PH32C10DSGW, também, neste caso, foi feita a suposição do valor. Como o site do fabricante também não fornece a potência média, o valor considerado foi o fornecido pelo Buscapé.
Resultados para pesquisa por metodologias internacionais de
avaliação
Nesta seção, é apresentada uma comparação entre as metodologias de avaliação da eficiência energética dos televisores em diferentes locais do mundo: Brasil, México, Estados Unidos, União Europeia, China e Índia.
A. Brasil
O Índice de Eficiência Energética (IEE), como especificado nos Regulamentos técnicos consultados, deve ser calculado com base Consumo Energético no modo de operação ligado, (Potência Total Média em Modo de Uso), obtido em função de uma série de ensaios laboratoriais baseados na norma IEC 62087:2011. A Tabela 15 apresenta um resumo das informações levantadas.
Tabela 17 - Especificações da metodologia para Televisores no Brasil
LOCAL BRASIL
Órgão(s)
responsável(is) Instituto Nacional de Metrologia, Qualidade e Tecnologia (INMETRO) Política da
eficiência de
televisores Etiqueta comparativa de eficiência energética compulsória Ano de publicação 2014
Tipo de TV
Cinescópios, plasma, painéis de LCD, painéis de LED e Monitores com função de televisor que possuam sintonizador interno de radiofrequência. Exceções: aparelhos acima de 65 polegadas e menores que 13 polegadas.
Documento(s) de especificação do procedimento local Portaria n.º 563, de 23 de dezembro de 2014 Portaria nº 427, de 10 de setembro de 2014 Link http://www.inmetro.gov.br/legislacao/rtac/pdf/RTAC00217 1.pdf Normas de apoio ao procedimento local
IEC 62087:2011 Methods of measument for the power consumption of audio,video and related equipment;
IEC 62301: 2011 Household electrical appliances – Measurement of standby power;
19
LOCAL BRASIL
radiated disturbances from plasma display panel Vs in the frequency range 150 kHz to 30 MHz.
Método exigido Potência Total Média em Modo de Uso (PTM), Consumo Mensal Médio (Etiqueta ENCE), Consumo em Modo de Espera.
Além da avaliação realizada pelo INMETRO com emissão da ENCE, o Programa Nacional de Conservação de Energia Elétrica (PROCEL) também emite um selo adicional para os equipamentos que apresentam o mais alto nível de eficiência.
Para os televisores a eficiência é estimada através do indicador IEE com base na Potência Total Média (PTM), na Potência de Base (Pbas) e na Potência de Referência (Pref).
A partir de um índice IEE superior a 0,25 (calculado pela divisão da PTM pela Pref), os equipamentos estão aptor a receber o Selo Procel. A última lista divulgada pelo Procel data de 06 de março de 2018 e apenas 23 modelos de 2 fornecedores (Samsung e Semp TCL) atendem ao requisito, sendo 16 televisores LED EDGE e 7 televisores DIRECT LED.
B. México
Quando elaborada, a norma NOM-032-ENER-2013 encontrava-se em
acordo parcial com os itens 4.2 e 4.3.2 da norma internacional IEC-62301. Os pontos em que a norma NOM-032-ENER-2013 entra em desacordo com a IEC-62301 são aqueles em que ela segue a norma nacional NMX-J-551-ANCE-2012, como indicado na Tabela 15.
Tabela 18 - Especificações da metodologia para Televisores no México
LOCAL MÉXICO
Órgão(s) responsável(is)
Secretaria de Energia
Comitê Consultivo Nacional de Padronização para a Preservação e Uso Racional de Recursos Energéticos (CCNNPURRE);
Comissão Nacional para o Uso Eficiente da Energia (CNUEE). Política da
eficiência de
televisores Apenas MEPS compulsórios Ano de Publicação 2013
Tipos de TV LED, LCD, PDP, OLED Documento(s) de
especificação do procedimento local
NOM-032-ENER-2013, Límites máximos de potencia eléctrica para equipos y aparatos que demanda energía en espera. Métodos de prueba y etiquetado
20 Normas de apoio ao procedimento local NMX-J-551-ANCE-2006; ANSI/CEA-2013-A; IEC 60705:201; IEC 62087:2008; IEC 62301:2005; IEEE 1515-2000; ISO/IEC 24734:2009; NISTIR 6181:1999; NOM-Z-109.
Método exigido Medição de Potência em Modo de Espera
C. Estados Unidos
Atualmente, não há padrões de conservação de energia para aparelhos televisores, apenas a etiqueta voluntária emitida pela ENERGY STAR. O procedimento de teste deve ser feito de acordo com os métodos especificados em 10 CFR 430, Subparte B, Apêndice H (Tabela 16). O cálculo do Consumo Anual de Energia (AEC) dos televisores deve ser feito usando o modo ligado, o modo de espera e o consumo de energia em modo desligado.
Tabela 19 - Especificações da metodologia para Televisores nos Estados Unidos
LOCAL Estados Unidos
Órgão(s) responsável(is) Departamento de Energia
Política da eficiência de televisores Etiqueta de alta eficiência energética (endosso) voluntária: ENERGY STAR
Ano 2015
Tipos de TV Não especificados Documento(s) de especificação do
procedimento local 10 CFR parte 430 subparte B apêndice H Link https://www.ecfr.gov/cgi-bin/text-idx?node=ap10.3.430_127.h Normas de apoio ao procedimento
local IEC 62087 Ed. 3.0; IEC 62301 Ed. 2.0; Método exigido Consumo anual de energia (AEC)
21
D. União Europeia
As informações obtidas para a União Europeia são apresentadas nas
Tabela 20.
Tabela 20 - Especificações da metodologia para Televisores na União Europeia
LOCAL UNIÃO EUROPEIA
Órgão(s)
responsável(is) Comissão Europeia Política da eficiência
de televisores MEPS e etiqueta comparativa de eficiência energética compulsórios Ano de publicação 2009 MEPS/2010 Etiqueta
Tipos de TV Não especificado Documento(s) de
especificação do
procedimento local Regulamento Delegado a Comissão (EU) No 1062/2010 Link https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=CELEX%3A32010R1062
Normas de apoio ao
procedimento local IEC 60107-1(Peak Luminance Ratio) Método exigido
Luminância de pico; Consumo de Energia Anual (AEC) (potência em modo de uso e potência em modo de espera) e Índice de Eficiência Energética (IEE), dado pela potência em modo de uso.
E. China
Para a China as informações obtidas são apresentadas na Tabela 21.
Tabela 21 - Especificações da metodologia para Televisores na China.
LOCAL CHINA
Órgão(s) responsável(is)
Comissão de Reforma e Desenvolvimento Nacional (NDRC) Administração Geral de Supervisão de Qualidade, Inspeção e Quarentena da China (AQSIQ)
Política da eficiência
de televisores MEPS e etiqueta comparativa de eficiência energética compulsórios Ano de publicação 2013
Tipos de TV Não especificado Documento(s) de
especificação do procedimento local
GB 24850-2013: Minimum allowable values of energy efficiency and energy efficiency grades for flat panel TV Link http://www.energyrating.gov.au/products/televisions
22
LOCAL CHINA
Normas de apoio ao procedimento local
JJF 1261.7-2013: Rules of Metrology Testing for Energy Efficiency. Label of Flat Panel Televisions
JJF 1261.7-2014: Rules of Metrology Testing for Energy Efficiency Label of Flat Panel Televisions
SN/T 3246.2-2012: Technical requirements for the
inspection of audio,video adn similar electronic apparatus for import and export. Part 2: Energy efficiency of televisions GB 25957-2010: Minimum allowable values of energy efficiency and energy efficiency grades for digital television adapters (set-top boxes)
Método exigido Não foi possível avaliar, pois a norma está disponível apenas para compra
F. Índia
Os televisores na Índia devem atender a MEPS de consumo máximo em modo de espera. Além deste quesito, a luminância padrão deve ser maior ou igual a sessenta cinco por cento da luminância de pico no modo selecionável mais brilhante. As informações de metodologia de análise levantadas são apresentadas na Tabela 22.
Tabela 22 - Especificações da metodologia para Televisores na Índia
LOCAL ÍNDIA
Órgão(s)
responsável(is) Escritório de Eficiência Energética do Ministério da Energia (BEE) Política da eficiência
de televisores MEPS e etiqueta comparativa de eficiência energética compulsórios Ano de Publicação 2016
Tipos de TV Televisões a cores com resolução 1920 x 1080 pixels dos tipos Cinescópio, LCD, Plasma e LED
Documento(s) de especificação do procedimento local
S.O.1896(E) Date: 26 th May, 2016
Bureau of Energy Schedule No.: 11 Date: 26 th May, 2016 Link https://beestarlabel.com/Content/Files/CTV%20notificati on.pdf https://beestarlabel.com/Content/Files/Schedule-11=CTV.pdf Normas de apoio ao procedimento local IEC 62087:2008 IEC 62301:2011
IS 13384:1992 (Part 1 & Part 2) IS 13900:1993
IS 616:2010/IEC 60065:2005
Método exigido Consumo Máximo em Standby e Consumo de Energia Anual (AEC) (potência em modo de uso e potência em modo de espera)
23
A etiqueta comparativa classifica os televisores de uma a cinco estrelas com base em seu consumo relativo de energia anual, sendo cinco estrelas os televisores com o menor consumo anual.
Por fim, a Tabela 23 apresenta um resumo das informações levantadas
24
Tabela 23 – Comparação dos níveis de eficiência dos países estudados.
PAÍS TIPO POLEGADAS Nível / NÍVEL DE EFICIÊNCIA ENERGÉTICA (W/W)
Valor Nível / Valor Nível / Valor Nível / Valor Nível / Valor Nível / Valor Nível / Valor Nível / Valor Nível / Valor
BRASIL 0<IEE<0,4 A 0,4<IEE<0,5 0,5<IEE<0,6 0,6<IEE<0,8 B C D 0,8<IEE E UE
A+++ A++ A+ A B C D E F
IEE <
0,10 0,10 ≤ IEE < 0,16 0,16 ≤ IEE < 0,23 0,23 ≤ IEE < 0,30
0,30 ≤ IEE < 0,42 0,42 ≤ IEE < 0,60 0,60 ≤ IEE < 0,80 0,80 ≤ IEE < 0,90 0,90 ≤ IEE < 1,00 EUA (Energy Star)
Potência Máxima em modo ligado (W) Potência de Máxima (W) Standby Ativo Potência de Passivo Máxima (W) Standby 1,5 ⋅ [78,5 ⋅ tanh (0,0005 ⋅ (A − 140) + 0,038) + 14] * 3,0 0,5 ÍNDIA (Máximo AEC, em kWh/ano) LCD 5
estrelas 4 estrelas 3 estrelas 2 estrelas 1 estrelas
20 45 51 57 63 69 26 74 85 95 105 115 32 111 126 141 157 172 37 147 168 188 208 229 42 188 215 241 268 294 46 225 257 289 320 352 50 265 303 340 378 415 55 320 366 411 456 502 LED 20 24 27 30 33 36 26 38 43 48 53 58 32 56 64 72 79 87 37 74 85 95 105 115 42 95 108 121 135 148 46 113 129 145 161 177 50 134 152 171 190 209 55 161 184 206 229 252
MÉXICO LED, OLED, LCD, PDP
Potência de Standby Máxima (W) 1,0
25
Análises e discussões
Com base na metodologia adotada e nos resultados obtidos na pesquisa pelos equipamentos disponíveis para compra, algumas análises são possíveis.
1. O IEE mostrado na tabela do INMETRO não é o mesmo calculado pelas metodologias dos regulamentos técnicos. Essa informação causa enorme confusão ao consumidor, que não é capaz de entender claramente qual a metodologia de análise adotada.
2. A potência de standby é indicada na tabela do INMETRO como referência para IEE, mas esse não é o principal, nem o único critério adotado nos regulamentos técnicos para obtenção do Índice da Eficiência Energética (IEE).
3. A maioria dos equipamentos listados nas tabelas do INMETRO não está disponível para compra. Um consumidor interessado em eficiência energética não será capaz de escolher um modelo usando as tabelas divulgadas.
4. Os equipamentos mais vendidos em 2019, de acordo com o site Buscapé, não constam na versão mais recente da tabela do INMETRO.
5. O Selo PROCEL apresenta uma metodologia de avalição de eficiência mais restritiva aos televisores, sendo que até março de 2018 apenas 23 equipamentos estavam aptos a receber o selo.
6. Em relação as normas internacionais, existem similaridades com o método de avaliação utilizado no país, já que o mesmo se baseia nas IECs. Os países que adotam o IEE como indicador de eficiência podem, à princípio, ser comparados com o Brasil, no entanto é necessário primeiramente questionar o ponto 1 dessa lista com o INMETRO.
Recomendações e destaques para comunicação
A partir das conclusões e análises destacam-se recomendações para os diferentes agentes que atuam na cadeia dos equipamentos.
26
Recomendações para os principais agentes do setor
INMETRO
• Atualizar os critérios de IEE nos regulamentos técnicos e nas tabelas divulgadas aos consumidores.
• Atualizar o mais rápido possível as tabelas com os equipamentos mais recentes enviados pelos fabricantes.
• Remover das tabelas os equipamentos que não estão sendo mais comercializados.
• Incluir informações sobre qualidade de som e imagem dos televisores como parâmetros adicionais para que o consumidor possa fazer a melhor escolha no momento da compra.
• Deixar claro se os monitores possuem função televisão.
PROCEL
• Atualizar a lista de modelos de televisores com o Selo, uma vez que a versão mais recente data de 06 de março de 2018.
FABRICANTES
• Fornecer especificações técnicas, não só nos manuais e nos equipamentos, mas também nos sites, esclarecendo, no mínimo:
o Qual potência média em modo lido (potência nominal de placa); o Qual potência média em modo de espera;
o Qual classificação de eficiência energética; o Quantas polegadas.
• Nos sites de compra, remover a observação: “Para maiores detalhes, ver a etiqueta do equipamento”.
VENDEDORES E FORNECEDORES
• Fornecer especificações técnicas do equipamento da forma exata como foi fornecida pelo fabricante, sem arredondamentos e suposições.
27
