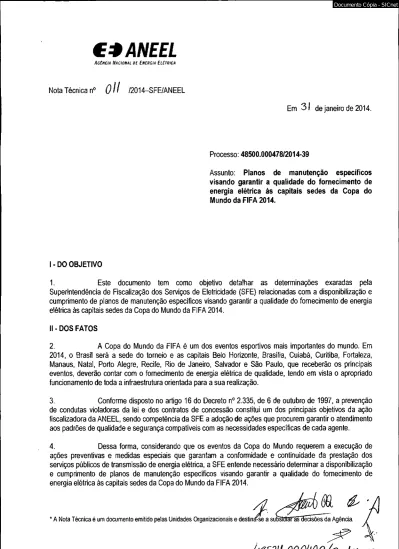

*ANEEL OH /2014-SFE/ANEEL. Nota Técnica n. Em 31 de janeiro de Processo: /

€*ANEEL

Nota Técnica n°

OH

Em 3 1 de janeiro de 2014.

Processo: 48500.000478/2014-39

Assunto: Planos de manutenção específicos visando garantir a qualidade do fornecimento de energia elétrica às capitais sedes da Copa do Mundo da FIFA 2014.

I - DO OBJETIVO

1. Este documento tem como objetivo detalhar as determinações exaradas pela Superintendência de Fiscalização dos Serviços de Eletricidade (SFE) relacionadas com a disponibilização e cumprimento de planos de manutenção específicos visando garantir a qualidade do fornecimento de energia elétrica às capitais sedes da Copa do Mundo da FIFA 2014.

II - DOS FATOS

2. A Copa do Mundo da FIFA é um dos eventos esportivos mais importantes do mundo. Em 2014, o Brasil será a sede do torneio e as capitais Belo Horizonte, Brasília, Cuiabá, Curitiba, Fortaleza, Manaus, Natal, Porto Alegre, Recife, Rio de Janeiro, Salvador e São Paulo, que receberão os principais eventos, deverão contar com o fornecimento de energia elétrica de qualidade, tendo em vista o apropriado funcionamento de toda a infraestrutura orientada para a sua realização.

3. Conforme disposto no artigo 16 do Decreto n° 2.335, de 6 de outubro de 1997, a prevenção de condutas violadoras da lei e dos contratos de concessão constitui um dos principais objetivos da ação fiscalizadora da ANEEL, sendo competência da SFE a adoção de ações que procurem garantir o atendimento aos padrões de qualidade e segurança compatíveis com as necessidades específicas de cada agente.

4. Dessa forma, considerando que os eventos da Copa do Mundo requerem a execução de ações preventivas e medidas especiais que garantam a conformidade e continuidade da prestação dos serviços públicos de transmissão de energia elétrica, a SFE entende necessário determinar a disponibilização e cumprimento de planos de manutenção específicos visando garantir a qualidade do fornecimento de energia elétrica às capitais sedes da Copa do Mundo da FIFA 2014.

* A Nota Técnica é um documento emitido pelas Unidades Organizacionais e destiná^se a subsiaiar as~7!ecísões da Agência.

€*

ANEEL

5. O presente documento visa relacionar as premissas que deverão orientar a elaboração dos planos de manutenção por parte das concessionárias responsáveis pela transmissão de energia elétrica nas capitais que sediarão a Copa.

6. Os procedimentos referentes à operação das instalações e do sistema de transmissão ficarão a cargo do Operador Nacional do Sistema Elétrico (ONS) e serão acompanhados pela Aneel.

I II -DA ANÁLISE

7. As determinações da SFE relacionadas com a disponibilização e cumprimento de planos de manutenção e operação específicos visando garantir a qualidade do fornecimento de energia elétrica às capitais sedes da Copa do Mundo da FIFA 2014 deverão ser cumpridas pelas concessionárias proprietárias e acessantes das instalações citadas na Nota Técnica ONS NT 0008/2014, de 17 de janeiro de 2014, anexa a esta Nota Técnica.

Pág. 2 da Nota Técnica n° /2014-SFE/ANEEL, de / /2014.

111.1 - PLANO DE MANUTENÇÃO

8. O plano de manutenção específico da Copa do Mundo da FIFA 2014 deverá abranger as instalações relacionadas na Nota Técnica ONS NT 0008/2014, de 17 de janeiro de 2014, anexa a esta Nota Técnica.

9. As subestações destacadas deverão passar por inspeção extraordinária e minuciosa de caráter preventivo, a fim de identificar possíveis anomalias existentes. As concessionárias deverão verificar também a necessidade de limpeza da faixa de servidão ou realização de poda de vegetação para as linhas de transmissão conectadas às subestações destacadas.

10. Caso estejam previstas manutenções preventivas nas instalações listadas na Nota Técnica ONS NT 0008/2014 para o ano de 2014, a concessionária deverá empreender todos os esforços no sentido de antecipar a realização das intervenções para o período anterior a Copa do Mundo 2014.

11. As concessionárias deverão apresentar cronograma das ações de manutenção preventiva e corretiva em cada uma das instalações listadas na Nota Técnica ONS NT 0008/2014, informando as datas de realização das ações e o prazo máximo para correção dos potenciais problemas detectados. Caso a concessionária já disponha de diagnóstico da instalação, poderá apresentar somente a data para correção das anomalias verificadas.

12. Durante a realização dos eventos da Copa FIFA 2014, deverão ser evitados desligamentos programados. Assim, a concessionária deverá tomar as providências para a antecipação das intervenções corretivas e preventivas necessárias.

13. Todas as ações de manutenção preventiva e corretiva deverão ocorrer até a data de 30/5/2014, cabendo à concessionária a programação de tais ações. As manutenções preditivas não

* A Nota Técnica é um documento emitido pelas Unidades Organizacionais e destina-se a subsidiar as decisões da Agência.

€ 0 ANEEL

invasivas, tais como termovisão e coleta do óleo isolante dos equipamentos para análise, devem continuar sendo realizadas normalmente, salvo restrições operativas.

14. Deverá ser avaliada a existência e a distribuição de equipamentos sobressalentes, com intuito de priorizar a disponibilidade das instalações relacionadas ao evento Copa do Mundo da FIFA 2014. Caso se faça necessário, a concessionária deverá revisar a distribuição dos sobressalentes.

15. As concessionárias deverão relacionar para Aneel os equipamentos, maquinários e ferramentas que estarão disponíveis para atendimento de emergência das subestações e linhas de transmissão envolvidas, durante o período de 12/6 a 13/7/2014. As concessionárias deverão definir ainda o quantitativo de equipes destinadas ao atendimento de emergência às instalações, suas localizações e informar o nome e o telefone dos responsáveis de cada equipe.

16. As transmissoras deverão encaminhar ao ONS o cronograma de revisão de ajustes das proteções de fronteira com as distribuidoras até 26/2/2014.

17. As transmissoras deverão realizar reuniões com as distribuidoras com as quais possuem fronteiras, com o objetivo de verificar a coordenação dos ajustes das proteções elétricas das instalações de fronteira, implementando os eventuais ajustes necessários até a data de 30/5/2014.

18. O ONS deverá realizar reuniões de fechamento com transmissoras e distribuidoras para verificar o cumprimento desta solicitação, tomar conhecimento de eventuais problemas e encaminhar possíveis soluções.

19. O plano de manutenção de cada concessionária deverá ser enviado a Aneel até o dia 26/2/2014 contendo minimamente as informações elencadas neste documento.

20. O acompanhamento do plano de manutenção específico da Copa do Mundo da FIFA 2014 deverá ser enviado à Aneel mensalmente até o 5o dia útil.

21. Importante ressaltar que, independentemente das ações de manutenção realizadas especificamente para as instalações prioritárias da Copa do Mundo da FIFA 2014, não deve ser prejudicada a execução do plano de manutenção desenvolvido pela concessionária para as demais instalações que integram sua concessão.

IV - DO FUNDAMENTO LEGAL

22. Decreto n° 2.335/1997, que constituiu a ANEEL e aprovou sua Estrutura Regimental, estabelecendo os objetivos da ação fiscalizadora da ANEEL, conforme disposto em seu artigo 16.

Pág. 3 da Nota Técnica n° /2014 - SFE/ANEEL, de / /2014.

* A Nota Técnica é um documento emitido pelas Unidades Organizacionais e destina-se a subsidiar as decisões da Agência.

V - D A CONCLUSÃO

€ 0 ANEEL

Pág. 4 da Nota Técnica n° /2014 - SFE/ANEEL, de /2014.

23. Considerando o caráter preventivo da ação fiscalizadora da ANEEL, a SFE decidiu determinar a disponibilização e cumprimento de planos de manutenção específicos visando garantir a qualidade do fornecimento de energia elétrica às capitais sedes da Copa do Mundo da FIFA 2014.

24. A presente Nota Técnica estabeleceu as premissas que deverão orientar a elaboração dos planos de manutenção específicos por parte das concessionárias responsáveis pela transmissão de energia elétrica nas capitais que sediarão a Copa do Mundo da FIFA 2014.

25. Por fim, a observância das determinações e a eficácia dos planos de manutenção e operação específicos da Copa do Mundo da FIFA 2014 poderão ser fiscalizadas por esta Agência e o seu descumprimento estará sujeito às penalidades previstas em lei.

J

-

L ^

*

Especialista em Regulação

RwJg

OhJóÉx ÚJL\$s

RENATO ABDALLA AFONSO Especialista em Regulação

■■HOMPSOIfSOBREIRA ROLIM JUNIOR

SAULO RABELO DE MARTINS CUSTODIO Especialista em Regulação

'Especialista em Regulação

TITO RICARDO VAZ DA COSTA Especialista em Regulação De acordo:

TÕSÉMOISÉSMACHADO DA SILVA

Superintendente de Fiscalização dos Serviços de Eletricidade

* A Nota Técnica é um documento emitido pelas Unidades Organizacionais e destina-se a subsidiar as decisões da Agência.

€ 0 ANEEL

Pág. 5 da Nota Técnica n° /2014-SFE/ANEEL, de /

ANEXO

/2014.

* A Nota Técnica é um documento emitido peias Unidades Organizacionais e destina-se a subsidiar as decisões da Agência.

Documento Cópia - SICnet

oNs

INSTALAÇÕES RELEVANTES PARA

A

SEGURANÇA

ELÉTRICA

DAS

C APITA IS DE ESTADO QUE VÃO

SEDIAR A COPA DO MUNDO DA

FIFA EM 2 0 1 4

Opersdoi Nacional do Sislema Elétrico Rua Júlio do Carmo, 251 - Cidade Nova 20211-160 Rio de Janeiro RJ Tel (+21)3444-9400 Fax (+21) 3444-9444

Documento Cópia - SICnet

©2014/ONS

Todos os direitos reservados.

Qualquer a He ração é proibida sem autorização.

ONS NT 0008/2014

INSTALAÇÕES RELEVANTES PARA

A

SEGURANÇA

ELÉTRICA

DAS

CAPITAIS DE ESTADO QUE VÃO

SEDIAR A COPA DO MUNDO DA

FIFA EM 2 0 1 4

17 de janeiro de 2014

Documento Cópia - SICnet

1 IN TR O D U ÇÃ O e O B JE TIV O

O equacionamento do atendimento elétrico ao país sede da próxima Copa do Mundo da FIFA em 2014 é um dos grandes desafios que um evento deste porte impõe não apenas ao governo, mas a todo o Setor Elétrico Brasileiro.

A preparação deste evento teve início em agosto de 2010, quando o Ministério de Minas e Energia - MME, com base na deliberação do Comitê de Monitoramento do Setor Elétrico - CMSE, criou o Grupo de Trabalho para a Copa do Mundo de 2014 - GT Copa 2014, por meio da Portaria MME np 760, de 30 de agosto de 2010.0 Grupo foi criado com o objetivo de conduzir as atividades necessárias para elaboração e acompanhamento do Plano de Ação da Copa 2014, com foco no suprimento de energia elétrica às doze capitais que serão sede da Copa, conforme relacionadas a seguir: Rio de Janeiro / São Paulo / Porto Alegre / Curitiba / Fortaleza / Natal / Recife / Salvador / Belo Horizonte / Brasília / Cuiabá / Manaus.

O trabalho foi realizado por um GT, com a coordenação geral a cargo do MME, e com a participação da EPE, ANEEL, ONS, Secretarias estaduais de Energia, Empresas de G,T e D envolvidas:

O trabalho realizado por este GT teve por objetivo analisar as condições de atendimento às capitais que vão sediar a Copa do Mundo da FIFA em 2014, considerando o cronograma de implantação de novos empreendimentos, previstos à época para a Rede Básica e de Rede Básica de Fronteira, enfocando o impacto do atraso destas obras, as medidas operativas possíveis de serem adotadas para o desempenho adequado do sistema durante o período de realização de evento e as providências para minimização dos riscos identificados.

No início deste ano foi elaborado pelo ONS um trabalho específico para a Copa das Confederações, com a análise detalhada das condições de atendimento às regiões metropolitanas associadas aos locais de realização dos eventos, objetivando efetuar um diagnóstico das condições operativas de suprimento às respectivas áreas, como também, elencar um conjunto de ações a serem realizadas no sistema de transmissão, de forma a assegurar um suprimento adequado de energia, durante a realização do evento. O trabalho enfocou prioritariamente o sistema de transmissão existente entre as subestações da Rede Básica e os estádios onde os jogos foram realizados. Um trabalho similar a este está sendo elaborado, pelo ONS, para a Copa do Mundo de 2014.

Mais recentemente, em relação a Copa de 2014, o MME solicitou ao ONS que produzisse um relatório identificando as instalações de caráter sistêmico mais relevantes para o suprimento às capitais sede do evento, considerando o trabalho já realizado de identificação das Instalações Estratégicas. Este relatório tem por objetivo atender a esta solicitação do MME.

ONS IMSTAL RELEVANTESCOPA2014.DOC 3 / 16

2 PR EM ISSA S/C R ITÉR IO S ADOTADOS

O trabalho considerou com ponto de partida de partida as instalações da Rede Básica, consideradas como estratégicas para o SIN, são classificadas de acordo com o seu nível de impacto no sistema, como segue:

Tipo E1

Subestações cuja perda afete o suprimento de energia, em pelo menos três estados da federação com corte de carga superior a 30% do total das cargas dos estados afetados (Impacto Regional}.

Tído E2

Subestações cuja perda afete o suprimento de energia a dois estados da federação, com corte de carga superior a 30 % do total das cargas dos estados afetados, ou. Subestações cuja perda afete 1 estado com corte de carga superior a 50%.

Tipo E3

Subestações cuja perda afete pelo menos um estado da federação, com corte de carga superior a 30%, ou

Subestações cuja perda afete uma capital, com corte de carga superior a 30%, ou Subestações cuja perda provoque a interrupção local de carga em montantes superiores a 750 MW.

Tipo E4

Subestações associadas com o processo de recomposição

OBSERVAÇÃO:

Além destas subestações consideradas estratégicas também foram elencadas dentre as demais da Rede Básica, aquetas que possuem influência no suprimento de energia a estas capitais sedes e, que apresentam algum risco no suprimento, principalmente aquelas que ainda não atendem aos Procedimentos de Rede, no que diz respeito a arranjo inadequado de barras. Nestes casos tem-se o risco de perda total da instalação por ocasião de falha em barra ou em disjuntor, com também durante serviços de manutenção.

ONS ÍNSTAL RELEVANTES COPA 2014.DOC 4 I 16

Documento Cópia - SICnel

3 CONCLUSÕ ES

A lista completa das instalações relevantespara a segurança elétrica das capitais de estado que vão sediar a COPA DO MUNDO DA FIFA em 2014 compreende 4 conjuntos, a saber:

Conjunto 1- Subestações Estratégicas com influência no desempenho do sistema de suprimento às cidades sede do evento

Conjunto 2- Subestações da Rede Básica, além da consideradas como estratégicas, com reflexo direto nos locais dos eventos.

Conjunto 3- Subestações existentes entre a Rede Básica e as Redes de Operação e Distribuição até as subestações que suprem os estádios onde os jogos serão realizados.

Conjunto 4 - Subestações associadas ao processo de recomposição.

3.1. Conjunto 1 - Subestações Estratégicas com influência no desempenho do sistema de suprimento às cidades sede do evento:

SÃO PAULO:

- Tijuco Preto 765/500/345 kV f Foz Iguaçu 765-500 kV - 60Hz, 500 kV - 50 Hz / Itaberâ 765kV/lbiúna 500-345kV- de FURNAS

- Solteira 44QRV / A. Vermelha 500-440 kV / Araraquara 440 f Bauru 440kV / Jupiá 440kV /M, Fornasaro 345-88kV / Bandeirantes 345-88kV / Norte 345- 88kV/ Nordeste 345-88kV/ Leste 345-88kV/ Sul 345-88kV/Oeste 440-88kV / Embu Guaçu 440-345- 138kV / Cabreúva 440-230kV / Santo Ângelo 440- 345-138kV / Interlagos 345kV / Baixada Santista 345-230-138-88kV / Xavantes 345kV/ Sul 345/88 kV ~ da CTEEP

RIO DE JANEIRO:

- Foz Iguaçu 765-500 kV - 60Hz, 500 kV - 50 H z / itaberá 765kV/Tijuco Preto 765/500/345 k V / Araraquara 500kV/ Araraquara SOOkV/C. Pauíista 500kV/ Grajaú 500-138kV/ Adrianópolis 500-345- 138kV/ São José 500 -138 kV - de FURNAS.

BELO HORIZONTE:

- S. Simão 500kV/ Emborcação SOOkV - da CEMIG

PORTO ALEGRE:

- Ivaiporã 525kV / Areia 525 kV/ Itá 525 kV / Campos Novos 525 kV/ S.Santiago 525kV/ Gravataí 525-230kV/ Nova Santa Rita 525kV / Caxias SOOkV da ELETROSUL

- GravataíII 230kV/ Porto Alegre 4, 6, 8, 9 e 10230kV - da CEEE-T

O NS INSTAL RELEVANTES COPA2QH.DOC 5 / 16

Documento Cópia - SICnet

- Porto Alegre 12/Restinga 230kV e Viamão 3 - 230 kV( previstas para

maio/2014)- d a TESB CURITIBA:

- tvaiporã 765kV/Itaberá 765 kV /T . Preto 765kV - de Fumas

- Ivaiporã 525 kV/ Itâ 525 KV / G Novos 525 KV/ S. Santiago 525 kV / Areia 525 kV/Curitiba 525-230 kV/Blumenau 525 k V - d a ELETROSUL

- Bateias 525-230 kV - da COPEL

- Curitiba Leste 525/230 KV e Santa Quitéria 230 KV (previstas para 2014) - da

COPEL BRASÍLIA:

- Itumbiara 500-345kV/ Samambaia 500-345kV-138 kV/ S. Mesa 500kV/ Brasília

Sul 345-230-138kV / Bandeirantes 345-230 kV/ B. Geral 230-34,5kV - de FURNAS

CUIABÁ:

- Rio Verde Norte 500 kV / Ribeirãozinho SOOkV/Cuiabá 500-230kV - da ITE - Itumbiara 500/230 kV - de FURNAS

- Jauru 500 kV - da Matogrossense

- Coxipó 230-138 kV / B. Peixe 230 kV / Rondonópolis 230 kV - da ELETRONORTE

RECIFE:

- S. J. Piauí 500 kV / Xingó 500 kV / P, Afonso (V 500-230kV / L Gonzaga 500k/ Angelim II 500-230kV / Recife II 500-230kV/ Mirueira 230kV / Bongi 230 kV/ Joiram 230 kV/Delmiro Gouveia 230/69 kV - da CHESF.

FORTALEZA:

- S. J. Piauí 500 kV / L Gonzaga 500kV/ Fortaleza II 500-230kV/ Fortaleza 230 - 69 k V /P ie i il 230 - 6 9 k V - da CHESF

- P. Dutra 500 kV - da ELETRONORTE NATAL:

- Xingó 500 kV / P. Afonso IV500-230kV/ L. Gonzaga 500 kV / Angelim I I 500- 230kV/ Campina Grande 230 kV - da CHESF

- Campinas Grande /// 500 kV - d a ETN - Guaranhuns 500 kV - da IE Guaranhus

ONS INSTAL RELEVANTES COPA 2014.DOC 6 / 16

Documento Cópia - SICnet

SALVADOR:

- Xingó 500 kV / P. Afonso IV 500-230kV / L. Gonzaga 500kV / Camaçari I! 500-230kV/ Olirtdina 500kV/ Matato 230 kV/Pituaçu 230 k V - d a CHESF

MANAUS

- Tucuruí500 k V - d a ELETRONORTE - Xingu 500 k V - da LXTE

- Jurupari 500 kV /Oríximiná 500 kV / Silves 500 kV / Lechuga 500 k V - d a

LMTE

- Manaus 230 e 69 kV da Amazonas Energia

3.2 - Conjunto 2 - Subestações da Rede Básica, além da consideradas como estratégicas, com reflexo direto nos locais dos eventos.

RIO DE JANEIRO:

- Angra 500-138 kV/ Zona Oeste 500 kV/Jacarepaguá 345/138 kV - de

FURNAS.

BELO HORIZONTE:

- Bom Despacho 500 KV /Neves I 500-138 kV /Vespasiano il 500-138 kV / Taquaril 345-138 kV / Barreiro 345-138 kV - da CEMIG

CURITIBA:

- Umbará / C. Comprido f Uberaba / Pilarzinho- da COPEL FORTALEZA:

- Milagres 500 kV/Quixadá 500 k V - d a CHESF

- Teresina 500 kV / Sobral I I 500 kV - da ELETRONORTE - Aqiraz 230kV (nova) - da TDG

RECIFE:

- Messias 500 kV / Sobradinho 500 kV/SU AP E I I 500 kV - da CHESF

NATAL:

- Natal II / Natal III230 kV - da CHESF ; - Extremoz 230 kV - da Narandiba 230 kV

ONS INSTAL RELEVANTES COPA 2014.DOC 7 / 16

Documento Cópia - SICnet

SALVADOR:

- Jardim 500kV/Camaçari (V 500 k V / Pirajá 230 kV(nova) / Narandiba 230 kV

- da CHESF

3.3 Conjunto 3 - Subestações existentes entre a Rede Básica e as Redes de Operação e Distribuição até as subestações que suprem os estádios onde os jogos serão realizados.

A lista de subestações deste conjunto constará do relatório “Atendimento às Regiões Metropolitanas das cidades sede durante a realização da COPA DO MUNDO DA FIFA DE 2014", que está em fase de elaboração pelo ONS,

3.4 Conjunto 4 - Subestações associadas ao processo de recomposição

São também importantes as subestações que participam dos corredores de recomposição do SIN. Várias destas subestações já estão listadas nos itens 3,1, 3.2 e 3.3.

No anexo são apresentadas outras subestações também consideradas importantes para o referido processo.

OMS INSTAL RELEVANTESCOPA2014.DOC 8 / 16

Documento Cópia - SICnet

ANEXO ; Outras subestações im portantes para o processo de recom posição

3.4.1 - S uprim ento à cidade de C uritiba

> Área GNB

1. UHE Gov, Ney Aminthas de Barros Braga (GNB) - U3 2. SE Segredo

3. UHE Gov. Bento Munhoz da Rocha Netto - U3 4. SE Canoinhas

5. SE São Mateus do Sul 6. SE Umbará

7. SE Gralha Azul

8. SE Cidade Industrial de Curitiba 9. SE Campo Comprido

10. SE Uberaba 11. SE Posto Fiscal 12. SE Campo do Assobio

13. SE Distrito Industriai de São José dos Pinhais > Área Salto Santiago

14. UHE Salto Santiago - U3 15. SE Londrina (ELETROSUL) 16. SE Londrina (Copei)

17. SE Ibiporã 18. SE Maringá

3.4.2 - Suprim ento à cidade de Porto Alegre

> Área Itá 19. UHE Itá - U 3 20. UHE Machadinho - U3 21. SE Machadinho 22. SE Gravataí 2 23. SE Pólo Petroquímico 24. SE Porto Alegre 8 25. SE Campo Bom 26. SE Cidade industriai 27. SE Canoas 1 28. SE Farroupilha (ELETROSUL)

ONS INSTAL RELEVANTESCOPA2014.DOC 9 / 16

Documento Cópia - SICnet

29. SE Caxias do Sul 2 30. SE Porto Alegre 4

> Área Campos Novos 31. UHE Campos Novos - U3

3.4.3 - Suprimento à cidade de São Paulo > Area Jupiá 32. UHE Jupiá - U3 33. SE Getulina 34. SE Edgard Souza 35. SE Anhanguera 36. ETT Centro 37. ETR Centro

> Área Ilha Solteira 38. UHE Ilha Solteira - U3 39. SE Mirassol 40. SE Araraquara (CTEEP) 41. SE Araras 42. SE Itapeti 43. SE Ramon Rebert > Área Itaipu 44. UHE Itaipu 60 Hz- U3 45. SE Itaipu

> Área Água Vermelha 46. UHE Água Vermelha - U3 47. SE Ribeirão Preto

48. SE Santa Bárbara d'Oeste 49. SE Sumaré

> Área Porto Primavera 50. UHE Taquaruçu - U3 51. SE Taquaruçu

52. UHE Porto Primavera 53. SE Porto Primavera 54. SE Bom Jardim

> Área Três Irmãos 55. UHE Três Irmãos - U3

ONS INSTAL RELEVANTES COPA 2014.DOC 10 I 16

Documento Còpía - SICnet

56. UHE Jupiá 138 k V - U 3 57. UHE Jupiá 138 kV 58. SE Jupiá 138 kV

> Área Henry Borden

59. UHE Henry Borden (Externa e Subterrânea) - U3 60. SE Henry Borden 88 kV e 230 kV 61. SE Piratininga 62. SE Piratininga II 63. ETD Brigadeiro 64. ETD Moções 65. ETU Pedreira 66. ETU Traição

3.4.4 - Suprimento às cidades de Rio de Janeiro/São Paulo /Minas Gerais

> Area Luiz Carlos Barreto 67. UHE Furnas

68. SE Furnas

69. UHE Luiz Carlos Barreto - U3 70. SE Luiz Carlos Barreto 71. UHE Jaguara

72. SE Jaguara

73. UHE Volta Grande - U3 74. SE Voíta Grande 75. SE Pimenta 76. SE Taquaril 77. SE Barreiro 78. SE Estreito 79. SE Campinas 80. SE Tanquinho 81. SE Poços de Caldas 82. SE Atibaia 83. SE Guaruihos 84. SE Mogi (FCE)

85. SE São José dos Campos 86. SE Taubaté

87. SE Aparecida

ONS INSTAL RELEVANTESCOPA2QU.DOC 11 i 16

Documento Cópia - SICnet

88. SE Santa Cabeça 89. SE Itutinga

3.4.5 Suprimento à cidade de Belo Horizonte

>

90. UHE Emborcação - 113 91. UHE Nova Ponte 92. SE Nova Ponte 93. SE São Gotardo 2 94. SE São Gonçalo do Pará 95. SE Neves 1 - E2

96. SE Bom Despacho 3 - E2 > Área Mascarenhas de Moraes 97. UHE Mascarenhas de Moraes - U3 98. SE Mascarenhas de Moraes

3.4.6 - Suprimento à cidade do Rio de Janeiro

>

99. UHE Marimbondo - U3 100.SE Araraquara FCE 101.SE P o ç o s de Caldas

102.SE Itajubá 3 103.SE Adrianópolis. 104.SE Grajaú

105.UHE Fontes e Nilo Peçanha - U3 106.SE Nilo Peçanha

107.SE Fontes 108.SE Cascadura 109.SE Jacarepaguá 110.SE Angra

3.4.7 Suprimento á cidade de Cuiabá > Área Itumbiara

111.UHE llumbiara - U3

112.UHE Cachoeira Dourada - U3 113.Cachoeira Dourada

ONS INSTAL HELEVANTESCOPA2014.DOC 12 t 16

114.SE Rio Verde Norte 115.SE Rio Verde 116.SE Rondonópolis 117.SE Guirinópolis 118.SE Barra do Garças 119.SE Barro Duro 120.SE Várzea Grande 121 .SE CPA

122.SE Bandeirantes 123.SE Anhanguera 124.SE Goiânia Leste

3.4.8 - Suprimento à cidade de Brasília

>

125.UHE Serra da Mesa - U3 126.SE Rio Vermelho

127.SE Brasília Norte 128.SE Brasília Centro 129.SE Sudoeste

> Área Cana Brava 130.UHE Cana Brava - U3 131 .SE Cana Brava

3.4.9 Suprimento à cidade de Fortaleza

>

132.UHE Tucuruí l e II- U3 133.SE Açailândia

134.SE Miranda I!

> Área Luiz Gonzaga Norte 135.UHE Luiz Gonzaga - U3 136.SE Cauipe

137.SE Sobral 11/ SE Milagres/ SE Quixada/ SE Fortaleza

> Área Luiz Gonzaga Sudoeste

138. UHE Sobradinho 139.SE Sobradinho

ONS INSTAL RELEVANTES COPA 2014.DOC 13 / 16

Documento Cópia - SICnet

> Área Luiz Gonzaga Oeste 140.SE Boa Esperança

141.UHE Boa Esperança 142.SE Piripiri

3.4.10 Suprimento às cidades de Recife e Natal > Área Xingó

143.UHE Xingó - U3/SE Messias/ SE Recife 144.SE Angelim

145.SE Pirapama II 146.SE Suape III 147.SE Pau Ferro I

148.SE Campina Grande il/SE Natal 149.SE Tacaimbó

3.4.11 Suprimento à cidade de Salvador > Área Paufo Afonso IV

150.UHE Paulo Afonso I V - U3

151.UHE Paulo Afonso III, II, I e Apolôno Sales 152.SE Paulo Afonso III, II, I e Apolôno Sales 153.SE Narandiba

154.SE Jacaracanga 155.SE Cotegipe 156.SE Catu

157.SE Gov. Mangabeira

158.SE Sapeaçu/ SE Olindina/ SE Camaçari 159.SE Tomba

160.SE Bom Nome 161.SE Cicero Dantas 162.SE Itabaiana 163.SE Itabaianínha

ONS INSTAL RELEVANTESCOPA2014.DOC 14 f 16

Documento Cópia - SICnet

3.4.12 Suprimento à cidade de Manaus > Área Manaus 164.SE Xingú f 65.SE Jurupari 166.SE Oriximiná 167.SE Silves 168.SE Lechuga 169.SE Manaus 170.UHE Balbina

171.UTE Cristiano Rocha 172.UTE Aparecida 173.UTE Complexo Mauá

ONS INSTAL RELEVANTES COPA 2014.DOC 15 / 16

4 - Diagramas com sistemas de suprimento às cidades sede

Estão apresentados a seguir os diagramas dos sistemas de suprimento às 12 capitais sede da COPA 2014.

ONS INSTAL RELEVANTESCOPA2014.DOC 16 / 16
