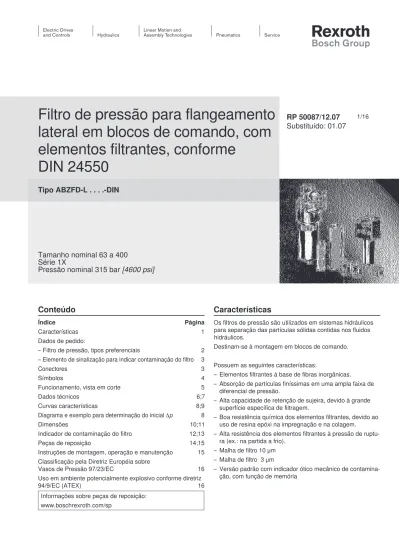

Filtro de pressão para flangeamento lateral em blocos de comando, com elementos filtrantes, conforme DIN 24550

(1)

HAD 7378/05

lateral em blocos de comando, com

elementos filtrantes, conforme

DIN 24550

Tipo ABZFD-L . . . .-DIN

Tamanho nominal 63 a 400

Série 1X

Pressão nominal 315 bar [4600 psi]

Substituído: 01.07

Conteúdo

Índice Página

Características 1

Dados de pedido:

– Filtro de pressão, tipos preferenciais 2 – Elemento de sinalização para indicar contaminação do filtro 3

Conectores 3

Símbolos 4

Funcionamento, vista em corte 5

Dados técnicos 6;7

Curvas características 8;9

Diagrama e exemplo para determinação do inicial ∆p 8

Dimensões 10;11

Indicador de contaminação do filtro 12;13

Peças de reposição 14;15

Instruções de montagem, operação e manutenção 15 Classificação pela Diretriz Européia sobre

Vasos de Pressão 97/23/EC 16

Uso em ambiente potencialmente explosivo conforme diretriz

94/9/EC (ATEX) 16

Características

Os filtros de pressão são utilizados em sistemas hidráulicos para separação das partículas sólidas contidas nos fluidos hidráulicos.

Destinam-se à montagem em blocos de comando.

Possuem as seguintes características:

– Elementos filtrantes à base de fibras inorgânicas.

– Absorção de partículas finíssimas em uma ampla faixa de diferencial de pressão.

– Alta capacidade de retenção de sujeira, devido à grande superfície específica de filtragem.

– Boa resistência química dos elementos filtrantes, devido ao uso de resina epóxi na impregnação e na colagem.

– Alta resistência dos elementos filtrantes à pressão de ruptu-ra (ex.: na partida a frio).

– Malha de filtro 10 μm – Malha de filtro 3 μm

– Versão padrão com indicador ótico mecânico de contamina-ção, com função de memória

Informações sobre peças de reposição: www.boschrexroth.com/sp

(2)

2/16 Bosch Rexroth AG Hydraulics ABZFD-L ....-DIN RP 50087/12.07

Dados para pedido: Filtro de pressão com indicador ótico-mecânico de contaminação do filtro

Acessórios Rexroth para unidades hidráulicas Filtro

Filtro de pressão

Filtro de pressão, lateralmente flangeável Tamanho nominal TN63 = 0063 TN100 = 0100 TN160 = 0160 TN250 = 0250 TN400 = 0400 Elementos filtrantes Malha do filtro 10 µm1) _{= 10} Malha do filtro 3 µm1) _{= 03} DIN = DIN 24550 Fluido hidráulico M = veja tabela página 7 V = veja tabela página 7 Série

1X = Série 10 a 19

(10 a 19; dimensões de montagem e conexão inalteradas)

Pressão nominal

315 = 315 bar [4600 psi]

H = Elemento filtrante ∆p ≤ 210 bar [3000 psi]

ABZ F D L

H 315 1X

DIN

1)_{A capacidade de filtragem é medida conforme ISO 16889} Elemento 10 µm β_{10 (c)} > 200

Elemento 3 µm β_{5 (c)} > 200

Tipos preferenciais

Malha do filtro 10 µm pressão nominal 315 bar [4600 psi]

Tipo a 33 mmVazão em l/min [gpm]2_{/s [155 SUS] e}

∆p = 1 bar [14.5 psi] Número de material ABZFD-L0063-10H-315-1X/M-DIN 52 [13,7] R901090669 ABZFD-L0100-10H-315-1X/M-DIN 72 [19] R901065761 ABZFD-L0160-10H-315-1X/M-DIN 205 [54,1] R901062381 ABZFD-L0250-10H-315-1X/M-DIN 310 [81,8] R901067699 ABZFD-L0400-10H-315-1X/M-DIN 330 [87,1] R901065764

Malha do filtro 3 µm e pressão nominal 315 bar [4500 psi]

Tipo a 33 mmVazão em l/min [gpm]2_{/s [155 SUS] e}

∆p = 1 bar [14.5 psi] Número de material ABZFD-L0063-03H-315-1X/M-DIN 27 [7] R901090668 ABZFD-L0100-03H-315-1X/M-DIN 44 [11,6] R901065767 ABZFD-L0160-03H-315-1X/M-DIN 104 [27,4] R901065770 ABZFD-L0250-03H-315-1X/M-DIN 180 [47,5] R901067702 ABZFD-L0400-03H-315-1X/M-DIN 216 [57] R901065771

(3)

54 M12 x 1 Ø19, 6 [2.12] [0 .7 7] M12 x 1 Ø19, 6 41,5[1.63] [0 .7 7]

Dados para pedido: Elemento sinalizador elétrico para indicador de contaminação do filtro

Acessórios Rexroth para unidades hidráulicas Filtro

Indicador de contaminação do filtro

Elemento sinalizador elétrico com 1 ponto de contato (comutador)

Conector redondo M12x1 = E1SP-M12x1

Elemento sinalizador elétrico com 2 pontos de contato (normal fechado / normal aberto), 75%, 100%

Conector redondo M12x1, 3 LEDs = E2SP-M12x1

Elemento sinalizador elétrico com 2 pontos de contato (normal fechado / normal aberto), 75%, 100%

Supressão de sinal até 30 °C

Conector redondo M12x1, 3 LEDs = E2SPSU-M12x1

Elemento sinalizador elétrico com 1 ponto de contato (normal fechado)

Conector conforme DIN EN 175301-8031) = E1SP-DIN 43650

Elemento sinalizador elétrico com 2 pontos de contato (comutador), 75%, 100%

Conector conforme DIN EN 175201-8042),

3 LEDs = E2SP-DIN43651

Elemento sinalizador elétrico com 2 pontos de contato

Exemplo de pedido: Filtro de pressão com flange para montagem lateral, com indicador ótico-mecânico de contaminação

do filtro para pnom = 315 bar [4600 psi], tamanho nominal 63, com elemento filtrante 10 μm e

elemento elétrico de indicação M12x1 com 1 ponto de contato para fluido hidráulico tipo óleo mineral HLP, conforme DIN 51524.

1: ABZFD-L0063-10H-315-1X/M-DIN Número de material: R901090669 2: ABZFV-E1SP-M12x1-1X/-DIN Número de material: R901025339

1) DIN 43650 foi substituído por DIN EN 175301-803!

2) DIN 43651 parte 1 a 3 foi substituído por DIN EN 175201-804!

Contato elétrico Nº do material

ABZFV-E1SP-M12x1-1X/-DIN R901025339

ABZFV-E2SP-M12x1-1X/-DIN R901025340

ABZFV-E2SPSU-M12x1-1X/-DIN R901025341

ABZFV-E2SP-DIN43651-1X/-DIN R901025331

ABZFV-E2SPSU-DIN43651-1X/-DIN R901025337 -DIN = Identificação de versão

DIN e SAE Série

1X = Série 10 a 19

ABZ F V

1X -DIN

Conectores conforme IEC 60947-5-2 (dimensões em mm [pol.])

Conector apropriado para K24 4 pólos, M12 x 1 com conexão roscada, prensa-cabos Pg9. Número de material R900031155

Conector apropriado para K24-3m 4 pólos, M12 x 1 com cabo de PVC moldado, 3 m de comprimento. Secção do cabo 4 x 0,34 mm2

Cores dos veios: 1

2 3 4 marrom branco azul preto Número de material R900064381

para elemento sinalizador elétrico com conector redondo M12 x 1

(4)

4/16 Bosch Rexroth AG Hydraulics ABZFD-L ....-DIN RP 50087/12.07 K2 100% ₅ 3 K1 75% 1(+) – K2 K1 S1 75% S2-100% 6 2 4 100% 5 3 75% 1(+) – 6 2 R R R 100% 2 4 75% 1(+) 3(–) 2 K2 100% 4 K1 75% 1(+) 3(–) K2 K1 S1 75% S2-100% 2 4 1(+) 3(–) 2 4 1 3

B

A

Filtro de pressão com indicador mecânico

Elemento de contato Conector

Elemento sinalizador elétrico para indicar contaminação ABZFV-E1SP-M12X1-1X/-DIN ABZFV-E2SPSU-DIN43651-1X/-DIN ABZFV-E2SP-DIN43651-1X/-DIN ABZFV-E2SPSU-M12X1-1X/-DIN ABZFV-E2SP-M12X1-1X/-DIN

Elemento de contato Conector Elemento de contato Conector

Elemento de contato Conector

Elemento de contato Conector ABZFV-E1SP-DIN43650-1X/-DIN Elemento de contato Conector

Diagrama de ligação para conexão, temp. > 30 o_C (condições de operação) ligado / deslig Diagrama de ligação para conexão, temp. > 30 o_C (condições de operação) ligado / deslig

Diagrama de ligação para conexão (condições de operação) Ponto de ativação 100% LED vermelho Ponto de ativação 75% LED amarelo Ponto de Operação LED verde Ponto de ativação 100% LED vermelho Ponto de ativação 75% LED amarelo Ponto de ativação 100% LED vermelho Ponto de ativação 75% LED amarelo e Ponto de ativação 100% LED vermelho Ponto de ativação 75% LED amarelo Ponto de Operação LED verde Ponto de Operação LED verd Ponto de Operação LED verd e

(5)

A

4

5

1

2

3 B

Funcionamento, vista em corte

Os filtros de pressão são indicados para montagem lateral em blocos de comando. Geralmente são instalados antes de apa-relhos de comando ou de regulação, para protegê-los. Consistem basicamente de cabeçote (1), copo rosqueável (2), elemento filtrante (3) e indicador ótico-mecânico de contami-nação do filtro (4).

O fluido hidráulico passa pela conexão A e chega no elemen-to filtrante (3), onde é filtrado. As partículas de sujeira retidas decantam-se no copo do filtro (2) e no elemento filtrante (3). Através da conexão B o fluido filtrado entra outra vez no cir-cuito hidráulico.

A carcaça do filtro e todos os elementos de conexão estão di-mensionados para absorver com segurança os picos de pres-são, por exemplo, pela aceleração de massas fluídicas quan-do uma válvula de controle grande é aberta subitamente. A versão básica dos filtros de pressão contém um indicador de sujeira ótico-mecânico (4). O elemento sinalizador elétrico para o indicador de contaminação (5) deve ser pedido sepa-radamente.

(6)

Dados técnicos (Para aplicações diferentes dos valores indicados, favor consultar-nos!)

Geral

Posição de montagem Vertical, com o copo do filtro para baixo

Sentido de fluxo Entrada e saída lateral

Tamanho Nominal TN 63 100 160 250 400

Massa kg

[lbs] [21.6]9,8 [23.5]10,7 [32.6]14,8 [35.7]16,2 [41.2]18,7

Material Cabeçote do filtro GGG

Copo do filtro Aço

Indicador ótico de contaminação Latão Elemento sinalizador elétrico Plástico PA6

Revestimento dos componentes de GGG / aço Camada única de resina epóxi éster RAL 5010

Hidráulica

Pressão máxima de operação bar [psi] 315 [4600] Pressão de ativação do indicador de

contamina-ção do filtro ∆p bar [psi] 5 ± 0,5 [72 ±7]

Faixa de temperatura do fluido hidráulico °C [°F] –30 a +120 [–22 a +248]

Elétrica (elemento sinalizador elétrico)

Conexão elétrica Conector redondo M12x1, 4 pólos,

Conector conforme DIN 43651, 6 pólos + PE Capacidade de carga nos contatos, tensão

contínua A máx. 1

Faixa de tensão

E1SP-E1SP-DIN43650 E2SP V CC/CA V CC/CA V CC máx. 150 200 / 250 10 a 30

Potência máxima de ligação com carga ôhmica 20 VA; 20 W; (70 VA; 70 W com E1SP-DIN 43650)

Tipos de contato E1SP-M12x1 Contato comutador

E1SP-DIN43650 Contato normalmente fechado

E2SP-M12x1 Contato normalmente aberto a 75% da pressão de res-posta

Contato normalmente fechado a 100% da pressão de resposta

E2SP-DIN43651 Contato comutador a 75 e 100% da pressão de resposta E2SPSU-M12x1 Contato normalmente aberto a 75 % da pressão de

resposta,

Contato normalmente fechado a 100 % da pressão de resposta

Passagem de sinal a 30 °C [86 °F], Retorno de sinal a 20 °C [68 °F]

E2SPSU-DIN43651 Contato comutador a 75 e 100% da pressão de resposta, Passagem de sinal a 30 oC [86 oF],

Retorno de sinal a 20 oC [68 oF] Sinalização por LED‘s

no elemento sinalizador elétrico E2SP...

Operação (LED verde)

Ponto de ativação de 75% (LED amarelo) Ponto de ativação de 100% (LED vermelho)

Tipo de proteção conforme EN 60529 IP 65

Em caso de tensões contínuas superiores a 24 V, é necessário um supressor de faíscas para proteger os contatos comutadores.

(7)

Dados técnicos (Para aplicações diferentes dos valores indicados, favor consultar-nos!)

Elemento filtrante

Elemento filtrante Elemento descartável à base de fibra inorgânica

Tamanho nominal TN 63 100 160 250 400

Retenção de partículas β₁₀ corresponde a β_{10 (c)} ≥ 200 a Δp = 16 bar [232 psi]

β₃ corresponde a β_{5 (c)} ≥ 200 a Δp = 16 bar [232 psi]

Tolerância de pressão diferencial bar [psi] 210 [3045]

Massa kg

[Ib] [0.7]0,32 [0.99]0,45 [2.65]1,2 [3.52]1,6 [5.0]2,3

Material de vedação para fluidos hidráulicos

Óleos minerais Código de pedido

Óleo mineral HLP conf. DIN 51524 M

Fluidos hidráulicos de baixa combustão Código de pedido

Emulsões HFA-E conf. DIN 24320 M

Soluções sintéticas aquosas HFA-S conf. DIN 24320 M

Soluções aquosas HFC conf. VDMA 24317 M

Ésteres fosfato HFD-R conf.VDMA 24317 V

Ésteres orgânicos HFD-U conf. VDMA 24317 V

Fluidos hidráulicos rapidamente biodegradáveis Código de pedido

Triglicérides (óleo de colza) HETG conf VDMA 24568 M

Ésteres sintéticos HEES conf VDMA 24568 V

Poliglicóis HEPG conf VDMA 24568 V

Massa

contato elétrico

com conexão de encaixe circular M12x1 kg [lbs] 0,1 [0.22]

contato elétrico

com conexão de encaixe segundo

(8)

40 60 80 120 20 6 3 2 1 0 [0] [5] [10] [15] [0] [20] [30] [40] [10] [80] 4 5 [50] [60] [70] [20] [25] 100 [30] 6 3 2 1 0 [0] [10] [20] [30] [0] [20] [30] [40] [10] [80] 4 5 [50] [60] [70] [40] [50] 100 150 250 50 200 [60] 40 60 80 100 20 6 3 2 1 0 [0] [5] [10] [15] [0] [20] [30] [40] [10] [80] 4 5 [50] [60] [70] [20] [25] 6 3 2 1 0 [0] [10] [20] [30] [0] [20] [30] [40] [10] [80] 4 5 [50] [60] [70] [40] [50] 100 150 200 50 6 3 2 1 0 20 40 60 70 [0] [5] [10] [15] [0] [20] [30] [40] [10] 10 30 50 [80] 4 5 [50] [60] [70] 80 [20] 6 3 2 1 0 20 40 60 70 [0] [5] [10] [15] [0] [20] [30] [40] [10] 10 30 50 [80] 4 5 [50] [60] [70]

Curvas características para filtros, pressão nominal 315 bar [4600 psi] e malha de filtro

de 10 e 3 μm (medido com óleo mineral HLP 46 conforme DIN 51524)

ABZFD-L0063-10H-315-1X/M-DIN ABZFD-L0063-03H-315-1X/M-DIN

ABZFD-L0100-10H-315-1X/M-DIN

Vazão em l/min [gpm]

→

Pressão diferencial em bar

[psi

]

→

[psi

]

→

[psi

]

→

ABZFD-L0100-03H-315-1X/M-DIN

→

[psi ]

→

190 mm2_{/s [881 SUS]} 68 mm2_{/s [315 SUS]} 33 mm2_{/s [155 SUS]} ABZFD-L0160-10H-315-1X/M-DIN ABZFD-L0160-03H-315-1X/M-DIN Vazão em l/min [gpm]

→

[psi

]

→

[psi

]

(9)

6 3 2 1 0 [0] [20] [40] [60] [0] [20] [30] [40] [10] [80] 4 5 [50] [60] [70] [80] [100] 200 300 400 100 50 150 250 350 6 3 2 1 0 [0] [20] [40] [60] [0] [20] [30] [40] [10] [80] 4 5 [50] [60] [70] [80] [100] 200 300 400 100 50 150 250 350 6 3 2 1 0 100 200 300 350 [0] [10] [20] [70] [0] [20] [30] [40] [10] 50 150 250 [80] 4 5 [50] [60] [70] [30] [40] [50] [60] [80] [90] 6 3 2 1 0 [0] [10] [20] [30] [0] [20] [30] [40] [10] [80] 4 5 [50] [60] [70] [40] [50] 100 200 250 300 50 150 [60] [70] [80]

Curvas características para filtros, pressão nominal 315 bar [4600 psi] e malha de filtro

de 10 e 3 μm (medido com óleo mineral HLP 46 conforme DIN 51524)

ABZFD-L0400-10H-315-1X/M-DIN ABZFD-L0400-03H-315-1X/M-DIN

→

[psi

]

→

[psi ]

→

190 mm2_{/s [881 SUS]} 68 mm2_{/s [315 SUS]} 33 mm2_{/s [155 SUS]} ABZFD-L0250-10H-315-1X/M-DIN Vazão em l/min [gpm]

→

[psi

]

→

ABZFD-L0250-03H-315-1X/M-DIN

→

[psi

]

(10)

1

2

B A D

5

3

(5 8 ± 1, 5 ) _Ø28;2

A

B

SW27 110 72 115 55 35 5 Ø20

4

6

92 23 77 Ø66 C [4.33 ] [2 .2 8 –0 .0 5 ] [1.06 A/F] [2 .1 6] [0 .1 9] [1 .3 7] [3.03] [3.62] [0.90] [2.83] [4 .5 2] Ø18 Ø26

Dimensões nominais (em mm [polegadas])

ABZFD-L0063-..H-315-1X/..-DIN ABZFD-L0100-..H-315-1X/..-DIN

1 Indicador ótico-mecânico de contaminação do filtro 2 Elemento sinalizador com anel de segurança para o

indi-cador elétrico de contaminação do filtro; conector M12x1 ou conforme

DIN EN 175201-804

3 Espaço mínimo para troca do elemento filtrante 4 Parafusos de cabeça cilíndrica

conforme ISO 4762 - M16x100-10.9 Número de material R900008843 Torque de aperto MA = 300 Nm [221 lb-ft] 5 Anéis de vedação iguais para conexão A e B 6 Placa de identificação Tipo A B C D ABZFD-L0063-..H-315-1X/..-DIN 335 + 4,5 [13,18 + 0,17] 277 + 3 [10,90 + 0,11] 202,5 + 2 [7,97 + 0,07] 68 [2,67] ABZFD-L0100-..H-315-1X/..-DIN 335 + 4,5 [16,69 + 0,17] 366 + 3 [14,40 + 0,11] 291,5 + 2 [11,47 + 0,07] 90 [3,54] Entrada Saída

(11)

1 A

B

A D

₃

SW30 30

7

6

75 39 150

2

4

B C Ø47 Ø109 135 95 52 58

5

[2 .0 4] [1.18 A/F] [2 .2 8] [5.90] [2.95] [1.53] [1.18] [5.31] [3.74] [0.86] 22 [1.49]38 Ø140

Dimensões nominais (em mm [polegadas])

Entrada Saída

ABZFD-L0160-..H-315-1X/..-DIN ABZFD-L0250-..H-315-1X/..-DIN ABZFD-L0400-..H-315-1X/..-DIN

1 Indicador ótico-mecânico de contaminação do filtro 2 Elemento sinalizador com anel de segurança para

o indicador elétrico de contaminação do filtro; conector M12x1 ou conforme

DIN EN 175201-804

3 Espaço mínimo para troca do elemento filtrante 4 Parafusos de cabeça cilíndrica conforme

ISO 4762 - M20x60-10.9 Número de material. R901024476 Torque de aperto MA = 580 Nm [428 lb-ft] 5 Parafuso de drenagem G1/4 para TN 250 e 400 6 Anéis de vedação iguais para conexão A e B 7 Placa de identificação

Tipo A B C D

ABZFD-L0160-..H-315-1X/..-DIN 370 [14,56] 321 [12,63] 235 [9,25] 110 [4,33

ABZFD-L0250-..H-315-1X/..-DIN 460 [18,11] 411 [16,18] 325 [12,79] 110 [4,33]

(12)

110 Pg11 M20x1,5 25 76, 5 SW27 p2 p1>p2 p1

7

3

M20x1,5 25 76, 5 80,5 SW27 p1 p2 p1>p2

4

6

2

5

1 5 2

1

8

9

36 18 128 36 40 66 60 75 [3.17] [2 .9 5] [1 .4 2] [0 .9 8] [1 .5 8] [2 .3 6] [0.71] [5.04] [2.60] 18[0.71] [1 .4 2] [3 .0 ] [1.06 A/F] [1.06 A/F] [0 .9 8] [3 .0 1] [4.33]

Indicador de contaminação do filtro (dimensões nominais em mm [polegadas])

Indicador elétrico de contaminação do filtro DIN EN 175201-804

Indicador elétrico de contaminação do filtro M12x1

1 Indicador ótico-mecânico de contaminação do filtro torque

máximo de aperto M_{A máx} = 50 _Nm [36,88 lb-ft]

2 Elemento sinalizador com anel de segurança para o in-dicador elétrico de contaminação do filtro (com giro de

360o_);

3 Conector transparente com 3 LEDs ; 24V =

Verde: Operação

Amarelo: Ponto de ativação 75%

Vermelho: Ponto de ativação 100%

4 Carcaça com 3 LEDs: 24V =

Verde: Operação

Amarelo: Ponto de ativação 75%

Vermelho: Ponto de ativação 100%

5 Indicador ótico, bi-estável 6 Conector redondo M12x1, 4 pólos 7 Conector conforme DIN EN 175201-804 8 Anel de segurança

9 Placa de identificação

Obs.: A figura mostra um indicador ótico-mecânico de contaminação (1) e um elemento sinalizador elétrico (2). Conector redondo M12x1 (item 6) para conexão, por exemplo com

(13)

Indicador de contaminação do filtro (dimensões nominais em mm [polegadas])

Indicador elétrico de contaminação do filtro com conector conforme DIN EN 175301-803

82 36 18 66 p1

5

2

1

10

40

9

M30x1,5 18 SW46 8 [2.60] [3 .2 3] [1.4 2] [0 .7 1] [0 .3 2] [1 .5 8] [0.71] [1.81 A/F] 95[3.54]

3

15[0.59]

11

M20x1,5

1 Indicador ótico-mecânico de contaminação do filtro

torque máximo de aperto M_{A máx} = 50 _Nm [36,88 lb-ft]

2 Elemento sinalizador com anel de segurança para o in-dicador elétrico de contaminação do filtro (com giro de

360o_);

conector M12x1 ou conforme DIN EN 175201-804 3 Conector conforme DIN 175301-803 (faz parte do

forne-cimento)

5 Indicador ótico, bi-estável

9 Anel de segurança DIN 471-16x1 (número de material R900003923)

10 Placa de identificação

Obs.: A figura mostra um indicador ótico-mecânico de contaminação (1) e um elemento sinalizador elétrico (2).

Conector conforme DIN EN 175301-803 para conexão, por exemplo, em

(14)

Peças de reposição

Acessórios Rexroth para unidades hidráulicas

Filtro

Elemento filtrante

Elementos filtrantes altamente resistentes diferenciais de pressão com Δp ≤ 210 bar [3045 psi] para filtro de

pressão sem válvula by-pass = H

Tamanho TN63 = 0063 TN100 = 0100 TN160 = 0160 TN250 = 0250 TN400 = 0400 DIN = DIN 24550 Fluido hidráulico

M = veja tabela página 7

V = veja tabela página 7

Série

1X = Série 10 a 19

Elementos filtrantes

10 = Malha do filtro 10 μm 1)

03 = Malha do filtro 3 μm 1)

Elemento filtrante

ABZ F E H

1X

DIN

Elemento filtrante 10 μm, Δp 210 bar Núm. material

ABZFE-H0063-10-1X/M-DIN R901025384

ABZFE-H0100-10-1X/M-DIN R901025385

ABZFE-H0160-10-1X/M-DIN R901025386

ABZFE-H0250-10-1X/M-DIN R901025387

ABZFE-H0400-10-1X/M-DIN R901025388

Elemento filtrante 3 μm, Δp 210 bar Núm. material

ABZFE-H0063-03-1X/M-DIN R901025371

ABZFE-H0100-03-1X/M-DIN R901025373

ABZFE-H0160-03-1X/M-DIN R901025378

ABZFE-H0250-03-1X/M-DIN R901025382

ABZFE-H0400-03-1X/M-DIN R901025383

1) _{A capacidade de filtragem é medida conforme ISO 16889}

Elemento 10 μm β_{10 (c)} > 200

Elemento 3 μm β_{5 (c)} > 200

Acessórios Rexroth para unidades hidráulicas

Filtro

Indicador de contaminação

Indicador ótico-mecânico de contaminação para filtro de alta pressão

Ponto de ativação 5 bar [72 psi] = HV5

DIN = Variante DIN

Fluido hidráulico

Série do aparelho

1X = Série 10 a 19

(10 a 19; dimensões de montagem e conexão inalteradas) Indicador ótico-mecânico

de contaminação do filtro

ABZ F V HV5 1X

DIN

Indicador ótico-mecânico

de contaminação Núm. material

(15)

Peças de reposição

Acessórios Rexroth para unidades hidráulicas Filtro Acessórios / diversos Jogo de vedações = D Tamanho nominal TN 63, 100 = 0063 - 0100 TN 160 - 400 = 0160 - 0400

DIN = Variante DIN

Fluido hidráulico

Série

1X = Série 10 a 19

(10 a 19; dimensões de montagem e conexão inalteradas) P315 = Filtro de pressão P_nominal = 315 bar[4600 psi] Jogo de vedações

ABZ F Z D

P315 1X

DIN

Jogo de vedações 1) _{Núm. material}

ABZFZ-L0063-0100-P315-1X/M-DIN R901105646

ABZFZ-L0160-0400-P315-1X/M-DIN R901105647

1) _{O jogo de vedações consiste de anel O-ring com anel de}

apoio para o copo do filtro. Anéis O-ring e Usit-ring para indicador ótico-mecânico de contaminação do filtro.Anel O-ring para conexão do flange.

Instruções de montagem, operação e manutenção

Instalação do filtro

Na montagem do filtro é preciso observar que seja garantida a altura de desmontagem necessária para retirar o elemen-to filtrante (item 3) e o copo do filtro (item 2).

O filtro deve ser montado preferencialmente com o copo do filtro (item 2) voltado para baixo.

O indicador de contaminação do filtro deve ficar em posição de fácil visualização.

Instalação do indicador elétrico de contaminação do filtro O filtro possui um indicador ótico-mecânico de ção padrão. A conexão do indicador elétrico de contamina-ção do filtro é feita através do elemento sinalizador elétrico, que possui 1 ou 2 contatos. Este é acoplado sobre o indica-dor ótico-mecânico de contaminação do filtro e fixado com um anel de segurança.

Quando é necessário substituir o elemento filtrante? Na partida a frio o botão vermelho do indicador ótico de con-taminação do filtro pode pular para fora, produzindo umsinal do indicador elétrico. Só aperte o botão vermelho novamen-te para dentro depois de ser atingida a novamen-temperatura de tra-balho. Se o botão pular imediatamente para fora outra vez, ou se o sinal elétrico não tiver se apagado depois de ser atingida a temperatura de trabalho, o elemento filtrante de-verá ser substituído no término do turno.

Substituição do elemento filtrante

- Desligue o equipamento e alivie o filtro no lado da pressão. - Retire o copo do filtro, girando-o para a esquerda. Limpe

a carcaça do filtro com um produto apropriado. - Puxe o elemento filtrante para baixo, movimentando-o

suavemente de um lado para outro.

- Verifique se o O-ring e o anel de apoio do copo do filtro não estão danificados. Se necessário, substitua-os. - Verifique se a identificação do tipo do novo elemento

filtrante corresponde ao tipo indicado na placa de identifi-cação do filtro.

- Abra o invólucro plástico e empurre o elemento sobre o soquete do cabeçote do filtro. Retire depois o invólucro de plástico.

- Rosqueie agora o copo do filtro no cabeçote até chegar no encosto.

Gire o copo do filtro novamente para fora em 1/8 a 1/2 volta, para que o copo do filtro não fique preso com a pulsação da pressão e seja fácil de soltar nos serviços de manutenção

(16)

Bosch Rexroth Ltda. Av. Tégula, 888 12952-820 Atibaia SP Brasil Tel.: +55 11 4414 5826 Fax: + 55 11 4414 5791 [email protected] www.boschrexroth.com.br

Este documento, assim como os dados, especificações e outras informações nele contidas, são de propriedade exclusiva da Bosch Rexroth Ltda. O mesmo não pode ser reproduzido ou cedido a terceiros sem seu consentimento. Os dados especificados acima destinam-se somente à descrição do produto,não representando uma afirmação sobre determinada propriedade, ou que o mesmo seja adequado para determinada aplicação. As informações não desobrigam o usuário de sua própria avaliação e análise. Observe-se que nossos proutos estão sujeitos a um processo natural de desgaste e envelhecimento.

Classificação conforme Diretriz Européia sobre Vasos de Pressão 97/23/EC

Os filtros de pressão descritos no catálogo técnico RP 50087 são acessórios de pressão que atendem aos crité-rios do Artigo 1, Seção 2.1.4 da Diretriz Européia de Vasos de Pressão 97/23/EC (PED). Devido à exclusão no artigo 1, seção 3.6 da diretriz, os filtros não são enquadrados na mesma, pois não possuem uma classificação mais alta que a categoria I, estando portanto sujeitos à Diretriz de Máqui-nas. Eles não possuem a marcação CE

I01

U01

Para indicadores elétricos de contaminação com dois pontos de contato, é necessá-rio utilizar dispositivos sinalizadores com dois circuitos de entrada intrínseco

Uso em ambientes potencialmente explosivos conforme Diretriz 94/9/EC (ATEX)

Os filtros de pressão indicados no catálogo técnico RP 50087 não se enquadram como componentes ou equipamentos sujei-tos à Diretriz 94/9/EC e não possuem a marcação CE.

Para utilizar os filtros de pressão indicados no catálogo técnico RP 50087 em ambientes potencialmente explosivos, é neces-sário prever compensação de potencial.

Conforme a norma DIN EN 50020, os indicadores elétricos de contaminação de filtros são simples equipamentos elétricos, que não possuem uma fonte de tensão própria. Conforme a norma DIN EN 60079-14, este equipamento elétrico simples pode ser usado em circuitos intrinsicamente seguros (EEX ib) de sistemas do grupo de equipamentos II, categoria 2G (zona 1) e categoria 3G (zona 2), sem necessidade de estarem mar-cados ou certifimar-cados. O equipamento está classificado no gru-po de explosão II B e classe de temperatura T5.

Proposta de circuito conforme DIN EN 60079-14 _Ambiente

potencialmente explosivo, zona 1 Equipamento associado Equipamento intrinsicamente seguro Ex ib
