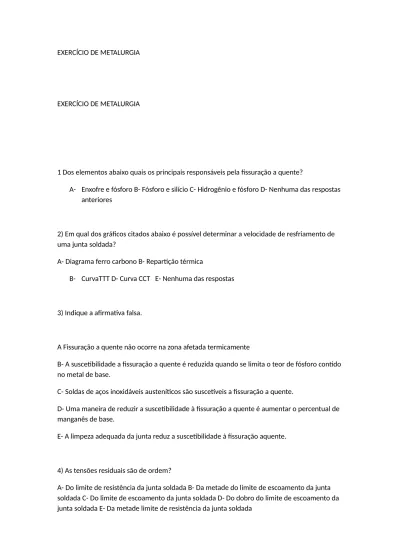

EXERCÍCIO DE METALURGIA
EXERCÍCIO DE METALURGIA
1 Dos elementos abaixo quais os principais responsáveis pela fissuração a quente?
A- Enxofre e fósforo B- Fósforo e silício C- Hidrogênio e fósforo D- Nenhuma das respostas anteriores
2) Em qual dos gráficos citados abaixo é possível determinar a velocidade de resfriamento de uma junta soldada?
A- Diagrama ferro carbono B- Repartição térmica
B- CurvaTTT D- Curva CCT E- Nenhuma das respostas
3) Indique a afirmativa falsa.
A Fissuração a quente não ocorre na zona afetada termicamente
B- A suscetibilidade a fissuração a quente é reduzida quando se limita o teor de fósforo contido no metal de base.
C- Soldas de aços inoxidáveis austeníticos são suscetíveis a fissuração a quente.
D- Uma maneira de reduzir a suscetibilidade à fissuração a quente é aumentar o percentual de manganês de base.
E- A limpeza adequada da junta reduz a suscetibilidade à fissuração aquente.
4) As tensões residuais são de ordem?
A- Do limite de resistência da junta soldada B- Da metade do limite de escoamento da junta soldada C- Do limite de escoamento da junta soldada D- Do dobro do limite de escoamento da junta soldada E- Da metade limite de resistência da junta soldada
5) Assinale a alternativa correta.
A- Aços que tiveram eliminado suas tensões residuais através do tratamento térmico de alívio de tensões não sofreram deformações durante a soldagem.
B- Quanto menor a condutibilidade térmica do material menor será sua deformação durante a soldagem.
C- Metais com maior coeficiente de expansão térmica apresentarão maiores deformação durante a soldagem.
D- Aços de maiores resistência normalmente apresentarão maiores deformações durante a soldagem em comparação com o aço carbono e por possuírem maiores limites de escoamento.
6) A razão pela qual a difusão ocorre mais facilmente nos contorno de grãos que no centro dos grãos é que:
A- A temperatura no contorno de grãos é ligeiramente inferior que nos centros dos grãos. B- Nenhuma das respostas é verdadeira.
C- A ordenação atômica nos contornos de grãos é menor que o centro dos grãos.
D- A temperatura no contorno de grãos é ligeiramente superior que nos centros dos grãos. E- A ordenação atômica nos contornos de grãos é maior que o centro dos grãos.
7) O que é pós – aquecimento?
A- É a aplicação de calor na junta soldada, anteriormente a deposição da solda, com a finalidade principal de remover o hidrogênio difusível.
B- É a aplicação de calor nos intervalos dos passes com a finalidade de acrescentar hidrogênio difusível.
C- É a aplicação de calor imediatamente após a deposição da solda com a finalidade principal de remover o hidrogênio difusível.
D- É a aplicação de calor na junta soldada imediatamente após a deposição da solda com a finalidade principal de remover o hidrogênio.
A- É a aplicação de calor na junta soldada imediatamente após a deposição da solda com a finalidade principal de remover o hidrogênio difusível.
B- É o pré – aquecimento de uma porção específica e localizada.
C- É a aplicação de calor no metal de base imediatamente antes da soldagem.
D- É a aplicação de calor no metal de base imediatamente antes da soldagem, brazagem ou corte.
9) O que é passe de revenimento?
A- É o passe ou camada depositada em condições que permitam modificação estrutural do passeou camada anterior e de suas zonas afetadas termicamente.
B- É o passe de solda utilizando a máquina de solda com amperagem, para melhorar as propriedades da zona fundida e do metal de base.
C- É o depósito efetuado seguindo a linha de solda sem movimento lateral apreciável.
D- É o depósito efetuado com movimento lateral (oscilação transversal) em relação a linha de solda.
10) O que é tensão residual?
A- É a tensão remanescente numa estrutura ou membro como resultado da origem da tensão na soldagem, deve-se principalmente a contração do metal fundido ao resfriar-se a partir da linha de sólidos até a temperatura ambiente.
B- É a região do metal de base que não foi fundido durante a soldagem, mas cujas propriedades mecânicas e micro-estruturais foram afetadas devido a geração de calor. C- É a região do metal que não sofre fusão durante a soldagem.
D- É a tensão no metal, resultante da distribuição não uniforme da temperatura.
11) O que é tensão térmica?
A- É a tensão no metal resultante de distribuição não uniforme da temperatura. C- É a tensão uniforme através do arco elétrico de soldagem.
D- É a tensão feita durante um tratamento térmico. E- É a tensão através do arco submerso na soldagem.
12) O que é tratamento térmico?
A- É qualquer tratamento térmico subseqüente a soldagem, destinados a aliviar tensões residuais ou alterar as propriedades mecânicas ou características metalúrgicas da junta soldada. Consiste de aquecimento uniforme da estrutura ou parte dela a uma temperatura adequada seguido de resfriamento uniforme.
B- É a tensão remanescente numa estrutura ou membro de estrutura resultante do tratamento térmico, mecânico, ou ambos os tratamentos.
C- É a tensão remanescente numa estrutura devido ao tipo de metal utilizado para soldagem brazagem com aplicação de calor controlado.
D- É a taxa de deposição do metal com a aplicação de calor controlado.
13) O que é soldabilidade?
A- É a capacidade elástica de um material a ser soldado sobre pressão controlada.
B- É a capacidade de um material ser soldado sobre condições de fabricação obrigatórias a uma estrutura específica adequada projetada e de apresentar resultados satisfatórios em serviços. C- É o tipo de material de adição utilizado para soldagem ou brazagem o qual não conduz corrente elétrica.
D- É o processo utilizado para unir materiais por meio de solda.
14) O que é pré – aquecimento localizado?
A- É o pré – aquecimento de uma porção específica de uma estrutura. B- É a aplicação de calor no metal de base imediatamente após a soldagem. C- É a aplicação de calor no metal de base imediatamente antes da soldagem. D- É a aplicação de calor ao longo da solda.
15) O que é velocidade de avanço?
A- É a forma com que os soldadores avançam os eletrodos nos chanfros. B- É a velocidade de deslocamento da poça de fusão durante a soldagem. C- É o depósito efetuado com movimento lateral
D- É a distância mínima da raiz da junta a margem da solda em ângulo.
16) Marcar abaixo a família dos aços inoxidáveis existentes.
A- Austenítico, bainítico e ferrítico. B- Austenítico, martensítico e ferrítico C- Austenítico, bainítico e ferrítico.D- A e C estão corretas. E- NRA
17) Disposição típica dos átomos que, se reproduzindo, constitui a estruturacristalina de um metal:
A- Difusão.B- Ligas metálicas.C- Células unitárias. D- Células de faces centradas. E- NRA
18) Qual a disposição dos átomos no sistema CCC? A- Oito átomos no vértice e um no centro.
B- Seis átomos no vértice e um no centro C- Seis átomos no vértice e dois no centro D- Quatro átomos no vértice e um no centro
E- Quatro átomos no vértice e dois no centro
19) Quantos átomos existem por célula no sistema cristalino de corpo centrado? A- Quatro B- Dois C- Seis D- Oito E- Um
20) A solução sólida de carbono no ferro alfa denomina-se: A- Perlita. B- Austenita. C- Cementita. D- Ferrita. E- Bainita.
21) Dos elementos abaixo quais os principais responsáveis pela fissuração a frio?
A- Fósforo e silício. B- Hidrogênio. C- Alumínio e Silício. D- Zinco e fósforo. E- Enxofre e fósforo.
A- Austenita. B- Perlita. C- Martensita. D- Bainita. E- NRA.
23) Qual é o nome da reação com menos de 0,8% de carbono em um resfriamento lento da austenita?
A- Hipereutetóide. B- Sub – eutetóide. C-Perlita fina. D- Hipoeutetóide. E- A e D estão corretas.
24) A quantidade máxima de carbono que a ferrita pode dissolver em solução sólida é de: A- 0,025% B- 2,0% C- 1,2% D- 0,8% E- 4,3%
25) Elemento que tem um papel fundamental na prevenção de fissura a quente nos aços carbonos:
A- Carbono. B- Fósforo. C- Enxofre. D- Hidrogênio. E- Manganês.
26) Quais dos fatores abaixo afetam a energia de soldagem?
A- Espessura da peça soldada. B- Temperatura máxima atingida durante a soldagem. C- Todos. D- Velocidade de soldagem. E- Corrente de soldagem.
27) A difusão aumenta quando:
A- Aumenta a temperatura. B- Aumenta o tamanho dos átomos. C- Reduz a pressão do vapor.
28) O que é ferro alfa?
29) O que é ferro delta?
31) O que é ferrita?
32) O que é ferrita delta (∆)?
33) O que é perlita?
34) Qual o sistema cristalino da austenita?
36) A difusão ocorre mais facilmente no contorno de grão ou grão? Por que?
40) De que forma o tamanho de um grão influencia as propriedades mecânicas deum material?
41) O que é martensita? De que maneira se obtém esta estrutura?
42) É possível obter a martensita para qualquer tipo de aço? Por que?
43) Qual a finalidade do pré – aquecimento?
44) Qual a finalidade do pós – aquecimento?
45) Cite três fatores que influenciam a posição das curvas TTT?
46) Indique os fatores responsáveis pelo mecanismo de fissuração a frio
47) Porque a soldagem de aço inoxidável austenítico é desejável um percentual de ferrita?
49) Quais são os fatores da fissuração pelo hidrogênio?
50) O que é carbono equivalente?
51) O que é epitaxia e crescimento competitivo de grãos na soldagem?
52) O que é fissuração a quente?
53) Considerando um aço com 0,3% de carbono, qual das estruturas seguintes apresenta o maior limite de resistência: bainita, perlita ou ferrita alfa?
54) Quais os inconvenientes da elevada energia de soldagem?
55) Indique como varia a temperatura máxima atingida e a velocidade de resfriamento em relação a energia de soldagem e a temperatura de pré – aquecimento.
57) Por que os materiais que si cristalizam no sistema CFC são em geral mais dúcteis do que aqueles que se cristalizam no sistema CCC?
58) A escolha de um material de adição com a menor resistência possível ajuda a prevenir contra a fissuração provocada pelo hidrogênio?
59) O que é ciclo térmico e repartição térmica?
60) Quais são as fases alotrópicas do ferro puro e suas respectivas redes cristalinas?
61) A transformação eutetóide do aço de acordo com o diagrama de equilíbrio (Fe – Fe3C) ocorre durante que porcentagem (%) de carbono equivalente e a que temperatura?
62) Um aço a uma temperatura de 750°C com 0,4% de carbono equivalente pode apresentar quais constituintes de acordo com o diagrama de equilíbrio (Fe – Fe3C)
63) Qual a micro – estrutura que o aço poderá ter, que apresente a maior solubilidade de carbono a martensita, bainita?
64) A perlita é uma micro – estrutura formada por quais fases?
65) qual o nome que se dá para a fase Fe3C?
67) O que é aço hipoeutetóide?
68) O que é aço eutetóide?
69) O que é aço Hipereutetóide?
70) O que é Sensitização e Corrosão Intergranular? Como a Corrosão Intergranular pode ser evitada?
71) Descreva o controle de qualidade de uma junta soldada em ângulo.
72) Analisar as opções de soldagem de um Vaso de Pressão no campo.
Opção A: Metal de Base (Cr=22,0, Ni=18,0, C=0,04, Mn=1,6, Si=0,2, Mo=1,7) Solda Autógena. Opção B: Metal de Base anterior com Metal de Adição (Cr=16,6. Ni=7,1. C=0,02. Si=0,6, Mn=0,6, Mo=0,2. Nb=0,6). Opção C: Metal de Base anterior com Metal de Adição (Cr=34,0. Ni=24,8, C=0,03, Si=0,6, Mn=0,6, Mo=0,8, Nb=0,6).
A tabela abaixo apresenta a diluição de diferentes processos de soldagem. Processo Diluição (%)
Eletrodo revestido 30 TIG com adição 2-20
