Multiple WAN Connections

(1)

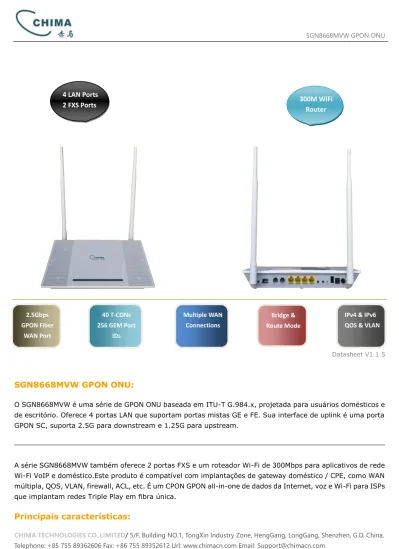

Datasheet V1.1.5

SGN8668MVW GPON ONU:

O SGN8668MVW é uma série de GPON ONU baseada em ITU-T G.984.x, projetada para usuários domésticos e de escritório. Oferece 4 portas LAN que suportam portas mistas GE e FE. Sua interface de uplink é uma porta GPON SC, suporta 2.5G para downstream e 1.25G para upstream.

A série SGN8668MVW também oferece 2 portas FXS e um roteador Wi-Fi de 300Mbps para aplicativos de rede Wi-Fi VoIP e doméstico.Este produto é compatível com implantações de gateway doméstico / CPE, como WAN múltipla, QOS, VLAN, firewall, ACL, etc. É um CPON GPON all-in-one de dados da Internet, voz e Wi-Fi para ISPs que implantam redes Triple Play em fibra única.

2.5Gbps GPON Fiber WAN Port 40 T-CONs 256 GEM Port IDs Multiple WAN Connections Bridge & Route Mode

IPv4 & IPv6 QOS & VLAN

4 LAN Ports

(2)

 Padrão ITU-T G.984.x GPON, compatível com Huawei, ZTE, Fiberhome, CHIMA GPON OLTs.  Oferece 1 * porta GPON WAN, suporte 2.5G para downstream e 1.25G para upstream  Oferece 4 portas Ethernet LAN, suporta portas mistas GE e FE

 Oferece 2 portas FXS para implementações de voz sobre IP de alta qualidade.  Oferece roteador WiFi de 300 Mbps para aplicativos WiFi domésticos

 Comutação criptografada e de chave AES de 128 bits, aumentando a segurança da transmissão  40 Tconts e 256 GEM Port IDs, permitindo vários serviços em um único CPE de Assinante.

 Switching de camada 2, suporte a 802.1Q VLAN, 802.1P QOS, controle de largura de banda, Spanning Tree, etc.

 Os recursos de gateway doméstico da camada 3 / CPE com NAT de hardware, suportam várias WAN, modo de rota / ponte, etc.

 Ligação de porta, diferentes portas LAN podem ser atribuídas com diferentes serviços WAN  Ração máxima de fibra 1: 128, distância máxima de transmissão pode chegar a 35 km

 Suporte FEC (Forward Error Correction), garante alta transmissão de dados precisa e confiável

 Alocação dinâmica de largura de banda (DBA), atribuição e uso de largura de banda mais inteligentes.  Suporte OMCI e TR069 Management, gerencie assinantes remotamente.

 Suporta IPv4 e IPv6, altamente aplicável em ambas as redes baseadas em tipo IP.

Parâmetros técnicos

Parâmetros GPON

 ITU-T G.984.x compatível com GPON, transceptor GPON Classe B + 2 * 10 SFF, SC / APC

 1310nm a montante e 1490nm a jusante

 Suporte G.984.1 Características Gerais

(3)

 Especificação da camada de convergência de transmissão G.984.3

 Transceptor GPON enviando potência: 0.5-5dbm, recebendo sensibilidade: -27dbm

 Comprimento de onda de transmissão: Upstream: 1310nm / Downstream: 1490nm

 Suporte 1: 128 de fibra óptica a 35 km de distância de transmissão.

 Cabo de transmissão de fibra: G.652 Cabo de fibra óptica de modo único

 Descriptografia AES configurável na carga útil a jusante.

 FEC configurável em cargas úteis a montante e a jusante.

 Filas do processador de aplicativos múltiplos para conexões dedicadas para dentro da banda.

 Funções aprimoradas de depuração e diagnóstico GPON.

 Suporta até 40 contêineres de transmissão (T-Cons)

 Suporta 256 IDs de porta GEM bidirecionais

 Alocação dinâmica de largura de banda NSR / SR (DBA)

 Correção de erro de encaminhamento de suporte (FEC)

 Downlink máximo de 2,488 Gbps / Uplink de 1,244 Gbps

 Suspiro morrendo de apoio

QOS

 IEEE 802.1P QOS, DSCP, TOS:

 Algoritmo de despacho SP, WRR, SP + WRR  QOS baseado em origem e DST-MAC

 ID da VLAN, QOS baseado em prioridade da Vlan  QOS de origem baseado em DST-IP

(4)

 Multi-WAN, suporta até 8 conexões WAN  Rota de suporte e / ou WAN em ponte

 Ligação de porta, serviços de dados / VoIP / IPTV podem ser vinculados a diferentes portas LAN  ID de VLAN configurável para cada WAN

 Filas QOS configuráveis para cada WAN  Multi-serviços vinculados à mesma WAN Recursos de rede

 Aprendizagem MAC, tabela de endereços MAC 4K  Modo de rede em ponte ou rota

 Suporte RIP v1, v2 para roteamento

 Rota estática, rota dinâmica, proxy DNS, IPv4 e IPv6 TCP, UDP, RTP, SNTP, NAT, DHCP, DNS  VLAN IEEE802.1Q, VLAN de porta

 ACLs baseadas em IEEE802.1x, MAC, IP ou TCP / UDP

 Controle de largura de banda da porta, controle de fluxo IEEE802.3x

 Controle de tempestade: transmissão / multicast / unicast desconhecido, ARP  Isolamento de porta, espelho de porta, MDI / MDIX automático

 IEEE802.1d STP, detecção de loop de porta  IGMP v2, v3 e IGMP Snooping para IPv4  Snooping MLD v2, v3 e MLD para IPv6 Parâmetros de VoIP

 Oferece 2 portas FXS para conexões telefônicas

(5)

 SIP V1, V2 (RFC3261, RFC3262, RFC3264, RFC3265)  SIP e H.248, suporte ao registro de 2 contas SIP

 Codecs de voz G.711, G.723.1, G.729A-8kbps, G.726, G.722, ILBC  Detecção de tom DTMF, relé de tom DTMF,

 Tom de chamada múltipla, identificador de chamadas FSK  Apresentação de identificação da linha de chamada

 Restrição de identificação da linha de chamada

 Encaminhamento de chamada, transferência de chamada, espera em espera, conferência de três vias, etc.

 QOS e TOS para garantir a passagem de pacotes de voz em prioridade  Protocolo RFC62 Echo,

 Máquina de fax do suporte T.38

 Suporte à configuração do Mapa Digital Modelos GPON OLT interoperáveis

 CHIMA SGT8000A, SGT8016A series

 HUAWEI MA5680T, MA5606T, MA5683T OLTs  OLTs das séries ZTE C200, C220 e C300  Fiberhome AN5516-01 OLT

Recursos de gerenciamento

 Manutenção de interface serial usando UART  Gerenciamento de UI da Web

(6)

 Gerenciamento de provisionamento automático de FTP / TFTP / HTTP  TR069 Gerenciamento ACS

Recursos do roteador WiFi de 300 Mbps

 Oferece um roteador WiFi IEEE802.11n, frequência de 2.4GHz  4 portas LAN, suportam portas GE e FE mistas

 MIMO, suporte 2-IN-2-OUT, taxa de transferência máxima de 300Mbps WiFi

 Distância de transmissão WiFi: 150m para ambientes internos, 300m para ambientes externos  Proteção de uma chave WPS na sua rede wifi

 Suporte DHCP, IP estático e PPPOE

 Servidor DHCP, retransmissão DHCP, cliente DHCP, atribuição de IP estático  Roteamento estático do IP de origem para o IP de destino

 Firewall, NAT, NAPT, UPnP

 DDNS, host DMZ, encaminhamento de porta

 Autenticações WEP, IEEE802.1x, WPA e WPA2 de 64/128 bits  Transmissão máxima de 4 SSID, SSID oculto

 Escolha automaticamente o melhor canal de sinal

 Tabela de isolamento mútuo e ACL STA com base em acessos MAC  Wifi Multimedia (WMM), QOS aprimorado para pacotes multimídia Parâmetros de hardware

 Construído sobre o poderoso GPON SOC, CPU Dual Core a 400Mhz  CPU coberta com unidade de refrigeração.

(7)

 SDRAM DDR3 de 16 bits, vem com um SDRAM DDR3 de 512Mb  Nand Flash, vem com um Nand Flash de 1Gb

 1 * porta GPON SC, 2.5G a jusante, 1.25G a montante

 4 * portas LAN, suporta portas 4FE / 2GE + 2FE / 1GE + 3FE / 4GE  Roteador WiFi de 300 Mbps,

 Antenas externas de 2 * 7dB ou 2 * 5dB opcionais

 2 portas FXS, suportam telefones analógicos e aparelho de fax T.38.  Controle de fluxo IEEE802.3x Full duplex e half duplex,

 Luzes LED: PWR, PON, Los, WAN, VoIP1-2, LAN1-4, WiFi, WPS, USB  Fonte de alimentação externa, DC 12V, 1-1,5A

Interfaces de hardware

1 * portas GPON PON Antenas externas de 2 * 5dB ou 2 * 7Db (2T2R)

4 portas FE ou 2GE + 2FE ou 1GE + 3FE ou 4GE 1 * botão WiFi

2 * portas VoIP FXS 1 * botão WPS

1 * 300Mbps roteador WiFi 1 * botão Reset

Fonte de alimentação: DC 12V, 1.5A 1 * porta USB

Indicações LED: Power, PON, LOS, WAN, VoIP1, VoIP2, LAN1, LAN2, LAN3, LAN4, WIFI, WPS, USB

Tabela de especificações

Padrões IEEE 802.3,IEEE 802.3u, IEEE802.3ab, IEEE 802.3x, IEEE802.1Q, IEEE802.1P, IEEE802.1D, IEEE802.11b/g/n, ITU-T G.984.1, ITU-T G.984.2, ITU-T G.984.3, ITU-T G.984.4

Porta WAN 1 * porta GPON WAN, classe B +, conectores SC / APC Portas LAN 4 portas FE ou 2GE + 2FE ou 1GE + 3FE

Portas VoIP 2 * portas FXS

(8)

100Base-Tx: UTP category 5, até 100m

1000Base-Tx: UTP category 5, 5E, 6, até 100m

Cabo de fibra Cabo de fibra monomodo de 8,3 μm, 8,7 μm, 9 μm e 10 μm Fonte de energia Entrada AC110-240V, DC 12V, saída 1-1,5A

Temperatura e Umidade Temperatura Umidade Trabalhando 0 to 50℃ 10% - 90% Modo de espera -20 to 70℃ 5% - 90% RH

Order Information

Modelo N.O. Descrição

Aviso: Todos os modelos oferecem suporte ao modo Roteador ou Ponte, ou modo misto de Roteador / Ponte

4 FE Models

SGN8668M 4FE GPON ONU

SGN8668MV 4FE+2FXS GPON ONU

SGN8668MW Roteador GPON ONU de 4FE + 300M WiFi, antenas 5dB SGN8668MW-7dB Roteador GPON ONU de 4FE + 300M WiFi, antenas 7dB

SGN8668MVW Router GPON ONU de 4FE + 2FXS + 300M WiFi, antenas 5dB SGN8668MVW-7dB Roteador GPON ONU de 4FE + 2FXS + 300M WiFi, antenas 7dB

2GE+2FE Models

SGN8668MG2 2GE+2FE GPON ONU

SGN8668MVG2 2GE+2FE+2FXS GPON ONU

SGN8668MWG2 2GE + 2FE + 300M WiFi Router GPON ONU, antenas 5dB SGN8668MWG2-7dB Roteador GPON ONU de 2GE + 2FE + 300M WiFi, antenas 7dB

SGN8668MVWG2 2GE + 2FE + 2FXS + 300M WiFi Router GPON ONU, antenas 5dB SGN8668MVWG2-7dB 2GE + 2FE + 2FXS + 300M WiFi Router GPON ONU, antenas 7dB

4 GE Models

SGN8668MG4 4GE GPON ONU

SGN8668MVG4 4GE+2FXS GPON ONU

SGN8668MWG4 Roteador GPON ONU de 4GE + 300M WiFi, antenas 5dB SGN8668MWG4-7dB Roteador GPON ONU de 4GE + 300M WiFi, antenas 7dB

SGN8668MVWG4 Router GPON ONU de 4GE + 2FXS + 300M WiFi, antenas 5dB SGN8668MVWG4-7dB Roteador GPON ONU de 4GE + 2FXS + 300M WiFi, antenas 7dB
