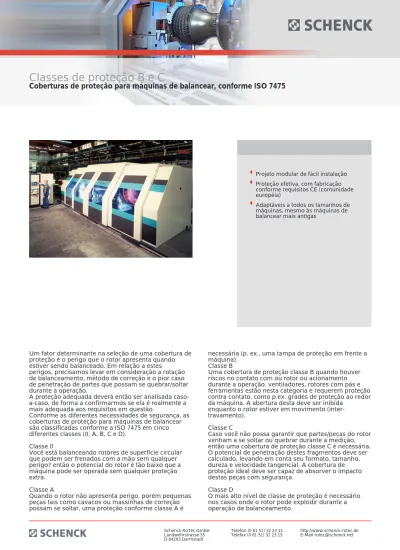

Classes de proteção B e C

•

Projeto modular de fácil instalação

•

Proteção efetiva, com fabricação conforme requisitos CE (comunidade européia)

•

Adaptáveis a todos os tamanhos de máquinas, mesmo às máquinas de balancear mais antigas

Um fator determinante na seleção de uma cobertura de proteção é o perigo que o rotor apresenta quando estiver sendo balanceado. Em relação a estes

perigos, precisamos levar em consideração a rotação de balanceamento, método de correção e o pior caso de penetração de partes que possam se quebrar/soltar durante a operação.

A proteção adequada deverá então ser analisada caso-a-caso, de forma a confirmarmos se ela é realmente a mais adequada aos requisitos em questão.

Conforme as diferentes necessidades de segurança, as coberturas de proteção para máquinas de balancear são classificadas conforme a ISO 7475 em cinco diferentes classes (0, A, B, C e D).

Classe 0

Você está balanceando rotores de superfície circular que podem ser frenados com a mão sem qualquer perigo? então o potencial do rotor é tão baixo que a máquina pode ser operada sem qualquer proteção extra.

Classe A

Quando o rotor não apresenta perigo, porém pequenas peças tais como cavacos ou massinhas de correção possam se soltar, uma proteção conforme classe A é

necessária (p. ex., uma tampa de proteção em frente a máquina).

Classe B

Uma cobertura de proteção classe B quando houver riscos no contato com ou rotor ou acionamento durante a operação. ventiladores, rotores com pás e ferramentas estão nesta categoria e requerem proteção contra contato, como p.ex. grades de proteção ao redor da máquina. A abertura desta deve ser inibida

enquanto o rotor estiver em movimento (inter-travamento).

Classe C

Caso você não possa garantir que partes/peças do rotor venham a se soltar ou quebrar durante a medição, então uma cobertura de proteção classe C é necessária. O potencial de penetração destes fragmentos deve ser calculado, levando em conta seu formato, tamanho, dureza e velocidade tangencial. A cobertura de proteção ideal deve ser capaz de absorver o impacto destas peças com segurança.

Classe D

O mais alto nível de classe de proteção é necessário nos casos onde o rotor pode explodir durante a operação de balanceamento.

Com a cobertura de proteção classe B,& 160;temos um ótimo acesso ao rotor e a máquina. A grade de proteção permite&

Coberturas de proteção, classe B Comprimento da base Largura A Máquina HM ... Máquina HS ... [mm] [mm] - 750 1650 2B, 20B, 3B, 30B 30 1500 2250 2B, 20B - 2250 3150 4B, 40B 40 2000 3150 5B - 2500 3750 50B - 2500 3750 6B - 3000 4200 60B - 4500 5700 3U, 30U - 2500 3150 4U, 40U, 5U - 3000 4200 50U - 3000 4200 6U - 4500 5250 60U - 6000 6750 +600 600 Módulo de expansão 1050 +1050 1050 Módulo de expansão 1500 +1500 1500

Comprimento da base Largura A Máquina HM ... Máquina HS ... [mm] [mm] 30 - 40 1500 3552 2000 3542 2500 4527 3000 5050 3500 6050 4000 6040 4500 7025 5000 7540 5500 8525 6000 9040 5B - 60U - 2500 4527 3000 5050

3500 6050 4000 6040 4500 7025 5000 7540 5500 8525 6000 9040 2600 2650 2600 2650 2600 2650 2600 2650 2600 2650 2600 2650 2600 2650 Módulo de expansão 1050 B16 R0800102.01 Módulo de expansão 1500 B17 R0800102.01 Tipo Referência nr. Máquina HM ... Máquina HS ... 30 - 40 H1-1 R0810100.01 H1-2 R0810200.01 H1-3 R0810300.01 H1-4 R0810400.01 H1-5 R0810500.01 H1-6 R0810600.01 H1-7 R0810700.01 H1-8 R0810800.01 H1-9 R0810900.01 H1-10 R0811000.01 5B - 60U - H2-3 R0811100.01 H2-4 R0811200.01

H2-5 R0811300.01 H2-6 R0811400.01 H2-7 R0811500.01 H2-8 R0811600.01 H2-9 R0811700.01 H2-10 R0811800.01
