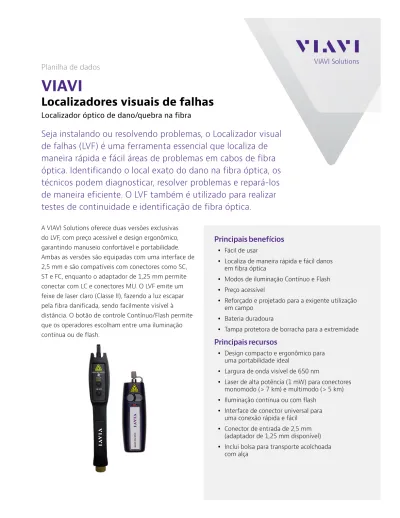

VIAVI Localizadores visuais de falhas

(1)

VIAVI Solutions

Planilha de dados

VIAVI

Localizadores visuais de falhas

Localizador óptico de dano/quebra na fibra

Seja instalando ou resolvendo problemas, o Localizador visual

de falhas (LVF) é uma ferramenta essencial que localiza de

maneira rápida e fácil áreas de problemas em cabos de fibra

óptica. Identificando o local exato do dano na fibra óptica, os

técnicos podem diagnosticar, resolver problemas e repará-los

de maneira eficiente. O LVF também é utilizado para realizar

testes de continuidade e identificação de fibra óptica.

Principais benefícios

Fácil de usar

Localiza de maneira rápida e fácil danos

em fibra óptica

Modos de iluminação Contínuo e Flash

Preço acessível

Reforçado e projetado para a exigente utilização

em campo

Bateria duradoura

Tampa protetora de borracha para a extremidade

Principais recursos

Design compacto e ergonômico para

uma portabilidade ideal

Largura de onda visível de 650 nm

Laser de alta potência (1 mW) para conectores

monomodo (> 7 km) e multimodo (> 5 km)

Iluminação contínua ou com flash

Interface de conector universal para

uma conexão rápida e fácil

Conector de entrada de 2,5 mm

(adaptador de 1,25 mm disponível)

Inclui bolsa para transporte acolchoada

com alça

A VIAVI Solutions oferece duas versões exclusivas

do LVF, com preço acessível e design ergonômico,

garantindo manuseio confortável e portabilidade.

Ambas as versões são equipadas com uma interface de

2,5 mm e são compatíveis com conectores como SC,

ST e FC, enquanto o adaptador de 1,25 mm permite

conectar com LC e conectores MU. O LVF emite um

feixe de laser claro (Classe II), fazendo a luz escapar

pela fibra danificada, sendo facilmente visível à

distância. O botão de controle Contínuo/Flash permite

que os operadores escolham entre uma iluminação

contínua ou de flash.

(2)

As especificações e descrições do produto neste doc-umento estão sujeitas a mudanças sem aviso prévio. vfl-ds-fop-tm-pt-br

30179972 900 0109 Contato +55 11 5503 3800

Para encontrar o escritório mias perto de você visite viavisolutions.com/contato

viavisolutions.com.br

VIAVI Solutions

Adaptador universal de 1,25 mm para FFL-100

Resolução de problemas e verificação de

fibra óptica

Iluminação vermelha indicando dano/dobra na fibra óptica

Aplicações

Localizar dobras afiadas e danos em

fibras ópticas

Realizar testes de continuidade do início ao fim

Realizar rastreamento e identificação

de fibra óptica

Especificações

FFL-050

(de bolso) FFL-100 (reforçado)

Dimensões 11,4 x 3,5 x 2,0 cm

(4,5 x 1,4 x 0,8 polegadas) 22,0 x 3,5 x 3,0 cm (8,7 x 1,4 x 1,2 polegadas)

Peso 46 g (1,6 oz) com duas

baterias AAA 150 g (5,3 oz) com duas baterias AA Compatibilidade

da fibra óptica Monomodo, multimodo

Comprimento

de onda 650 nm (visível)

Taxa de segurança

do laser Classe II

Potência de saída 1,0 mW máx

Modos de saída Contínuo e Flash

Intervalo > 7 km monomodo

> 5 km multimodo > 7,5 km monomodo> 5 km multimodo Interface do

conector Adaptador universal 2,5 mm (fixo) Adaptador universal 1,25 mm (vendido separadamente) Adaptador universal 2,5 mm (fixo) Adaptador universal 1,25 mm (incluso) Controles ON/OFF Contínuo/Flash

Tipo de bateria Duas AAA

Vida útil da bateria Mais de 30 horas

em modo contínuo Mais de 80 horas em modo contínuo Bolsa de transporte Acolchoada, com alça

Segurança 1992, EN 61010-2, CE

Garantia 1 ano

Informações sobre pedidos

Descrição Número da peça

Localizador visual de falhas (reforçado)

com adaptador de 1,25 mm FFL-100

Localizador visual de falhas (de bolso) FFL-050 Adaptador universal de 1,25 mm para FFL-100 FFL-U12 Adaptador universal de 1,25 mm para FFL-050 FFL-050-U12

Comparação

FFL-050 (de bolso)

Tamanho compacto para

portabilidade

Utiliza duas baterias AAA (incluídas) com mais de 30

horas de potências contínua

Adaptador universal de 1,25 mm vendido

separadamente

FFL-100 (reforçado)

Construção reforçada com amortecimento de

impacto

Utiliza baterias AA (incluídas) com mais de 80 horas

de potência contínua

Grau profissional com adaptador universal 1,25 mm

incluído

(3)

VIAVI Solutions

Data sheet

FI-60

Identificador de fibra ativa com medidor

de potência óptica integrado

O design inovador do FI-60 oferece duas ferramentas

essenciais de fibra em um único dispositivo

Principais benefícios

Evite o tempo de inatividade ou danos em

sua rede com o sistema de gatilho easy-pull

SafeChek™.

Faça o trabalho mais rápido com uma única

unidade de LFI compatível com vários

diâmetros de cabo (fibras revestidas de

250 µm a 3 mm).

Aumente a confiabilidade e evite leituras

falsas com a proteção contra luz ambiente

integrada.

Tenha fácil acesso a cabos em múltiplos

ambientes com o design compacto e

ergonômico.

Converta facilmente para um OPM completo

que armazena, apresenta e exporta

resultados para um PC via USB.

Recursos principais

O sistema de gatilho easy-pull SafeChek

garante um acoplamento seguro e repetitivo

com o cabo de fibra.

A unidade LFI aceita vários diâmetros de

cabos (fibras revestidas de 250 µm a 3 mm).

Adaptadores de entrada de metal (2,5 e

1,25 mm) para o OPM.

Meça a potência absoluta (dBm) e relativa (dB).

Armazene e recupere até 100 leituras de OPM.

A desconexão inadvertida da fibra ativa durante a

instalação, testes ou troubleshooting é uma causa

comum de queda no serviço. O FI-60 LFI permite que

os usuários detectem facilmente o sinal óptico em

uma fibra sem desconectar a mesma ou interromper

o tráfego da rede. SafeChek

TM

_{, o sistema exclusivo da}

VIAVI Solutions®, garante segurança e compromisso

contínuo com a maioria dos tipos de fibra, sem o

transtorno de trocar matrizes caras.

O FI-60 facilmente se transforma em um medidor de

potência óptica (OPM), proporcionando duas vezes o

valor do seu investimento e reduzindo o número de

ferramentas a carregar para o trabalho. Basta remover

a cabeça do LFI, conectar o adaptador correspondente

(2,5 ou 1,5 mm) e plugar o conector para medir a

potência da fibra. Esta versátil ferramenta pode exibir,

armazenar e apresentar medições de potência óptica

para cada um dos comprimentos de onda selecionáveis.

Os usuários podem baixar os dados armazenados em

um PC via USB. O FI-60 também faz a interface com o

FiberChek2, oferecendo a integração dos recursos de

inspeção e teste de OPM na geração de relatórios.

(4)

As especificações e descrições do produto neste documento estão sujeitas a mudanças sem aviso prévio.

fivp-ds-fit-tm-pt-br 30186308 902 0219 Contato +55 11 5503 3800

Para encontrar o escritório mais perto de você, visite viavisolutions.com.br/contato

Especificações

Geral

Fonte de alimentação 2 pilhas alcalinas AA Range de comprimento

de onda 780 a 1800 nm

Vida útil da bateria > 70 horas

Tipo USB 2.0 Tamanho da tela (L x A) 3,7 x 3,1 cm Temperatura de armazenamento -20 a 70° C Temperatura operacional 0 a 50° C LFI Dimensões 216 x 60 x 38 mm (8,5 x 2,35 x 1,5 polegadas)

Peso 135 g (4,8 oz) com duas pilhas alcalinas AA Sensibilidade de detecção -20 dBm a 1310 nm, -30 dBm a 1550 nm Perda de inserção (típica) 1310 nm: < 0,2 dB, 1550 nm: < 2 dB Comprimentos de onda detectados 850 a 1700 nm Tons detectados 270 Hz, 330 Hz, 1 kHz, 2 kHz* Range de diâmetro padrão do cabo 250 µm – 3 mm OPM Dimensões 171 x 42 x 25 mm (6,8 x 1,7 x 1,4 polegadas) Peso 100 g (3,5 oz) com duas pilhas alcalinas AA Entrada do conector 1,25 mm e 2,5 mm disponíveis

Tipos de medição dB, dBm Range de potência óptica detectável -65 dBm a +10 dBm Nível máx. de entrada admitido +23 dBm Incerteza intrínseca1 _{± 0,20 dB (± 5%)} Linearidade1 _{± 0,06 dB (-50 dBm a +5 dBm)} Comprimentos de onda pré-configurados 850, 980, 1300, 1310, 1490, 1550, 1625 nm Comprimento de onda e modulação 270 Hz, 330 Hz, 1 kHz, 2 kHz 1300, 1310, 1490, 1550, 1625 nm -60 a +10 dBm 850, 980 nm -55 a +10 dBm

1. Sob as seguintes condições de referência: -20 dBm (CW), 1300 nm ± 1 nm, 23 °C ± 3 mil, umidade relativa de 45 a 75%, fibra de 9 a 50 µm

*Observe que a detecção de tom em 2 kHz não está disponível abaixo de -45 dBm

Características e componentes

Ranhura de alinhamento de cabo Parafuso de desengate/ engate do LFI

Unidade de LFI destacável

LCD de 3,7 cm x 3,0 cm Botão liga/desliga Gatilho SafeChek™ para identificador de fibra ativa

Entrada USB para conexão com PC para uso com software de análise de

fibra da VIAVI Entrada intercambiável para medidor de potência Controles de ARMAZENAMENTO e RECUPERAÇÃO de dados Controles de OPM

Informações de pedidos

Descrição Part Number

Identificador de fibra ativa com conexão LFI removível, OPM com adaptadores para conectores de ferrolho de 2,5 mm e 1,25 mm;

cabo USB; software; maleta de transporte FI-60

Medidor de potência óptica com adaptadores para conectores de 2,5 mm e 1,25 mm; cabo USB; software; maleta de transporte VP-60A Medidor de potência óptica com adaptadores para conectores de 2,5 mm; cabo USB; software; maleta de transporte VP-60 Unidade de acoplamento; identificador de fibra ativa; conecta-se ao VP-60 VPP-LFI

Adaptador, para 1,25 mm (LC, MU) para o OPM do VP VPP-UPP12

(5)

Data sheet

Resumo do produto

VIAVI

FiberChek Sidewinder

Inspeção e análise automatizada de conector de fibra multimodo

O FiberChek Sidewinder

TM

_{é o primeiro microscópio de inspeção e análise}

portátil completo do mercado para conectores de fibra multimodo, como

o MPO. A mais recente adição à premiada família FiberChek da VIAVI oferece

uma solução completamente automatizada para inspecionar e analisar

facilmente todas as fibras de um MPO ou outro conector de fibra multimodo

com a melhor confiabilidade e velocidade do mercado.

Principais benefícios

Inspeção totalmente autônoma de fibra

multimodo

Automatize o fluxo de trabalho de inspeção

Certifique a qualidade de face final com relação

aos requisitos do cliente

Garanta desempenho de teste preciso e rápido

com resultados de teste automáticos com o

apertar de um botão

Acesse as conexões com facilidade de qualquer

lugar

Conecte-se com qualquer dispositivo e teste

em qualquer local!

Recursos principais

Tela touch integrada

Visualização de fibra ativa

Centralização automática

Foco automático

Pan/scroll automático

Análise do conector óptico integrado

Inclui testes de fibras simplex (compatível com

ponteiras de inspeção série FBPT)

Sons audíveis para resultados de

passa/falha

Perfis de aceitação selecionáveis

pelo usuário

Exporta ou armazena os resultados

no dispositivo

Conexão Wi-Fi e USB com PC

ou dispositivos móveis

A bateria dura um dia inteiro

Critérios de aceitação integrados

de acordo com os padrões do

mercado (IEC-61300−3−35)

Inspeção portátil completa de MPO

Com operação 100% autônoma, os técnicos de qualquer

nível de habilidade contam com todos os elementos

necessários em um microscópio portátil de inspeção

de MPO.

O display de tela touch integrado proporciona aos

usuários controle total para visualizar imagens ao vivo

e resultados de análise, pan/scroll na face final para

visualizar cada fibra e navegar pelos resultados com

facilidade.

Navegue e selecione seus critérios de aceitação

desejados, incluindo a norma IEC-61300−3−35

ou os requisitos específicos do cliente.

Armazene, nomeie e recupere resultados de testes

diretamente no dispositivo.

(6)

2 VIAVI FiberChek Sidewinder™

O mais rápido fluxo de trabalho de inspeção de MPO do mercado

Conforme a adoção da conectividade de MPO continua aumentando, é mais importante do que nunca manter

as faces finais de MPO. Gerenciar conexões limpas de MPO requer métodos sistemáticos e proativos que muitos

técnicos acham complicados, confusos e demorados. O Sidewinder elimina esses problemas com a automatização

total de cada detalhe do fluxo de trabalho de inspeção de MPO para garantir resultados rápidos e confiáveis.

Resultados de teste de fibras automático em questão de segundos

Nada se aproxima da velocidade, confiabilidade e operação intuitiva que o Sidewinder entrega para inspeção e

análise de MPO. Basta inseri-lo no bulkhead, pressionar um botão e o Sidewinder fornecerá resultados automáticos

para todas as 12 fibras MPO sem que o técnico tenha que fazer nada. Elimine aborrecimentos com o ajuste manual

dos controles para focar, escanear ou contar em que fibra você está e transforme minutos em segundos ao testar

cada conector.

Examine resultados de teste no dispositivo

Navegue pelos resultados de teste armazenados no dispositivo com a tela touch colorida

embutida e os controles a bordo. Armazene mais de 1.200 imagens de fibra (cerca de

100 conectores de 12 fibras) a bordo com a capacidade de percorrer cada fibra na face

final do conector, visualizar os resultados da análise, alternar entre as visualizações de

sobreposição e visualizar as imagens de ampliação baixa e alta.

Sons automáticos

Obtenha confirmação imediata de resultados de teste pela ativação de indicadores

sonoros de passa e falha após a análise de face final.

Múltiplos métodos de conectividade

O Sidewinder pode conectar-se com outros dispositivos via Wi-Fi e USB. O cabo USB-C

incluído permite ao usuário carregar o dispositivo ou conectar-se a qualquer dispositivo

suportado por uma conexão de rede cabeada. Além disso, o Wi-Fi oferece aos usuários

a capacidade de se conectar sem quaisquer cabos adicionais, tornando-o ideal para

portabilidade, acessibilidade e desempenho do fluxo de trabalho.

Inovação premiada

O FiberChek Sidewinder é reconhecido por organizações do mercado e especialistas pela liderança inovadora

em soluções de teste de fibra.

(7)

3 VIAVI FiberChek Sidewinder™

Certifique a qualidade de face final de MPO

com relação aos requisitos do cliente

A contaminação dos conectores é a principal causa de

troubleshooting na rede óptica. Este problema levou o

mercado e a Comissão Eletrotécnica Internacional (IEC)

a lançarem a IEC 61300-3-35, uma norma global que

estabelece os critérios de aceitação da qualidade e da

limpeza dos conectores dos finais de fibra. Essa norma

foi amplamente adotada e incorporada a outras normas,

incluindo TIA-568.3 e ISO/IEC 11801.

Conforme a adoção da conectividade de MPO continua

a crescer no mundo, os problemas são eliminados com

o Sidewinder. Seja para atender um padrão do mercado

ou requisitos específicos do cliente, o Sidewinder torna

tudo mais fácil.

Teste se as normas do mercado são atendidas apenas

apertando um botão

Inspeção automática de todas as fibras em um

conector MPO

Prove sua qualidade de trabalho com análise objetiva

Localize e identifique defeitos e arranhões

Identifique as localizações na zona de inspeção

Integre os resultados nos seus relatórios de certificação

Potencialize seu dispositivo móvel para

obter mais benefícios com o teste e a

inspeção

Hoje em dia, os dispositivos móveis são essenciais

para os técnicos fazerem seu trabalho. Desde

lidar com as chamadas de pedido de assistência e

administrar os tíquetes de trabalho até o envio de

relatórios de teste e o armazenamento de resultados

em cloud, os técnicos dependem de seus dispositivos

móveis para que o trabalho seja feito. Como a inspeção

de fibra é tão essencial para a vida diária de um técnico

em fibra, faz sentido que os técnicos possam usar seu

dispositivo móvel como parte de sua inspeção de fibra

e também no teste de fluxo de trabalho.

Com o FiberChekMOBILE™, os técnicos podem inspecionar

a qualidade de face final, medir a potência óptica e

certificar os conectores de fibra de acordo com os padrões

do mercado direto no seu dispositivo móvel. Disponível

para dispositivos iOS e Android como download gratuito,

o FiberChekMOBILE pode se integrar ao Sidewinder,

oferecendo aos usuários vários recursos adicionais.

Exporte resultados do Sidewinder para

o FiberChekMOBILE

Visualize imagens ao vivo e opere controles

do dispositivo móvel

Gerencie e recupere resultados armazenados

Gere relatórios de certificação

Compartilhe resultados e relatórios via e-mail

ou armazenamento em cloud

Marque a localização de cada teste com GPS

Insira informações do teste por um teclado completo

ou por ditado voz-texto

Compatível com múltiplos tipos de dispositivos

Android (com o FiberChekMOBILE para Android)

iPhone e iPad (com o FiberChekMOBILE para iOS)

Tablets Windows (com o FiberChekPRO)

(8)

sidewinder-pb-fit-nse-pt-br 30186219 902 1018 Contato +55 11 5503 3800

Informações de pedidos

Descrição

Part Number

Pacotes

Kit: FiberChek Sidewinder probe – Wi-Fi, maleta,

FCPP-OLA-1, FCPT-UFBPT, FBPP-BAP1, estojo de ponteiras

FIT-FCSW-KIT1

Kit: FiberChek Sidewinder probe – SEM Wi-Fi, maleta,

FCPP-OLA-1, FCPT-UFBPT, FBPP-BAP1, estojo de ponteiras

FIT-FCSW-KIT1-NW

Kit: FiberChek Sidewinder probe – Wi-Fi, maleta,

FCPP-OLA-1, FCPT-MTP, FCPT-MTPA, FCPT-UFBPT,

FBPP-BAP1, estojo de ponteiras

FIT-FCSW-KIT2

Kit: FiberChek Sidewinder probe – Wi-Fi, maleta,

FCPP-OLA-1, FCPT-MTP, FCPT-MTPA, FCPT-UFBPT,

FBPP-BAP1, ponteiras simplex para LC/PC e SC/PC,

estojo de ponteiras

FIT-FCSW-KIT2-S

Acessórios

Ponteira, MTP Bulkhead para FiberChek Sidewinder

FCPT-MTP

Ponteira, MTP Bulkhead APC para FiberChek Sidewinder FCPT-MTPA

Conjunto da lente objetiva para FiberChek Sidewinder

FCPP-OLA-1

Adaptador, interface para probe FBP para FiberChek

Sidewinder

FCPT-UFBPT

Maleta para transporte FiberChek Sidewinder

FCPP-SCASE4

Substituição da tampa da válvula para FiberChek

Sidewinder

FCPP-RDC1

(9)

Datasheet

A causa nº 1 de problemas em redes ópticas é a contaminação

dos conectores de fibra. Para tratar desse problema, o IEC

(International Electrotechnical Commission) desenvolveu um

padrão para qualidade aceitável do conector óptico. Certificar

a conformidade com esse padrão pode ser um procedimento

demorado, complexo e subjetivo.

O P5000i é um microscópico digital portátil que automaticamente inspeciona e certifica a face final dos conectores de fibra de acordo com especificações e padrões do setor. O microscópio digital fornece resultados de passa/falha instantâneos com o toque de um botão e elimina conjeturas demoradas e subjetivas.

Compatível com várias plataformas, incluindo MTS-2000/4000/5800/6000A, 8000v2, HST-3000, Certifier40G, CellAdvisor JD720C, laptop/PC e até Smartphones Android, o P5000i proporciona análise rápida e repetível que facilmente se integra aos procedimentos de testes existentes. Os principais fabricantes mundiais, instaladores e provedores de serviço já confiam na VIAVI Solutions para certificar seus conectores de fibra. Seja para testes na linha de produção ou no campo, o P5000i proporciona a qualquer técnico que lida com fibra a mesma capacidade na palma da mão.

Elimina conjeturas com testes objetivos

Principais benefícios

Inspecionar e certificar a qualidade do conector óptico com o toque de um botão tornando ins tantaneamente os técnicos especialistas em fibra

Assegurar o desempenho da camada física com a garantia de que a conectividade da fibra atende aos padrões do setor

Eliminar a confusão com testes objetivos, rápidos e fáceis

Usar um escopo inteligente para certificar a qualidade do conector óptico com seu equipamento VIAVI ou com seu Smartphone Android

Permitir que os técnicos acertem na primeira vez; incentivar melhores práticas, melhorar a qualidade do trabalho e otimizar o fluxo de trabalho Garantir conexões duradouras e proteger os

investimentos em rede ao prevenir danos ao equipamento e componentes da fibra

Recursos principais

Conecta-se via USB com diversos aparelhos, incluindo ferramentas VIAVI, notebooks/PCs e dispositivos móveis com Android

Análise de passa/falha repetível elimina o trabalho de conjeturas do processo de mensuração Perfis de aceitação selecionáveis pelo usuário

permitem a certificação com qualquer critério de aceitação

Inclui o software FiberChekPRO™ para análise e relatório com PC/laptop

Centralização automática da imagem permite que a fibra fique sempre no centro da tela Geração de relatórios detalhados para certificar

e documentar resultados

Funcionalidade de ampliação dupla (200X e 400X) proporciona análise e inspeção detalhada e de alto nível

Botão de alternância de ampliação permite alternar facilmente entre as vistas de análise e ao vivo Aceita pontas da série FBPT para compatibilidade

abrangente com todos os tipos de conectores usados na rede atual

Microscópio de

análise digital P5000i

Inspeção automatizada da fibra e análise passa/falha

Passa ou falha? Falha: partícula dentro da Zona A

(10)

2 Microscópio de análise digital P5000i

Soluções de testes em

fibras Soluções de testes em aparelhos móveis testes para AcessoSoluções de Soluções de teste para Enterprise Soluções de teste Metro Erro: Dispositivos móveis/tablets Notebooks/PCs

A solução de análise de passa/falha mais versátil do mundo

O P5000i funciona com as soluções de teste VIAVI nas quais os usuários já confiam para testes essenciais; com isso, os usuários podem garantir a conformidade do conector com os padrões do setor com uma análise rápida e repetível que se integra facilmente aos procedimentos de testes existentes. Conecta-se facilmente com dispositivos móveis e soluções de teste VIAVI por meio de uma simples conexão USB.

Com o adaptador FBPP-WIFI Wireless, você conecta seu FBP-P5000i com um dispositivo Android™ ou iOS sem fio. Também pode ser usado com Windows® para conectar-se a um dispositivo móvel, PC ou notebook via Wi-Fi.

Baixe o FiberChekMOBILE no seu aparelho Android diretamente da loja Google Play.

Baixe o FiberChekMOBILE no seu aparelho iOS diretamente da loja iTunes.

(11)

3 Microscópio de análise digital P5000i

Especificações FBP-P5000i

Técnico geral (Típico a 25 °C)

Peso 110 g (3,88 oz) Dimensões (largura × altura

× profundidade) 140 x 46 x 44 mm (5,5 x 1,8 x 1,7 polegadas) Campo de visão de baixa

magnitude (FOV) Horizontal: 740 µm Vertical: 550 µm Campo de visão de alta

magnitude (FOC) Horizontal: 370 µm Vertical: 275 µm Imagem ao vivo 640 x 480 fps

Conector USB 2.0 (compatibilidade precedente com USB 1.1) Comprimento do cabo 183 cm (6 pés)

Sensor da câmera 2560 x 1920, 1/2,5 em CMOS Detecção do tamanho

da partícula < 1 µm

Fonte de iluminação LED azul, 100.000+ hora-vida Técnica de iluminação Coaxial

Fonte de alimentação Porta USB Certificação CE Garantia 1 ano

Especificações do FBPP-WIFI

Dimensões 218 x 50 x 131 mm (8,6 x 2,0 x 5,2 polegadas) Peso 272 g (9,5 oz)

Conector USB 2.0 (Micro-B) Fonte de alimentação Bateria interna de íon-lítio Tempo de execução 5,5 horas

Tempo de carga 2,5 horas (Fonte de alimentação máxima 2,1 A) 8 horas (Fonte de alimentação máxima 500 mA)

Fonte de alimentação Adaptador de alimentação USB 5 VDC, 2,1 A com tomada intercambiável para UE, Reino Unido, EUA e Austrália

Informações sobre pedidos

P5000i

Sonda de análise digital P5000i com FiberChekPRO FBP-P5000i Kit: P5000i com FiberChekPRO, 4 ponteiras de inspeção,

estojo FBP-SD101

Kit: P5000i e MP-60 com FiberChekPRO, 4 ponteiras

de inspeção, 2 adaptadores UPP, estojo FIT-SD103 Kit: P5000i e MP-80 com FiberChekPRO, 4 ponteiras

de inspeção, 2 adaptadores UPP, estojo FIT-SD113 Kit: P5000i com FiberChekPRO, 7 ponteiras

de inspeção, estojo FBP-MTS-101 Chave de ativação: Compatibilidade com dispositivo

Android P5000i* SW-FCM-A1

Itens incluídos

Dispositivo independente (FBP-P5000i)

Microscópio de análise digital P5000i Maleta flexível para microscópio e acessórios Estojo de transporte para pontas

Ponta de inspeção (patch cord: 2,5 mm) Disco de instalação do software FiberChekPRO Manual de iniciação rápida

Kits com 4 ponteiras de inspeção

Bulkhead: SC, LC

Patch cords: 2,5 mm, 1,25 mm

Kits com 7 ponteiras de inspeção

Bulkhead: SC, LC, FC, SC-APC

Patch cords: 2,5 mm, 1,25 mm, 2,5 mm APC

Kits com um medidor de potência óptica (OPM) série MP

OPM USB série MP

2,5 mm adaptador UPP (FITP-UPP25) 1,25 mm adaptador UPP (FITP-UPP12) Disco de instalação do software FiberChekPRO Manual de iniciação rápida

(12)

p5000i-ds-fit-tm-pt-br 30168489 902 0117 Contato +55 11 5503 3800

Para encontrar o escritório mais perto de você, visite viavisolutions.com/contato

viavisolutions.com.br Portas de inspeção

A VIAVI tem mais de 300 ponteiras, patch cords e adaptadores disponíveis para inspecionar diferentes conectores de fibra óptica de uma série de aplicativos diferentes. Esta lista não inclui todos os nossos adaptadores, mas apresenta soluções para a maior parte dos conectores e aplicativos. Entre em contato com a VIAVI para obter mais informações.

Pontas

Bulkhead LC-APC (para sonda FBP) FBPT-LC-APC Bulkhead FC (para sonda FBP) FBPT-FC Bulkhead FC-APC (para sonda FBP) FBPT-FC-APC Bulkhead SC-APC (para sonda FBP) FBPT-SC-APC Bulkhead MTP de longo alcance (para sonda FBP) FBPT-MTP-L Bulkhead polidor MTP-APC de longo alcance

(para sonda FBP) FBPT-MTPA-L

Patch cords

Universal 2,5 mm (para sonda FBP) FBPT-U25MA Universal 1,25 mm (encaixe deslizante de polimento APC

para sonda FBP) FBPT-U12MA-SF

Adaptadores (para dispositivos com microscópio de patch cord dedicado)

Universal 2,5 mm APC com rosca fêmea FMAE-UAPC Duplex LC com rosca fêmea FMAE-LC-2X LC-APC com rosca fêmea FMAE-LCA

MTP FMAE-MTP

Polimento MTP APC FMAE-MTPA

A chave de ativação habilita a compatibilidade Android para novos pedidos de P5000i e aparelhos existentes no campo. Quando adquirido com um produto novo, o P5000i será enviado pré-ativado para compatibilidade com Android. Quando adquirido para ativar um P5000i existente, o cliente deve informar o número de série do P5000i com seu pedido. O FiberChekMOBILE requer sistemas operacionais Android 4.1 ou superior.

Muitos dos dispositivos Android não têm uma porta de entrada USB-A; a conexão do P5000i (com plugue USB-A padrão) pode requerer um cabo conversor ou hub para a interface com o aparelho Android.

(13)

Soluções VIAVI

Data Sheet

VIAVI

Testador portátil de fibra SmartOTDR

O testador portátil econômico e fácil de usar, ideal para técnicos

de todos os níveis

Leve e compacto, o SmartOTDR acelera e otimiza os testes

de campo de redes metro e de acesso, com uma interface

OTDR personalizada e análise automática de fácil

compreensão para qualquer técnico.

Benefícios

Combina todos os testes básicos de fibra em

um dispositivo portátil com localizador visual

de falhas (VFL), medidor de potência óptica

(OPM) e opções de microscópio P5000i

Simplifica a análise OTDR com a visualização

de resultados Smart Link Mapper (SLM)

Fácil atualização em campo

Automatiza os testes com resultados de

passa/falha objetivos

Aumenta a produtividade em qualquer

parte com opções poderosas de conectividade

de rede

Recursos

Versões de comprimento de onda simples/

duplo/triplo com comprimentos de onda de

1310/1550 nm e comprimentos de onda de

1625 ou 1650 nm em serviço

O design leve, compacto e que permite uso

sem as mãos inclui tela touch de 5 polegadas

externa e de alta visibilidade

Fonte de luz CW integrada

PON otimizada para testar com o splitter

de razão 1x128 com FTTH-SLM

Medidor de potência PON/XG-PON

embutido (1490/1550/1578 nm)

Inspeção de fibra automática e detecção

de macrocurvaturas com software de

análise passa/falha

Conectividade 3G/4G via opções de USB

e Bluetooth®/Wi-Fi

Garantia de 3 anos

A bateria dura um dia inteiro

Com o SmartOTDR, configurações de instalação

genéricas ou definidas pelo usuário eliminam erros de

instalação e mantêm a consistência dos resultados.

Operação com um único toque e uma única janela

de resultados garante medições rápidas e fáceis,

com opções de conectividade sem fio poderosas,

aumentando a produtividade em qualquer lugar.

Medidor de potência Medidor de potência PON Microscópio Expert OTDR SmartTEST OTDR Fonte de Luz VFL

(14)

2 SmartOTDR série 100A/B

Conectividade potente

Várias opções de conectividade (smartphones 3G/4G via USB e Bluetooth/Wi-Fi opcionais) permitem controle remoto e transferência de dados e ordens de serviço para/de tablets, smartphones e computadores. O SmartOTDR resolve rapidamente problemas em campo em tempo real, e o SmartAccess Anywhere (SAA) pode abrir um caminho na nuvem para que um técnico possa acessar e operar remotamente o instrumento, de qualquer local. Compatível com uma vasta gama de servidores em nuvem (WebDAV service providers), o SmartOTDR também pode compartilhar instantaneamente relatórios de medição usando geração de relatórios em pdf, FastReport.

O SmartOTDR inclui uma versão demo de um ano do StrataSync™, solução baseada na nuvem para gestão de ativos, configuração e dados dos testes, para garantir que todos os instrumentos tenham o software e as opções mais recentes instalados.

Os recursos e as opções de conectividade melhoram os fluxos de trabalho

2 3 8 9 10 11 12 14 16 17 18 19 15 20 13 4 5 6 7 1

1. Tela touch de 5 pol. com alta visibilidade 2. Indicador de carga 3. Indicador de ligado 4. Menu de arquivo 5. Menu de configuração 6. Iniciar/Parar 7. Indicador de teste 8. Ligado/Desligado 9. Página inicial

10. Cancelar (funções de desligamento)

11. Teclas de direção e validação 12. Página de resultados 13. Alto-falante 14. Entrada AC/DC 15. Porta mini USB auxiliar 16. Localizador visual de falhas (VFL) 17. Portas USB master

18. Porta OTDR/Medidor de fonte de luz/potência contínua 19. Medidor de potência PON/XG-PON da porta ativa OTDR

(teste de serviço interno) 20. Opções de Wi-Fi ou Bluetooth

Testar e criar relatórios Armazenamento de dados e relatórios Pós-processamento Aprendizado remoto Carregar arquivos por controle remoto

Transferir para PC, tablets, smartphones...

(15)

3 SmartOTDR série 100A/B

Especificações (típico a 25 °C)

Geral

Display Tela touch colorida de 5 pol. (12,5 cm) Resolução do display 800 x 480 W VGA

Interfaces 2 portas USB 2.0, 1 porta mini USB 2.0, Bluetooth e Wi-Fi embutidos (opcionais, dongles também disponíveis) Armazenamento 10000 traços típicos de OTDR

Bateria Bateria recarregável lítio-polímero, até 20 horas de operação1

Fonte de alimentação Adaptador AC/DC, entrada 100 a 250 V CA, 50 a 60 Hz; 2,5 A máx., saída 12 V CC, 25 W Segurança elétrica Conforme EN60950

Tamanho (AxLxP) 175 x 138 x 57 mm (6,9 x 5,4 x 2,24 polegadas) Peso (incluindo a bateria) Aprox. 0,9 kg (1,98 lb)

Temperatura operacional/

de armazenamento Operacional: -20 a +50 °C; armazenamento: -20 a +60 °C Umidade (sem condensação) 95%

OTDR

Classe de proteção a laser (21 CFR) Classe 1

Número de pontos de dados Até 256000 pontos de dados Range de display 0,1 km a 260 km

Resolução de amostragem 4 cm

Precisão da distância (±1 m) ± (resolução de amostragem) ±(1,10–5_{x distância), excluindo os índices duvidosos do grupo}

Resolução da atenuação 0,001 dB Linearidade da atenuação ±0,04 dB/dB

SmartOTDR 100A SmartOTDR 100B

Comprimento de onda central2 _{1310/1550/1650 nm ±20 nm} _{1310/1550/1625/1650 nm ±20 nm}

Faixa dinâmica RMS3 _37/35/32 dB _{40/40/41/41 dB}

Larguras de impulso 5 ns a 20 µs 3 ns a 20 µs

Zona morta de evento4 _1,35 m _0,9 m

Zona morta de atenuação5 _4 m _2,5 m

Zona morta de atenuação do splitter Indisponível 45 m após perda de 15 dB do splitter Fonte de luz CW

Nível de potência de saída6 _-3,5 dBm

Estabilidade a longo prazo (8 horas)7 _±0,05 dB

Medidor de potência embutido (opcional)

Modo de operação 270, 330, 1 kHz, 2 kHz e TWINTest Faixa do nível de potência 0 a -55 dBm

Comprimentos de onda calibrados 1310, 1490, 1550, 1625 e 1650 nm Precisão da medição8 _±0,5 dB

Localizador visual de falhas embutido (opcional)

Comprimento de onda 650 nm

Modo de emissão CW, 1 Hz

Classe do laser Classe 2 pelas normas EN60825-1 e FDA21 CFR Parte 1040.10 Medidor de potência PON/XG-PON embutido (versão E118FA65PPM)

Comprimentos de onda 1490/1550 nm; 1490/1578 nm

Intervalos de frequência 1490 nm: -35 a +5 dB m ; 1 550/1578 nm: -35 a +23 dBm Precisão da medição ±0,5 dB

1. Pela Telcordia GR-196-CORE. 2. Laser a 25 °C e medido a 10 µs.

3. A diferença de um caminho entre o nível de retroespalhamento extrapolada no início da fibra e o nível de ruído RMS (SNR = 1), após 3 minutos de uso médio da maior largura de impulso. 4. Medido em ±1.5 dB abaixo do pico de um evento reflexivo não saturado usando a menor largura de impulso.

5. Medido em ±0.5 dB a partir da regressão linear usando a refletância tipo do FC/UPC e a menor largura de impulso. 6. ±1 dB.

7. Após a estabilização da fonte de luz, o tempo de aquecimento é de 20 minutos. 8. Nos comprimentos de onda calibrados e a -30 dBm.

(16)

smartotdr-ds-fop-nse-pt-br 30176188 903 1219 Contato +55 11 5503 3800

Informações de pedidos

Configurações do SmartOTDR Part Number

Todas as configurações incluem uma maleta flexível com tira de pescoço, uma caneta para tela touch capacitiva, uma bateria de polímero de lítio e conector(es) SC/PC ou SC/APC.

Testador portátil range A SmartOTDR para 1550 nm E100A-PC/-APC

Testador portátil range A SmartOTDR para 1650 nm filtrado E118FA65-APC

Testador portátil range A SmartOTDR para 1650 nm filtrado com medidores de potência para banda larga e

PON-XGPON (1490/1550/1578 nm) E118FA65PPM-APC

Testador portátil range A SmartOTDR para 1310/1550 nm E126A-PC/-APC

Testador portátil range A SmartOTDR para 1310/1550/1650 nm filtrado E138FA65-PC/-APC

Testador portátil range B SmartOTDR para 1310/1550 nm E126B-PC/-APC

Testador portátil range B SmartOTDR para 1310/1550/1625 nm filtrado E136FB-PC/-APC Testador portátil range B SmartOTDR para 1310/1550/1650 nm filtrado E138FB65-APC Adaptadores adicionais para conector OTDR

Adaptador universal SC EUSCADS

Adaptador universal FC EUFCADS

Adaptador universal LC EULCADS

Acessórios

Bateria adicional de polímero de lítio E10LIPO

Maleta flexível adicional com tira para pescoço E10GLOVE

Caneta adicional para tela touch capacitiva EHVT-STYLUS

Maleta grande para transporte (opcional) E40SCASE1

Adaptador de carro 12 V (opcional) E40LIGHTER

Adaptador de alimentação tipo D EU/EUA para Índia (opcional) EINDIADPLUG

Receptor GPS com USB EUSBGPSRECEIVER

Ferramentas opcionais

Adaptador UPP VFL com 2,5 mm E10VFL

Opção de medidor de potência óptica (mesma porta do OTDR) E10PM

Medidor de potência óptica MP-60 USB com adaptadores UPP de 2,5 e 1,25 mm MP-60A Medidor de potência óptica de alta potência MP-80 USB com adaptadores UPP de 2,5 e 1,25 mm MP-80A

Kit microscópio digital P5000i com 7 pontas ESDFSCOPE5KI

Wi-Fi integrado/Bluetooth integrado E10WIFI/E10BLUE

Dongle WiFi USB externo/dongle Bluetooth USB externo E60EWIFI/E60EBLUE

Opções de software

FTTH-SLM Base – App. OTDR customizado para redes FTTH (Arquiteturas PON básicas) ESMARTFTTH-100-BASE FTTH-SLM Premium – App. OTDR customizado para redes FTTH (Arquiteturas PON avançadas, incluindo Splitters

desbalanceados/com derivação) ESMARTFTTH-100

FTTH-SLM Assistant – Modo de configuração simplificada para apps FTTH-SLM Base ou FTTH-SLM Premium EFTTHSLM-ASSIST-100

FTTA-SLM – App. OTDR customizado para redes FTTA ESMARTFTTA-100

Enterprise-SLM – App. OTDR customizado para redes Enterprise e Data center ENTERPRISE-100 CABLE-SLM – Gerenciamento e automação de medições de cabos com múltiplas fibras com OTDR ESMARTCABL-100

SMARTACQ – Medições automáticas com OTDR Multipulsos ESMARTACQ-100

SmartAccess Anywhere – Acesso remoto e controle de qualquer lugar SAA-100-L2

(17)

Specification Sheet

Parameter Performance

Copper Testing

Certification testing TIA 568-C.2 Cat 5e, 6, 6A

ISO/IEC 11801, EN 50173 Class D, E, EA Additionally Certifier40G supports TIA 568-C.2-1 Cat 8

ISO/IEC 11801, EN 50173 Class F, FA Autotest time – Cat6A/Class EA 12 s

Autotest time – Class FA 19 s Maximm cable length for

dual-ended autotest 500 m

Insertion cycles (typical) Channel: 10,000 Permanent link: 5,000

Test parameters As specified in TIA 1152, IEC 61935-1 Wiremap

Loop resistance 0 to 40 , ±0.1

Length 0 to 500 m, ±0.5 m (dual-ended testing)

Propagation delay and

delay skew 0 to 5000 ns, ±1 ns Attenuation 0 to 70 dB, ±0.1 dB Pair-to-pair and power

sum NEXT 0 to 85 dB, ±0.2 dB

Pair-to-pair and power

sum ACR-F 0 to 85 dB, ±0.2 dB Return loss 0 to 40 dB, ±0.2 dB ACRN, PS ACRN –25 to 85 dB, ±0.5 dB

Advanced diagnostics Time-domain fault locator for RL and NEXT (200 m)

Measurement accuracy ANSI/TIA-1152 Level 2G, IEC 61935-1 Draft Level VI (Certifier40G) ANSI/TIA-1152 Level IIIe, IEC 61935-1 Level IIIe (Certifier10G)

Measurement frequency range 1 to 2,500 MHz (Certifier40G) 1 to 500 MHz (Certifier10G)

Fiber Testing – Multimode Encircled Flux Tier 1 (Loss/Length) Test Probes (Certifier40G only)

Wavelengths 850 nm, 1300 nm

Autotest time 10 seconds for dual-ended test Test standards TIA-568.3, IEC 14763-3, ISO 11801,

Network Limits Measurement length 0 to 1,000 m, ±1.5 m Transmitter

Connector type FC

EF compliance IEC 61280-4-1, TIA-526-14C

Power –16 to –20 dBm

Source type LED

Spectral width ±15 nm

Receiver

Connector type Interchangeable (SC, LC, ST)

Dynamic range 12 dB

Sensitivity –40 dBm

Resolution 0.01 dB

Visual fault locator

Wavelength 650 nm

Power 0 dBm

Certifier

(18)

Product specifications and descriptions in this document are subject to change without notice.

certifierspecs-ss-tfs-nse-ae 30179528 001 0617

Contact Us +1 844 GO VIAVI

(+1 844 468 4284) To reach the Viavi office nearest you, visit viavisolutions.com/contacts.

viavisolutions.com

Fiber Testing – Single-Mode Tier 1 (Loss/Length) Test Probes (Certifier40G only)

Wavelengths 1310 nm, 1550 nm

Autotest time 10 seconds for dual-ended test Test standards TIA-568.3, IEC 14763-3, ISO 11801,

Network Limits Measurement length 0 to 10,000 m, ±1.5 m Transmitter

Connector type SC

Power –5 dBm to –9 dBm

Source type Laser

Receiver

Connector type SC (Adapters for LC available)

Dynamic range 31 dB

Sensitivity –40 dBm

Resolution 0.01 dB

Fiber Testing – Multimode MPO/MTP Light Source/Power Meter Kit (Certifier40G only)

Autotest

Test time 5 s

Test parameters Loss per channel in graphical and tabular format, polarity of link (A, B, C, Custom), pass/fail against user set limit MPO link configurations All 12 fibers or user-selected channels Test configurations MPO-MPO

MPO-SC/LC (Requires duplex multimode fiber adapter on local unit) MPO Light Source Adapter

Fiber/connector type Multimode MPO (Type A, pinned)

Wavelength 830 – 860 nm

MPO Power Meter Adapter

Fiber/connector type Multimode MPO (Type A, pinned) Loss Measurement

Dynamic range 15 dB

Accuracy ±0.2 dB

Verification period Yearly verification recommended (copper calibration stored on mainframe, fiber calibration stored on fiber test probes)

General Specifications

Interfaces Probe Interface, RJ45 Ethernet, USB host and device, talkset, power jack Display Industrial LCD, 6” touch sensitive area

on both local and remote units Enclosure Ruggedized plastic with rubber

over-mold, withstands 1.5 m drop test on hard surface

Remote unit capabilities View test results, edit labels, save results, start autotest

Power supply AC 100 to 240 V to 12 V, 3 A power adapter

Input over-voltage protection Protected against Telco voltages

Battery Removable and rechargeable LiON

Battery capacity >8 hours continuous operation

Internal storage capacity 700 MB

Dimensions 232 X 126 X 87 mm

(9.1 X 5.0 X 3.4 in)

Weight Approx. 1 kg (2.2 lb) per unit Supported languages Device supports 17 languages:

Chinese, Traditional Chinese, Czech, English, Finnish, French, German, Italian, Japanese, Korean, Polish, Portuguese, Russian, Spanish, Swedish, Turkish, Hungarian Calibration period 1 year (copper calibration stored on

mainframe, fiber calibration stored on fiber test probes)

Environmental

Operating temperature 0 to 40°C Storage temperature –20 to 60°C Relative humidity 10% to 80%
