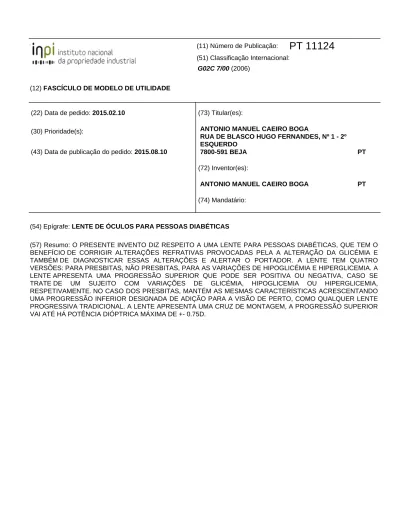

(11) Número de Publicação:
PT 11124
(51) Classificação Internacional:G02C 7/00 (2006)
(12) FASCÍCULO DE MODELO DE UTILIDADE
(22) Data de pedido: 2015.02.10 (30) Prioridade(s):
(43) Data de publicação do pedido: 2015.08.10
(73) Titular(es):
ANTONIO MANUEL CAEIRO BOGA
RUA DE BLASCO HUGO FERNANDES, Nº 1 - 2º ESQUERDO
7800-591 BEJA PT
(72) Inventor(es):
ANTONIO MANUEL CAEIRO BOGA PT
(74) Mandatário:
(54) Epígrafe: LENTE DE ÓCULOS PARA PESSOAS DIABÉTICAS
(57) Resumo: O PRESENTE INVENTO DIZ RESPEITO A UMA LENTE PARA PESSOAS DIABÉTICAS, QUE TEM O BENEFÍCIO DE CORRIGIR ALTERAÇÕES REFRATIVAS PROVOCADAS PELA A ALTERAÇÃO DA GLICÉMIA E TAMBÉM DE DIAGNOSTICAR ESSAS ALTERAÇÕES E ALERTAR O PORTADOR. A LENTE TEM QUATRO VERSÕES: PARA PRESBITAS, NÃO PRESBITAS, PARA AS VARIAÇÕES DE HIPOGLICÉMIA E HIPERGLICEMIA. A LENTE APRESENTA UMA PROGRESSÃO SUPERIOR QUE PODE SER POSITIVA OU NEGATIVA, CASO SE TRATE DE UM SUJEITO COM VARIAÇÕES DE GLICÉMIA, HIPOGLICEMIA OU HIPERGLICEMIA, RESPETIVAMENTE. NO CASO DOS PRESBITAS, MANTÉM AS MESMAS CARACTERÍSTICAS ACRESCENTANDO UMA PROGRESSÃO INFERIOR DESIGNADA DE ADIÇÃO PARA A VISÃO DE PERTO, COMO QUALQUER LENTE PROGRESSIVA TRADICIONAL. A LENTE APRESENTA UMA CRUZ DE MONTAGEM, A PROGRESSÃO SUPERIOR VAI ATÉ HÁ POTÊNCIA DIÓPTRICA MÁXIMA DE +- 0.75D.
1
DESCRIÇÃO
“LENTE OFTÁLMICA PARA PESSOAS DIABÉTICAS"
O invento propõe uma lente com a qual o utilizador vai adaptar a correcção visual às alterações de glicémia.
O invento diz respeito a uma lente com um corredor de progressão superior negativo para corrigir alterações de hiperglicemia representada a título de exemplo na figura 1 (1 dioptria para sujeito não presbita), que se associa a outras correcções visuais como a miopia, hipermetropia e astigmatismo, ou ainda, astigmatismo associado a miopia ou hipermetropia.
Nos casos de alterações de hipoglicémia, o invento diz respeito a uma lente com um corredor de progressão superior positivo representada a título de exemplo na figura 2 (1 dioptria para sujeito não presbita), que, como no caso anteriormente descrito, também se associa a outras correcções visuais como a miopia, hipermetropia e astigmatismo, ou ainda, astigmatismo associado a miopia ou hipermetropia.
Para o caso de presbitas, o invento é associado a lentes progressivas tradicionais, sendo que:
2
- O invento propõe de acordo com as descrições anteriores, corredor de progressão superior negativo representada a título de exemplo na figura 3 (1 dioptria para visão de longe com adição de perto para sujeito presbita);
- O invento propõe de acordo com as descrições anteriores, corredor de progressão superior positivo representada a título de exemplo na figura 4 (1 dioptria para visão de longe com adição de perto para sujeito presbita),que, como nos casos anteriormente descritos, também se associa a outras correcções visuais como a miopia, hipermetropia e astigmatismo, ou ainda, astigmatismo associado a miopia ou hipermetropia.
Para a montagem da lente que o invento propõe, a armação, em termos de altura, deve ter, acima da pupila do portador, no mínimo 10 mm.
As lentes oftálmicas estão sujeitas a prescrição, que pode compreender uma prescrição de potência positiva ou negativa e de astigmatismo, com o intuito de corrigir anomalias refractivas do seu portador. As prescrições podem compreender correcções visuais para a visão de longe como também para a visão de perto no caso, por exemplo, dos presbitas, fornecendo à prescrição a graduação
3
separadamente para visão de perto ou fornecendo o valor adicional esférico para a respectiva correcção a qual se chama de adição. No caso do invento que se propõe, não há necessidade de fornecer na prescrição o valor da progressão superior, o respectivo valor é único para qualquer lente: +0.75D para o caso de tendências de alterações hipoglicémicas; -0.75D para as mais comuns alterações de hiperglicemia. O portador, de acordo com uma postura a adoptar temporariamente, irá beneficiar de um conforto visual até ter os níveis de glicémia normalizados. O invento também o irá alertar para tais alterações.
O invento que se propõe pode ser fabricado a partir das lentes semiacabadas, sendo trabalhadas as potências esféricas bem como as tóricas na face anterior (face côncava) e em alguns casos também a face posterior (face convexa). Os diversos valores de potência da lente podem ser calculados com a relação de n (índice de refracção do material), r1 (raio de curvatura da face convexa), r2 (raio de curvatura da face concava) e n1 (índice de refracção do ar), sendo n1=1.
1
REIVINDICAÇÕES
1. Lente oftálmica que apresenta uma superfície complexa tendo uma cruz de montagem (CM) situada no centro geométrico que corresponde ao centro focal em posição primária, caracterizada por um meridiano de progressão superior com uma adição máxima de 0.75 dioptrias, esta adição é variável entre ser negativa (degressiva) ou positiva (progressiva) consoante o portador.
2. Lente oftálmica de acordo com a reivindicação 1,
caracterizada por o meridiano de progressão superior
ser negativo em relação à zona de visão de longe em posição primária.
3. Lente oftálmica de acordo com a reivindicação 1,
caracterizada por o meridiano de progressão ser
positivo em relação à zona de visão de longe em posição primária.
4. Lente oftálmica que apresenta uma superfície complexa tendo uma cruz de montagem (CM) situada 4 mm acima do centro geométrico e 5 mm para nasal, caracterizada por
2
um meridiano de progressão superior com uma adição de acordo com as reivindicações 2 e 3, associando-se a uma lente progressiva tradicional para presbitas.
M0589.02 1/2 Relatório de Pesquisa de Portugal
Ref. do pedido: MU 11124 CLASSIFICAÇÃO DA MATÉRIA
G02C7/00
De acordo com a Classificação Internacional de Patentes
DOCUMENTAÇÃO E BASES DE DADOS ELETRÓNICAS PESQUISADAS EPODOC
DOMÍNIOS TÉCNICOS PESQUISADOS G02C
De acordo com a Classificação Internacional de Patentes DOCUMENTOS CONSIDERADOS RELEVANTES
Categoria* Citação do documento, com indicação, sempre que apropriado, das passagens relevantes
Relevante para a reivindicação A A A
FR 2924824 (A1), 2009-06-12, ESSILOR INT [FR]
Ver todo o documento
EP 2506063 (A1), 2012-10-03, ESSILOR INT [FR]
Ver todo o documento
EP 1158337 (A2), 2001-11-28, NIKON ESSILOR CO LTD [JP]
Ver todo o documento
1-4
“
“
* Categorias dos documentos citados: A X Y E L Estado da técnica;
Documento de particular relevância quando considerado isoladamente;
Documento de particular relevância quando combinado com um ou mais deste tipo de documentos;
Pedido de patente anterior publicado na mesma data ou em data posterior à do pedido;
Documento citado por qualquer outra razão;
T & P D O
Princípio ou teoria subjacente à invenção;
Documento membro da mesma família de documentos de patente;
Documento publicado antes da data de pedido mas depois da data de prioridade;
Documento citado no pedido;
Documento que se refere a uma divulgação oral, uso, exibição ou qualquer outro meio.
Data do termo da pesquisa
2015.05.14
Técnico examinador: João Marcelino
Assinatura
Telefone: 218818125 Data de elaboração do Relatório de Pesquisa
2015.05.14 INPI, Campo das Cebolas, 1149-035 LISBOA Fax: 21 886 98 59
Nota: Esta pesquisa refere-se aos elementos apresentados até à data da elaboração deste relatório de pesquisa. Quaisquer elementos que possam ter sido entregues posteriormente a esta data, não foram objeto de apreciação técnica.
M0589.02 2/2 Anexo ao Relatório de Pesquisa de Portugal
Informação sobre os membros da família de documentos de patente
Ref. do pedido: MU 11124 Documento de patente citado no relatório Data de
publicação Membro(s) da família
Data de publicação FR 2924824 (A1) EP 2506063 (A1) EP 1158337 (A2) 2009-06-12 2012-10-03 2001-11-28 FR2924824 A1 WO2009077708 A2 WO2009077708 A3 FR2924824 B1 EP2223181 A2 US2010283963 A1 JP2011507010 A US8061838 B2 JP5535933B B2 WO2012130736 A2 WO2012130736 A3 AU2012234416 A1 CA2830638 A1 US2014016088 A1 EP2691806 A2 CN103460117 A KR20140015399 A JP2014512023 A ZA201306748 A US2002001063 A1 JP2001318345 A EP1158337 B1 DE60121667E E DE60121667T T2 JP4618656B B2 US6412948 B2 20090612 20090625 20090827 20100326 20100901 20101111 20110303 20111122 20140702 20121004 20121122 20130926 20121004 20140116 20140205 20131218 20140206 20140519 20150325 20020103 20011116 20060726 20060907 20061130 20110126 20020702
M0588.02 1
Opinião Escrita
Ref. do pedido: 11124
Quadro-resumo a respeito de novidade, atividade inventiva e aplicação industrial:
Reivindicações 1-4 SIM Novidade (N) Reivindicações - NÃO Reivindicações 1-4 SIM Atividade Inventiva
(IS) Reivindicações - NÃO
Reivindicações 1-4 SIM Aplicação
Industrial
(IA) Reivindicações - NÃO
Citações e explicações:
D1: FR 2924824 (A1)
D2: EP 2506063 (A1)
D3: EP 1158337 (A2)
D1 divulga lentes oftálmicas progressivas que têm uma área adicional de visão
intermediária. Esta área adicional situa-se abaixo de uma zona de visão de perto. Permite ver os objetos que estão localizados a uma distância entre 1,0 e 1,5 metros, numa direção inclinada cerca de 35 graus em relação a uma direção de observação através de um centro de montagem (CM) da lente. Para isso, um aumento de potência ótica entre um ponto de visão ao longe (VL) e um ponto de visão ao perto (VP) da lente tem um limiar de aumento que é substancialmente localizado na cruz de montagem.
D2 divulga uma lente oftálmica progressiva compreendendo uma superfície anterior e uma
superfície posterior, cada superfície possuindo, em cada ponto de uma altitude, um valor significativo de esfera.
D3 uma série de lentes de poder multifocal progressivo tendo uma pluralidade de curvas de
M0588.02 2
básica e, substancialmente, as mesmas características óticas no estado desgastado com respeito a todas as curvas de base, de modo a ter um excelente desempenho ótico.
1. Novidade e atividade inventiva da reivindicação principal
Considera-se D1 como o estado da técnica mais próximo da matéria da reivindicação 1, porque divulga uma lente progressiva.
Todavia a invenção reivindicada é uma lente que apresenta uma superfície complexa tendo uma cruz de montagem (CM) situada no centro geométrico que corresponde ao centro focal em posição primária, caracterizada por um meridiano de progressão superior com uma adição máxima de 0.75 dioptrias, esta adição é variável entre ser negativa (degressiva) ou positiva (progressiva) consoante o portador.
Assim, considera-se que a invenção tem novidade nos termos do número 1 do artº 120º do Código da Propriedade Industrial.
A combinação destas características proporciona uma vantagem prática ou técnica para a utilização lentes progressivas, designadamente a vantagem de permitir a um utilizador diabético, adaptar a correção visual às alterações de glicémia.
Assim, considera-se que a invenção implica atividade inventiva nos termos da alínea b) do nº 2 do artº 120º do Código da Propriedade Industrial.
2. Reivindicações secundárias
Vistas as reivindicações secundárias 2 a 4, considera-se que representam formas preferenciais de concretização do conceito inventivo da reivindicação 1.
4. Aplicação Industrial
Considera-se que a invenção goza do requisito de aplicabilidade industrial nos termos do nº 3 do artº 120º do C.P.I., porque o seu objeto pode ser concretizado na Indústria.
M0588.02 3
Instituto Nacional da Propriedade Industrial, 2015.05.14
João Marcelino Técnico Superior
