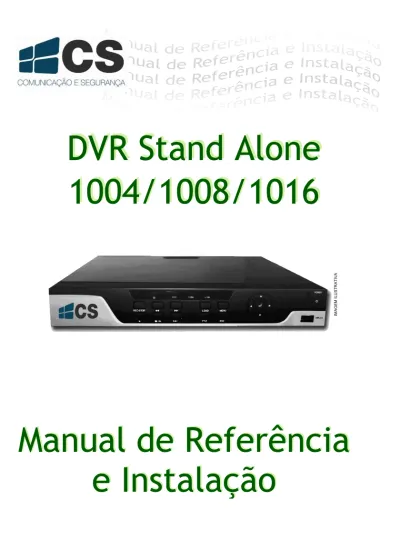

Manual de Referência
e Instalação
IM A G E M I L U S T R A T IV ADVR Stand Alone
1004/1008/1016
DVR Stand Alone
1004/1008/1016
Manual de Referência
e Instalação
2/61
Precauções：
：
：
：
1. Este gravador de vídeo é alimentado por energia elétrica através de adaptador DC12V, verifique a tensão da tomada para ver se ela atende aos requisitos do adaptador antes que a instalação seja realizada;
2. Nunca coloque o gravador de vídeo em local úmido ou sujeito à chuva;
3. O gravador de vídeo deve ser instalado em local sem vibração forte;
4. O gravador de vídeo deve ser instalado em local sem incidência da luz direta do sol e distante de fontes de calor e de altas temperaturas;
5. Depois de instalado o painel traseiro do gravador de vídeo deve ficar a uma distância acima de quinze centímetros de outro objeto ou parede para facilitar a emissão de calor da ventoinha;
6. Deixar o gravador de vídeo funcionar dentro dos limites de temperatura, umidade e tensão permitidos pelos critérios técnicos;
7. Nunca armazene produtos químicos que possam criar gás corrosivo e volátil no local onde o gravador de vídeo está instalado, para evitar que a vida útil do gravador de vídeo seja afetada;
8. O gravador de vídeo não deve ser instalado em local com muita poeira. A área ao redor do mesmo deve ser mantida limpa;
9. Antes de usar o gravador de vídeo, certifique-se que ele possui um aterramento adequado;
10. Ao instalar o gravador de vídeo, certifique-se que tenha sido feita a conexão correta com os outros dispositivos;
11. Adquira sempre discos rígidos de origem segura, para que eles possam atender aos requisitos de gravação e leitura de dados em massa do DVR;
ÍNDICE
1 Introdução ...4 1.1 Características Principais ...4 1.2 Características do Produto ...4 1.2.1 Especificações ...4 2 Adaptando ao Ambiente ...53 Operação Manual do Sistema ...5
3.1 Controle Remoto ...5
3.2 Operando Com o Mouse ...6
3.3 Operação do Sistema...7
3.3.1 Login do Usuário ...7
3.3.2 Instruções de Operação do Botão do Lado Direito do Mouse ...8
3.3.3 Menu de Operação ...9
3.3.4 Configuração de Exibição ...9
3.3.5 Configuração de Gravação ... 11
3.3.6 Configuração de Rede ... 12
3.3.7 Busca de Gravação, Reprodução, Cópia de Segurança e Edição de Imagem ... 16
3.3.8 Gerenciamento do Dispositivo ... 20
3.3.9 Funcionamento do Sistema ... 27
4 Controle de Rede e Gerenciamento do PC ... 31
4.1 Configuração de Acesso Remoto ... 31
4.1.1 Configuração de Nível de Segurança da Rede ... 31
4.1.2 Configuração de Conexões... 32
4.2 Características Funcionais ... 34
4.3 Condições de Restrições ... 34
4.4 Login de Usuário ... 34
4.5 Interface de Operação ... 35
4.5.1 Pré-visualização em Tempo Real ... 35
4.5.2 Reprodução de Gravação ... 37
4.5.3 Configuração Remota ... 38
4.5.4 Configuração Local... 45
4.5.5 Fazer LOG OFF (Fim de Sessão) e Sair ... 46
5 Guia de Instalação do DVR ... 46
5.1 Definições das Interfaces do Painel Traseiro ... 46
5.2 Interface de Pós-Alarme ... 47
5.2.1 Diagrama de Definição da Interface de Alarme... 47
5.2.2 Entrada e Saída de Alarme ... 47
5.2.3 Diagrama de Ligação da Saída de Alarme ... 47
5.3 Instalação de Disco Rígido... 48
6 Problemas e Soluções ... 50
4/61
1
Introdução
1.1
Características Principais
Esta série de DVR tem 4/8/16 canais para gravação digital de vídeo em tempo real, com alta resolução CIF, possui monitoramento em tempo real, gravação e reprodução local, rede de monitoramento remoto de 3 fluxo de bits, backup de dados, configuração de parâmetros, alarme de detecção de movimentos, mouse USB, etc.
1.2
Características do Produto
o Formato de compressão de vídeo padrão H.264. o Três interfaces USB.
o Menu de interface gráfica de 16 – bits de cores translúcidas, opções de menu de notação rápida. o 24/32 canais de reproduções simultâneas.
o Gerenciamento de autoridade de usuário de dois estágios.
o Visualização multi-vídeo em tempo real, configuração de parâmetros, backup ou reprodução de gravação para dispositivo local via rede.
1.2.1
Especificações
Módulo 4 Canais 8 Canais 16 Canais
Compactação da imagem H.264
Entrada de vídeo 1.0Vp-p/75Ω, BNCx4 1.0Vp-p/75Ω, BNCx8 1.0Vp-p/75Ω, BNCx16
Saída de vídeo 1.0Vp-p/75Ω, BNCx1, VGAx1 1.0Vp-p/75Ω, SPOTx1,
BNCx1, VGAx1 Resolução Ao vivo: D1 Gravação: 4 Canais D1 Ao vivo: D1 Gravação: 2 Canais D1 – 6 Canais CIF Ao vivo: D1 Gravação: 16 Canais CIF
Taxa de quadros NTSC: 120 fps (CIF) NTSC: 240 fps (CIF) NTSC: 480 fps (CIF)
Entrada de áudio RCAx4 RCAx8 RCAx4
Saída de áudio RCAx1
Codec de áudio G.711ª
Entrada do alarme 4 entradas de alarmes 4 entradas de alarmes 8 entradas de alarmes
Saída do alarme 1 saída de alarme 1 saída de alarme 2 saídas de alarmes
Modo de vídeo Gravação manual, gravação agendada, vídeo de alarme de movimento e gravação do alarme externo.
Interface de rede RJ45, 100M/1000M
PTZ Suporta
Interface de comunicação RS-485x1, USB2.0x2
Armazenamento de dados 1 HDD SATA (300GB ~ 2TB)
Mouse Mouse USB
Entrada de alimentação DC 12V/2A (3A) DC 12V/3.6A
2
Adaptando ao Ambiente
Para permitir a utilização segura do DVR e obter um desempenho satisfatório e prolongar a vida útil do aparelho, o cliente deve observar inteiramente os seguintes fatores ao instalar o aparelho:
(1) Ao instalar e operar o aparelho, cumprir todas as especificações do produto e outros dispositivos de conexão devem ser observados.
(2) Fonte de alimentação e aterramento:
o Não toque na fonte de alimentação e no aparelho com as mãos molhadas;
o Não derrube líquido no aparelho, caso contrário poderá provocar curto-circuito ou fogo no seu interior; o Não coloque objetos sobre o aparelho;
o Por favor, use o pano macio e seco para limpar o aparelho, não use produtos solventes ou químicos; o O dispositivo terá tensão antes da inicialização se o cabo de alimentação estiver conectado à fonte;
o Por favor, se o aparelho não precisar ser utilizado por um longo período de tempo, desligue o aparelho e desconecte o cabo de força da tomada elétrica.
3
Operação Manual do Sistema
Na operação deste sistema, a tecla OK no controle remoto tem a mesma função que o clique esquerdo do mouse.
3.1
Controle Remoto
O controle remoto é um dispositivo de entrada. Para navegar na interface do sistema: O uso das teclas de funções do controle remoto é:
(1) STANDBY: Modo de espera.
(2) LOGIN/LOCK: Obtém autorização de operação para entrar no sistema. Se a operação de “Segurança” for permitida no menu de ajuste, pressione esta tecla para abrir a interface do login
de usuário, ele também pode ser usado para seleção de dispositivo. (3) Teclas numéricas/canais: enquanto nos menus, pressione os botões 0 ~
9 para inserir os valores. Durante a visualização ao vivo, para ver canais em tela cheia.
(4) : Alterna a saída de vídeo para 4 canais ou exibição de multi-canais de vídeo.
(5) MENU: Pressione está tecla na pré-visualização de imagem para mostrar o menu principal.
(6) PTZ: Pressione para abrir a interface de controle PTZ.
(7) EXIT: Pressione para fechar o menu ou retornar ao menu anterior. (8) Navegação/OK:
o ▲: Pressione para mover o cursor do mouse para cima na interface do menu, e adiciona 1 para o valor do canal de vídeo. o ►: Pressione para mover o cursor do mouse para direita na
interface do menu, e adiciona 1 para o valor do canal de vídeo, na reprodução, 2x, 4x, 8x, 16x, 32x de velocidade rápida. o ◄: Pressione para mover o cursor do mouse para esquerda na
interface do menu, e diminui 1 para o valor do canal de vídeo, na reprodução, 2x, 4x, 8x, 16x, 32x de velocidade de retorno. o ▼ Pressione para mover o cursor do mouse para baixo na
interface do menu, e diminui 1 para o valor do canal de vídeo. o OK: Nos menus, pressione para confirmar seleções.
6/61 (9) +/-: Em menus, pressione para ajustar valores.
(10) RECORD: Pressione para iniciar a gravação manual.
(11) STOP: Parar a gravação manual (esta função não pode interromper gravação iniciada ou gravação programada em andamento).
(12) EXTRA: Para uso futuro. (13) Controles de reprodução:
o ◄◄: Aumentar a velocidade reversa de reprodução (2x, 4x, 8x). o ►: Pressione para iniciar a reprodução.
o ►►: Pressione para aumentar a velocidade de reprodução (2x, 4x, 8x). o ►►|: Pressione para diminuir a velocidade de reprodução por 1/2, 1/4, 1/8;
o ￭|►: Pressione para congelar a reprodução de um quadro e em seguida, pressione novamente para Avançar quadro-a-quadro.
(14) ÁUDIO/MUDO: Ativa ou desativa o áudio.
(15) Selecionar o número do dispositivo por controle remoto: Depois que a tecla LOGIN/LOCK é pressionada, insira o número do dispositivo em PASSWORD SETTING para controlar o aparelho. Por exemplo: selecione o aparelho com o número do aparelho “000001”. Depois que a tecla LOGIN/LOCK é pressionada, insira o número “1” (isto é LOGIN/LOCK + 1), depois disso o controle remoto poderá controlar a máquina com o número do dispositivo “000001”.
3.2
Operando Com o Mouse
O mouse é o dispositivo de entrada principal para navegar pelos menus do sistema.
1. Para usar um mouse com o sistema:
(1) Conectar o mouse USB à porta USB do painel traseiro do sistema.
(2) Use os botões do mouse para executar a seguintes funções:
o Botão esquerdo: Um clique no botão esquerdo do mouse sobre o ícone opção na tela principal acessa a página de configuração do menu. Duplo clique no botão esquerdo do mouse em {monitoramento de vídeo em tempo real} ou {reprodução de vídeo} irá ampliar a imagem de determinado canal. Duplo clique no botão esquerdo novamente para retornar a reprodução de vídeo de multi-canais.
Dica: Ao usar o controle remoto para digitar a senha e o nome das câmeras, selecione o campo usando os botões de navegação, pressione OK e em seguida pressione os botões numéricos.
Nota: Todas as funções de sistema deste manual são descritas considerando a utilização do mouse para operação de entrada, salvo exceções.
Nota: Se o número do dispositivo for “000000”, o controle remoto poderá controlar por padrão, LOGIN/LOCK + 0, o controle remoto poderá controlar máquinas com qualquer número. Poderão ser definidas até 255 números de máquinas.
o Botão direito: Em pré-visualização de vídeo em tempo real, um único clique no botão direito do mouse para acessar o menu principal do sistema. Na página do menu, um único clique no botão direito do mouse para voltar à página anterior.
(3) Botão de rolagem: Nenhuma função.
Ao usar o mouse, você pode inserir determinados valores usando o teclado virtual na tela. Você precisará usar o teclado virtual ao digitar seu ID de usuário e senha.
2. Teclado Virtual (Mouse) Utilização do teclado virtual:
(1) Clique em uma opção ou campo, tais como a ID de usuário e senha. (2) Clique em 0 ~ 9 para digitar o número desejado.
(3) Clique 1 2 3 para alternar entre os números, letras maiúsculas e minúsculas e outros caracteres (disponível apenas para algumas opções).
(4) Clique na tecla Backspace para deletar caracteres.
(5) Clique na tecla |para entrar/confirmar e fechar o teclado virtual.
3.3
Operação do Sistema
3.3.1
Login do Usuário
1. Iniciar o sistema Para ligar o sistema ON/OFF:
Conecte o cabo de alimentação à entrada de DC 12V no painel traseiro. Na inicialização, o sistema executa uma sequência básica inicial de carregamento. Após alguns segundos, o sistema carrega a visualização ao vivo.
Nota: Os botões mudarão de branco para azul quando você selecionar o botão com o cursor do mouse.
Atenção: O sistema irá habilitar a senha padrão. Você pode desativá-la manualmente na configuração de senhas. A senha padrão é: 123456.
Nota: Se não há nenhum HD no dispositivo, ou o dispositivo não reconhece o HD, ou o HD não foi formatado, será exibido um H na interface de visualização de vídeo. Você deve formatar o HD antes de usar o DVR. Faça as etapas da seguinte maneira: MAIN MENU (Menu principal) DEVICE (Dispositivo) HDD (HD) FORMAT HDD (Formatar HD). Após a formatação, o sistema será reiniciado.
8/61 2. Login de usuário
MAIN MENU (Menu principal): Para abrir o menu principal clique com o botão direito do mouse em qualquer espaço da tela para exibir a barra de ferramentas, selecione o primeiro botão MAIN MENU (operação com o mouse), ou pressione MENU no controle remoto ou no painel para acessar a caixa de entrada, como a figura abaixo:
USERNAME (Nome de usuário): O usuário pode selecionar seu nome de usuário na caixa de seleção. Caso necessário permitir que outro usuário efetue o LOGIN, use o ADMIN para fazer o LOGIN e siga os passos: MAIN MENU (Menu principal)
SYSTEM (Sistema) PASSWORD (Senha), para poder abrir outra conta. PASSWORD (Senha): Insira a senha do usuário correspondente.
3.3.2
Instruções de Operação do Botão do Lado Direito do Mouse
1. Clique com o botão direito do mouse no menu desejado.
NOTA: O PASSWORD (Senha) padrão de fábrica do usuário é USER1 e a senha é 123456, configurar a senha do usuário e alterar o ID na configuração. Você pode configurar o usuário e a senha do administrador. O administrador tem todas as autoridades, o usuário limita-se a apenas a visualização e reprodução. Altere a senha de administrador para segurança do sistema.
Nota: A senha do admin e usuários de fábrica é 123456.
Nota: Para ativar a função PIP é necessário estar com um canal de vídeo aberto em tela cheia e então escolher a opção PIP no menu do botão direito do mouse.
3.3.3
Menu de Operação
O menu principal consiste em: DISPLAY (Exibição), RECORD (Gravação), NETWORK (Rede), DEVICE (Dispositivo) e SYSTEM (Sistema), conforme imagem abaixo:
3.3.4
Configuração de Exibição
1. Exibição
Mova o cursor para DISPLAY (Exibição), dê um clique no botão esquerdo do mouse para entrar na configuração da interface do item. Conforme imagem abaixo:
o CH01~CH08: Clique para alternar e configurar outro canal.
OBS: As configurações para todos sub-menus só serão válidas somente após pressionar APPLY (Aplicar). As configurações são inválidas quando o usuário sair da página sem pressionar OK.
10/61 o NAME (Nome): Mova o cursor do mouse para o nome que deseja modificar, dê um clique no lado esquerdo do
mouse para abrir o teclado virtual e modifique o nome.
o CONVERT (Visualiza): Habilita ou não a visualização do canal na pré-visualização de vídeo.
o POSITION (Posição): Clique com o botão esquerdo do mouse no menu de seleção onde a posição precisa ser modificada. Existem 5 opções: Superior esquerda, inferior esquerda, superior direita, inferior direita e fechar.
o COLOR (Cor): Mova o cursor do mouse até SETUP (Configuração) do canal correspondente, clique uma vez para confirmar a configuração de cor, Conforme imagem abaixo:
Arraste o cursor do mouse para realizar a configuração das cores de vídeo, são 4 opções: HUE (Tonalidade), BRIGHT (Brilho), CONTRAST (Contraste) e SATURATION (Saturação). Clique em APPLY (Aplicar) para sair e salvar os parâmetros definidos.
o COPY SETTING (Configuração de Cópia): As configurações de parâmetros serão copiadas para outros canais 2. Configuração de hora e data
Mova o cursor do mouse para o item DATE/TIME (Data/Hora), dê um clique com o botão esquerdo para entrar no item da interface de configuração da data e hora. Conforme imagem abaixo:
o TIME ZONE (Fuso horário): Pressione as teclas ▼ para alternar os diferentes fusos horários usado, escolha o fuso horário correspondente de onde você está.
o DATE/TIME FORMAT (Formato de data e hora): Pressione a tecla ▼ para alternar entre os padrões de data e hora, que são: MM/DD/AA, AA-MM-DD e DD/MM/AA, estas três opções poderão ser escolhidas e poderá também ser selecionado o formato de 12 ou 24 horas.
o DATE/TIME SETUP (Configuração Data/Hora): Altere a data e a hora e clique APPLY (Aplicar) depois de alterada. Alterações podem causar perda de arquivos de vídeo, recomendamos que os usuários não façam alterações com frequência.
o NTP: OPEN (Abrir) CLOSED (Fechar), usando principalmente para sincronização de data e hora, o NTP quando está aberto ocorre a correção automática do sistema do DVR.
o SERVER (Servidor): Servidor onde o NTP buscará a atualização automática da data e hora. o LIVE (Ao vivo): Tempo de visualização de tela – ON (ligado) OFF (desligado).
3. Idioma do sistema
Mova o cursor do mouse para o item LANGUAGE (Idioma), clique com o botão esquerdo do mouse para entrar na interface de configuração do item. Conforme imagem abaixo:
Há múltiplas opções de idiomas no sistema: Chinês, inglês, português, etc.
3.3.5
Configuração de Gravação
1. Configuração de gravaçãoMova o cursor do mouse para o item RECORD (Gravação), clique com o Botão esquerdo do mouse para entrar na interface de configuração do item. Conforme imagem abaixo:
o CH01-CH08/CH09-CH16: Clique na tela para alternar para outros canais e realizar os ajustes. o RECORD (Gravação): OPEN (Aberto) significa que a função de gravação do canal está habilitada.
o QUALITY (Qualidade): Há 3 tipos: excelente, boa e média. Correspondente a 3 padrões de fluxo de dados: taxa de bits muito alta, taxa de bits alta e taxa de bits média.
o RESOLUTION (Resolução): Há três resoluções: D1, HD1 e CIF (Alguns modelos não podem se ajustados para D1 e HD1, os parâmetros prevalecem).
12/61 o AUDIO (Áudio): OPEN (Aberto) significa que todos os canais estão com gravação de áudio habilitada, CLOSE
(Fechado) significa que todos os canais estão com gravação de áudio desabilitada. o FPS (Imagens por segundo): Ajusta a quantidade de imagens por segundo no vídeo. 2. Configuração de agendamento
Mova o cursor do mouse para o item SCHEDULE (Agendamento), clique uma vez com o botão esquerdo do mouse para entrar na interface de configuração.
o MODE (MODO): Há 2 métodos: ALWAYS (Constante) e SCHEDULE (Programado). ⇒ ALWAYS (Constante): O gravador é iniciado quando o aparelho é ligado.
⇒ SCHEDULE (Programado): O gravador é iniciado conforme planejado. Conforme imagem abaixo:
o CHANNEL (Canal): Você pode selecionar ALL CHANNELS (Todos os canais), você pode selecionar também só um canal.
o RECORD SCHEDULE SETUP (Configuração de agendamento de gravação): Primeiramente selecione o modo de configuração de gravação realizado em cada quadrado, existem 3 opções: gravação de alarme, gravação convencional e sem gravação, a fim de realizar a configuração do quadrado de tempo de gravação específico (cada quadrado representa 1 hora). Cada quadrado pode ser configurado com um modo de gravação diferente, representado com cores diferentes em cada quadrado: vermelho, verde, cor de base, que representa gravação de alarme, gravação convencional e sem gravação, respectivamente, no espaço de uma hora.
o PACKING TIME (Pacotes de tempo): Clique uma vez com o botão esquerdo do mouse no menu de seleção para fazer a seleção do pacote de tempo, existem 4 opções: 15 minutos, 30 minutos, 45 minutos e 1 hora. 3. Configuração de evento
Para configurações dos parâmetros de vídeo de evento de alarme consulte as Configurações de vídeo.
3.3.6
Configuração de Rede
1. Configuração de rede
Mova o cursor para item NETWORK (Rede), dê um clique com o botão esquerdo do mouse para entrar na interface de configuração do item. Conforme imagem abaixo:
o ADDRESS TYPE (Tipo de endereço): Existem 3 tipos: DHCP, PPPOE e IP Estático (Configuração manual); ⇒ STATIC IP (IP Estático): Pressione selecionar STATIC IP (IP estático) em TYPE (tipo) para inserir o IP
manualmente, (imagem acima):
⇒ MEDIA PORT (Porta de comunicação): Número da porta adotada para protocolos de comunicação privada entre o aparelho DVR e o PC, em geral o valor padrão é: 8200. Se a porta do PC estiver ocupada por outro serviço, mude para uma porta disponível.
⇒ WEB PORT (Porta web): Porta http, número da porta adotada por padrão é: 80. Se o administrador alterou a porta web para outra, então coloque o número da porta depois do IP, quando necessário acessar via IE.
⇒ IP ADDRESS (Endereço IP): Digite o endereço IP de acordo com a rede onde o dispositivo está localizado.
⇒ SUBNET MASK (Máscara de subrede): Digite a máscara de acordo com a rede onde o dispositivo está localizado.
⇒ GATEWAY (Porta de entrada): Ajuste a porta de entrada de acordo com a rede onde o dispositivo está localizado. Se não há nenhum dispositivo roteador na rede, configure o endereço IP do mesmo segmento de rede, se houver dispositivo roteador na rede, então é necessário definir o portal correspondente.
⇒ Função especial: E-Video
E-VIDEO: O usuário pode visualizar o DVR no IE (Internet Explorer) diretamente em:
http://www.dvripc.net (para opções de operações, consulte o Capítulo 7 deste manual).
14/61 ⇒ MEDIA PORT (Porta de comunicação): Número da porta adotada para protocolos de comunicação privada entre o aparelho DVR e o PC, em geral o valor padrão é: 8200. Se a porta do PC estiver ocupada por outro serviço, mude para uma porta disponível.
⇒ WEB PORT (Porta web): Porta http, número da porta adotada por padrão é: 80. Se o administrador alterou a porta web para outra, então coloque o número da porta depois do IP, quando necessário acessar via IE.
⇒ PPPOE: Selecione PPPOE em tipo de porta para entrar na interface de configuração. Conforme imagem abaixo:
⇒ MEDIA PORT (Porta de comunicação): Número da porta adotada para protocolos de comunicação privada entre o aparelho DVR e o PC, em geral o valor padrão é: 8200. Se a porta do PC estiver ocupada por outro serviço, mude para uma porta disponível.
⇒ WEB PORT (Porta web): Porta http, número da porta adotada por padrão é: 80. Se o administrador alterou a porta web para outra, então coloque o número da porta depois do IP, quando necessário acessar via IE.
⇒ USERNAME (Nome do usuário), PASSWORD (Senha): Digite no PPPOE o nome do usuário e a senha fornecida pelo provedor de serviço da internet, reinicie o sistema depois de confirmar. Depois da inicialização, o sistema estabelecerá automaticamente a conexão em modo PPPOE, depois que a conexão for concluída.
⇒ DNS: Digite o endereço IP do servidor de domínio, consulte a configuração do servidor de domínio e nome do computador.
2. Configuração de DDNS
Mova o cursor do mouse para o item DDNS, clique o botão esquerdo do mouse para entrar na interface de configuração do item. Conforme imagem abaixo:
NOTA: Depois que o modo DHCP for selecionado, reinicie o sistema após a confirmação. Depois da inicialização, o sistema estabelecerá automaticamente a conexão com o servidor DHCP; depois que a conexão for realizada, o aparelho será configurado com um endereço de IP que será exibido na interface.
o DDNS: Há 2 opções: OPEN (Aberto) CLOSED (Fechado), você pode escolher DDNS habilitado quando há uma resolução de servidor do nome de domínio.
o SERVER (Servidor): O usuário pode selecionar o SERVER (servidor) necessário, existem 6 opções: 3322, dyndns, perfecteyes, netnvr e dvripc.com, dentre outros netnevr, E-Video nomes de domínio que podem ser registrados diretamente pelo o DVR.
o HOST NAME (Nome do host): insira o nome registrado no servidor de domínio dinâmico.
o USER NAME (Nome do usuário): Insira o nome do usuário registrado no servidor de domínio dinâmico. o PASSWORD (Senha): Insira a senha registrada no servidor de domínio dinâmico.
3. Monitoramento com telefone celular
Mova o cursor para o ícone MOBILE (Móvel), clique uma vez com o botão esquerdo do mouse para entrar na interface de configuração do item, se for necessário inserir nome do usuário e senha no celular, então insira o nome de usuário e a senha utilizada no IE, o nome de usuário e senha por padrão é: admin e a senha é: 123456. Conforme imagem abaixo:
o SERVICE PORT (Porta de serviço): Número da porta aprovado por protocolo de comunicação particular entre o aparelho DVR e o telefone celular, em condições gerais, o número padrão é: 15961. Se a porta do telefone celular estiver ocupada por outro serviço, então troque para uma disponível.
o NETWORK TYPE (Tipo de rede): WIFI, 3G, 2.75G, 2.5G.
4. Configuração de e-mail
Mova o cursor do mouse para o item E-MAIL, clique uma vez com o botão esquerdo do mouse para entrar na interface de configuração do item. Conforme imagem abaixo:
16/61 o SSL: Exceto para gmail que de ser definido como OPEN (Aberto), ele é definido como CLOSE (Fechado) para
outros endereços de e-mail.
o SMTP PORT (Porta SMTP): É 465 para o gmail, e 25 para outros endereços de e-mail.
o SMTP SERVER (Servidor SMTP): Geralmente é: smtp.xxx.com, exemplo: smtp.gmail.com, smtp.hotmail.com. o SENDER MAIL (E-mail remetente): Endereço da caixa de correio relativa ao servidor SMTP.
o SENDER PW (Senha remetente): Senha da caixa de e-mail.
o RECEIVER MAIL (E-mail receptor): Endereço da caixa de e-mail do receptor.
o INTERVAL (Intervalo): Intervalo de tempo de envio de mensagens de alarme, as opções são: 3, 5 e 10 minutos.
3.3.7
Busca de Gravação, Reprodução, Cópia de Segurança e Edição de Imagem
1. Busca de reprodução
Clique com o botão esquerdo do mouse, selecione o item SEARCH (Pesquisar), na interface de pesquisa do arquivo. (1) Consulta de arquivo.
Para o usuário efetuar uma busca de condições, clique em SEARCH (Pesquisar) para procurar arquivos de vídeo. Conforme imagem abaixo:
Clicando com o botão esquerdo do mouse os arquivos de vídeos serão executados. (2) Busca por eventos (operação de consulta de arquivos).
2. Operação de cópia de segurança dos arquivos de vídeo
Clique com o botão direito do mouse e selecione BACKUP (Cópia de segurança) para entrar com a interface de busca de BACKUP (Cópia de segurança) de vídeo. O BACKUP (Cópia de segurança) dos arquivos de vídeo pode ser copiado ou acessado através de dispositivo de armazenamento USB, isto significa que, pode ser feito seu BACKUP (Cópia de segurança) de acordo com o arquivo, a cópia também pode ser feita por tempo. Antes do BACKUP (Cópia de segurança) dos arquivos de vídeo, o usuário precisa primeiro inserir o periférico de armazenamento na entrada USB ou conectá-lo ao equipamento de gravação. Este produto suporta a operação do equipamento USB em plug and play. Quando há dispositivo de armazenamento, gravação do equipamento e acesso ao DVR, o sistema prioriza o equipamento de gravação para backup. A interface de busca é mostrada abaixo:
CALENDAR (Calendário): clique em CALENDAR (Calendário), na interface de busca de PLAYBACK (reprodução), VIDEO PLAYBACK (Reprodução de vídeo). Condições de busca do BACKUP (Cópia de segurança), inclusive: TIME (hora), CHANNEL (canal), TYPE (tipo). Configure os termos de SEARCH (Pesquisar), clique na tecla SEARCH (Pesquisar), será feita uma Busca de arquivos de vídeo elaborando uma lista do seu conteúdo. Conforme imagem abaixo:
18/61 Na lista detalhada de arquivos, para procurar arquivos de vídeo, na caixa de seleção clique com o lado esquerdo do mouse, aparecerá uma caixa APPROPRIATE (Apropriado), quando o arquivo de vídeo é selecionado, mova o mouse para a tecla e clique em BACKUP (Cópia de segurança), agora a interface exibirá as informações da programação dos arquivos de backup. Conforme imagem abaixo:
3. Edição de imagem
Clique com o botão direito do mouse e selecione BACKUP (Cópia de segurança) para entrar com a interface de busca de vídeo. Selecione TIME BACKUP (Backup por tempo). Selecione um período de tempo para ser copiado para o dispositivo de armazenamento USB, isto significa que, pode ser feito seu backup de acordo com o período de tempo desejado. Conforme abaixo:
NOTA:
1 – Se o espaço do dispositivo de backup for inferior à capacidade do arquivo gravado, assim que o usuário realizar o backup o sistema alertará: NOT ENOUGH SPACE (Não há espaço suficiente);
4. Reprodução de vídeo
Clique com o botão do lado direito do mouse na tecla VIDEO PLAYBACK (Reprodução de vídeo) para entrar na interface de configuração de reprodução de vídeo, conforme imagem abaixo：
NOTA: 1 – Na coluna MONTH (Mês), a situação de gravação de todos os dias daquele mês é exibida. Bloco verde indica que houve gravação normal naquele dia; bloco vermelho indica que houve gravação de alarme naquele dia; cor base indica que não houve gravação naquele dia. Clique em qualquer data desta coluna para buscar diretamente a situação de gravação detalhada de cada hora, o resultado da busca será exibido diretamente na coluna DAY (Dia). (Conforme imagem acima).
2 - Na coluna DAY (Dia), o intervalo de tempo de gravação daquele dia é exibido. Cada painel representa 1 hora, o estado de gravação é representado em tamanho de 30 minutos; a representação do modo de estado de gravação é a mesma que acima.
Clique diretamente em um determinado intervalo de 30 minutos deste dia para exibir a página de SELECT PLAYBACK CHANNEL (Selecione o canal de reprodução), selecione o canal correspondente para entrar na reprodução de gravação desse intervalo de tempo.
NOTA: Antes do BACKUP (Cópia de segurança) dos arquivos de vídeo, o usuário precisa primeiro inserir o periférico de armazenamento na entrada USB ou conectá-lo ao equipamento de gravação.
20/61 o Quando escolher reprodução
Os usuários podem escolher as DATE OF THE INQUIRES (datas de solicitação), INPUT DIGITAL (entradas digitais), YEAR (ano), MONTH (mês), DAY OF ADJUSTMENT (dia de alteração), a próxima caixa de entrada pode ser inserida HOUR (hora) e MINUTES (minutos) após a consulta, clique na tecla PLAY (Reproduzir), aparecerá a página CHOOSE PLAYBACK CHANNEL (escolha canal de reprodução). Conforme imagem abaixo:
Escolha os canais, clicando em APPLY (Aplicar) os arquivos de vídeo poderão ser reproduzidos.
3.3.8
Gerenciamento do Dispositivo
Mova o cursor para o ícone DEVICE (Dispositivo, clique uma vez com o botão esquerdo do mouse para entrar na interface do item. Conforme imagem abaixo:
EXPLICAÇÃO: Escolha o canal de reprodução, podem ser escolhidos diferentes canais de tela única e também canais de múltiplas telas (os parâmetros acima são apenas para referência e os específicos em espécie prevalecem).
As funções avançadas incluem 6 itens: HARD DISK MANAGEMENT (Gerenciamento de disco rígido), ALARM SETTING (Configuração de alarme), MOBILE PHONE MONITORING (Monitoramento por telefone celular), MOTION DETECTION (Detecção de movimentos), configuração de PTZ e EXIT (saída).
1. Gerenciamento de disco rígido
Mova o cursor do mouse para o item HDD (HD), clique uma vez com o botão esquerdo do mouse para entrar na interface de configuração do item. Conforme imagem abaixo:
o INFORMATION (Informação): Existem 3 estados: NORMAL (Normal), UNFORMATTED (Não formatado) e NO HARD DISK (Sem disco rígido); se todos os discos rígidos não funcionam normalmente (inclusive estados de discos rígidos não formatados e sem disco rígido), um símbolo (H) será exibido na interface de pré-visualização do vídeo.
o TOTAL/AVAIL (Total disponível): Indica a capacidade total e a capacidade atual disponível no disco rígido.
o AVAIL TIME (Tempo disponível): Indica o atual tempo disponível para gravação no disco rígido.
o SELECT (Selecionar): Assinalada indica que o número selecionado do disco rígido será formatado.
o OVERWRITE (Sobrescrever): AUTOMATIC (Automático): Quando o espaço restante do disco rígido for inferior a 10G, o arquivo de gravação mais antigo de 2G no disco rígido será excluído; CLOSE (Fechar): Quando o espaço restante do disco rígido for inferior ao espaço determinado, então a gravação é interrompida; 1 HOUR (1 hora): Somente mantêm os arquivos de gravação da última 1 hora; 3 HOURS (3 horas): somente mantêm os arquivos de gravação das últimas 3 horas; 1 DAY (1 dia): somente mantêm os arquivos de gravação do último dia; 7 DAYS (7 dias): Somente mantêm os arquivos de gravação dos últimos 7 dias; 30 DAYS (30 dias): Somente mantêm os arquivos de gravação dos últimos 30 dias; 90 DAYS (90 dias): Somente mantêm os arquivos de gravação dos últimos 90 dias.
o FORMAT HDD (Formata disco rígido): Realiza a formatação do disco rígido assinalado, pode ser realizada formatação simples.
o FORMAT USB (Formatar disco USB): Mova o cursor do mouse sobre o item e pressione OK para formatar o disco USB.
NOTA: A formatação do disco rígido e do disco USB excluirá todos os dados, faça antes um BACKUP (Cópia de segurança) dos seus dados mais importantes.
22/61 2. Configuração de alarme
Mova o cursor do mouse para o ícone ALARM (Alarme), clique uma vez com o botão esquerdo do mouse para entrar na interface do item. Conforme imagem abaixo:
o CHA01 – CH04 (Canal 01 – Canal 04): Clique para aparecer caixa de seleção para alternar para outros canais para realizar a configuração.
o I/O ALARM (Entrada/saída de alarme): Cada canal corresponde a uma entrada/saída de estado de alarme, isto é, quando a entrada I/O (Entrada/saída) de algum canal é válida, inicia a gravação do alarme do canal correspondente.
o NO (Normalmente aberta): indica que o circuito de alarme externo fica normalmente aberto, o circuito é fechado quando há um alarme.
o NC (Normalmente fechado): indica que o circuito de alarme externo fica normalmente fechado; o circuito é aberto quando há um alarme.
o HDD LOSS (Disco rígido danificado): Habilitado indica que o sistema não pôde identificar o disco rígido, um alarme será emitido; (H) será exibido no canal 1, no canto da tela inferior na pré-visualização do Vídeo.
o NO SPACE (Não há espaço): Habilitado indica que o espaço restante do disco rígido é menor do que 10G, um alarme será emitido.
o VIDEO LOSS (Perda de vídeo): Habilitado indica que ocorreu uma perda de vídeo em um determinado canal, a pré-visualização do Vídeo exibirá: VIDEO LOSS (Perda de vídeo).
o ALARM CONTROL (Controle de alarme): Existem 4 itens: ALARM OUTPUT (Emissão de alarme), BUZZER (Sinal sonoro), RECORD TIME LENGHT (Comprimento do tempo de gravação) e PRERECORDING TIME (Tempo de pré-gravação).
o OUTPUT (Saída): Tempo para emissão de sinal externo de alarme pelo DVR quando ocorrer o alarme. As opções são: CLOSE (Fechado), 1 sec (10 seg.), 20 sec (20 seg.), 40 sec (40 seg.) e 60 sec (60 seg.).
o BUZZER (Sinal sonoro): Tempo para o toque da campainha quando ocorrer o alarme. As opções são: CLOSE (Fechado), 1 sec (10 seg.), 20 sec (20 seg.), 40 sec (40 seg.) e 60 sec (60 seg.).
o DURATION (Duração): Tempo para prolongar a gravação após o término de alarme. As opções são: 30 sec (30 seg.), 1 min e 5 min.
o PRE REC (Pré-gravação): Ativar e desativar a pré-gravação do alarme. ENABLE (Habilitar) e DISABLE (Desabilitar) do alarme de pré-gravação.
3. Configuração de PTZ
Mova o cursor do mouse para o item PTZ, clique uma vez com o botão esquerdo do mouse para entrar na interface de configuração do item (conforme abaixo). Cada parâmetro de cada canal pode ser ajustado individualmente.
o CHANNEL (Canal): Selecione um canal onde uma câmera esteja conectada.
o PROTOCOL (Protocolo): Selecione o protocolo de um tipo de câmera correspondente, existem 12 protocolos adicionais.
o BAUD RATE (Taxa de transmissão): Selecione a taxa de transmissão utilizada pela câmera correspondente, existem 8 taxas de transmissão opcionais: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200.
o DATA BIT (Bit de dados): Existem 4 opções: 5, 6, 7, 8, o padrão é 8.
o STOP BIT (Bit de parada): Existem 2 opções: 1, 2, o padrão é 1.
o PARITY (Paridade): Existem 5 opções: NONE (Nenhum), ODD (Ímpar), EVEN (Par), MARK (Marcar), SPACE (Espaço), o padrão é NONE (Nenhum).
o CRUISE (Ronda): ON (Ligado) significa que a função de funcionamento automático está habilitada. o ADDRESS (Endereço): Insira o código PTZ do canal correspondente.
o Controle de PTZ
24/61 As teclas para operação PTZ são mostradas no quadro abaixo:
Todas as funções
Ponteiro autopan Para selecionar a direção de PTZ. O círculo médio é a expansão
automática do PTZ.
Aumentar/diminuir
Foco
Íris
Velocidade Controle da velocidade
Seleção de canais Para seleção dos canais da câmera PTZ.
Ir para Permitem que você vá a um ponto específico predefinido. Seleção de pontos Permitem que você defina um
conjunto de pontos específicos predefinidos de uma câmera PTZ. Ele pode também ajustar a câmera
em um ponto de correção. Limpar Permite a exclusão da predefinição
selecionada
Pré-definição Estabelece quantidade de bit para o preset
Corrente Ele indica que o ponto de partida cruzou. O ponto de padrão do
sistema é 01.
Tempo de espera Define o tempo de parada em cada ponto.
OK Salvar a alteração e o ponto de
preset.
4. Configuração de PTZ
Habilita a ronda automática na configuração de PTZ.
Todos os canais correspondentes são configurados no botão direito do mouse para ronda automática. A ronda automática abre e configura o acesso ao canal para programar o ponto de posição de ronda. Configura o ponto pré-definido de ronda automática, é necessário verificar o pré-ajuste horizontal e vertical, e em seguida, redefina os pontos pré-definidos, iniciar a ronda automática.
26/61 Mova o cursor do mouse para o ícone MOTION DETECTION (Detecção de movimento) (ícones em caixas branqueadas significa que foram selecionados), clique com o botão direito do mouse para entrar na interface de configuração de detecção de movimento, conforme imagem abaixo:
o CH01-CH04 (Canal 01- canal 04): Clique para aparecer a caixa de seleção para alternar para outros canais para realizar a configuração.
o CHN (Canal): Correspondente ao interruptor de cada canal, você pode optar por ativar ou desativar a detecção de movimento.
o SENSITIVITY (Sensibilidade): Correspondente ajuste de sensibilidade de cada canal, existem 4 padrões: HIGHEST (Mais alta), HIGH (alta), MEDIUM (média) e LOW (baixa).
o AREA (Área): Cada canal tem uma correspondente configuração de zona de detecção de movimento, mova o cursor do mouse para o SETUP (Configuração) do canal correspondente, clique uma vez com o botão esquerdo do mouse para entrar na interface da zona de detecção de movimentos deste canal; painéis vermelhos representam que a detecção de movimento foi iniciada nesta zona, painéis transparentes representam que detecção de movimento não foi iniciada, como abaixo:
Você pode pressionar o botão esquerdo do mouse e arrastar para selecionar a zona de detecção de movimentos, depois que a seleção da zona estiver concluída, clique uma vez com o botão direito do mouse para sair e voltar para a interface MOTION DETECTION (Detecção de movimento), clique em OK para completar a configuração.
3.3.9
Funcionamento do Sistema
Mova o cursor do mouse para o item SYSTEM (Sistema), clique uma vez com o botão esquerdo do mouse para entrar na interface de configuração deste item. Conforme imagem abaixo:
O funcionamento do sistema consiste de 4 opções: INFORMATION (Informação), PASSWORD (Senha), AUDIO-VIDEO (Áudio-vídeo) e MAINTENANCE (Manutenção do sistema)(manutenção do aparelho).
1. Informação do sistema
Mova o cursor do mouse para o item INFORMATION (Informação)(ícones com caixas branqueadas significa que foram selecionados), clique uma vez com o botão esquerdo do mouse para entrar na interface de informação do sistema. Conforme imagem abaixo:
o EXPORT (Exportação)：Insira o disco USB, os parâmetros de configuração de sistema podem ser importados para o disco USB, no diretório raiz do disco USB irá gerar automaticamente arquivos sys/param.
o IMPORT (Importação)：Inserir disco USB o DVR copiará os arquivos sys/param que se encontram no diretório raiz do disco USB, com os parâmetros de configuração do sistema para importar para o DVR.
28/61 o SYSTEM LOG (Entrar no sistema): Solicitações de registro, solicitações de informações de alarme, informações
de operação do sistema, informações de inicialização do DVR.
o LOG SEARCH (Busca de gravação): LOG TYPE (Todos os tipos de alarme), a operação dá três opções. ALARM LOG RECORDS (Registros de gravações de alarme), MOBILE DETECTION (detecção de movimentos), VIDEO I/O LOST (Entrada/saída de vídeos perdidos) (desvantagem do disco rígido das informações de alarme, modificação de parâmetros de operação de registro diário, reinicialização de equipamento e outras informações). Para inserir solicitações de START TIME (Hora de início), END TIME (Hora de saída) após inserir as informações clique em iniciar a SEARCH (pesquisar), o conteúdo da pesquisa na forma de lista automática será exibido. Conforme imagem abaixo:
Clique em EXPORT (Exportar) será registrado as informações em arquivo para exportação para um disco USB, utilizado para abrir em um computador.
2. Informação do sistema
Mova o cursor do mouse para o item PASSWORD (Senha), clique uma vez com o botão esquerdo mouse para entrar na interface de configuração deste item. Conforme imagem abaixo:
o DEVICE ID (Id do dispositivo): Pressione as teclas numéricas para configuração dos números do equipamento. Insira números válidos do equipamento com o controle remoto e pressione LANDING/LOCKING (Pouso/bloqueio) + os Números do equipamento relativos ao controle da máquina.
o PASSWORD (Senha): Para ligar o sistema ON/OFF (Ligar/desligar). Não é necessário senha para acessar os menus do DVR, no entanto recomendamos que se colocasse senha utilizando o menu de senhas.
o ADMIN (Administrador): Os usuários administradores têm a maior autoridade e podem operar todo o sistema operacional.
o USER1 – USER4 (Usuário 01 – Usuário 04): Os usuários normais acessam conforme a configuração do administrador.
o USER PERMISSIONS (Permissões de usuário): PTZ CONTROL “controles de PTZ” para controlar os limites pan e tilt (vertical e horizontal).
o SETTINGS (configurações): Refere-se a modificar as configurações de parâmetro do sistema.
o THE SYSTEM IS SAFEGUARDED (O sistema está protegido): Significa manter o sistema de acesso (como atualizações da fábrica, configuração de restauração, etc.)
o THE VIDEO PLAYBACK (Reprodução de vídeo): Para usuários específicos terem permissão de operação de reprodução de vídeo.
o AUDIO-VIDEO vídeo): Configuração de áudio-vídeo, mova o cursor para o item AUDIO-VIDEO (Áudio-vídeo), clique uma vez com o botão esquerdo do mouse para entrar na interface de configuração desse item. Conforme imagem abaixo:
30/61 o VIDEO SIGNAL (Sinal de vídeo): Existem 2 opções: sistema PAL e sistema NTSC.
o SEQUENCE TIME (Tempo sequencial): Intervalo de tempo de troca entre as imagens. Quando o tempo é colocado como zero, as imagens não alternarão. Depois que o DEFAULT (Padrão) é restaurado, o tempo alternância entre os canais é de 5 segundos.
o VGA RESOLUTION (Resolução VGA): existem 5 opções: 800×600, 1280×1024, 1024×768, 1920×1080*, 1440×900 (*aplica-se somente para versões com HDMI).
o VOLUME: mova o cursor do mouse para VOLUME, clique uma vez para entrar na interface de ajuste do volume.
o MARGIN ADJUST (Ajustar a margem): Mova o cursor do mouse para MARGIN (Margem), clique uma vez para entrar na interface de configuração de ajuste de margem, use o mouse para arrastar a barra do processo para ajuste superior, inferior, margens esquerda e direita do Vídeo.
3. Manutenção do sistema
Mova o cursor do mouse para o item MAINTAIN (Manutenção), clique uma vez com o botão esquerdo do mouse para entrar na interface de configuração de manutenção do sistema, conforme imagem abaixo:
o AUTO MAINTAIN (Automanutenção): Quando o item está ajustado como ENABLE (Habilitado), o usuário pode
definir o tempo de reinicialização do dispositivo.
o UPGRADE (Atualização): Faça a cópia do arquivo para a pasta principal do Pen-drive com o nome de “dvrupgrade”, insira o dispositivo USB na porta USB do DVR, e clique em UPGRADE, para carregar a atualização do sistema.
o LOAD DEFAULT (Carrega padrão): Restaura os parâmetros do sistema para o estado DEFAULT (Padrão) de
fábrica.
o REBOOT (Reinicializar): Clique neste botão para reinicializar o dispositivo.
o POWER OFF (Desligar): Clique neste botão para abrir uma caixa de aviso de desligamento seguro, clique em OK para desligar.
4
Controle de Rede e Gerenciamento do PC
4.1
Configuração de Acesso Remoto
4.1.1
Configuração de Nível de Segurança da Rede
Antes que os controles sejam instalados, ajuste o nível de segurança da rede que é detalhado conforme segue:
o Abra o browser do IE, selecione INTERNET OPTIONS (Opções de Internet) do menu TOOLS (Ferramentas).
o Selecione SECURITY (Segurança) aparecerá uma guia na caixa de diálogos. Conforme imagem abaixo:
o Clique em CUSTOM LEVEL (Nível personalizado) para entrar nas configurações de segurança. Conforme imagem abaixo:
NOTA: Certifique-se da estabilidade da unidade de disco e de fornecimento de energia durante o processo de atualização.
32/61 1. Defina os controles ActiveX e plug-ins
o Aviso automático para controles ActiveX.
o Controles de script ActiveX marcados como seguros para scripting.
o Inicializar e executar scripts de controles ActiveX não marcados como seguros. o Comportamentos binários e de script.
o Baixar controles ActiveX não assinados. o Baixar controles ActiveX assinados. o Executar controles ActiveX e plug-ins.
Definir os itens acima como ENABLE (Habilitado), isto é muito importante.
4.1.2
Configuração de Conexões
O acesso remoto do gravador do vídeo de disco rígido é realizado através da rede; quando a conexão LAN é usada, os endereços de IP do computador cliente final e gravador de vídeo de disco rígido devem estar dentro do mesmo segmento de rede. Quando a conexão WAN é utilizada, a conexão pode ser realizada através do endereço IP ou nome de domínio dinâmico, certifique-se que ambos os lados podem acessar a rede pública. O método de configuração da conexão de rede local é principalmente apresentado como segue:
1. Clique com o botão direito em NETWORK NEIGHBORHOOD (Vizinhança de rede), clique em PROPERTY (propriedades) no menu pop-up, para abrir a NETWORK CONNECTION (Conexão de rede).
2. Clique duas vezes para abrir LOCAL AREA CONNECTION (Conexão de área local). Conforme imagem abaixo: AVISO: Antes que os controles sejam instalados, feche o seu firewall e softwares de antivírus.
3. Clique em PROPERTY (propriedades). Conforme imagem abaixo.
34/61 5. Verifique o IP ADDRESS (Endereço IP), a SUBNET MASK (Máscara de sub-rede), e o DEFAULT GATEWAY
(Gateway padrão) no PC.
6. Ajuste o IP ADRESS (Endereço de IP) correspondente, a SUBNET MASK (Máscara de sub-rede), e o DEFAULT GATEWAY (Gateway padrão) do gravador de vídeo de disco rígido. Nesse caso a SUBNET MASK (Máscara de sub-rede), e o DEFAULT GATEWAY (Gateway padrão) do gravador de vídeo de disco rígido devem ser iguais às do PC, certifique-se que os endereços IP estão no mesmo segmento de rede, mas o endereço de IP não pode ser o mesmo que endereço de IP utilizado, caso contrário resultará em conflito de endereço IP. Tome a figura acima como exemplo, o IP ADRESS (Endereço de IP) deve ser: 192.168.0.X, nesse caso o X não pode ser 40 ou 1 (inclusive outro endereço de IP), e não pode exceder 255, a SUBNET MASK (Máscara de sub-rede) é 255.255.255.0, o DEFAULT GATEWAY (Gateway padrão) é 192.168.0.1.
4.2
Características Funcionais
A operação de rede é utilizada para instalar softwares através do navegador IE do sistema operacional, que é simples e fácil. O DVR suporta estruturas C/S e B/S, acessos LAN e WAN e suporta acesso via IP e de nome de domínio ao mesmo tempo.
Ela suporta que o usuário modifique a porta de serviço e suporta funções PPPoE, DHCP ao mesmo tempo.
4.3
Condições de Restrições
Para garantir que o PC possa acessar de forma estável o produto DVR, é recomendável usar o Windows XP, Windows Vista e os navegadores IE 6.0, IE 7.0 são recomendados.
4.4
Login de Usuário
Insira o endereço de IP atual do dispositivo no IE, se o número da porta WEB é definido como (80), então insira diretamente o endereço de IP no campo de endereços do IE, se a porta WEB está modificada como uma porta diferente de 80, então o número da porta deve ser adicionado logo após o endereço de IP, por exemplo: o IP do dispositivo é 192.168.1.118, defina a porta como 8088, depois insira: http://192.168.1.118:8088 para acessar o dispositivo.
Assim que a rede esteja conectada, o IE vai solicitar a instalação do controle para baixar para o seu PC, conforme imagem abaixo:
Este processo pode demorar de 1 a 2 minutos dependendo da condição da rede.
O download pode não ser bem sucedido devido a problemas de configuração do PC, então clique:
IF YOUR BROWSER DOES NOT SUPPORT THE ActiveX TO DOWNLOAD, PLEASE CLICK HERE (seu navegador não oferece suporte a ActiveX, para baixar, clique aqui).
Após baixar e a instalação do controle for bem sucedida, a interface de login será inserida automaticamente, conforme imagem abaixo:
o LANGUAGE (idioma): Você pode selecionar entre três idiomas de interface: inglês / chinês simplificado / italiano.
o USER ID (Identificação do usuário) e PASSWORD (Senha): Divide-se em usuário administrador e usuário em geral, o ID de usuário administrador padrão é ADMIN e a senha do usuário administrador é 123456; o ID do usuário em geral é USER e a senha correspondente é 123456. O usuário geral tem ID e autoridade de usuário geral, nesse caso o administrador tem a mais alta autoridade sobre o sistema, o usuário geral só tem autoridade de monitoramento geral e de reprodução.
o NETWORK ENVIRONMENT (Ambiente de rede): LAN / WAN, selecione de acordo com o tipo de rede de conexão entre o seu computador e o DVR.
Depois de inserida as informações clique em para entrar na interface do IE final. Se a inserção estiver errada, então clique em para limpar e inserir novamente.
4.5
Interface de Operação
A operação de interface consiste em 5 itens: REAL TIME PREVIEW (pré-visualização em tempo real), RECORD PLAYBACK (reprodução de gravação), REMOTE SETTING (configuração remota), LOCAL SETTING (configuração local) e LOG OFF (Fim de sessão), clique nessas 5 teclas para alternar.
4.5.1
Pré-visualização em Tempo Real
36/61 o Controle de reprodução
Mova o cursor para o ícone e será exibido o aviso da operação correspondente.
Para abrir todos os Vídeos.
Fotografa uma imagem e salva no disco rígido local, o caminho padrão do sistema para salvar é C:/DVR.
Inicia rapidamente a gravação de todos os canais, quando o símbolo de gravação normal (R) passa a ser exibido no canto superior esquerdo de cada canal, o caminho padrão do sistema para salvar é C:/DVR.
Clique nos ícones para alternar entre /1-Vídeo, /4-Vídeos, /9-Vídeos, /16-Vídeos e, /tela inteira, /25-Vídeos, /32-Vídeos.
Botão de ajuste do volume. o Controle de PTZ
Pode ser controlado o ZOOM, FOCUS (Foco), IRIS (Íris), PRESET POSITION (posições pré-definidas), e etc.
Clique em para controlar a PTZ para cima, para baixo, para a esquerda e para a direita. Como os protocolos de algumas câmeras PTZ têm pequena diferença, se o sentido de observação da PTZ gira sempre para um sentido quando alguma tecla de direção é clicada, então clique na tecla STOP (Parar) no meio deste ícone para interromper a rotação.
1. ZOOM
- + são usados para ajustar o ZOOM IN (Aproximação) e ZOOM OUT (Afastamento) das lentes.
2. FOCUS (Foco)
- + são usados para realizar a função de focalização. 3. IRIS (Íris)
“+” “-” são usados para ajustar o tamanho da íris. 4. PRESET POSITION (Posições pré-ajustadas)
é utilizada para definir PRESET POSITION (Posições pré-ajustadas) da PTZ.
Ajuste as 3 teclas seguintes: para completar o pré-ajuste da PTZ. o Outras Operações
1. Selecione um determinado canal na interface de pré-visualização (a borda do canal avermelhada significa que foi selecionado), clique duas vezes com o botão esquerdo do mouse para entrar na exibição de vídeo único do canal.
2. Clique com o botão esquerdo do mouse para selecionar um canal na interface de pré-visualização, depois clique com o botão direito do mouse para exibir a janela de atalho do menu de operação. Conforme abaixo:
Clique para fechar rapidamente e abrir o registro do canal.
3. Clique com o botão direito do mouse em um lugar da interface de pré-visualização, clique em OPEN ALL WINDOWS (abrir todas as janelas) e CLOSE ALL WINDOWS (Fechar todas as janelas) para rapidamente abrir/fechar todas as janelas.
4. Clique com o botão direito do mouse em algum lugar da interface de pré-visualização e mova o mouse para MULTI-VIDEO (Multi-vídeo) para alternar entre vídeos múltiplos.
4.5.2
Reprodução de Gravação
Clique em para entrar na interface de reprodução de gravação, de modo a reproduzir remotamente o histórico de gravações do disco rígido do DVR, até 16 canais podem ser reproduzidos ao mesmo tempo. Conforme imagem abaixo:
Clique em e no canto superior direito da interface para definir o mês a ser pesquisado, clique em REFRESH (Atualizar) para exibir a condição de gravação daquele mês na interface do calendário.
Nesse caso a data exibida em negrito indica que há registro de gravação de vídeo naquele dia, clique diretamente na data para pesquisar a lista de arquivos de gravação daquele dia.
Selecione o canal e digite abaixo do calendário, clique em SEARCH (Pesquisar) para exibir o resultado de pesquisa na lista de arquivos. Conforme imagem abaixo:
38/61 Clique duas vezes em algum segmento de gravação da lista de reprodução para reproduzir, o ícone do arquivo que está sendo reproduzido torna-se , durante a reprodução aparecerão os seguintes botões:
A barra azul de processamento mostrada acima exibe o processo de DOWNLOAD, a posição do ponto redondo branco exibe o processo de reprodução.
Reprodução.
Pausa.
Interrompe a reprodução.
Avanço rápido da reprodução.
Reprodução lenta.
Para a próxima imagem e pausa.
Controle de volume da reprodução.
4.5.3
Configuração Remota
Clique em para entrar na interface de configuração. Esta interface consiste de 7 itens: CODE SERRING (Configuração de código), RECORD SETTING (Configuração de gravação), ALARM SETTING (Configuração de alarme), PTZ CONTROL (Controle de PTZ), NETWORK SETTING (Configuração de rede), ADVANCED SETTING (Configuração avançada) e SYSTEM INFORAMTION (Informação do sistema).
o Configuração de código
Clique em para entrar na interface de configuração de códigos; a interface de código consiste da configuração de parâmetros de vídeo, vinculação áudio-vídeo e ajuste de cor: clique em para entrar na configuração de parâmetros. Conforme imagem abaixo:
Clique em para entrar nos parâmetros de configuração de áudio-vídeo, você pode modificar remotamente os parâmetros de configuração de áudio-vídeo, você pode também modificar as configurações de nome do canal e alternância de pré-visualização e posições OSD (posição do nome do canal). Conforme imagem abaixo:
Clique em para entrar na configuração de ajuste de cor, você pode modificar remotamente o brilho, contraste, saturação e tonalidade. Conforme imagem abaixo:
40/61 o Configuração de gravação
Clique em para entrar na interface de configuração do modo de gravação. Conforme imagem abaixo:
Para a configuração de parâmetros, veja no final do dispositivo.
o Configuração de alarme
Clique em , existem 2 tipos de configuração de alarme: DEVICE LEVEL ALARM (Alarme do nível do dispositivo) e CHANNEL LEVEL ALARM (Alarme do nível do canal). Clique em para entrar na interface do alarme do nível do dispositivo, tipos de eventos incluem: alarme de falhas no disco rígido e alarme de disco rígido cheio, conforme mostrado abaixo:
Para a configuração de parâmetros, veja no final do dispositivo. o Configuração de PTZ
Clique em para entrar na interface de configuração de PTZ. Conforme imagem abaixo:
Para a configuração de parâmetros, veja no final do dispositivo.
o Configuração de rede
Clique em , existem 3 opções: WIRED NETWORK (Rede cabeada), MOBILE PHONE (Rede de telefone celular) e EMAIL. Clique em para entrar na interface de configuração de rede cabeada. Conforme imagem abaixo:
42/61 Clique em para entrar na interface de configuração de rede de telefone celular. Conforme imagem abaixo:
Para a configuração de parâmetros, veja no final do dispositivo
Clique em para entrar na interface de configuração de EMAIL. Conforme imagem abaixo:
Para a configuração de parâmetros, veja no final do dispositivo
Clique em para entrar na interface de configuração de UPNP. Conforme imagem abaixo:
Depois que a UPNP estiver ativada, o dispositivo de IP será automaticamente mapeado até o roteador, não é necessário mapear o IP do roteador (esta função precisa de suporte do roteador que tenha a função UPNP ativada).
o Configurações avançadas
Clique em para entrar na interface de configurações avançadas, que consiste em 3 itens: SYSTEM SETTING (Configuração do sistema), DATE-TIME SYNCRONIZATION (Sincronização data-hora) e SYSTEM MAINTENANCE (manutenção do sistema). Clique em para entrar na interface de configuração do sistema. Conforme imagem abaixo:
Clique em para entrar na interface de configuração de hora do sistema. Você pode ajustar a sincronização de data e hora entre o equipamento e o computador. Conforme imagem abaixo:
Clique em para entrar na interface de manutenção do sistema. Você pode remotamente reiniciar e restaurar a configuração de fábrica para o equipamento, você também pode remotamente realizar a atualização de software para o sistema. Conforme imagem abaixo:
NOTA: Quando o idioma e o sistema de vídeo são modificados, é necessário reiniciar o equipamento para validar o processador frontal.
44/61 o Informações do sistema
Clique em , depois clique na primeira opção para entrar na interface de informação da versão do sistema (conforme mostrado abaixo), esta interface mostra diretamente o número de série do dispositivo, tipo de dispositivo e versão do aplicativo, estas informações não podem ser alteradas.
Clique em para entrar na interface de informações do disco rígido (como mostrado abaixo), esta interface mostra diretamente a condição do disco rígido, capacidade total do disco rígido e a capacidade restante do disco rígido, etc., estas informações não podem ser modificadas.
Clique em para entrar na interface de gerenciamento do usuário (conforme mostrado abaixo), somente o ADMIN tem autoridade para adicionar novos usuários e senhas de usuários e conceder autoridade correspondente. Todas as senhas de usuário devem ser de 6 dígitos. Depois que a senha para acesso ao equipamento é habilitada, a senha de usuário recém-adicionado no IE final também poderá acessar o equipamento, de modo a sincronizar com a configuração de gerenciamento do equipamento.
o Novo usuário
1. Escolha um novo usuário ou modifique o nome e senha de usuário. 2. ENABLE (Habilitar): ON
3. USER NAME (Nome do usuário): Insira um novo usuário (não pode utilizar o mesmo usuário). 4. PASSWORD (Senha): Digite a senha (deve ser de 6 dígitos).
5. CONTROL (Controle): Defina os limites correspondentes. PTZ CONTROL (Controle da PTZ): controle de varredura, PARA SET (Ajuste de parâmetros)：pode alterar os parâmetros técnicos à distância. UPGRADE FORMAT (Atualização formatação)：limitado a atualização e formatação do HDD.
6. Clique na tecla SETUP (Configuração) para salvar o usuário que foi adicionado.
4.5.4
Configuração Local
Clique em para entrar na interface de configuração local, esta interface mostra o caminho local para salvar os downloads de gravações, fotos e arquivos de gravações no computador, clique em depois que for exibido o caminho, para modificar o caminho salvo. Conforme abaixo:
46/61
4.5.5
Fazer LOG OFF (Fim de Sessão) e Sair
Clique na tecla para sair da interface do IE.
5
Guia de Instalação do DVR
5.1
Definições das Interfaces do Painel Traseiro
o Definição da interface do painel traseiro do DVR de 4 e 8 canais.o Apresentação da interface do painel traseiro do DVR de 16 canais.
o Conectores do painel traseiro
ITEM CONEXÃO FISICA DESCRIÇÃO DA CONEXÃO
1 V-OUT Uma saída de vídeo para conectar TV ou monitor
2 VIDEO IN Para ligação de entrada de sinal de vídeo analógico
3 DC12 DC 12V
4 ON/OFF Liga/Desliga
5 A-OUT Para conexão de saída de áudio
6 Áudio In (A-IN) Para ligar o sinal de áudio
7 VGA Para conexão com o monitor VGA
8 Net Para a conexão com a Ethernet
9 USB USB 2.0/Mouse USB
ALARM IN 8 entradas de alarme I/O
10
RS485+, RS485- RS 485 para conexão da PTZ
5.2
Interface de Pós-Alarme
Maneira de conectar o pós-alarme: primeiro desencape o cabo a ser conectado, então use uma pequena chave de fenda para levantar a parte laranja, coloque o cabo no receptáculo e solte em seguida a chave de fenda para prender.
5.2.1
Diagrama de Definição da Interface de Alarme
o Versão de 8 e 16 canais (Entrada de alarme , Saída de alarme, interface RS485).
o Versão de 4 canais (Entrada de alarme, Saída de alarme , Interface RS485).
5.2.2
Entrada e Saída de Alarme
A entrada do alarme pode ser conectada ao alarme infravermelho, detector de fumaça, etc. A fiação de entrada de alarme de fonte de alimentação externa do detector é mostrada no diagrama a seguir.
5.2.3
Diagrama de Ligação da Saída de Alarme
A fiação da fonte de alimentação externa de saída de alarme é mostrada no diagrama a seguir: Loop de saída de alarme (nível baixo):
48/61 Loop de saída de alarme (nível alto):
5.3
Instalação de Disco Rígido
Faça a instalação do HD conforme os seguintes passos:
1º) Abrir a máquina. Há 4 orifícios de montagem usados para fixar o HD como imagem abaixo;
2º) 2º) 2º)
3º) Fure os espaçadores para passar os parafusos, conforme abaixo;
4º) Alinhe os furos de fixação do HD nos espaçadores emborrachados. Abaixo segue a figura que demonstra tal aplicação.
5º) Fixar o HD pela parte inferior. Certifique-se que os parafusos tenham chegado ao HD através dos espaçadores, como imagem abaixo.
50/61
6
Problemas e Soluções
Se o seu problema não estiver listado abaixo, ligue para o nosso suporte para obter mais informações. 1. Problema: DVR não funciona depois de iniciar.
Solução:
Verifique o conector de entrada;
Verifique se há alimentação e se está bem conectada; Verifique o interruptor liga e desliga;
Verifique o procedimento de atualização; Verifique a placa principal de DVR.
2. Problema: O DVR reinicia automaticamente ou para por vários minutos após inicio. Solução:
Instabilidade ou baixa tensão de entrada; Conexão do HD com mau contato ou o HD está ruim; Fonte de alimentação não está fornecendo tensão suficiente; Há instabilidade no sinal de vídeo;
Alta temperatura, muita poeira, muito ruim o ambiente de operação do DVR; A placa principal não está bem conectada com as outras placas;
O hardware do DVR está com defeito.
3. Problema: Nenhuma saída de canal único, ou multi-canais ou todos os canais de vídeo. Solução:
Por favor, verifique a alimentação da câmera;
Por favor, verifique se o adaptador da câmera está bem conectado;
Por favor, verifique o cabo de conexão de entrada/saída de vídeo na parte traseira do DVR; Verifique o brilho da imagem e mude-o para sua configuração original;
Nenhum sinal de entrada de vídeo ou muito fraco;
Configurações de exibição de vídeo definidas para serem fechadas; O hardware do DVR está com defeito.
