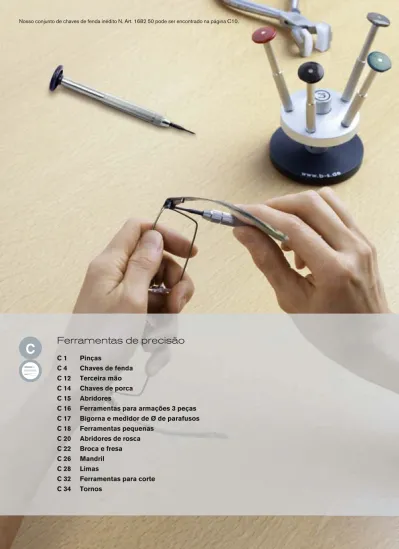

Ferramentas de precisão

(1)

C

Nosso conjunto de chaves de fenda inédito N. Art. 1682 50 pode ser encontrado na página C10.

Ferramentas de precisão

C 1

Pinças

C 4

Chaves de fenda

C 12 Terceira mão

C 14 Chaves de porca

C 15 Abridores

C 16 Ferramentas para armações 3 peças

C 17 Bigorna e medidor de Ø de parafusos

C 18 Ferramentas pequenas

C 20 Abridores de rosca

C 22 Broca e fresa

C 26 Mandril

C 28 Limas

(2)

C

1

Esta pinça é fabricada exclusivamente para B&S em Solingen. O LED forte signiﬁ ca uma ajuda perfeita quando há pouca luz ambiente. Com esta ferramenta de precisão podem ser executados pequenos reparos segura e rapidamente. Isto impressiona – também os seus clientes.

2

140 mm 30 g

Pinça com iluminação

1652 00

• Pinça com iluminação através de LED´s e cavidades nas pontas, para facilitar o manuseio com parafusos

• Fabricado na Alemanha, Solingen • Material: aço ino

Pilha para pinça

1652 01 Peças de reposição podem ser fornecidos. 1

NOVO

Conjunto de alicate e pinça

para charneiras com mola

1514 99

• Para a montagem fácil de hastes com mola • Mais informações, veja página B 24

Pinça com função adicional de chave de fenda

1627 00

• Fixação simples do parafuso através de anel fi xador

• O parafuso é preso e pode ser parafusado facilmente, ideal em charneiras com mola • Botão giratório na cabeça da pinça facilita o ato de parafusar

(3)

C

2

1

Alicate com trava para segurar parafusos

1637 00

A trava assegura uma ﬁ xação perfeita do parafuso. Ótimo para a colocação de parafusos em hastes com mola.

135 mm 30 g

155 mm 32 g

Pinça para segurar parafusos

1625 00

Facilita a introdução de parafusos.

130 mm 30 g

Pinça para segurar parafusos

1651 00

Com cavidades em ambos os lados para segurar os parafusos para charneiras e plaquetas.

105 mm 10 g

Pinça para segurar parafusos

1634 00

Em aço inoxidável, rectilínea, com ponta rabalhada, especialmente para segurar parafusos

para plaquetas (também apropriada para dar os primeiros passos da rosca).

1

NOVO

110 mm 11 g

Pinça para segurar parafusos com ﬁ xador

1653 00

Com cavidades em ambos os lados para segurar parafusos para plaquetas e outros. Com ﬁ xador para prender os parafusos. Ponta inclinada, adequado para áreas de difícil acesso.

(4)

C

3

1 1 1 1 1 1 1

Pinça

1626 00

Para soltar plaquetas de pressão. Também disponível como alicate (veja N. Art. 1502 00 N, página B 7).

100 mm 15 g

110 mm 17 g

Pinça

1631 00

Com ponta fina, inoxidável.

100 mm 35 g

75 mm 180 g

Pinça para porcas

1639 00

As porcas encaixam perfeitamente e podem ser parafusadas facilmente. Para apanhar as porcas sem problemas.

Pinça em titânio para soldagem

1623 00

Evita a adesão de solda, fraco condutor de calor, 100 % anti-magnética, elevada resistência a ácidos, extremamente leve, com pino de centragem.

160 mm 15 g

160 mm 35 g

Pinça cruzada para soldagem

1624 00

Com protector para os dedos, em aço polido.

110 mm 18 g

Pinça

1621 00

Pontiaguda, niquelada.

Pinça com mecanismo de mola

1636 00

(5)

C

4

Como todas as chaves de fenda, também o OptiMagnet é fabricado numa empresa de mecânica fi na, situada na fl oresta negra, Alemanha. Na produção do OptiMagnet é utilizado um aço especial que se destaca através de sua dureza Rockwell, maior que 60. Isso só pode ser alcançado com um processo avançado de endurecimento, que assegura uma mistura ideal entre dureza e fl exibilidade.

Esta ferramenta multifuncional possui um sistema genial e simples de intercâmbio de pontas. Chave de fenda, chave de porca e «Terceira Mão», tudo numa única peça! Design maravilhoso e alta qualidade permitem trabalhar profi ssionalmente no laboratório e balcão de vendas.

Mandril magnético com pontas para

fenda, porcas, suporte «Terceira Mão»

Mandril magnético com design B&S diferenciado e elegante para a recepção magnética de pontas de fenda/porca.

• Pontas diferentes podem ser intercambiados fácil- e rapidamente

• Comprável ao sistema BIT de ferramentas gerais

Todos os conjuntos podem ser juntados entre eles de forma prática, graças ao design sextavado.

Pontas diversas podem ser intercambiados fácil- e rápidamente através da recepção magnética.

(6)

C

5

1 1 1 1 1

OptiMagnet – Jogo diversiﬁ cado

1669 50

Incluindo: 3 fendas (1,4, 1,8, +) e 2 ponta para porcas (4, 6)

Conteúdo: N. Art 1669 14, 1669 18, 1669 25, 1669 44 e 1669 46

OptiMagnet – Jogo com pontas de fenda

1669 20

Incluindo: 5 fendas (1,0, 1,4, 1,8, 2,3, +)

Conteúdo: N. Art 1669 10, 1669 14, 1669 18, 1669 23 e 1669 25

OptiMagnet – Jogo com pontas para diferentes porcas

1669 40

Incluindo: 5 ponta para porcas (3, 4, 5, 6, 8)

Conteúdo: N. Art 1669 43, 1669 44, 1669 45, 1669 46 e 1669 48 Ponta 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 Descrição Ponta de fenda, 1,0 mm Ponta de fenda, 1,4 mm Ponta de fenda, 1,8 mm Ponta de fenda, 2,3 mm Ponta Phillips

Ponta para porca sextavada, grande, 2,6 mm Ponta para porca estrela, 6 dentes, 2,6 mm Ponta para porca sextavada, pequena, 2,2 mm Ponta para porca estrela, 4 dentes, 2,0 mm Ponta para porca estrela, 6 dentes, 2,1 mm Ponta para fenda especial, 2,8 mm

Ponta tipo Torx, para parafusos com estrela interna, 6 dentes, 2,0 mm Ponta para porca sextavada, 2,3 mm

Ponta para porca sextavada, a exemplo óculos Bausch Lomb, 2,2 mm Ponta para parafusos ornamentais, 3,6 mm

N. Art 1669 10 1669 14 1669 18 1669 23 1669 25 1669 42 1669 43 1669 44 1669 45 1669 46 1669 47 1669 48 1669 49 1669 67 1669 69 N. da gravura 1,0 1,4 1,8 2,3 + 2 3 4 5 6 7 8 9 0 x

Pontas de reposição apropriadas para OptiMagnet

Fornecimento em 3 diferentes jogos:

Contém: 5 pontas de fenda (fenda ou porca), um mandril magnético e um suporte

OptiMagnet – Mandril magnético sem ponta

1669 01

OptiMagnet – «Terceira Mão» com várias pontas

1669 70

Incluindo: 3 fendas (1,4, 1,8, +) e 2 ponta para porcas (4, 6)

(7)

C

6

Design Award Winner 2 0 0 0 1 1 1

Pontas de reposição N. Art. 1711 . . podem ser encontradas ne página C 9. 1 1 1 1 1 Cor Verde Cinza Azul Vermelho Preto N. Art. 1664 00 1664 10 1664 14 1664 18 1664 23

Chave de fenda de óptica

1664 . .

NOVO: Maior área de apoio e maior botão para trabalhar mais confortável.

Com botão oval, giratório, colorido. A cabeça oval evita a movimentação da chave de fenda em cima da mesa.

Diâmetro de encaixe: 2,5 mm

115 mm 28 g

1664 00 1664 10 1664 14 1664 18 Verde Cinza Azul Vermelho

1664 23 Preto

Conjunto de chaves de fenda

1664 50

Num bloco de madeira N. Art. 1475 20.

Conteúdo: Chaves de fenda de óptica N. Art 1664 00, 1664 10,

1664 14, 1664 18 e 1664 23

Suporte para chaves de fenda em forma tubular

(sem chaves de fenda) 1465 50

5 suportes em forma tubular com indicação de tamanho para a montagem em mesas dentro do laboratório ou na área de vendas.

Suporte para alicates

1460 40

Veja página B 26.

O suporte para alicates N. Art 1460 40 será fornecido sem alicates e sem conjunto e suporte para chaves de fenda N. Art 1664 50.

(8)

C

7

1

Conjunto de chaves de fenda

1681 50

Num bloco de madeira N. Art. 1475 15.

Conteúdo: Chaves de fenda de óptica N. Art 1681 00,

1681 10, 1681 14, 1681 18 e 1681 23 Cor Verde Cinza Azul Vermelho Preto N. Art. 1681 00 1681 10 1681 14 1681 18 1681 23

Chave de fenda de óptica

1681 . .

Com botão redondo, giratório, colorido. Diâmetro de encaixe: 2,5 mm Largura da fenda /00 /1,0 mm /1,4 mm /1,8 mm /2,3 mm 1 1 1 1 1 115 mm 28 g

Pontas de reposição N. Art. 1711 . . podem ser encontradas ne página C 9.

Preto 1681 23 Vermelho 1681 18 Azul 1681 14 Cinza 1681 10 Verde 1681 00

Chave de fenda de óptica com capa de proteção

1681 . .

Com cabeça redonda colorida e capa de proteção (N. Art. 1681 30 e 1681 38). Evita arranhões em lentes quando derrapa a ferramenta. Diâmetro de encaixe: 2,5 mm Cor Verde Vermelho N. Art 1681 30 1681 38 Largura da fenda /00 /1,8 mm 1 1 115 mm 28 g

Pontas de reposição N. Art. 1711 25 e 1711 18 podem ser encontradas ne página C 9. Vermelho 1681 38 Verde

1681 30

Capa de proteção para chaves de fenda

1681 40

Previne arranhões nas lentes durante o aperto de parafusos. A capa inibe que a chave de fenda escorrega do parafuso. Pode ser acoplado nas chaves de fenda N. Art. 1681 30 e 1681 38.

(9)

C

8

115 mm 30 g 1 119 mm 25 g 1 119 mm 21 g 1 119 mm 31 g 1 119 mm 35 g 1

Chave de fenda universal com magazine

1666 00

Botão de plástico grande, giratório, oval e 5 fendas (armazenadas dentro da chave de fenda). A cabeça oval evita a movimentação da chave de fenda em cima da mesa.

Largura da fenda: 1,0, 1,4, 1,8, 2,3 mm, /00

Chave de fenda universal com magazine

1678 00

Cabo de plástico, botão de plástico grande, redondo, giratório, 5 fendas (armazenadas dentro da chave de fenda). Diâmetro de encaixe: 2,5 mm

Largura da fenda: 1,0, 1,4, 1,8, 2,3 mm, /00

Chave de fenda com magazine

1690 00

Igual a N. Art. 1678 00, porém com apenas 1 fenda. Diâmetro de encaixe: 2,5 mm

Largura da fenda: 1,8

Extractor de parafusos com magazine

1691 00

As fendas pontudas e aﬁ adas atingem os parafusos quebrados e possibilitam a extracção parafusando normalmente sem que seja necessário a utilização de furadeira.

Inclusive 2 fendas: 1,3 e 1,5 mm

Chave de fenda universal

1717 00

Feito em latão com camada de níquel, com botão plástico e 4 fendas diferentes.

Largura da fenda: 1,5, 1,8, 2,3 mm, /00 Pontas de reposição N. Art. 1711 . . podem ser encontradas ne

página C 9.

Pontas de reposição N. Art. 1711 . . podem ser encontradas ne

página C 9.

Pontas de reposição N. Art. 1711 18 podem ser encontradas ne

página C 9.

Pontas de reposição N. Art. 1691 13 e 1691 15 podem ser

encontradas ne página C 9.

Pontas de reposição N. Art. 1711 . . podem ser encontradas

(10)

C

9

1

2

3

1

2

3

110 mm 12 g 1 102 mm 10 g 1 102 mm 10 g 1

Estojo de chaves philips

(sem ilustração) 1674 00

Conteúdo: Chaves philips

N. Art. 1677 00, 1679 00 e 1688 00

Chave philips

1688 00 Cabo em plástico. Diâmetro de encaixe: 2,5 mm Largura da fenda: /1

Chave philips

Pontas de reposição N. Art. 1711 25 podem ser encontradas ne página C 9.

* Esgotado

N. Art. Ponta Largura da fenda Para as chaves

1691 13 1,3 mm 1691 00 1 1691 15 1,5 mm 1691 00 1 1711 10 1,0 mm 1664 10, 1665 10, 1666 00, 1678 00, 1681 10, 1714 00*, 1717 00 3 1711 14 1,4 mm 1664 14, 1665 14, 1666 00, 1678 00, 1681 14, 1717 00 3 1711 18 1,8 mm 1664 18, 1665 18, 1666 00, 1678 00, 1681 18, 1681 38, 1690 00, 1710 00*, 1717 00 3 1711 23 2,3 mm 1664 23, 1665 23, 1666 00, 1678 00, 1681 23, 1710 00*, 1717 00, 1720 10 3

1711 25 Ponta de chave philips, tamanho: 00 1664 00, 1665 00, 1666 00, 1677 00, 1678 00, 1681 00, 1681 30 3 Diâmetro de encaixe = 2,5 mm

1751 00 Chave de porcas (sextavada) 1723 00 3

1753 00 Chave de porcas (em estrela) 1710 00*, 1723 00 3 Diâmetro de encaixe = 2,3 mm

1751 21 Sextavada 1721 50 Dedal «Terceira Mão» 1

1753 21 Em estrela 1721 50 Dedal «Terceira Mão» 1

Diâmetro de encaixe = 2,0 mm

N. Art. Ponta Largura da fenda = diâmetro de encaixe Para as chaves

1693 10 1,0 mm 1662 10*, 1680 10*, 1700 10* 3

1693 15 1,5 mm 1662 15*, 1680 15*, 1700 15* 3

1693 18 1,8 mm 1662 18*, 1680 18*, 1700 18* 3

1693 23 2,3 mm 1662 23*, 1680 23*, 1700 23*, 1723 00 3 Largura da fenda = diâmetro de encaixe

Fendas para reposição

(11)

C

10

11 1 1 1 Cor Verde Cinza Azul Vermelho Preto N. Art. 1682 00 1682 10 1682 14 1682 18 1682 23 1682 00 1682 10 1682 14 1682 18 Verde Cinza Azul Vermelho

1682 23 Preto Largura da fenda /00 /1,0 mm /1,4 mm /1,8 mm /2,3 mm

NOVO

Fendas de reposição adequadas N. Art. 1682 . . podem ser vistos nesta página em baixo.

Chave de fenda para ótica

1682 . .

Com botão colorido redondo e um canto chanfrado. Este canto chanfrado evita o movimento da chave de fenda na bancada. A fenda tem asas pequenas que evitam a torção dentro da ferramenta.

Diâmetro de encaixe: 3 mm

110 mm 30 g

1682 30 1,0 mm 1682 10 3

1682 34 1,4 mm 1682 14 3

1682 38 1,8 mm 1682 18 3

1682 43 2,3 mm 1682 23 3

1682 45 Ponta de chave philips, tamanho: 00 1682 00 3 Diâmetro de encaixe: 3 mm, fenda com asas

Fendas para reposição

Conjunto de chaves de fenda

1682 50

Com suporte rotativo de alumínio N. Art. 1682 51.

Conteúdo: Chaves de fenda para ótica N. Art. 1682 00, 1682 10,

1682 14, 1682 18 e 1682 23

130 mm 420 g 1

110 mm (em cima)

Conjunto de chaves de fenda

1682 55

Com suporte de madeira N. Art. 1682 56 e suportes de metal.

Conteúdo: Chaves de fenda para ótica N. Art. 1682 00, 1682 10,

1682 14, 1682 18 e 1682 23

(12)

C

11 Chave de fendas com 6 funções

1796 10

• Com fenda normal 1,6 e 2,0 mm, tipo philips cruz 1,8 mm e tipo porca 2,0, 2,3 y 2,6 mm

66 x 30 x 8 mm 1

50 g

Expositor de balcão

1798 51

• Com 10 mini-chaves N. Art. 1798 . ., fenda prateado, com diferentes funções • Dimensões: DIN A4

1 90 g

Conjunto de chave

de fenda com dedais

1790 50

Conjunto de chave de fenda para viagem! Conjunto pequeno para utilização rápida em viagens, incluindo estojo de aluminio.

Conteúdo:

• Mandril com três pontas (Fenda 2,4 e 1,8 e Philips 1,8)

• 5 dedais com proteção plástica contra arranhões (3 chaves de porca, 1 fenda 1,8 e 1 philips 1,8)

Os dedais são uma boa ajuda, quando a ferramenta «Terceira Mão» não está ao alcance.

10,5 x 6,5 x 2 cm 1

80 g

Chave de fenda em miniatura

1798 . .

• Com 4 diferentes utilidades, com 1 ponta em fenda, 1 ponta em philips e 2 chaves de porcas

Cor: Prateado

N. Art. Largura da fenda

(13)

C

12

1

OptiMagnet – «Terceira Mão» com várias pontas

1669 70

Incluindo: 3 fendas e 2 ponta para porcas

Pontas diferentes podem ser intercambiados fácil- e rapidamente.

Conteúdo: N. Art 1669 14, 1669 18, 1669 25, 1669 44 e 1669 46

Símbiose entre precisão e conforto. Principalmente em parafusos com fenda danifi cada, onde mostra o CLAVULUS B&S a sua força. Através da sua função simples e precisa é resolvido um problema desgastante em questões de segundos. Simplesmente apontar o CLAVULUS, rodar o parafuso dele, e pronto. O parafuso danifi cado é extraido!

Extrator de parafusos

1727 00

• Para expulsar parafusos quebrados ou inutilizáveis • Ferramenta compacta e ergonômica

• Força pode ser facilmente dosada através de parafusos com «asas» • Não provoca ferimentos ou arranhões na armação

• 3 diferentes suportes para diferentes tamanhos de parafusos acompanham este produto

• Material maciço e robusto (aço nobre)

(14)

C

13

1711 23

Para a suporte plástico «Terceira Mão» N. Art. 1720 10.

Largura da fenda: 2,3 mm Diâmetro de encaixe: 2,5 mm

Ponta para reposição

Suporte plástico «Terceira Mão»

1720 10

Com ponta de fenda, para segurar o parafuso na hora de apertar a porca.

Pontas para reposição

Suporte metálico «Terceira Mão»

1723 00

Suporte robusto com 3 pontas guardadas na base para ﬁ xar parafusos ou porcas.

1 ponta de fenda:

1 chave de porca sextavada:

Diâmetro interno: 2,2 mm, Diâmetro de encaixe: 2,3 mm

1 chave de porca em estrela de 6 dentes:

Diâmetro interno: 2,1 mm, Diâmetro de encaixe: 2,3 mm

Ponta em forma de fenda

1693 23

Ponta para porcas forma estrela

1753 00

Ponta para porcas

forma sextavada

1751 00 Diâmetro de encaixe: 2,3 mm 40 g 1 1 3 3 20 g 1 3

NOVO

1728 01 Incluindo 5 fendas.

Conjunto de fendas de reposição

Suporte de metal «Terceira Mão»

1728 00

Base robusta com 5 ferramentas e 7 funções para segurar parafusos ou porcas.

Diâmetro de encaixe: 3,15 mm, ferramenta com asas de ﬁ xação

1 ferramenta com fendas em ambas as pontas:

Largura da fenda: 1,5 e 1,8 mm

1 ferramenta com Phillips em ambas as pontas:

Largura da fenda: 1,5 e 1,8 mm

3 chaves de porca (sextavado):

Diâmetro interno: 2,0, 2,3 e 2,5 mm

90 g 1

(15)

C

14

1

Como as chaves de fenda, também as chaves de porca são fabricadas numa empresa de mecânica fina, situada na floresta negra, Alemanha. Exigências máximas na qualidade da produção são óbvios. O material aço cirúrgico garante durabilidade extra longa. O batente dentro das chaves de porca B&S assegura que a porca não «some» dentro da chave.

A gravação no cabo do número de pedido facilita a encomenda correta.

Aplicação Ø de encaixe 2,6 mm 2,6 mm 2,2 mm 2,0 mm 2,1 mm 1,35 mm 2,0 mm 2,3 mm 2,2 mm 15 g 15 g 15 g 15 g 15 g 15 g 15 g 15 g 15 g 1 1 1 1 1 1 1 1 1 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm Características

Sextavada para porcas grandes Em estrela, 6 dentes, para porcas grandes Sextavada para porcas pequenas Em estrela, 4 dentes

Em estrela, 6 dentes, para as porcas mais comuns Com ponta para fenda especial

Em estrela interna, 6 dentes

Sextavada para porcas N. Art. 0839 . . e N. Art. 0840 . . Em estrela, 6 dentes, para óculos como Bausch & Lomb

N. Art. 1742 00 1743 00 1744 00 1745 00 1746 00 1747 00 1748 00 1749 00 1767 00 N. do cabo 2 3 4 5 6 7 8 9 0

Jogo de chaves de porca

1741 05

Conteúdo: Chaves de porca N. Art. 1743 00,

1744 00, 1745 00, 1746 00 e 1748 00

Estojo: N. Art. 1441 05

Jogo de chaves de porca

1741 15

Conteúdo: Chaves de porca N. Art. 1742 00,

1743 00, 1744 00, 1745 00, 1746 00, 1748 00 e 1767 00 Estojo:N. Art. 1441 15

(16)

C

15

N. Art. N. Art. 2051 31 1,0 mm 3 2051 36 1,7 mm 3 2051 32 1,1 mm 3 2051 37 1,9 mm 3 2051 33 1,2 mm 3 2051 38 2,0 mm 3 2051 34 1,3 mm 3 2051 39 2,2 mm 3 2051 35 1,6 mm 3

Escareadores

2051 . .

5 cantos afi ados, polimento fi no, sem punho.

Jogo de escareadores

2050 00

5 cantos afi ados, polimento fi no, com punho.

Conteúdo: Raspadores N. Art. 2051 31, 2051 32, 2051 33, 2051 34,

2051 35, 2051 36, 2051 37, 2051 38 e 2051 39

Jogo de escareadores

2053 00

5 cantos afi ados, polimento fi no,

com punho serrilhado.

Ø: 1,0, 1,1, 1,2, 1,4, 1,6 e 1,8 mm

Escareadores para bicos

2840 20

Com punho plástico, para a limpeza de bicos.

Ø do escareadores: 0,05, 0,08, 0,10, 0,15, 0,20, 0,25, 0,30, 0,35, 0,40, 0,45, 0,50 e 0,55 mm

6 = 1 jogo 25 g

(17)

C

16 NOVO

NOVO

Assistente para armações parafusadas

2269 00

• Lâmina separadora e protetora para encurtar os pinos de fi xação (1,4 e 1,8 mm) na lente

• Fio náilon (diâmetro máximo 1,0 mm) pode ser encurtado diretamente na lente

• Apropriado também para retirar restos de Policarbonato que perduram na lente após o corte na facetadora

55 x 20 mm 1 g 1

Ferramenta para retirar pinos de ﬁ xação,

laranja ou azul

2267 . . Cor Azul Laranja N. Art. 2267 10 2267 11 1 1 7 g 7 g 75 x 25 x 10 mm 75 x 25 x 10 mm

Conjunto de ferramenta para retirar pinos

de ﬁ xação de óculos parafusadas

2267 50

• Para retirar facilmente pinos ou restos de pinos de fi xação da lente • Encaixa perfeitamente para todas as armações com pinos de 1,4 mm e

1,8 mm e distâncias usuais entre os furos

75 x 25 x 10 mm 7 g 2

NOVO

(18)

C

17

1 1 1

Medidor de furos 1,0 a 1,6

1718 11

Medidor de furos de alta qualidade:

• Para medir rapidamente o diâmetro de furos em lentes • Com pontas arredondadas, para facilitar a medição • 6 Pontas com diâmetro: 1,0, 1,2, 1,3, 1,4, 1,5, e 1,6 mm

Ø externo: 65 mm 10 g 1

Este suporte está sendo fabricado exclusivamente para B&S. O corpo sólido do suporte possui um formato pouco comum, mas fornece uma serie de vantagens práticas. Apertos em parafusos podem ser realizados de maneira segura sem daniﬁ car a mesa. Seu acabamento bonito chama atenção e reforça o trabalho proﬁ ssional adiante do cliente. Componentes como parafusos, plaquetas, etc., podem ser postos na cavidade no meio do suporte. Todo mundo que experimentou esta novidade, fi cou impressionado!

Ponta de reposição

Pé x altura: 80 x 80 mm

Suporte de aluminio

1729 00

• Suporte de borracha, antiderrapante

• Para fornecer apoio seguro na hora de apertar parafusos • Protege mesas e evita arranhões e danos

• Cavidade para parafusos

• Suporte fi rme com corpo massiço de aluminio • Apoio de borracha para evitar danos à armação • Pode ser fi xado na mesa através de um parafuso M6

• Ferramenta útil e moderno para o setor de montagem e/ou loja

300 g

Ponta com cabo

1718 00

Cónico, com cabo de plástico, ajuda a posicionar a charneira

para colocação do parafuso. 1718 01Para a ponta com cabo

N. Art. 1718 00.

Anel de borracha

de reposição

1729 01

Para apoio do N. Art. 1729 00.

2

(19)

C

18 Quebra canto para furos

2266 10

Adequado para suportes de ferramentas N. Art. 2069 00, 2068 00 e 2065 00. Diâmetro de encaixe: 1,32 mm

1

Esta ferramenta desenvolvida na frança é indispensável na montagem de armações três peças. Através de giros simples com esta ferramenta diamantada é alcançado um chanfro de proteção ao redor do furo. Em questão de segundos reduz-se drásticamente o risco de estalos e/ou quebra.

Quebra canto para furos

2266 01

Para chanfrar os cantos dos furos. Através da forma especial e da camada de diamante de alta qualidade os cantos dos furos são trabalhados com facilidade. Recomendamos a utilização desta ferramenta apenas para lentes orgânicas, expl. CR-39, Policarbonato e Trivex.

100 mm 25 g 1

NOVO

Ferramenta para chanfrar

os cantos dos furos

2266 20

• Para chanfrar os cantos das perfurações • Através do formato especial pode-se trabalhar

rápido e eﬁ caz com pouca pressão • Aprofundar furos também é possível • Efeito ótimo e preciso com rotação no

sentido horário

Recomendamos esta ferramenta para lentes CR 39, Policarbonato e Trivex.

71 mm 7 g 1

Ferramenta auxiliar

para armações parafusadas

2268 . .

Chave de porca e Cortador de parafusos.

2268 00

• Para todas as porcas usuais com 6 cantos, diâmetro externo máximo de 2,7 mm • Para encurtar parafusos com diâmetro

de 1,2 mm

2268 01

• Para todas as porcas tipo estrela, diâmetro externo máximo de 2,5 mm

• Para encurtar parafusos com diâmetro de 1,4 mm

70 mm 6 g 1

Conjunto de ferramenta

para armações parafusadas

2268 50

• Conjunto de ferramentas práticas para armações parafusadas acompanhado por um estojo rígido que pode ser trancado • Contém o N. Art. 2268 00 e 2268 01 uma

ferramenta auxiliar para diâmetros de rosca 1,2 mm e 1,4 mm e o N. Art. 2266 20 ferramenta para chanfrar perfurações

(20)

C

19

1

Gancho para nylon

1719 00

Facilita a colocação das lentes em armações fi o nylon. 13 g 105 mm 110 mm 2 g 122 mm 5 g 1 110 mm 2 g 110 mm 2 g 1 1 1

Fresa manual para hastes

e extremidades de parafusos

2216 00

Para trabalhar charneiras e o fi nal dos parafusos.

Fresa manual

2220 . .

Para fresar/rebaixar charneiras de hastes ou talões.

Diâmetro da fresa N. Art. 2220 03: 3,0 mm Diâmetro da fresa N. Art. 2220 04: 3,5 mm

Fresa para cabeça de rebite

2221 02

Para chanfrar rebites e fi nais de parafusos.

Fresa para extremidade

de parafuso

2271 25

Não apropriada para fresagem em parafusos de aço.

Diâmetro de encaixe: 2,5 mm

A primeira imagem mostra a fresa no formato original. A segunda imagem na escala 2:1. As ferramentas N. Art. 2217 03 (página C 25), 2216 00 e 2271 25 são adequadas para materiais como alpaca e latão Se estas ferramentas forem utilizadas para fresar parafusos de aço, poderão ocorrer danos imediatos às mesmas, provocando também a perda da garantia.

(21)

C

20

1 1

Ferramentas para abrir rosca

1962 . .

Pontas afi adas, endurecidas e de alta qualidade. Veja a tabela para efectuar pedidos.

Punho para ferramentas

de abrir rosca

1736 . .

Em plástico, com marcação do diâmetro da respectiva ferramenta. Veja a tabela para efectuar pedidos.

Jogo de ferramentas para abrir rosca

1980 00

Em caixa de madeira.

Conteúdo: 9 abridores de rosca com punho nos tamanhos: M 0,80,

M 1,00, M 1,10, M 1,20, M 1,30, M 1,40, M 1,50, M 1,60, M 1,70, 1 ponta com cabo N. Art. 1718 00 e 1 espaço vazio

Jogo de ferramentas para abrir rosca

1981 00

Em uma caixa plástica azul para organização des abridores de rosca.

Conteúdo: 3 abridores de rosca N. Art. 1962 08, 1962 10, 1962 12,

1962 13, 1962 14 e 1 suporte universal para ferramentes de abrir rosca N. Art. 2062 00

85 mm 10 g Diâmetro da rosca M 0,80 mm M 1,00 mm M 1,10 mm M 1,20 mm M 1,30 mm M 1,40 mm M 1,50 mm M 1,60 mm M 1,70 mm M 2,00 mm N. Art. da ferramenta 1962 08 1962 10 1962 11 1962 12 1962 13 1962 14 1962 15 1962 16 1962 17 1962 20 N. Art. do punho 1736 08 1736 10 1736 11 1736 12 1736 13 1736 14 1736 15 1736 16 1736 17 –* 3 3 3 3 3 3 3 3 3 3 1 1 1 1 1 1 1 1 1 Figura ampliada Diâmetro de encaixe 1,45 mm 1,45 mm 1,45 mm 1,45 mm 1,45 mm 1,45 mm 1,70 mm 1,95 mm 1,95 mm 2,40 mm

(22)

C

21

2264 00 2240 48 2240 49 2240 04 2240 41 2240 37 2240 39 2240 42 2240 05 2240 07 2240 11 2240 15 2240 19 2240 29 2240 31 2240 32 2240 33 2240 34 85 g 66 x 58 x 66 mm

Sortido de ferramentas pequenas

2240 55

Para utilização em armações de óculos. Acompanha caixa prática para guardar as ferramentas.

Conteúdo: 1 fresa diamantada, 2 corpos abrasivos diamantados, 2 fresas turbo,

2 fresas para cavidades, serra circular (10 peças) inclusive mandril, 3 corpos abrasivos, 1 escova circular de latão, 2 feltros para polimento, 4 corpos de silicone para polimento

com excepção de N. Art. 2240 37 que têm diâmetro de encaixe = 3,0 mm

1

N. Art. Forma e tipo Utilização Dimensões Rotaçõas

mm rpm

2264 00 Fresa diamantada Para abrir fendas em lentes de óculos 5 x 0,6 15.000–18.000 1 2240 48 Abrasivo diamantado, granada Para lixar e planar 1,8 Ø 30.000 1 2240 49 Abrasivo diamantado, cônico Para lixar e planar 1,6 Ø 30.000 1 2240 04 Turbofresa, com ponta cônica Para metais, plásticos e madeira 6 x 12 8.000–12.000 1 2240 41 Fresa de aço, forma de chama Para metais, plásticos e madeira 6 Ø 8.000–12.000 1 2240 37 Fresa, faceta Para a cava da armação 17 x 21 2.000–4.000 1 2240 39 Fresa, triangular Para a cava da armação 10 x 2 2.000–4.000 1 2240 42 Serra circular (10 peças)

inclusive mandril Para serrar metal e plástico 22 x 0,8 30.000 1 2240 05 Corpo abrasivo, redondo Para metais não endurecidos e ligas de aço 5 Ø 20.000–30.000 1 2240 07 Corpo abrasivo, roda Para metais não endurecidos e ligas de aço 6 Ø x 2,8 20.000–30.000 1 2240 11 Corpo abrasivo, forma cilíndrica Para metais não endurecidos e ligas de aço 2,5 x 6,5 20.000–30.000 1 2240 15 Escova circular de latão Para trabalhar em pontos de solda 21 x 1,8 10.000 1 2240 19 Escova de lã Para polimento de plástico e cerâmico 20 x 3 8.000 1 2240 29 Escova de ﬂ anela Para polimento de plástico e metal 20 Ø 5.000 1 2240 31 Corpo de silicone, médio, alfi nete Para polimento de plástico, metal e cerâmica 4,5 x 12 7.000–10.000 1 2240 32 Corpo de silicone, médio, circular Para polimento de plástico, metal e cerâmica 11 x 2 7.000–10.000 1 2240 33 Corpo de silicone, fi no, alfi nete Para polimento de alto brilho de ligas de metal 5 x 10 7.000–10.000 1 2240 34 Corpo de silicone, fi no, circular Para polimento de alto brilho de ligas de metal 14 x 2,5 7.000–10.000 1

(23)

C

22

N. Art. 2038 05 2038 06 2038 07 2038 08 2038 09 2038 10 2038 11 2038 12 2038 13 2038 14 2038 15 2038 16 Diâmetro de encaixe 2,34 mm 2,34 mm 2,34 mm 2,34 mm 2,34 mm 2,34 mm 2,34 mm 2,34 mm 2,34 mm 2,34 mm 2,34 mm 2,34 mm Diâmetro 0,5 mm 0,6 mm 0,7 mm 0,8 mm 0,9 mm 1,0 mm 1,1 mm 1,2 mm 1,3 mm 1,4 mm 1,5 mm 1,6 mm 2 2 2 2 2 2 2 2 2 2 2 2

Brocas espirais HSS, especial

2038 . .

Para extrair parafusos de aço, bem como furar titânio, CR-39 e lentes Transistions. Especialmente desenvolvido para a perfuração de materiais resistentes. Vida útil muito alta.

Rotação recomendada: 1.400 a 10.000 rpm Utilização: Plásticos, policarbonato, aço,

titânio, metais nobres

Também faz parte do conjunto N. Art. 2038 50 (veja abaixo). 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 Diâmetro 0,5 mm 0,6 mm 0,7 mm 0,8 mm 0,9 mm 1,0 mm 1,1 mm 1,2 mm 1,3 mm 1,4 mm 1,5 mm 1,6 mm 1,7 mm 1,8 mm 2,0 mm Diâmetro de encaixe 0,5 mm 0,6 mm 0,7 mm 0,8 mm 0,9 mm 1,0 mm 1,1 mm 1,2 mm 1,3 mm 1,4 mm 1,5 mm 1,6 mm 1,7 mm 1,8 mm 2,0 mm N. Art. 2033 05 2033 06 2033 07 2033 08 2033 09 2033 10 2033 11 2033 12 2033 13 2033 14 2033 15 2033 16 2033 17 2033 18 2033 20

Brocas espirais HSS

2033 . .

Com encaixe cilíndrico, corte à direita. Rotação recomendada: 500 a 3.000 rpm Utilização: Plásticos e metais nobres

Conjunto de brocas espirais HSS

2038 50

12 brocas espirais HSS de alta qualidade N. Art. 2038 . .

inclusive caixas organizadores.

Conteúdo: 2 brocas espirais de cada um dos diâmetros: 0,8, 1,0, 1,1, 1,2,

1,3 e 1,4 mm N. Art. 2037 10 2037 12 2037 14 2037 16 Diâmetro de encaixe 2,34 mm 2,34 mm 2,34 mm 2,34 mm Diâmetro 1,0 mm 1,2 mm 1,4 mm 1,6 mm 1 1 1 1

Brocas para metal duro

2037 . .

Apropriada especialmente para extrair parafusos de aço das charneiras.

Rotação recomendada: 10.000 a 15.000 rpm Utilização: Parafusos de aço

As brocas N. Art. 2037 . . possuem uma cabeça de alta resistência fi xada por solda. Recomendamos pressão baixa e refrigeração.

Conselho de utilização

A primeira imagem mostra a broca no formato original. A segunda imagem na escala 2:1.

Indicação

115 g

(24)

C

23

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 Diâmetro 0,8 mm 0,9 mm 1,0 mm 1,1 mm 1,2 mm 1,3 mm 1,4 mm 1,5 mm 1,6 mm 1,7 mm 1,8 mm 1,9 mm 2,0 mm 2,1 mm 2,2 mm 2,3 mm Diâmetro de encaixe 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm 3,175 mm N. Art. 2035 08 2035 09 2035 10 2035 11 2035 12 2035 13 2035 14 2035 15 2035 16 2035 17 2035 18 2035 19 2035 20 2035 21 2035 22 2035 23

Broca especial para lentes orgânicas

2035 . .

A broca possui superfícies polidas e garante perfurações bem acabadas. Apropriado idealmente para a perfuração de lentes orgânicas, inclusive Policarbonato e Trivex.

Material: Metal endurecido

Rotação recomendada: 1.000 a 5.000 rpm Utilização: Plásticos, policarbonato e Trivex

Favor veja o conjunto de brocas e fresas N. Art. 2035 50 na página C 24 e nosso conjunto de brocas N. Art. 2035 60 (veja abaixo).

Conjunto de brocas especial para lentes orgânicas

2035 60

Conteúdo: 10 brocas (0,8, 0,9, 1,0, 1,1, 1,2, 1,3, 1,4, 1,6, 1,8 e 2,0 mm)

Descrição da broca veja em cima.

Estojo de plástico semitransparente incluso.

1 1 1 1 1 1 1 1 1 1 Diâmetro da fresa 0,6 mm 0,7 mm 0,8 mm 0,9 mm 1,0 mm 1,1 mm 1,2 mm 1,3 mm 1,4 mm 1,6 mm

Comprimento da área diamantada

3,0 mm 3,0 mm 4,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 5,0 mm 6,0 mm N. Art. 2212 06 2212 07 2212 08 2212 09 2212 10 2212 11 2212 12 2212 13 2212 14 2212 16

Fresas especiais para lentes orgânicas

2212 . .

Para fresar lentes orgânicas, inclusive Policarbonato e Trivex. Fresa de alta qualidade com duplo-corte e forma especial que proporciona superfícies lisas e se destaca através da sua durabilidade.

As fresas N. Art. 2212 . . fazem parte do conjunto N. Art. 2035 50 na página C 24.

Material: Metal endurecido Diâmetro de encaixe: 3,175 mm

38 mm

Brocas e fresas especiais para lentes orgânicas

Brocas e fresas «Made in Germany». Produtos de qualidade para resultados de qualidade. Durabilidade, desgaste mínimo e precisão fazem valer todo centavo investido nesta ferramenta. Não se deixe enganar por cópias baratas. Confi e na qualidade!

60 g

(25)

C

24 Conjunto de brocas e fresas especial

para lentes orgânicas

2035 50

Conteúdo: 6 brocas (0,8, 1,0, 1,2, 1,4, 1,6 e 2,0 mm) e

4 fresas (1,0, 1,2, 1,4 e 1,6 mm)

Dados detalhados das brocas e das fresas na página C 23.

1 1 1 1 1 1 1 1 Diâmetro 1,2 mm 1,4 mm 1,6 mm 1,8 mm Diâmetro de encaixe 2,34 mm 2,34 mm 2,34 mm 2,34 mm N. Art. 2260 12 2260 14 2260 16 2260 18 Diâmetro 1,0 mm 1,2 mm Diâmetro de encaixe 2,34 mm 2,34 mm N. Art. 2044 10 2044 12

Broca espiral diamantada

2044 . .

Para perfurar cristal e cerâmica.

Rotação recomendada: apróx. 20.000 rpm Comprimento da área diamantada: 6,2 mm

Broca diamantada

2260 . .

Para perfurar cristal e cerâmica.

Rotação recomendada: 15.000 a 18.000 rpm Comprimento da área diamantada: 6,0 mm

Disco abrasivo diamantado

2263 00

Dimensões do disco: 22 x 0,60 mm Diâmetro de encaixe: 2,35 mm

Rotação recomendada: apróx. 15.000 a 18.000 rpm

Fresa diamantada

2264 00

Para entalhar as margens das lentes e armações.

Para a utilização em conjunto com o «mágico dos parafusos» N. Art. 2886 70 (veja página A 34).

Diâmetro de encaixe: 2,35 mm Dimensões do cilindro: 5,0 x 0,6 mm

Rotação recomendada: apróx. 15.000 a 18.000 rpm

A primeira imagem mostra a broca no formato original. A segunda imagem na escala 2:1.

Os corpos abrasivos N. Art. 2260 . ., 2263 00 e 2264 00 são ferramen-tas de elevada velocidade e deverão ser utilizadas com o máximo de velocidade possível, a melhor rotação encontra-se entre 15.000 e 18.000 rpm. Para a refrigeração utiliza-se, exclusivamente, água

em quantidade abundante. 60 g

86 x 10 x 53 mm 1

Indicação

Deve-se fazer pouca pressão para que as ferramentas girem sempre livremente e o desgaste seja limitado ao mínimo. Interrompa, por exemplo, a perfuração várias vezes e limpe os resíduos que se acumulam no furo.

(26)

C

25 Fresa para hastes

2217 03

Para fresar/rebaixar charneiras de hastes ou talões.

Diâmetro da fresa: 3,0 mm Diâmetro de encaixe: 3,0 mm

Fresa vertical

2237 50

Para fresagem dos furos em armações de acetato para o embutimento das charneiras. Diâmetro da fresa: 5,0 mm Diâmetro de encaixe: 3,0 mm Diâmetro da fresa 3,0 mm 3,5 mm 4,0 mm 4,5 mm 5,0 mm Diâmetro de encaixe 3,0 mm 3,0 mm 3,0 mm 3,0 mm 3,0 mm N. Art. 2236 30 2236 35 2236 40 2236 45 2236 50

Fresa de cone duplo

2265 . .

Para fresar a forma para colagem de pedras strass N. Art. 0900 50 e 0900 51. Para chanfrar as bordas dos furos em lentes orgânicas. (Também para Policarbonato e Trivex.)

35 mm 1

35 mm 1 23 mm 1

44,5 mm 1

Fresa para charneira

2236 . .

Com 4 lâminas de corte.

Para rebaixar/aprofundar a cavidade para recepção da charneira em armações de acetato.

Fresa para extremidade

de parafuso

2215 18

Apropriada para parafusos de aço, atão e argento. Diâmetro exterior: 1,8 mm Diâmetro interior: 1,4 mm Diâmetro de encaixe: 2,34 mm

Fresa de ranhura

2211 . .

Para fresar ranhuras e entalhes em lentes de material plástico (também Policarbonato e Trivex).

Diâmetro de encaixe: 2,35 mm

44,5 mm 37 mm 1

A primeira imagem mostra a fresa no formato original. A segunda imagem na escala 2:1.

2

Indicação

Diâmetro da fresa 1,9 mm 2,3 mm 2,7 mm 4,0 mm Diâmetro de encaixe 2,34 mm 2,34 mm 2,34 mm 2,34 mm N. Art. 2265 19 2265 23 2265 27 2265 40

Comprimento da área diamantada

3,5 mm 5,5 mm 6,0 mm 6,0 mm 5,5 mm Diâmetro da fresa 0,8 mm 1,0 mm 1,2 mm 1,4 mm 2,1 mm N. Art. 2211 08 2211 10 2211 12 2211 14 2211 21

Favor aprecia também os nossos sortido de pedras strass na página G 13.

(27)

C

26

90 mm 10 g 80 x 6 mm 15 g 90 mm 25 g 100 mm 37 g 100 mm 34 g 100 mm 34 g 1 1 1 1 1 1

Punho de fixação

2062 00

Com punho e botão em plástico, especial para ferramentas de abrir roscas. Intervalo de fixação: 1,5 a 2,0 mm

Punho para fixação

2068 00

Com 2 pinças intercambiáveis em aço temperado.

Intervalo de fixação: 0,7 a 1,0 e 1,4 a 2,1 mm

Punho para fixação

de escareadores

2065 00

Em latão niquelado.

Intervalo de fixação: 1,0 a 2,0 mm

Punho para fixação de precisão

2069 00

Com 2 pinças intercambiáveis em aço, punho plástico preto com cabeça redonda, a segunda

pinça é guardada dentro do punho.

O espaço vazio do punho pode ser utilizado para guardar pinças e ferramentas.

Intervalo de fixação: 0 a 1,5 e 1,5 a 2,5 mm

Punho para fixação de precisão

2070 00

Intervalo de fixação extra grande. Podem ser engatadas ferramentas com diâmetros de encaixe de a 3,2 mm. O punho oco pode ser utilizado também para guardar outras ferramentas.

Intervalo de fixação: 2,5 a 3,2 mm

Punho para fixação

de ferramentas

2067 00

Pinça de pressão, mola de fixação e botão giratório. Para limas com ponta de agulha, diamantadas, raspadores, brocas pequenas e escareadores cónicos.

(28)

C

27

1 1 1 ₁ 1 1 1

Punho para limas, vermelho

1735 10 • Formato anatômico • Evita cançaso e criação de bolhas • Adequado para limas de 100 a 150 mm de comprimento • Material: Plástico robusto anti-derrapante • comprimento do punho: 100 mm • Encaixe: 4–7 mm, não precisa ser alargado

Punho para limas, azul

1735 90 • Material: Plástico robusto anti-derrapante • Comprimento do punho: 90 mm • Encaixe: 4 mm 34 g 19 g 170 g

Raspador manual de cavidade

2073 10

Ajustável para qualquer espessura de armação. Ponta do raspador substituível. Para refazer ou melhorar a cavidade em armações plásticas. Também pode ser utilizado para raspar o aro.

Raspador com três arestas

2071 00

Triangular, para raspar material de armações plásticas, com punho.

Suporte de mesa

para parafusar e limar

1724 00

Para limar o encosto da haste e para parafusar. Pode ser fixado em qualquer tampa de mesa por meio da braçadeira de fixação.

Suporte de mesa

para parafusar e limar

1726 00

Para limar o encosto da haste e para parafusar, em alumínio. Com bloco de borracha. Pode ser fixada em qualquer tampa de mesa, por meio de parafusos.

Suporte de mesa

para parafusar e limar

1725 00

Em madeira de faia.

Punho para limas

1732 . .

(29)

C

28

1 1

1

Exclusivo na B&S e feito na suiça. Não pode ser vista a olho nu, a diferença desta lima de quali-dade para outras. Mas quem já utilizou, jamais quer trabalhar sem ela. Ainda não encontramos nada parecido na China.

Lima de precisão

1868 00

Chata, modelo especial B&S

Com 2 diferentes texturas, uma face grossa = textura 1, a outra face média = textura 3, um terço do canto lateral com textura, com punho de plástico.

Textura: 1 e 3

Comprimento da área com textura: 100 mm

Lima de precisão

1867 00

Com 2 diferentes texturas, uma face grossa = textura 1, a outra face média = textura 3, um terço do canto lateral com textura.

Textura: 1 e 3

Lima de precisão

1865 00

Com 2 diferentes texturas, uma face grossa = textura 1, a outra face média = textura 3, canto lateral sem textura.

Textura: 1 e 3

2,8 mm 188 mm 32 g 2,8 mm 143 mm 22 g 3,2 mm 170 mm 40 g

Para a limpeza recomendamos a nossa escova de limas N. Art. 3516 00 na página E 8.

(30)

C

29

1 1 1 1

Lima de precisão

1870 12

Lenticular (oval, com ponta fi na). Textura: 2

Lima de precisão

1878 . .

Semiredonda, com ponta fi na.

N. Art. 1878 01 Textura: 1 N. Art. 1878 02 Textura: 2 Comprimento da área com textura: 125 mm

Lima de precisão

1882 . .

Oval, curvatura regular e bordas arredondadas. Para trabalhar plástico.

N. Art. 1882 11 Textura: 1 N. Art. 1882 13 Textura: 3

Lima para madeira

1899 00

(31)

C

30 Jogo de limas

1849 00

Para trabalhos em materiais plásticos.

Em estojo de plástico, formas diferentes (plana paralela, semiredonda, triangular, quadrangular, redonda, plana pontiaguda, lenticular, tipo faca). Diversas texturas entre 1 e 3.

Jogo de limas

1849 60

Para trabalhos em materiais plásticos.

Em estojo de plástico, formas diferentes (plana paralela, semiredonda, triangular, quadrangular, redonda, plana pontiaguda).

Textura: 2, comprimento da área com textura: 70 mm

Jogo de limas diamantadasnt

1801 50

Ideal para trabalhar aço, vidro e materiais cerâmicos.

Em estojo de plástico, formas diferentes (plana paralela, triangular, quadrangular, redonda, plana pontiaguda, oval, chata de dois gumes, lenticular, semiredonda, em forma de faca).

Comprimento do diamantado: 50 mm

140 mm 91 g 12

140 mm 93 g 10 140 mm 50 g 6

NOVO

Conjunto de limas extrafi nas

1848 50

Versão extra delgada e de fácil manejo com textura extrafi na para utilizar em plásticos.

Inclusive estojo de plástico, formas variadas (plana, meia lua, triangular, quadrangular, redondo, chato pontudo).

Textura: 1, comprimento da textura: 50 mm

(32)

C

31

1

2

3

4

5

6

1

6

5

4

3

2 1849 61 cónico

1849 62 chata

1849 63 quadrangular

1849 64 triangular

1849 65 plana pontiaguda

1849 66 lenticular

Limas

1849 . . Textura: 2 14 g 140 mm 2 1 0,5 mm 3 g 75 x 9 mm 120 mm 1 g 180 mm 28 g

Lima

1852 02 Lenticular. Textura: 2

Limas para furos

em lentes e charneiras

1853 . .

Redonda, cilíndrica. Textura: 3

Lima para refazer fendas

em parafusos

1860 15

Sem punho. Textura: 4

Comprimento das áreas com textura: 75 mm Espessura central: 0,55 mm

Espessura das áreas com textura: 0,30 mm _{N. Art.}

(33)

C

32 Lâminas de reposição

para N. Art. 1602 10

1602 15 3

Reservamos-nos possíveis alterações nas cores!

Indicação

74 g

155 mm 1

Escalpelo com punho de metal

1602 10

Ferramenta prática para cortes precisos de fi os nylon, folhas prismáticas, etc., através da lâmina extremamente afi ada.

Punho de metal com 3 pontas. Comprimento da lâmina: 35 mm

Tesoura multi-uso

1607 00

• Com punho revestido em plástico, para o recorte de gabaritos e lentes orgânicas • Corte de forma serra

Tesoura para papel

1609 10

Lãminas retilineas, pintada em preto, junção por parafuso.

15 g

150 mm 1

75 g

(34)

C

33

Quality Product Made in Germany 1 1 1 Imagem em tamanho reduzido Figura ampliada

Tesoura

1613 00

Em aço inoxidável, ajustável através de parafuso. Também para pessoas canhotas.

Corta vidro de

rodinhas de aço

2634 00

Corte especial, qualidade superior.

Corta vidro em

forma anatômica

2637 00

Em metal, sistema Ohlhanns, forma anatómica. Para cortar vidro (lentes de cristal).

Roda de corte universal

2239 00

(35)

C

34

1

Este torno especial possui uma construção especial que multiplica a sua versatilidade. É mais um produto de qualidade alemã que é produzido sob encomenda. O torno é feito em escala limitada especialmente para os trabalhos do laboratório de ótica. A articulação esférica possibilita a movimentação em todas as direções. Suportes de borracha intercambiáveis ajudam fixar sem danificar a peça.

Torno com articulação esférica

2105 20

Fixação rápida para trabalhar em qualquer posição. Com proteção de borracha nos mordentes. Largura dos mordentes: 40 mm

Abertura: 65 mm

Espessura máxima da mesa: 50 mm

Torno com articulação esférica

2106 00

Adapta-se a qualquer situação de trabalho.

Giratório lateralmente a 90° e em volta de seu eixo em 360°. Mordentes: Lisas e substituíveis

Profundidade: 38 mm Largura dos mordentes: 50 mm Abertura: 48 mm

Espessura máxima da mesa:

80 mm

Suportes de borracha

2117 01

Adequado para N. Art. 2106 00.

Mordentes de feltro

2121 10

Adesão magnética aos mordentes do torno.

Mordentes de alumínio

2121 15

Colocação simples para qualquer tipo de torno.

60 x 8 x 10 mm 16 g 1

1,5 kg

1,68 kg

(36)

C

35

1 1 1 1 1 1

Bigorna para ópticos

1730 10

Cromada a alto brilho, com furo, 1 terminal redondo e 1 plano.

260 mm 80 g

Martelo para rebitar

1781 10

Acabamento em metal «Gun», cabeça redonda, punho de madeira.

Martelo para rebitar

1772 00

Cabo em metal, bi-color, superfícies do martelo arredondadas, 1 lado em metal e outro em plástico.

Conjunto para trabalho com serras de recorte

2151 00

Para madeira e plástico, completo com 1 arco, 1 base para trabalho, 1 pinça de fixação, 1 jogo de lâminas do tipo N. Art. 2196 03 (6 peças)

2

Jogo de parafusos suplentes

2158 01

Para o arco de serra, completo com arruelas e porcas. 1 jogo contém: 2 porcas, 2 arruelas e 2 parafusos

Base para trabalho com serras para recorte

2160 00

Com duas pinças de fixação e base reforçada.

Pinças de fixação suplentes

2160 01

Lâminas de serra para recorte

2196 . .

Aplicação em metal, azul.

N. Art.

2196 01 0,5 mm 130 mm 12

2196 02 0,7 mm 130 mm 12

2196 03 1,0 mm 130 mm 12

Lâminas de serra para recorte

2199 . .

Para materiais plásticos, corta em todas as direções, preto.
