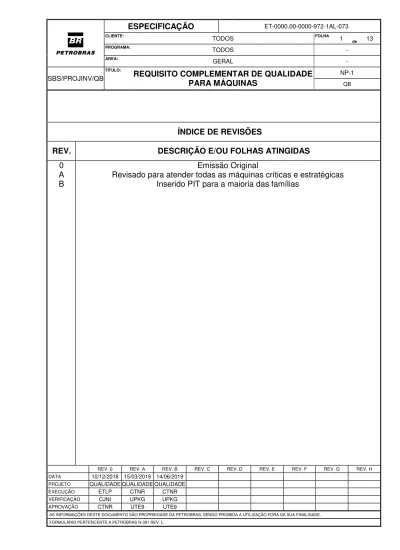

REQUISITO COMPLEMENTAR DE QUALIDADE PARA MÁQUINAS ÍNDICE DE REVISÕES

(1)

ESPECIFICAÇÃO

ET-0000.00-0000-972-1AL-073

CLIENTE:

TODOS

FOLHA

1

_de

13

PROGRAMA:

TODOS

-

ÁREA:

GERAL

-

SBS/PROJINV/QB

TÍTULO:

REQUISITO COMPLEMENTAR DE QUALIDADE

PARA MÁQUINAS

NP-1

QB

ÍNDICE DE REVISÕES

REV.

DESCRIÇÃO E/OU FOLHAS ATINGIDAS

0 A

B

Emissão Original

Revisado para atender todas as máquinas críticas e estratégicas

Inserido PIT para a maioria das famílias

REV. 0

REV. A

REV. B

REV. C

REV. D

REV. E

REV. F

REV. G

REV. H

DATA

10/12/2018 15/03/2019 14/06/2019

PROJETO

QUALIDADE QUALIDADE QUALIDADE

EXECUÇÃO

ETLP

CTNR

VERIFICAÇÃO

CJNI

UPKG

APROVAÇÃO

CTNR

UTE9

AS INFORMAÇÕES DESTE DOCUMENTO SÃO PROPRIEDADE DA PETROBRAS, SENDO PROIBIDA A UTILIZAÇÃO FORA DA SUA FINALIDADE. FORMULÁRIO PERTENCENTE A PETROBRAS N-381 REV. L.

(2)

ESPECIFICAÇÃO

Nº

ET-0000.00-0000-972-1AL-073

REV.

B

FOLHA

2

_de

13

TÍTULO:

REQUISITO COMPLEMENTAR DE QUALIDADE

PARA MÁQUINAS

NP-1

QB

ÍNDICE

1. OBJETIVO

3 2. REFERÊNCIAS

3 3. DEFINIÇÕES

4 4. PLANEJAMENTO DA INSPEÇÃO DE FABRICAÇÃO

4 4.1 Eventos Testemunhados e Observados

4 4.2 Plano de Inspeção e Testes (PIT) e Procedimentos de Teste

5 4.3 Data Book

6 5. EXECUÇÃO DA INSPEÇÃO

6 6. MANUSEIO, PRESERVAÇÃO, ARMAZENAMENTO E EXPEDIÇÃO

7

(3)

ESPECIFICAÇÃO

Nº

ET-0000.00-0000-972-1AL-073

REV.

B

FOLHA

3

_de

13

TÍTULO:

REQUISITO COMPLEMENTAR DE QUALIDADE

PARA MÁQUINAS

NP-1

QB

1. OBJETIVO

Esta Especificação Técnica estabelece os requisitos mínimos complementares de

qualidade para fornecimento de MÁQUINAS para indústrias petroquímicas, de gás

e de petróleo, a serem atendidos em compras diretas ou indiretas, destinadas à

instalação em unidades industriais, de exploração e produção, de superfície da

PETROBRAS e suas subsidiárias.

Os requisitos aqui estabelecidos são complementares à

ET-0000.00-0000-972-1AL-001 - Requisito Geral de Qualidade.

Este documento se aplica às famílias de bens com Requisito de Qualificação

Técnica (RQT) no CADASTRO PETROBRAS.

Os requisitos aqui estabelecidos aplicam-se às seguintes famílias de material:

FAMÍLIA

ESCOPO DA FAMÍLIA

98009814

Bomba de Combate à Incêndio NFPA 20

98010176

Bomba centrífuga ASME B73.1

98010177

Bomba centrífuga ASME B73.2

98010178

Bomba alternativa API 7K, RP7L

98010179

Bomba centrífuga API 685

98010180

Bomba rotativa duplo parafuso para fluidos multifásicos

98010182

Bomba centrifuga API 610

98010216

Bomba alternativa API 674

98010586

Multiplicadores e redutores de velocidade API 613

98010766

Compressor parafuso

98010805

Compressor alternativo

98011254

Compressor centrífugo API 672

98011255

Compressor centrífugo API 617

98011496

Turbina a gás aeroderivada

98011498

Turbina a vapor API 611

98011499

Turbina a vapor API 612

98011504

Turbina industrial a gás (Heavy Duty)

2. REFERÊNCIAS

ET-0000.00-0000-972-1AL-001 - Requisito Geral de Qualidade

ET-0000.00-0000-972-1AL-002 – RCQ Equipamentos de Caldeiraria, Tubulação e

Acessórios

(4)

ESPECIFICAÇÃO

Nº

ET-0000.00-0000-972-1AL-073

REV.

B

FOLHA

4

_de

13

TÍTULO:

REQUISITO COMPLEMENTAR DE QUALIDADE

PARA MÁQUINAS

NP-1

QB

3. DEFINIÇÕES

As definições adotadas neste documento estão apresentadas na

ET-0000.00-0000-972-1AL-001 e ABNT NBR 16278. Adicionalmente, o seguinte termo é utilizado no

presente documento:

• Ponto de Auditoria – PA (Auditing Point)

Evento crítico no ciclo fabril onde é requerida auditoria por parte da PETROBRAS

durante a execução da respectiva atividade. Não é caracterizado como Hold Point.

O fornecedor deve convocar o setor Qualidade de Bens da PETROBRAS com

antecedência de 10 (dez) dias corridos para contratos nacionais e 30 (trinta) dias

corridos para contratos internacionais. A convocação deverá ser feita por e-mail.

Preferencialmente, a definição dos pontos de auditoria será comunicada pela

PETROBRAS. O Ponto de Auditoria pode ser definido pela PETROBRAS durante a

realização do PMM.

O Teste da Unidade Completa deve ser definido como PA para a PETROBRAS

quando esse teste fizer parte do escopo de fornecimento.

4. PLANEJAMENTO DA INSPEÇÃO DE FABRICAÇÃO

4.1. Eventos Testemunhados e Observados

As determinações definidas no item 4.1 são aplicáveis para o Fornecedor e

Subfornecedor.

Os eventos a serem testemunhados e observados pelo Responsável pela Inspeção

de Fabricação devem obedecer ao especificado nos documentos contratuais (RM,

FD, ET, Lista de Esclarecimentos, etc). Quando os documentos contratuais não

especificarem os eventos a serem testemunhados e observados, o RIF deverá

acompanhar os eventos conforme especificados no ANEXO I.

Quando o escopo de fornecimento incluir equipamentos acessórios (motores,

válvulas, conexões, tubulações, vasos de pressão, etc), o Responsável pela

Inspeção de Fabricação deverá acompanhar os eventos previstos no RGQ ou RCQ

conforme definido na TABELA 1.

As Folhas de Dados e Desenhos Gerais de Conjunto devem estar no status

aprovado pela PETROBRAS antes do acompanhamento de eventos

testemunhados e observados.

(5)

ESPECIFICAÇÃO

Nº

ET-0000.00-0000-972-1AL-073

REV.

B

FOLHA

5

_de

13

TÍTULO:

REQUISITO COMPLEMENTAR DE QUALIDADE

PARA MÁQUINAS

NP-1

QB

Os eventos previstos como HP ou WP somente poderão ser acompanhados após a

aprovação do PIT e do respectivo procedimento.

Todos procedimentos de testes, previstos como HP ou WP, devem ter a aprovação

pelo Responsável da Inspeção de Fabricação.

Os eventos de verificação de Data Book (Seção 3) e de Inspeção Final deverão

sempre ser testemunhados (HP) pelo Responsável da Inspeção de Fabricação.

4.2. Plano de Inspeção e Testes (PIT) e Procedimentos de Testes

O PIT deverá contemplar as atividades indicadas nos documentos contratuais

(Normas, RM, FD, ET, Lista de Esclarecimentos, etc). O ANEXO I contempla as

atividades mínimas para o PIT de máquinas.

Quando o ANEXO I não contemplar o equipamento, o FORNECEDOR deve usá-lo

como um guia para elaboração do PIT.

O PIT deve estar no status aprovado pelo Responsável da Inspeção de Fabricação

antes do início da fabricação dos respectivos equipamentos.

Quando o escopo de fornecimento incluir equipamentos acessórios (motores,

válvulas, conexões, tubulações, vasos de pressão, etc), o PIT deverá contemplar as

atividades mínimas previstas no RGQ ou RCQ conforme definido na TABELA 1.

Caso o FORNECEDOR realize atividades além daquelas previstas nos requisitos

contratuais, o FORNECEDOR deverá incluir estas atividades no PIT.

O FORNECEDOR deverá emitir o PIT para aprovação do Responsável pela

Inspeção de Fabricação.

O FORNECEDOR deverá identificar no PIT a extensão do seu acompanhamento

em eventos de inspeção nos SUBFORNECEDORES.

O FORNECEDOR deverá prover um PIT para os demais equipamentos além do

equipamento principal, quando um pacote estiver sendo fornecido. (Ex.: Painel,

acionador, sistema de selagem, sistema de lubrificação e etc). Esses PIT deverão

ter aprovação do Responsável da Inspeção de Fabricação. O fornecedor poderá

prover um único PIT contemplando todos os equipamentos do escopo de

fornecimento.

(6)

ESPECIFICAÇÃO

Nº

ET-0000.00-0000-972-1AL-073

REV.

B

FOLHA

6

_de

13

TÍTULO:

REQUISITO COMPLEMENTAR DE QUALIDADE

PARA MÁQUINAS

NP-1

QB

Os testes realizados em SUBFORNECEDORES, quando previsto nos documentos

contratuais (Especificação Técnica, Folha de Dados, etc.), deverão ser

testemunhados (HP), ou observados (WP), conforme estabelecido nos requisitos

contratuais, pelo Responsável da Inspeção de Fabricação. O respectivo

procedimento de teste e PIT deverão ser aprovados pelo Responsável da Inspeção

de Fabricação antes da realização do teste.

TABELA 1 – REQUISITOS APLICÁVEIS PARA EQUIPAMENTOS ACESSÓRIOS

4.3. Data Book

O FORNECEDOR deverá prover um Data Book (Seção 3) constando todos os

documentos previstos no PIT (Procedimentos aprovados pelo Responsável da

Inspeção de Fabricação, certificados e relatórios emitidos).

Os certificados de calibração dos instrumentos de fornecimento deverão fazer parte

do Data Book.

Não existe a necessidade do Data Book conter os certificados de calibração dos

instrumentos utilizados nos testes do fornecedor.

5. EXECUÇÃO DA INSPEÇÃO

O FORNECEDOR deverá deixar disponível o PIT e os Procedimentos, devidamente

aprovados pelo Responsável da Inspeção de Fabricação para a execução das

inspeções.

O FORNECEDOR deverá deixar disponível todas as normas aplicáveis para

consulta durante as inspeções.

EQUIPAMENTOS

RGQ

RCQ

VÁLVULAS

APLICÁVEL PARA

TODOS OS

EQUIPAMENTOS

ET-0000.00-0000-972-1AL-023

CALDEIRARIA,

TUBULAÇÕES E

ACESSÓRIOS

ET-0000.00-0000-972-1AL-002

INSTRUMENTAÇÃO

NÃO APLICÁVEL

PAINEL

MOTORES

ELÉTRICOS

(7)

ESPECIFICAÇÃO

Nº

ET-0000.00-0000-972-1AL-073

REV.

B

FOLHA

7

_de

13

TÍTULO:

REQUISITO COMPLEMENTAR DE QUALIDADE

PARA MÁQUINAS

NP-1

QB

O FORNECEDOR deverá deixar disponível toda a instrumentação devidamente

calibrada e com seus certificados de calibração de qualquer instrumento de teste ou

medição para realização das inspeções.

6. MANUSEIO, PRESERVAÇÃO, ARMAZENAGEM E EXPEDIÇÃO

Os requisitos mínimos de preservação, armazenagem e expedição devem atender

os documentos contratuais.

(8)

ESPECIFICAÇÃO

Nº

ET-0000.00-0000-972-1AL-073

REV.

B

FOLHA

8

_de

13

TÍTULO:

REQUISITO COMPLEMENTAR DE QUALIDADE

PARA MÁQUINAS

NP-1

QB

ANEXO I – REQUISITOS MÍNIMOS PARA O PIT DE MÁQUINAS

(9)

1 RD RD RD RD RD RD RD RD RD 3.1 2 RD RD RD RD RD RD RD RD RD 3.1 3 RD RD RD RD RD RD RD 3.1 4 RD RD RD RD RD RD RD RD RD 3.1 5 RD RD RD RD RD RD RD RD 3.1 6 RD RD RD RD RD 7 RD RD RD RD RD 8 RD RD RD RD 3.1 9 RD RD RD RD RD 3.1 10 RD RD 3.1 11 RD RD RD RD 12 RD RD RD RD 13 RD RD RD RD 2.1 14 RD RD RD RD 15 RD RD RD 3.1 16 RD RD RD RD 17 RD RD RD RD RD RD 3.1 18 RD RD RD 3.1 19 RD 3.1 20 RD 3.1 21 HP WP 3.2 22 HP 3.2 23 HP 3.2 24 HP 3.2 25 HP 26 HP 3.2 27 RD 3.2 28 HP 3.2 29 HP 3.2 30 RD 31 HP 3.2 32 HP HP 2.1 33 RD 3.1 34 RD 3.1 35 HP HP HP HP 2.1 36 RD 2.1 37 HP

REV. Nº DATA ELABORADO VERIFICADO APROVADO

CLIENTE:

NOTAS RELACIONADAS APROVAÇÃO DO FORNECEDOR APROVAÇÃO DO RIF

PA (Ponto de Auditoria) - Evento crítico no ciclo fabril onde é requerida auditoria por parte da PETROBRAS durante a execução da respectiva atividade. Não é caracterizado como Hold Point. O fornecedor deve convocar o setor Qualidade de Bens da PETROBRAS com antecedência de 10 (dez) dias corridos para

contratos nacionais e 30 (trinta) dias corridos para contratos internacionais. A convocação deverá ser feita por e-mail. Preferencialmente, a definição dos pontos de auditoria será comunicada pela PETROBRAS. O Ponto de Auditoria pode ser definido pela PETROBRAS durante a realização do PMM.

ATUAÇÃO DO RESPONSÁVEL PELA INSPEÇÃO DE FABRICAÇÃO

C LA SS IF IC A D O R A N A V A L

NORMAS APLICÁVEIS: ITENS DO PC:

3 - APÓS O TESTE HIDROSTÁTICO DEVE SER REALIZADO A INSPEÇÃO VISUAL EXTERNA E INTERNA E O DIMENSIONAL DOS FLANGES 2 - OS CONJUNTOS GIRANTES SOBRESSALENTES DEVEM TER OS MESMOS TESTES DO ROTOR PRINCIPAL, QUANDO APPLICÁVEL.

TAG/MODELO/NÚMERO DE SÉRIE: DESENHO DO CONJUNTO GERAL:

DESCRIÇÃO DOS ITENS:

PROCEDIMENTOS E/OU INSTRUÇÕES TÉCNICAS A C O P LA M EN TO

4 - DEVE SER FORNECIDO O RELATÓRIO DE MONTAGEM E FOLGAS PARA A BOMBA COMPLETA.

TESTE HIDROSTÁTICO (3) RAIXO X / ULTRASSOM (1)

INSPEÇÃO VISUAL DAS SOLDAS

CERTIFICADO DE CALIBRAÇÃO CERTIFICADO PARA ÁREA CLASSIFICADA (1) INSPEÇÃO DIMENSIONAL (4)

PA

TESTE DOS ESFORÇOS NOS BOSCAIS (1) TESTE PNEUMÁTICO

ANÁLISE DO DATA BOOK

1 - QUANDO APLICÁVEL OU ESPECIFICADO.

PINTURA (ESPESSURA FINAL E ADERÊNCIA) (1) TESTE DA UNIDADE COMPLETA (1)

DATA: ASSINATURA: PRÉ-ALINHAMENTO (1) PROCEDIMENTOS DE END (1) A U D IT O R IA P ET R O B R A S IM P EL ID O R C A R C A Ç A E T A M P A DUREZA (1) IN ST R U M EN TO S D E FO R N EC IM EN TO

LÍQUIDO PENETRANTE / PARTÍCULA MAGNÉTICA (1)

MAPA DE REPAROS (Reparos maiores) (1)

TESTE DE NPSH (1)

ATIVIDADES DE INSPEÇÃO DE FABRICAÇÃO

C O N JU N TO G IR A N TE EI X O

DESMONTAGEM APÓS TESTE (1)

RD (Revisão de Documento) - Revisão Documental: é o evento de inspeção, no ciclo fabril do fornecedor, em que serão gerados documentos (procedimentos, registros, certificados, relatórios, etc.) a serem apresentados ao órgão inspetor como documentação técnica na inspeção final.

CERTIFICADO DE CONFORMIDADE

WP (Ponto Observado) - Ponto de Observação: é o evento de inspeção, no ciclo fabril do fornecedor, em que este notificará o responsável pela inspeção de fabricação, dentro dos prazos contratuais, visando a análise, verificação ou testemunho de eventos acordados no Plano de Inspeção e Testes, sem que o

processo fabril seja interrompido.

HP (Ponto Testemunhado) - Ponto de Espera: é o evento de inspeção, no ciclo fabril do fornecedor, em que este notificará o responsável pela inspeção de fabricação, dentro dos prazos contratuais, visando a análise, verificação ou testemunho dos mesmos e sem o qual o processo de fabricação não pode

continuar. RM: ANÁLISE QUÍMICA ENSAIOS MECÂNICOS INSPEÇÕES E ENSAIOS DESMAGNETIZAÇÃO (1) C ER TI FI C A D O (B S EN 1 02 04 ) DATA: RUNOUT (ELÉTRICO E MECÂNICO) (1)

HISTÓRICO DE REVISÕES

BALANCEAMENTO (1)

INCLUIR O NOME DO FORNECEDOR NESTA CÉLULA

FD(s): ASSINATURA: B A SE REV.: FOLHA : 01 de 01 ES TO JO S, P A R A FU SO S E P O R C A S P LA Q U ET A S LOGOTIPO DO FABRICANTE TRATAMENTO TÉRMICO (1) I T E M COMPONENTES CRÍTICOS EPS/RQPS/RQS (SOLDAGEM) IDENTIFICAÇÃO POSITIVA DE MATERIAL (1)

PLANO DE INSPEÇÃO E TESTES (PIT) PARA BOMBAS

CRITÉRIO DE ACEITAÇÃO PC: ET(s): A N ÉI S D E D ES G A ST E TU B U LA Ç Õ ES A U X IL IA R ES SE LO C A IX A D E M A N C A IS SO B R ES SA LE N TE S (2 ) B O M B A C O M P LE TA Nº DO PIT: OBSERVAÇÕES INSPEÇÃO VISUAL PRESERVAÇÃO

INSPEÇÃO FINAL (DIMENSIONAL E VISUAL) TESTE DE PERFORMANCE

QUALIFICAÇÃO DE PESSOAL (END) (1)

QUALIFICAÇÃO DE PESSOAL (SOLDAGEM) (1)

QUALIFICAÇÃO DE PESSOAL (VISUAL DE SOLDA) (1)

QUALIFICAÇÃO DE PESSOAL (DIMENSIONAL) (1)

QUALIFICAÇÃO DE PESSOAL (PINTURA) (1) TESTE MECÂNICO

(10)

1 RD RD RD RD RD RD RD RD RD RD RD RD RD RD RD RD 3.1 2 RD RD RD RD RD RD RD RD RD RD RD RD RD RD RD RD 3.1 3 RD RD RD RD RD RD RD RD RD RD RD RD RD 3.1 4 RD RD RD RD RD RD RD RD RD RD RD RD RD RD RD RD 3.1 5 RD RD RD RD RD RD RD RD RD RD RD RD RD RD 3.1 6 RD RD RD RD 7 RD RD RD RD 8 RD RD RD RD 3.1 9 RD RD RD RD 3.1 10 RD 3.1 11 RD RD RD 12 RD RD RD 13 RD RD RD RD RD RD RD RD RD RD RD RD 2.1 14 RD RD RD 15 RD RD RD 3.1 16 RD 17 RD 3.1 18 RD RD 3.1 19 HP WP 3.2 20 HP 3.2 21 HP 3.2 22 HP 3.2 23 HP 3.2 24 HP 3.2 25 HP 3.2 26 HP 27 WP HP 3.2 28 HP 3.2 29 RD 30 HP 3.2 31 HP HP 2.1 32 RD 3.1 33 RD 3.1 34 HP HP HP 2.1 35 RD 2.1 36 HP

REV. Nº DATA ELABORADO VERIFICADO APROVADO MEDIÇÃO DO VOLUME MORTO

C A R C A Ç A E T A M P A P EÇ A D IS TA N C IA D O R A P IS TÃ O A N ÉI S D E D ES G A ST E TESTE DE VAZAMENTO DE GÁS TESTE DE DESLOCAMENTO DOS PISTÕES

ANÁLISE DO DATA BOOK

H A ST E D O P IS TÃ O B IE LA V IR A B R Q U IM V Á LV U LA MEDIÇÃO DE RUNOUT CERTIFICADO DE CALIBRAÇÃO CERTIFICADO PARA ÁREA CLASSIFICADA (1) INSPEÇÃO FINAL (DIMENSIONAL E VISUAL) CERTIFICADO DE CONFORMIDADE QUALIFICAÇÃO DE PESSOAL (PINTURA) (1) PINTURA (ESPESSURA FINAL E ADERÊNCIA) (1) PRESERVAÇÃO

PRÉ-ALINHAMENTO (1) DEFLEXÃO TESTE MECÂNICO DESMONTAGEM APÓS TESTE (1) TESTE DE ESTANQUEIDADE BALANCEAMENTO (1) TESTE HIDROSTÁTICO (3) INSPEÇÃO VISUAL DAS SOLDAS

QUALIFICAÇÃO DE PESSOAL (DIMENSIONAL) (1) INSPEÇÃO DIMENSIONAL (4)

INSPEÇÃO VISUAL

QUALIFICAÇÃO DE PESSOAL (VISUAL DE SOLDA) (1) MAPA DE REPAROS (Reparos maiores) (1) EPS/RQPS/RQS (SOLDAGEM)

QUALIFICAÇÃO DE PESSOAL (SOLDAGEM) (1) LÍQUIDO PENETRANTE / PARTÍCULA MAGNÉTICA (1) RAIXO X / ULTRASSOM (1)

IDENTIFICAÇÃO POSITIVA DE MATERIAL (1) PROCEDIMENTOS DE END (1) QUALIFICAÇÃO DE PESSOAL (END) (1) DUREZA (1) TRATAMENTO TÉRMICO (1) ENSAIOS MECÂNICOS C A IX A D E M A N C A IS

ATIVIDADES DE INSPEÇÃO DE FABRICAÇÃO ATUAÇÃO DO RESPONSÁVEL PELA INSPEÇÃO DE FABRICAÇÃO

ES TO JO S, P A R A FU SO S E P O R C A S P LA Q U ET A S IN ST R U M EN TO S D E FO R N EC IM EN TO INSPEÇÕES E ENSAIOS ANÁLISE QUÍMICA C R U ZE TA P IN O D A C R U ZE TA C A M IS A

PC: CLIENTE: DESENHO DO CONJUNTO GERAL:

A U D IT O R IA P ET R O B R A S C LA SS IF IC A D O R A N A V A L SO B R ES SA LE N TE S (2 ) C O M P R ES SO R C O M P LE TO B A SE V O LA N TE CRITÉRIO DE ACEITAÇÃO TAG/MODELO/NÚMERO DE SÉRIE: FD(s): I T E M COMPONENTES CRÍTICOS C IL IN D R O E C A B EÇ O TE

DESCRIÇÃO DOS ITENS: RM: TU B U LA Ç Õ ES A U X IL IA R ES C ER TI FI C A D O (B S EN 1 02 04 )

PROCEDIMENTOS E/OU INSTRUÇÕES TÉCNICAS

LOGOTIPO DO FABRICANTE

INCLUIR O NOME DO FORNECEDOR NESTA CÉLULA

Nº DO PIT: REV.:

PLANO DE INSPEÇÃO E TESTES (PIT) PARA COMPRESSORES ALTERNATIVOS

FOLHA : 01 de 01

APROVAÇÃO DO FORNECEDOR APROVAÇÃO DO RIF

ASSINATURA: ASSINATURA:

HISTÓRICO DE REVISÕES

1 - QUANDO APLICÁVEL OU ESPECIFICADO.

DATA:

2 - OS CONJUNTOS GIRANTES SOBRESSALENTES DEVEM TER OS MESMOS TESTES DO ROTOR PRINCIPAL, QUANDO APPLICÁVEL. 3 - APÓS O TESTE HIDROSTÁTICO DEVE SER REALIZADO A INSPEÇÃO VISUAL EXTERNA E INTERNA E O DIMENSIONAL DOS FLANGES 4 - DEVE SER FORNECIDO O RELATÓRIO DE MONTAGEM E FOLGAS PARA O COMPRESSOR COMPLETO.

DATA:

ET(s): NORMAS APLICÁVEIS: ITENS DO PC:

continuar.

WP (Ponto Observado) - Ponto de Observação: é o evento de inspeção, no ciclo fabril do fornecedor, em que este notificará o responsável pela inspeção de fabricação, dentro dos prazos contratuais, visando a análise, verificação ou testemunho de eventos acordados no Plano de Inspeção e Testes, sem que o

NOTAS RELACIONADAS

(11)

1 RD RD RD RD RD RD RD RD RD RD RD RD 3.1 2 RD RD RD RD RD RD RD RD RD RD RD RD 3.1 3 RD RD RD RD RD RD RD RD RD RD 3.1 4 RD RD RD RD RD RD RD RD RD RD RD RD 3.1 5 RD RD RD RD RD RD RD RD RD RD 3.1 6 RD RD RD RD RD RD 7 RD RD RD RD RD RD 8 RD RD RD RD RD RD 3.1 9 RD RD RD RD RD RD 3.1 10 RD RD RD 3.1 11 RD RD RD RD RD 12 RD RD RD RD RD 13 RD RD RD 2.1 14 RD RD RD RD RD 15 RD RD RD RD RD 3.1 16 RD RD RD 17 RD RD RD RD 3.1 18 RD RD RD 3.1 19 RD 3.1 20 RD 3.1 21 HP 3.2 22 HP 3.2 23 HP HP WP 3.2 24 HP 3.2 25 HP HP 3.2 26 HP 3.2 27 HP 3.2 28 HP 3.2 29 HP 3.2 30 HP 31 HP 3.2 32 HP 3.2 33 HP 3.2 34 HP 35 HP 3.2 36 HP HP 37 RD 3.1 38 RD 3.1 39 HP HP HP HP 3.2 40 HP 3.2 41 HP

OBSERVAÇÕES

TESTE DA UNIDADE COMPLETA PA

TESTE DE RESPOSTA AO DESBALANCEAMENTO (1) TESTE DE ESTABILIDADE (1) C A IX A D E M A N C A IS TESTE DE VAZAMENTO DE GÁS (1) TESTE DE HÉLIO (1) DESMAGNETIZAÇÃO (1) TESTES OPCIONAIS

ANÁLISE DO DATA BOOK PRESERVAÇÃO CERTIFICADO DE CALIBRAÇÃO CERTIFICADO PARA ÁREA CLASSIFICADA (1) INSPEÇÃO FINAL (DIMENSIONAL E VISUAL) CERTIFICADO DE CONFORMIDADE QUALIFICAÇÃO DE PESSOAL (PINTURA) (1) PINTURA (ESPESSURA FINAL E ADERÊNCIA) (1) PRÉ-ALINHAMENTO (1)

DESMONTAGEM APÓS TESTE TESTE MECÂNICO TESTE DE PERFORMANCE (1) TESTE HIDROSTÁTICO (3) RUNOUT (ELÉTRICO E MECÂNICO)

TESTE DE SOBREVELOCIDADE CONTATO (AZUL DA PRÚSSIA) BALANCEAMENTO (1) (Baixa e alta rotação) INSPEÇÃO DIMENSIONAL (4) INSPEÇÃO VISUAL DAS SOLDAS

QUALIFICAÇÃO DE PESSOAL (DIMENSIONAL) (1) QUALIFICAÇÃO DE PESSOAL (VISUAL DE SOLDA) (1) EPS/RQPS/RQS (SOLDAGEM)

QUALIFICAÇÃO DE PESSOAL (SOLDAGEM) (1) INSPEÇÃO VISUAL

MAPA DE REPAROS (Reparos maiores) (1) RAIXO X / ULTRASSOM (1) QUALIFICAÇÃO DE PESSOAL (END) (1) LÍQUIDO PENETRANTE / PARTÍCULA MAGNÉTICA (1) IDENTIFICAÇÃO POSITIVA DE MATERIAL (1) PROCEDIMENTOS DE END (1) TRATAMENTO TÉRMICO (1) DUREZA (1) ENSAIOS MECÂNICOS IN ST R U M EN TO S D E FO R N EC IM EN TO SO B R ES SA LE N TE S (2 ) A C O P LA M EN TO C O M P R ES SO R C O M P LE TO M A N C A IS P LA Q U ET A S INSPEÇÕES E ENSAIOS ANÁLISE QUÍMICA CRITÉRIO DE ACEITAÇÃO LU V A C ER TI FI C A D O (B S EN 1 02 04 ) (B S EM 1 02 04 )

PROCEDIMENTOS E/OU INSTRUÇÕES TÉCNICAS B U C H A TU B U LA Ç Õ ES A U X IL IA R ES ES TO JO S, P A R A FU SO S E P O R C A S B A SE I T E M COMPONENTES CRÍTICOS C A R C A Ç A IM P EL ID O R EI X O D IF U SO R

PC: CLIENTE: DESENHO DO CONJUNTO GERAL: TAG/MODELO/NÚMERO DE SÉRIE:

FD(s): DESCRIÇÃO DOS ITENS:

RM:

INCLUIR O NOME DO FORNECEDOR NESTA CÉLULA

PLANO DE INSPEÇÃO E TESTES (PIT) PARA COMPRESSORES CENTRÍFUGOS

FOLHA : 01 de 01

continuar.

HISTÓRICO DE REVISÕES WP (Ponto Observado) - Ponto de Observação: é o evento de inspeção, no ciclo fabril do fornecedor, em que este notificará o responsável pela inspeção de fabricação, dentro dos prazos contratuais, visando a análise, verificação ou testemunho de eventos acordados no Plano de Inspeção e Testes, sem que

o processo fabril seja interrompido.

A U D IT O R IA P ET R O B R A S C LA SS IF IC A D O R A N A V A L TA M B O R D E B A LA N C EA M EN TO C O N JU N TO G IR A N TE SE LO

PA (Ponto de Auditoria) - Evento crítico no ciclo fabril onde é requerida auditoria por parte da PETROBRAS durante a execução da respectiva atividade. Não é caracterizado como Hold Point. O fornecedor deve convocar o setor Qualidade de Bens da PETROBRAS com antecedência de 10 (dez) dias corridos

para contratos nacionais e 30 (trinta) dias corridos para contratos internacionais. A convocação deverá ser feita por e-mail. Preferencialmente, a definição dos pontos de auditoria será comunicada pela PETROBRAS. O Ponto de Auditoria pode ser definido pela PETROBRAS durante a realização do PMM.

1 - SOMENTE QUANDO APLICÁVEL OU ESPECIFICADO. ASSINATURA: ASSINATURA:

2 - OS CONJUNTOS GIRANTES SOBRESSALENTES DEVEM TER OS MESMOS TESTES DO ROTOR PRINCIPAL, QUANDO APPLICÁVEL. 3 - APÓS O TESTE HIDROSTÁTICO DEVE SER REALIZADO A INSPEÇÃO VISUAL EXTERNA E INTERNA E O DIMENSIONAL DOS FLANGES 4 - DEVE SER FORNECIDO O RELATÓRIO DE MONTAGEM E FOLGAS PARA O COMPRESSOR COMPLETO.

(12)

1 RD RD RD RD RD RD RD RD RD 3.1 2 RD RD RD RD RD RD RD RD RD 3.1 3 RD RD RD RD RD RD RD RD RD 3.1 4 RD RD RD RD RD RD RD 3.1 5 RD RD RD RD RD 6 RD RD RD RD RD 7 RD RD RD RD RD 3.1 8 RD RD RD RD RD 3.1 9 RD RD RD 3.1 10 RD RD RD RD RD 11 RD RD RD RD RD 12 RD RD RD RD 2.1 13 RD RD RD RD RD 14 RD RD RD 3.1 15 RD RD RD 16 RD RD RD RD 3.1 17 RD RD RD 3.1 18 RD 3.1 19 RD 3.1 20 HP 3.2 21 HP WP 3.2 22 HP 3.2 23 HP 3.2 24 HP 3.2 25 HP 3.2 26 HP 27 HP 3.2 28 HP 3.2 29 HP 3.2 30 HP 3.2 31 HP 3.2 32 HP 33 HP 3.2 34 HP HP 35 RD 3.1 36 RD 3.1 37 HP HP HP HP 3.2 38 HP 3.2 39 HP

NOTAS RELACIONADAS APROVAÇÃO DO FORNECEDOR

TESTE DO GOVERNADOR

TESTE DE DESARME POR SOBREVELOCIDADE TESTES OPCIONAIS

TESTE DA UNIDADE COMPLETA PA

PRESERVAÇÃO CERTIFICADO DE CALIBRAÇÃO CERTIFICADO PARA ÁREA CLASSIFICADA (1) INSPEÇÃO FINAL (DIMENSIONAL E VISUAL) CERTIFICADO DE CONFORMIDADE ANÁLISE DO DATA BOOK

QUALIFICAÇÃO DE PESSOAL (PINTURA) (1) PINTURA (ESPESSURA FINAL E ADERÊNCIA) (1) PRÉ-ALINHAMENTO (1)

TESTE DE RESPOSTA AO DESBALANCEAMENTO (1) DESMONTAGEM APÓS TESTE (1)

TESTE MECÂNICO TESTE DE PERFORMANCE (1) TESTE DE VAZAMENTO DE JUNTA (1) RUNOUT (ELÉTRICO E MECÂNICO) (1) CONTATO (AZUL DA PRÚSSIA) (1) DESMAGNETIZAÇÃO (1)

TESTE HIDROSTÁTICO (3)

BALANCEAMENTO (1) (Baixa e alta rotação) INSPEÇÃO DIMENSIONAL (4) INSPEÇÃO VISUAL DAS SOLDAS

MAPA DE REPAROS (Reparos maiores) (1) RAIXO X / ULTRASSOM (1) QUALIFICAÇÃO DE PESSOAL (END) (1) LÍQUIDO PENETRANTE / PARTÍCULA MAGNÉTICA (1) IDENTIFICAÇÃO POSITIVA DE MATERIAL (1) PROCEDIMENTOS DE END (1) TRATAMENTO TÉRMICO (1) ENSAIOS MECÂNICOS ANÁLISE QUÍMICA A U DI TO R IA P ET R O B R A S C LA SS IF IC A DO R A N A V A L C ER TI FI C A DO (B S EN 1 0 2 0 4 ) (B S EM 1 0 2 0 4 ) OBSERVAÇÕES IN ST R U M EN TO S DE FO R N EC IM EN TO INSPEÇÕES E ENSAIOS SO B R ES SA LE N TE S (2 ) A C O P LA M EN TO CRITÉRIO DE ACEITAÇÃO I T E M COMPONENTES CRÍTICOS C A R C A Ç A C O R P O DE V Á LV U LA DI SC O S P A LH ET A S EI X O

PROCEDIMENTOS E/OU INSTRUÇÕES TÉCNICAS C O N JU N TO G IR A N TE C A IX A DE M A N C A IS TU B U LA Ç Õ ES DE P R O C ES SO S E A U X IL IA R ES ES TO JO S, P A R A FU SO S E P O R C A S B A SE TU R B IN A C O M P LE TO M A N C A IS P LA Q U ET A S

FD(s): ET(s): DESCRIÇÃO DOS ITENS:

RM:

INCLUIR O NOME DO FORNECEDOR NESTA CÉLULA

PLANO DE INSPEÇÃO E TESTES (PIT) PARA TURBINA A VAPOR

FOLHA : 01 de 01

4 - DEVE SER FORNECIDO O RELATÓRIO DE MONTAGEM E FOLGAS PARA O COMPRESSOR COMPLETO.

NORMAS APLICÁVEIS: ITENS DO PC:

continuar.

HISTÓRICO DE REVISÕES WP (Ponto Observado) - Ponto de Observação: é o evento de inspeção, no ciclo fabril do fornecedor, em que este notificará o responsável pela inspeção de fabricação, dentro dos prazos contratuais, visando a análise, verificação ou testemunho de eventos acordados no Plano de Inspeção e Testes, sem que o

DATA: DATA:

APROVAÇÃO DO RIF

2 - OS CONJUNTOS GIRANTES SOBRESSALENTES DEVEM TER OS MESMOS TESTES DO ROTOR PRINCIPAL, QUANDO APPLICÁVEL. 3 - APÓS O TESTE HIDROSTÁTICO DEVE SER REALIZADO A INSPEÇÃO VISUAL EXTERNA E INTERNA E O DIMENSIONAL DOS FLANGES

(13)

1 RD RD RD RD RD RD 3.1 2 RD RD RD RD RD RD 3.1 3 RD RD RD RD 3.1 4 RD RD RD RD RD RD 3.1 5 RD RD RD RD RD 3.1 6 RD RD RD RD 7 RD RD RD RD 8 RD RD RD RD 3.1 9 RD RD RD RD 3.1 10 RD 3.1 11 RD RD RD 12 RD RD RD 13 RD RD 2.1 14 RD RD RD 15 RD RD RD 3.1 16 RD RD 17 RD RD RD 3.1 18 RD RD 3.1 19 HP WP 3.2 20 HP 3.2 21 HP 3.2 22 HP 3.2 23 HP 3.2 24 HP 3.2 25 HP 3.2 26 HP 27 HP 3.2 28 HP 3.2 29 HP 3.2 30 RD 31 HP 3.2 32 HP HP 2.1 33 RD 3.1 34 RD 3.1 35 HP HP HP HP 2.1 36 RD 2.1 37 HP

REV. Nº DATA ELABORADO VERIFICADO APROVADO OBSERVAÇÕES

4 - DEVE SER FORNECIDO O RELATÓRIO DE MONTAGEM E FOLGAS PARA A BOMBA COMPLETA.

DATA: DATA:

ANÁLISE DO DATA BOOK PRESERVAÇÃO CERTIFICADO DE CALIBRAÇÃO CERTIFICADO PARA ÁREA CLASSIFICADA (1) INSPEÇÃO FINAL (DIMENSIONAL E VISUAL) CERTIFICADO DE CONFORMIDADE QUALIFICAÇÃO DE PESSOAL (PINTURA) (1) PINTURA (ESPESSURA FINAL E ADERÊNCIA) (1) PRÉ-ALINHAMENTO (1)

TESTE OPCIONAIS DESMONTAGEM APÓS TESTE (1) TESTE DE AQUECIMENTO DESMONTAGEM APÓS TESTE (1) TESTE DE VAZAMENTO DE GÁS TESTE MECÂNICO TESTE DE HÉLIO (1) TESTE DE PERFORMANCE (1) TESTE HIDROSTÁTICO (3) BALANCEAMENTO INSPEÇÃO DIMENSIONAL (4) INSPEÇÃO VISUAL DAS SOLDAS

MAPA DE REPAROS (Reparos maiores) (1) RAIXO X / ULTRASSOM (1) QUALIFICAÇÃO DE PESSOAL (END) (1) LÍQUIDO PENETRANTE / PARTÍCULA MAGNÉTICA (1) IDENTIFICAÇÃO POSITIVA DE MATERIAL (1) PROCEDIMENTOS DE END (1) TRATAMENTO TÉRMICO (1) DUREZA (1) ENSAIOS MECÂNICOS INSPEÇÕES E ENSAIOS ANÁLISE QUÍMICA CRITÉRIO DE ACEITAÇÃO I T E M COMPONENTES CRÍTICOS C A R C A Ç A E T A M P A EI X O E R O TO R ES C A IX A D E M A N C A IS TU B U LA Ç Õ ES D E P R O C ES SO S E A U X IL IA R ES ES TO JO S, P A R A FU SO S E P O R C A S

PROCEDIMENTOS E/OU INSTRUÇÕES TÉCNICAS B A SE C O M P R ES SO R C O M P LE TO P LA Q U ET A S IN ST R U M EN TO S D E FO R N EC IM EN TO SO B R ES SA LE N TE S (2 ) A C O P LA M EN TO

RM:

INCLUIR O NOME DO FORNECEDOR NESTA CÉLULA

PLANO DE INSPEÇÃO E TESTES (PIT) PARA COMPRESSORES PARAFUSO

FOLHA : 01 de 01

continuar.

HISTÓRICO DE REVISÕES WP (Ponto Observado) - Ponto de Observação: é o evento de inspeção, no ciclo fabril do fornecedor, em que este notificará o responsável pela inspeção de fabricação, dentro dos prazos contratuais, visando a análise, verificação ou testemunho de eventos acordados no Plano de Inspeção e Testes, sem que o

TESTE DA UNIDADE COMPETA PA

A U D IT O R IA P ET R O B R A S C LA SS IF IC A D O R A N A V A L C ER TI FI C A D O (B S EN 1 02 04 )

(14)

1 RD RD RD RD RD RD 3.1 2 RD RD RD RD RD RD 3.1 3 RD RD RD 3.1 4 RD RD RD RD RD RD 3.1 5 RD RD RD RD RD 3.1 6 RD RD RD RD 7 RD RD RD RD 8 RD RD RD RD 3.1 9 RD RD RD RD 3.1 10 RD 3.1 11 RD RD RD 12 RD RD RD 13 RD RD RD 2.1 14 RD RD RD 15 RD RD RD 3.1 16 RD RD 17 RD RD RD 3.1 18 RD RD 3.1 19 RD 3.2 20 WP 3.2 21 WP 3.2 22 HP HP 3.2 23 HP 3.2 24 HP 3.2 25 HP 3.2 26 HP 3.2 27 HP 3.2 28 RD 29 HP 3.2 30 HP HP 2.1 31 RD 3.1 32 RD 3.1 33 HP HP HP HP 2.1 34 RD 2.1 35 HP

REV. Nº DATA ELABORADO VERIFICADO APROVADO RUNOUT (ELÉTRICO E MECÂNICO)

PRESERVAÇÃO CERTIFICADO DE CALIBRAÇÃO CERTIFICADO PARA ÁREA CLASSIFICADA (1) INSPEÇÃO FINAL (DIMENSIONAL E VISUAL) CERTIFICADO DE CONFORMIDADE ANÁLISE DO DATA BOOK

QUALIFICAÇÃO DE PESSOAL (PINTURA) (1) PINTURA (ESPESSURA FINAL E ADERÊNCIA) (1)

NOTAS RELACIONADAS APROVAÇÃO DO FORNECEDOR

TESTE OPCIONAIS PRÉ-ALINHAMENTO (1)

VERIFICAÇÃO DE FOLGAS (AXIAL E BACKLASH) DESMONTAGEM APÓS TESTE (1) TESTE MECÂNICO TESTE DE ESTANQUEIDADE TESTE DE CONTATO (AZUL DA PRÚSSIA) TESTE HIDROSTÁTICO (3) BALANCEAMENTO INSPEÇÃO DIMENSIONAL (4) INSPEÇÃO VISUAL DAS SOLDAS

MAPA DE REPAROS (Reparos maiores) (1) RAIXO X / ULTRASSOM (1) QUALIFICAÇÃO DE PESSOAL (END) (1) LÍQUIDO PENETRANTE / PARTÍCULA MAGNÉTICA (1) IDENTIFICAÇÃO POSITIVA DE MATERIAL (1) PROCEDIMENTOS DE END (1) TRATAMENTO TÉRMICO (1) DUREZA (1) ENSAIOS MECÂNICOS OBSERVAÇÕES IN ST R U M EN TO S D E FO R N EC IM EN TO INSPEÇÕES E ENSAIOS ANÁLISE QUÍMICA SO B R ES SA LE N TE S (2 ) A C O P LA M EN TO C A IX A D E M A N C A IS CRITÉRIO DE ACEITAÇÃO I T E M COMPONENTES CRÍTICOS C A R C A Ç A E T A M P A EI X O E E N G R EN A G EN S TU B U LA Ç Õ ES A U X IL IA R ES M A N C A IS ES TO JO S, P A R A FU SO S E P O R C A S

DESENHO DO CONJUNTO GERAL: TAG/MODELO/NÚMERO DE SÉRIE:

RM:

A U D IT O R IA P ET R O B R A S C LA SS IF IC A D O R A N A V A L C ER TI FI C A D O (B S EN 1 02 04 ) HISTÓRICO DE REVISÕES WP (Ponto Observado) - Ponto de Observação: é o evento de inspeção, no ciclo fabril do fornecedor, em que este notificará o responsável pela inspeção de fabricação, dentro dos prazos contratuais, visando a análise, verificação ou testemunho de eventos acordados no Plano de Inspeção e Testes, sem que o

INCLUIR O NOME DO FORNECEDOR NESTA CÉLULA

PLANO DE INSPEÇÃO E TESTES (PIT) PARA CAIXA DE ENGENAGENS

FOLHA : 01 de 01

PC: CLIENTE:

4 - DEVE SER FORNECIDO O RELATÓRIO DE MONTAGEM E FOLGAS PARA A CAIXA DE ENGRENAGENS COMPLETA.

continuar.

PROCEDIMENTOS E/OU INSTRUÇÕES TÉCNICAS B A SE C A IX A D E EN G R EN A G EN S C O M P LE TA P LA Q U ET A S DATA: DATA: APROVAÇÃO DO RIF

1 - SOMENTE QUANDO APLICÁVEL. ASSINATURA: ASSINATURA:
