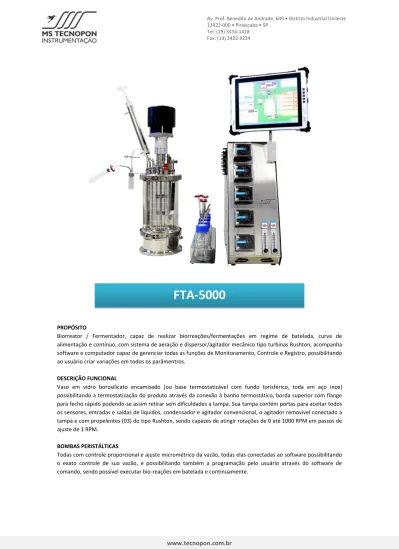

FTA

PROPÓSITO

Biorreator / Fermentador, capaz de realizar biorreações/fermentações em regime de batelada, curva de alimentação e contínuo, com sistema de aeração e dispersor/agitador mecânico tipo turbinas Rushton, acompanha software e computador capaz de gerenciar todas as funções de Monitoramento, Controle e Registro, possibilitando ao usuário criar variações em todos os parâmentros.

DESCRIÇÃO FUNCIONAL

Vaso em vidro borosilicato encamisado (ou base termostatizável com fundo torisférico, toda em aço inox) possibilitando a termostatização do produto através da conexão à banho termostático, borda superior com flange para fecho rápido podendo-se assim retirar sem dificuldades a tampa. Sua tampa contém portas para aceitar todos os sensores, entradas e saídas de líquidos, condensador e agitador convencional, o agitador removível conectado a tampa e com propelentes (03) do tipo Rushton, sendo capazes de atingir rotações de 0 até 1000 RPM em passos de ajuste de 1 RPM.

BOMBAS PERISTÁLTICAS

Todas com controle proporcional e ajuste micrométrico da vazão, todas elas conectadas ao software possibilitando o exato controle de sua vazão, e possibilitando também a programação pelo usuário através do software de comando, sendo possível executar bio-reações em batelada e continuamente.

Sistema de aeração com controle triplo, atuando no Agitador, Compressor de ar externo e Cilindro de O2 ( opcional ), set-point estabelecido pelo usuário com atuação em cascata no caso de leituras abaixo do nível de dissolução de oxigênio desejado.

Sensores de pH, Oxigênio Dissolvido, Temperatura, Nível de espuma, , medindo suas grandezas e enviando para o software possibilitando o monitoramento, controle e registro. Como opção pode-se instalar também senores de CO2 , Turbidez ( densidade microorganismos ) , Balança Eletrônica.

Todas as partes em contanto com o produto são autoclaváveis.

Software com funções de monitoramento de todas as medições (sensores, etc.) inclusive expansões, controle de todos os dispositivos (Bombas, Agitador, Aerador, Interfaces).

Registro de todo o processo de fermentação/biorreação em gráficos de tendência e arquivos compatíveis com outros softwares tais como Excel, possibilitando assim fácil interpretação dos dados. Controle das variáveis, tanto pontual quanto em cascata, através de algoritimos PID.

Capacidade de controle de 1 a 4 unidades simultaneamente pelo computador de comando.

Itens que compõe o equipamento:

Vaso:

 Construído em vidro Borosilicato;

 Flange superior para fecho rápido (também flange inferior para fundo torisférico ) ;  Encamisado para termostatização (termostatizada pela base para fundo torisférico );  Volume Total: 7,5 litros

 Volume Útil de Trabalho: 1,5 a 5 litros;

Tampa:

Em aço inox 316 L flangeada, poços para :  Central para o agitador mecânico;  Aeração;  Adição de nutrientes;  Adição de produto;  Adição de acido;  Adição de base;  Adição de anti-espumante;  Amostragem;  Sangria/retirada;  Sensor de temperatura pt100;  Poço para enchimento com funil

 Chicana em aço inox 316 L (com ângulo ajustável);  Eletrodo para medição de pH;

 Eletrodo para medição de Oxigênio Dissolvido;  Eletrodo para medição de CO2 Dissolvido; (opcional)  Eletrodo para medição de Turbidez; (Opcional)  Sensor de Temperatura tipo PT100;

 Sensor de Espuma;  Válvula de Alívio;  Condensador de Refluxo;  Sensor de pressão;

Agitação:

 Motor Brush-less com controle da velocidade pelo computador;  Rotação de 0 a 1000 RPM com passo de ajuste de 1 RPM;  Fixação na tampa, porém de fácil remoção;

 Haste com três hélices dispersoras tipo Ruston com regulagem de altura; (outros propulsores sob consulta)

Aeração:

Aerador em tubo de aço inox AISI 316 L; Filtro HEPA 0,1 micrometro;

Dupla entrada, com vazão controlável e medição da vazão das entradas através de rotâmetros instalados no painel;

Dupla entrada (O2, N2) com vazão controlável e medição da vazão das entradas através de rotâmetros manuais instalados no painel.

Compressor de ar incorporado no console (vazão de até 10l/min); Condensador de Refluxo:

Condensador de Refluxo Autoclavável em aço inox;

Filtro HEPA 0,1 micrometro (para evitar inóculos na atmosfera) ; Termostatização:

Jaqueta ou Base Torisférica com circulação de água; Banho termostático com faixa de trabalho de 10ºC a 80ºC; Controle PID estabilidade +/- 0.1ºC

Bombas (ultra precisão e estabilidade usando motores brush-less )

02 bombas peristálticas para adição de acido e base ( 0,1 a 200 ml/min ) – Controle automático ou manual do pH.

01 bomba peristáltica para retirada de amostra ( 0,1 a 200 ml/min ) 01 bomba peristáltica para adição de Nutrientes ( 0,1 a 200 ml/min ) 01 bomba peristáltica para anti-espumante ( 0,1 a 1200 ml/min )

01 bomba peristáltica externa para alimentação de matéria prima e nutrientes, drenagem do vaso ( 0,1 a 1200 ml/min)

Todas proporcionais controladas pelo software ( Rotação, Vazão, Totalização em ml) Recipientes para Reagentes e Amostragem

05Frascos 250 ml Autoclaváveis com filtro HEPA 0,1um para , ácido , base , anti-esp, amostragem, nutrição; 02 Frascos de 1000 ml Autoclaváveis com filtro HEPA 0,1um para , ácido , base , anti-esp, amostragem, nutrição;

Sensores

01 Eletrodo de pH Autoclavável, comprimento 220 mm , Mettler Toledo;

01 Eletrodo de Oxigênio Dissolvido Altoclavável Polarográfico , 220mm , Mettler Toledo; 01 Sensor de Temperatura tipo PT 100;

02 Rotâmetros 0 a 100 l/min; 01 Sensor de Nível de Espuma; 01 sensor de pressão

 Automação:

 Interface Touch-Screen integrada ao console,

 04 Portas de Comunicação tipo USB, permitem conexão de vários acessórios, tais como pen-drives, teclado, mouse, etc;

 01 Porta TCP-IP permite o monitoramento remoto do equipamento, permitindo que de qualquer outro computador conectado a Internet se possa monitorar o funcionamento do Bio-reator (não permite o controle, somente monitoramento em paralelo com o computador principal);

 03 Portas Seriais tipo RS232 permitem a instalação e conexão ao software de balanças e outros equipamentos com saída de dados serial;

o Opcional: Tablet móvel com comunicação Wireless; Software:

Os algoritmos criados pela Tecnopon permitem através do software o monitoramento, controle preciso e registro dos dados:

 pH set-point alto e baixo criando faixa de trabalho, controlando automaticamente ou manualmente as bombas peristálticas de ácido e base;

 O2; o Controle em cascata:  Rotação do dispersor,  Acionamento do Compressor de ar  Acionamento de O2;  Espuma;  Temperatura;  Amostragem;

Especificações dos Fermentadores MS Tecnopon

Itens Constituintes Capacidade em Litros

1 Volume do Vaso

Modelo FTA-3000 FTA-5000 FTA-7000 FTA-9000

Capacidade Total 3,75 5,75 8,25 11,50

Volume de Trabalho 1,0 a 3,0 1,5 a 5,0 1,75 a 7,0 2,25 a 10,0

2 Poços na Tampa Tamanho - - - -

3 Dimensões do Vaso para Autoclave

Altura com Filtro - - - -

Altura sem Filtro - - - -

Diâmetro - - - -

4 Dimensões do Vaso com Rack Inclinado

Altura - - - -

Diâmetro - - - -

5 Controlador

Console Principal de Controle

Controla de 1 a 4 vasos simultaneamente em malha fechada. Armazena 10 processos e 8 variáveis em gráfico, por vaso, inclui monitor para interface com o usuário.

Condicionador de

Utilidades -

Display de Interface -

6 Temperatura

Sensor e Indicador Leitura no monitor de controlador com sensor tipo PT-100 Faixa de Trabalho e

Controle De 5 a 80 °C utilizando banho ultra termostático com controle PID

7 Agitação

Drive Motor brushless de alto torque

Indicação Resolução de 1 rpm com leitura no monitor Faixa de Trabalho e

Controle 1 a 1000 rpm com variação menor que 0,1 % Impulsionadores 2 a 3 propulsores Rushton com 6 pás Defletores Quatro chicanas em aço inox. 8

OTR – Taxa de Transferência de Oxigênio

350 mM O2 / Litro / hora ou mais.

9 Exaustão Condensador e Filtro Condensador em aço inox ou vidro borossilicato com filtro tipo HEPA

10 Aeração Sistema de Gas Padrão com rotâmetro para medir a vazão de O2 com opção para outros gases. Entrada de Gas Aerador em anel com filtro tipo HEPA

11 pH

Sensor e Indicador Um eletrodo combinado com leitura digital pelo monitor com resolução de 0,01 pH.

Faixa de Trabalho e

Controle 0 a 14 pH por controle PID 12 OD – Oxigênio

Dissolvido

Sensor e Indicador Um sensor polarográfico de Oxigênio Dissolvido com leitura digital no monitor. 0,1% de resolução.

Faixa de Trabalho e

Controle 0 a 200% por controle PID 13 Outros Sensores Nível de Espuma Um sensor de nível de espuma

Sensores Opcionais É possível adicionar sensores de: Redox, CO2, Pressão, Nível e outros. 14 Bombas

Padrão, Opções e Controle

Equipado com 5 bombas peristálticas, ácido, base, espuma, adição de nutrientes e retirada de amostras. Controladas por Software. Opcional bomba peristáltica externa vazão 1000 ml/min controlada pelo software.

Velocidade 0 a 100 rpm, proporcional com resolução de 0,1 rpm via software 15 Utilidades Eletricidade 230 VAC 50/60 Hz – 15 Ampères

16 Peso Líquido Estação de Controle -

17 Dimensões (larg x prof x alt)

Estação de

Utilidades Computador com as dimensões de ___ larg x ___ prof x ___ alt

18 Conectores de Entrada e Saída e Portas de Comunicação Dispositivos Externos Opcionais

Entradas e saídas analógicas para acionar dispositivos externos, tais como: analizadores, bombas, sensores, etc.

Portas USB Para atualizações de Software e saída de dados. Pode ser conectado a portas seriais em dispositivos tais como alanças, etc

Porta Comunicação Software SCADA / Supervisório Opcional / TCP/IP Monitor Auxiliar Um segundo Display opcional
