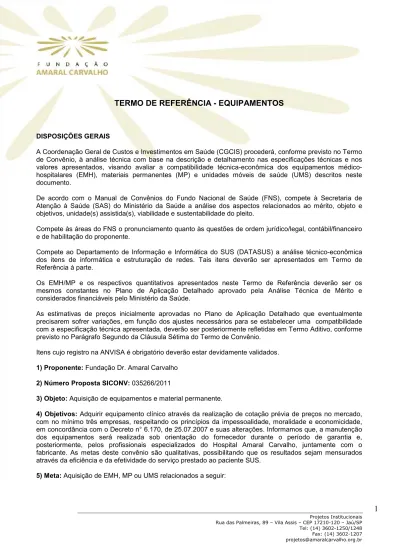

TERMO DE REFERÊNCIA - EQUIPAMENTOS

(1)

Projetos Institucionais Rua das Palmeiras, 89 – Vila Assis – CEP 17210-120 – Jaú/SP Tel: (14) 3602-1250/1248 Fax: (14) 3602-1207 projetos@amaralcarvalho.org.br

1 TERMO DE REFERÊNCIA - EQUIPAMENTOS

DISPOSIÇÕES GERAIS

A Coordenação Geral de Custos e Investimentos em Saúde (CGCIS) procederá, conforme previsto no Termo de Convênio, à análise técnica com base na descrição e detalhamento nas especificações técnicas e nos valores apresentados, visando avaliar a compatibilidade técnica-econômica dos equipamentos médico-hospitalares (EMH), materiais permanentes (MP) e unidades móveis de saúde (UMS) descritos neste documento.

De acordo com o Manual de Convênios do Fundo Nacional de Saúde (FNS), compete à Secretaria de Atenção à Saúde (SAS) do Ministério da Saúde a análise dos aspectos relacionados ao mérito, objeto e objetivos, unidade(s) assistida(s), viabilidade e sustentabilidade do pleito.

Compete às áreas do FNS o pronunciamento quanto às questões de ordem jurídico/legal, contábil/financeiro e de habilitação do proponente.

Compete ao Departamento de Informação e Informática do SUS (DATASUS) a análise técnico-econômica dos itens de informática e estruturação de redes. Tais itens deverão ser apresentados em Termo de Referência à parte.

Os EMH/MP e os respectivos quantitativos apresentados neste Termo de Referência deverão ser os mesmos constantes no Plano de Aplicação Detalhado aprovado pela Análise Técnica de Mérito e considerados financiáveis pelo Ministério da Saúde.

As estimativas de preços inicialmente aprovadas no Plano de Aplicação Detalhado que eventualmente precisarem sofrer variações, em função dos ajustes necessários para se estabelecer uma compatibilidade com a especificação técnica apresentada, deverão ser posteriormente refletidas em Termo Aditivo, conforme previsto no Parágrafo Segundo da Cláusula Sétima do Termo de Convênio.

Itens cujo registro na ANVISA é obrigatório deverão estar devidamente validados. 1) Proponente: Fundação Dr. Amaral Carvalho

2) Número Proposta SICONV: 035266/2011

3) Objeto: Aquisição de equipamentos e material permanente.

4) Objetivos: Adquirir equipamento clínico através da realização de cotação prévia de preços no mercado, com no mínimo três empresas, respeitando os princípios da impessoalidade, moralidade e economicidade, em concordância com o Decreto n° 6.170, de 25.07.2007 e suas alterações. Informamos que, a manutenção dos equipamentos será realizada sob orientação do fornecedor durante o período de garantia e, posteriormente, pelos profissionais especializados do Hospital Amaral Carvalho, juntamente com o fabricante. As metas deste convênio são qualitativas, possibilitando que os resultados sejam mensurados através da eficiência e da efetividade do serviço prestado ao paciente SUS.

(2)

2

Item 01 Nome do Item Secadora de Roupas Quantidade 01

Valores Inicialmente Solicitados (R$) Valores Finais (R$)

Valor Inicial Unitário 27.000,00

Valor Final Total 27.000,00

Valor Final Unitário 27.000,00

Valor Final Total 27.000,00 Especificação Técnica:

A Secadora rotativa destinada à secagem e pré-secagem de roupas em geral, utilizando o sistema de aquecimento a gás para uso profissional, com as seguintes características mínimas e aproximadas abaixo descritas:

O Corpo externo deverá ser de estrutura tipo monobloco, construída em chapa de aço SAE 1020 e revestida com isolante térmico.

O Corpo interno deverá ser confeccionado em chapa de aço ASE 1020 e galvanizado com furos de aproximadamente 08mm, possui metade de sua área perfurada e batedeiras que distribuem uniformemente a roupa.

A porta deverá ser de fibra de vidro resistente ao calor e possibilitar a visualização da roupa em movimento. E ainda possuir, sistema de exaustão de rotor de alumínio fundido, na qual permita a retirada de ar saturado do cesto interno.

A transmissão deverá ser acionada do cesto através de motor elétrico de indução trifásica, com proteção de segurança para as polias tipo V.

Permitir capacidade para até 50 kg de roupas por carga.

Painel de controle das funções deverá fornecer timer e controle de temperatura digital. Emitir alarme sonoro no final da operação.

Unidade Assistida (Local de Instalação): Será instalada na Lavanderia do Hospital Amaral Carvalho.

Item 02

Nome do Item Carro para Transporte de

Materiais

Quantidade 02

O Carro elétrico para transporte de mercadoria é um rebocador ágil e versátil, transporta e reboca, criando otimização e racionalização em suas operações, proporcionando ao operador excelente ergonomia operacional e amplo raio de visão, projetado para deslocamento de cargas em ambiente interno podendo também ser deslocada através de elevadores. Deverá possuir as seguintes características mínimas e aproximadas abaixo descritas:

• Capacidade de transporte de até 150Kg em seu compartimento de carga; • Veículo tipo biga;

• Chassis em aço carbono monobloco;

• Sistema de direção articulado permitindo manobras com operador dentro ou fora do rebocador; • Carenagem em chapa xadrez de aço carbono;

• Pintura eletrostática a pó; • Pneus infláveis sem câmara;

• Plataforma de carga com piso em chapa xadrez em aço carbono; • Laterais tubular revestidas em telas de aço carbono e removíveis; • Proteção lateral e traseira para operador;

• Motorização de 2X750W de corrente contínua e ímã permanente;

• Sistema de transmissão de baixa manutenção, sendo a primária por correia micro-V e secundária por correias V;

• Drive microprocessado de 150ª;

• Sistema de freio motor regenerativo recarregando as baterias sempre que houver desaceleração; • Aceleração linear progressiva de 0 à 12 Km/h;

(3)

3

• Sistema de freio roda dianteira a tambor acionado por manete;

• Freio de estacionamento eletromagnético;

• Baterias tracionárias 2(12Vx110A) recarregáveis, possuindo no mínimo 8 horas de uso e carregador de baterias inteligente 24Vx30A 110/220V ou 380V;

• Sistema elétrico com farol dianteiro, sinaleiras traseiras, buzina e bip de ré.

Unidade Assistida (Local de Instalação): Serão utilizados pelos Centros de Distribuição de Materiais e Medicamentos do Hospital Amaral Carvalho.

Item 03

Nome do Item Aparelho de Raio-x Móvel

Quantidade 01

Equipamento de raio-x na medicina são utilizados nas análises das condições dos órgãos internos, pesquisas de fraturas, câncer, doenças ósseas, etc.Com as seguintes características mínimas e aproximadas abaixo descritas:

• Unidade móvel de raios-x de 20 kW;

• Gerador de alta freqüência de no mínimo 50 KHz; • Tensão máxima de 125 kV;

• Corrente de tubo máxima de 400mA;

• Variação de mAs em no mínimo 50 passos de 0,5 até 125 mAs; • Tempo mínimo de exposição de 2 ms;

• Tubo com foco de pelo menos 0,8 mm;

• Transformador de alta tensão no mesmo bloco do tubo de RX;

• Emissor de raios-x com ânodo giratório de alta rotação com no mínimo 8.500 r.p.m.; • Capacidade térmica do anodo de no mínimo 120.000 HU;

• Capacidade térmica total do tubo de no mínimo 1.100.000 HU; • Comutação automática para tensões de rede de 110/220 V 50/60Hz;

• Painel com indicação digital de dados radiográficos e display indicador do produto mAs;

• Disparador com comprimento de cabo de no mínimo 5 m e cabo de alimentação de no mínimo 6 m; • Gaveta porta chassis para até 8 chassis 43x43 cm;

• Braço porta-tubo articulado com altura máxima do foco de no mínimo 210 cm; • Peso total do equipamento de no máximo 220 kg.

Unidade Assistida (Local de Instalação): Será utilizado pelas Enfermarias e Unidade de Terapia Intensiva (UTI) do Hospital Amaral Carvalho.

Item 04 Nome do Item Aspirador Portátil Quantidade 10

O equipamento Aspirador portátil é indicado para aspiração de fluídos e secreções em procedimentos clínicos ou cirúrgicos. E deverá possuir as seguintes características mínimas e aproximadas abaixo descritas:

• O ruído emitido menor que 60 db, portátil e com alça de empunhadora na parte frontal. • Montado em móvel de estrutura metálica com pintura epoxi texturizada.

• Apoiada sobre 04 rodízios giratórios de 3 polegadas de diâmetro com freio. • Fabricado em conformidade com as normas NBR inc 601-1/94.

(4)

4

• Motor de 1/4 de HP com sistema de exaustão forçada de ar, cabeçote aletado para dissipação do calor. • Funcionamento através do diagrama de neoprene e nylon e isento de óleo.

• Vacuômetro calibrado até 29 pol hg (760 mmhg).

• Válvula de esfera para bloqueio de passagem do liquido do cabeçote.

• Possuir dois frascos coletores de secreções de alta resistências a impactos e a altas temperaturas (121 graus c), de plástico autoclavável, com capacidade para 2,5 litros cada.

• Graduado em alto relevo.

• Fluxo de ar máximo 24 litros/ min. • Alimentação elétrica 110 / 220 V.

• Aspiração suavemente ajustável de 0 a 22polHg (560 mmHg) com registro de agulha de passo fino em aço inox de alta durabilidade.

• Vacuômetro calibrado até 29 pol Hg(760mmHg). • Fluxo de 0 a 24 Ipm.

• Duplo sistema de segurança que interrompe a aspiração em caso de frasco cheio.

• Micro-filtro na descarga de ar que evita a difusão de bactérias para o ambiente no qual o equipamento está, com retenção 0,5 mícron.

• Suportar até dois frascos suspensos.

• Tampão do frasco em silicone, de fácil desmontagem e limpeza. • Conexão tipo "engate rápido" para facilitar a remoção do frasco. • Suporte para duas cânulas de aspiração.

Acompanhar os seguintes acessórios: • Frasco de vidro;

• Cânulas reutilizáveis;

• Extensão de plástico transparente.

Unidade Assistida (Local de Instalação): Serão instalados nos postos de Enfermagem do Hospital Amaral Carvalho. Item 05 Nome do Item Oxímetro de Pulso Quantidade 05

O Oxímetro de pulso é destinado à medição da saturação parcial de Oxigênio (SpO2) e frequência de pulso através de método não invasivo. Deverá possuir as seguintes características mínimas e aproximadas abaixo descritas:

• possibilidade de monitorar paciente adultos, pediátricos, neonatais e de baixa perfusão;

• possuir pico variável do tom do bip permitindo que os profissionais ouçam alterações na saturação; • possuir alça para transporte integrada no gabinete do equipamento, sendo que este deve ser fabricado

em material leve e resistente a impactos;

• tela de LCD com ajuste de contraste com indicação digital dos valores de SpO2 e FP, apresentação da curva pletismográfica e indicação de pulso;

• Faixa de medição de SpO2 de 1 a 100% com precisão de mais ou menos 2% na faixa de 70 a 100%; • Faixa de medição da frequência de pulso no mínimo de 20 a 250 bpm com precisão de mais ou menos

2%;

• Possuir no mínimo alarmes sonoro e visual para sensor desconectado, limites máximo e mínimo de SpO2, frequência de pulso e possuir tecnologia de administração do alarme de SPO2;

• Possuir memória para os parâmetros monitorados de no mínimo 48 horas com apresentação de gráfico de tendências;

• Possuir saída digital com interface RS232 para computador;

• Alimentação elétrica: 110/220 V com comutação automática e bateria interna recarregável com autonomia mínima de duas horas;

(5)

5

Devem acompanhar os seguintes acessórios:

• 01 (um) cabo força;

• 01 (um) sensor de oximetria adulto tipo clip de dedo reutilizável com cabo extensor.

Unidade Assistida (Local de Instalação): Serão instalados no Centro Cirúrgico, UTI, Recuperação e Enfermarias do Hospital Amaral Carvalho.

6) INFORMAÇÕES COMPLEMENTARES

6.1. A manutenção preventiva e corretiva dos equipamentos após o término do período de garantia será realizada através de:

( ) Empresa terceirizada ( ) Manutenção própria (X) Ambos.

A manutenção dos equipamentos será realizada sob orientação do fornecedor durante o período de garantia e, posteriormente, com os profissionais especializados do Hospital Amaral Carvalho, juntamente com o fabricante.

6.2. Existe infra-estrutura adequada para instalação e operação dos equipamentos pleiteados? (X) Sim

( ) Não. Declaro que me comprometo em providenciar infra-estrutura adequada em tempo hábil para instalação e operação dos equipamentos pleiteados, obedecendo à legislação vigente da ANVISA e demais Normas aplicáveis.

6.3. Os meios, insumos e recursos (materiais, humanos e financeiros) estão devidamente adequados e dimensionados para se manter a operação dos equipamentos, garantindo a sustentabilidade do pleito e o cumprimento dos objetivos?

(X) Sim

( ) Não. Declaro que me comprometo em providenciar os meios e recursos necessários e em tempo hábil para alcançar os objetivos do pleito.

6.4. A estratégia/solução a ser adotada para aquisição dos EMH/ MP/ UMS será: ( ) Pregão Eletrônico

(X) Pregão Presencial

( ) Adesão a Registro de Preços

Declaro estar ciente de todas as implicações legais concernentes a veracidade das informações aqui por mim apresentadas.

Nome do responsável: ANTONIO LUÍS CESARINO DE MORAES NAVARRO Cargo/Função: Diretor Superintendente da Fundação Dr. Amaral Carvalho CPF: 044.878.668-04
