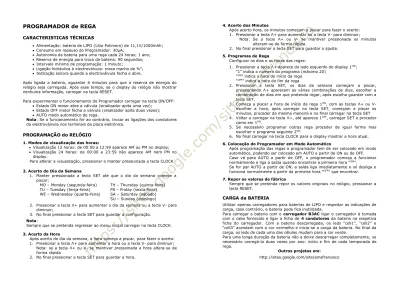

PROGRAMADOR de REGA

PROGRAMADOR de REGA

CARACTERISTICAS TÉCNICAS

 Alimentação: bateria de LIPO (Lítio Polímero) de 11,1V/1000mAh;

 Consumo em repouso do Programador: 30μA;

 Autonomia da bateria para uma rega cada 24 horas: 1 ano;

 Reserva de energia para troca da bateria: 90 segundos;

 Intervalo mínimo de programação: 1 minuto;

 Ligação hidráulica à electroválvula: rosca macho de ¾”;

 Indicação sonora quando a electroválvula fecha e abre.

Após ligada a bateria, aguardar 6 minutos para que a reserva de energia do relógio seja carregada. Após esse tempo, se o display do relógio não mostrar nenhuma informação, carregar na tecla RESET.

Para experimentar o funcionamento do Programador carregar na tecla ON/OFF:

 Estado ON motor abre a válvula (sinalizador apita uma vez);

 Estado OFF motor fecha a válvula (sinalizador apita duas vezes);

 AUTO modo automático de rega.

Nota: Se o funcionamento for ao contrário, trocar as ligações dos condutores da electroválvula nos terminais da placa eletrónica.

PROGRAMAÇÃO do RELÓGIO 1. Modos de visualização das horas:

 Visualização 12 horas: de 00:00 a 12:59 aparece AM ou PM no display;

 Visualização 24 horas: de 00:00 a 23:59 não aparece AM nem PM no display.

Para alterar a visualização, pressionar e manter pressionada a tecla CLOCK 2. Acerto do Dia da Semana

1. Manter pressionada a tecla SET até que o dia da semana comece a piscar;

MO – Monday (segunda-feira) TH – Thursday (quinta-feira) TU – Tuesday (terça-feira) FR – Friday (sexta-feira) WE – Wednesday (quarta-feira) SA – Saturday (sábado)

SU – Sunday (domingo)

2. Pressionar a tecla Λ+ para aumentar o dia da semana ou a tecla V- para diminuir;

3. No final pressionar a tecla SET para guardar a configuração.

Nota:

Sempre que se pretenda regressar ao menu inicial carregar na tecla CLOCK.

3. Acerto da Hora

Após acerto do dia da semana, a hora começa a piscar, para fazer o acerto:

1. Pressionar a tecla Λ+ para aumentar a hora ou a tecla V- para diminuir;

Nota: se a tecla Λ+ ou V- se mantiver pressionada a hora altera-se de forma rápida

2. No final pressionar a tecla SET para guardar a hora.

4. Acerto dos Minutos

Após acerto hora, os minutos começam a piscar para fazer o acerto:

1. Pressionar a tecla Λ+ para aumentar ou a tecla V- para diminuir;

Nota: Se a tecla Λ+ ou V- se mantiver pressionada os minutos alteram-se de forma rápida.

2. No final pressionar a tecla SET para guardar o ajuste.

5. Programas de Rega

Configurar os dias e as horas das regas:

1. Pressionar a tecla Λ+ aparece do lado esquerdo do display 1 ^ON ;

“1” indica o número do programa (máximo 20)

“ ^ON ” indica a hora de início da rega

“ ^OFF ” indica a hora do fim da rega

2. Pressionar a tecla SET, os dias da semana começam a piscar, pressionando Λ+ aparecem as várias combinações de dias, escolher a combinação de dias em que pretenda regar, após escolha guardar com a tecla SET.

3. Começa a piscar a hora de início da rega 1 ^ON , com as teclas Λ+ ou V- escolher a hora, após carregar na tecla SET, começam a piscar os minutos, proceder da mesma maneira e no final carregar na tecla SET 4. Voltar a carregar na tecla Λ+, até aparece 1 ^OFF , carregar SET e proceder

como em 1 ^ON .

5. Se necessário programar outras rega proceder de igual forma mas escolher o programa seguinte 2 ^ON .

6. No final carregar na tecla CLOCK para o display mostrar a hora atual.

6. Colocação do Programador em Modo Automático

Após programação das regas o programador tem de ser colocado em modo automático, podendo ser colocado em AUTO a partir de ON ou de OFF.

Caso vá para AUTO a partir de OFF, o programador começa a funcionar normalmente e liga a saída quando encontrar a primeira hora “ ^ON ”.

Se for par AUTO a partir de ON, a saída liga imediatamente e só desliga e funciona normalmente a partir da primeira hora “ ^OFF ” que encontrar.

7. Repor os valores de fábrica

Sempre que se pretenda repor os valores originais no relógio, pressionar a tecla RESET.

CARGA da BATERIA

Utilizar apenas carregadores para baterias de LIPO e respeitar as indicações de carga, caso contrário, a bateria pode fica inutilizada.

Para carregar a bateria com o carregador B3AC ligar o carregador à tomada com o cabo fornecido e ligar a ficha de 4 condutores da bateria na respetiva ficha do carregador. Com a bateria descarregada, os leds “cell1”, “cell2” e

“cell3” acendem com a cor vermelha e inicia-se a carga da bateria. No final da carga, os leds de cada uma das células mudam para a cor verde.

Para uma longa duração da bateria não a deixe descarregar completamente, se necessário carregá-la duas vezes por ano: início e fim de cada temporada de rega.
