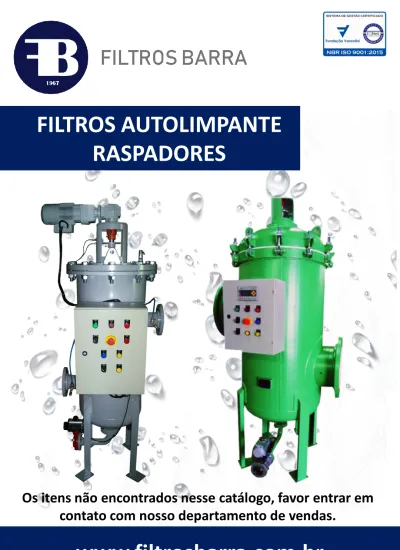

FILTROS AUTOLIMPANTE
RASPADORES
www.filtrosbarra.com.br
Os itens não encontrados nesse catálogo, favor entrar em
contato com nosso departamento de vendas.
www.filtrosbarra.com.br
Aplicações
Um projeto construtivo tradicional que já está consagrado há vários anos no campo da filtração com limpeza automática, resultando em um equipamento de fácil operação contínua e proteção garantida para o seu processo.
- Disponível para várias faixas de vazão.
- Capacidade de retenção a partir de 50 mícrons. - Partes internas e elemento filtrante em AÇO INOX.
Eficiente para o processo que utiliza um sistema pressurizado totalmente automático. Quando a pressão diferencial alcançar o valor pré-ajustado inicia-se o processo de contra lavagem.
Utilizado nos seguintes seguimentos:
Indústrias de perfuração de poços artesianos e semiartesianos. Para águas de make-up e recirculação para sistemas de resfriamento industrial.
- Instalações para águas de reuso. - Indústrias de laminação de aço. - Indústrias siderúrgicas.
- Indústrias químicas.
- Indústrias de papel e celulose. - Estações de tratamento de água. - Estações de tratamento de esgoto.
www.filtrosbarra.com.br
Características
Projetado e fabricado conforme ASME e NR-13.
Pressão de operação até 15 bar, para maiores somente sob consulta.
Pressão mínima de operação de 2 bar. Pressão mínima para limpeza ajustável.
Filtração contínua sob pressão para remoção de partículas sólidas de água superficiais, águas de rios, água de poço, água bruta, água de mar, água de recirculação e resfriamento.
- Limpeza automática sem interrupção do fluxo do fluido.
- Consumo mínimo de energia com motor de alto rendimento.
- Compacto, aspecto muito importante em plantas extremamente congestionadas.
- Fácil de operar e de se realizar manutenção.
- Corpo em aço carbono também com a opção em aço inox. - Elemento filtrante e internos em aço inox.
- Motoredutor de rosca sem-fim. - Válvula pneumática ou elétrica. - Indicadores de pressão.
- Pressostato diferencial ou transmissor de pressão diferencial. - Painel de comando com contato para controle e monitoramento remoto.
- Vedação em NBR / VITON / etc. - Alarme sonoro e visual.
www.filtrosbarra.com.br
Funcionamento
Nos filtros da série FBLS-LRSP a limpeza se processa de forma automática sem a interrupção do fluxo do processo. O fluido bruto entra pelo bocal superior do filtro e passa através do elemento filtrante com o sentido de fluxo de dentro para fora que chega até a câmera secundária e sai pelo bocal inferior do filtro. Dessa maneira as partículas sólidas são retidas na superfície interna do elemento filtrante e também quando o acúmulo destas partículas sólidas causar uma pressão diferencial entre os bocais de entrada e saída, ao atingir um valor pré-ajustado de pressão diferencial, um pressostato instalado no corpo do filtro emite um sinal elétrico para o painel de comando que aciona o sistema de limpeza ligando assim o limpador rotativo e abrindo para atmosfera a válvula de descarga de sólidos retidos.
Dessa forma, cria-se um vácuo instantâneo que gera uma sucção nos coletores periféricos que deslizam sobre toda a superfície interna do elemento filtrante.
Então verifica-se um fluxo com o sentido contra corrente que arrasta as partículas sólidas retidas no lado interno do elemento filtrante onde estas são direcionadas para a descarga de sólidos retidos, para uma canaleta de drenagem ou para uma tubulação.
Essa operação de limpeza dura até que a pressão diferencial atinja um valor mínimo pré-ajustado ou temporizado.
www.filtrosbarra.com.br
FILTRO AUTOLIMPANTE DE GRANDE PORTE
Elementos filtrantes da série FBLS-LRSP para média vazão.
Elementos filtrantes da série FBLS-LRSP para alta vazão e média pressão.
Vantagens
- Um produto com eficiência superior que dá o retorno satisfatório do investimento feito.
- Aplicado onde requer remoção de contaminantes dos fluidos de maneira constante.
- Esses filtros contribuem para segurança de operação confiável da instalação de forma contínua e baixa manutenção.
www.filtrosbarra.com.br
- Construção robusta, o que minimiza a preocupação quanto ao manuseio do equipamento.
- Facilidade de manutenção pois é composto por um único elemento filtrante, fator que reduz o tempo de desmontagem e montagem na troca do elemento filtrante.
Acionamento do sistema de limpeza (Motor/redutor) Elemento filtrante Saída Entrada Limpador rotativo
Saída dos sólidos retidos
Coletor de sucção periférico
