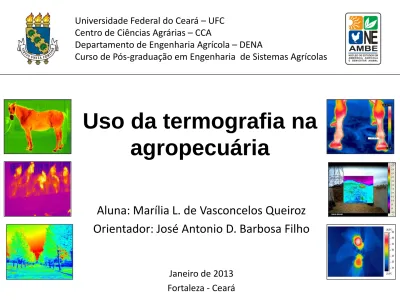

Uso da termografia na
agropecuária
Aluna: Marília L. de Vasconcelos Queiroz Orientador: José Antonio D. Barbosa Filho
Janeiro de 2013 Fortaleza - Ceará Universidade Federal do Ceará – UFC Centro de Ciências Agrárias – CCA
Departamento de Engenharia Agrícola – DENA
O que é termografia?
• A termografia é uma técnica que permite mapear um corpo ou uma região com o intento de distinguir áreas de diferentes temperaturas.
• Uma técnica que permite a visualização da luz dentro do espectro infravermelho.
• Todos os materiais emitem energia (calor) na zona de radiação
infravermelha do espectro electromagnético;
• As câmaras de infravermelhos leêm a radiação e a transformam, em valores de temperatura da superfície do material emissor.
O que o olho humano vê
O que a câmera vê
Termografia
• Aplicação da termografia em plantações
Área a ser escaneada através da termografia;
Câmera termográfica acoplada em um pequeno helicóptero
teledirigido;
• O vinhedo era regado gravitacionalmente a cada 15 dias e apresentava uma notória heterogeneidade entre as plantas.
• Objetivos do uso da termografia na área analisada: - Analisar a dristribuição da irrigação;
- Avaliação da umidade no solo; - Análise do estresse das plantas.
Área com carência de água ou pobre
fertilidade do solo Fuga da água de irrigação
• Conclusões:
- Há uma aceitável relação entre valores de estresse e as características da qualidade da uva;
- Pode proporcionar uma colheita diferenciada para as partes desuniformes (difíceis de irrigar);
- Se mostrou como uma importante ferramenta para a tomada de decisão da irrigação;
- Correlação significativa entre os índices de estresse hídrico medidos a partir de equipamentos científicos e os determinados por termografia infravermelha. Necessitam ainda de mais estudos para ser uma técnica aplicável.
• Tecnologia de segurança
- Identificar a presença de pessoas e animais;
Permite verificar uma silhueta a quase um quilômetro de distância, mesmo no escuro ou em condições climáticas adversas.
- Evitar entrada de pessoas não autorizada;
- Evitar acidentes ou ajudar no salvamento de pessoas no leito do rio;
Itaipu – Imagem termográfica
• Câmeras térmicas podem distinguir a presença de pessoas e animais, conforme a energia.
• Monitoramento da cobertura do solo
- Mapa de base para a futura monitoramento e o uso da terra; - Parâmetro importante para medir a saúde das florestas.
• Eficiência térmica de telhas de fibrocimento
aplicadas em abrigos para bezerros
Maioria das raças bovinas
Oriundas de regiões de clima mais ameno Sofre estresse térmico em regiões quentes
SOMBREAMENTO
- Função do bezerreiro:
Essas instalações devem ser capazes de amenizar as sensações de desconforto para o animal (KAWABATA, 2003).
Telha de fibrocimento: SOB O SOL
TFCB - telha fibrocimento pintada de branco; TFC - telha de fibrocimento sem pintura;
TFCS - telha de fibrocimento com tela de sombreamento (sombrite).
SOB SOMBRA
TFCSomb - telha de fibrocimento sem pintura.
Imagens termográficas das superfícies internas das coberturas
Telha sem pintura (sombra). Telha sem pintura (sob o sol).
Telha com tela de sombreamento
(sob o sol). Telha com pintura branca (sob o sol).
• Conclusões:
- As imagens termográficas ajudaram na identificação de diferenças significativas de temperatura de superfície de cobertura do bezerreiro;
- Pela análise estatística, observou-se diferença significativa na temperatura das superfícies;
- Entre os tratamentos expostos ao sol, o telhado com pintura branca apresentou menores valores de temperatura de superfície;
• Detectar e localizar infiltrações em paredes e
coberturas
• Identificação
de zonas desprovidas de
isolamento térmico
• Termografia infravermelha - Ergonomia
Fonte: Brioschi et al. (2011)
• Riscos ergonômicos:
- Lesões por Esforços
Repetitivos (LER);
- Distúrbios Osteomusculares Relacionados ao Trabalho (DORT).
• Energia Eólica
- Detectar defeitos: delaminações e fendas; - Inspeção durante a produção;
- Inspeção periódica (preventiva);
Imagens termográficas de impactos sofridos por uma pá
• Energia Eólica
- Componentes elétricos devem ter manutenção periódica de forma a prevenir sobreaquecimentos causadores de incêndios.
Imagem termográfica do interior da cabina de uma turbina eólica
Conclusões
• A termografia é um dos métodos mais modernos de diagnóstico por imagem digital da atualidade;
• É totalmente não invasivo e sem nenhum contato físico; • Não emite nenhum tipo de radiação;
• É totalmente indolor;
