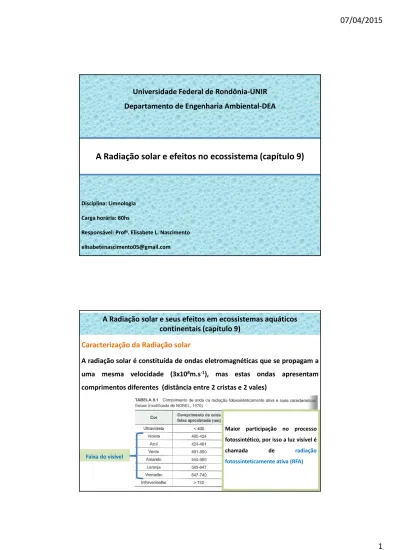

Universidade Federal de Rondônia-UNIR Departamento de Engenharia Ambiental-DEA
Disciplina: Limnologia Carga horária: 80hs
Responsável: Profa. Elisabete L. Nascimento
elisabetenascimento05@gmail.com
A Radiação solar e efeitos no ecossistema (capítulo 9)
A Radiação solar e seus efeitos em ecossistemas aquáticos continentais (capítulo 9)
Caracterização da Radiação solar
A radiação solar é constituída de ondas eletromagnéticas que se propagam a uma mesma velocidade (3x108m.s-1), mas estas ondas apresentam
comprimentos diferentes (distância entre 2 cristas e 2 vales)
Faixa do visível
Maior participação no processo fotossintético, por isso a luz visível é
chamada de radiação
A Radiação na superfície dos corpos d’ água
Incide sobre a superfície terrestre uma radiação difusa (absorvida ou refletidas nas partículas de poeira, gases e vapor d´água) e uma radiação direta
Da radiação que atinge a superfície da água, parte penetra e parte é refletida, voltando à atmosfera
A quantidade de radiação refletida depende das condições da superfície da água (plana ou ondulada/consequência ação do vento), eprincipalmentedo ângulo de incidência da radiação sobre a superfície da água
O ângulo de incidência muda com a posição do sol e condições climáticas
1% Radiação incidente O ângulo muda com a latitude (trópicos
A Radiação no meio aquático
Ao penetrar na coluna d’ água, a radiação é submetida a profundas alterações, tanto na intensidade como na qualidade espectral. Estas alterações dependem principalmente:
•Da concentração de material dissolvido (<0,45µµµµm) •Da concentração de material em suspensão (<0,45µµµm)µ
Lago Puruzinho (AM)
Água Preta (rico em material dissolvido)
A Radiação no meio aquático
1) A primeira alteração que a radiação sofre ao penetrar na água é a
mudança de direçãodevido ao fenômeno darefração(redução da velocidade
A Radiação no meio aquático
2) Posteriormente, parte da radiação éabsorvidae transformada em outras formas de energia:
Energia química (fotossíntese)
Energia calorífica (aquecimento da água)
A Radiação no meio aquático
3) Outra parte da radiação é dispersa, que ocorre quando a radiação de choca com partículas dissolvidas ou suspensas
A radiação dispersa pode ser absorvida por organismos fotossintéticos
A Radiação no meio aquático ZE SS 1m 2m 3m 4m 5m 6m Zona eufótica = 3 x a profundidade
de extinção do disco de Secchi Secchi = 2m ZE = 6m OD, CE pH, T° \\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\ \\\\\\ \
Assim, principalmente aabsorçãoe adispersãosão os fatores responsáveis pela atenuação da radiação com o aumento da profundidade nos ecossistemas aquáticos
Fonte: Modificado Esteves (1998)
A Radiação no meio aquático
O total de radiação absorvida por um corpo d’ água, ou coeficiente de
absorção total(at) é a somatório da:
Radiação absorvida pela molécula de água (aa) + Radiação absorvida pelos compostos dissolvidos (ad) + Radiação absorvida pelos organismos clorofilados (ac) + Radiação absorvida pelos detritos particulados (ap) +
Obs:Em águas com baixa concentração de compostos dissolvidos e particulados, a radiação é absorvida quase exclusivamente pelas molécula de H2O, cujo o coeficiente de absorção é muito reduzido nas faixas do azul e verde, os compostos dissolvidos possuem maior absorção nestas faixas
Desta maneira até reduzido em lagos oligotróficos de regiões temperadas e em lagos de água clara de região tropica
A Radiação no meio aquático
Adispersão(desvio da trajetória original da radiação) ocorre principalmente
devido as subst. dissolvidas e partículas suspensas. Quanto menor o tamanho do materialmaiorserá a dispersão
Consequência: redução da profundidade de penetração da energia fotossinteticamente devido a maior possibilidade de ser absorvida ou refletida para
Rio Madeira (água branca)
A diminuição da radiação devido a absorção e dispersão ao longo da profundidade da coluna d’ água denomina-seatenuação da radiação
Ambientes com presença de macrófitas podem ter o crescimento fitoplanctônico comprometido, devido atenuação da radiação causada
Limita a produção primária (alguns casos quase nula)
Zona Eufótica e Transparência da Água
Zona Eufótica (Zeu): é a porção iluminada da coluna d’ água, pode variar
desde alguns centímetros até dezenas de metros. Sua extensão depende, principalmente da capacidade do meio atenuar a radiação subaquática
O limite inferior da Zeu é geralmente
assumido como aquela profundidade onde a intensidade da radiação corresponde a 1% da intensidade que atinge a superfície (normalmente
Avaliação da Dispersão, da Atenuação e da Transparência da Água
1) Avaliação da Dispersão da Água
A turbidez da água é a medida de sua capacidade em dispersar radiação.
Quantitativamente geralmente é expressa como a unidade empírica turbidez nefolométrica (NTU)
Principais fatores responsáveis pela turbidez da água (dispersão da radiação), são: Partículas suspensas: bactérias, fitoplâncton, detritos orgânicos e inorgânicos (menor proporção compostos dissolvidos)
2) Avaliação da Atenuação da Água
Aatenuação é avaliada por meio da medida da redução da radiação com o
aumento da profundidade
A medida da radiação subaquática e consequentemente sua atenuação pode ser feita com o uso de medidores que avaliam a radiação incidente por unidade de tempo
Exemplo:Radiômetro (possui um sensor e um registrador)
Os resultados são expressos em micro Einstein (1 mE.s-1.m-2 = 6,022 x 107
2) Avaliação da Atenuação da Transparência da Água
Do ponto de vista ótico, a transparência pode ser considerada o oposto da turbidez: Maior turbidez Menor transparência Menor turbidez Maior transparência
3) Avaliação da Transparência da Água
A avaliação da transparência da água é feita com o uso de um disco branco (20-30cm de diâmetro), denominado disco de Secchi (Foi intriduzido nos
estudos limnológicos pelo padre italiano (Angelo Secchi em 1886)
A transparência é obtida mergulhando-se o disco, por meio de uma corda
3) Avaliação da Transparência da Água
Fonte: Modificado Esteves (1998)
ZE SS 1m 2m 3m 4m 5m 6m Zona eufótica = 3 x a profundidade
de extinção do disco de Secchi Secchi = 2m ZE = 6m
OD, CE pH, T°
A medida é realizada da seguinte forma:
Entre 10:00 e 14:00 horas, na região central do corpo d’ água, mergulha-se o disco até seu desaparecimento (registra-se a profundidade). O disco é afundado mais alguns centímetros e levantado vagarosamente até seu reaparecimento (registra-se a profundidade)
Transparência = valor médio das duas medidas
3) Avaliação da Transparência da Água
Implicações óticas da medida da transparência devido as características das água:
Fonte: Nascimento (2006)
3) Avaliação da Transparência da Água
Vantagens do uso do disco de Secchi:
•Simplicidade de sua utilização •Custo reduzido
•Facilidade de transporte
•Número de informações que podem ser extraídas a partir das medidas de profundidade do disco (eutrofização)
•Universalmente utilizado (facilitando comparações)
Efeitos térmicos da radiação sobre os corpos hídricos
A instabilidade e estabilidade térmica dos corpos d’ água
•A radiação absorvida pelas moléculas de água se transforma em energia
calorífica, acredita-se que já no primeiro metro de 50 a 60% da radiação que
chega a superfície de um lago é transformada em calor
•O calor (energia térmica) se propaga de molécula a molécula de forma muito lenta (processo denominado condução)
•Entretanto mesmo com elevada absorção de calor na superfície, fatores como o vento, produzem redistribuição do calor por toda massa d’ água (através da turbulência gerada)
Modelo de circulação da massa d’ água em um ecossistema lacustre tropical raso (Porto Alegre, RS)
O vento atuando na superfície da água numa certa direção provoca seu deslocamento, onde a massa d’ água superficial será substituída pela massa da camada inferior (tendência a circulação da água/instabilidade térmica)
Efeitos térmicos da radiação sobre os corpos hídricos
Relação temperatura e
densidade da água:
A medida que diminui a
temperatura de um ambiente
aquático (no decorrer do dia ou dos meses do ano) a
densidade aumenta
Efeitos térmicos da radiação sobre os corpos hídricos
Quando ocorre a estabilidade térmica?
Quando as diferenças de temperatura geram camadas d’ água com diferentes densidades, ocorre a formação de uma barreira física ao calor, que passa a não se distribuir uniformemente (ação do vento, chuva insuficiente) – este fenômeno denomina-seEstratificação térmica
Exemplo de estratificação térmica
Estrato 1
Estrato 2
Estrato 3
Denominações dos estratos formados:
1) Camada caracterizada por uma temperatura uniforme e quente
2) Camada com marcada descontinuidade de temperatura
Temperatura na Zeu da estação M1 UHE-Samuel
Diferenças de temperatura de 2 graus já mudam a densidade da água (mais densa) de forma que as camadas não se misturam
Fonte: Nascimento (2012)
Atividade 1: Qual a importância sanitária das medidas de radiação? (Qual a importância sanitária de uma medida de Secchi?)
Mínimo 5 linhas
