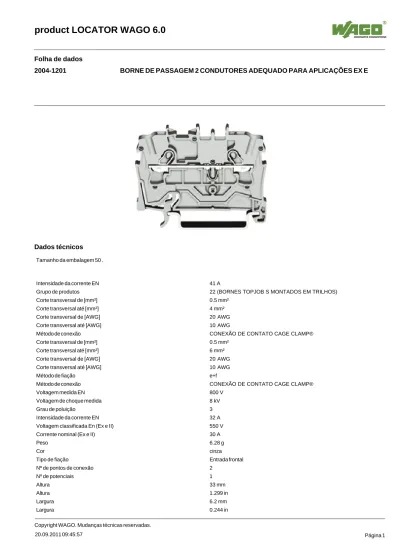

Dados técnicos
Tamanho da embalagem 50 .
Intensidade da corrente EN 41 A
Grupo de produtos 22 (BORNES TOPJOB S MONTADOS EM TRILHOS)
Corte transversal de [mm²] 0.5 mm²
Corte transversal até [mm²] 4 mm²
Corte transversal de [AWG] 20 AWG
Corte transversal até [AWG] 10 AWG
Método de conexão CONEXÃO DE CONTATO CAGE CLAMP®
Corte transversal de [mm²] 0.5 mm²
Corte transversal até [mm²] 6 mm²
Corte transversal de [AWG] 20 AWG
Corte transversal até [AWG] 10 AWG
Método de fiação e+f
Método de conexão CONEXÃO DE CONTATO CAGE CLAMP®
Voltagem medida EN 800 V
Voltagem de choque medida 8 kV
Grau de poluição 3
Intensidade da corrente EN 32 A
Voltagem classificada En (Ex e II) 550 V
Corrente nominal (Ex e II) 30 A
Peso 6.28 g
Cor cinza
Tipo de fiação Entrada frontal
Nº de pontos de conexão 2
Nº de potenciais 1
Altura 33 mm
Altura 1.299 in
Profundidade 52.5 mm
Profundidade 2.07 in
Comprimento do desencape de 11 mm
Comprimento do desencape até 13 mm
Comprimento do desencape 0.47 in
Montagem TS 35
Tarifa de alfândega nº. 85369010
Aprovação
Voltagem
Atual
Número de aprovação
Notas
PRS 800 32 TE/1718/880590/08 ABS 800 32 05-HG476175/1-PDA IECEx 550 30 IECExPTB05.0033U PTB 550 30 PTB05Atex1095U LR 800 32 91/20112(E5) GL 800 32 26187-05HH UR 600 30 E45172 AEX 550 30 E185892 CSA 600 30 154112-1645435 CCA 800 32 NL6341 KEMA 800 32 NL2089139.02Acessórios
Número do item
ADESIVO DE OPERAÇÃO PARA BORNES TOPJOB®S MONTADOS EM TRILHO 210-400/2000-001
COMUTADOR DE TESTE PARA NO MÁX. 2,5 MM² 2009-182
CONECTOR FÊMEA ADAPTADOR DE TESTE PARA CONECTOR FÊMEA DE TESTE 4 MM / 0.157 POL. Ø 2009-174
Conector fêmea modular TOPJOB®S 1 PÓLOS 2004-511
FAIXA DE IDENTIFICAÇÃO ROLO DE 300 M 2009-130
FAIXA DE IDENTIFICAÇÃO ROLO DE 50 M 2009-110
INLINE WMB 8.000 IDENTIFICADORES WMB EM ROLO 2009-135
INLINE WMB LISO 2009-115
MÓDULO CEGO MODULAR 2004-549
Placa de isolamento 2 MM / 0.079 POL. DE ESP. 2004-1293
Placa de isolamento 2 MM / 0.079 POL. DE ESP. 2004-1294
PLACA TERMINAL E INTERMEDIÁRIA 1 MM / 0.039 POL. DE ESP. 2004-1291
PLACA TERMINAL E INTERMEDIÁRIA 1 MM / 0.039 POL. DE ESP. 2004-1292
Ponte em estrela 1-3-5 2004-405/011-000
PONTE REDUTORA de 16/10 mm² a 10/6/4/2,5 mm² 2016-499
PONTE REDUTORA de 6/4 mm² a 4/2,5/1,5 mm² 2006-499
Pontes Delta 1–2 3–4 5–6 2004-406/020-000
PONTES EM PENTE DE ENCAIXE 1 - 10 2004-440
PONTES EM PENTE DE ENCAIXE 1 - 3 2004-433
PONTES EM PENTE DE ENCAIXE 1 - 4 2004-434
PONTES EM PENTE DE ENCAIXE 1 - 5 2004-435
PONTES EM PENTE DE ENCAIXE 1 - 6 2004-436
PONTES EM PENTE DE ENCAIXE 1 - 7 2004-437
PONTES EM PENTE DE ENCAIXE 1 - 8 2004-438
PONTES EM PENTE DE ENCAIXE 1 - 9 2004-439
PONTES EM PENTE DE ENCAIXE 10 VEZES 2004-410
PONTES EM PENTE DE ENCAIXE 2 VEZES 2004-402
PONTES EM PENTE DE ENCAIXE 3 VEZES 2004-403
PONTES EM PENTE DE ENCAIXE 4 VEZES 2004-404
PONTES EM PENTE DE ENCAIXE 5 VEZES 2004-405
PONTES EM PENTE DE ENCAIXE 6 VEZES 2004-406
PONTES EM PENTE DE ENCAIXE 7 VEZES 2004-407
PONTES EM PENTE DE ENCAIXE 8 VEZES 2004-408
PONTES EM PENTE DE ENCAIXE 9 VEZES 2004-409
PROTETOR DE AVISOS COM SÍMBOLO DE ALTA VOLTAGEM EM PRETO 2004-115
Régua de conectores TOPJOB®S 2 PÓLOS 2004-552
Régua de conectores TOPJOB®S 3 PÓLOS 2004-553
Régua de conectores TOPJOB®S 4 PÓLOS 2004-554
Régua de conectores TOPJOB®S 5 PÓLOS 2004-555
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-501/000-007
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-501/000-012
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-501/000-017
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-501/000-023
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-501/000-024
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-5501/000-002
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-5501/000-005
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-5501/000-006
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-5501/000-007
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-5501/000-012
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-5501/000-017
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-5501/000-023
SISTEMA DE IDENTIFICAÇÃO MULTI-WMB LISO 793-5501/000-024
SISTEMA RÁPIDO DE IDENTIFICAÇÃO MINIATURA WSB LISO 248-501
SISTEMA RÁPIDO DE IDENTIFICAÇÃO MINIATURA WSB LISO 248-501/000-002
SISTEMA RÁPIDO DE IDENTIFICAÇÃO MINIATURA WSB LISO 248-501/000-005
SISTEMA RÁPIDO DE IDENTIFICAÇÃO MINIATURA WSB LISO 248-501/000-006
SISTEMA RÁPIDO DE IDENTIFICAÇÃO MINIATURA WSB LISO 248-501/000-007
SISTEMA RÁPIDO DE IDENTIFICAÇÃO MINIATURA WSB LISO 248-501/000-012
SISTEMA RÁPIDO DE IDENTIFICAÇÃO MINIATURA WSB LISO 248-501/000-017
SISTEMA RÁPIDO DE IDENTIFICAÇÃO MINIATURA WSB LISO 248-501/000-023
SISTEMA RÁPIDO DE IDENTIFICAÇÃO MINIATURA WSB LISO 248-501/000-024
SUPORTE DE IDENTIFICAÇÃO DE GRUPO TOPJOB®S tipo de encaixe para fenda de ponte 2009-191 SUPORTE DE IDENTIFICAÇÃO DE GRUPO TOPJOB®S tipo de encaixe para fenda de ponte 2009-192 SUPORTE DE IDENTIFICAÇÃO DE GRUPO TOPJOB®S tipo de encaixe para fenda de ponte 2009-193 Suporte de identificação para identificadors WCB adequado para todos os bornes com perfil de identificação WMB 2009-184 SUPORTE PARA IDENTIFICAÇÃO TRANSPARENTE QUÁDRUPLO para acomodar as identificações de etiquetas
identificadoras
209-115
TERMINAL DE ISOLAMENTO 0,25 - 0,5 MM² 2004-171
TERMINAL DE ISOLAMENTO 0,75 - 1 MM² 2004-172
TRILHO DE MONTAGEM EM AÇO 35 x 15 mm 210-114
TRILHO DE MONTAGEM EM AÇO 35 x 15 mm 210-118
TRILHO DE MONTAGEM EM AÇO 35 x 15 mm 210-197
TRILHO DE MONTAGEM EM AÇO 35 x 15 mm 210-548
TRILHO DE MONTAGEM EM AÇO 35 x 7,5 mm 210-112
TRILHO DE MONTAGEM EM AÇO 35 x 7,5 mm 210-113
TRILHO DE MONTAGEM EM AÇO 35 x 7,5 mm 210-115
TRILHO DE MONTAGEM EM AÇO 35 x 7,5 mm 210-162
TRILHO DE MONTAGEM EM AÇO 35 x 7,5 mm 210-229
TRILHO DE MONTAGEM EM ALUMÍNIO 35 x 8,2 mm 210-196
