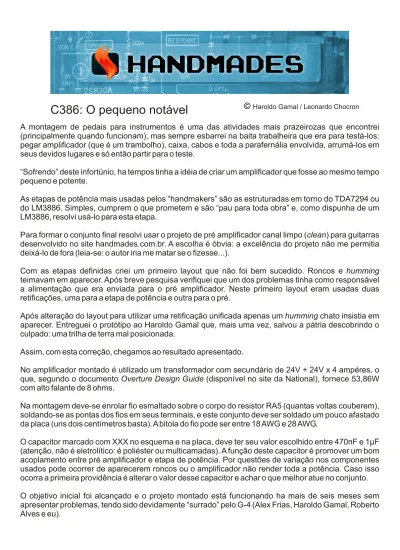

© Haroldo Gamal / Leonardo Chocron
A montagem de pedais para instrumentos é uma das atividades mais prazeirozas que encontrei (principalmente quando funcionam), mas sempre esbarrei na baita trabalheira que era para testá-los: pegar amplificador (que é um trambolho), caixa, cabos e toda a parafernália envolvida, arrumá-los em seus devidos lugares e só então partir para o teste.
“Sofrendo” deste infortúnio, ha tempos tinha a idéia de criar um amplificador que fosse ao mesmo tempo pequeno e potente.
As etapas de potência mais usadas pelos “handmakers” são as estruturadas em torno do TDA7294 ou do LM3886. Simples, cumprem o que prometem e são “pau para toda obra” e, como dispunha de um LM3886, resolví usá-lo para esta etapa.
Para formar o conjunto final resolvi usar o projeto de pré amplificador canal limpo (clean) para guitarras desenvolvido no site handmades.com.br. A escolha é óbvia: a excelência do projeto não me permitia deixá-lo de fora (leia-se: o autor iria me matar se o fizesse...).
Com as etapas definidas criei um primeiro layout que não foi bem sucedido. Roncos e humming teimavam em aparecer. Após breve pesquisa verifiquei que um dos problemas tinha como responsável a alimentação que era enviada para o pré amplificador. Neste primeiro layout eram usadas duas retificações, uma para a etapa de potência e outra para o pré.
Após alteração do layout para utilizar uma retificação unificada apenas um humming chato insistia em aparecer. Entreguei o protótipo ao Haroldo Gamal que, mais uma vez, salvou a pátria descobrindo o culpado: uma trilha de terra mal posicionada.
Assim, com esta correção, chegamos ao resultado apresentado.
No amplificador montado é utilizado um transformador com secundário de 24V + 24V x 4 ampéres, o que, segundo o documento Overture Design Guide (disponível no site da National), fornece 53,86W com alto falante de 8 ohms.
Na montagem deve-se enrolar fio esmaltado sobre o corpo do resistor RA5 (quantas voltas couberem), soldando-se as pontas dos fios em seus terminais, e este conjunto deve ser soldado um pouco afastado da placa (uns dois centímetros basta). A bitola do fio pode ser entre 18 AWG e 28 AWG.
O capacitor marcado com XXX no esquema e na placa, deve ter seu valor escolhido entre 470nF e 1µF (atenção, não é eletrolítico: é poliéster ou multicamadas). A função deste capacitor é promover um bom acoplamento entre pré amplificador e etapa de potência. Por questões de variação nos componentes usados pode ocorrer de aparecerem roncos ou o amplificador não render toda a potência. Caso isso ocorra a primeira providência é alterar o valor desse capacitor e achar o que melhor atue no conjunto. O objetivo inicial foi alcançado e o projeto montado está funcionando ha mais de seis meses sem apresentar problemas, tendo sido devidamente “surrado” pelo G-4 (Alex Frias, Haroldo Gamal, Roberto Alves e eu).
© Haroldo Gamal / Leonardo Chocron
A tensão e corrente do secundário do transformador pode ser escolhida dentre as seguintes opções (todas retiradas do documento disponibilizado pela National):
A) 18V + 18V e caixa de 8 Ohms - Potência de 29,91 W e consumo de 2,73 ampéres. B) 18V + 18V e caixa de 4 Ohms - Potência de 57,78 W e consumo de 5,38 ampéres. C) 20V + 20V e caixa de 8 Ohms - Potência de 28,07 W e consumo de 3,09 ampéres.
D) 20V + 20V e caixa de 4 Ohms - Potência de 72,84 W e consumo de 6 ampéres (não recomendado *). E) 24V + 24V e caixa de 8 Ohms - Potência de 53,86 W e consumo de 3,67 ampéres.
F) 25V + 25V e caixa de 8 Ohms - Potência de 60,94 W e consumo de 3,90 ampéres. Assim, conclue-se que:
Opção A: Usar transformador com secundário de 18V + 18V e 3A de corrente. Opção B: Usar transformador com secundário de 18V + 18V e 6A de corrente. Opção C: Usar transformador com secundário de 20V + 20V e 3,5A de corrente.
Opção D: Usar transformador com secundário de 20V + 20V e 6,5 A de corrente (não recomendado *). Opção E: Usar transformador com secundário de 24V + 24V e 4A de corrente.
Opção F: Usar transformador com secundário de 25V + 25V e 4A de corrente. * O limite de dissipação, neste caso, chega perto do máximo recomendado. Agradecimentos:
Aos integrantes do G4: Alex Frias, Haroldo Gamal e Roberto Alves, por tudo. Sem vocês, muitas coisas não seriam realizadas.
Fernando Barros (vulgo Fovb): por todo o incentivo e, principalmente, pela amizade e confiança. Rogerio3D, que me enviou o dissipador para concluir a montagem
Boa montagem e bons sons.
C386: O pequeno notável
Atenção
O documento disponibilizado destina-se única e exclusivamente ao uso pessoal.
É expressamente proibida a venda deste documento, sua modificação, alteração
ou uso de quaisquer artifícios que o descaracterizem do publicado pelo autor,
assim como também
Publicado no site www.handmades.com.br em 27/12/2011, por Plautz.
é proibida a comercialização do layout sem autorização
expressa do autor, sendo que os infratores serão processados na máxima
extensão permitida por lei.
12,7 cm
8
,2
2
c
m
100µF 1 0 0 µ F 10µF 22µF 10µF 2 2 0 0 µ F 2 2 0 0 µ F 470µF 470µF 100µF 1K 1 K 1 M 33K 39K 10R 2W * 1 0 0 n 1 0 0 n 4 7 0 R x 2 W 4 7 0 R x 2 W 6 A m ín im o AC-1 AC-GND AC-2 OUT -OUT + X X X * 1 n 1 0 0 p 1 0 0 p 1 0 0 p 1 M 1 M 1 K 1 0 0 K 1 0 0 K 4 7 0 K 1 0 0 K T L 0 7 2 T L 0 7 2 47n 10n 100n 100n 100n 15n 1K 3K3 3K3 3 K 3 1 K 3 K 3 3K3 33K 33K 4n7 22p 2 K 2 1 0 n 3 3 p 10µF 100K-B 100K-B 100K-B 500K-B 100K-A 7815 7915 Entrada G a n h o G ra v e s M é d io s A g u d o s V o lu m eAtenção: Resistor atrás do LM3886,
soldar pelo lado cobreado!
Layout 1:1
Montagem 1:1
© Haroldo Gamal / Leonardo Chocron
1 0 0 µ F F 0µ 10 1 0 µ F 2 2 µ F 1 0 µ F 22 00 µF 22 00 µF 4 7 0 µ F 4 7 0 µ F 1 0 0 µ F 1 K 1K 1M 3 3 K 3 9 K 1 0 R 2 W * 10 0n 0n 10 47 0R x 2 W 47 0R x 2 W 6A m ín im o A C -1 A C -G N D A C -2 O U T -O U T + XX X* 1n 10 0p 10 0p 10 0p 1M 1M 1K 10 0K 10 0K 47 0K 10 0K TL 07 2 TL 07 2 4 7 n 1 0 n 1 0 0 n 1 0 0 n 1 0 0 n 1 5 n 1 K 3 K 3 3 K 3 3K 3 1K 3K 3 3 K 3 3 3 K 3 3 K 4 n 7 2 2 p 2K 2 10 n 33 p 1 0 µ F 1 0 0 K -B 1 0 0 K -B 1 0 0 K -B 1 0 0 K -A 5 0 0 K -B 7 8 1 5 7 9 1 5 E n tr a d a Ga nh o Gra ve s Mé dio s Ag ud os Vo lu me
A
te
n
ç
ã
o
:
R
e
s
is
to
r
a
tr
á
s
d
o
L
M
3
8
8
6
,
s
o
ld
a
r
p
e
lo
l
a
d
o
c
o
b
re
a
d
o
!
Montagem 1,5:1
© Haroldo Gamal / Leonardo Chocron
C386: Conexões Externas
© Haroldo Gamal / Leonardo Chocron 1 0 0 µ F F 0µ 10 1 0 µ F 2 2 µ F 1 0 µ F 22 00 µF 22 00 µF 4 7 0 µ F 4 7 0 µ F 1 0 0 µ F 1 K 1K 1M 3 3 K 3 9 K 1 0 R 2 W * 10 0n 0n 10 47 0R x 2 W 47 0R x 2 W 6A m ín im o O U T -O U T + XX X* 1n 10 0p 10 0p 10 0p 1M 1M 1K 10 0K 10 0K 47 0K 10 0K TL 07 2 TL 07 2 4 7 n 1 0 n 1 0 0 n 1 0 0 n 1 0 0 n 1 5 n 1 K 3 K 3 3 K 3 3K 3 1K 3K 3 3 K 3 3 3 K 3 3 K 4 n 7 2 2 p 2K 2 10 n 33 p 1 0 µ F 1 0 0 K -B 1 0 0 K -B 1 0 0 K -B 1 0 0 K -A 5 0 0 K -B 7 8 1 5 7 9 1 5 E n tr a d a Ga nh o Gra ve s Mé dio s Ag ud os Vo lu me 11 0 / 2 20 AC IN 2 4 V 2 4 V 0 V+
--C386: Lista de Material
© Haroldo Gamal / Leonardo ChocronSemicondutores
02 - TL072P (IC1, IC2) - Duplo Amplificador Operacional 01 - LM3886 (IC3) - Amplificador de Potência
01 - 7815 (IC4) - Regulador positivo para 15 Volts 01 - 7915 (IC5) - Regulador negativo para 15 Volts
01 - 6A (B1) - Ponte retificadora para 6A x 200V mínimo, modelo KBU6x (Exemplo: KBU6D, KBU6M) Resistores (todos para 1/4W, exceto quando indicado o contrário)
01 - 10Rx2W - RA5 (Marrom, preto, preto) *
02 - 470R x 2W - RF1, RF2 (Amarelo, violeta, marrom) 05 - 1K - R1, R14, R15, RA1, RA2 (Marrom, preto, vermelho) 01 - 2K2 - R13 (Vermelho, vermelho, vermelho)
05 - 3K3 - R3, R4, R5, R8, R9 (Laranja, laranja, vermelho) 03 - 33K - R16, R17, RA3 (Laranja, laranja, laranja)
01 - 39K - RA4 (Laranja, branco, laranja)
03 - 100K - R6, R7, R10 (Marrom, preto, amarelo) 01 - 470K - R2 (Amarelo, violeta, amarelo)
03 - 1M - R11, R12, RA6 (Marrom, preto, verde)
* Enrolar fio esmaltado no corpo do resistor (ver texto introdutório). Capacitores não polarizados (50V mínimos)
01 - 22pF - C18 - (22) - Cerâmico 01 - 33pF - C2 - (33) - Cerâmico 03 - 100pF - C5, C9, C13 (100 - 101) - Cerâmico 01 - 1nF - C16 (102 - .001) - Poliéster 01 - 4n7 - C14 (472 - .0047) - Poliéster 02 - 10nF - C8 - C11 (103 - .01) - Poliéster 01 - 15nF - C7 (153 - .015) - Poliéster 01 - 47nF - C17 (473 - .047) - Poliéster 05 - 100nF x 63V (mínimo) - C1, CF3, CF4, CF7, CF10 (104 - .1 - µ1K) - Poliéster
CX - XXX - Poliéster: escolher valor entre 470n (474 - .47) e 1µF (105 - 1µK). Ver texto introdutório. Capacitores polarizados (todos para 50V, exceto quando indicado o contrário)
03 - 10µF - C12, CA1, CF8 01 - 22µF - C6
03 - 100µF - C3, C4, Ca2
02 - 470µF x 63 Volts (mínimo) - CF5, CF6 02 - 2200µF x 63 Volts (mínimo) - CF1, CF2
© Haroldo Gamal / Leonardo Chocron
C386: Lista de Material (Cont.)
Potenciômetros03 - 100k Lin - P1 (Ganho), P2 (Médios), P3 (Graves) 01 - 100k Log - P5 (Volume)
01 - 500k Lin - P4(Agudos) Diversos
01 - KRE02 - Out 01 - KRE03 - AC
01 - Jack Stereo - J1 - Entrada 01 - Dissipador para o LM3886 01 - Chave Liga / Desliga
