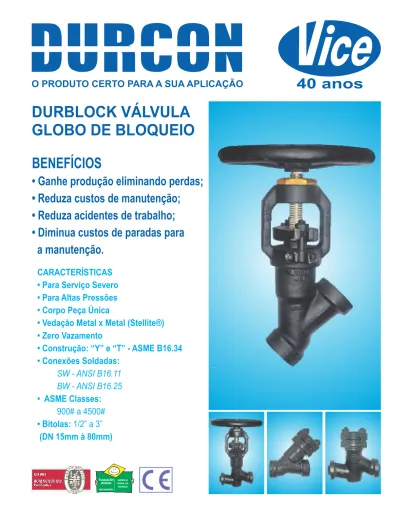

DURBLOCK VÁLVULA
GLOBO DE BLOQUEIO
BENEFÍCIOS
• Ganhe produção eliminando perdas;
• Reduza custos de manutenção;
• Reduza acidentes de trabalho;
• Diminua custos de paradas para
a manutenção.
CARACTERÍSTICAS
• Para Serviço Severo
• Para Altas Pressões
• Corpo Peça Única
• Vedação Metal x Metal (Stellite®)
• Zero Vazamento
• Construção: “Y” e “T” - ASME B16.34
• Conexões Soldadas:
SW - ANSI B16.11
BW - ANSI B16.25
• ASME Classes:
900# a 4500#
• Bitolas: 1/2” a 3”
(DN 15mm à 80mm)
Uma história de
crescimento e excelência
O Grupo Durcon Vice fabrica válvulas industriais de alta
tecnologia e qualidade com tradição, experiência e
performance inigualáveis no mercado Brasileiro.
Atuando desde 1974, o Grupo Durcon Vice conta hoje
com 4 fábricas no Brasil e USA, aproximadamente 200
colaboradores e histórico de fornecimento de centenas de
milhares de válvulas com bitolas desde ¼ a 120 pol.,
Classes de pressão de até 4500 lbs, nos mais diversos tipos
de materiais.
Desde a fundação o Grupo Durcon Vice tem se
caracterizado como uma empresa com foco no cliente,
comprometida com a satisfação dos usuários dos seus
produtos e serviços.
O resultado deste trabalho foi o crescimento,
sustentado
pelo reinvestimento
em pesquisa
e
desenvolvimento, pessoas, equipamentos, tecnologias e
processos, que permitem assegurar a melhoria contínua
dos produtos e serviços ofertados.
A gestão da nossa empresa utiliza o software SAP.
Nosso sistema de gestão da qualidade é certificado
pela ISO 9001:2008 e nossos produtos pela PED 97/23/EC
(Selo CE).
Processos
Vendas Internas
Pesquisa & Desenvolvimento
Fabricação
Pós- Vendas
1 Vaso de pressão de peça única
2 Não há junta corpo/ tampa
3 Não há formação de depósitos no corpo auto-limpante
4
Conexões soldadas para evitar vazamentos com a
tubulação
5 Modelo "Y" com baixa perda de carga, sem acúmulos
6 Modelo "T" também standard
7 Sistema TRANS-O-FLOW evita erosão na sede
8
Sede de Stellite sólido superdimensionado, permite
recuperações
9 Totalmente guiado evita vibrações
10 Não giratório evita engripamentos
11 Peça única com superfícies de sede e guias em Stellite
12 Superdimensionada para alta resistência
13 Acabamento superior para melhor performance
14 Projeto anti-expulsão
15 Rosqueado ao corpo (não faz parte do vaso de pressão)
16
Em bronze de alta resistência auto-lubrificante,
rosqueada no castelo facilita a desmontagem dos
internos para reparos
17 Superdimensionada para vedação perfeita
18 Gaxetas em Grafoil com reforços de alta resistencia
19 Bipartido facilita a susbstituição das gaxetas
20 Flange preme especial evita desalinhamento
21 Opcional live loading
22 Fixado no castelo através de pinos para evitar perdas
23 Em Stellite
24
Opcional sem contra vedação, facilita o reaperto da
gaxeta com a abertura da válvula
25 Superdimensionado para facilitar a operação
26
Simples, não há rolamentos ou peças sujeitas a
lubrificação
27 Não é necessario remover a válvula da tubulação
28
Simples, todos os internos são montados sem remover o
castelo
29 Ferramenta especial para reusinagem da sede
Automação
30
Adaptação de atuadores pneumáticos, hidráulicos ou
elétricos é extremamente simples, pode ser feito com
a válvula montada na linha
Manutenção
Corpo
Sede
Obturador
Haste
Castelo
Câmara das
Gaxetas
Preme
Gaxeta
Prisioneiro
Preme
Porca do
Castelo
Contra
Vedação
Volante
R
R
R
Durblock Válvula Globo de Bloqueio para Serviço Severo
A válvula globo tipo “Y” ou
“T” modelo DURBLOCK é
uma válvula de altíssimo
desempenho, especialmente
projetada e recomendada para serviços
com altas pressões onde é essencial a
confiabilidade, principalmente aplicadas
em usinas termoelétricas.
O projeto está baseado na
mais avançada tecnologia
internacional, utiliza materiais
de extrema durabilidade e
processos de fabricação
modernos. A válvula
DURBLOCK tem vida útil
extremamente longa,
vedação estanque e
manutenção simples.
Fabricada pela Durcon
Vice há mais de
20 anos.
A única válvula com 30
características indispensáveis
para alta pressão e temperatura.
Partes e Materiais da Válvula
Corpo
1
Castelo
1
ASTM A105
Obturador
1
Haste
1
AISI 410 H.T.
Contra Vedação
1
AISI 410 H.T.
Anel Sede
1
Conjunto de Gaxetas
1
Flange Preme Gaxeta
1
Preme Gaxeta
1
SAE 1020
Porca Castelo
1
ASTM B16
Arruela Volante
1
SAE 1010/1020
Porca Volante
1
SAE 1010/1020
Parafuso Preme Gaxeta
2
ASTM A395
Plaqueta Identificação
1
ASTM A193 B7
Porca Preme Gaxeta
2
ASTM A194 2H
Volante
1
ASTM A193 B7
Pino Parafuso Preme Gaxeta 2
AISI 304
GRAFOIL
ASTM A182 GR F11
ASTM A105
ASTM A105
AISI 410 H.T.
AISI 410 H.T.
SAE 1020
ASTM B16
SAE 1010/1020
SAE 1010/1020
ASTM A395
ASTM A193 B7
ASTM A194 2H
ASTM A193 B7
AISI 304
GRAFOIL
ASTM A105
ASTM A105
ASTM A105
AISI 410 H.T.
AISI 410 H.T.
SAE 1020
ASTM B16
SAE 1010/1020
SAE 1010/1020
ASTM A395
ASTM A193 B7
ASTM A194 2H
ASTM A193 B7
AISI 304
GRAFOIL
ASTM A182 GR F22
ASTM A105
ASTM A182 GR F22
AISI 410 H.T.
AISI 410 H.T.
SAE 1020
ASTM B16
SAE 1010/1020
SAE 1010/1020
ASTM A395
ASTM A193 B7
ASTM A194 2H
ASTM A193 B7
AISI 304
GRAFOIL
ASTM A182 GR F91
ASTM A105
F91
F22
F11
A105
Qtd
Descrição
Porca castelo
Castelo
Flange preme gaxeta
Preme gaxeta
Gaxeta
Contra Vedação
Anel sede
Porca do volante
Volante
Plaqueta de identificação
Porca Preme
Pino
Haste
Obturador
Corpo
Prisioneiro Preme
Arruela do volante
STELLITE
R
STELLITE
R
STELLITE
R
STELLITE
R
STELLITE
R
STELLITE
R
STELLITE
R
STELLITE
R
R
R
Características Especiais
Monte sobre a rosca do castelo a
ferramenta de retifica da sede.
Solte as porcas do flange preme
gaxeta, levante-o e remova o
preme gaxeta que é bipartido.
Solte a porca castelo e retire num
conjunto único o volante, haste,
gaxetas e obturador. A válvula
está totalmente desmontada.
Usine a superfície da sede,
monte os componentes e pronto!
A válvula está nova.
Construção do Corpo
Corpo em uma única peça possui pescoço extra longo que lhe permite alojar as gaxetas; Não tem tampa e juntas
que favorecem vazamentos, o castelo não faz parte do vaso de pressão, não há soldas que dificultam a
manutenção.
Desenho em “Y”
Facilita a passagem de fluidos viscosos, minimiza a perda de carga e impede a formação de sifão que pode
causar erros nos equipamentos de medição e/ ou leitura como transmissores de pressão diferencial,
controladores ou visores de nível.
Contra sede móvel
Minimiza vazamentos pela gaxeta. Quando a válvula está totalmente aberta o obturador empurra-a contra sede
móvel, reapertando a gaxeta.
Sistema TRANS-O-FLOW (Patente Requerida)
Dois estágios na abertura e fechamento da válvula protegem as superfícies de vedação (SV) contra os efeitos da
erosão, originados pelas altas velocidades do fluído.
As altas velocidades do fluído, são transferidas para as superfícies de controle (SC), evitando assim os efeitos da
erosão nas superfícies de vedação(SV).
Obturador e Sede em Stellite maciço
Asseguram uma elevada durabilidade. A sede, sendo maciça de Stellite e não um depósito de solda como ocorre
nas válvulas comuns, assegura uma vida útil extremamente longa e não apresenta o risco de trincas ou poros.
Manutenção e Recondicionamento na tubulação
A válvula possibilita a manutenção e o recondiconamento sem precisar retirá-la da linha. A sede maciça em
Stellite permite várias recuperações, utilizando-se de ferramenta especial fabricada pela Durcon.
R
Detalhe
Efeitos da Erosão
Válvula sem TRANS-O-FLOW
Válvula com TRANS-O-FLOW
Válvula sem TRANS-O-FLOW
EROSÃO= f (v)
3
Detalhe
Detalhe
SV
SC
SV
SC
2º Estágio de Abertura
1º Estágio de Abertura
Desenhos, Dimensões e Peso
Pressão e Temperatura (Conforme ASME B16.34 - Ano 2013)
Projeto:
ASME B16.34
ASME B16.34 & MSS SP 61
Testes:
MSS - SP 25
Marcações:
ASME B16.11
Conexões SW:
ASME B16.25
Conexões BW:
(1) Permitido mas não recomendado para uso prolongado acima de 425ºC (800ºF).
(2) Permitido mas não recomendado para uso prolongado acima de 595ºC (1100ºF).
A 105 (1) F22 (2)
F 91
A 105 (1) F22 (2)
F 91
A 105 (1) F22 (2)
F 91
A 105 (1) F22 (2)
F 91
A 105 (1) F22 (2)
F 91
A 105 (1) F22 (2)
F 91
BAR
BAR
BAR
BAR
BAR
BAR
BAR
BAR
BAR
PSIG
PSIG
PSIG
PSIG
PSIG
PSIG
PSIG
PSIG
PSIG
289
293
293
460
465
465
766
776
776
4198
4250
4250
6664
6750
6750
11110
11250
11250
50
-29 à 38
Temp ºC
Temp ºF
284
293
293
451
465
465
752
776
776
3847
4250
4250
6108
6750
6750
10185
11250
11250
200
-20 à 100
100
264
292
292
419
464
464
699
773
773
3706
4126
4126
5886
6555
6555
9815
10925
10925
300
150
255
284
284
406
452
452
676
753
753
3592
4000
4000
5702
6350
6350
9505
10585
10585
400
200
246
276
276
394
408
408
657
730
730
3417
3768
3768
5426
5982
5982
9040
9965
9965
500
250
238
243
243
378
327
327
629
695
695
3218
3428
3428
5108
5443
5443
8515
9070
9070
600
300
226
243
243
358
386
386
597
643
643
3111
3333
3333
4941
5297
5297
8240
8825
8825
650
325
219
234
234
348
372
372
581
620
620
3017
3218
3218
4778
5108
5108
7960
8515
8515
700
350
213
228
228
318
362
362
564
603
603
2874
3014
3014
4568
4784
4784
7610
7970
7970
750
375
206
220
220
327
349
349
546
582
582
2330
2878
2878
3704
4568
4568
6170
7610
7610
800
400
197
208
208
313
329
329
521
549
549
1303
2545
2545
2069
4045
4044
3455
6740
6740
900
450
130
237
192
207
304
304
345
507
507
487
1514
2062
772
2408
3272
1285
4010
5450
1000
500
67
197
160
106
254
254
176
423
423
-
623
1711
-
988
2716
-
1645
4525
1100
550
-
89
142
-
141
225
-
235
374
-
233
816
-
372
1296
-
615
2160
1200
600
-
39
111
-
62
176
-
103
293
-
-
-
-
-
-
-
-
-
1300
650
-
16
53
-
26
89
-
43
149
-
-
-
-
-
-
-
-
-
1400
CLASSE 1700 #
CLASSE 2700 #
CLASSE 4500 #
CLASSE 1700#
CLASSE 2700 #
CLASSE 4500 #
Classe de Pressão 900# a 2700# - Corpo Forjado
(Polegada)
Consulte Durcon Vice
(mm)
Corpo "Y"
Corpo "T"
Corpo "Y”
Corpo "T”
1/2
15
34
127
155
303
220
264
320
4,2
3,0
7,5
3/4
20
34
127
155
303
220
264
320
8,2
4,5
7,5
1
25
34
127
155
303
220
264
320
13,5
5,7
7,5
1.1/4
32
50
202
250
525
350
463
546
35,8
16,7
33,1
1.1/2
40
50
202
250
525
350
463
546
35,5
17,1
33,1
2
50
50
202
250
525
350
463
546
42,2
17,9
33,1
2.1/2
65
3
80
Peso (kg)
E
F
Dimensões (mm)
Kv
H (Aberta)
G (Aberta)
I
Diâmetro Nominal
Y
T
Classe de Pressão 4500# - Corpo Forjado
(Polegada)
(mm)
Corpo "Y”
Corpo "T”
Corpo "Y”
Corpo "T”
1/2
15
50
185
200
520
350
440
460
4
3
23
3/4
20
50
185
200
520
350
440
460
7
4
23
1
25
50
185
200
520
350
440
460
9
6
23
1.1/4
32
60
250
290
550
420
515
535
18
12
48
1.1/2
40
60
250
290
550
420
515
535
20
13
48
2
50
2.1/2
65
3
80
Peso (kg)
E
F
G (Aberta)
I
H (Aberta)
Consulte Durcon Vice
Dimensões (mm)
Kv
Diâmetro Nominal
Y
T
Principais Aplicações em Plantas de Energia Termoelétricas
Como Selecionar e Encomendar
Drenos da parede d’água
Drenos de vapor superaquecido
Drenos dos Reaquecedores
Drenos dos Economizadores
Drenos de Colunas
Isolamento de Instrumentos
Amostragem de Vapor
DURBLOCK
1 - Aço Carbono
2 - Aço Liga
3 - Especial
BITOLA
MATERIAIS
CONEXÕES
0 = SW
1 = BW
2 = ANSI Flange
3 = DIN Flange
4 = NPT
1 - Até 1700#
2 - 2700#
3- 4500#
CLASSE DE PRESSÃO
55
Y ou T
Válvula globo de bloqueio para serviço severo a altas pressões, corpo peça única forjado sem vedações ou soldas
entre o corpo e a tampa, sede em Stellite maciço fixado ao corpo através de brasagem, obturador totalmente
guiado com superfíces de vedação e guias em Stellite, com dispositivo TRANS-O-FLOW, para assegurar longa
vida das superfícies de vedação. Reparável em linha, sem necessidade de remoção da tubulação.
Opcionais Disponíveis
R
R
Automação - atuadores elétricos /
pneumáticos / hidráulicos
Dispositivos de trava
Obturador para controle
Obturador para globo retenção
Válvula retenção
Válvula ADP especial para purgas
contínuas
•
•
•
•
•
•
O Produto Certo para sua Aplicação
VÁLVULAS INDUSTRIAIS
PARA CO-GERAÇÃO,
TERMELÉTRICAS,
CALDEIRAS E TURBINAS
Isolamento
By-Pass de turbina e condicionadoras
By-Pass de pré-aquecedores
Proteção de bombas centrífugas
Bloqueio de extração de turbinas tipo angular e retenção
Bloqueio da alimentação de turbinas
Partida de caldeiras
Escape da turbina
Alívio da tubulação de escape
Gaveta
Globo
Retenção
Globo para bloqueio e dreno de serviço severo
Descarga de caldeira
Isolamento
By-Pass de turbina e condicionadoras
By-Pass de pré-aquecedores
Proteção de bombas centrífugas
Bloqueio de extração de turbinas tipo angular e retenção
Bloqueio da alimentação de turbinas
Partida de caldeiras
Escape da turbina
Alívio da tubulação de escape
Gaveta
Globo
Retenção
Globo para bloqueio e dreno de serviço severo
Descarga de caldeira
Visor de nível
Indicador e alarme eletrônico de nível
Visor de nível
Indicador e alarme eletrônico de nível
Válvulas
Válvulas
Acessórios
Acessórios
O PRODUTO CERTO PARA A SUA APLICAÇÃO
40 anos
Catálogo Institucional
O PRODUTO CERTO PARA A SUA APLICAÇÃO
35 anos
Válvula Borboleta Tri-Excêntrica
Vedação Metal Metal Estanque
Válvulas de recirculação para
proteção de bombas centrífugas
modelo NVM, VRM-HPM e NVL
O PRODUTO CERTO PARA A SUA APLICAÇÃO
35 anos
VÁLVULA DE CONTROLE
AUTOMÁTICO DA
RECIRCULAÇÃO, PARA
PROTEÇÃO DE BOMBAS
CENTRÍFUGAS, MODELO NVM
A melhor solução para o controle da VAZÃO
MÍNIMA em bombas centrífugas de baixa e
média pressão.
Um sistema completo com CINCO
características e
Benefícios
.
Bitolas: 1" a 30"
Classes de Pressão: 150# a 600#
Projeto e Construção: ASME B16.34
Conexões: Flanges ASME, DIN, BS e JIS
Válvula de retenção no fluxo
principal -
Instalação simplificada e
econômica.
Medição da vazão da bomba
para o processo -
Assegura a perfeita
proteção da bomba contra operação a
vazão abaixo da vazão mínima.
Controle MODULANTE da recirculação
-Evita variações bruscas da vazão através
da bomba.
Redução da pressão escalonada no ramal
de recirculação -
Evita cavitação e ruído
Tem resposta
Auto operada e compacta -
imediata e evita a necessidade de
alimentação externa
1
2
3
4
5
-O PR-ODUT-O CERT-O PARA A SUA APLICAÇÃ-O
35 anos
VÁLVULA DE CONTROLE
AUTOMÁTICO DA
RECIRCULAÇÃO, PARA
PROTEÇÃO DE BOMBAS
CENTRÍFUGAS, MODELO NVM
A melhor solução para o controle da VAZÃO
MÍNIMA em bombas centrífugas de baixa e
média pressão.
Um sistema completo com CINCO
características e
Benefícios
.
Bitolas: 1" a 30"
Classes de Pressão: 150# a 600#
Projeto e Construção: ASME B16.34
Conexões: Flanges ASME, DIN, BS e JIS
Válvula de retenção no fluxo
principal -
Instalação simplificada e
econômica.
Medição da vazão da bomba
para o processo -
Assegura a perfeita
proteção da bomba contra operação a
vazão abaixo da vazão mínima.
Controle MODULANTE da recirculação
-Evita variações bruscas da vazão através
da bomba.
Redução da pressão escalonada no ramal
de recirculação -
Evita cavitação e ruído
Tem resposta
Auto operada e compacta -
imediata e evita a necessidade de
alimentação externa
1
2
3
4
5
-O PR-ODUT-O CERT-O PARA A SUA APLICAÇÃ-O
40 anos
VÁLVULA DE CONTROLE
AUTOMÁTICO DA
RECIRCULAÇÃO, PARA
PROTEÇÃO DE BOMBAS
CENTRÍFUGAS, MODELO NVM
A melhor solução para o controle da VAZÃO
MÍNIMA em bombas centrífugas de baixa e
média pressão.
Um sistema completo com CINCO
características e
Benefícios
.
Bitolas: 1" a 30"
Classes de Pressão: 150# a 600#
Projeto e Construção: ASME B16.34
Conexões: Flanges ASME, DIN, BS e JIS
Válvula de retenção no fluxo
principal -
Instalação simplificada e
econômica.
Medição da vazão da bomba
para o processo -
Assegura a perfeita
proteção da bomba contra operação a
vazão abaixo da vazão mínima.
Controle MODULANTE da recirculação
-Evita variações bruscas da vazão através
da bomba.
Redução da pressão escalonada no ramal
de recirculação -
Evita cavitação e ruído
Tem resposta
Auto operada e compacta -
imediata e evita a necessidade de
alimentação externa
1
2
3
4
5
-O PR-ODUT-O CERT-O PARA A SUA APLICAÇÃ-O
40 anos
VÁLVULA DE DESCARGA
ATMOSFÉRICA, PARTIDA E
“VENT” PARA CALDEIRAS
·Projetada para SERVIÇO SEVERO CONTÍNUO (nível de ruído <=85dBA) ·Bitolas de entrada: de 2” à 12” ·Rangeabilidade de até 1:100 ·Classes de Pressão: Até 2500# ·Projeto e Construção: ASME B16.34 ·Vedação classe VI (shutt-off) ·Conexões: Solda de Topo (BW) ou Flanges ANSI e DIN ·Tecnologia Alemã com 90 anos de experiência ·Fabricação 100% no Brasil ·Assistência técnica permanente ·Elimina custo adicional de abafadores ·O funcionamento silencioso permite a abertura a qualquer hora, elimina reclamações ambientais e trabalhistas.
Válvula de descarga atmosférica
Partida e “Vent” para caldeiras
Válvulas, Gaveta
O PRODUTO CERTO PARA A SUA APLICAÇÃO
O PRODUTO CERTO PARA A SUA APLICAÇÃO
40 anos
Válvulas Globo, Gaveta
e Retenção Tampa
Aparafusada
abrasão, erosão e
interna.
serviço severo.
pneutorques.
confiabilidade.
baioneta e reta.
35 anos
A desenvolveu a mais completa linha de válvula para fundo de tanques e reatores, com um modelo especifico para cada aplicação. Quando necessário, nossos engenheiros adaptarão a válvula à sua necessidade.
DURCON-VICE
Válvula FUNDO DE
TANQUE com vedação
interna ou externa
Os modelos de válvulas para Fundo de Tanque com vedação interna ou externa se destinam a aplicações de fluídos não viscosos e sem sólidos em suspensão, pois para fluídos viscosos e com sólidos em suspensão é recomendado o uso de nossa válvula Modelo FT Tipo Pistão (Ver catálogo especifico) * Construção compacta, minimiza a elevação do fundo de tanque ou reator. * Bloqueio com sede dupla ou soft. * Bitolas diferenciadas para a entrada e a saída da válvula, facilita o escoamento do fluído. * Isola o fundo de tanque ou reator do processo para permitir uma limpeza de qualidade do tanque ou reator. * Vários acionamentos. Manual, Pneumático ou Elétrico. * No modelo com vedação externa a penetração no reator facilita a descarga do fluído.
INTRODUÇÃO
APLICAÇÃO
CARACTERÍSTICAS PRINCIPAIS
Válvulas fundo de tanque
vedação interna e externa,
Tipo pistão e amostragem
Válvula Borboleta Tri-Excêntrica
Para Saneamento Padrão AWWA
Sede Metal x Metal
As válvulas do tipo globo para purga, cumprem com os requisitos do código ASME para caldeiras, secção 1, que determinam as pressões permissíveis, materiais de fabricação e instalação das mesmas. A principal função da válvula quando aplicada nas purgas de caldeiras, vasos pressurizados e equipamentos afins é de descarregar o lodo e sais originados na decantação dos materiais em suspensão na água de alimentação. Assim, estas válvulas são operadas periodicamente, em condições bastantes severas, devido aos altos diferenciais de pressão que podem causar a erosão, abrasão e cavitação da válvulas. As válvulas devem suportar também a corrosão dos ácidos utilizados na limpeza das caldeiras. O conjunto Disco-Assento, tem o dispositivo TRANS-O-FLOW, que ao transferir o controle da velocidade para longe da área de vedação, elimina os efeitos indesejáveis da erosão, e assegura longa vida útil livre de vazamentos. Considerando assim as condições severas de serviço, a
utiliza a mais avançada tecnologia na solução de todos os problemas citados. * Purga periódica de caldeiras, vasos e equipamentos afins. * O disco assenta em diferentes posições evitando desgastes localizados, proporcionando assim vedações perfeitas. * Materiais extra duros (stellite) na sede e disco, garantido longa vida útil. * Atuação manual, elétrica ou pneumática. * Gaxetas especiais para altas temperaturas mantém a estanqueidade sem interferir na operação das válvulas. * Vedações perfeitas, o projeto da mesma separa a superfície de sede e de controle, eliminando os efeitos da erosão. DURCON-VICE DURCON-VICE
Válvula
GLOBO
de
DESCARGA Modelo GP
INTRODUÇÃO: APLICAÇÕES: VANTAGENS:As válvulas do tipo globo para purga, cumprem com os requisitos do código ASME para caldeiras, secção 1, que determinam as pressões permissíveis, materiais de fabricação e instalação das mesmas. A principal função da válvula quando aplicada nas purgas de caldeiras, vasos pressurizados e equipamentos afins é de descarregar o lodo e sais originados na decantação dos materiais em suspensão na água de alimentação. Assim, estas válvulas são operadas periodicamente, em condições bastantes severas, devido aos altos diferenciais de pressão que podem causar a erosão, abrasão e cavitação da válvulas. As válvulas devem suportar também a corrosão dos ácidos utilizados na limpeza das caldeiras. O conjunto Disco-Assento, tem o dispositivo TRANS-O-FLOW, que ao transferir o controle da velocidade para longe da área de vedação, elimina os efeitos indesejáveis da erosão, e assegura longa vida útil livre de vazamentos. Considerando assim as condições severas de serviço, a
utiliza a mais avançada tecnologia na solução de todos os problemas citados. * Purga periódica de caldeiras, vasos e equipamentos afins. * O disco assenta em diferentes posições evitando desgastes localizados, proporcionando assim vedações perfeitas. * Materiais extra duros (stellite) na sede e disco, garantido longa vida útil. * Atuação manual, elétrica ou pneumática. * Gaxetas especiais para altas temperaturas mantém a estanqueidade sem interferir na operação das válvulas. * Vedações perfeitas, o projeto da mesma separa a superfície de sede e de controle, eliminando os efeitos da erosão. DURCON-VICE DURCON-VICE
Válvula
GLOBO
de
DESCARGA Modelo GP
INTRODUÇÃO: APLICAÇÕES: VANTAGENS:Válvulas para Purga Contínua
e Intermitente de Caldeira
modelos GP e ADP
VÁLVULAS
PRESSURE
SEAL
GAVETA,
GLOBO E
RETENÇÃO
Fundidas e
Forjadas
ASME Classes
600 - 4500#
Bitolas
½ - 24”
(15 - 600mm)
O PRODUTO CERTO PARA A SUA APLICAÇÃO
40 anos
Válvulas Globo, Gaveta e
Retenção Pressure Seal
Válvula By-Pass de Turbina e
Condicionadora de Vapor
VÁLVULA BY-PASS
DE TURBINA E
CONDICIONADORA
DE VAPOR
40 anos
O PRODUTO CERTO PARA A SUA APLICAÇÃO
BENEFÍCIOS:
•
Economia de R$ 300.000,00 por ano
na manutenção;
• G
anho de produção devido à garantia
de controle de temperatura;
• S
egurança física e de operação;
• Disponibilidade da planta (não para);
• Diminui custo de instalação, devido
montagem na horizontal;
• Longa vida útil
CARACTERÍSTICAS:
• Projetada para Serviço Contínuo
• Tecnologia Alemã
• 90 Anos de Experiência
• Rangeabilidade até 1:100
• Longa Vida Útil
• Para Turbinas até 1000 MW
• Fabricação 100% no Brasil
• Manutenção e treinamento
permanente
40
anos
VÁLVULAS
O PRODUTO CERTO PARA A SUA APLICAÇÃO
• Válvula Globo
, Ga
veta e Retenção Pr
essur
e Seal
• Válvula Borboleta
Tri-Ex
cêntrica
• Válvulas de Recir
culação para Pr
oteção de Bombas C
entrífugas
• Visor e Indicador Eletr
ônico de Nív
el para C
aldeira
• Válvulas Globo para Bloqueio e Dr
eno
• Válvulas de By-P
ass de
Turbina e C
ondicionadora de
Vapor
• Valvulas Guilhotina
• Válvula Globo
, Ga
veta e Retenção Pr
essur
e Seal
• Válvula Borboleta
Tri-Ex
cêntrica
• Válvulas de Recir
culação para Pr
oteção de Bombas C
entrífugas
• Visor e Indicador Eletr
ônico de Nív
el para C
aldeira
• Válvulas Globo para Bloqueio e Dr
eno
• Válvulas de By-P
ass de
Turbina e C
ondicionadora de
Vapor
• Valvulas Guilhotina
Sistema Eletrônico de
Indicação de Nível e
Alarme - Modelo Durnivel
O PRODUTO CERTO PARA A SUA APLICAÇÃO
40 anos
SISTEMA ELETRÔNICO PARA ALARME DE NÍVEL
MODELO DURNÍVEL PARA CALDEIRAS
Benefícios:
• Segurança da caldeira (80% dos acidentes em caldeiras são causadas por falhas do sistema de detecção e corte de nível); • Baixo custo de manutenção; • Longa vida útil; • Confiabilidade assegurada através da redundância e auto diagnóstico.
Características:
• Eletrodos especiais de alta pressão (3000 psi e 570ºC); • S istema eletrônico de supervisão que opera com baixa frequência (15 Hz) e baixa voltagem (5V); • Sistema de lógica redundante; • Botão de selo do corte para teste periódico de funcionamento; • Duas fontes de alimentação redundantes; • Contatos secos reversíveis para sinalização e alarme; • Indicadores remotos com LEDS de alta luminosidade; • I ndicação local; • Fabricação 100% no Brasil
VÁLVULA BORBOLETA TRI-EXCÊNTRICA PARA
SANEAMENTO PADRÃO AWWA SEDE METAL x METAL
O PRODUTO CERTO PARA A SUA APLICAÇÃO
40 anos
Benefícios:
• E limine as perdas de produção originadas por vazamentos em válvulas Borboleta convencionais; • Maximize a disponibilidade da planta; • Elimine custos de manutenção; • Elimine acidentes originados por vazamentos; • Substituem válvulas Gaveta, Globo e Esfera com vantagens econômicas (50% mais baratas e 40% mais leves);
Características:
• B loqueio e controle de fluidos; • Zero vazamento (classe VI); • Bidirecional; • Sedes: Metal x Metal ou Teflon x Metal • Construção: AWWA C504, MSS SP-67, ASME, NBR, ISO e NTS 220 • Face a Face: ISO 5752 série 13 ou AWWA C504 • B itolas: 6'' a 120'' (150 a 3000 mm) • Classes: DIN PN10, PN16 e PN25 ASME 150# e 300# 125# e 250# • Conexões flangeadas ou wafer: AWWA, ISO, ASME e ABNT • Fabricação 100% no Brasil
