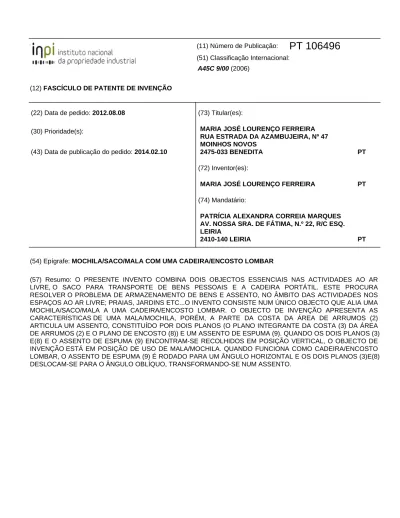

(11) Número de Publicação:
PT 106496
(51) Classificação Internacional:A45C 9/00 (2006)
(12) FASCÍCULO DE PATENTE DE INVENÇÃO
(22) Data de pedido: 2012.08.08 (30) Prioridade(s):
(43) Data de publicação do pedido: 2014.02.10
(73) Titular(es):
MARIA JOSÉ LOURENÇO FERREIRA RUA ESTRADA DA AZAMBUJEIRA, Nº 47 MOINHOS NOVOS
2475-033 BENEDITA PT
(72) Inventor(es):
MARIA JOSÉ LOURENÇO FERREIRA PT (74) Mandatário:
PATRÍCIA ALEXANDRA CORREIA MARQUES AV. NOSSA SRA. DE FÁTIMA, N.º 22, R/C ESQ. LEIRIA
2410-140 LEIRIA PT
(54) Epígrafe: MOCHILA/SACO/MALA COM UMA CADEIRA/ENCOSTO LOMBAR
(57) Resumo: O PRESENTE INVENTO COMBINA DOIS OBJECTOS ESSENCIAIS NAS ACTIVIDADES AO AR LIVRE, O SACO PARA TRANSPORTE DE BENS PESSOAIS E A CADEIRA PORTÁTIL. ESTE PROCURA RESOLVER O PROBLEMA DE ARMAZENAMENTO DE BENS E ASSENTO, NO ÂMBITO DAS ACTIVIDADES NOS ESPAÇOS AO AR LIVRE; PRAIAS, JARDINS ETC...O INVENTO CONSISTE NUM ÚNICO OBJECTO QUE ALIA UMA MOCHILA/SACO/MALA A UMA CADEIRA/ENCOSTO LOMBAR. O OBJECTO DE INVENÇÃO APRESENTA AS CARACTERÍSTICAS DE UMA MALA/MOCHILA, PORÉM, A PARTE DA COSTA DA ÁREA DE ARRUMOS (2) ARTICULA UM ASSENTO, CONSTITUÍDO POR DOIS PLANOS (O PLANO INTEGRANTE DA COSTA (3) DA ÁREA DE ARRUMOS (2) E O PLANO DE ENCOSTO (8)) E UM ASSENTO DE ESPUMA (9). QUANDO OS DOIS PLANOS (3) E(8) E O ASSENTO DE ESPUMA (9) ENCONTRAM-SE RECOLHIDOS EM POSIÇÃO VERTICAL, O OBJECTO DE INVENÇÃO ESTÁ EM POSIÇÃO DE USO DE MALA/MOCHILA. QUANDO FUNCIONA COMO CADEIRA/ENCOSTO LOMBAR, O ASSENTO DE ESPUMA (9) É RODADO PARA UM ÂNGULO HORIZONTAL E OS DOIS PLANOS (3)E(8) DESLOCAM-SE PARA O ÂNGULO OBLÍQUO, TRANSFORMANDO-SE NUM ASSENTO.
Resumo:
Mochila/saco/mala com uma cadeira/encosto lombar
O presente invento combina dois objectos essenciais nas actividades ao ar livre, o saco para transporte de bens pessoais e a cadeira portátil.
Este procura resolver o problema de armazenamento de bens e assento, no âmbito das actividades nos espaços ao ar livre; praias, jardins etc...
O invento consiste num único objecto que alia uma mochila/saco/mala a uma cadeira/encosto lombar.
O objecto de invenção apresenta as características de uma mala/mochila, porém, a parte da costa da área de arrumos (2) articula um assento, constituído por dois planos (o plano integrante da costa (3) da área de arrumos (2) e o plano de encosto (8)) e um assento de espuma (9).
Quando os dois planos (3)e(8) e o assento de espuma (9) encontram-se recolhidos em posição vertical, o objecto de invenção está em posição de uso de mala/mochila. Quando funciona como cadeira/encosto lombar, o assento de espuma (9) é rodado para um ângulo horizontal e os dois planos (3)e(8)deslocam-se para o ângulo oblíquo, transformando-se num assento.
Descrição
Mochila/saco/mala com uma cadeira/encosto lombar
Campo do inventor (domínio técnico da invenção)
A presente invenção diz respeito à combinação de uma mala/mochila e um assento num só objecto.
O invento apresenta as características de uma mala/mochila, que na parte das costas da mesma se articula uma cadeira/encosto lombar.
Técnica anterior
Existem no mercado muitos equipamentos direccionados a este segmento das saídas de campo: cadeiras portáteis e
dobráveis com alça para transporte, variadíssimas malas e mochilas, mas não integram a função dos dois objectos num só.
A patente nº 4.530.451 de 1985, descreve um produto com funções de armazenamento e assento, destacando dois objectos independentes que se juntam.
Descrição pormenorizada da invenção
A presente invenção combina num só objecto uma mala e um assento.
Esta combinação é conseguida através da criação de dois planos na parte posterior da área de arrumos (2) permitindo estruturar o assento.
1. O assento articulado na parte posterior da mala/mochila.
A parte posterior da área de arrumos (2) tem duas bolsas (13)e(14) nelas são introduzidas duas armações (12), determinando dois planos, responsáveis por estruturar o encosto; (O plano integrante da costa da mala(3)e plano de encosto(8)).
2. Junção de dois objectos num só (mala + cadeira), mantendo ambas as funções activas.
O objecto de invenção não perde funções de armazenamento quando convertida em cadeira, mantém sempre útil a área reservada a arrumos.
3. A cadeira/encosto lombar é ajustável em diferentes ângulos.
Os dois planos (3) e (8) são unidos no topo e ajustáveis em diferentes ângulos. Contém uma fita que limita o ângulo máximo.
4. Assento integrado
O assento em espuma (9) é unido na parte inferior do plano de encosto (8), quando o objecto de invenção não é usado como cadeira/apoio lombar este é rebatido entre os 2 planos (3) e (8), reforçando o apoio lombar.
5. Fácil de transportar
O objecto de invenção pode ser transportado ao ombro ou nas costas, contém alça de ombro(1) e alças de mochila(7).
Descrição das figuras:
Fig.1- Desenho técnico da vista lateral do objecto de
invenção fechado, em posição de mochila/mala.
Fig.2- Desenho técnico da vista lateral com os 2 planos
estruturantes abertos (1ª etapa para abrir a cadeira/apoio lombar).
Fig.3- Desenho técnico da vista lateral do objecto de
invenção em posição de utilização de cadeira/apoio lombar.
Fig.4- Ilustração do objecto de invenção fechado, para uso
mochila/mala.
Fig.5- Ilustração do objecto de invenção em posição de o
uso de cadeira/apoio lombar.
Fig.6- Ilustração da localização das duas bolsas onde são
colocadas as duas armações.
Fig.7- Armações quadriláteras de alumínino.
Descrição pormenorizada das figuras:
O invento é constituído por uma área de arrumos (2); dois planos (o plano que integra da costa (3) da área de arrumos e o plano de encosto (8)); um assento de espuma (9); um eixo rotação (6); uma alça de ombro (1); e alças de mochila(7).
Como ilustra a figura 1, quando os dois planos (3)e(8) e o assento de espuma (9) se encontram recolhidos em posição vertical, o objecto de invenção está em posição de uso de mala/mochila.
Os planos (3) e (8) são unidos no topo, criando um eixo de rotação(6), permite a estes ter diferentes ângulos. A fita ajustável (5) delimita o ângulo máximo. (Ver figura 2)
Quando funciona como cadeira/apoio lombar, o assento de espuma (9) é rodado para um ângulo horizontal e os dois planos se deslocam para o ângulo oblíquo, transformando-se num assento. (Ver figura 3 e 5)
O assento em espuma (9) é unido na parte inferior do plano de encosto (8), quando rebatido entre os planos (3) e (8) serve de reforço ao apoio lombar.
Os dois planos referidos anteriormente (3)e(8) são construídos através de duas bolsas (13)e(14), onde são inseridos as duas armações (12) quadriláteras, responsáveis por estruturar o assento.
Como ilustra a figura 6, a parte posterior da área de arrumos (2) da mochila/saco/mala contém duas bolsas, uma parte integrante da costa da mochila/saco/mala (14) e outra exterior (13), unidas apenas no topo, criando um eixo de rotação (6). Nestas duas bolsas são inseridas duas armações (12) permitindo estruturar dois planos (3)e(8) responsáveis por dar forma à cadeira/encosto lombar; o plano que integra a costa (3) da área de arrumos da mochila/saco/mala e plano que servirá de encosto (8).
As armações (12)são de alumínio tubular e têm um formato quadrilátero. (Figura 7)
3
Reivindicações
1. A mochila/saco/mala que integra uma cadeira, é caracterizado por ser peça única, contém dois planos na parte posterior da área de arrumos (2) da mochila/saco/mala, responsáveis por estruturar o encosto da cadeira, inclui ainda um assento em espuma(9) recolhida entre os dois planos.
2. A mochila/saco/mala de acordo com a reivindicação 1, caracterizada por os referidos planos (3)e(8) que são formados a partir de duas bolsas (13)e(14), onde são introduzidos duas armações (12) no seu interior.
3. A mochila/saco/mala de acordo com a reivindicação 1 e 2, caracterizada por conter duas armações (12) quadriláteras.
4. A mochila/saco/mala de acordo com a reivindicação 2, caracterizada por as referidas duas bolsas, sendo uma parte integrante da costa da respectiva mochila/saco/mala (14) e a segunda bolsas externa(13), unida apenas pela parte superior.
5. A mochila/saco/mala de acordo com a reivindicação 1, 2 e 4, caracterizada por as referidas bolsas serem unidas no topo, criando um eixo de rotação(6).
6. A mochila/saco/mala é caracterizada por a segunda bolsa (13) ser almofadada.
7. A mochila/saco/mala é caracterizada por incluir uma fita (5) para limitar o movimento ângular dos planos(3)e(8).
Reivindicações
Mochila/saco/mala integra uma cadeira/encosto lombar
1. O mochila/saco/mala que integra uma cadeira, é caracterizado por ser peça única, contém dois planos na parte posterior da mochila/saco/mala, responsáveis por estruturar o encosto da cadeira.
2. A mochila/saco/mala de acordo com a reivindicação 1, os referidos planos(3)(8) são formados a partir de 2 bolsas (13)e(14), onde são introduzidos duas armações (12) no seu interior.
3. A mochila/saco/mala de acordo com a reivindicação 1 e 2, contém duas armações quadrilateras (12).
4. A mochila/saco/mala de acordo com a reivindicação 2, são referidas duas bolsas, sendo uma parte integrante da costa da respectiva mochila/saco/mala(13) e a segunda bolsas externa(14), únidas apenas pela parte superior.
5. A mochila/saco/mala de acordo com a reivindicação 1 e 2, as referidas bolsas são unidas no topo, criando um eixo de rotação(6).
6. A mochila/saco/mala é caracterizada por a segunda bolsa (14) ser almofadada.
7. A mochila/saco/mala inclui uma tira (5) com respectivo fecho (11) para limitar o movimento ângular dos planos(3)e(8).
8. A mochila/saco/mala inclui ainda uma almofada de assento(9) entre os dois planos fixa com velcro.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5
Fig. 6
Fig. 7
M0589.02 1/2
Relatório de Pesquisa de Portugal
Ref. do pedido: 106496 CLASSIFICAÇÃO DA MATÉRIA
A45C9/00
De acordo com a Classificação Internacional de Patentes
DOCUMENTAÇÃO E BASES DE DADOS ELETRÓNICAS PESQUISADAS WPI, EPODOC, INTERNET, SI-INPI
DOMÍNIOS TÉCNICOS PESQUISADOS A45C9/00; A45F4/00
De acordo com a Classificação Internacional de Patentes DOCUMENTOS CONSIDERADOS RELEVANTES
Categoria* Citação do documento, com indicação, sempre que apropriado, das passagens relevantes
Relevante para a reivindicação Y Y US 4530451 (A) 1985-07-23
HAMILTON JAMES [US]
(Resumo, Descrição – col. 2-3, Figuras – elms 2,3,4,5,6,7,35)
US 2002023937 (A1)
2002-02-28
O'HARE DANIEL P [US] (Resumo, Descrição, Figuras)
1-5
1-5
* Categorias dos documentos citados: A X Y E L Estado da técnica;
Documento de particular relevância quando considerado isoladamente;
Documento de particular relevância quando combinado com um ou mais deste tipo de documentos;
Pedido de patente anterior publicado na mesma data ou em data posterior à do pedido;
Documento citado por qualquer outra razão;
T &
P
D O
Princípio ou teoria subjacente à invenção;
Documento membro da mesma família de documentos de patente;
Documento publicado antes da data de pedido mas depois da data de prioridade;
Documento citado no pedido;
Documento que se refere a uma divulgação oral, uso, exibição ou qualquer outro meio.
Data do termo da pesquisa
2013.07.22
Técnico examinador:
Manuel Luz de
Carvalho Assinatura
Telefone: Data de elaboração do Relatório de Pesquisa
M0589.02 2/2
Nota: Esta pesquisa refere-se aos elementos apresentados até à data da elaboração deste relatório de pesquisa.
Quaisquer elementos que possam ter sido entregues posteriormente a esta data, não foram objeto de apreciação técnica.
Anexo ao Relatório de Pesquisa de Portugal
Informação sobre os membros da família de documentos de patente
Ref. do pedido: 106496 Documento de patente citado no relatório Data de
publicação Membro(s) da família
Data de publicação US4530451 US2002023937 1985-07-23 2002-02-28 (nenhum) US6547110 2004-08-10
