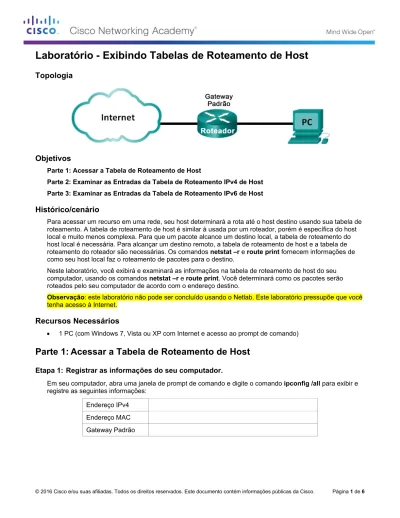

Laboratório - Exibindo Tabelas de Roteamento de Host
Topologia
Objetivos
Parte 1: Acessar a Tabela de Roteamento de Host
Parte 2: Examinar as Entradas da Tabela de Roteamento IPv4 de Host Parte 3: Examinar as Entradas da Tabela de Roteamento IPv6 de Host
Histórico/cenário
Para acessar um recurso em uma rede, seu host determinará a rota até o host destino usando sua tabela de roteamento. A tabela de roteamento de host é similar à usada por um roteador, porém é específica do host local e muito menos complexa. Para que um pacote alcance um destino local, a tabela de roteamento do host local é necessária. Para alcançar um destino remoto, a tabela de roteamento de host e a tabela de roteamento do roteador são necessárias. Os comandos netstat –r e route print fornecem informações de como seu host local faz o roteamento de pacotes para o destino.
Neste laboratório, você exibirá e examinará as informações na tabela de roteamento de host do seu computador, usando os comandos netstat –r e route print. Você determinará como os pacotes serão roteados pelo seu computador de acordo com o endereço destino.
Observação: este laboratório não pode ser concluído usando o Netlab. Este laboratório pressupõe que você tenha acesso à Internet.
Recursos Necessários
• 1 PC (com Windows 7, Vista ou XP com Internet e acesso ao prompt de comando)
Parte 1: Acessar a Tabela de Roteamento de Host
Etapa 1: Registrar as informações do seu computador.
Em seu computador, abra uma janela de prompt de comando e digite o comando ipconfig /all para exibir e registre as seguintes informações:
Endereço IPv4 Endereço MAC Gateway Padrão
Etapa 2: Exibir as tabelas de roteamento.
Em uma janela de prompt de comando digite o comando netstat –r (ou route print) para exibir a tabela de roteamento de host.
Quais são as três seções exibidas na saída de dados?
_______________________________________________________________________________________
Etapa 3: Examinar a Lista de Interfaces.
A primeira seção, Interface List (Lista de Interfaces), exibe os endereços MAC (controle de acesso à mídia) e o número de interface atribuído de cada interface de rede do host.
A primeira coluna é o número de interface. A segunda coluna é a lista de endereços MAC associados às interfaces de rede dos hosts. Essas interfaces podem incluir Ethernet, Wi-Fi e adaptadores Bluetooth. A terceira coluna exibe o fabricante e uma descrição da interface.
Neste exemplo, a primeira linha exibe a interface sem fio que está conectada à rede local.
Observação: se houver um computador com interface Ethernet e um adaptador sem fio ativado, as duas interfaces estarão listadas na Lista de Interfaces.
Qual é o endereço MAC da interface conectada à sua rede local? Como o endereço MAC é comparado ao endereço MAC registrado na Etapa 1?
_______________________________________________________________________________________
_______________________________________________________________________________________
A segunda linha é a Interface de Loopback. Um endereço IP 127.0.0.1 é automaticamente atribuído a uma Interface de Loopback, quando o Protocolo de Controle de Transmissão/Protocolo da Internet (TCP/IP) é executado em um host.
As quatro últimas linhas representam a tecnologia de transição que permite conversações em um ambiente misto e inclui IPv4 e IPv6.
Parte 2: Examinar as Entradas da Tabela de Roteamento IPv4 de Host
Na Parte 2, você examinará a tabela de roteamento IPv4 de host. Esta tabela está na segunda seção como a saída de netstat –r . Ela lista todas as rotas IPv4 conhecidas, incluindo conexões diretas, rede local e rotas padrão locais.
A saída é dividida em cinco colunas: Network Destination (Rede Detino), Netmask (Máscara de Rede), Gateway, Interface, e Metric (Métrica).
• A coluna Network Destination (Rede Detino) lista as redes alcançáveis. A Network Destination é usada com Netmask (Máscara de Rede) para comparação com o endereço IP destino.
• A Netmask (Máscara de rede) lista a máscara de sub-rede que o host usa para determinar as partes do endereço IP de rede e de host.
• A coluna Gateway lista o endereço que o host usa para enviar os pacotes para um destino em uma rede remota. Se um destino estiver diretamente conectado, o gateway é listado como On-link (No Vínculo) na saída.
• A coluna Interface lista o endereço IP que está configurado no adaptador da rede local. Essa é a forma para encaminhar um pacote na rede.
• A coluna Metric (Métrica) lista o custo de uso de uma rota. Esse cálculo determina a melhor rota até um destino. A rota que tiver a menor métrica será a preferencial.
A saída exibe cinco tipos diferentes de rotas ativas:
• A rota padrão local 0.0.0.0 é usada quando o pacote não corresponde aos outros endereços especificados na tabela de roteamento. O pacote será enviado do computador para o gateway para processamento posterior. Neste exemplo, o pacote será enviado para 192.168.1.1 de 192.168.1.11.
• Os endereços de loopback (127.0.0.0 a 127.255.255.255) estão relacionados à conexão direta e fornecem serviços para o host local.
• Todos os endereços para a sub-rede (192.168.1.0 a 192.168.1.255) estão relacionados ao host e à rede local. Se o destino final do pacote estiver na rede local, o pacote sairá pela interface 192.168.1.11.
- O endereço de rota local 192.168.1.0 representa todos os dispositivos na rede 192.168.1.0/24.
- O endereço do host local é 192.168.1.11.
- O endereço de broadcast da rede 192.168.1.255 é usado para enviar mensagens para todos os hosts na rede local.
• Os endereços multicast classe D especiais 224.0.0.0 são reservados para uso pela Interface de Loopback (127.0.0.1) ou pelo host (192.168.1.11).
• O endereço de broadcast local 255.255.255.255 pode ser usado pela Interface de Loopback (127.0.0.1) ou pelo host (192.168.1.11).
Com base no conteúdo da tabela de roteamento IPv4, se o computador quiser enviar um pacote para 192.168.1.15, o que ele faria para enviar e para onde ele enviaria o pacote?
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
Se o computador quisesse enviar um pacote para um host remoto localizado em 172.16.20.23, o que ele faria para enviar e para onde ele enviaria o pacote?
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
Parte 3: Examinar as Entradas da Tabela de Roteamento IPv6 de Host
Na Parte 3, você examinará a tabela de roteamento IPv6 de host. Esta tabela está na terceira seção exibida na saída de netstat –r . Ela lista todas as rotas IPv6 conhecidas, incluindo conexões diretas, rede local e rotas padrão locais.
A saída da Tabela de Rotas IPv6 tem diferenças nos cabeçalhos e no formato, porque os endereços IPv6 são de 128 bits contra apenas 32 bits dos endereços IPv4. A seção Tabela de Rotas IPv6 exibe quatro colunas:
• A coluna If lista os números de interface das interfaces de rede IPV6 ativas da seção Interface List do comando netstat –r.
• A coluna Metric (Métrica) lista o custo de cada rota para um destino. A rota preferencial é a de mais baixo custo, e a métrica é usada para fazer a seleção entre várias rotas com o mesmo prefixo.
• A coluna Network Destination (Rede Destino) lista o prefixo do endereço para a rota.
• A coluna Gateway lista o endereço IPv6 do próximo salto para alcançar o destino. No Vínculo é listado como o endereço do próximo salto, se ele estiver diretamente conectado ao host.
Neste exemplo, a figura mostra a seção Tabela de Rotas IPv6 gerada pelo comando netstat –r para mostrar as redes destino a seguir:
• ::/0: Este é o equivalente IPv6 da rota padrão local. A coluna Gateway fornece o endereço de link local do roteador padrão.
• ::1/128: Este é equivalente ao endereço de loopback IPv4 e fornece serviços para o host local.
• 2001::/32: Este é o prefixo de rede unicast global.
• 2001:0:9d38:6ab8:1863:3bca:3f57:fef4/128: Este é o endereço IPv6 unicast global do computador local.
• fe80::/64: Este é o endereço da rota para a rede do link local e representa todos os computadores na rede IPv6 do link local.
• fe80::1863:3bca:3f57:fef4/128: Este é o endereço IPv6 de link local do computador local.
• ff00::/8: Estes são endereços multicast especiais reservados de classe D que equivalem aos endereços IPv4 224.x.x.x.
A tabela de roteamento IPv6 de host tem informações semelhantes às da tabela de roteamento IPv4. Qual é a rota padrão local IPv4 e IPv6?
_______________________________________________________________________________________
Qual é o endereço de loopback e máscara de sub-rede IPv4? Qual é o endereço IP de loopback IPv6?
_______________________________________________________________________________________
Quantos endereços IPv6 foram atribuídos a esse computador?
_______________________________________________________________________________________
Quantos endereços de broadcast a tabela de roteamento IPv6 contém?
_______________________________________________________________________________________
Reflexão
1. Como se sabe o número de bits de rede no IPv4. Como é feito no IPv6?
______________________________________________________________________________________
2. Por que as tabelas de roteamento contêm informações sobre o IPv4 e o IPv6?
______________________________________________________________________________________
