aula 13 - Support Vector Machines

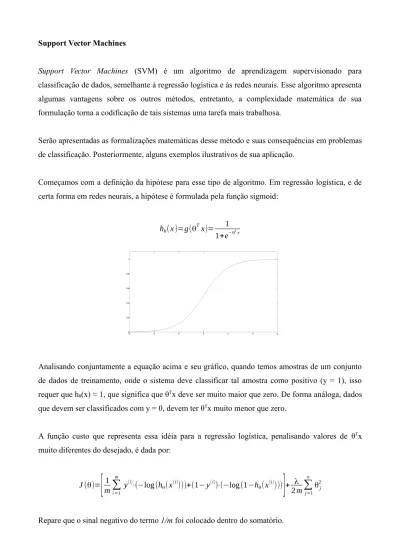

Support Vector Machines

Support Vector Machines (SVM) é um algoritmo de aprendizagem supervisionado para classificação de dados, semelhante à regressão logística e às redes neurais. Esse algoritmo apresenta algumas vantagens sobre os outros métodos, entretanto, a complexidade matemática de sua formulação torna a codificação de tais sistemas uma tarefa mais trabalhosa.

Serão apresentadas as formalizações matemáticas desse método e suas consequências em problemas de classificação. Posteriormente, alguns exemplos ilustrativos de sua aplicação.

Começamos com a definição da hipótese para esse tipo de algoritmo. Em regressão logística, e de certa forma em redes neurais, a hipótese é formulada pela função sigmoid:

hθ(x )=g(θ T

x)= 1

1+e−θTx

Analisando conjuntamente a equação acima e seu gráfico, quando temos amostras de um conjunto de dados de treinamento, onde o sistema deve classificar tal amostra como positivo (y = 1), isso requer que hθ(x) ≈ 1, que significa que θTx deve ser muito maior que zero. De forma análoga, dados

que devem ser classificados com y = 0, devem ter θT_{x muito menor que zero.}

A função custo que representa essa idéia para a regressão logística, penalisando valores de θT_x

muito diferentes do desejado, é dada por:

J (θ)=

[

∑

m

y(i)_⋅(−log(h θ(x

(i)_{)))+(1− y}(i)_{)⋅(−log(1−h} θ(x (i ) )))

]

∑

A idéia citada, implementada pela função-custo acima, pode ser melhor compreendida se analisarmos a expressão dentro do colchete.

−y(i)⋅log

(

)

(

(

)

)

No caso das SVMs, as funções acima sofrem uma ligeira alteração. Ao invéz de uma única curva logarítmica, ela será uma composição de duas retas, mas com similar comportamento. A figura abaixo ilustra tal função em vermelho, comparando com a função anterior em azul.

para y = 1 para y = 0

As funções em vermelho continuam com comportamento semelhante, atribuindo alto custo para valores de z que se distanciam da classe alvo do dado de treinamento. Sem nos preocuparmos com a formalização da equação da reta da função em vermelho, podemos reescrever a função-custo anterior na forma:

J (θ)=

[

∑

m

y(i)⋅cost1(θ T

x(i))+(1− y(i))⋅cost0(θ T

x(i ))

]

∑

n

θ2_j

Onde cost1( ) é a função em vermelho para y = 1 e cost0( ) é a função em vermelho para y = 0.

A equação da função-custo acima pode ser obervada como a soma de dois termos independentes, ou seja, J = A + λB. Considerando que λ é constante, podemos reescrever a equação anterior na forma J = CA + B. Se for desejável que ambas as formas representem numericamente o mesmo valor, basta fazer C = 1/λ. Logo:

J (θ)=C

∑

i=1 m

[

]

∑

n

θ2_j

Repare que em ambos os termos, 1/m foi removido. A razão principal disso é por convenção, visto que as definições matemáticas formais de SVM foram desenvolvidas sem esse multiplicador. Adicionalmente, o fator 1/m é constante, e não interfere nos valores de θ ótimos achados durante a minimização de J.

Outra importante diferença entre a regressão logística e SVM, é a interpretação da hipótese. Em regressão logística, o valor da hipótese representa a probabilidade de um certo dado de entrada pertencer a classe alvo, enquanto que em SVM, não há essa probabilidade, somente:

hθ(x )=

{

x⩾0 0 caso contrário

Formalização Matemática

O treinamento de uma SVM consiste, assim como nos demais algoritmos, em determinar o conjunto de parâmetros θ que minimizam a função-custo J. Analisando a função J acima, vemos que devemos minimizar dois termos.

O termo de regularização é sempre positivo, assim, minimizar tal termo consiste somente em atribuir valores pequenos para θ. O primeiro termo da função, por outro lado, pode ser minimizado, se as funções cost1( ) e cost0( ) forem mínimas. Observando os gráficos dessas funções (retas

θTx⩾1 para y = 1 θTx⩽−1 para y = 0

Note que os limiares de decisão (classificação) são -1 e 1, e não mais o valor 0. Dessa forma, é desejável ter sempre as duas condições acima atendidas, minimizando ao máximo o valor de J. Uma forma de garantir tais condições durante o processo de treinamento, é fazer o valor de C bastante elevado.

Portanto, o treinamento de uma SVM consiste em achar os valores de θ que minimizem J:

min θ =C

∑

m

[

]

∑

n

θ2_j

Uma vez satisfeitas as condições acima para θT_{x, o treinamento do algoritmo (minimização da}

função-custo) se resume em:

min θ = 1 2

∑

Produto Interno (Produto Escalar)

Para formalizar a matemática da SVM, devemos deixar claro e explícito a definição algébrica de produto interno entre dois vetores. Considere os vetores bidimensionais u e v. Algebricamente, eles são definidos por:

u=

[

u₂

]

[

v₂

]

O produto interno é, portanto, representado por u ∙ v. Graficamente, sabemos que o produto interno é o produto da projeção do vetor v sobre o eixo de u e o comprimento do vetor u, resultando em um valor escalar. O mesmo resultado pode ser obtido fazendo a projeção do vetor u sobre o eixo de v, multiplicando pelo comprimento de v. Algebricamente:

onde p é o comprimento da projeção de v sobre o eixo de u, e ||u|| é o comprimento do vetor u, formalmente chamado de norma de u:

‖u‖=

√

A expressão acima nos permite escrever o termo de regularização da função-custo como:

1 2

∑

√

É importante lembrar que a operação do produto interno resulta em um número Real, ou seja, podendo ser negativo ou positivo. O produto interno será negativo quando a projeção de um vetor sobre o eixo do outro estiver em uma direção oposta, ou seja, quando o ângulo entre os vetores for maior que 90º.

É possível provar algebricamente que:

u⋅v= p⋅‖u‖=u₁v₁+u₂v₂

Logo, temos que o produto interno será:

u⋅v=uT_{v= p⋅‖u‖}

Se considerarmos, agora, a multiplicação vetorial θT_{x, temos:}

θTx= p⋅‖θ‖

onde p é a projeção do vetor x sobre o eixo do vetor θ. Limiar de Decisão

Considerando um conjunto de dados de treinamento, cujas variáveis de entrada são representadas por vetores x(i)_{, com i = 1, 2, … , m, devemos calcular θ}T_x(i)_{, que minimize a função custo para todas}

as amostras x(i)_{., onde cada amostra é representada por um vetor x = [x}

Considere, por exemplo, um problema de classificação com 2 variáveis (x1 e x2), como ilustrado na

figura abaixo. Logo, teremos θ = [θ0 θ1 θ2], podendo fazer θ0 = 0 como simplificação.

Uma opção de classificação é usar uma fronteira de decisão linear como mostrada abaixo. É intuitivo pensar que tal fronteira não é a melhor opção, apesar de separar as duas possíveis classes.

É possível provar algebricamente, que o vetor θ que resulta em tal fronteira é ortogonal a ela. A simplificação adota de θ0 = 0 faz com que a reta da fronteira de decisão cruze o eixo ortogonal na

origem, bem como a origem do vetor θ será na origem dos eixos.

Podemos então calcular o produto interno de cada vetor de amostra e o vetor de parâmetros. Considerando, por exemplo, a amostra x(1) _{indicada abaixo, a projeção dela no eixo de θ será o}

Fazendo o mesmo para uma segunda amostra x(2)_{, sua projeção será p}(2)_.

Repare que as projeções p para essas amostras são relativamente pequenas. Assim, as funções cost1( ) (para y = 1) e cost0( ) (para y = 0) somente serão nulas, o que corresponde ao mínimo da

função-custo, se ||θ|| for grande, pois temos que as funções citadas serão zero caso θTx= p⋅‖θ‖⩾1 para y = 1 e θT_{x= p⋅‖θ‖⩽−1 para y = 0.}

Para minizarmos a função-custo, anulando as funções cost(), sem aumentar desnecessariamente ||θ||, o que causaria um aumento de J devido ao termo de regularização, devemos aumentar o máximo possível o valor de p para cada amostra. No exemplo acima, isso pode ser obtido se considerarmos a fronteira de decisão ilustrada abaixo.

Limiar de Decisão com Margem Larga

A principal consequência da abordagem acima para determinação da fronteira de decisão, e a criaçao de uma margem larga em torno da fronteira.

A margem é uma linha paralela à fronteira, que a separa das amostras de uma determinada classe. Considere a figura abaixo, com amostras linearmente separáveis em duas classes.

A fronteira de decisão H1 claramente não separa as duas classes, e portanto não é uma solução

aceitável. Ambas fronteiras H2 e H3, e por isso podem ser consideradas soluções para a

classificação. Ao analisar as margens de cada fronteira, vemos que as distâncias entre as fronteiras e as amostras mais próximas, vemos claramente que as margens de H3 são maiores que H2.

Por isso, SVM é conhecida como uma ferramenta de classificação de alta margem, ou margem larga, geralmente convergindo para soluções mais otimizadas que algorimos de regressão logística. Essa vantagem, contudo, é garantida quando é minimizada a função-custo J com um alto valor de C. Uma desvantagem do uso de um alto valor de C, é o aumento da sensibilidade do sistema com relação a amostras de treinamento discrepantes. Suponha o problema de classificação abaixo. Uma fronteira com alta margem é ilustrada em preto.

Caso o conjunto de treinamento tenha uma amostra de valor discrepante, como o mostrada abaixo, a SVM pode ter comportamentos diferentes a depender do valor de C.

Intuitivamente, podemos ver que a fronteira de decisão deve ser mantida, ou pouco alterada, visto que o valor discrepante não representa todo o conjunto de amostras, ou a maioria delas. Entretanto, caso um alto valor de C seja usado, a fronteira de decisão será fortemente alterada, representada em rosa na figura abaixo. A partir disso, deve-se achar um valor de C que resulte numa fronteira de decisão ótima, sem ser afetada excessivamente por valores extremos.
