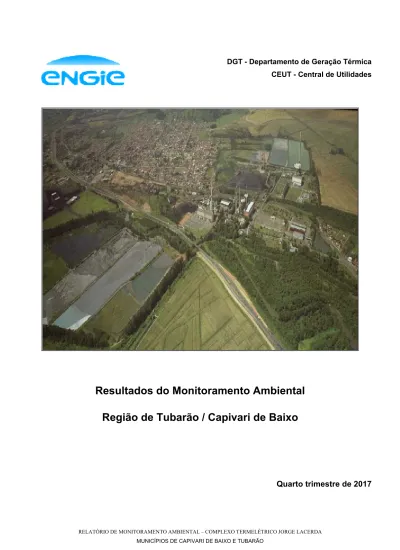

RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
DGT - Departamento de Geração Térmica
CEUT - Central de Utilidades
Resultados do Monitoramento Ambiental
Região de Tubarão / Capivari de Baixo
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
SUMÁRIO
1
DADOS DO EMPREENDIMENTO ... 3
2
INTRODUÇÃO ... 4
3
OBJETIVO ... 4
4
DESCRIÇÃO DO EMPREENDIMENTO ... 4
4.1
Processo Produtivo ... 4
4.2
Região de Influência do CTJL ... 7
5
MONITORAMENTO DA QUALIDADE DO AR ... 9
5.1
Panorama do Monitoramento da qualidade do ar ... 9
5.2
Metodologia Aplicada ... 9
5.3
Índice de Qualidade do Ar ... 11
5.4
Requisitos Legais ... 12
6
MONITORAMENTO DA QUALIDADE DA ÁGUA ... 12
6.1
Metodologia Aplicada ... 12
6.2
Requisitos Legais ... 15
7
RESULTADOS E DISCUSSÕES ... 15
7.1
Monitoramento da Qualidade do ar ... 15
7.2
Monitoramento da Qualidade das águas e efluentes ... 17
8
CONCLUSÃO ... 17
9
RESPONSABILIDADE TÉCNICA ... 18
10
REFERÊNCIAS BIBLIOGRÁFICAS ... 18
12
ANEXO I – Monitoramento da Qualidade do Ar – Método Automático ... 19
13
ANEXO II – Monitoramento da Qualidade das Águas ...
56
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
3
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
1
DADOS DO EMPREENDIMENTO
EMPRESA:
ENGIE BRASIL ENERGIA
RAZÃO SOCIAL:
TRACTEBEL ENERGIA S.A.
USINA:
COMPLEXO TERMELÉTRICO JORGE LACERDA
CNPJ:
02.474.103/0002-08
ATIVIDADE:
GERAÇÃO DE ENERGIA TERMELÉTRICA
ENDEREÇO:
AVENIDA PAULO SANTOS MELLO, S/N – 88745-000 - CENTRO – CAPIVARI DE BAIXO – SC
LOCALIZAÇÃO GEOGRÁFICA:
28° 27’ 16.92” S
48° 58’ 15.23” O
LICENÇAS DE OPERAÇÃO:
UTLA – LAO
N° 1603/2016
UTLB – LAO
N° 1597/2016
UTLC – LAO
N° 2991/2012
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
2
INTRODUÇÃO
Em atendimento às Licenças de Operação: LAO N° 1603/2016, LAO N° 1597/2016 e LAO N°
2991/2012, este relatório apresentará os resultados do monitoramento de qualidade do ar realizado no
quarto trimestre de 2017 e os resultados do monitoramento da qualidade das águas superficiais
realizado no segundo semestre de 2017. O monitoramento é realizado de acordo com Plano de
Monitoramento Ambiental (PBA) e dá continuidade aos trabalhos de monitoramento iniciados em 1986
na região de influência do Complexo Termelétrico Jorge Lacerda.
3
OBJETIVO
O presente documento tem como objetivo apresentar os resultados do monitoramento ambiental
realizado na região de influência do Complexo Termelétrico Jorge Lacerda (Tubarão e Capivari de
Baixo). Os resultados do monitoramento da qualidade do ar se referem ao quarto trimestre de 2017 e os
resultados do monitoramento da qualidade das águas e efluentes se referem ao segundo semestre de
2017.
4
DESCRIÇÃO DO EMPREENDIMENTO
4.1 Processo Produtivo
O Complexo Termelétrico Jorge Lacerda localiza-se no município de Capivari de Baixo, Santa Catarina,
com uma capacidade instalada de 857 MW. É constituído por sete grupos geradores, agrupados em
três Usinas: Jorge Lacerda A – UTLA (Unidades 1, 2, 3 e 4); Jorge Lacerda B – UTLB (Unidades 5 e 6)
e Jorge Lacerda C – UTLC (Unidade 7).
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Tabela 1 - Características do Complexo Termelétrico Jorge Lacerda
USINA
UTLA
UTLB
UTLC
POTENCIA INSTALADA
232 MW
262 MW
363 MW
GARANTIA FÍSICA
122,9 MW
198 MW
329 MW
UNIDADES
2 Unidades ‐ 50
MW
2 Unidades ‐
66MW
2 Unidades ‐ 131
MW
1 Unidade ‐ 363
MW
SISTEMA DE
RESFRIAMENTO
ABERTO
ABERTO
FECHADO
INÍCIO DA OPERAÇÃO
COMERCIAL
mar‐65
nov‐79
nov‐96
AUTORIZAÇÃO/CONCESSÃO
ANEEL
30 anos até
28/09/2028
30 anos até
28/09/2028
30 anos até
28/09/2028
O processo de produção de energia termelétrica é similar em todas as Usinas do CTJL, variando
apenas os fabricantes e modelos dos equipamentos. A caldeira forma junto com a turbina e o gerador
os componentes principais de uma usina termelétrica a carvão. A sua função primária consiste em
converter a energia química inerente ao combustível, introduzido na sua fornalha, em energia térmica
ou calor e utilizar este calor para produzir a quantidade de vapor requerido pela turbina. Na turbina, a
energia térmica é convertida em energia mecânica transferida por meio de um eixo até um gerador
elétrico, sendo convertida em energia elétrica.
Os gases gerados pela combustão do carvão saem pelos dutos de gases da caldeira, passam pelo
precipitador eletrostático, onde são removidos aproximadamente 99% das partículas, e posteriormente
são emitidos pela chaminé.
Em regime normal de operação das unidades, a fonte de energia para geração de energia é o carvão
CE 4500. O controle de qualidade do carvão é realizado através de parâmetros estipulados em contrato.
Todo carvão é recebido juntamente com um Laudo de Análise e Ensaio emitido pelo fornecedor do
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
carvão. Os valores dos Laudos são confirmados através de análises realizadas em laboratório próprio
dos seguintes parâmetros: PCS, cinzas, enxofre, granulometria, umidade, material volátil e peso em
base seca. Estas análises também são realizadas para o carvão abastecido nas unidades.
Eventualmente, as caldeiras necessitam de combustíveis líquidos. São utilizados o óleo diesel e o óleo
combustível pesado (fuel oil) nas unidades 1, 2, 3 e 4 da UTLA e nas unidades 5 e 6 da UTLB,
enquanto que na unidade 7 da UTLC, se utiliza somente o óleo diesel. Estes combustíveis líquidos são
empregados como auxiliares na combustão do carvão durante a fase de aquecimento da caldeira e em
situações de instabilidade da combustão, porque permitem ajustes precisos em baixas vazões e
queimam com maior facilidade do que o carvão mineral pulverizado.
O Complexo Termelétrico Jorge Lacerda (CTJL) requer água no seu sistema operacional para os
seguintes fins, cujas captações são realizadas nos rios Capivari e Tubarão – Bacia hidrográfica do rio
Tubarão e Complexo Lagunar:
a) Sistema aberto de resfriamento das Unidades 1 a 6.
b) Reposição do sistema fechado de resfriamento da Unidade 7 (Torre de Resfriamento).
c) Produção de Água Industrial para usos diversos (lavagem de pisos, sistema anti-incêndio da
Unidade 7, produção de água potável para sanitários, resfriamento de mancais, entre outros).
d) Produção de água desmineralizada para abastecimento das caldeiras.
e) Sistema anti-incêndio das Unidades 1 a 6.
O lançamento da água do sistema aberto de resfriamento do processo é realizado nos rios Capivari e
Tubarão. A Tabela 2 apresenta os pontos de captação de água e lançamento de efluentes do CTJL
considerando as vazões máximas captadas e lançadas no caso das 7 unidades operando em plena
carga.
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Tabela 2 -
Pontos de Captação e Lançamento do CTJL
IDENTIFICAÇÃO DO
PONTO
CORPO HÍDRICO
LOCALIZAÇÃO
GEOGRÁFICA
CÓDIGO
Vazões
Máximas
de
Captação
(m³/h)
Captação Rio Capivari¹
Rio Capivari
S 28° 26' 43.8"
W 48° 58' 05.6"
CC
1050
Captação para Canal de
Adução UTLB e UTLA
Rio Tubarão
S 28° 27' 41.05"
W 48° 58'
37.74"
CT
‐
Captação UTLB¹
Canal de adução
S 28° 27' 14.0"
W 48° 58' 19.0"
AB
36.360
Captação UTLA¹
Canal de Adução
S 28° 27' 08.5"
W 48° 58' 15.4"
AA
40.784
Lançamento Rio
Capivari²
Rio Capivari
S 28° 27' 05.8"
W 48° 58' 18.1"
LC
19.584
Lançamento Rio
Tubarão²
Rio Tubarão
S 28° 27' 50.9"
W 48° 58' 23.4"
LT
57.560
¹
Vazão calculada pela capacidade nominal das bombas
² Vazão estimada
4.2 Região de Influência do CTJL
Considera-se como região de influência do CTJL os municípios de Capivari de Baixo e Tubarão, em
Santa Catarina.
O município de Capivari de Baixo, localiza-se no estado de Santa Catarina, com uma altitude de 12
metros e possui pouco mais de 23 mil habitantes. Possui clima mesotérmico úmido, sem estação seca e
com as quatro estações bem definidas. A média anual de temperatura é 19°C. A umidade relativa média
é de 80% e a direção predominante do vento é nordeste. O Complexo Termelétrico Jorge Lacerda,
move a economia da região, gerando empregos para os moradores da região.
O município de Tubarão está localizado na região sul do estado de Santa Catarina, 9 metros acima do
nível do mar. A cidade se destaca por ser o segundo centro comercial do sul do estado. Possui uma
população aproximada de 103 mil habitantes. Tubarão está em segundo lugar no estado de Santa
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Catarina em quantidade de carros por habitante, com 70,9 veículos para cada 100 moradores, perdendo
somente para Brusque, com 73,2 veículos. No município, estão situadas grandes indústrias no
segmento de vidros e alumínio. Também há um polo moveleiro de grande expressão e é muito forte na
prestação de serviços como os serviços de saúde.
Os limites da grande Bacia Hidrográfica do rio Tubarão e Complexo Lagunar englobam 18 municípios,
quais sejam: Lauro Müller, Orleans, São Ludgero, Braço do Norte, Grão Pará, Rio Fortuna, Santa Rosa
de Lima, Anitápolis, Sao Bonifácio, São Martinho, Armazém, Gravatal, Capivari de Baixo, Tubarão,
Pedras Grandes, Treze de Maio, Jaguaruna e Sangão. Ao longo das sub bacias do Rio Tubarão e
Capivari, há o desenvolvimento de diferentes atividades econômicas conforme descrito na Tabela 3.
Tabela 3 –
Tipos de atividades nas sub bacias dos rios Capivari e Tubarão
SUB BACIA RIO CAPIVARI
Município
Principais atividades
Armazém
Agricultura, indústria moveleira e de facção, frigoríficos;
Gravatal
Turismo, indústria de confecções, agropecuária e agricultura
São Bonifácio Agricultura, agropecuária, indústria madeireira e de laticínios
SUB BACIA RIO TUBARÃO
Município
Principais atividades
Lauro Muller
Mineração, cerâmica e agricultura
Orleans
Suinocultura, agricultura, indústria madeireira, moveleira e plástica
Pedras
Grandes
Suinocultura, agricultura
Capivari de
Baixo
Indústria termelétrica e rizicultura
Jaguaruna
Rizicultura, agricultura, agropecuária e turismo
Sangão
Rizicultura, agricultura, cerâmica
Treze de maio
Agricultura
Tubarão
Rizicultura, comércio, serviços, indústria têxtil, madeireira, moveleira.
Fonte: Plano Integrado de Recursos Hídricos da Bacia Hidrográfica do Rio Tubarão e Complexo Lagunar (2002).
Em relação ao saneamento básico, os municípios possuem sistema de captação e tratamento de água
para consumo humano e utilizam como tratamento de esgoto doméstico sistemas de tanques e fossas
sépticas ou sumidouros. Os resíduos sólidos urbanos são destinados para Aterros sanitários ou
reciclagem/compostagem.
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
5
MONITORAMENTO DA QUALIDADE DO AR
5.1 Panorama do Monitoramento da qualidade do ar
VORMITTAG et al. (2014) estudou a situação do monitoramento da qualidade do ar no Brasil
verificando que em todo país, apenas no Distrito federal e em outros 10 estados, o governo estadual
realiza este monitoramento: Bahia, Espírito Santo, Goiás, Mato Groso, Minas Gerais, Paraná, Rio de
Janeiro, Rio Grande do Sul, São Paulo e Sergipe. O estudo apontou a baixa qualidade do
monitoramento realizado no país, indicando que 1,7% dos municípios do país são cobertos pelo
monitoramento da qualidade do ar, sendo que a região sudeste representa 78% destes municípios.
Além disso, este estudo, disponível no site do Ministério de Meio Ambiente (MMA), mostra o n° de
estações por 1.000 km² e por 100.000 habitantes no Brasil e no mundo.
Figura 1 - Estações de monitoramento da qualidade do ar no Brasil e no mundo.
Fonte: VORMITTAG et al. (2014) – www.mma.gov.br
A Engie Brasil Energia possui 3 estações de monitoramento da qualidade do ar na região de influência
do CTJL, sendo duas no município de Tubarão, com área de 301,7 km² e 102.883 habitantes e uma na
cidade de Capivari de Baixo, com área de 53,3
km² e 23.663 habitantes (IBGE, 2015). Durante o
estudo, não foram encontradas outras estações pertencentes a entidades privadas na região avaliada.
5.2 Metodologia Aplicada
O monitoramento da qualidade do ar na região de influência do CTJL é realizado através de três
estações de monitoramento automáticas localizadas nos municípios de Tubarão e Capivari de Baixo,
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
conforme apresentado na Tabela 4. Além disso, para monitorar as condições meteorológicas é utilizada
uma estação localizada no Parque Ambiental em Capivari de Baixo. A Figura 2 mostra a distribuição
das estações em relação ao CTJL.
Tabela 4 - Parâmetros monitorados nas Estações de Monitoramento da Qualidade do Ar
PARÂMETRO
METODOLOGIA
ESTAÇÃO
Capivari de
Baixo
Vila Moema
São
Bernardo
Dióxido de enxofre
(SO
2
)
APSA 370, método
Ultravioleta, faixa de
medição de 0 a 0,5 ppm;
X
X
X
Óxidos de Nitrogênio
(NO
x
, NO
2
e NO)
APNA 370, método de
quimiluminescência, faixa
de medição de 0 a 1
ppm;
X
X
X
Ozônio (O
3
)
Método Ultravioleta
X
X
X
Monóxido de Carbono
(CO)
Método de infravermelho
não dispersivo
-
X
-
Material Particulado
Inalável (PM10)
Metodologia de Radiação
Beta
X
X
X
Material Particulado
Inalável (PM2,5)
Metodologia de Radiação
Beta
-
X
-
Material Particulado
Total (PTS)
Metodologia de Radiação
Beta
X
X
X
A Estação Capivari de Baixo está localizada na Rua Monteiro Lobato - Capivari de Baixo, nas
coordenadas: S 28°26’44,70” W 48°57’31,83”, estando próxima ao CTJL. O trânsito ao redor da estação
é moderado, onde há várias residências e alguns comércios.
A Estação Vila Moema localiza-se na Rua Dr. Otto Feuerschuette – Vila Moema, Tubarão, nas
coordenadas: S 28°29’01,0” W 49°00’00,9”, ao lado da Câmara de Vereadores da Cidade de Tubarão,
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
onde há grande movimentação de veículos. É uma área residencial, com muitas casas em seu entorno,
causando um trânsito intenso, principalmente durante o dia. Fica posicionada em uma rua íngreme.
A Estação São Bernardo, localiza-se na Rua Antônia Goularte Pereira, com altitude mais elevada,
transversal à SC-370 e ao lado de uma fábrica de móveis. A Sanpack Indústria de Comércio de
Plásticos encontra-se a menos de um quilômetro da Estação.
Os parâmetros monitorados através das três estações de qualidade do ar são apresentados na forma
de gráficos, em comparação com o padrão estabelecido na Resolução CONAMA 03/90 e também em
forma de Índices de Qualidade do ar, conforme descrito no item 5.3.
Figura 2 - Localização das Estações de Monitoramento da Qualidade do Ar
Região de Tubarão/ Capivari de Baixo e da Estação Meteorológica
5.3 Índice de Qualidade do Ar
A qualidade do ar registrada numa região pode ser identificada, transformando-se as concentrações
diárias obtidas em Índices de Qualidade do Ar (IQar).
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Na Tabela 5, pode-se observar a estrutura desses índices, utilizados para divulgação da situação da
qualidade do ar do estado de São Paulo. O índice 100 corresponde ao padrão de qualidade do ar
(Resolução CONAMA N° 03/90), estabelecido como limite máximo para garantir a saúde da população.
Tabela 5 – Estrutura dos Índices de Qualidade do Ar
5.4 Requisitos Legais
Todos os dados obtidos através do monitoramento da qualidade do ar são comparados com os padrões
estabelecidos na Resolução CONAMA 03 de 1990.
6
MONITORAMENTO DA QUALIDADE DA ÁGUA
6.1 Metodologia Aplicada
O monitoramento da qualidade das águas é realizado nos rios Tubarão e Capivari, bem como nos
efluentes das usinas, analisando‐se os parâmetros significativos considerando o processo, conforme
apresentado na Tabela 6.
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Tabela 6 – Lista de parâmetros e seus respectivos equipamentos
Parâmetro
Equipamento
pH
pHmetro
Condutividade
Condutivímetro
Turbidez (NTU)
Turbidímetro
Ferro (ppm)
Espectrofotômetro
Sulfato (ppm)
Espectrofotômetro
Alcalinidade Total
(ppm CaCO3)
Bureta Eletrônica
Carbonatos (ppm
CaCO3)
Bureta Eletrônica
Bicarbonatos (ppm
CaCO3)
Bureta Eletrônica
Hidróxidos (ppm
CaCO3)
Bureta Eletrônica
Manganês (ppm)
Espectrofotômetro
Acidez Total (ppm
Bureta Eletrônica
Dureza Total (ppm
Bureta Eletrônica
Dureza de Cálcio
Bureta Eletrônica
Dureza de Magnésio
Bureta Eletrônica
Sólidos Totais (ppm)
Estufa
Sólidos Dissolvidos
Estufa
Temperatura (°C)
Termômetro
A Figura 3 apresenta a localização dos pontos de monitoramento e a Tabela 7 apresenta a frequência
de coleta de cada ponto.
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Figura 3 - Localização dos pontos de amostragem
Tabela 7 - Frequência de coletas dos pontos de qualidade da água
Pontos de monitoramento
Frequência
TU1
Quinzenal
TU2
Quinzenal
TU3
Quinzenal
CA2
Quinzenal
CA3
Quinzenal
EU2
Quinzenal
EU3
Quinzenal
EU4
Quinzenal
CF1
Semanal
ABS01
Semanal
ETR04
Semanal
RTU
Semanal
ZMTU
Semanal
RCA
Semanal
ZMCA
Semanal
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
6.2 Requisitos Legais
Para fins de comparação legal foi utilizada a resolução vigente, CONAMA N° 430 de 13/05/2011, que
“Dispõe sobre as condições e padrões de lançamento de efluentes, complementa e altera a Resolução
n° 357, de 17 de março de 2005, do Conselho Nacional do Meio Ambiente-CONAMA”
. Além da
legislação federal citada, utiliza-se também a lei estadual n° 14.675 de 04/2009.
7
RESULTADOS E DISCUSSÕES
7.1 Monitoramento da Qualidade do ar
Os resultados do monitoramento da qualidade do ar são apresentados da seguinte forma:
Anexo I
a) Planilhas com os resultados das concentrações diárias (24h), incluindo médias de períodos
analisados de SO2, PM10 e PTS nas estações de São Bernardo e Capivari de Baixo, SO2,
PM2,5, PM10 e PTS na estação da Vila Moema.
b) Planilhas com os resultados das concentrações horárias (1h), incluindo médias de períodos
analisados de NO2 e O3 nas estações de São Bernardo e Capivari de Baixo, NO2, CO e O3 na
estação da Vila Moema.
c) Gráficos das concentrações diárias de material particulado inalável (PM10), registradas nas
estações de monitoramento (Vila Moema, São Bernardo e Capivari), com a respectiva
concentração padrão de qualidade do ar (Resolução CONAMA N° 003/90);
d) Gráficos dos índices de material particulado inalável - MPI (PM10), com tabela de distribuição,
identificando a frequência da qualidade do ar encontrada, referentes às estações de
monitoramento da Vila Moema, São Bernardo e Capivari de Baixo;
e) Gráfico das concentrações horárias de monóxido de carbono (CO), registrados na estação Vila
Moema, com seus respectivos índices de qualidade do ar;
f) Gráficos das concentrações horárias de dióxido de nitrogênio (NO2), registradas nos
analisadores das estações automáticas Vila Moema, São Bernardo, Capivari de Baixo, e seus
respectivos índices de qualidade do ar.
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
g) Gráficos das concentrações diárias de dióxido de enxofre (SO2), registradas nos analisadores
das estações automáticas Vila Moema, São Bernardo, Capivari de Baixo, e seus respectivos
índices de qualidade do ar.
h) Gráfico das concentrações horárias de ozônio (O3), com seus respectivos índices de qualidade
do ar registrados na estação Capivari de baixo, São Bernardo e Vila Moema.
i) Gráfico das concentrações horárias de monóxido de carbono (CO), registrados na estação Vila
Moema, com seus respectivos índices de qualidade do ar.
j) Gráfico das concentrações diárias de PTS (BAM1020) registrado na estação Capivari de Baixo,
São Bernardo e Vila Moema com seu respectivo índice de qualidade do ar.
As concentrações das Partículas Totais em Suspensão (PTS), medidas pelo aparelho BAM1020 estão
dentro do padrão estabelecido pela legislação CONAMA 03/90, cujo valor é 240 µg/m
3
.
Na Estação de
Capivari de Baixo o valor máximo representa 28,36% do valor limite, na Estação de Vila Moema 37,48%
e na Estação de São Bernardo 33,68%, todos dentro do padrão. Os índices da qualidade do ar,
calculados a partir das concentrações estão todos enquadrados na classificação “BOA”.
Para o Dióxido de Enxofre, o limite da legislação em vigor, é de 365 µg/m
3
. Os percentuais dos valores
máximos das concentrações medidas nas Estações de Capivari de Baixo, Vila Moema e São Bernardo
em relação ao limite, foram respectivamente: 49,83%, 32,64% e 29,13%, e o índice de qualidade do ar
apresentou em sua grande maioria a classificação “BOA”.
Em relação ao Material Particulado Inalável – 10 µm (PM10), os valores medidos das concentrações
apresentaram-se dentro do padrão, não ultrapassando o limite de 150 µg/m
3
. O máximo valor avaliado
pelo equipamento na Estação de Capivari de Baixo, representa 33,88% do valor aceitável, 46,61% na
Estação de Vila Moema e 72,66% na Estação de São Bernardo. Das 266 medições registradas nas três
estações, apenas 33 atingiram a classificação de “Regular”, a maior parte, 233, estão dentro da
classificação “BOA”.
No caso do Material Particulado Inalável – 2,5 µm, a média dos valores medidos na Estação de Vila
Moema, única que apresenta o equipamento de medição deste parâmetro, foi 21,74 µg/m
3
. Atualmente
o CONAMA e a legislação estadual não estabelecem padrão para este parâmetro.
Na análise de Dióxido de Nitrogênio, considerando que o limite é 320 µg/m
3
, os valores medidos
mostraram estar coerentes e abaixo do padrão. Os valores máximos das Estações de Capivari de
Baixo, Vila Moema e São Bernardo foram, respectivamente: 60,24 µg/m
3
, 83,71 µg/m
3
e 12,82 µg/m
3
,
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
O Monóxido de Carbono é monitorado somente na estação da Vila Moema. O seu valor mais alto foi
alcançado em 06 de outubro às 09:30h, 8747,4131 µg/m
3
, o que representa menos de 21,87% do valor
prescrito pela legislação. Apesar de ter sido registrado neste semestre o valor atípico mencionado
anteriormente, observa-se nos gráficos de concentração e índice da qualidade do ar que os valores
medidos são ínfimos, concluindo que esse parâmetro está atendendo satisfatoriamente ao solicitado.
No que se refere ao Ozônio, as concentrações do período definido não ultrapassaram o limite de 160
µg/m
3
nas três Estações. Quanto ao Índice da Qualidade do Ar, apenas 06 medições foram
classificadas como “Aceitável” na Estação de São Bernardo e 05 na Estação da Vila Moema. No
entanto, todas as medições se enquadraram dentro dos padrões. O valor mais alto para a Estação de
São Bernardo foi 91,03 µg/m
3
, 95,01 µg/m
3
para a Estação Vila Moema e 73,27µg/m
3
na Estação de
Capivari de Baixo, o que representa respectivamente 56,89%, 59,38% e 45,79% do padrão
estabelecido.
7.2 Monitoramento da Qualidade das águas e efluentes
Os resultados do monitoramento da qualidade das águas e efluentes são apresentados no Anexo II, por
meio de planilhas com os resultados das concentrações diárias, incluindo médias de períodos
analisados, de temperatura da água, pH, condutividade, turbidez, sólidos, ferro, sulfatos, manganês,
alcalinidade, carbonatos, bicarbonatos, hidróxidos, acidez, dureza e matéria orgânica dos rios Capivari e
Tubarão e efluentes das usinas do Complexo Termelétrico Jorge Lacerda.
Em relação aos efluentes das unidades do Complexo termelétrico Jorge Lacerda, no que preconiza a
Resolução CONAMA 430 e lei 14.675/SC, principalmente no que se refere aos padrões de lançamento
para óleos e graxas, pH e temperatura, por se tratar de parâmetros característicos do processo
produtivo, os resultados das análises têm demonstrado o atendimento às exigências legais citadas.
7.3 Situações Anormais no Período
Conforme correspondência CE REJL-0122/2017, protocolo nº FATMA 00054746/2017, no dia 30 de
agosto de 2017 às 23:00h, o equipamento de monitoração de SO
2
da Estação da Vila Moema
apresentou problemas que invalidavam as medições. Como esse problema não pode ser solucionado
pela equipe técnica local, o mesmo foi enviado para manutenção junto ao fornecedor (ECOSOFT – ES).
Analisando os dados históricos das três estações e considerando a estação da Vila Moema como
prioritária, sobretudo pela densidade populacional e predominância do vento (NE), foi realocado o
analisador de SO
2
da Estação São Bernardo para estação da Vila Moema em 04/12/2017, que retornará
a sua Estação de origem assim que as condições normais forem reestabelecidas com o regresso do
equipamento manutenido.
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
8
CONCLUSÃO
Com base nos dados obtidos pelo monitoramento da qualidade do ar realizado durante os meses de
outubro, novembro e dezembro de 2017, nas Estações de Capivari de Baixo, Vila Moema e São
Bernardo, pode-se concluir que os parâmetros averiguados estão obedecendo aos padrões da
legislação CONAMA 03/90, resultando em uma classificação adequada em 100% das medições.
No que se refere aos padrões legais das águas, os resultados indicam que a qualidade destas não está
sendo comprometida pela operação do Complexo Termelétrico Jorge Lacerda.
9
RESPONSABILIDADE TÉCNICA
10 REFERÊNCIAS BIBLIOGRÁFICAS
CONAMA, 2005 – Resolução n° 357, de 17 de março de 2005 - Classificação dos corpos de água e
diretrizes ambientais para o seu enquadramento e estabelece as condições e padrões de lançamento
de efluentes.
CONAMA, 2011 – Resolução n° 430, de 13 de maio de 2011 - Dispõe sobre as condições e padrões de
lançamento de efluentes, complementa e altera a Resolução no 357, de 17 de março de 2005, do
Conselho Nacional do Meio Ambiente-CONAMA.
ECOSOFT, Santolim L.C.D. et al (1997) Rede Otimizada para o Monitoramento da Qualidade do Ar da
Grande Vitória – ES, Instituto de Tecnologia, Universidade Federal do Espírito Santo, Vitória, ES, Brasil.
JICA. (1997) The Study on Evaluation of Environmental Quality In Region under Influence of Coal Steam
Power Plants in Federative Republic of Brazil.
Portaria Estadual N° 024 de 24 de setembro de 1979 – Enquadra os Cursos d’Água do Estado de Santa
Catarina.
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
U.O. Geração Térmica - DGT
Central de Utilidades - CEUT
Dióxido de Enxofre Material Particulado PM10 Material Particulado Total Dióxido de Enxofre Material Particulado PM10 Material Particulado Total Dióxido de Enxofre Material Particulado PM2,5 Material Particulado PM10 Material Particulado Total 01/out 6,92 23,04 30,29 21,61 25,58 31,88 (**) 20,54 29,62 30,25 02/out 17,55 21,13 28,04 18,02 24,67 30,88 (**) 15,92 27,46 28,63 03/out 46,30 24,00 33,42 17,09 19,58 33,63 (**) 15,92 29,71 34,21 04/out 6,81 29,50 43,08 16,07 25,13 42,71 (**) 17,05 39,54 49,50 05/out 6,67 39,33 53,04 15,92 40,21 56,25 (**) 22,43 46,25 60,25 06/out 9,43 35,62 41,05 20,00 53,54 57,35 (**) 24,86 45,27 48,77 07/out 12,91 42,04 49,04 16,52 60,54 48,46 (**) 22,71 48,92 50,46 08/out 15,60 27,08 31,21 24,70 30,88 27,79 (**) 17,96 30,58 30,29 09/out 6,84 28,71 38,08 70,56 34,08 38,58 (**) 25,62 56,62 40,71 10/out 9,07 31,88 37,54 39,57 41,25 43,33 (**) 26,12 44,79 45,75 11/out 55,76 39,88 45,04 29,29 48,17 44,58 (**) 31,71 41,96 40,67 12/out 31,81 30,25 33,83 26,99 35,21 31,79 (**) 25,58 31,91 28,17 13/out 9,39 21,71 30,88 18,98 65,64 30,75 (**) 25,79 34,46 30,54 14/out 11,63 18,04 25,67 17,42 29,38 26,13 (**) 13,08 22,71 23,42 15/out 43,49 22,54 28,25 19,41 22,29 23,50 (**) 14,79 22,71 25,96 16/out 6,98 26,17 38,33 16,24 25,71 32,33 (**) 15,58 33,96 45,83 17/out 6,59 27,54 41,17 15,47 36,04 42,13 (**) 18,42 34,00 46,29 18/out 6,77 40,25 50,17 26,84 56,54 72,75 (**) 26,12 58,08 73,71 19/out 32,54 40,11 60,83 20,18 52,05 60,58 (**) 23,29 56,21 79,17 20/out 31,18 38,29 46,54 17,44 53,96 47,83 (**) 22,38 52,08 65,13 21/out 10,90 26,33 36,13 15,99 32,08 26,17 (**) 22,79 33,00 30,33 22/out 32,09 24,92 32,33 15,93 30,71 (**) (**) 18,13 29,79 31,96 23/out 55,21 23,88 33,38 15,13 24,83 (**) (**) 15,21 34,71 43,38 24/out 8,07 33,83 45,33 16,13 42,96 (**) (**) 19,24 48,75 58,71 25/out 6,59 27,42 32,29 15,58 32,79 (**) (**) 19,38 35,21 41,42 26/out 6,39 20,87 27,39 21,88 32,96 39,80 (**) 21,71 38,04 42,63 27/out 14,20 47,33 60,96 35,92 57,50 61,04 (**) 35,60 62,04 71,83 28/out 181,87 38,29 50,50 17,26 24,88 39,42 (**) 22,04 37,29 49,63 29/out 28,53 21,67 27,38 25,42 30,88 29,96 (**) 17,50 28,71 33,29 30/out 12,40 35,29 44,96 20,13 42,67 51,88 (**) 23,00 47,25 65,30 31/out 24,07 48,88 57,17 15,10 47,54 61,08 (**) 21,62 60,12 85,33 01/nov 43,23 36,39 45,57 61,44 31,17 43,96 (**) 19,59 48,83 63,33 02/nov 7,08 37,96 58,33 15,16 43,79 60,17 (**) 19,24 53,67 74,63 03/nov 7,08 50,83 68,08 17,03 61,17 80,83 (**) 28,75 69,92 89,96 04/nov 15,92 31,38 34,08 22,03 38,96 40,38 (**) 24,21 40,08 46,58 05/nov 19,83 24,00 28,13 17,25 31,92 30,54 (**) 15,33 29,62 32,42 06/nov 7,41 21,79 28,58 17,70 35,38 32,67 (**) 16,92 32,09 31,13 07/nov 6,84 26,57 34,57 17,01 35,42 34,79 (**) 17,12 34,71 44,25 08/nov 6,76 26,50 31,54 17,39 36,50 30,79 (**) 16,88 33,96 33,83 09/nov 15,99 29,13 33,92 33,33 35,21 38,08 (**) 21,18 39,50 40,79 10/nov 34,68 25,96 32,54 23,92 26,71 30,00 (**) 24,00 31,21 31,04 11/nov 64,77 28,67 35,67 1,23 22,21 29,08 (**) 20,38 30,83 36,75 12/nov 10,49 33,79 40,21 1,45 34,42 41,83 (**) 22,42 39,38 47,17 13/nov 68,12 42,83 51,58 1,61 35,88 49,63 (**) 25,58 49,54 63,58 14/nov 46,30 37,04 52,04 31,13 48,42 70,83 (**) 28,42 52,38 64,54 15/nov 7,91 43,79 54,79 1,31 47,25 64,54 (**) 28,04 49,38 64,25 16/nov 11,50 46,17 55,96 1,45 52,21 75,08 (**) 27,58 61,38 78,17 17/nov 21,10 29,29 33,21 21,62 41,83 37,25 (**) 23,92 31,83 37,33 18/nov 21,86 18,91 23,17 8,35 26,50 25,83 (**) 25,25 21,58 23,13 19/nov 31,75 30,75 39,21 6,62 38,69 35,40 (**) 26,29 32,29 37,00 20/nov 16,98 29,75 36,83 58,85 42,75 42,70 (**) 21,33 35,96 41,42 21/nov 105,47 30,88 36,00 4,22 32,00 35,46 (**) 21,08 34,71 37,04 22/nov 109,00 25,63 29,29 0,84 26,17 28,71 (**) 17,54 29,04 30,29 23/nov 10,45 38,71 43,50 1,52 40,29 47,71 (**) 18,68 41,46 50,29 24/nov 22,26 39,21 46,38 16,04 40,58 48,13 (**) 21,62 44,17 53,92
São Bernardo Vila Moema
Capivari de Baixo Dia/Mês
U.O. Geração Térmica - DGT
Central de Utilidades - CEUT
Dióxido de Enxofre Material Particulado PM10 Material Particulado Total Dióxido de Enxofre Material Particulado PM10 Material Particulado Total Dióxido de Enxofre Material Particulado PM2,5 Material Particulado PM10 Material Particulado Total
São Bernardo Vila Moema
Capivari de Baixo Dia/Mês
Estações Automáticas (Médias de 24 h (ug/m³))
25/nov 48,49 41,92 48,29 8,92 57,92 49,29 (**) 27,75 52,50 57,33 26/nov 35,75 22,92 26,96 0,37 22,33 23,58 (**) 18,38 24,88 24,50 27/nov 17,12 30,25 35,71 106,34 37,29 43,83 (**) 22,46 40,75 50,17 28/nov 17,00 35,92 43,08 8,60 49,75 47,67 (**) 21,71 51,13 62,44 29/nov 7,64 34,88 39,29 43,30 60,52 44,70 (**) 18,46 39,08 53,33 30/nov 9,73 27,75 29,00 1,34 39,41 28,48 (**) 15,58 25,25 29,08 01/dez 12,93 22,54 26,04 14,62 34,79 31,09 (**) 18,83 27,79 28,00 02/dez 7,31 27,13 29,25 0,47 35,79 27,83 (**) 17,54 29,75 29,83 03/dez 7,32 25,29 31,00 0,27 35,25 32,65 (**) 20,50 32,29 37,50 04/dez 34,29 36,71 40,96 1,47 52,00 45,80 0,49 26,00 37,50 37,50 05/dez 18,82 24,46 30,58 (**) 48,90 27,20 0,56 19,12 29,38 32,17 06/dez 7,28 18,04 23,75 (**) 24,40 16,75 69,82 30,50 25,75 25,79 07/dez 26,02 23,29 31,50 (**) 30,33 22,73 4,63 21,08 34,08 34,63 08/dez 18,80 22,92 31,92 (**) 33,58 29,27 0,72 21,78 35,38 41,58 09/dez 28,90 23,92 31,38 (**) 34,18 34,20 8,02 19,75 33,25 37,33 10/dez 15,08 31,04 40,29 (**) 30,25 38,09 26,51 21,12 42,46 45,75 11/dez 9,07 43,04 51,38 (**) 35,80 36,56 0,53 21,08 51,67 72,71 12/dez 12,47 32,92 44,33 (**) 33,00 43,43 25,60 18,00 47,58 59,58 13/dez 7,95 41,96 56,00 (**) 45,46 65,36 17,09 22,71 51,88 62,00 14/dez 14,87 46,52 57,96 (**) 49,04 71,04 14,59 27,12 57,54 60,63 15/dez 23,20 42,21 52,83 (**) 58,90 54,48 4,89 30,67 56,08 59,46 16/dez 7,74 45,79 50,79 (**) 63,52 49,00 78,79 27,21 52,71 57,58 17/dez 10,82 33,55 42,05 (**) 40,67 34,18 34,39 24,86 43,90 60,41 18/dez 11,30 21,21 23,96 (**) 32,71 22,25 2,15 20,54 24,77 24,79 19/dez 8,31 22,83 26,67 (**) 32,95 22,46 12,48 19,83 29,08 26,63 20/dez 7,62 20,41 26,27 (**) 55,00 35,50 76,78 20,50 28,62 26,22 21/dez 7,73 22,38 30,29 (**) 36,24 29,96 30,73 21,92 33,96 33,29 22/dez 7,71 22,21 31,04 (**) 31,10 28,67 20,19 18,38 35,21 35,71 23/dez 22,46 27,22 32,61 (**) 71,05 28,26 24,87 25,62 42,30 36,04 24/dez 22,41 14,67 21,42 (**) 109,00 16,31 3,19 19,04 (**) 19,88 25/dez 26,95 (**) 49,88 (**) 32,42 (**) 3,03 22,46 (**) 51,50 26/dez 9,31 (**) 41,58 (**) 44,10 (**) 49,51 22,75 (**) 44,17 27/dez 10,61 31,62 32,79 (**) 40,45 (**) 63,48 23,17 (**) 36,13 28/dez 7,97 27,00 30,57 (**) 44,85 (**) 51,58 20,08 (**) 34,79 29/dez 8,09 25,21 32,71 (**) 38,29 (**) 119,14 20,21 (**) 33,42 30/dez 10,44 13,67 18,75 (**) 23,15 (**) 9,34 19,71 (**) 17,50 31/dez 19,24 20,00 27,00 (**) 37,00 (**) 5,30 19,92 (**) 24,13 Máximo 181,87 50,83 68,08 106,34 109,00 80,83 119,14 35,60 69,92 89,96 2° Máximo 109,00 48,88 60,96 70,56 71,05 75,08 78,79 31,71 62,04 85,33 Mínimo 6,39 13,67 18,75 0,27 19,58 16,31 0,49 13,08 21,58 17,50 Média 22,24 30,50 36,94 19,49 39,86 38,06 27,09 21,74 39,59 41,68 Nº de medições 92 90 92 65 92 81 28 92 84 92 Des. Padrão 25,48 8,51 10,62 17,85 13,47 14,19 30,55 4,18 10,89 16,18 Obs:
- (**) Falha na medição ou equipamento; - Capacidade Total do Complexo: 857 MW;
Média: Aritmética para S02 e Material Particulado (PM10);
- Analisadores contínuos de PM2,5, PM10 e PTS BAM1020 da Met One, com método de análise Radiação Beta; - Analisador contínuo de Dióxido de Enxofre - S02, Horiba APSA 360, com método de análise Ultravioleta.
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
MONITORAMENTO DA QUALIDADE DO AR
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Outubro a dezembro de 2017
CONCENTRAÇÃO DE DIÓXIDO DE ENXOFRE - SO
2
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
MONITORAMENTO DA QUALIDADE DO AR
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Outubro a dezembro de 2017
ÍNDICES DA QUALIDADE DO AR
DIÓXIDO DE ENXOFRE- SO
2
DISTRIBUIÇÃO DOS ÍNDICES DE QUALIDADE DO AR – SO
2
Freq
%
Freq
%
Freq
%
Freq
%
Freq
%
Freq
%
Capivari de Baixo
87
97
3
3,333
0
0
0
0
0
0
0
0
São Bernardo
57
98
1
1,724
0
0
0
0
0
0
0
0
Vila Moema
26
96
1
3,704
0
0
0
0
0
0
0
0
Crítica
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
MONITORAMENTO DA QUALIDADE DO AR
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Outubro a dezembro de 2017
CONCENTRAÇÃO DE MATERIAL PARTICULADO INALÁVEL – PM
10
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
MONITORAMENTO DA QUALIDADE DO AR
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Outubro a dezembro de 2017
ÍNDICES DA QUALIDADE DO AR
MATERIAL PARTICULADO INALÁVEL – PM
10
DISTRIBUIÇÃO DOS ÍNDICES DE QUALIDADE DO AR – PM
10
Freq
%
Freq
%
Freq
%
Freq
%
Freq
%
Freq
%
Capivari de Baixo
86
99
1
1,149
0
0
0
0
0
0
0
0
São Bernardo
65
81
15
18,75
0
0
0
0
0
0
0
0
Vila Moema
67
80
17
20,24
0
0
0
0
0
0
0
0
Crítica
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
MONITORAMENTO DA QUALIDADE DO AR
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Outubro a dezembro de 2017
CONCENTRAÇÃO DE MATERIAL PARTICULADO TOTAL – MPT
MÉDIAS DIÁRIAS (24h)
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
MONITORAMENTO DA QUALIDADE DO AR
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Outubro a dezembro de 2017
ÍNDICES DA QUALIDADE DO AR
MATERIAL PARTICULADO TOTAL – MPT
DISTRIBUIÇÃO DOS ÍNDICES DE QUALIDADE DO AR – MPT
Freq
%
Freq
%
Freq
%
Freq
%
Freq
%
Freq
%
Capivari de Baixo
92
100
0
0
0
0
0
0
0
0
0
0
São Bernardo
67
99
1
1,471
0
0
0
0
0
0
0
0
Vila Moema
90
98
2
2,174
0
0
0
0
0
0
0
0
Crítica
U. O. GERAÇÃO TÉRMICA – DGT
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA
MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
MONITORAMENTO DA QUALIDADE DO AR
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Outubro a dezembro de 2017
CONCENTRAÇÃO DE MATERIAL PARTICULADO INALÁVEL – PM2,5
MÉDIAS DIÁRIAS (24h)
U.O. Geração Térmica - DGT
Central de Utilidades - CEUT
MONITORAMENTO DA QUALIDADE DO AR
Complexo Termelétrico Jorge Lacerda - CTJL
Mês: Outubro 2017Estação Automática: Capivari de Baixo
2º 1ª 2ª 3ª 4ª 5ª 6ª 7ª 8ª 9ª 10ª 11ª 12ª 13ª 14ª 15ª 16ª 17ª 18ª 19ª 20ª 21ª 22ª 23ª 24ª Máx 01/out 4,05 3,94 2,29 1,42 1,13 1,33 1,14 0,71 0,52 0,89 0,79 1,09 0,82 1,06 1,38 1,27 1,55 2,01 3,69 2,09 1,85 1,41 2,31 1,92 4,05 3,94 0,52 1,69 24 0,9825 2 2,07 1,63 1,46 1,80 1,40 1,55 2,53 4,95 3,99 2,73 3,58 1,36 0,76 1,03 1,14 0,70 1,04 0,93 0,89 1,28 0,70 0,83 2,66 2,64 4,95 3,99 0,70 1,82 24 1,1278 3 3,13 1,76 1,05 1,15 1,09 1,62 1,73 1,66 1,80 0,94 1,75 0,57 2,00 2,57 1,92 1,32 2,80 5,22 6,19 6,34 5,47 3,75 2,50 6,34 6,19 0,57 2,54 23 1,7110 4 1,38 1,34 0,95 1,27 1,12 1,41 1,36 1,89 2,04 1,90 2,05 1,78 1,57 1,40 1,16 1,71 1,61 2,64 2,64 4,28 5,54 4,98 5,05 4,06 5,54 5,05 0,95 2,30 24 1,3894 5 4,50 2,89 1,64 1,40 2,33 2,58 4,17 3,75 2,00 1,63 1,58 2,01 1,85 1,77 1,68 1,57 1,71 2,31 2,86 2,47 1,92 2,47 2,23 1,92 4,50 4,17 1,40 2,30 24 0,8246 6 1,54 2,77 2,05 1,67 1,80 1,45 1,82 3,77 2,79 2,61 2,32 3,50 5,36 2,39 5,60 6,87 9,07 9,51 4,84 4,07 4,56 9,51 9,07 1,45 3,83 21 2,3570 7 5,45 4,63 3,48 3,47 4,06 2,67 1,75 1,43 1,74 0,88 1,37 1,71 4,15 0,76 0,53 0,51 0,38 0,87 1,19 0,85 1,11 2,08 4,65 6,11 6,11 5,45 0,38 2,33 24 1,7266 8 4,91 3,89 2,87 2,43 2,01 2,31 2,49 2,94 2,94 4,16 2,31 4,43 2,98 2,33 2,00 1,65 1,70 1,79 3,13 4,33 4,94 3,85 2,94 2,06 4,94 4,91 1,65 2,98 24 1,0206 9 0,93 0,75 1,20 1,88 1,39 1,06 1,36 0,68 1,25 1,60 1,79 1,70 1,06 1,68 2,30 3,23 4,23 6,11 7,37 10,06 8,41 3,40 4,68 3,55 10,06 8,41 0,68 2,99 24 2,5971 10 2,68 3,81 3,51 2,40 2,06 2,20 1,48 1,08 2,14 2,64 1,79 1,06 1,43 2,03 1,96 1,94 1,86 2,68 2,79 3,25 2,66 2,32 2,43 2,04 3,81 3,51 1,06 2,26 24 0,6860 11 2,69 2,51 2,58 2,23 3,27 2,46 2,92 4,32 2,75 2,49 3,13 2,84 4,76 3,59 3,81 6,34 6,87 7,52 8,40 7,46 8,25 4,28 3,72 4,75 8,40 8,25 2,23 4,33 24 2,0167 12 4,13 3,69 3,98 2,19 1,53 1,43 3,26 2,61 3,07 4,26 2,44 1,43 3,46 2,41 2,91 2,25 2,77 3,72 4,22 5,64 3,51 3,08 1,46 0,87 5,64 4,26 0,87 2,93 24 1,1382 13 0,91 0,73 0,77 1,70 1,06 1,47 2,21 4,23 4,44 2,27 1,65 1,99 1,66 2,32 5,40 5,80 5,60 4,95 6,92 5,31 4,74 6,58 5,28 5,02 6,92 6,58 0,73 3,46 24 2,0547 14 1,32 0,90 0,76 1,14 0,78 0,71 0,88 1,29 0,97 1,05 0,95 0,65 0,29 0,63 0,72 0,66 0,60 1,02 0,64 0,81 0,67 1,29 1,14 2,24 2,24 1,32 0,29 0,92 24 0,3793 15 2,72 1,35 1,66 2,77 2,78 4,50 2,44 0,96 2,30 0,89 0,45 0,30 0,25 0,56 0,64 0,46 1,42 2,21 2,24 2,82 2,09 1,79 1,79 4,50 2,82 0,25 1,71 23 1,0675 16 1,54 1,10 1,39 1,04 0,97 3,21 4,00 2,98 1,15 1,36 1,56 0,84 1,10 1,02 1,06 1,09 1,04 1,40 1,31 0,96 0,80 1,01 1,02 0,97 4,00 3,21 0,80 1,41 24 0,8077 17 0,59 0,45 0,34 1,03 0,57 1,08 2,41 1,27 0,85 0,98 1,18 1,09 1,10 1,19 1,43 1,58 1,47 1,68 1,98 2,38 2,29 2,46 1,50 1,32 2,46 2,41 0,34 1,34 24 0,6141 18 1,20 0,76 0,87 1,59 1,67 3,23 4,73 3,87 1,85 1,75 1,83 2,13 1,70 1,60 1,79 2,06 2,69 2,98 6,06 6,66 5,73 4,88 4,65 2,37 6,66 6,06 0,76 2,86 24 1,7183 19 2,30 2,96 2,51 1,07 2,52 6,73 6,32 4,39 2,73 2,86 2,40 1,95 3,39 3,23 3,26 3,81 0,89 1,14 1,16 1,11 1,12 1,32 2,02 2,19 6,73 6,32 0,89 2,64 24 1,5283 20 4,14 3,34 3,01 2,39 3,04 5,21 6,15 4,13 2,48 2,19 2,27 1,46 1,34 1,29 1,69 1,62 1,79 1,81 1,37 1,41 1,48 1,21 0,67 1,18 6,15 5,21 0,67 2,36 24 1,3763 21 1,13 1,15 0,79 0,97 1,77 2,52 3,71 3,54 3,49 2,86 3,01 3,45 2,54 1,83 2,43 4,12 2,34 1,79 4,78 4,62 4,58 4,38 3,91 3,43 4,78 4,62 0,79 2,88 24 1,2298 22 3,52 2,40 2,10 1,59 0,61 0,63 0,64 1,02 1,32 1,05 0,83 0,69 0,33 0,91 0,72 0,38 2,77 0,23 0,59 1,07 4,90 3,56 4,15 4,26 4,90 4,26 0,23 1,68 24 1,4230 23 2,75 2,29 1,88 1,43 1,24 2,18 0,91 1,17 0,91 0,78 1,80 2,27 1,61 0,59 0,45 0,45 0,62 1,08 1,12 1,63 7,93 6,65 5,04 3,70 7,93 6,65 0,45 2,10 24 1,9276 24 2,11 1,93 2,23 2,51 2,93 2,24 1,03 1,60 2,30 1,69 1,49 1,13 1,13 1,34 1,51 1,46 1,40 1,88 2,39 1,85 2,81 3,33 2,85 2,49 3,33 2,93 1,03 1,98 24 0,6322 25 2,29 1,96 1,53 1,53 1,87 3,84 4,35 2,46 1,53 1,26 1,77 1,32 1,38 1,29 1,33 1,22 1,23 1,45 1,44 1,28 1,06 0,62 0,78 0,69 4,35 3,84 0,62 1,65 24 0,8751 26 0,65 0,77 0,94 0,82 0,74 1,11 2,50 1,84 1,69 1,74 1,01 1,44 1,14 1,37 2,50 1,84 0,65 - 14 0,5264 27 1,50 1,38 1,63 1,72 2,92 7,49 6,21 4,56 7,49 6,21 1,38 - 8 2,3869 28 5,63 3,62 2,81 1,96 2,74 2,88 3,29 3,41 4,42 5,04 7,61 6,93 5,63 6,21 5,33 2,04 0,96 0,85 0,85 1,04 1,52 3,25 3,95 3,92 7,61 6,93 0,85 3,58 24 1,9600 29 2,15 1,47 1,48 3,09 1,83 1,20 0,73 1,06 1,54 3,97 1,00 0,76 0,63 0,66 0,85 0,78 0,91 1,21 1,50 1,41 1,52 1,22 1,46 1,20 3,97 3,09 0,63 1,40 24 0,7693 30 0,85 0,47 0,57 0,74 1,10 3,07 3,19 3,75 4,33 4,05 2,61 1,88 1,94 1,72 1,63 1,81 2,10 2,71 2,20 1,83 1,74 2,95 3,12 5,75 5,75 4,33 0,47 2,34 24 1,2865 31 2,74 1,40 0,61 0,91 0,78 0,50 1,60 1,31 1,18 1,46 1,42 1,26 1,48 2,08 0,59 0,66 1,03 1,11 0,67 1,68 2,90 2,47 2,14 5,88 5,88 2,90 0,50 1,58 24 1,1370 1ºMáx. 5,63 4,63 3,98 3,47 4,06 6,73 6,32 4,95 4,44 5,04 7,61 6,93 5,63 6,21 5,40 6,34 6,87 7,52 8,40 10,06 9,51 7,49 6,21 6,11 2ºMáx. 5,45 3,94 3,51 3,09 3,27 5,21 6,15 4,39 4,42 4,26 3,58 4,43 4,76 3,59 5,33 5,80 5,60 6,11 7,37 9,07 8,41 6,65 5,28 5,88 Média 2,53 2,09 1,78 1,72 1,74 2,28 2,57 2,47 2,21 2,18 2,01 1,88 1,80 1,71 1,86 2,02 1,89 2,30 2,94 3,20 3,54 3,19 3,05 3,00 Mín. 0,59 0,45 0,34 0,74 0,57 0,50 0,64 0,68 0,52 0,78 0,79 0,45 0,29 0,25 0,45 0,38 0,38 0,23 0,59 0,81 0,67 0,62 0,67 0,69 Nº Med. 30 30 30 30 30 30 30 30 29 30 29 30 29 29 28 29 30 30 30 30 30 30 30 30 Desv. P. 1,4511 1,2148 0,9788 0,7004 0,8855 1,4064 1,5132 1,3431 1,1176 1,1605 1,2926 1,3089 1,3494 1,1538 1,3013 1,6115 1,4495 1,7104 2,2664 2,5804 2,5647 1,8479 1,5182 1,5890 Obs : Padrão de qualidade do ar (1h) = 320 µg/m3
- Dados que faltam acima: falha no equipamento/manutenção.
1ºMáx. Mín. Desv. P. Nº Med. Média 0,8093 9,5125 2,3363 0,2287 Méd.(24h) Mensal 2ºMáx. 713 Méd.(1h)
Dia Média 24h MediçãoNº
1,6114 4,3295 3,8276 2,3510 0,9206 29 10,0622
NO2
(µg/m3)
Desv. P. 1º Máx. Valor Mín. HoraU.O. Geração Térmica - DGT
Central de Utilidades - CEUT
MONITORAMENTO DA QUALIDADE DO AR
Complexo Termelétrico Jorge Lacerda - CTJL
Mês: Novembro 2017Estação Automática: Capivari de Baixo
2º 1ª 2ª 3ª 4ª 5ª 6ª 7ª 8ª 9ª 10ª 11ª 12ª 13ª 14ª 15ª 16ª 17ª 18ª 19ª 20ª 21ª 22ª 23ª 24ª Máx 01/nov 5,56 4,11 3,19 2,60 2,71 3,12 2,67 2,75 1,77 2,19 5,34 6,10 10,93 9,86 9,82 11,10 13,40 17,07 27,76 54,59 53,62 38,34 54,59 53,62 1,77 13,12 22 16,0163 2 22,95 13,72 9,77 9,91 10,75 12,43 15,51 22,76 8,16 6,49 6,35 5,70 5,75 4,49 4,85 5,26 5,32 5,79 7,93 7,41 8,36 8,68 6,91 5,78 22,95 22,76 4,49 9,21 24 5,0809 3 5,34 4,16 5,15 6,14 8,30 11,06 13,47 22,26 16,02 14,01 14,78 11,25 14,63 19,39 23,95 23,43 28,48 36,78 51,96 51,55 47,79 54,36 58,91 47,84 58,91 54,36 4,16 24,63 24 18,0023 4 33,81 21,95 17,61 13,71 12,66 18,35 23,55 25,89 38,90 46,38 43,37 31,17 25,40 30,06 34,37 8,59 7,69 6,40 6,03 8,29 5,23 4,65 3,16 3,28 46,38 43,37 3,16 19,60 24 13,5401 5 4,30 5,63 6,50 8,69 15,20 22,84 34,56 26,50 13,55 11,40 3,39 3,05 2,78 2,95 2,95 4,00 4,74 4,57 6,03 8,12 7,02 11,37 29,06 23,44 34,56 29,06 2,78 10,94 24 9,4105 6 16,77 6,43 3,46 8,71 10,70 17,46 29,54 31,24 34,73 22,09 13,25 13,61 11,04 9,88 11,28 13,09 17,62 18,82 13,19 9,44 9,03 8,78 5,51 3,66 34,73 31,24 3,46 14,14 24 8,2987 7 3,43 4,80 3,60 3,94 4,64 16,26 22,96 15,14 9,64 9,33 13,72 10,42 10,49 8,88 8,92 10,93 11,41 10,50 8,33 7,35 8,84 8,75 7,19 22,96 16,26 3,43 9,54 23 4,5044 8 4,84 5,12 5,70 6,56 6,97 12,56 20,28 14,73 13,68 14,60 14,28 12,41 9,59 9,51 11,35 15,95 17,20 17,90 14,43 19,56 15,72 14,80 14,80 9,58 20,28 19,56 4,84 12,59 24 4,4932 9 6,00 4,35 4,96 5,07 6,01 18,39 27,27 8,60 10,40 9,09 8,53 7,65 9,15 10,06 12,25 14,32 8,88 10,11 28,80 23,75 19,73 30,46 30,46 28,80 4,35 12,90 22 8,1338 10 22,80 16,33 17,85 18,40 19,55 18,09 22,01 23,72 24,44 22,99 21,12 14,80 7,53 6,65 6,14 20,25 36,43 51,83 37,56 22,55 19,87 15,07 17,89 26,31 51,83 37,56 6,14 21,26 24 9,9153 11 16,90 17,57 11,26 8,00 7,77 9,33 12,52 20,26 16,34 9,04 6,77 17,74 20,26 18,68 52,69 29,29 5,21 8,32 10,35 8,65 12,20 22,24 34,67 24,92 52,69 34,67 5,21 16,71 24 10,7302 12 19,17 17,85 18,51 18,35 14,17 14,47 14,40 13,04 11,71 5,24 4,23 3,45 2,70 2,74 3,33 3,39 3,19 3,04 4,21 4,51 5,28 3,44 5,98 7,28 19,17 18,51 2,70 8,49 24 6,0516 13 12,35 15,05 13,25 14,89 15,95 16,91 17,36 18,14 17,69 18,34 51,15 39,66 31,39 4,48 4,01 4,44 4,58 5,04 5,96 8,38 30,83 41,26 31,94 26,40 51,15 41,26 4,01 18,73 24 13,0751 14 19,33 15,38 16,09 16,03 13,30 15,16 22,03 22,28 14,79 30,02 60,24 41,94 14,15 11,26 10,85 10,31 11,19 10,46 10,99 12,08 12,29 16,86 15,82 15,14 60,24 41,94 10,31 18,25 24 11,4143 15 11,46 9,24 9,97 13,64 16,75 15,36 19,05 10,22 6,02 6,34 6,13 5,14 4,96 5,28 5,52 5,21 5,41 7,19 10,76 12,55 10,94 11,03 11,96 9,30 19,05 16,75 4,96 9,56 24 4,0013 16 11,25 12,53 8,40 6,57 6,33 9,31 13,98 14,88 14,95 11,27 10,11 7,99 5,65 6,00 4,67 4,64 5,22 4,18 6,00 10,36 5,35 11,77 13,27 15,01 15,01 14,95 4,18 9,15 24 3,6971 17 16,86 13,49 6,81 9,18 9,61 13,24 17,27 18,39 16,22 14,77 9,41 9,07 10,25 14,33 10,35 14,92 16,37 18,73 14,64 14,09 15,56 16,83 10,48 5,05 18,73 18,39 5,05 13,16 24 3,7714 18 4,27 10,04 16,52 20,82 20,66 13,51 16,08 18,78 13,77 8,62 13,15 26,13 8,33 4,56 3,61 3,76 3,81 4,49 12,49 14,80 13,81 14,21 12,69 11,23 26,13 20,82 3,61 12,09 24 6,1326 19 13,34 9,41 3,52 2,67 3,78 2,53 10,54 28,43 25,22 19,66 3,67 2,61 2,32 2,15 2,95 4,16 3,94 4,58 7,11 10,71 10,74 10,95 7,73 7,87 28,43 25,22 2,15 8,36 24 7,1840 20 5,44 7,36 8,62 9,96 12,02 14,08 16,71 15,88 12,70 10,67 12,28 10,91 24,80 8,38 9,76 8,88 9,52 10,02 8,90 7,17 7,21 7,22 4,74 4,48 24,80 16,71 4,48 10,32 24 4,4101 21 4,08 3,57 3,79 4,37 4,42 11,21 18,54 13,16 8,12 10,78 9,66 8,14 7,67 7,66 9,51 28,26 9,24 8,76 17,13 27,75 35,73 47,22 44,84 48,65 48,65 47,22 3,57 16,34 24 14,4032 22 42,62 25,01 5,72 10,90 17,26 12,54 38,10 33,60 29,45 34,17 22,53 13,66 8,69 3,96 3,29 3,10 3,73 3,23 3,39 3,33 6,77 17,05 18,12 17,21 42,62 38,10 3,10 15,73 24 12,4095 23 14,77 15,27 11,75 13,81 16,10 15,67 16,75 15,40 12,11 8,75 8,02 8,38 7,48 7,55 8,54 6,93 11,32 12,01 14,20 16,57 17,54 18,43 19,01 22,17 22,17 19,01 6,93 13,27 24 4,2516 24 16,64 9,38 10,06 8,05 8,46 11,38 9,73 16,15 9,85 11,05 8,70 9,34 18,44 17,20 8,44 10,64 18,73 15,90 8,95 24,75 10,42 8,97 7,05 28,45 28,45 24,75 7,05 12,78 24 5,5712 25 28,07 18,55 14,26 12,21 13,20 15,60 21,77 23,16 47,78 47,83 14,15 6,59 5,81 5,80 6,26 7,60 9,51 9,49 13,36 13,57 10,23 8,52 7,52 5,89 47,83 47,78 5,80 15,28 24 11,6065 26 5,06 3,61 3,93 2,96 4,53 7,63 11,75 11,59 21,13 10,76 6,53 3,39 25,38 22,62 4,77 4,15 3,13 3,47 3,17 4,24 11,79 25,60 13,37 16,82 25,60 25,38 2,96 9,64 24 7,5216 27 12,55 9,12 8,69 14,14 15,81 18,31 18,53 21,40 20,53 13,14 13,96 10,25 11,37 7,40 4,58 3,82 6,64 4,55 4,60 10,02 16,41 24,18 31,55 25,94 31,55 25,94 3,82 13,65 24 7,3897 28 16,82 10,06 10,18 11,77 12,71 16,51 17,99 15,11 20,31 32,34 13,11 5,68 4,21 3,46 3,47 3,72 5,04 5,86 4,97 4,23 4,24 5,21 3,76 2,15 32,34 20,31 2,15 9,71 24 7,3326 29 2,00 6,03 23,66 27,16 23,82 18,29 22,12 14,14 8,51 7,35 8,38 7,67 5,32 5,34 3,85 5,02 5,46 6,46 4,96 3,78 5,29 4,77 3,03 2,02 27,16 23,82 2,00 9,35 24 7,6802 30 2,71 2,02 1,69 2,25 2,52 3,87 5,16 11,74 18,06 16,02 9,18 8,54 9,55 8,49 9,13 14,85 17,45 15,66 10,88 16,59 14,90 22,42 26,27 23,10 26,27 23,10 1,69 11,38 24 7,2158 1ºMáx. 42,62 25,01 23,66 27,16 23,82 22,84 38,10 33,60 47,78 47,83 60,24 41,94 31,39 30,06 52,69 29,29 36,43 51,83 51,96 51,55 47,79 54,59 58,91 48,65 2ºMáx. 33,81 21,95 18,51 20,82 20,66 18,39 34,56 31,24 38,90 46,38 51,15 39,66 25,40 22,62 34,37 28,26 28,48 36,78 37,56 27,75 35,73 54,36 53,62 47,84 Média 13,38 10,57 9,48 10,38 11,22 13,52 18,41 18,65 17,45 16,14 14,58 12,13 11,19 9,20 9,81 9,88 10,31 11,35 11,56 13,02 14,48 18,10 18,07 17,17 Mín. 2,00 2,02 1,69 2,25 2,52 2,53 2,67 2,75 1,77 2,19 3,39 2,61 2,32 2,15 2,95 3,10 3,13 3,04 3,17 3,33 4,24 3,44 3,03 2,02 Nº Med. 30 30 30 30 30 30 30 29 29 30 30 30 29 29 29 30 30 30 30 30 30 30 30 30 Desv. P. 9,8038 6,0426 5,6150 5,9787 5,6552 4,8115 7,5991 6,7443 10,1013 11,4778 13,5262 9,9775 7,6817 6,6322 10,5690 7,3002 7,7573 10,3539 9,9681 9,5463 10,2762 14,0346 14,8103 13,0416 Obs : Padrão de qualidade do ar (1h) = 320 µg/m3
- Dados que faltam acima: falha no equipamento/manutenção.
NO2
(µg/m3)
Hora 1º Máx. Valor Mín. Média 24h Mín. Média Dia 8,3574 Nº Med. 13,3359 60,2429 Nº Medição 9,9275 Desv. P. 2ºMáx. 13,3288 1,6885 715 4,1058 58,9125 Méd.(1h) Período Total Méd.(24h) 24,6259 21,2573 1ºMáx. Desv. P. 30U.O. Geração Térmica - DGT
Central de Utilidades - CEUT
MONITORAMENTO DA QUALIDADE DO AR
Complexo Termelétrico Jorge Lacerda - CTJL
Mês: Dezembro 2017Estação Automática: Capivari de Baixo
2º 1ª 2ª 3ª 4ª 5ª 6ª 7ª 8ª 9ª 10ª 11ª 12ª 13ª 14ª 15ª 16ª 17ª 18ª 19ª 20ª 21ª 22ª 23ª 24ª Máx 01/dez 22,46 19,87 16,85 16,54 13,96 12,97 14,63 20,01 19,56 18,08 13,94 12,03 6,84 5,81 9,56 8,83 9,34 10,18 9,67 12,09 9,16 7,21 7,42 7,92 22,46 20,01 5,81 12,71 24 4,8576 2 9,16 9,14 8,31 8,58 11,52 11,90 10,65 11,15 8,49 7,18 7,08 6,04 3,84 3,84 5,22 3,95 4,06 4,11 4,24 4,53 4,58 3,96 4,08 5,96 11,90 11,52 3,84 6,73 24 2,7810 3 6,60 6,35 5,00 4,30 4,23 5,97 5,98 4,24 2,99 3,78 4,69 3,78 3,60 3,36 3,76 5,23 4,43 5,63 9,18 11,18 11,68 14,35 12,50 10,03 14,35 12,50 2,99 6,37 24 3,2725 4 7,94 5,93 5,77 10,34 9,72 10,21 13,37 21,46 35,45 36,65 15,64 7,07 7,39 25,47 11,06 4,99 4,43 3,79 4,48 5,31 10,77 6,72 3,44 3,26 36,65 35,45 3,26 11,28 24 9,4059 5 6,55 5,32 5,55 6,58 4,52 10,59 20,51 21,24 11,65 5,77 5,79 3,85 5,41 4,57 2,85 3,49 5,14 6,03 6,39 5,35 6,36 7,32 5,19 3,64 21,24 20,51 2,85 7,07 24 4,6840 6 3,53 2,64 2,95 2,55 2,48 5,30 8,30 11,07 7,57 7,33 8,01 6,64 6,71 4,48 5,69 6,62 7,95 7,53 7,15 8,12 9,36 8,83 6,04 4,67 11,07 9,36 2,48 6,31 24 2,3336 7 3,66 3,10 3,31 3,25 4,04 8,53 16,60 17,24 10,53 6,73 26,61 12,25 4,77 5,17 6,34 7,93 12,41 27,68 21,90 14,93 13,45 20,35 25,41 23,19 27,68 26,61 3,10 12,47 24 8,1830 8 15,88 10,22 10,15 13,07 11,90 13,19 14,53 15,81 24,48 12,42 17,93 3,94 3,35 3,52 3,11 3,28 3,20 3,71 7,44 19,38 20,98 13,10 6,01 6,17 24,48 20,98 3,11 10,70 24 6,3776 9 7,73 15,16 15,97 15,53 15,74 15,56 18,40 23,38 29,28 30,07 8,74 4,37 4,09 4,06 5,84 6,72 3,96 4,74 5,18 7,28 6,20 7,59 15,21 25,54 30,07 29,28 3,96 12,35 24 8,2594 10 16,95 10,66 8,37 7,96 6,61 5,73 5,36 6,97 5,80 5,57 5,03 19,24 8,00 5,24 7,31 7,45 7,87 10,30 11,07 15,92 22,06 19,20 16,29 16,57 22,06 19,24 5,03 10,48 24 5,3240 11 12,36 12,73 6,85 9,38 11,99 11,87 8,68 7,36 3,32 3,92 3,92 3,57 3,16 3,23 2,86 3,37 2,86 2,91 6,51 7,15 6,57 7,17 3,83 5,29 12,73 12,36 2,86 6,29 24 3,3463 12 4,70 3,08 2,84 3,61 11,95 21,00 22,42 25,21 12,38 10,55 10,41 7,59 4,59 5,45 5,49 7,17 7,43 7,60 7,75 8,33 6,68 6,26 9,61 8,06 25,21 22,42 2,84 9,17 24 5,9030 13 5,69 6,69 7,59 8,59 6,50 7,24 17,98 14,13 7,16 6,28 7,71 6,96 6,02 6,96 8,84 8,65 9,40 8,09 8,65 10,53 10,91 9,21 9,59 17,98 14,13 5,69 8,67 23 2,7767 14 9,78 7,14 7,33 12,22 13,35 24,07 29,14 20,87 15,42 10,91 12,22 9,59 10,91 10,53 8,65 10,72 14,67 22,00 18,24 23,50 19,93 17,11 25,20 37,98 37,98 29,14 7,14 16,31 24 7,7339 15 32,34 26,51 28,58 18,61 16,17 23,13 24,07 18,61 16,55 20,31 12,03 7,33 5,26 7,71 9,36 12,38 11,72 16,06 12,80 13,39 10,91 7,02 32,34 28,58 5,26 15,95 22 7,4254 16 5,81 5,38 5,57 3,83 3,57 5,01 6,12 5,24 5,12 4,97 5,83 4,69 3,32 3,70 4,05 3,56 4,38 5,47 7,03 7,33 6,37 5,26 5,68 5,58 7,33 7,03 3,32 5,12 24 1,0778 17 4,73 3,97 2,77 2,65 3,53 3,46 5,36 5,29 6,72 6,02 5,01 4,91 4,01 3,90 4,41 6,77 16,55 14,10 23,69 25,20 18,80 25,20 23,69 2,65 8,18 21 6,9902 18 12,41 7,52 8,27 4,32 1,88 1,50 2,44 2,63 3,36 14,63 5,70 4,46 3,53 3,18 2,82 2,47 2,31 2,54 9,09 8,06 7,13 4,25 1,73 14,63 12,41 1,50 5,06 23 3,5323 19 1,16 4,49 7,34 9,83 7,68 8,17 13,81 17,24 17,98 13,71 11,10 8,62 6,41 5,79 5,14 6,91 5,39 7,17 5,15 4,16 4,27 4,01 2,53 2,44 17,98 17,24 1,16 7,52 24 4,4556 20 1,88 1,29 1,35 1,46 2,11 3,86 5,52 7,81 6,46 8,23 6,85 6,06 7,48 7,20 7,57 11,56 26,32 24,44 14,85 9,97 10,53 12,03 15,04 26,32 24,44 1,29 8,69 23 6,6297 21 13,16 7,90 5,83 5,83 7,71 12,41 14,10 13,54 12,97 7,93 7,31 4,60 5,82 5,07 2,64 2,86 3,61 6,72 8,56 8,83 7,82 17,85 17,24 17,85 17,24 2,64 8,71 23 4,3774 22 16,56 15,65 9,50 8,08 8,25 10,00 9,60 9,63 8,91 6,39 6,54 5,70 5,12 6,05 4,91 7,02 12,46 8,55 8,76 8,20 9,20 8,16 6,80 8,00 16,56 15,65 4,91 8,67 24 2,8729 23 11,29 9,89 9,38 8,86 10,87 12,06 15,23 14,04 10,27 8,39 6,69 4,02 3,13 4,12 5,66 6,28 8,34 11,26 8,85 7,38 13,08 20,14 23,53 23,53 20,14 3,13 10,12 23 4,8777 24 15,17 9,56 6,03 7,67 8,62 6,90 6,40 8,40 27,22 3,36 2,12 5,10 7,84 7,43 1,22 0,66 0,35 1,37 2,74 1,17 1,76 0,44 0,69 4,10 27,22 15,17 0,35 5,68 24 5,9297 25 9,56 17,42 21,96 15,18 6,53 4,71 6,47 6,02 14,08 9,85 5,65 3,19 1,61 1,24 0,60 0,74 1,57 1,84 6,27 12,52 8,83 10,56 12,20 12,59 21,96 17,42 0,60 7,97 24 5,7798 26 10,50 7,75 5,99 5,10 5,60 6,41 7,67 9,21 8,76 4,54 4,39 3,17 3,03 2,95 3,61 3,87 4,85 4,73 3,56 4,40 5,79 6,36 8,14 7,75 10,50 9,21 2,95 5,76 24 2,1277 27 6,82 4,81 8,07 7,02 8,96 11,61 10,84 12,96 9,15 8,52 6,96 8,25 5,80 7,43 5,02 7,57 11,43 9,36 8,57 9,69 8,07 7,57 5,83 5,50 12,96 11,61 4,81 8,16 24 2,1213 28 8,14 9,07 9,46 11,00 9,58 11,82 12,38 12,33 10,81 7,19 5,18 4,31 3,25 3,01 3,39 3,13 4,79 4,43 4,11 3,36 3,17 1,94 2,13 12,38 12,33 1,94 6,43 23 3,6159 29 1,35 0,81 0,59 0,66 1,29 2,89 5,19 7,00 4,54 5,43 4,42 4,21 3,11 3,28 3,67 4,77 5,67 4,80 5,06 7,91 11,52 17,21 13,89 8,52 17,21 13,89 0,59 5,32 24 4,1202 30 6,89 5,16 3,57 3,64 3,92 4,95 8,52 9,73 9,76 6,03 9,36 4,18 5,90 3,92 2,90 1,58 2,74 3,47 3,88 8,93 11,89 16,97 9,62 6,01 16,97 11,89 1,58 6,40 24 3,5835 31 5,60 3,96 5,90 7,20 5,39 6,03 6,43 4,21 14,67 12,35 4,07 1,90 0,93 1,41 1,22 1,55 1,49 1,44 1,85 2,84 4,21 3,84 4,67 3,51 14,67 12,35 0,93 4,44 24 3,3700 1ºMáx. 32,34 26,51 28,58 18,61 16,17 24,07 29,14 25,21 35,45 36,65 26,61 19,24 10,91 25,47 11,06 11,56 14,67 27,68 24,44 23,50 22,06 23,69 25,41 37,98 2ºMáx. 22,46 19,87 21,96 16,54 15,74 23,13 24,07 23,38 29,28 30,07 17,93 12,25 8,00 10,53 9,56 10,72 12,46 26,32 21,90 19,38 20,98 20,35 25,20 25,54 Média 9,56 8,36 7,97 7,85 7,75 9,65 11,83 12,39 12,60 9,80 8,63 6,33 5,00 5,38 4,88 5,36 5,94 7,71 7,99 9,55 9,50 10,20 10,06 10,24 Mín. 1,16 0,81 0,59 0,66 1,29 1,50 2,44 2,63 2,99 3,36 2,12 1,90 0,93 1,24 0,60 0,66 0,35 1,37 1,85 1,17 1,76 0,44 0,69 1,73 Nº Med. 31 31 31 31 31 31 31 31 30 30 30 31 31 30 30 30 28 30 31 31 31 30 31 31 Desv. P. 6,5665 5,7201 5,8789 4,6020 4,1958 5,6280 6,4471 6,3248 7,9102 7,6267 5,1667 3,4392 2,1163 4,2424 2,4024 2,8539 3,6926 6,6580 5,2248 5,1475 4,8776 5,5547 6,9730 8,3678 Obs : Padrão de qualidade do ar (1h) = 320 µg/m3
- Dados que faltam acima: falha no equipamento/manutenção.
1ºMáx. Mín. Desv. P. Nº Med. Média 3,0510 36,6468 8,5371 0,3489 Méd.(24h) Mensal 2ºMáx. 733 Méd.(1h)
Dia Média 24h MediçãoNº
5,9044 16,3110 15,9486 8,5508 4,4446 31 37,9805
