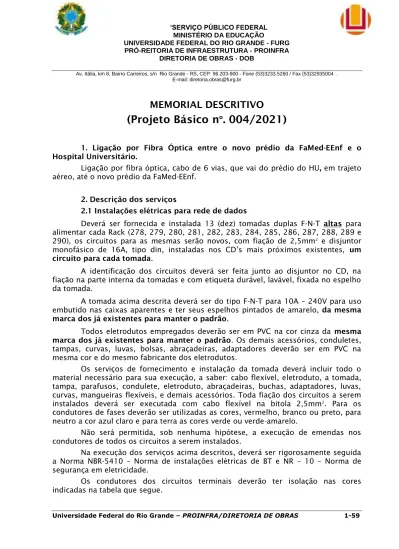

(Projeto Básico n o. 004/2021)

(1)

‘SERVIÇO PÚBLICO FEDERAL MINISTÉRIO DA EDUCAÇÃO

UNIVERSIDADE FEDERAL DO RIO GRANDE - FURG PRÓ-REITORIA DE INFRAESTRUTURA - PROINFRA

DIRETORIA DE OBRAS - DOB

Av. Itália, km 8, Bairro Carreiros, s/n Rio Grande - RS, CEP: 96.203-900 - Fone (53)3233.5260 / Fax (53)32935004 . E-mail: [email protected]

MEMORIAL DESCRITIVO

(Projeto Básico n

o

_{. 004/2021)}

1. Ligação por Fibra Óptica entre o novo prédio da FaMed-EEnf e o Hospital Universitário.

Ligação por fibra óptica, cabo de 6 vias, que vai do prédio do HU, em trajeto aéreo, até o novo prédio da FaMed-EEnf.

2. Descrição dos serviços

2.1 Instalações elétricas para rede de dados

Deverá ser fornecida e instalada 13 (dez) tomadas duplas F-N-T altas para alimentar cada Rack (278, 279, 280, 281, 282, 283, 284, 285, 286, 287, 288, 289 e 290), os circuitos para as mesmas serão novos, com fiação de 2,5mm2_{e disjuntor}

monofásico de 16A, tipo din, instaladas nos CD’s mais próximos existentes, um

circuito para cada tomada.

A identificação dos circuitos deverá ser feita junto ao disjuntor no CD, na fiação na parte interna da tomadas e com etiqueta durável, lavável, fixada no espelho da tomada.

A tomada acima descrita deverá ser do tipo F-N-T para 10A – 240V para uso embutido nas caixas aparentes e ter seus espelhos pintados de amarelo, da mesma

marca dos já existentes para manter o padrão.

Todos eletrodutos empregados deverão ser em PVC na cor cinza da mesma

marca dos já existentes para manter o padrão. Os demais acessórios, conduletes,

tampas, curvas, luvas, bolsas, abraçadeiras, adaptadores deverão ser em PVC na mesma cor e do mesmo fabricante dos eletrodutos.

Os serviços de fornecimento e instalação da tomada deverá incluir todo o material necessário para sua execução, a saber: cabo flexível, eletroduto, a tomada, tampa, parafusos, condulete, eletroduto, abraçadeiras, buchas, adaptadores, luvas, curvas, mangueiras flexíveis, e demais acessórios. Toda fiação dos circuitos a serem

instalados deverá ser executada com cabo flexível na bitola 2,5mm2_{. Para os}

condutores de fases deverão ser utilizadas as cores, vermelho, branco ou preto, para neutro a cor azul claro e para terra as cores verde ou verde-amarelo.

Não será permitida, sob nenhuma hipótese, a execução de emendas nos condutores de todos os circuitos a serem instalados.

Na execução dos serviços acima descritos, deverá ser rigorosamente seguida a Norma NBR-5410 – Norma de instalações elétricas de BT e NR – 10 – Norma de segurança em eletricidade.

Os condutores dos circuitos terminais deverão ter isolação nas cores indicadas na tabela que segue.

(2)

Condutor Cor da isolação

Fase Vermelha, preta ou cinza

Neutro Azul claro

Terra Verde ou verde/amarelo

Retorno Branco

Todos os serviços deverão ser executados de acordo com o que determina o projeto e este memorial descritivo.

Todos os casos não especificados neste memorial e no projeto deverão ser esclarecidos com a fiscalização da FURG.

2.2 Das instalações de rede de dados

2.2.1Infraestrutura de conexão à rede FURG – Piso térreo de FaMed-EEnf 2.2.1.1 Fornecimento, lançamento e instalação de um enlace em fibra óptica

entre o HU e o novo prédio da FaMed-EEnf, interligando o rack 145 (CD NTI-EBSERH-HU) ao rack 278 (térreo do prédio novo da Famed-EEnf), em trajeto aéreo, ancorada

em ambos os prédios.

A fibra com 6 vias partirá do DIO (existente) no rack 145 (CD NTI-EBSERH-HU) ao DIO (a ser instalado) no rack 278 (térreo do prédio novo da FaMed-EEnf).

Deverá ser fornecido e instalado cabo de fibra óptica drop SM com 6FO, conforme item 3.14, com extensão de aproximadamente 150 (cento e cinquenta) metros, sendo parte do trajeto externo em telhado e aéreo e parte por dentro dos prédios em eletrocalhas existentes e a instalar.

O trajeto inicia a partir do rack 145 existente localizado no Nti-Ebserh, prédio do HU, trafegando internamente na sala do rack 145, cruzando e ancorando na parede para o telhado, seguindo pelo telhado até a parede externa do prédio do HU da rua Canabarro, onde será ancorada, atravessará a rua Canabarro por trajeto aéreo até o poste na calçada junto ao novo prédio da FaMed-EEnf, sendo ancorada na parede externa do novo prédio novo da FaMed-EEnf, entrando no térreo por cima do forro em eletrocalha existente até o rack 278.

2.2.1.2 Fornecimento e instalação de toda infraestrutura para ancoragem nas

paredes externas dos prédios constituída por armação completa com isolador roldana, suporte para isolador roldana, laço pré-formado, parafuso, arruela e bucha 12, e demais acessórios, num total de 8 (oito) infraestruturas, mostradas nas fotos no projeto básico.

2.2.1.3 No poste de concreto existente na calçada junto ao novo prédio da

FaMed-EEnf, o cabo de FO deverá ser ancorado por alça pré-formada de 3/16”, conjunto isolador completo para fita de aço inox, fita de aço inox para cintar poste de ¾” com fecho dentado, e demais materiais necessários para sua instalação, num total

(3)

de 2 (duas) ancoragens nesse poste, uma para receber a FO que vem do prédio do HU e outra na saída para o novo prédio da FaMed-EEnf.

2.2.1.4 Fornecimento e instalação de toda infraestrutura de saída da FO do

Nti-Ebserh, prédio do HU, ultrapassando a parede externa até eletrocalha existente do cabo de fibra óptica constituída por eletroduto rígido PVC de 1”, conduletes, tampas cegas, luvas, curva, e demais acessórios, com 3m, num total de 1 (uma) infraestrutura.

2.2.1.5 Fornecimento e instalação de toda infraestrutura de entrada no prédio

da FaMed-EEnf, ultrapassando a parede externa até eletrocalha existente do cabo de fibra óptica constituída por eletroduto rígido PVC de 1”, conduletes, tampas cegas, luvas, curva, e demais acessórios, com 1m, num total de 1 (uma) infraestrutura.

2.2.1.6 Fornecimento e instalação de interligação entre os Rack 278, 279 e

T279 as eletrocalhas existentes acima desses no corredor dentro do forro, por eletrocalhas perfuradas de 200X100X3000 mm com septo divisor, que deverão ser galvanizadas a quente, conforme mostrada nas pranchas. Os serviços de fornecimento e instalação das eletrocalhas perfuradas deverão incluir todo o material necessário para a sua execução, a saber: eletrocalha perfurada galvanizada a quente, septo divisor, tampas nas descidas, junção emenda interna, curva de inversão, tê horizontal, tê descida lateral, acoplamentos para painéis, suportes, parafusos, buchas e demais acessórios para a instalação. Nos trechos verticais usar tampas nas eletrocalhas perfuradas.

Num total de 12 (doze) metros.

2.2.1.7 Fornecimento e instalação de 01 (um) DIO no rack 278 (térreo do

prédio novo da FaMed-EEnf), conforme item 3.8.

2.2.1.8 Execução de 12 (doze) fusões nas extremidades do cabo de FO

citado em 2.2.1, 06 (seis) fusões no DIO de 24 posições existente no rack 145 (CD NTI-EBSERH-HU) e 06 (seis) fusões no DIO a ser instalado no rack 278 (térreo do prédio novo da FaMed-EEnf).

2.2.1.9 Instalação de 4 (quatro) conversores de mídia, a serem fornecidos

pela FURG:

- 2 (dois) serão instalados no rack 145 (CD NTI-EBSERH-HU),

- 2 (dois) serão instalados no rack 278 (térreo do prédio novo da FaMed-EEnf).

2.2.1.10 Identificação dos 4 (quatro) conversores de mídia, deverá ser

executada no corpo dos mesmos com utilização de etiquetas protegidas por material plástico transparente que seja resistente ao tempo e a sujeira, indentificando os prédios de origem e destino .

2.2.1.11 Fornecimento e instalação de 04 (quatro) cordões ópticos,

conforme item 3.9 a serem conectados aos quatro conversores de mídia citados no item 2.2.1.10, para efetivação do enlace entre o prédio NTI-EBSERH-HU e o prédio novo da FaMed-EEnf.

2.2.1.12 Fornecimento e instalação de 04 (quatro) patch cords, conforme item

3.4 para conectar os quatros conversores de mídia citados em 2.2.1.10 aos

correspondentes switches gerenciáveis em cada extremidade do cabo de FO. Ou seja, 2 (dois) às portas serem designadas nos switches localizados no rack 145 (NTI-EBSERH-HU) e 2 (dois) às portas 24 dos switches localizado no rack 278 (térreo do prédio novo da FaMed-EEnf).

(4)

2.2.1.13 Fornecimento e instalação de 01 (um) rack, conforme ilustrado nas

plantas. O rack 278 deverá estar de acordo com as características citadas no item

3.1. As chaves dos referidos racks deverão ser entregues diretamente ao fiscal ao

término do serviço realizado. O rack 278 e o rack 279 ficarão encostados, sem as laterais dos lados que se encostam, para comunicação direta entre eles. A

acamodação dos cabos nos racks deve ser feita por fita velcro.

2.2.1.14 Instalação de 02 (dois) switchs, fornecidos pela FURG, no rack 278 do térreo do prédio novo da FaMed-EEnf.

2.2.1.15 Fornecimento e instalação de 2 (dois) patch panels de 24 (vinte e

quatro) portas cada, conforme item 3.10 e 2 (dois) organizadores de cabos conforme item 3.11 a serem instalados no rack 278 do térreo do prédio novo da FaMed-EEnf. A instalação de cada patch panel e organizador de cabos deverá incluir os serviços de crimpagem de todos os cabos UTP provenientes dos cabos de

interconexão das portas 24 dos patch panel dos pisos térreo, 4, 5, 6, 7, 8, 9 e 10, identificados na tabela 1, abaixo:

Tabela 1 - Alocação de portas de patch panel do rack 278 com cabos das portas 24 dos switchs do pisos

# porta Patch Piso Origem Patch 1 # porta Patch Piso Origem Patch 2

1 patch 1 Térreo 279-1-24 17 patch 1 Piso 8 286-1-24

2 patch 1 279-2-24 18 patch 1 286-2-24

3 patch 1 279-3-24 19 patch 1 Piso 9 287-1-24

4 patch 1 Piso 4 280-1-24 20 patch 1 287-2-24

5 patch 1 280-2-24 21 patch 1 287-3-24

6 patch 1 Piso 5 281-1-24 22 patch 1 287-4-24

7 patch 1 Piso 6 282-1-24 23 patch 1 288-1-24

8 patch 1 282-2-24 1 patch 2 288-2-24

9 patch 1 282-3-24 2 patch 2 288-3-24

10 patch 1 Piso 7 283-1-24 3 patch 2 Piso 10 289-1-24

11 patch 1 283-2-24 4 patch 2 289-2-24

12 patch 1 284-1-24 5 patch 2 289-3-24

13 patch 1 284-2-24 6 patch 2 290-1-24

14 patch 1 Piso 8 285-1-24 7 patch 2 290-2-24

15 patch 1 285-2-24

16 patch 1 285-3-24

2.2.1.16 Fornecimento e instalação de 1 (uma) régua de tomadas, conforme

item 3.7, a ser instalada no rack 278 do térreo do prédio novo da Famed-EEnf.

(5)

2.2.1.17 Instalação de 1 (um) break, a ser fornecido pela FURG. O

no-break deverá ser instalado e acomodado na parte superior do rack 278 citado em

2.2.1.13, conforme ilustrado em “Anexo A”.

2.2.1.18 Fornecimento e instalação de 30 (trinta) patch cords, conforme item 3.5 para interligação de cada porta do patch panel citado em 2.2.1.15 aos switches

citados em 2.2.1.14. A ligação obedecerá a tabela acima (tabela 1).

2.2.1.19 Identificação dos cabos de fibra ótica, com plaqueta de identificação,

devendo constar a rota (link entre prédios) em cada extremidade e em cada lado do poste, num total de 4 (quatro).

2.2.1.20 Certificação (medição) de fibra óptica com OTDR, 06 (seis)

certificações. As fibras ópticas após lançamento e emendas por fusão deverão ser certificadas com o OTDR (Optical Domain Reflectometer) com a emissão de relatórios. O OTDR deverá ter o certificado de aferição dentro da validade, que deverá ser apresentado à fiscalização antes da medição.

2.2.2 Rede interna do Piso Térreo

2.2.2.1 Fornecimento e instalação de 3 (três) cabos de interconexão, ligando

as portas 24 de cada patch panel do rack 279 até o rack 278, onde serão crimpados em portas de patch panel designadas na tabela 1 acima. Incluindo todo e qualquer material necessário para sua execução, a saber: cabo conforme item 3.12, prensa cabo e conectorização em suas extremidades. Cada interconexão com 7 (sete) metros.

2.2.2.2 Deverão ser fornecidos 3 (três) patch cords, conforme item 3.5, para

interligação da porta 24 de cada switch à porta 24 do respectivo patch panel, responsáveis pelos links.

término do serviço realizado. A acamodação dos cabos nos racks deve ser feita

por fita velcro.

2.2.2.4 Instalação de 3 (três) switchs, fornecidos pela FURG, no rack 279 do térreo do prédio novo da Famed-EEnf.

2.2.2.5 Fornecimento e instalação de 3 (três) patch panels de 24 (vinte e

quatro) portas cada, conforme item 3.10 e 3 (três) organizadores de cabos conforme item 3.11 a serem instalados no rack 279 do térreo do prédio novo da Famed-EEnf.

A instalação de cada patch panel e organizador de cabos deverá incluir os serviços de crimpagem de todos os cabos UTP provenientes dos pontos de rede marcados em planta anexa.

item 3.7, a ser instalada no rack 279 do térreo do prédio novo da Famed-EEnf.

A régua deverá ser instaladaconforme modelo “Anexo B”.

2.2.2.7 Instalação de 1 (um) no-break, a ser fornecido pela FURG. O no-break

deverá ser instalado e acomodado na parte superior do rack 279 citado em 2.2.2.3, conforme ilustrado em “Anexo A”.

2.2.2.8 Fornecimento e instalação de 53 (cinquenta e três) patch cords,

conforme item 3.5 para interligação de cada porta do patch panel citado em 2.2.2.5 aos switches citados em 2.2.2.4. A ligação obedecerá a tabela 3. A ligação deverá seguir a seguinte ordem: porta 1 do patch panel 01 conectada na porta 1 do switch 01, porta 2 do patch panel 01 conectada na porta 2 do switch 01 e assim por diante,

(6)

nesta ordem, até a porta 23. A ordem de identificação deverá ser feita seguindo a tabela de identificação / correlação dos pontos anexada na tabela 3.

2.2.2.9 Fornecimento e instalação de 53 (cinquenta e três) pontos de rede SIMPLES, conforme ilustrados e identificados na planta e instalados conforme “ Anexo A”, incluindo todo e qualquer material necessário para sua execução, a saber:

cabo conforme item 3.13, prensa cabo, conectorização em suas extremidades (no patch panel e na tomada), a tampa do condulete, o keystone RJ-45, parafusos e demais acessórios.

A infraestrutura de sobrepor para todos os 53 (cinquenta e três) pontos de rede já se encontra executada.

2.2.2.10 Deverão ser fornecidos 53 (cinquenta e três) patch cords, conforme

item 3.6, para interligação dos computadores aos seus correspondentes pontos de rede.

2.2.2.11 Identificação dos 53 (cinquenta e três) pontos de rede citados em 2.2.2.9 deverá seguir a representação definida em “Anexo A”, que já está graficada

nas pranchas. A identificação deverá ser executada com utilização de etiquetas protegidas por material plástico transparente que seja resistente ao tempo e a sujeira. A etiquetagem deverá ser executada no cabo UTP (logo atrás do patch panel a uma distância de 15 cm, após o final da extremidade do patch panel independente do lado da saída dos cabos), no patch panel, no final do cabo UTP (na parte interna da tomada) e na face externa (espelho) da tomada. A identificação deverá estar conforme tabela de identificação / correlação dos pontos e será representada da seguinte maneira: (Número do Rack-Número do Patch Panel-Número da Porta do Patch Panel), já graficados nas pranchas.

2.2.2.12 Fornecimento e instalação de 04 (quatro) pontos de rede, conforme

ilustrados e identificados nas plantas como “INFRA NOVA PARA AP”, incluindo todo e qualquer material necessário para sua execução, a saber: eletroduto PVC, braçadeiras, condulete, curva PVC e cabo conforme item 3.13, prensa cabo, conectorização em suas extremidades (no patch panel e na tomada), a tampa do condulete, o keystone RJ-45, parafusos e demais acessórios, nos locais marcados em planta.

A infraestrutura de sobrepor para estes pontos de rede não existe. Todos os eletrodutos e demais acessórios deverão possuir as mesmas características dos já existentes no prédio.

2.2.2.13 Instalação de 04 (quatro) Access Points e 04 (quatro) injetores POE

a serem fornecidos pela FURG. O posicionamento dos Access Points deverão estar de acordo com a posição dos pontos de rede definidos nas plantas.

Tabela 2 - Alocação de portas de patch panel pelos APs

# Planta Rack Patch Panel #Porta Ident Uso

AP01 279 02 20 279-03-20 Access Point Piso Térreo

(7)

2.2.2.14 Fornecimento e instalação de 4 (quatro) patch cords, conforme item 3.5 para interligação de cada ponto de rede citados 2.2.2.12 aos Access Points

citados em 2.2.2.13.

2.2.2.15 Fornecimento de 8 (oito) patch cords conforme item 3.5 para

interligação dos injetores POE citados em 2.2.2.13 aos respectivos patch panel e switch correlacionados com a identificação dos pontos de rede citados em 2.2.2.12, conforme pranchas.

2.2.2.16 Identificação dos 4 (quatro) pontos de rede citados em 2.2.2.12,

deverá seguir a representação definida no anexo A, que já está graficada nas pranchas. A identificação deverá ser executada com utilização de etiquetas protegidas por material plástico transparente que seja resistente ao tempo e a sujeira. A etiquetagem deverá ser executada no cabo UTP (logo atrás do patch panel a uma distância de 15cm, após o final da extremidade do patch panel independente do lado da saída dos cabos), no patch panel, no final do cabo UTP (na parte interna da tomada) e na face externa (espelho) da tomada. A identificação deverá estar conforme tabela de identificação / correlação dos pontos e será representada da seguinte maneira: (Número do Rack-Número do Patch Panel-Número da Porta do Patch Panel), já graficada nas pranchas.

2.2.2.17 Certificação dos 57 (cinquenta e sete) pontos de rede, com entrega

os relatórios da certificação dos pontos.

Tabela 3 – Identificação dos pontos térreo

# planta Rack Patch panel

Número no patch

Switch Porta

Switch

Identificação Uso do Ponto

1 279 1 1 1 1 279-01-01 Pt Trabalho 2 279 1 2 1 2 279-01-02 Pt Trabalho 3 279 1 3 1 3 279-01-03 Pt Trabalho 4 279 1 4 1 4 279-01-04 Pt Trabalho 5 279 1 5 1 5 279-01-05 Pt Trabalho 6 279 1 6 1 6 279-01-06 Pt Trabalho 7 279 1 7 1 7 279-01-07 Pt Trabalho 8 279 1 8 1 8 279-01-08 Pt Trabalho 9 279 1 9 1 9 279-01-09 Pt Trabalho 10 279 1 10 1 10 279-01-10 Pt Trabalho 11 279 1 11 1 11 279-01-11 Pt Trabalho 12 279 1 12 1 12 279-01-12 Pt Trabalho 13 279 1 13 1 13 279-01-13 Pt Trabalho 14 279 1 14 1 14 279-01-14 Pt Trabalho 15 279 1 15 1 15 279-01-15 Pt Trabalho 16 279 1 16 1 16 279-01-16 Pt Trabalho 17 279 1 17 1 17 279-01-17 Pt Trabalho 18 279 1 18 1 18 279-01-18 Pt Trabalho

(8)

19 279 1 19 1 19 279-01-19 Pt Trabalho 20 279 1 20 1 20 279-01-20 Pt Trabalho 21 279 1 21 1 21 279-01-21 Pt Trabalho 22 279 1 22 1 22 279-01-22 Pt Trabalho 23 279 1 23 1 23 279-01-23 Pt Trabalho ******** 279 1 24 1 24 279-01-24 Ao Térreo-Link 24 279 2 1 2 1 279-02-01 Pt Trabalho 23 279 2 2 2 2 279-02-02 Pt Trabalho 24 279 2 3 2 3 279-02-03 Pt Trabalho 25 279 2 4 2 4 279-02-04 Pt Trabalho 26 279 2 5 2 5 279-02-05 Pt Trabalho 27 279 2 6 2 6 279-02-06 Pt Trabalho 28 279 2 7 2 7 279-02-07 Pt Trabalho 29 279 2 8 2 8 279-02-08 Pt Trabalho 30 279 2 9 2 9 279-02-09 Pt Trabalho 31 279 2 10 2 10 279-02-10 Pt Trabalho 32 279 2 11 2 11 279-02-11 Pt Trabalho 33 279 2 12 2 12 279-02-12 Pt Trabalho 34 279 2 13 2 13 279-02-13 Pt Trabalho 35 279 2 14 2 14 279-02-14 Pt Trabalho 36 279 2 15 2 15 279-02-15 Pt Trabalho 37 279 2 16 2 16 279-02-16 Pt Trabalho 38 279 2 17 2 17 279-02-17 Pt Trabalho 39 279 2 18 2 18 279-02-18 Pt Trabalho 40 279 2 19 2 19 279-02-19 Pt Trabalho 41 279 2 20 2 20 279-02-20 Pt Trabalho 42 279 2 21 2 21 279-02-21 Pt Trabalho 43 279 2 22 2 22 279-02-22 Pt Trabalho 44 279 2 23 2 23 279-02-23 Pt Trabalho ******** 279 2 24 2 24 279-02-24 Ao Térreo-Link 47 279 3 1 3 1 279-03-01 Pt Trabalho 48 279 3 2 3 2 279-03-02 Pt Trabalho 49 279 3 3 3 3 279-03-03 Pt Trabalho 50 279 3 4 3 4 279-03-04 Pt Trabalho 51 279 3 5 3 5 279-03-05 Pt Trabalho

(9)

52 279 3 6 3 6 279-03-06 Pt Trabalho 53 279 3 7 3 7 279-03-07 Pt Trabalho 279 3 8 3 8 279-03-08 Disponível 279 3 9 3 9 279-03-09 Disponível 279 3 10 3 10 279-03-10 Disponível 279 3 11 3 11 279-03-11 Disponível 279 3 12 3 12 279-03-12 Disponível 279 3 13 3 13 279-03-13 Disponível 279 3 14 3 14 279-03-14 Disponível 279 3 15 3 15 279-03-15 Disponível 279 3 16 3 16 279-03-16 Disponível 279 3 17 3 17 279-03-17 Disponível 279 3 18 3 18 279-03-18 Disponível 279 3 19 3 19 279-03-19 Disponível AP01 279 3 20 3 20 279-03-20 Acc Pt AP02 279 3 21 3 21 279-03-21 Acc Pt AP03 279 3 22 3 22 279-03-22 Acc Pt AP04 279 3 23 3 23 279-03-23 Acc Pt ******** 279 3 24 3 24 279-03-24 Ao Térreo-Link

Diagrama de conexões rack 278 e rack 279

(10)

2.2.3.1 Fornecimento e instalação de interligação entre os Racks 280 e T280

as eletrocalhas existentes acima desses no corredor dentro do forro, por eletrocalhas perfuradas de 200X100X3000 mm com septo divisor, que deverão ser galvanizadas a quente, conforme mostrada nas pranchas. Os serviços de fornecimento e instalação das eletrocalhas perfuradas deverão incluir todo o material necessário para a sua execução, a saber: eletrocalha perfurada galvanizada a quente, septo divisor, tampas nas descidas, junção emenda interna, curva de inversão, tê horizontal, tê descida lateral, acoplamentos para painéis, suportes, parafusos, buchas e demais acessórios para a instalação. Nos trechos verticais usar tampas nas eletrocalhas perfuradas.

Num total de 5 (cinco) metros.

2.2.3.2 Fornecimento e instalação de 2 (dois) cabos de interconexão, ligando

as portas 24 de cada patch panel do rack 281 a ser instalado no piso 5 até o rack 278 no piso térreo, onde serão crimpados em portas de patch panel designadas na tabela

1. Incluindo todo e qualquer material necessário para sua execução, a saber: cabo

conforme item 3.12, prensa cabo e conectorização em suas extremidades. Cada interconexão com 51 (cinquenta e um) metros.

2.2.3.3 Deverão ser fornecidos 2 (dois) patch cords, conforme item 3.5, para

2.2.3.5 Instalação de 2 (dois) switchs, fornecidos pela FURG, no rack 280 do piso 4 do prédio novo da Famed-EEnf.

2.2.3.6 Fornecimento e instalação de 2 (dois) patch panels de 24 (vinte e

quatro) portas cada, conforme item 3.10 e 2 (dois) organizadores de cabos conforme item 3.11 a serem instalados no rack 280 do piso 4 do prédio novo da Famed-EEnf.

item 3.7, a ser instalada no rack 280 do piso 4 do prédio novo da Famed-EEnf.

2.2.3.9 Fornecimento e instalação de 27 (vinte e sete) patch cords, conforme

item 3.5 para interligação de cada porta do patch panel citado em 2.2.3.6 aos switches citados em 2.2.3.5. A ligação obedecerá a tabela 5. A ligação deverá seguir a seguinte ordem: porta 1 do patch panel 01 conectada na porta 1 do switch 01, porta 2 do patch panel 01 conectada na porta 2 do switch 01 e assim por diante, nesta ordem, até a porta 23. A ordem de identificação deverá ser feita seguindo a tabela de identificação / correlação dos pontos anexada na tabela 5.

2.2.3.10 Fornecimento e instalação de 27 (vinte e sete) pontos de rede SIMPLES, conforme ilustrados e identificados na planta e instalados conforme “ Anexo A”, incluindo todo e qualquer material necessário para sua execução, a saber:

(11)

patch panel e na tomada), a tampa do condulete, o keystone RJ-45, parafusos e demais acessórios.

A infraestrutura de sobrepor para todos os 27 (vinte e sete) pontos de rede já se encontra executada.

2.2.3.11 Deverão ser fornecidos 27 (vinte e sete) patch cords, conforme item 3.6, para interligação dos computadores aos seus correspondentes pontos de rede.

2.2.3.12 Identificação dos 27 (vinte e sete) pontos de rede citados em 2.2.3.10 deverá seguir a representação definida em “Anexo A”, que já está graficada

2.2.3.13 Fornecimento e instalação de 04 (quatro) pontos de rede, conforme

2.2.3.14 Instalação de 04 (quatro) Access Points e 04 (quatro) injetores POE

a serem fornecidos pela FURG. O posicionamento dos Access Points deverão estar de acordo com a posição dos pontos de rede definidos nas plantas.

# Planta Rack Patch Panel #Porta Ident Uso

AP01 280 02 20 280-02-20 Access Point Piso 4

2.2.3.15 Fornecimento e instalação de 4 (quatro) patch cords, conforme item 3.5 para interligação de cada ponto de rede citados 2.2.3.13 aos Access Points

citados em 2.2.3.14.

2.2.3.16 Fornecimento de 8 (oito) patch cords conforme item 3.5 para

2.2.3.17 Identificação dos 4 (quatro) pontos de rede citados em 2.2.3.13,

(12)

pranchas. A identificação deverá ser executada com utilização de etiquetas protegidas por material plástico transparente que seja resistente ao tempo e a sujeira. A etiquetagem deverá ser executada no cabo UTP (logo atrás do patch panel a uma distância de 15cm, após o final da extremidade do patch panel independente do lado da saída dos cabos), no patch panel, no final do cabo UTP (na parte interna da tomada) e na face externa (espelho) da tomada. A identificação deverá estar conforme tabela de identificação / correlação dos pontos e será representada da seguinte maneira: (Número do Rack-Número do Patch Panel-Número da Porta do Patch Panel), já graficada nas pranchas.

2.2.3.18 Certificação dos 31 (trinta e um) pontos de rede, com entrega os

relatórios da certificação dos pontos.

Tabela 5 – Identificação dos pontos piso 4

#

planta Rack Patch panel Numero no patch Switch Porta Switch Identificação Uso do Ponto

54 280 1 1 1 1 280-01-01 Pt Trabalho 55 280 1 2 1 2 280-01-02 Pt Trabalho 56 280 1 3 1 3 280-01-03 Pt Trabalho 57 280 1 4 1 4 280-01-04 Pt Trabalho 58 280 1 5 1 5 280-01-05 Pt Trabalho 59 280 1 6 1 6 280-01-06 Pt Trabalho 60 280 1 7 1 7 280-01-07 Pt Trabalho 61 280 1 8 1 8 280-01-08 Pt Trabalho 62 280 1 9 1 9 280-01-09 Pt Trabalho 63 280 1 10 1 10 280-01-10 Pt Trabalho 64 280 1 11 1 11 280-01-11 Pt Trabalho 65 280 1 12 1 12 280-01-12 Pt Trabalho 66 280 1 13 1 13 280-01-13 Pt Trabalho 67 280 1 14 1 14 280-01-14 Pt Trabalho 68 280 1 15 1 15 280-01-15 Pt Trabalho 69 280 1 16 1 16 280-01-16 Pt Trabalho 70 280 1 17 1 17 280-01-17 Pt Trabalho 71 280 1 18 1 18 280-01-18 Pt trabalho 72 280 1 19 1 19 280-01-19 Pt Trabalho 73 280 1 20 1 20 280-01-20 Pt Trabalho 74 280 1 21 1 21 280-01-21 Pt Trabalho 75 280 1 22 1 22 280-01-22 Pt Trabalho 76 280 1 23 1 23 280-01-23 Pt Trabalho ******** 280 1 24 1 24 280-01-24 Ao Térreo

(13)

77 280 2 1 2 1 280-02-01 Pt Trabalho 78 280 2 2 2 2 280-02-02 Pt Trabalho 79 280 2 3 2 3 280-02-03 Pt Trabalho 80 280 2 4 2 4 280-02-04 Pt Trabalho 280 2 5 2 5 280-02-05 Disponivel 280 2 6 2 6 280-02-06 Disponivel 280 2 7 2 7 280-02-07 Disponivel 280 2 8 2 8 280-02-08 Disponivel 280 2 9 2 9 280-02-09 Disponivel 280 2 10 2 10 280-02-10 Disponivel 280 2 11 2 11 280-02-11 Disponivel 280 2 12 2 12 280-02-12 Disponivel 280 2 13 2 13 280-02-13 Disponivel 280 2 14 2 14 280-02-14 Disponivel 280 2 15 2 15 280-02-15 Disponivel 280 2 16 2 16 280-02-16 Disponivel 280 2 17 2 17 280-02-17 Disponivel 280 2 18 2 18 280-02-18 Disponivel 280 2 19 2 19 280-02-19 Disponivel AP01 280 2 20 2 20 280-02-20 Acc Pt AP02 280 2 21 2 21 280-02-21 Acc Pt AP03 280 2 22 2 22 280-02-22 Acc Pt AP04 280 2 23 2 23 280-02-23 Acc Pt ******** 280 2 24 2 24 280-02-24 Ao Térreo Diagrama de conexões rack 280

(14)

2.2.4 Rede interna do Piso 5

2.2.4.1 Fornecimento e instalação de interligação entre os Rack 281 e T281 as

eletrocalhas existentes acima desses no corredor dentro do forro, por eletrocalhas perfuradas de 200X100X3000 mm com septo divisor, que deverão ser galvanizadas a quente, conforme mostrada nas pranchas. Os serviços de fornecimento e instalação das eletrocalhas perfuradas deverão incluir todo o material necessário para a sua execução, a saber: eletrocalha perfurada galvanizada a quente, septo divisor, tampas nas descidas, junção emenda interna, curva de inversão, tê horizontal, tê descida lateral, acoplamentos para painéis, suportes, parafusos, buchas e demais acessórios para a instalação. Nos trechos verticais usar tampas nas eletrocalhas perfuradas.

Num total de 2 (dois) metros.

2.2.4.2 Fornecimento e instalação de 1 (um) cabo de interconexão, ligando as

portas 24 de cada patch panel do rack 281 a ser instalado no piso 5 até o rack 278 no piso térreo, onde serão crimpados em portas de patch panel designadas na tabela

conforme item 3.12, prensa cabo e conectorização em suas extremidades. Cada interconexão com 53 (cinquenta e três) metros.

2.2.4.3 Deverão ser fornecidos 1 (um) patch cords, conforme item 3.5, para

2.2.4.5 Instalação de 1 (um) switch, fornecido pela FURG, no rack 281 do piso 5 do prédio novo da Famed-EEnf.

2.2.4.6 Fornecimento e instalação de 1 (um) patch panel de 24 (vinte e

quatro) portas cada, conforme item 3.10 e 1 (um) organizador de cabos conforme item 3.11 a serem instalados no rack 28 do piso 5 do prédio novo da Famed-EEnf.

(15)

2.2.4.9 Fornecimento e instalação de 17 (dezessete) patch cords, conforme

2.2.4.10 Fornecimento e instalação de 17 (dezessete) pontos de rede SIMPLES, conforme ilustrados e identificados na planta e instalados conforme “ Anexo A”, incluindo todo e qualquer material necessário para sua execução, a saber:

A infraestrutura de sobrepor para todos os 17 (dezessete) pontos de rede já se encontra executada.

2.2.4.11 Deverão ser fornecidos 17 (dezessete) patch cords, conforme item 3.6, para interligação dos computadores aos seus correspondentes pontos de rede.

2.2.4.12 Identificação dos 17 (dezessete) pontos de rede citados em 2.2.4.10

deverá seguir a representação definida em “Anexo A”, que já está graficada nas pranchas. A identificação deverá ser executada com utilização de etiquetas protegidas por material plástico transparente que seja resistente ao tempo e a sujeira. A etiquetagem deverá ser executada no cabo UTP (logo atrás do patch panel a uma distância de 15 cm, após o final da extremidade do patch panel independente do lado da saída dos cabos), no patch panel, no final do cabo UTP (na parte interna da tomada) e na face externa (espelho) da tomada. A identificação deverá estar conforme tabela de identificação / correlação dos pontos e será representada da seguinte maneira: (Número do Rack-Número do Patch Panel-Número da Porta do Patch Panel), já graficados nas pranchas.

2.2.4.13 Certificação dos 17 (dezessete) pontos de rede, com entrega os

# planta Rack Patch panel Numero no patch Switch Porta Switch

Identificação Uso doPonto

81 281 1 1 1 1 281-01-01 Pt Trabalho 82 281 1 2 1 2 281-01-02 Pt Trabalho 83 281 1 3 1 3 281-01-03 Pt Trabalho 84 281 1 4 1 4 281-01-04 Pt Trabalho 85 281 1 5 1 5 281-01-05 Pt Trabalho 86 281 1 6 1 6 281-01-06 Pt Trabalho

(16)

87 281 1 7 1 7 281-01-07 Pt Trabalho 88 281 1 8 1 8 281-01-08 Pt Trabalho 89 281 1 9 1 9 281-01-09 Pt Trabalho 90 281 1 10 1 10 281-01-10 Pt Trabalho 91 281 1 11 1 11 281-01-11 Pt Trabalho 92 281 1 12 1 12 281-01-12 Pt Trabalho 93 281 1 13 1 13 281-01-13 Pt Trabalho 94 281 1 14 1 14 281-01-14 Pt Trabalho 95 281 1 15 1 15 281-01-15 Pt Trabalho 96 281 1 16 1 16 281-01-16 Pt Trabalho 97 281 1 17 1 17 281-01-17 Pt Trabalho 281 1 18 1 18 281-01-18 Disponivel 281 1 19 1 19 281-01-19 Disponivel 281 1 20 1 20 281-01-20 Disponivel 281 1 21 1 21 281-01-21 Disponivel 281 1 22 1 22 281-01-22 Disponivel 281 1 23 1 23 281-01-23 Disponivel ****** 281 1 24 1 24 281-01-24 Ao Térreo

(17)

Rede interna do Piso 6

2.2.5.1 Fornecimento e instalação de interligação entre os Racks 282 e T282

as eletrocalhas existentes acima desses no corredor dentro do forro, por eletrocalhas perfuradas de 200X100X3000 mm com septo divisor, que deverão ser galvanizadas a quente, conforme mostrada nas pranchas. Os serviços de fornecimento e instalação das eletrocalhas perfuradas deverão incluir todo o material necessário para a sua execução, a saber: eletrocalha perfurada galvanizada a quente, septo divisor, tampas nas descidas, junção emenda interna, curva de inversão, tê horizontal, tê descida lateral, acoplamentos para painéis, suportes, parafusos, buchas e demais acessórios para a instalação. Nos trechos verticais usar tampas nas eletrocalhas perfuradas.

Num total de 5 (cinco) metros.

2.2.5.2 Fornecimento e instalação de 3 (três) cabos de interconexão, ligando

as portas 24 de cada patch panel do rack 282 a ser instalado no piso 6 até o rack 278 no piso térreo, onde serão crimpados em portas de patch panel designadas na tabela

conforme item 3.12, prensa cabo e conectorização em suas extremidades. Cada interconexão com 59 (cinquenta e nove) metros.

2.2.5.3 Deverão ser fornecidos 3 (três) patch cords, conforme item 3.5, para

2.2.5.5 Instalação de 3 (três) switchs, fornecidos pela FURG, no rack 282 do piso 6 do prédio novo da Famed-EEnf.

2.2.5.6 Fornecimento e instalação de 3 (três) patch panels de 24 (vinte e

quatro) portas cada, conforme item 3.10 e 3 (três) organizadores de cabos conforme item 3.11 a serem instalados no rack 282 do piso 6 do prédio novo da Famed-EEnf.

2.2.5.9 Fornecimento e instalação de 63 (sessenta e três) patch cords,

conforme item 3.5 para interligação de cada porta do patch panel citado em 2.2.5.6 aos switches citados em 2.2.5.5. A ligação obedecerá a tabela 8. A ligação deverá seguir a seguinte ordem: porta 1 do patch panel 01 conectada na porta 1 do switch

(18)

01, porta 2 do patch panel 01 conectada na porta 2 do switch 01 e assim por diante, nesta ordem, até a porta 23. A ordem de identificação deverá ser feita seguindo a tabela de identificação / correlação dos pontos anexada na tabela 8.

2.2.5.10 Fornecimento e instalação de 63 (sessenta e três) pontos de rede SIMPLES, conforme ilustrados e identificados na planta e instalados conforme “ Anexo A”, incluindo todo e qualquer material necessário para sua execução, a saber:

A infraestrutura de sobrepor para todos os 63 (sessenta e três) pontos de rede já se encontra executada.

2.2.5.11 Deverão ser fornecidos 63 (sessenta e três) patch cords, conforme

2.2.5.12 Identificação dos 63 (sessenta e três) pontos de rede citados em 2.2.5.10 deverá seguir a representação definida em “Anexo A”, que já está graficada

2.2.5.13 Fornecimento e instalação de 05 (cinco) pontos de rede, conforme

2.2.5.14 Instalação de 05 (cinco) Access Points e 05 (cinco) injetores POE a

serem fornecidos pela FURG. O posicionamento dos Access Points deverão estar de acordo com a posição dos pontos de rede definidos nas plantas.

# Planta Rack Patch Panel #Porta Switch Porta Ident Uso

AP01 282 3 19 3 19 282-03-19 Acc Pt Piso6

AP02 282 3 20 3 20 282-03-20 Acc Pt Piso6

AP03 282 3 21 3 21 282-03-21 Acc Pt Piso6

AP04 282 3 22 3 22 282-03-22 Acc Pt Piso6

(19)

2.2.5.15 Fornecimento e instalação de 5 (cinco) patch cords, conforme item 3.5 para interligação de cada ponto de rede citados 2.2.5.13 aos Access Points

citados em 2.2.5.14.

2.2.5.16 Fornecimento de 10 (dez) patch cords conforme item 3.5 para

2.2.5.17 Identificação dos 5 (cinco) pontos de rede citados em 2.2.5.13,

deverá seguir a representação definida no anexo A, que já está graficada nas pranchas. A identificação deverá ser executada com utilização de etiquetas protegidas por material plástico transparente que seja resistente ao tempo e a sujeira. A etiquetagem deverá ser executada no cabo UTP (logo atrás do patch panel a uma distância de 15cm, após o final da extremidade do patch panel independente do lado da saída dos cabos), no patch panel, no final do cabo UTP (na parte interna da tomada) e na face externa (espelho) da tomada. A identificação deverá estar conforme tabela de identificação / correlação dos pontos e será representada da seguinte maneira: (Número do Rack-Número do Patch Panel-Número da Porta do Patch Panel), já graficada nas pranchas.

2.2.5.18 Certificação dos 68 (sessenta e oito) pontos de rede, com entrega os

#

planta Rack Patch panel Porta patch Switch Porta Switch Identificação Uso Ponto

98 282 1 1 1 1 282-01-01 PtTrabalho 99 282 1 2 1 2 282-01-02 PtTrabalho 100 282 1 3 1 3 282-01-03 PtTrabalho 101 282 1 4 1 4 282-01-04 PtTrabalho 102 282 1 5 1 5 282-01-05 PtTrabalho 103 282 1 6 1 6 282-01-06 PtTrabalho 104 282 1 7 1 7 282-01-07 PtTrabalho 105 282 1 8 1 8 282-01-08 PtTrabalho 106 282 1 9 1 9 282-01-09 PtTrabalho 107 282 1 10 1 10 282-01-10 PtTrabalho 108 282 1 11 1 11 282-01-11 PtTrabalho 109 282 1 12 1 12 282-01-12 PtTrabalho 110 282 1 13 1 13 282-01-13 PtTrabalho 111 282 1 14 1 14 282-01-14 PtTrabalho 112 282 1 15 1 15 282-01-15 PtTrabalho 113 282 1 16 1 16 282-01-16 PtTrabalho 114 282 1 17 1 17 282-01-17 PtTrabalho

(20)

115 282 1 18 1 18 282-01-18 Pt trabalho 116 282 1 19 1 19 282-01-19 PtTrabalho 117 282 1 20 1 20 282-01-20 PtTrabalho 118 282 1 21 1 21 282-01-21 PtTrabalho 119 282 1 22 1 22 282-01-22 PtTrabalho 120 282 1 23 1 23 282-01-23 PtTrabalho ******** 282 1 24 1 24 282-01-24 Ao Térreo 121 282 2 1 2 1 282-02-01 PtTrabalho 122 282 2 2 2 2 282-02-02 PtTrabalho 123 282 2 3 2 3 282-02-03 PtTrabalho 124 282 2 4 2 4 282-02-04 PtTrabalho 125 282 2 5 2 5 282-02-05 PtTrabalho 126 282 2 6 2 6 282-02-06 PtTrabalho 127 282 2 7 2 7 282-02-07 PtTrabalho 128 282 2 8 2 8 282-02-08 PtTrabalho 129 282 2 9 2 9 282-02-09 PtTrabalho 130 282 2 10 2 10 282-02-10 PtTrabalho 131 282 2 11 2 11 282-02-11 PtTrabalho 132 282 2 12 2 12 282-02-12 PtTrabalho 133 282 2 13 2 13 282-02-13 PtTrabalho 134 282 2 14 2 14 282-02-14 PtTrabalho 135 282 2 15 2 15 282-02-15 PtTrabalho 136 282 2 16 2 16 282-02-16 PtTrabalho 137 282 2 17 2 17 282-02-17 PtTrabalho 138 282 2 18 2 18 282-02-18 Pt trabalho 139 282 2 19 2 19 282-02-19 PtTrabalho 140 282 2 20 2 20 282-02-20 PtTrabalho 141 282 2 21 2 21 282-02-21 PtTrabalho 142 282 2 22 2 22 282-02-22 PtTrabalho 143 282 2 23 2 23 282-02-23 PtTrabalho ******** 282 2 24 2 24 282-02-24 Ao Térreo 144 282 3 1 3 1 282-03-01 PtTrabalho 145 282 3 2 3 2 282-03-02 PtTrabalho 146 282 3 3 3 3 282-03-03 PtTrabalho 147 282 3 4 3 4 282-03-04 PtTrabalho

(21)

148 282 3 5 3 5 282-03-05 PtTrabalho 149 282 3 6 3 6 282-03-06 PtTrabalho 150 282 3 7 3 7 282-03-07 PtTrabalho 151 282 3 8 3 8 282-03-08 PtTrabalho 152 282 3 9 3 9 282-03-09 PtTrabalho 153 282 3 10 3 10 282-03-10 PtTrabalho 154 282 3 11 3 11 282-03-11 PtTrabalho 155 282 3 12 3 12 282-03-12 PtTrabalho 156 282 3 13 3 13 282-03-13 PtTrabalho 157 282 3 14 3 14 282-03-14 PtTrabalho 158 282 3 15 3 15 282-03-15 PtTrabalho 159 282 3 16 3 16 282-03-16 PtTrabalho 160 282 3 17 3 17 282-03-17 PtTrabalho 282 3 18 3 18 282-03-18 Disponivel AP01 282 3 19 3 21 282-03-19 Acc Pt AP02 282 3 20 3 20 282-03-20 Acc Pt AP03 282 3 21 3 21 282-03-21 Acc Pt AP04 282 3 22 3 22 282-03-22 Acc Pt AP05 282 3 23 3 23 282-03-23 Acc Pt ******** 282 3 24 3 24 282-03-24 Ao Térreo

(22)

T283 as eletrocalhas existentes acima desses no corredor dentro do forro, por eletrocalhas perfuradas de 200X100X3000 mm com septo divisor, que deverão ser galvanizadas a quente, conforme mostrada nas pranchas. Os serviços de fornecimento e instalação das eletrocalhas perfuradas deverão incluir todo o material

(23)

necessário para a sua execução, a saber: eletrocalha perfurada galvanizada a quente, septo divisor, tampas nas descidas, junção emenda interna, curva de inversão, tê horizontal, tê descida lateral, acoplamentos para painéis, suportes, parafusos, buchas e demais acessórios para a instalação. Nos trechos verticais usar tampas nas eletrocalhas perfuradas.

Num total de 9 (nove) metros.

2.2.6.2 Fornecimento e instalação de 4 (quatro) cabos de interconexão,

ligando as portas 24 de cada patch panel do rack 283 e do 284 a serem instalados no piso 7 até o rack 278 no piso térreo, onde serão crimpados em portas de patch panel designadas na tabela 1. Incluindo todo e qualquer material necessário para sua execução, a saber: cabo conforme item 3.12, prensa cabo e conectorização em suas extremidades. Cada interconexão com 64 (sessenta e quatro) metros.

2.2.6.3 Deverão ser fornecidos 4 (quatro) patch cords, conforme item 3.5,

para interligação da porta 24 de cada switch à porta 24 do respectivo patch panel, responsáveis pelos links.

2.2.6.4 Fornecimento e instalação de 2 (dois) racks, conforme ilustrado nas

plantas. Os racks 283 e 284 deverão estar de acordo com as características citadas no item 3.1. As chaves dos referidos racks deverão ser entregues diretamente ao fiscal ao término do serviço realizado. O rack 283 e o rack 284 ficarão encostados, sem as laterais dos lados que se encostam, para comunicação direta entre eles. A

2.2.6.5 Instalação de 4 (quatro) switch, fornecidos pela FURG, 2 (dois) no rack 283 e 2 (dois) no rack 284 do piso 7 do prédio novo da Famed-EEnf.

2.2.6.6 Fornecimento e instalação de 4 (quatro) patch panel de 24 (vinte e

quatro) portas cada, conforme item 3.10, 2 (dois) no rack 283 e 2 (dois) no rack 284 e 4 (quatro) organizador de cabos, conforme item 3.11, a serem instalados 2 (dois) no rack 283 e 2 (dois) no rack 284 do piso 7 do prédio novo da Famed-EEnf.

2.2.6.7 Fornecimento e instalação de 2 (duas) régua de tomadas, conforme

item 3.7, uma no rack 283 e uma no rack 284 do piso 7 do prédio novo da Famed-EEnf.

A réguas deverão ser instaladasconforme modelo “Anexo B”.

2.2.6.8 Instalação de 2 (dois) no-breaks, a serem fornecidos pela FURG. O

no-breaks deverão ser instalados e acomodados na parte superior do rack 283 e do rack 284 citados em 2.2.6.4, conforme ilustrado em “Anexo A”.

2.2.6.9 Fornecimento e instalação de 81 (oitenta e um) patch cords, conforme

2.2.6.10 Fornecimento e instalação de 81 (oitenta e um) pontos de rede SIMPLES, conforme ilustrados e identificados na planta e instalados conforme “ Anexo A”, incluindo todo e qualquer material necessário para sua execução, a saber:

(24)

A infraestrutura de sobrepor para todos os 81 (oitenta e um) pontos de rede já se encontra executada.

Serão 46 pontos instalados nos patch panels do rack 283 e 35 pontos nos patch panels do rack 284.

2.2.6.11 Deverão ser fornecidos 81 (oitenta e um) patch cords, conforme item 3.6, para interligação dos computadores aos seus correspondentes pontos de rede.

2.2.6.12 Identificação dos 81 (oitenta e um) pontos de rede citados em 2.2.6.10 deverá seguir a representação definida em “Anexo A”, que já está graficada

2.2.6.13 Certificação dos 81 (oitenta e um) pontos de rede, com entrega os

# planta

Rack Patch panel Numero no patch Switch Porta Switch Identificação UsoPonto 161 283 1 1 1 1 283-01-01 Pt Trabalho 162 283 1 2 1 2 283-01-02 Pt Trabalho 163 283 1 3 1 3 283-01-03 Pt Trabalho 164 283 1 4 1 4 283-01-04 Pt Trabalho 165 283 1 5 1 5 283-01-05 Pt Trabalho 166 283 1 6 1 6 283-01-06 Pt Trabalho 167 283 1 7 1 7 283-01-07 Pt Trabalho 168 283 1 8 1 8 283-01-08 Pt Trabalho 169 283 1 9 1 9 283-01-09 Pt Trabalho 170 283 1 10 1 10 283-01-10 Pt Trabalho 171 283 1 11 1 11 283-01-11 Pt Trabalho 172 283 1 12 1 12 283-01-12 Pt Trabalho 173 283 1 13 1 13 283-01-13 Pt Trabalho 174 283 1 14 1 14 283-01-14 Pt Trabalho 175 283 1 15 1 15 283-01-15 Pt Trabalho 176 283 1 16 1 16 283-01-16 Pt Trabalho 177 283 1 17 1 17 283-01-17 Pt Trabalho 178 283 1 18 1 18 283-01-18 Pt trabalho 179 283 1 19 1 19 283-01-19 Pt Trabalho

(25)

180 283 1 20 1 20 283-01-20 Pt Trabalho 181 283 1 21 1 21 283-01-21 Pt Trabalho 182 283 1 22 1 22 283-01-22 Pt Trabalho 183 283 1 23 1 23 283-01-23 Pt Trabalho ******** 283 1 24 1 24 283-01-24 Ao Térreo 184 283 2 1 1 1 283-02-01 Pt Trabalho 185 283 2 2 1 2 283-02-02 Pt Trabalho 186 283 2 3 1 3 283-02-03 Pt Trabalho 187 283 2 4 1 4 283-02-04 Pt Trabalho 188 283 2 5 1 5 283-02-05 Pt Trabalho 189 283 2 6 1 6 283-02-06 Pt Trabalho 190 283 2 7 1 7 283-02-07 Pt Trabalho 191 283 2 8 1 8 283-02-08 Pt Trabalho 192 283 2 9 1 9 283-02-09 Pt Trabalho 193 283 2 10 1 10 283-02-10 Pt Trabalho 194 283 2 11 1 11 283-02-11 Pt Trabalho 195 283 2 12 1 12 283-02-12 Pt Trabalho 196 283 2 13 1 13 283-02-13 Pt Trabalho 197 283 2 14 1 14 283-02-14 Pt Trabalho 198 283 2 15 1 15 283-02-15 Pt Trabalho 199 283 2 16 1 16 283-02-16 Pt Trabalho 200 283 2 17 1 17 283-02-17 Pt Trabalho 201 283 2 18 1 18 283-02-18 Pt trabalho 202 283 2 19 1 19 283-02-19 Pt Trabalho 203 283 2 20 1 20 283-02-20 Pt Trabalho 204 283 2 21 1 21 283-02-21 Pt Trabalho 205 283 2 22 1 22 283-02-22 Pt Trabalho 206 283 2 23 1 23 283-02-23 Pt Trabalho ******** 283 2 24 1 24 283-02-24 Ao Térreo 207 284 1 1 1 1 284-01-01 Pt Trabalho 208 284 1 2 1 2 284-01-02 Pt Trabalho 209 284 1 3 1 3 284-01-03 Pt Trabalho 210 284 1 4 1 4 284-01-04 Pt Trabalho 211 284 1 5 1 5 284-01-05 Pt Trabalho 212 284 1 6 1 6 284-01-06 Pt Trabalho

(26)

213 284 1 7 1 7 284-01-07 Pt Trabalho 214 284 1 8 1 8 284-01-08 Pt Trabalho 215 284 1 9 1 9 284-01-09 Pt Trabalho 216 284 1 10 1 10 284-01-10 Pt Trabalho 217 284 1 11 1 11 284-01-11 Pt Trabalho 218 284 1 12 1 12 284-01-12 Pt Trabalho 219 284 1 13 1 13 284-01-13 Pt Trabalho 220 284 1 14 1 14 284-01-14 Pt Trabalho 221 284 1 15 1 15 284-01-15 Pt Trabalho 222 284 1 16 1 16 284-01-16 Pt Trabalho 223 284 1 17 1 17 284-01-17 Pt Trabalho 224 284 1 18 1 18 284-01-18 Pt trabalho 225 284 1 19 1 19 284-01-19 Pt Trabalho 226 284 1 20 1 20 284-01-20 Pt Trabalho 227 284 1 21 1 21 284-01-21 Pt Trabalho 228 284 1 22 1 22 284-01-22 Pt Trabalho 229 284 1 23 1 23 284-01-23 Pt Trabalho ******** 284 1 24 1 24 284-01-24 Ao Térreo 230 284 2 1 2 1 284-02-01 Pt Trabalho 231 284 2 2 2 2 284-02-02 Pt Trabalho 232 284 2 3 2 3 284-02-03 Pt Trabalho 233 284 2 4 2 4 284-02-04 Pt Trabalho 234 284 2 5 2 5 284-02-05 Pt Trabalho 235 284 2 6 2 6 284-02-06 Pt Trabalho 236 284 2 7 2 7 284-02-07 Pt Trabalho 237 284 2 8 2 8 284-02-08 Pt trabalho 238 284 2 9 2 9 284-02-09 Pt Trabalho 239 284 2 10 2 10 284-02-10 Pt Trabalho 240 284 2 11 2 11 284-02-11 Pt Trabalho 241 284 2 12 2 12 284-02-12 Pt Trabalho 284 2 13 2 13 284-02-13 Disponivel 284 2 14 2 14 284-02-14 Disponivel 284 2 15 2 15 284-02-15 Disponivel 284 2 16 2 16 284-02-16 Disponivel 284 2 17 2 17 284-02-17 Disponivel 284 2 18 2 18 284-02-18 Disponivel

(27)

284 2 19 2 19 284-02-19 Disponivel 284 2 20 2 20 284-02-20 Disponivel 284 2 21 2 21 284-02-21 Disponivel 284 2 22 2 22 284-02-22 Disponivel 284 2 23 2 23 284-02-23 Disponivel ******** 284 2 24 2 24 284-02-24 Ao Térreo

Diagrama de conexões rack 283 e rack 284

T285 as eletrocalhas existentes acima desses no corredor dentro do forro, por eletrocalhas perfuradas de 200X100X3000 mm com septo divisor, que deverão ser galvanizadas a quente, conforme mostrada nas pranchas. Os serviços de fornecimento e instalação das eletrocalhas perfuradas deverão incluir todo o material necessário para a sua execução, a saber: eletrocalha perfurada galvanizada a quente, septo divisor, tampas nas descidas, junção emenda interna, curva de inversão, tê horizontal, tê descida lateral, acoplamentos para painéis, suportes, parafusos, buchas e demais acessórios para a instalação. Nos trechos verticais usar tampas nas

(28)

eletrocalhas perfuradas.

Num total de 10,5 (dez e meio) metros.

2.2.7.2 Fornecimento e instalação de 5 (cinco) cabos de interconexão, ligando

as portas 24 de cada patch panel do rack 285 e do 286 a serem instalados no piso 8 até o rack 278 no piso térreo, onde serão crimpados em portas de patch panel designadas na tabela 1. Incluindo todo e qualquer material necessário para sua execução, a saber: cabo conforme item 3.12, prensa cabo e conectorização em suas extremidades. Cada interconexão com 70 (setenta) metros.

2.2.7.3 Deverão ser fornecidos 5 (cinco) patch cords, conforme item 3.5, para

2.2.7.4 Fornecimento e instalação de 2 (dois) racks, conforme ilustrado nas

plantas. Os racks 285 e 286 deverão estar de acordo com as características citadas no item 3.1. As chaves dos referidos racks deverão ser entregues diretamente ao fiscal ao término do serviço realizado. O rack 285 e o rack 286 ficarão encostados, sem as laterais dos lados que se encostam, para comunicação direta entre eles. A

2.2.7.5 Instalação de 5 (cinco) switch, fornecidos pela FURG, 3 (três) no rack 285 e 2 (dois) no rack 286 do piso 8 do prédio novo da Famed-EEnf.

2.2.7.6 Fornecimento e instalação de 5 (cinco) patch panel de 24 (vinte e

quatro) portas cada, conforme item 3.10, 3 (três) no rack 285 e 2 (dois) no rack 286 e 5 (cinco) organizador de cabos, conforme item 3.11, a serem instalados 3 (três) no rack 285 e 2 (dois) no rack 286 do piso 8 do prédio novo da Famed-EEnf.

2.2.7.7 Fornecimento e instalação de 2 (duas) régua de tomadas, conforme

item 3.7, uma no rack 285 e uma no rack 286 do piso 8 do prédio novo da Famed-EEnf.

A réguas deverão ser instaladasconforme modelo “Anexo B”.

2.2.7.8 Instalação de 2 (dois) no-breaks, a serem fornecidos pela FURG. O

no-breaks deverão ser instalados e acomodados na parte superior do rack 285 e do rack 286 citados em 2.2.7.4, conforme ilustrado em “Anexo A”.

2.2.7.9 Fornecimento e instalação de 104 (cento e quatro) patch cords,

conforme item 3.5 para interligação de cada porta do patch panel citado em 2.2.7.6 aos switches citados em 2.2.7.5. A ligação obedecerá a tabela 11. A ligação deverá seguir a seguinte ordem: porta 1 do patch panel 01 conectada na porta 1 do switch 01, porta 2 do patch panel 01 conectada na porta 2 do switch 01 e assim por diante, nesta ordem, até a porta 23. A ordem de identificação deverá ser feita seguindo a tabela de identificação / correlação dos pontos anexada na tabela 11.

2.2.7.10 Fornecimento e instalação de 104 (cento e quatro) pontos de rede SIMPLES, conforme ilustrados e identificados na planta e instalados conforme “ Anexo A”, incluindo todo e qualquer material necessário para sua execução, a saber:

A infraestrutura de sobrepor para todos os 104 (cento e quatro) pontos de rede já se encontra executada.

(29)

Serão 69 pontos instalados nos patch panels do rack 285 e 35 pontos nos patch panels do rack 286.

2.2.7.11 Deverão ser fornecidos 104 (cento e quatro) patch cords, conforme

2.2.7.12 Identificação dos 104 (cento e quatro) pontos de rede citados em 2.2.7.10 deverá seguir a representação definida em “Anexo A”, que já está graficada

2.2.7.13 Fornecimento e instalação de 05 (cinco) pontos de rede, conforme

ilustrados e identificados nas plantas como “INFRA NOVA PARA AP”, incluindo todo e qualquer material necessário para sua execução, a saber: eletroduto PVC, braçadeiras, condulete, curva PVC e cabo conforme item 3.13, prensa cabo, conectorização em suas extremidades (no patch panel e na tomada), a tampa do condulete, o keystone RJ-45, parafusos e demais acessórios, nos locais marcados em planta como.

2.2.7.14 Instalação de 05 (cinco) Access Points e 05 (cinco) injetores POE a

serem fornecidos pela FURG. O posicionamento dos Access Points deverão estar de acordo com a posição dos pontos de rede definidos nas plantas.

#

planta Rack Patch panel Numero no patch Switch Porta Switch Identificação Uso Ponto

AP01 286 2 19 2 19 286-02-19 Acc Pt Piso8

AP02 286 2 20 2 20 286-02-20 Acc Pt Piso8

AP03 286 2 21 2 21 286-02-21 Acc Pt Piso8

AP04 286 2 22 2 22 286-02-22 Acc Pt Piso8

AP05 286 2 23 2 23 286-02-23 Acc Pt Piso8

2.2.7.15 Fornecimento e instalação de 5 (cinco) patch cords, conforme item 3.5 para interligação de cada ponto de rede citados 2.2.7.13 aos Access Points

citados em 2.2.7.14.

2.2.7.16 Fornecimento de 10 (dez) patch cords conforme item 3.5 para
