1. MATERIAL UTILIZADO:
a) sistema EB-2000 : -placa EB 134 b) osciloscópio digital
c) multímetro digital
2. INTRODUÇÃO:
A placa EB-134 utiliza o circuito integrado DAC-08, associado a uma rede resistiva divisora de tensão. Este circuito é um conversor D/A de oito bits. A tensão de saída é função do número binário presente nas entradas lógicas do conversor.
Com oito entradas este conversor pode gerar 256 ( 28 ) valores diferentes de saída. Como na maioria dos conversores D/A, o DAC-08 divide a tensão de referência (Vref) pelo mesmo número de combinações possíveis na entrada, 256 no caso. A amplitude de cada fração de variação é:
tamanho da fração = Vref/256
Sendo N o número decimal equivalente na entrada binária, a tensão de saída é N vezes o tamanho da fração:
Vsaída = N . ( Vref/256 )
3. PARTE PRÁTICA:
3.1. Verificar se a placa EB-134 está inserida no bastidor PU-2000;
3.2. Localizar o conversor D/A ( figura 1 ) na placa EB-134. Conectar a tensão de referência (Vref) ao +5V. Medir com o multímetro digital a tensão de referência, e anote:
Vref. =
%&# %&#
%'(# %&#
!
'
# # )*
+
,
(+(!(&(-(.((('(/
#
0 /,1
Para cada aumento de um bit (1) na entrada do conversor D/A, a tensão na sua saída aumenta uma pequena fração de tensão (fração de variação):
# )*
* 0 1
23 4
5 23
//////// ''''''''
'///////
figura 2
- Com todos os bits de entrada iguais a zero (00000000), a tensão na saída do conversor D/A é igual a zero volts (0V);
- Com todos os bits de entrada iguais a um (11111111), a tensão na saída do conversor D/A atinge a tensão de referência do circuito (Vref);
- A fração de variação será igual à tensão de referência do circuito (Vref) dividido pela quantidade de combinações com oito bits (256):
# 6666666 (&!
(&! # 5 23 4
23 = = =
3.3. Agora vamos utilizar os dois contadores de 4 bits (contador 1 e contador 2) como registrador para fornecer um número binário para o conversor D/A. As saídas dos contadores estão conectadas às entradas 20 à 27 do conversor. Estes contadores permitem o carregamento de dados em paralelo, através do comando LD (load).
7
8
(& (!
(+ (
-7 78 7
( '
7
8
(' ((
(. (/
7 78 7
3.4. Zerar os dois contadores, conectando momentaneamente as entradas R (reset) ao terra. 3.5. Medir a tensão de saída Vout do conversor com o voltímetro digital, anote o resultado:
Vout ( 0000 0000 ) =
3.6. Manter o contador 1 em 0000 e carregar o contador 2 com o código binário 1000, ajustando as chaves (parte inferior a esquerda) DCBA em 1000 e conectar a entrada LD (carga) do contador 2 momentaneamente ao terra;
3.7. Medir a tensão de saída Vout do conversor com o voltímetro digital, anote o resultado:
Vout ( 1000 0000 ) =
3.8. Manter o contador 2 em 1000 e carregar o contador 1 com o código binário 0001, ajustando as chaves DCBA em 0001 e conectar a entrada LD (carga) do contador 1 momentaneamente ao terra;
3.9. Medir a tensão de saída Vout do conversor com o voltímetro digital, anote o resultado:
Vout ( 1000 0001 ) =
3.10. Calcular a variação da tensão de saída (Vout) com as entradas em 1000 0000 e 1000 0001, o que equivale a uma fração de variação:
fração de variação =
3.11. Carregar os contadores 1 e 2 de acordo com a tabela 1 e anote as tensões de saída correspondentes:
27 26 25 24 23 22 21 20 Vout ( V ) 0000 0011
0010 1010 0101 0000 1111 1111 tabela 1
'
' R4
+5V
+5V
TIMER 555 DIS
TH
Tri
OUT
R (descarga)
(limiar)
(disparo) R2
C2
figura 4
3.13. Conectar a saída QD do contador 1 à entrada CK1 do contador 2
9
&&&
7
8
(& (!
(+ (
-7 78 7
( '
7
8
(' ((
(. (/
7 78 7
( '
figura 5

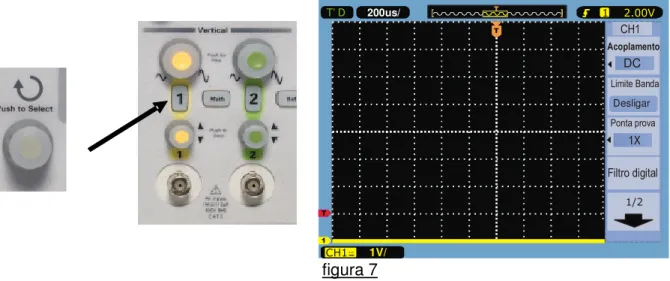

3.14. Ajustar o osciloscópio:
T’ D 200us/ ' ( //#
:' /# 0 '1
; '
1V/
e) Pressione a tecla virtual Acoplamento e gire o botão de seleção para ajustar em DC. Pressione o botão de seleção ;
f) Ajuste a ponta de prova para 1X;
g) Ajuste a entrada vertical do canal 1 em 1V/divisão.
T’ D 1.0ms/ ' ( //#
:'
Desligar
'$(
T’ D ' ( //#
:'
Desligar
'$(
DC
200us/
1V/ figura 7
3.15. Conectar o cabo do osciloscópio na saída do conversor digital/analógico DAC08 (Vout):
'
%&# %&#
%'(# %&#
!
'
#
# )*
+
,
(+(!(&(-(.((('(/
#
0 /,1
5 <
= *
figura 8
3.16. Ajuste da escala horizontal. Gire o botão Horizontal grande (próximo ao topo do painel frontal do osciloscópio) para ajustar a escala horizontal de forma que na tela do osciloscópio seja apresentado pelo menos dois ciclos do sinal medido.
T’ D 1.0ms/
T’ D 5ms/
T’ D 1.0ms/ ' ( //#
:'
T’ D ' ( //#
:'
100ms/
1V/
Freq= 1.00 kHz T= 1ms Vpp= 5,0V
figura 10
3.17. Ajustar o osciloscópio para medidas automáticas da tensão na saída Vout, no canal 1, de frequência (Freq), Período (T) e tensão de pico a pico (Vpp):
Entrada a) Pressione a tecla Medição [Meas] no painel frontal;
b) Selecionar o canal 1 como fonte;
c) Se a softkey superior estiver rotulada como 2/2 (menu 2 de 2); pressione essa softkey para alternar para 1/2 (menu 1 de 2);
d) Pressione a softkey Tempo; em seguida, gire o botão Entrada para destacar Frequência (Freq) e, em seguida, aperte o botão Entrada para selecionar; e) Pressione novamente a softkey Tempo; em seguida,
gire o botão Entrada para destacar Período (T) e, em seguida, aperte o botão Entrada para selecionar; f) Pressione novamente a softkey Tensão; em seguida,
gire o botão Entrada para destacar Vpp e, em seguida, aperte o botão Entrada para selecionar; g) Pressione o menu On/Off para desligar o menu na
tela. figura 11
figura 12
SALVAR FORMA DE ONDA
Porta USB no painel frontal Tecla Salvar/recuperar [Save/recall]
a) Conecte seu dispositivo de memória USB pessoal na porta USB do painel frontal do osciloscópio;
b) Pressione a tecla Salvar/recuperar [Save/Recall] na seção Arquivo do painel frontal;
c) Pressione a softkey Armazenar; em seguida, gire o botão Entrada para destacar PNG e aperte o botão Entrada para selecionar esse como o tipo de arquivo;
d) Pressione a softkey Externo, para salvar os dados na unidade USB externa; e) Pressione a softkey Novo arq para criar um novo nome de arquivo.
f) Pressione a softkey Salvar para salvar esse arquivo de imagem. Isso salva a imagem (figura) que estava no visor do osciloscópio antes de você acessar este menu;
g) Pressione a tecla Ligar/Desligar Menu [Menu On/Off] no painel frontal para desligar o menu.
