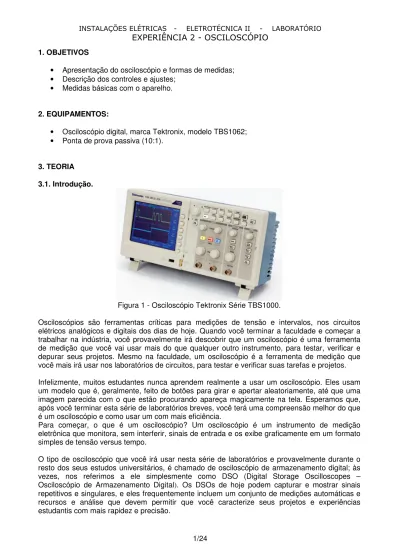

1. OBJETIVOS
• Apresentação do osciloscópio e formas de medidas; • Descrição dos controles e ajustes;
• Medidas básicas com o aparelho.
2. EQUIPAMENTOS:
• Osciloscópio digital, marca Tektronix, modelo TBS1062; • Ponta de prova passiva (10:1).
3. TEORIA
3.1. Introdução.
Figura 1 - Osciloscópio Tektronix Série TBS1000.
Osciloscópios são ferramentas críticas para medições de tensão e intervalos, nos circuitos elétricos analógicos e digitais dos dias de hoje. Quando você terminar a faculdade e começar a trabalhar na indústria, você provavelmente irá descobrir que um osciloscópio é uma ferramenta de medição que você vai usar mais do que qualquer outro instrumento, para testar, verificar e depurar seus projetos. Mesmo na faculdade, um osciloscópio é a ferramenta de medição que você mais irá usar nos laboratórios de circuitos, para testar e verificar suas tarefas e projetos.
Infelizmente, muitos estudantes nunca aprendem realmente a usar um osciloscópio. Eles usam um modelo que é, geralmente, feito de botões para girar e apertar aleatoriamente, até que uma imagem parecida com o que estão procurando apareça magicamente na tela. Esperamos que, após você terminar esta série de laboratórios breves, você terá uma compreensão melhor do que é um osciloscópio e como usar um com mais eficiência.
Para começar, o que é um osciloscópio? Um osciloscópio é um instrumento de medição eletrônica que monitora, sem interferir, sinais de entrada e os exibe graficamente em um formato simples de tensão versus tempo.
O tipo de osciloscópio que você irá usar nesta série de laboratórios e provavelmente durante o resto dos seus estudos universitários, é chamado de osciloscópio de armazenamento digital; às vezes, nos referimos a ele simplesmente como DSO (Digital Storage Oscilloscopes – Osciloscópio de Armazenamento Digital). Os DSOs de hoje podem capturar e mostrar sinais
3.2. Usar as pontas de prova do osciloscópio
A primeira coisa, ao se fazerem medições com um osciloscópio, normalmente é conectar as pontas de prova dele entre o dispositivo sendo testado e os BNCs de entrada do osciloscópio. As pontas de prova do osciloscópio oferecem uma terminação de impedância de entrada relativamente alta (resistência alta e capacitância baixa) na ponta de teste. Uma conexão de impedância alta é importante para isolar o instrumento de medição do circuito sendo testado, já que o osciloscópio e a ponta de prova não devem alterar as características dos sinais, durante o teste.
Há vários tipos diferentes de pontas de prova de osciloscópio que são usadas para tipos específicos de medições, mas as pontas de provas que você vai usar hoje são do tipo mais comum, chamadas de pontas de prova de tensão 10:1 passivas, conforme a Figura 2. "Passivas" simplesmente quer dizer que esse tipo de ponta de prova não inclui componentes "ativos" como transistores ou amplificadores. “10:1” significa que essa ponta de prova irá atenuar o sinal de entrada recebido na entrada do osciloscópio por um fator de 10.
Figura 2 - Ponta de prova de tensão 10:1 passiva.
Ao se usar uma ponta de prova 10:1 passiva padrão, todas as medições do osciloscópio devem ser feitas entre a ponta de teste do sinal e o terra. Em outras palavras, você deve conectar o clipe de aterramento da ponta de prova ao terra. Você não deve medir tensões em um componente de circuito intermediário usando esse tipo de ponta de prova. Se você precisar medir a tensão em um componente que não esteja aterrado, você deverá usar a função matemática subtração do
osciloscópio ao medir os sinais nas duas extremidades do componente relativo ao aterramento, usando dois canais do osciloscópio, ou você poderá usar uma ponta de prova ativa diferencial especial.
Figura 3 - Esquema simplificado de uma ponta de prova 10:1 passiva
3.3. Compreender a tela do osciloscópio
1 div
1
d
iv
Figura 4 – Tela do osciloscópio.
• Área de exibição da forma de onda mostrada com linhas de grade (ou divisões).
• Os espaços verticais das linhas de grade estão relacionados à configuração de
volts/divisão.
• Os espaços horizontais das linhas de grade estão relacionados à configuração de
segundos/divisão.
Ao utilizar uma ponta de prova para obter um sinal no osciloscópio, é possível configurar a escala vertical e horizontal para iniciar as medições. Conforme mencionado anteriormente, o osciloscópio exibe formas de ondas captadas em um formato X versus Y. A tensão (amplitude do sinal) é mostrada no eixo Y, e o tempo é mostrado no eixo X.
A área de exibição da forma de onda é dividida por linhas de grade – alguma vezes denominadas "divisões". No eixo vertical, há 8 divisões verticais. Cada divisão vertical, ou espaçamento entre linhas de grade horizontais, é igual à configuração de volts/divisão do osciloscópios, que é exibida no canto inferior esquerdo do visor. Na figura 4, como a escala vertical do osciloscópio está configurada como 2 V/div, a tensão delta entre cada linha de grade horizontal é de 2 volt. E a amplitude máxima pico a pico que o osciloscópio pode medir nessa configuração (2 V/div) é 16 Vpp (8 divisões x 2 V/div).
3.4. Realizar medições – por estimativa visual
Indicação do nível
de terra (0,0V)
do canal 1
Figura 5 – Medidas por estimativa visual.
• Período (T): T = 4 divisões x 5 ms/div = 20 ms, T = 20ms. • Frequência (f): f = 1/T = 50 Hz, f = 50 Hz.
• Tensão de pico a pico (Vpp): Vpp = 6 divisões x 2 V/div = 12 Vpp, Vpp = 12 Vpp. • Tensão máxima (ou de pico): Vmáx = 3 divisões x 2 V/div = 6 V, Vmáx = 6 V.
Há diversas maneiras de realizar medições de tensão e tempo na forma de onda mostrada, mas o método mais comum é a estimativa visual. Os profissionais que estão familiarizados com seus osciloscópios podem fazer estimativas rápidas para determinar a amplitude e o tempo dos sinais. Neste exemplo, como o período do sinal de entrada se repete a cada 4 divisões e como a escala horizontal está definida como 5 ms/div, podemos determinar rapidamente que o período (T) desse sinal é de aproximadamente 20 ms (4 divisões x 5 ms/div) e portanto a frequência é
aproximadamente igual a 50 Hz (Freq = 1/T).
Para determinar a amplitude pico a pico desse sinal, podemos observar que essa forma de onda se expande verticalmente cerca de 6 divisões de 2 V/div, portanto a amplitude pico a pico é aproximadamente igual a 12 Vpp (6 divisões x 1 V/div).
3.5. Realizar medições – usando cursores
Um método mais preciso e exato de realizar medições de tensão e tempo é o uso dos cursores A e B do osciloscópio. Quando os cursores são ativados, é possível ver marcadores/cursores horizontais e verticais que exibem automaticamente a tensão e o tempo da localização dos cursores. Para medir a tensão pico a pico dessa forma de onda, simplesmente ajuste os cursores A e B colocando-os na parte superior e na parte inferior da forma de onda. Para medir o período e a frequência dessa forma de onda, ajuste os cursores A e B em dois locais consecutivos da forma de onda, em que a forma de onda cruza um nível específico de tensão/limite.
Figura 6 – Medida de tensão com recurso do
cursor.
Figura 7 – Medida de período com recurso do
cursor.
3.6. Realizar medições – usando as medições paramétricas automáticas do osciloscópio
Além de usar os cursores do osciloscópio, ajustados pelo usuário, para realizar medições, um método ainda mais rápido para realizar medições é utilizar as medições paramétricas
automáticas. A maior parte dos mais avançados osciloscópios de armazenamento digital atualmente têm a capacidade de medir automaticamente parâmetros de tensão e tempo, como Vmín., período, frequência, tempo de subida, tempo de descida, etc.

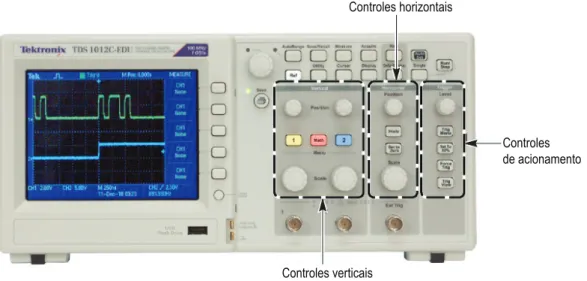

3.7. Conhecer o painel frontal
Figura 9 – Painel frontal.
Controles horizontais
Controles de acionamento
Controles verticais
3.7.1. Controles horizontais
Vamos começar conhecendo primeiro os controles/botões mais importantes do seu osciloscópio. Perto da parte de cima do seu osciloscópio, estão os controles “Horizontal” mostrados na Figura 10. O botão maior define a escala horizontal em segundos/divisão. Esse controle define a escala do eixo X da forma de onda exibida. Uma "divisão" horizontal é o tempo entre cada linha da grade vertical. Quando desejamos exibir formas de onda mais rápidas (sinais de frequência mais alta), normalmente definimos a escala horizontal para um valor s/div menor. Se você quiser exibir formas de onda mais lentas (sinais de frequência mais lenta), defina a escala horizontal para um valor s/div maior. O botão menor na seção Horizontal define a posição horizontal da forma de onda. Em outras palavras, com esse controle, você poderá mover o posicionamento horizontal da esquerda e da direita da forma de onda. Os controles horizontais do osciloscópio (s/div e posição) são freqüentemente chamados de controles de "base de tempo" principais do osciloscópio.
Figura 11 – Controles horizontais
Figura 12 – Ajuste dos controles horizontais e verticais do osciloscópio (eixo X)
3.7.2. Controles verticais
Os controles/botões mais próximos da parte central inferior do osciloscópio (Figura 10), na seção Vertical (logo acima dos BNCs de entrada), definem a escala vertical do osciloscópio. Se você estiver usando um osciloscópio de dois canais, haverá dois pares de controles de escala vertical. Se você estiver usando um osciloscópio de quatro canais, haverá quatro pares de controles de escala vertical. O botão maior para cada canal de entrada, na seção Vertical, define o fator de escala vertical em Volts/divisão. Essa é a escala gráfica do eixo Y para as suas formas de onda. Uma "divisão" vertical é o V entre cada linha da grade vertical. Se você quiser exibir sinais relativamente grandes (tensões de pico a pico altas), geralmente você deverá definir a configuração Volts/div para um valor relativamente alto. Se você estiver exibindo níveis de sinal de entrada pequenos, defina a configuração Volts/div para um valor relativamente baixo. Os botões/controles menores para cada canal, na seção Vertical, são os controles de posição/deslocamento. Você pode usar esse botão para mover a forma de onda para cima e para baixo, na tela.
Figura 13 - Controles verticais do osciloscópio (eixo Y)
3.7.3. Nível de disparo
Outra variável muito importante na configuração do osciloscópio é o controle/botão de nível de disparo mostrado na Figura 14. Esse controle/botão fica perto do centro do painel frontal do osciloscópio, logo abaixo da seção identificada como Disparo. O disparo é, provavelmente, o aspecto menos compreendido de um osciloscópio, mas é um dos recursos mais importantes para se conhecer nele. Nós iremos tratar dos disparos do osciloscópio em mais detalhes, quando chegarmos aos laboratórios práticos.
Figura 14 - Controles de nível de disparo
(trigger).
Nível. Quando você usa um trigger Borda ou Pulso, o botão Nível define qualnível de amplitude o
sinal deve cruzar para adquirir uma forma de onda.
Trig Menu. Exibe o Menu Trigger.
Nível a 50%. O nível de trigger é definido como o ponto médio vertical entre os picos do sinal de
trigger.
Force Trig. Completa uma aquisição, independentemente de um sinal de trigger adequado. Esse
botão não tem efeito se a aquisição já estiver parada.
Visualiz de Trig. Exibe a forma de onda do trigger em vez da forma de onda do canal enquanto
você pressiona e mantém o botão Visualiz de Trig pressionado. Essa visualização mostra como as configuraç es de trigger afetam o sinal de trigger, como o acoplamento de trigger.
3.7.4. Botão giratório com múltiplas funções.
Figura 16 - Botão giratório com múltiplas funções.
3.8. Área do display
Além de exibir as formas de onda, o display apresenta muitos detalhes sobre as formas de onda e sobre as configurações de controle do osciloscópio.
1. O ícone do display exibe o modo de aquisição.
Modo Amostra
Modo Detecção de Pico
Modo Média
2. O status do trigger indica o seguinte:
O osciloscópio está adquirindo dados de pré-trigger. Todos os triggers são ignorados nesse estado.
Todos os dados do pré-trigger foram adquiridos e o osciloscópio está pronto para aceitar um trigger.
O osciloscópio identificou um trigger e está adquirindo dados pós-trigger.
O osciloscópio parou de adquirir os dados da forma de onda.
O osciloscópio completou uma aquisição de Seqüência Única.
O osciloscópio está no modo auto e está adquirindo as formas de onda na ausência de triggers.
3. O marcador exibe a posição do trigger horizontal. Para ajustar a posiç o do marcador, gire o bot o Horizontal Position.
4. A leitura mostra o tempo na gratícula central. O tempo do trigger é zero.
5. O marcador mostra o nível do trigger Borda ou Largura de Pulso.
6. Os marcadores na tela exibem os pontos de referência do terra das formas de onda exibidas. Se não houver marcador, o canal não será exibido.
7. Um ícone de seta indica que a forma de onda é inversa.
8. A leitura mostra os fatores da escala vertical dos canais.
9. O ícone A BW indica que o canal é limitado por largura de banda.
10. A leitura mostra a configuração da base de tempo principal.
11. A leitura mostra a configuração da base de tempo da janela, se estiver em uso.
12. A leitura mostra a origem do trigger usada para execução do trigger.
13. O ícone mostra o tipo de trigger selecionado da seguinte maneira:
Trigger de Borda para a borda de subida.
Trigger de Borda para a borda de descida.
Trigger de vídeo para o sincronismo de linha.
Trigger de vídeo para o sincronização de campo.
Trigger de largura de pulso, polaridade positiva.
Trigger de largura de pulso, polaridade negativa.
14. A leitura mostra o nível de trigger Borda ou Largura de Pulso.
15. A área do display mostra mensagens úteis; algumas delas são exibidassomente durante três segundos. Se você recuperar uma forma de onda salva, a leitura exibirá informações sobre a forma de onda de referência, como RefA 1,00V 500 s.
16. A leitura mostra data e hora.
4. PARTE PRÁTICA
4.1. Como fazer medições básicas
Nesta primeira parte, você aprenderá como utilizar os controles de escala horizontal e vertical do osciloscópio e como configurar o osciloscópio adequadamente para que exiba uma onda quadrada repetitiva. Além disso, você aprenderá como fazer algumas medições simples de tensão e tempo nesse sinal.
4.1.1. Conecte o cabo de alimentação na tomada e ligue o osciloscópio. Ligue o osciloscópio. Aguarde alguns segundos para que o osciloscópio entre em modo de operação automaticamente.
BOTÃO LIGA/DESLIGA
CABO DE ALIMENTAÇÃO
Figura E1 – Cabo de força.
4.1.2. Conecte uma ponta de prova do osciloscópio entre o BNC de entrada do canal 1 e o terminal identificado como “Probe Comp” como mostrado na Figura E3. Conecte o clipe de aterramento da ponta de prova ao terminal com o símbolo de terra. Observe que, nos osciloscópios da série TBS 1062, os terminais “Probe Comp” estão localizados próximo do canto inferior direito do visor.
60MHz
!
Vertical Horizontal Trigger
"# $ % & !$ # " '# (
) * # * + # %
"#
$#%!
& $ +
%
,
,
% &
(
-.
%#
/01
2
3
Figura E3 - Conecte uma ponta de prova entre a entrada do canal 1 e
o terminal “Probe Comp”.
Sempre haverá uma onda quadrada de 5 V / 1 kHz presente no terminal “Probe Comp”. Embora o propósito principal desse sinal seja calibrar/compensar as pontas de prova do osciloscópio, o que faremos mais tarde em outro laboratório, usaremos esse sinal para fins de treinamento.
Botão liga/desliga Config. padrão
Probe Comp. AterramentoTerminal de Entrada docanal 1
Figura E4 – Localização dos terminais.
configuração padrão. Agora vamos ajustar corretamente as configurações de escala vertical, horizontal e de disparo após fazer com que a onda quadrada de 1 kHz seja exibida no visor.
4.1.4. Gire o botão Nível de disparo (Trigger/Level) no sentido horário até a configuração de nível de disparo indicar aproximadamente 1,0 Volt (leitura próxima ao lado inferior esquerdo do visor - CH1 / 1.00V). O sinal deve se apresentar estável na tela.
4.1.5. Gire o botão V/div do canal 1 (botão maior amarelo na seção vertical) no sentido horário até a leitura no canto inferior esquerdo do visor apresentar “CH1 2.00V”. Isso significa 2,0 V/div.
4.1.6. Se necessário, você pode ajustar a posição do sinal no sentido vertical girando o botão de posição vertical do canal 1 (botão menor na seção vertical do painel frontal, logo acima do BNC de entrada). Mantenha a indicação do nível de terra do canal 1 em 0,0 V
Figura E6 – Ajuste de posição vertical.
4.1.7. Gire o botão Horizontal grande (próximo ao topo do painel frontal do osciloscópio) no sentido anti-horário até observar aproximadamente dois períodos da onda quadrada. A configuração correta deve ser de 250 us/ (leitura próxima do lado superior esquerdo do visor). Essa configuração é uma abreviação de 250 s/divisão. Deste ponto em diante, nós nos referiremos a isso simplesmente como a configuração
4.1.8. Gire o botão da posição Horizontal (o botão menor próximo ao topo do painel frontal do osciloscópio) para mover a forma de onda para esquerda e para direita. Mantenha a posição média horizontal em M Pos: 0.000s.
O visor do seu osciloscópio deve estar parecido com a Figura E7. Vamos agora fazer algumas medições nessa onda quadrada. Observe que o visor do osciloscópio é basicamente um gráfico com X versus Y. No eixo X (horizontal), podemos medir o tempo; e no eixo Y (vertical), a tensão.
Figura E7 – Ajuste final da figura.
O eixo X (horizontal) consiste em 10 divisões principais na tela (se a exibição do menu estiver desativada), com cada divisão principal sendo igual à configuração s/div. No nosso caso, cada divisão principal horizontal representa 250 microssegundos, considerando-se que a base de tempo do osciloscópio esteja definida como 250 s/div, conforme instruído anteriormente. Como há 10 divisões na tela, o osciloscópio mostra 2,5 ms (250 s/div x 10 divisões) da esquerda para a direita do visor. Observe que cada divisão principal também é dividida em 5 divisões secundárias (0,2 divisões cada uma), exibidas como marcas indicadoras. Cada divisão secundária representa 1/5 div × 250 s/div = 50 s.
Nosso eixo Y (vertical) consiste em 8 divisões principais verticalmente, cada uma delas igual à configuração V/div, que deve estar ajustada em 2 V/div.
4.1.9. Faça a medida do período (T) de uma dessas ondas quadradas contando o número de divisões de uma borda ascendente até a próxima borda ascendente e, em seguida, multiplicando pelo valor definido para s/div.
T = _____________
4.1.12. Qual é a frequência dessa onda senoidal (f = 1/T).
f = _____________
4.1.13. Determine a tensão pico a pico dessa forma de onda contando o número de divisões desde a parte inferior até o topo da forma de onda; em seguida, multiplique pelo valor definido para V/div (deve ser 2 V/div).
Vpp = _____________
Observe que o rótulo amarelo “1” no lado esquerdo do visor indica o nível de terra (0,0 V) da forma de onda do canal 1. Se o canal 2 desse osciloscópio também estivesse ligado, você veria um rótulo azul “2” indicando o respectivo nível de terra (0,0 V). Agora vamos usar a função “cursores” do osciloscópio para fazer essas mesmas medições de tensão e tempo.
4.2. Medidas utilizando o recurso dos “cursores”.
Nesta segunda parte, você aprenderá como utilizar o recurso dos cursores para realizar medidas mais precisas que o método anterior.
Os cursores podem ser utilizados para medir rapidamente o tempo e a amplitude em uma forma de onda.
60MHz !
Vertical Horizontal Trigger
"# $ % & !$ # " '# (
) * # * + # % "# $#%! & $ + % , , % & ( -. %# /01 2 3 CURSOR TIPO ORIGEM
Para medir o período e a freqüência do sinal, siga estas etapas:
4.2.1. Pressione o botão Cursores para exibir o menu de mesmo nome (figura E8).
4.2.2. Pressione Tipo Tempo.
4.2.3. Pressione Origem CH1.
60MHz !
Vertical Horizontal Trigger
"# $ % & !$ # " '# (
) * # * + # % "# $#%! & $ + % , , % & ( -. %# /01 2 3
BOTÃO DE MÚLTIPLAS FUNÇÕES
CURSOR 1
Figura E9 – Posicionando o cursor 1.
4.2.4. Pressione o botão de opção Cursor 1 (figura E9).
4.2.5. Gire o botão com múltiplas funç es para posicionar um cursor 1 na primeira subida do sinal.
60MHz
!
Vertical Horizontal
"# $ % & !$ # " '# (
) * # * + # % " & $ + % , , % ( -.
BOTÃO DE MÚLTIPLAS FUNÇÕES
CURSOR 2
4.2.6. Pressione o botão de opção Cursor 2 (figura E10).
4.2.7. Gire o botão com múltiplas funções para posicionar o cursor 2 na segunda subida do sinal (final de um ciclo completo), conforme a figura E11:
CURSOR 2 CURSOR 1
Figura E11 – Posição dos cursores.
4.2.8. Anote o valor medido do período (T) e a frequência (f)
∆ ∆ ∆
∆t = T = _____________
1/ 1/ 1/
1/∆∆∆∆t = f = _____________
4.2.9. Pressione Tipo Amplitude.
4.2.10. Pressione o botão de opção Cursor 1.
60MHz
!
Vertical Horizontal Trigger
"# $ % & !$ # " '# (
) * # * + # % "# $#%! & $ + % , , % & ( -. %# /01 2 3 BOTÃO DE MÚLTIPLAS FUNÇÕES
CURSOR 1 TIPO
4.2.11. Gire o botão com múltiplas funções para posicionar o cursor 1 no pico superior do sinal (figura E13).
4.2.12. Pressione o botão de opção Cursor 2.
4.2.13. Gire o botão com múltiplas funções para posicionar cursor 2 no pico inferior do sinal (figura E13).
CURSOR 2 CURSOR 1
Figura E13 – Posição dos cursores.
4.2.14. Anote o valor medido da tensão de pico a pico (Vpp)
∆ ∆∆
∆V = Vpp = _____________
4.3. Medidas automáticas.
Nesta terceira parte, você aprenderá como utilizar o recurso de medidas automáticas.
O menu Medidas pode efetuar até cinco medições automáticas. Quando você efetuar medições automáticas, o osciloscópio faz todos os cálculos. Como essas medições utilizam os pontos do registro da forma de onda, elas são mais precisas do que as medições de gratícula ou de cursor.
O osciloscópio pode realizar as seguintes medições:
Tipo de medição Definição
Frequência Calcula a freqüência da forma de onda medindo o primeiro ciclo
Período Calcula o período do primeiro ciclo
Médio Calcula a amplitude média aritmética de todo o registro.
Pico-a-Pico Calcula a diferença absoluta entre os picos máximo e mínimo de toda a forma de onda
Ciclo RMS Calcula a medição RMS efetiva do primeiro ciclo completo da forma de onda
Cursor RMS Calcula uma medição RMS verdadeira dos dados da forma de onda a partir do ponto inicial selecionado até o ponto final
Mín. Examina o registro de todos os 2.500 pontos da forma de onda e exibe o valor mínimo.
Máx. Examina o registro de todos os 2.500 pontos da forma de onda e exibe o valor máximo.
Tempo de subida Mede o tempo entre os pontos de 10% e 90% da primeira borda de subida da forma de onda.
Tempo de descida Mede o tempo entre os pontos de 90% e 10% da primeira borda de descida da forma de onda
Larg. Pos Mede o tempo entre a primeira borda de subida e a próxima borda de descida no nível de 50% da forma de onda.
Larg. Neg Mede o tempo entre a primeira borda de descida e a próxima borda de subida no nível de 50% da forma de onda.
Ciclo Tarefa Mede a taxa de duração de pulsos positivos do ciclo inteiro (em %)
Fase
Calcula a diferença do ângulo de fase de sinais de dois canais diferentes, usando a borda ascendente do primeiro sinal em comparação com a borda ascendente do segundo sinal.
Atraso Calcula a diferença de tempo de dois canais diferentes, usando a borda de acréscimo do primeiro sinal em comparação com a do segundo sinal.
Nenhum Não efetua nenhuma medição
60MHz !
Vertical Horizontal Trigger
"# $ % & !$ # " '# (
) * # * + # % "# $#%! & $ + % , , % & ( -. %# /01 2 3 MEDIÇÃO (MEASURE) BOTÕES DE OPÇÕES
BOTÃO DE MÚLTIPLAS FUNÇÕES 1 2 3 4 5
Figura E14 – Controles para medidas automáticas.
Para medir a freqüência do sinal, o período, a amplitude pico-a-pico, a tensão média e a tensão eficaz (RMS) siga estas etapas:
4.3.1. Pressione o botão Medidas (Measure) para visualizar o menu Medidas.
4.3.2. Pressione o primeiro botão de opção (1) e o menu Medida 1 será exibido.
4.3.4. Pressione o botão de opção Voltar.
4.3.5. Pressione o segundo botão de opção (2) e o menu Medida 2 será exibido.
4.3.6. Pressione Tipo Período. A leitura de Valor exibe a medição.
4.3.7. Pressione o botão de opção Voltar.
4.3.8. Pressione o botão de opção do meio (3) e o menu Medida 3 será exibido.
4.3.9. Pressione Tipo Pico a Pico.
4.3.10. Pressione o botão de opção Voltar.
4.3.11. Pressione o quarto botão de opção (4) da parte inferior e o menu Medida 4 será exibido.
4.3.12. Pressione Tipo Médio.
4.3.13. Pressione o botão de opção Voltar.
4.3.14. Pressione o quinto botão de opção (5) e o menu Medida 5 será exibido.
4.3.15. Pressione Tipo RMS
4.3.16. Pressione o botão de opção Voltar.
4.2.8. Anote o valor medido do período (T), frequência (f), tensão de pico a pico (Vpp), tensão média (Médio) e a tensão eficaz (RMS):
Período = T = _____________
Frequência = f = _____________
Tensão de pico a pico = Vpp = _____________
Tensão média = Médio = _____________
5. SALVAR A FORMA DE ONDA
60MHz
!
Vertical Horizontal Trigger
"# $ % & !$ # " '# (
) * # * + # %
"#
$#%!
& $ +
%
,
,
% &
(
-.
%#
/01
2
3
(4) BOTÃO IMPRIMIR (2) GRAVAR/ RESTAURAR (3) MEDIÇÃO
(1) PORTA USB
Figura E15 – Controles para salvar figuras.
5.1. Conecte seu dispositivo de memória USB pessoal na porta USB do painel frontal do osciloscópio (1).
5.2. Você pode definir o botão do painel frontal (Imprimir) para que ele grave dados na USB flash drive, como opção mais rápida. Para definir a função do botão para gravar dados, acesse a seguinte opção:
a) Pressione o botão Gravar/Restaurar (Save/Recall) (2); b) Ação: Gravar Todos;
c) Botão IMPRIMIR: Gravar Todos.
5.3. Pressione o botão para medição (Measure) (3).
5.4. Pressione o botão imprimir (Save) (4).
5.5. O sistema irá criar automaticamente uma pasta nomeada como: ALL0000. Esta pasta conterá um arquivo da figura com extensão BMP.
