REFERÊNCIAS STG 6 NA * -DM STG 10 NA * -DM STG 16 NA * -DM STG 20 NA * -DM STG 25 NA * -DM STG 32 NA * -DM STG 40 NA * -DM
REFERÊNCIAS STG 6 A * -DM STG 10 A * -DM STG 16 A * -DM STG 20 A * -DM STG 25 A * -DM STG 32 A * -DM STG 40 A * -DM ESPECIFICAÇÕES
FLUIDO DE COMANDO : ar ou gás neutro fi ltrado, lubrifi cado ou NÃO PRESSÃO ADMISSÍVEL : 7 bar máx.
TEMPERATURA ADMISSÍVEL : 0 °C, + 60 °C
CURSOS (mm) :
FORÇA DO ACOPLAMENTO MAGNÉTICO:
CARGA A DESLOCAR : A carga máxima admissível defi ne-se em função da implantação desta e as características do cilindro (ver especifi cações técnicas).
VELOCIDADE MÁX. DO CARRO: 0,5 m/s (este limite máximo permite evitar a separação magnética da carga).
AMORTECIMENTO : Com amortecimento elástico ou com amortecedor, não regulável
DETECÇÃO : Cilindros previstos para a adaptação de detectores magnéticos de posição CONSTRUÇÃO
Tubo : Aço inox
Tampas : Liga de alumínio anodizada
Carro móvel : Liga de alumínio com casquilhos guia e juntas de nitrilo (NBR) Pistão : Aço inox e liga de alumínio
Juntas do pistão : Nitrilo (NBR)
Ímans : Terras raras, material de alto rendimento magnético.
Casquilhos guia : Casquilhos de PTFE SELECÇÃO DO MATERIAL
Ø (mm) 6 10 16 20 25 32 40 Força (N) 21 60 160 300 460 730 1170
Ø Rosca CILINDRO COM AMORTECEDOR DE CHOQUES
CILINDRO COM AMORTECIMENTO ELÁSTICO Ø Cilindro
(mm)
* mencionar o curso (em mm)
CÓDIGOS 44550015*
44550016*
44550017*
44550018*
44550019*
44550020*
44550021*
DETECTOR MAGNÉTICO DE POSIÇÃO: ver páginas seguintes
DEFINIÇÃO DA REFERÊNCIA DE UM CILINDRO SEM HASTE COM CARRO GUIADO
Cilindro sem haste com carro guiado Ø do cilindro (em mm)
Com amortecimento elástico = sufi xo NA Com amortecedor = sufi xo A
Curso (em mm)
Cilindro previsto para detector magnético de posição: sufi xo DM
. . . 10
STG DM
O código do cilindro e o curso (em mm)
ou a referência do cilindro e com o curso (em mm) Nota: Os detectores encomendam-se separadamente
DETECTOR - O código e a quantidade dos detectores magnéticos 88144 ...
44550009 + curso : 200 mm STG 10 NA 200-DM ENCOMENDAS
Na sua encomenda mencionar:
NA/A mín.
6 10 16 20 25 32 40
CÓDIGOS 44550008*
44550009*
44550010*
44550011*
44550012*
44550013*
44550014*
M 5 M 5 M 5 G 1/8 G 1/8 G 1/8 G 1/4 Ø (mm) 6 10 16 20 25 32 40
sem amortecedor 50 50 50 50 50 50 50 com amortecedor 100 100 100 100 100 150 150 máx. 300 500 750 1000 1500 1500 1500

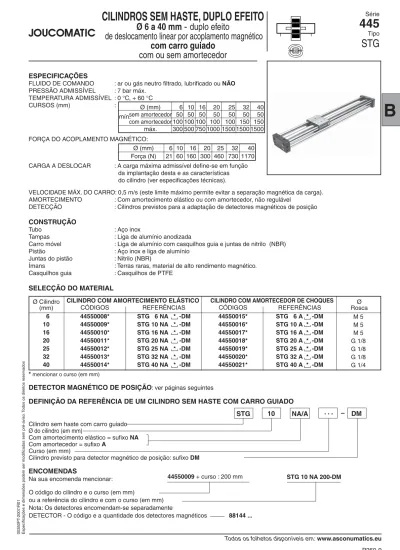

CILINDROS SEM HASTE, DUPLO EFEITO
Ø 6 a 40 mm - duplo efeito
de deslocamento linear por acoplamento magnético com carro guiado
com ou sem amortecedor
NSSérie
445
Tipo
STG
00350PT-2007/R01 Especifi cações e dimensões podem ser modifi cadas sem pré-aviso. Todos os direitos reservados
Todos os folhetos disponíveis em: www.asconumatics.eu
B
1 2
1 2 1
2
2
2 1 2
1 2
1
1 2
1 2
2 1
1 2
FACILIDADE DE ADAPTAÇÃO FIXAÇÃO CÓMODA
As 2 tampas do cilindro, de forma rectangular, integram os 2 orifícios que permitem a fi xação radial por parafusos (sem outro acessório complementar).
Carril-suporte de detectores
Com amortecimento elástico Com amortecedor
•
ESCOLHA DO MODO DE LIGAÇÃO
O cilindro sem haste de carro guiado está sempre equipado com um rail para adaptar detectores magnéticos de posição. Este rail de forma especial, dispõe de uma canalização para transmitir a pressão de alimentação de uma tampa à outra. A tampa do lado esquerdo tem diferentes orifícios. O conjunto desta construção permite portanto 3 modelos de ligação axial ou radial.
Nota: A alimentação pelos 2 orifícios de uma mesma tampa oferece, sobretudo em grandes comprimentos, vantagens interes- santes:
- redução do comprimento das tubagens;
- possibilidade de situar o distribuidor de comando em volta dos 2 orifícios de alimentação;
- supressão dos riscos de destruição das canalizações por movi- mentos mecânicos;
- redução das dimensões.
Obturar os orifícios que não se utilizam.
CURSO REGULÁVEL
Possibilidade de regular o curso do cilindro sem haste de carro guiado + 1 mm a - 6 mm com os pernos laterais de fi nal de curso:
- Até - 3 mm, a redução do curso pode efectuar-se de um só lado, ou repartida entre os dois lados.
- A redução de - 3 mm a - 6 mm como o aumento máximo do curso de + 1 mm devem repartir-se entre os dois lados.
AMORTECIMENTO DE FIM-DE-CURSO
Os cilindros sem haste com carro guiado existem em duas versões:
- com amortecimento elástico por batentes de poliuretano - com amortecedor, não regulável, integrado no carro, com acção
sobre os dois pernos de fi m-de-curso.
DETECTORES MAGNÉTICOS DE POSIÇÃO
O cilindro está previsto para receber os captadores sem contacto mecânico para controlo das posições de fi m de curso e/ou po- sições intermédias. Estes detectores magnéticos com frezados fl exíveis (ILS) adaptam-se directamente no rail e são accionados por um íman permanente montado no carro móvel.
MANUTENÇÃO REDUZIDA
Os casquilhos guia com anéis de PTFE protegidos por juntas rascadoras permitem um funcionamento sem lubrifi cação do tubo e das barras laterais de guia.
DIAGRAMA CARGAS /VELOCI-
DADES Este diagrama apre- senta as capacidades máximas dos cilindros STG. Se o ponto de intersecção da veloci- dade fi nal e da carga se
situa fora das curvas, é necessário um cilindro equipado com amor-
tecedor (ver carac- terísticas específi cas,
páginas seguintes).
Cargas (N)
Velocidades fi nais (m/s)
0,1 0,2 0,3 0,4 0,5 50
0 100 150 200 250 300 350 400 450 500
ø32
ø25 ø20 ø16 ø10 ø6 ø40
•
•
•
•
•
SÉRIE 445
00350PT-2007/R01 Especifi cações e dimensões podem ser modifi cadas sem pré-aviso. Todos os direitos reservados
Todos os folhetos disponíveis em: www.asconumatics.eu
0 500 1000 1500 2000 5 ø40
ø32
ø25
ø20 ø16 ø10 4
3
2
1 0,5
ø6
F Rv
v
F Rs
F s
R
F F
Binário M máx.
(N.m) 0,3
1 2,5 5,5 10 16 25
Ø Cilindro
(mm) 6 10 16 20 25 32 40
O cilindro sem haste está essencialmente recomendado para o deslocamento de cargas em cursos longos. É possível instalar directamente a carga abaixo ou acima do cilindro, respeitando os máximos defi nidos em função do curso do cilindro.
Considerando o princípio de movimento e de implantação da carga relativamente ao cilindro sem haste, o esforço necessário para o seu deslocamento gera um binário. É preciso ter em conta os valores máximos dos binários e esforços que se apresentam nos quadros abaixo para defi nir o diâmetro do cilindro adequado.
Ms = F s x R
s M
v = F v x R
v
DESLOCAMENTO HORIZONTAL DE CARGAS
a 7 bar
*
Ø Cilindro
(mm) 6 10 16 20 25 32 40 M = F x R
a 7 bar
*
*
Fvmáx.
(N) 13 36 100 180 280 438 702
*
Curso (mm) Carga F
máx.
(N) 15 40 80 130 200 320 500 Ø Ci-
lindro (mm) 6 10 16 20 25 32 40
Binário M máx. v (N.m) 0,3
1 2,5 5,5 10 16 25 Binário M
máx. s (N.m) 0,06 0,2 0,5 1,1 2 3,2 5 Ø
Cilindro (mm)
6 10 16 20 25 32 40
F máx.
(N) 13 36 100 180 280 438 702
Binário máximo M em função do cursos (Nm)
0 500 1000 1500 2000 100
200 300 400 500 ø40
ø32
ø25 ø20 ø16 ø10 ø6
Curso (mm) Carga F
(N)
CILINDRO COM CARRO GUIADO CARACTERÍSTICAS MECÂNICAS
00350PT-2007/R01 Especifi cações e dimensões podem ser modifi cadas sem pré-aviso. Todos os direitos reservados
Todos os folhetos disponíveis em: www.asconumatics.eu
B
1 0
2 3 4 5 6 7
50 100 150 200 250 300 350 400
A B C
A B C A BC ø16 ø25 ø40
1 0
2 3 4 5 6 7
50 100 150 200 250 300 350 400
A B C
A B C A B C
ø32
ø20ø10
4 1
3 2
R
F
Momento de torsão:
M = F x R
1 - Cilindro sem haste com carro guiado 2 - Hastes de guia do cilindro
3 - Casquilhos de guia 4 - Carga
DESLOCAMENTO VERTICAL DAS CARGAS
No caso de montagem vertical, a relação entre a carga, e o par de torção M e a pressão de alimentação defi ne-se no gráfi co abaixo.
Pressão (bar) Ø Ci-
lindro (mm) 6 10 16 20 25 32 40 Peso F (N)
CARACTERÍSTICAS DOS AMORTECEDORES - Duplo efeito, não reguláveis
- Velocidade fi nal máxima: 0,5 m/s Ø
Cilindro (mm) Energia cinética máx., W3 (J)
Curso amortecedor
(mm)
A - Curvas com binário M = 0
B - Curvas com binário M = ver (B) acima C - Curvas com binário M = ver (C) acima Peso F
(N)
Pressão (bar)
CILINDRO COM CARRO GUIADO CARACTERÍSTICAS MECÂNICAS
00350PT-2007/R01 Especifi cações e dimensões podem ser modifi cadas sem pré-aviso. Todos os direitos reservados
C Binário M
máx.
(N.m) 0,3
1 2,5 5,5 10 16 25 B
Binário M máx./2
(N.m) 0,15 0,5 1,25 2,75
5 8 12,5
6 10 16 20 25 32 40
0,5 1 2,5 4 6 13,5 27
6 8 10 10 12 15 18
Todos os folhetos disponíveis em: www.asconumatics.eu
SA
D D
A
B = = B
LSC SB JK WT U
S R Q M N
O P
SM
X AA
X AA
AFAE
SD
A 22 5 B
Ø Ci- lindro 6 10 16 20 25 32 40 DIMENSÕES E PESO
A 34 37,5 48 52,5 57 68,5 76,5
B 9 9 11 13 14 16 19
C 50 57 74 79 86 105 115
E M8 x 1,25 M10 x 1,5 M10 x 1,5 M12 x 1,75 M14 x 2 M18 x 2,5 M20 x 2,5
G 6,5
8 9,5 9,5 11 14 14
J 6,8 11 17,4 21,4 26,4 33,6 41,6
K 6 10 12 14 16 20 25
L 16 20 30 35 40 50 65
M 14,5 18 20 24 26 31 37,5
O 6 6 7 8 8,5 10 12
P 8,5 11,5 12 14,5 16,5 20 24 H
3,3 4,5 5 5,5 6,5 8,5 8,5 D
4 3 4 3 4 2 4
Ø (mm) 6 10 16 20 25 32 40
F 3,4 4,5 5,5 5,5 6,6 9 9
S 27 34 38 46 50 60 72
T 50 60 70 84 94 116 140 AD
M5 x 0,8 M5 x 0,8 M5 x 0,8 G 1/8 G 1/8 G 1/8 G 1/4 SK
6 6 7 7 8 10 10
SL 4 4 5 5 6 8 8
SM 0 16 18 23 23 32 41
SE M4 x 0,7 M4 x 0,7 M5 x 0,8 M5 x 0,8 M6 x 1 M8 x 1,25 M8 x 1,25
SF 7 7 8 9 10 14 16
SJ 4 4 5 5 6 8 8 SH
4 4 5 5 6 8 8 SA
40 45 60 65 70 85 95 X
5 5 5,5 7,5 7,5 8 10
SD 20 25 35 38 40 50 55 SC 20 25 30 36 42 52 62 SB 48 59 68 82 92 114 138 AF
10,5 11,5 12 14,5 16,5 20 24 AE 6 6 7 8 8,5 10 12 AC
68 75 96 105 114 137 153 AB 42 47 62 67 72 87 97 AA 13 14 17 19 21 25 28 W
32 44 50 60 68 85 102 U 11 16 18 23 23 32 41
SG 4 4 5 5 6 8 8 R 26 33 36 44 48 58 70 Q 22 26 27 33 36 44 52 N
10 12 12 15 16 20 24
DIMENSÕES COM DETECTORES Fixação: 4 ØF fre- zados ØG prof. H
Orifícios de alimentação 2 Ø AD
Orifício de alimentação - Ø AD
Orifício de centragem: (oblongo)
SJ + 0,10 x SK prof. SL Ø E
Regulação do curso
4 - SE prof. SH
Orifício de centragem Ø SG H8 prof. SH
Orifícios de
alimentação - 2 Ø AD
(obturar os orifícios não utilizados) Regulação do curso (+ 1, - 6 mm)
Ø (mm) 6 10 16 20 25 32 40
Ø (mm) 6 10 16 20 25 32 40
PESO (Kg)
1 2
1 - Peso dos cilindros com curso 0
2 - Peso a acrescentar por cada de 100 mm 0,260
0,470 0,770 1,270 1,670 3,110 5,200
0,070 0,160 0,230 0,320 0,400 0,600 0,900
A mín.
16 21 35 40 45 60 70
B 6 6 6 0 0 0 0 AC + curso
AB + curso
A + curso C + curso
SÉRIE 445
00350PT-2007/R01 Especifi cações e dimensões podem ser modifi cadas sem pré-aviso. Todos os direitos reservados
Todos os folhetos disponíveis em: www.asconumatics.eu
B
40
0
20 40
- 10 -5 30 20
I (mA)
- +
- +
- -+ -
30 10 85 115
Polaridade a respeitar em corrente contínua:
Fio preto polo - Fio branco polo +
DESIGNAÇÃO Detector magnético de posição de interruptor (ILE) com saída de cabo para cilindro sem haste guiado - tipo STG FUNCIONAMENTO
O íman permanente montado sobre o carro do cilindro sem haste acciona no fi nal de curso o interruptor de lâminas fl exíveis (ILE) fi xado sobre o rail do cilindro. Detector equipado de um visor lumi- noso que se acende quando o contacto está fechado.
CARACTERÍSTICAS ELÉCTRICAS POTÊNCIAS COMUTÁVEIS
corrente alterna máx. : 3,45 VA
corrente contínua máx. : 0,75 W
TENSÃO COMUTADA : 10 a 30 Vcc - 85 a 115 Vca (1) INTENSIDADE COMUTADA MÁX. : 25 mA Vcc - 20 mA Vca
RESISTÊNCIA DAS LÂMINAS : 100 mΩ RESISTÊNCIA DE ISOLAMENTO : 100 MΩ TENSÃO DE ISOLAMENTO (rigidez dieléctrica) : 500 V TEMPO DE RESPOSTA na abertura : 0,05 ms
no fecho : 0,4 ms PRECISÃO DE REPETITIVIDADE : ± 0,1 mm
RESISTÊNCIA : 5 x 106 manobras
TEMPERATURA AMBIENTE : 0°C a + 60 °C PROTECÇÃO ELÉCTRICA : ver abaixo
REVESTIMENTO : plástico PBT
GRAU DE PROTECÇÃO NF C20010 : IP42
LIGAÇÃO : 1 cabo Ø 3 mm - Comprimento 1,5 m - 2 condutores 0,15 mm 2
SINALIZAÇÃO : Por diodo (LED) vermelho que se ilumina quando o contacto está fechado.
1) A presença do visor de sinalização provoca uma queda de tensão aproximada de 2,5 V.
Nota : o ponto de funcionamento deve encontrar-se na zona sombreada. Qualquer superação tanto em tensão, como em intensi- dade, pode alterar o funcionamento do detector.
CARGA INDUTIVA
Diodo 100V/1A
CARGA ÓHMICA
Protecção não necessária Carga
Carga PROTECÇÃO
Volts I (mA)
O aprovisionamento e a montagem dos componentes, resistências, condensadores ou diodo, realizam-se pelo utilizador.
R = Resistência 4 W = Resistências normalizadas CCTU código RP59.
C = Condensadores de papel ou policarbonato ou milar metalizado.
CODIFICAÇÃO DO DETECTOR
O detector fornece-se com o dispositivo de fi xação integrado
C 0,1µF 630 V
Carga
Carga 100Ω / 4W
CONTÍNUA ALTERNATIVA
Protecção não necessária
CARGA ÓHMICA
CARGA INDUTIVA
Ø Cilindros (mm) 6-10-16 20-25-32-40
CÓDIGO 88144525 88144526
R Volts
DETECTOR DE POSIÇÃO
com interruptor ILS
para cilindro sem haste com carro guiado - STG
Série
881
Tipo
2 fi os
00350PT-2007/R01 Especifi cações e dimensões podem ser modifi cadas sem pré-aviso. Todos os direitos reservados
CASOS PARTICULARES
1 - Detectores utilizados em comando directo de interruptores de incandescência:
A potência indicada na lâmpada tem em conta a resistência quando esta está quente. Sem embargo, quando se põe sob tensão, a lâmpada está fria, e portanto a resistência é muito baixa, pelo que a intensidade pode ser muito alta e superar as ca- racterísticas do ILE. Por isso, há que ter em conta a potência real da lâmpada em estado frio.
2 - Comprimentos de cabo superiores a 10 m: Pre- ver também uma resistência de 1000 Ω a situar em série com o detector com o fi m de reduzir os efeitos capacitivos devidos à linha.
Todos os folhetos disponíveis em: www.asconumatics.eu
