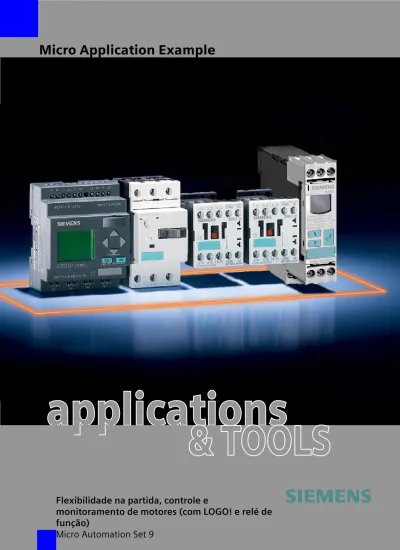

Micro Application Example
Flexibilidade na partida, controle e
monitoramento de motores (com LOGO! e relé de
função)
Garantia, responsabilidade e suporte
Micro Automation Set 9 ID-artigo 21693483
V2.0 18.05.2005 2/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
Garantia, responsabilidade e suporte
Não assumimos nenhuma garantia pelas informações contidas neste documento.
A nossa responsabilidade por danos causados através da utilização dos exemplos, avisos, programas, dados de configuração e de potência etc., descritos neste Micro Automation Set fica excluída, independente da causa jurídica. Tal não se aplica por exemplo nos casos em que a lei alemã sobre a responsabilidade civil do fornecedor (Produkthaftungsgesetz) obriga a responsabilidade por dolo, negligência grave, ou nos casos em que a integridade física ou a vida humana bem como a saúde sejam violadas, no caso de prestação de garantia em razão da natureza de alguma coisa, no caso de ocultação dolosa de um erro ou no caso de descumprimento das obrigações contratuais essenciais. A indenização devido à violação de obrigações contratuais essenciais limita-se porém ao dano típico contratual e previsível, a não ser que haja intenção ou negligência grave ou que a responsabilidade seja obrigatória por causa de lesão à vida, ao corpo ou à saúde. As disposições acima mencionadas não implicam uma alteração do ônus da prova em seu detrimento.
Os Micro Automation Sets são facultativos e não pretendem ser completos quanto à configuração e ao equipamento, bem como quaisquer
eventualidades. Não representam soluções específicas para os clientes, pretendendo apenas oferecer uma ajuda para a solução de exigências típicas. Você mesmo é responsável pelo funcionamento adequado dos produtos descritos. Estes Micro Automation Sets não lhe retiram a obrigação do manuseamento seguro na utilização, instalação, funcionamento e manutenção. Através da utilização destes Micro Automation Sets você aceita a não responsabilidade da Siemens por eventuais danos para além do regulamento de responsabilidade descrito. Nós nos reservamos o direito de efetuar alterações neste Micro Automation Set a qualquer momento sem aviso prévio. Em caso de divergências entre as sugestões neste Micro Automation Set e outras publicações da Siemens como p.ex. catálogos, tem prioridade o conteúdo da outra documentação. Copyright© 2006 Siemens A&D. Não é permitida a divulgação ou a reprodução destes Micro Automation Sets ou parte deles, salvo expressamente autorizada pela Siemens A&D.
Em caso de dúvidas relativas a este artigo, contate-nos através do seguinte endereço de e-mail:
Apresentação
Micro Automation Set 9 ID-artigo 21693483
V2.0 18.05.2005 3/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
Apresentação
Micro Automation Sets são configurações de automação operacionais e testadas à base de produtos padrão da A&D para a implementação simples, rápida e econômica de tarefas de automação de pequeno porte. Cada um dos Micro Automation Sets presentes cobre uma tarefa parcial freqüente de um problema típico apresentado pelo cliente na camada inferior de desempenho.
Para estas tarefas parciais você encontra respostas sobre os produtos necessários e como estes funcionam entre si com a ajuda dos Sets. Para implementar a funcionalidade em que se baseia este Micro Automation Set, também pode ser utilizada uma série de outros
componentes (p. ex. outras CPU, alimentações elétricas, etc.). Consulte os catálogos correspondentes da SIEMENS A&D para verificar os
componentes.
Os Micro Automation Sets você encontra também sob o seguinte link: http://www.siemens.de/microset
Sumário
1 Campos de aplicação e benefícios... 4
2 Estrutura ... 7
3 Componentes necessários de hardware e software ... 10
4 Princípio de funcionamento ... 11
4.1 Comando e acionamento do motor... 11
4.2 Segurança contra curto-circuito na combinação de contator... 12
4.3 Reconhecer uma fonte de alimentação deficiente do motor e reagir... 14
4.4 Reconhecer o deslocamento das fases da fonte de alimentação e reagir 15 4.5 Operação do motor somente em horas definidas ... 15
4.6 Emitir e confirmar mensagens de sistema / de erros... 16
5 Demonstração em direto ... 16
5.1 Nota prévia... 16
5.2 Download do código startup... 17
5.3 Configuração dos componentes ... 17
5.4 Utilização... 21
Campos de aplicação e benefícios
Micro Automation Set 9 ID-artigo 21693483
V2.0 18.05.2005 4/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
1
Campos de aplicação e benefícios
Tarefa de automação
Para melhor compreensão, as características do Micro Automation Set são explicadas em função de uma tarefa de automação.
Em um terminal de contêineres é necessário um contêiner garagem com comando de portão rolante. O comando e o motor devem ser ligados a uma rede de corrente trifásica. Devido à troca do contêiner garagem por causa de tarefas e também da conexão de corrente trifásica, não pode ser excluída a troca da ordem das fases. Adicionalmente a instalação não deve poder ser acionada em caso de um defeito na alimentação elétrica. O controle do comando do portão assim como a visualização de mensagens de funcionamento ou mensagens de erros deve ser feito centralmente por um módulo. Fora das horas de trabalho o contêiner garagem não deve poder ser aberto.
Campos de aplicação e benefícios
Micro Automation Set 9 ID-artigo 21693483
Solução de automação – Set 9
A solução de automação utiliza para o comando do motor e para a visualização de mensagens de funcionamento e mensagens de erros um módulo lógico LOGO! com display e temporizador (data e hora)
integrado. Como versão AC o módulo lógico LOGO! pode ser conectado diretamente à rede da corrente trifásica. Um relé de supervisão SIRIUS monitora a tensão e a ordem das fases do motor conectado com o contator SIRIUS. Um disjuntor SIRIUS protege o motor. Uma operação deficiente ou o funcionamento deficiente da alimentação elétrica provoca uma reação direta do módulo lógico LOGO! A função de calendário no módulo
lógico LOGO! permite o bloqueamento do portão rolante fora das horas de trabalho. Figura 1-2 V2.0 18.05.2005 5/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
LOGO! Relé de Contator Disjuntor
supervisão
Comandar e monitorar Iniciar
L1 L2 L3 N M M
Campos de aplicação e benefícios
Micro Automation Set 9 ID-artigo 21693483
V2.0 18.05.2005 6/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc Campos de aplicação
O Micro Automation Set é particularmente apropriado para o
monitoramento e controle econômico, central e flexível de motores. O módulo lógico LOGO! avalia para este efeito entradas de utilizador e sinais do relé de supervisão SIRIUS e comanda o motor.
O Micro Automation Set é particularmente apropriado nos seguintes campos e casos de aplicação:
• p.ex. equipamentos de levantamento • p.ex. equipamentos de transporte • p.ex. comandos de portões rolantes
• p.ex. instalações de movimentação de cargas • p.ex. comando de ventiladores
• p. ex. ... Benefícios
• Funcionamento mais seguro do motor devido aos dispositivos de comutação SIRIUS
• Conexão inteligente de funções de monitoramento e comando com o módulo lógico LOGO!
• Visualização de mensagens de funcionamento e mensagens de erro no display do módulo lógico LOGO!
• Configuração rápida e simples com LOGO!Soft Comfort
• Amplas possibilidades de testes off-line e on-line dos programas com LOGO!Soft Comfort
Estrutura
Micro Automation Set 9 ID-artigo 21693483
2 Estrutura
Plano da estrutura do Micro Automation Set 9 - Esquema
Figura 2-1 V2.0 18.05.2005 7/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
Módulo lógico LOGO! com relé de função SIRIUS
L1 L2 L3 N PC de configuração Kit de fiação kit de fiação Módulo lógico
LOGO! Relé de controle
Combinação de contator Disjuntor LOGO! Cabo P C
O Micro Automation Set 09 é composto por um módulo lógico LOGO! com display, com um relé de supervisão SIRIUS assim como com dois contatores e um disjuntor SIRIUS. Os dois contatores SIRIUS 230V estão interligados em uma combinação de contator inverso com a ajuda do kit de fiação SIRIUS. Na figura acima pode ver o princípio da estrutura e a conexão à rede de corrente trifásica. Na página seguinte encontra um esquema mais detalhado das fiações.
Para a configuração do módulo lógico LOGO! é necessário um PC padrão com Windows, MAC OS X ou Linux e com LOGO! Soft Comfort.
Estrutura
Micro Automation Set 9 ID-artigo 21693483
Plano da estrutura do Micro Automation Set 9 – Esquema completo das fiações O esquema das fiações mostra a fiação dos componentes no Micro Automation Set 9 para o teste das características e funcionalidades contidas no código do programa. Para esse efeito são necessários, para além dos componentes de comando e monitoramento, o motor e o comutador ou chave. Pode encontrar uma listagem no capítulo 3 em “Hardware suplementar necessário”.
Figura 2-2 V2.0 18.05.2005 8/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
Estrutura
Micro Automation Set 9 ID-artigo 21693483
Plano da estrutura do Micro Automation Set 9 – Esquema da fiação combinação de contator
Para melhor compreensão, o esquema de fiação mostra a fiação interna do kit SIRIUS para a combinação de contator para inversão.
Figura 2-3 V2.0 18.05.2005 9/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
Componentes necessários de hardware e software
Micro Automation Set 9 ID-artigo 21693483
V2.0 18.05.2005 10/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
3
Componentes necessários de hardware e software
Produtos
Tabela 3-1
Componente Nº Número de encomenda Nota
Módulo lógico LOGO! 1 6ED1 052-1FB00-0BA5 Relé de supervisão SIRIUS 1 3UG4 617-1CR20 Contator SIRIUS 2 3RT1 015-1AP02 Disjuntor SIRIUS 1 3RV1 011-0KA10
Acessórios
Tabela 3-2
Componente Nº Número de encomenda Nota
Kit SIRIUS para
combinação de contator
para inversão 1
3RA1 913-2A
Software e tools de configuração
Tabela 3-3
Componente Nº Número de encomenda Nota
LOGO!Soft Comfort V5.0 1 6ED1 058-0BA01-0YA0 Cabo para PC LOGO! 1 6ED1 057-1AA00-0BA0
Hardware suplementar necessário
Tabela 3-4
Componente Nº Número de encomenda Nota
Comutador: elemento de operação 2 3SB3000-0DA11 Comutador: elemento de comutação, abertura 2 3SB3400-0C Chave para simulação de chave de posição fim-de-curso Chave completa com
elemento de comutação, fechamento
2 3SB3202-0AA11 Chave para abrir/fechar a porta
Chave completa com elem.
de comutação, abertura 1 3SB3202-0AA11 Chave de paragem Comutador de chave com
elemento de comutação, fechamento 1 3SB3202-4AD11 Desativar função de calendário Lâmp. de sinalização com
LED e elem. de comutação 1 3SB3252-6BA20 Ind. do estado do portão rol.
Princípio de funcionamento
Micro Automation Set 9 ID-artigo 21693483
4
Princípio de funcionamento
4.1
Comando e acionamento do motor
Tabela 4-1 V2.0 18.05.2005 11/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc Nº Função Nota
1. Todos os sinais relevantes para o comando do motor são tratados
diretamente no módulo lógico LOGO!. A função de manutenção automática, o bloqueio mútuo dos contatores, reações a erros de operação e outras funções podem ser programadas através de órgãos de comando integrados no LOGO!Soft Comfort e não precisam ser fiadas a duro.
2. Após o tratamento dos sinais de entrada os contatores para controle do motor são acionados através das saídas do módulo
Lógico LOGO!.
3. O portão rolante neste Micro Automation Set 9 é considerado como aberto ou fechado quando:
• A chave de posição fim-de-curso correspondente, simulada através de um comutador (Limit switch),
transmite um sinal ao módulo lógico
LOGO!
• O relé temporizador de monitoramento de tempo
correspondente no módulo lógico
LOGO! não é mais válido
Em um monitoramento de tempo de um caso prático de utilização o motor será desligado. O portão rolante não é, no entanto, considerado como
“aberto/fechado”. Neste Set isso é realizado desta forma para manter a operação e o esforço razoáveis.
_________________________________
Start
Limit
switch
M
6sec.Start
M
T1
Princípio de funcionamento
Micro Automation Set 9 ID-artigo 21693483
Nº Função Nota
4. Uma lâmpada sinalizadora indica o estado do motor para o portão rolante. São visualizados os seguintes estados: • Motor rota em direção de rotação
positiva (portão rolante abre) • Motor rota em direção de rotação
negativa (portão rolante fecha) • Portão rolante está fechado • Portão rolante está aberto O comportamento da lâmpada de sinalização está descrito mais detalhadamente no capítulo 5.4 “Utilização” na Tabela 5-7.
4.2
Segurança contra curto-circuito na combinação de contator
V2.0 18.05.2005 12/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc Tabela 4-2 Nº Função Nota
1. O kit SIRIUS para a combinação de contator para inversão impede
mecanicamente e eletricamente um curto-circuito na combinação de contator.
O intertravamento elétrico só funciona em combinação com contatores NC¹.
2. Mecanicamente: Devido ao elemento (1) entre os dois contatores as bobinas não se podem acionar ao mesmo tempo. Os dois ganchos (2) fixam o contator 1 e o contator 2 um no outro.
1
2
2
Princípio de funcionamento
Micro Automation Set 9 ID-artigo 21693483
Nº Função Nota V2.0 18.05.2005 13/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
3. Eletricamente: O elemento de ligação (3a) faz a ligação entre o contato da bobine (A1) e o contato auxiliar (21) do outro contator.
Exemplo: A bobine do contator 1 só pode ser controlada através da chave S1 se o contator 2 não estiver acionado.
3b
3a
22 A2 22 A2 21 A1 21 A1 Verbindungselement „3a“ Schütz1 Schütz2 S1 S2___________________________
Princípio de funcionamento
Micro Automation Set 9 ID-artigo 21693483
4.3
Reconhecer uma fonte de alimentação deficiente do motor e
reagir
Tabela 4-3
Nº Função Nota
1. O relé de supervisão SIRIUS controla permanentemente a tensão da conexão da corrente trifásica e, em caso de defeito, transmite um sinal ao módulo
lógico LOGO!
L1 L2 L3
!
2. Sendo detectado um defeito na fonte de alimentação, o motor é desligado e bloqueado. V2.0 18.05.2005 14/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ K aT. doc 3. Sobre-tensão / sub-tensão
Se a tensão monitorada for mais baixa que o valor da sub-tensão regulada (U▼) ou mais elevada que o valor da sobre-tensão regulada(U▲) a saída 12 é ligada.
4. Assimetria:
Se, p.ex., a tensão monitorada entre L1 e L2, tendo em conta a tolerância (valor de assimetria), não for igual à tensão entre L1 e L3, a saída 12 é ligada. Limite superior ultrapassado Limite inferior ultrapassado Valor de assimetria ultrapassado
Princípio de funcionamento
Micro Automation Set 9 ID-artigo 21693483
4.4
Reconhecer o deslocamento das fases da fonte de alimentação
e reagir
Tabela 4-4 Nº Função Nota V2.0 18.05.2005 15/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc1. O relé de supervisão SIRIUS controla permanentemente a ordem das fases L1, L2, L3 da conexão da corrente trifásica e, em caso da troca de fases, transmite um sinal ao módulo lógico LOGO!
L3 L2 L1
!
2. Sendo detectado um defeito na ordem das fases, o módulo lógico LOGO! “re-inverte“ de maneira lógica as conexões das chaves de comando da combinação de contatores a fim de obter a direção correta de movimentação do portão rolante, apesar da ordem errada das fases.
4.5
Operação do motor somente em horas definidas
Tabela 4-5
Nº Função Nota
1. O temporizador integrado no módulo
lógico LOGO! permite limitar o
funcionamento do portão rolante por exemplo, aos dias de trabalho das 06:00 até às 22:00 horas. Neste período de tempo o portão rolante pode ser fechado mas não aberto.
2. A função de calendário pode ser
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
4.6
Emitir e confirmar mensagens de sistema / de erros
Tabela 4-6
Nº Função Nota
1. As mensagens de funcionamento e de erro são mostradas através da função de mensagens textuais no display integrado do módulo lógico LOGO!. Os
funcionamentos deficientes críticos são confirmados através das teclas do
módulo lógico LOGO!.
Confirmar V2.0 18.05.2005 16/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ K aT. doc
2. A cada mensagem texto configurada está atribuída uma prioridade inequívoca. As mensagens texto de elevada prioridade (4) “cobrem” as mensagens texto de baixa prioridade (1) até que a mensagem seja confirmada (se regulado) e o trigger não esteja mais ativo.
Foram configuradas as seguintes mensagens texto:
• Portão rolante perfeitamente operacional (1)
• Portão rolante bloqueado (função de calendário) (2)
• Detectado deslocamento das fases (3)
• Fonte de alimentação deficiente (4)
Prio1, (1) Prio2, (2) Prio3, (3) Prio4, (4)
!
AdvertênciaNuma instalação real devem ser tomadas medidas de precauções para proteção do utilizador (p.ex. proteção contra esmagamento). Este Set descreve apenas as características principais,
funcionamento e possibilidades dos componentes utilizados.
5
Demonstração em direto
5.1 Nota
prévia
Para o startup nós lhe oferecemos como download exemplos de software com código e parâmetros de teste. Os exemplos de software o ajudam nos primeiros passos e nos testes com este Micro Automation Set. Eles
permitem um teste rápido das interfaces de software e hardware entre os produtos descritos nos Micro Automation Sets.
Os exemplos de software estão sempre atribuídos aos componentes utilizados no Set e mostram a interação principal dos componentes. Eles
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
próprios não representam uma aplicação real no sentido de uma solução tecnológica de um problema com as características definidas.
5.2
Download do código startup
Poderá encontrar os exemplos de software no site HTML do qual fez o download deste documento.
O download é composto por um arquivo ZIP que pode ser descompactado com um programa Unzip qualquer. O arquivo ZIP é composto pelo
seguinte arquivo:
Tabela 5-1
Nome do arquivo Conteúdo
Set09_LOGO!_V2-0_en.lsc Código do programa para o módulo lógico LOGO!
5.3
Configuração dos componentes
V2.0 18.05.2005 17/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
Fiação do módulo lógico com os componentes SIRIUS
!
Atenção
Assegure-se que todos os trabalhos de fiação são executados sem tensão. A conexão de corrente trifásica deve ser protegida antes do disjuntor SIRIUS por uma proteção contra curtos-circuitos.
Tabela 5-2
Nº Função Nota
1. Os dois contatores devem ser
combinados com a ajuda do kit SIRIUS para constituirem uma combinação de contatores.
No capítulo 2 “Esquema da fiação combinação de contator” está
representado um esquema das conexões do kit SIRIUS, para melhor compreensão.
• Também pode encontrar uma descrição mais detalhada no manual de instruções do kit.
2. Desligue o disjuntor SIRIUS. 3. O módulo lógico LOGO! deve ser
conectado com os dispositivos de comutação do SIRIUS e com os
elementos de operação e sinalização de acordo com a descrição do “Esquema completo das fiações” do capítulo 2. 4. Não conecte ainda o motor.
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
Configuração do disjuntor SIRIUS
Tabela 5-3
Nº Função Nota
1. Com a ajuda do parafuso de ajuste do disjuntor SIRIUS o valor de corrente limiar deve ser regulado em 0,9 A se for
utilizado o motor mencionado no capítulo 3 “Hardware suplementar utilizado”.
0,9
Configuração do relé de supervisão SIRIUS
Tabela 5-4 Nº Função Nota V2.0 18.05.2005 18/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc 1. Ligue o disjuntor.
2. O relé de supervisão SIRIUS indica a tensão atual entre L1 e L2.
3. É necessário definir valores limite para a sobre-tensão e para a sub-tensão assim como valores de assimetria para a conexão de corrente trifásica. São aconselhados os seguintes valores:
Etapa Tecla Função
1 Settings
2 / Definir U▼
3 Confirmar U▼
• Limite para sub-tensão: 390 V
4 / Definir U▲ • Limite para sobre-tensão: 410 V
5 Confirmar U▲
• Assimetria: 5%
6 / Definir assim.
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
Configuração e conexão do motor
Tabela 5-5
Nº Função Nota
1. Desligue o disjuntor.
2. Antes de o motor ser conectado com a combinação de contator, deve regular o acoplamento do motor para "estrela". Para este efeito deve remover a cobertura do motor e fazer a fiação segundo a figura da cobertura.
Parte traseira W2 U2 V2 U1 V1 W1 W2 U2 V2 U1 V1 W1 L1 L2 L3
3. Agora o motor pode ser conectado com a combinação de contator. V2.0 18.05.2005 19/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc Contator1 Contator2 T1 T2 T3 Motor L1 L2 L3
Configuração do módulo lógico com o projeto LOGO!Soft Comfort
Tabela 5-6
Nº Função Nota
1. Conecte o módulo lógico LOGO! com a interface COM de seu PC de
configuração. LOGO! Cabo PC
PC de configuração Módulo lógico LOGO!
2. Selecione em LOGO!Soft Comfort em "Extras/Options Æ Interface“ a porta COM que você utiliza.
3. Certifique-se que o módulo lógico
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
Nº Função Nota
4. Ajuste a data e hora em "Extras/Transfer Æ Set clock...". Clique em "Write" para transmitir a data e a hora ao módulo
lógico LOGO!. V2.0 18.05.2005 20/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
5. Controle a data e hora no módulo lógico
LOGO! .
Etapa Tecla Função
1 x2 Selecionar "Setup..“ 2 Confirmar "Setup..“ 3 Confirmar "Clock.." 4 Confirmar "Set Clock" e controlar a data/hora no display 5 2x Retornar ao menu principal OK OK OK ESC
6. Transmita o código do programa através de "Extras/Transfer Æ PC -> LOGO!“ para o módulo lógico LOGO! .
Etapa Tecla Função
1 x3 Selecionar "Start” 7. Inicie o programa através das teclas do
módulo lógico LOGO!
2 OK Confirmar "Start” 8. Ligue o disjuntor.
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
5.4 Utilização
As características do Micro Automation Set 9 foram integradas em um exemplo de aplicação do comando de um portão rolante.
O portão rolante é comandado por diferentes elementos de controle. Uma lâmpada sinalizadora indica o estado atual do portão rolante. Os defeitos na fonte de alimentação são tratados e influenciam o bom funcionamento do comando do portão rolante.
Se os componentes estiverem configurados corretamente, tal como descrito no capítulo 5.3, as funcionalidades e características do código do programa e do hardware podem ser testadas da seguinte forma:
Testar o comando do portão rolante – em funcionamento normal
A representação seguinte dos elementos de controle facilita a operação do comando do portão rolante no Micro Automation Set 9.
V2.0 18.05.2005 21/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc Figura 5-1
Iniciar o comando do portão rolante em funcionamento normal Portão rolante abrir fechar Chave fim-de-curso em cima Chave fim-de-curso em baixo Stop Função de calendário on off Lâmpada de sinalização Tabela 5-7
Ação Função Nota
1. Ativar a chave para o
estado fechado. Etapa de iniciação 2. Acionar brevemente a
chave para abertura do portão rolante.
O portão rolante será aberto. O motor rota em direção positiva. A lâmpada de sinalização pisca lentamente. 3. Desativar a chave para o
estado fechado do portão rolante.
O portão rolante já não está mais fechado.
4. Ativar a chave para o estado aberto do portão rolante.
O portão rolante está aberto. O motor é parado. A lâmpada de sinalização reluz permanentemente
Se a chave não for pressionada, o motor pára automaticamente ao fim de seis segundos.
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
Ação Função Nota
5. Pressionar brevemente a chave para o fechamento do portão rolante.
O portão rolante será fechado. O motor rota em direção negativa. A lâmpada de sinalização pisca rapidamente. Desativar a chave para o
estado aberto do portão rolante.
O portão rolante já não está mais aberto. 6.
7. Ativar a chave para o estado fechado do portão rolante.
O portão rolante está fechado. O motor é parado. A lâmpada de sinalização será desligada.
Se a chave não for pressionada, o motor pára automaticamente ao fim de seis segundos.
Outras funções do comando do portão rolante em funcionamento normal:
Tabela 5-8
Nº Descrição Função Nota
V2.0 18.05.2005 22/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
Durante a fase de testes do comando do portão rolante em funcionamento normal, é mostrada permanentemente uma mensagem no display do
módulo lógico LOGO!
Estando esta mensagem ativa, não existem nenhuns defeitos no comando do portão rolante.
1.
2. Acionar brevemente em um momento qualquer a chave para parar a instalação.
O comando completo do
portão rolante será parado. Após uma parada de emergência, o portão rolante deve ser colocado primeiro pelo utilizador em posição aberta antes que possa ser fechado.
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
V2.0 18.05.2005 23/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
Testar o comando do portão rolante – com fonte de alimentação deficiente Provocar um defeito de tensão no relé de supervisão SIRIUS:
Tabela 5-9
Nº Descrição Nota
1. Assegure-se que o relé de supervisão SIRIUS está alimentado com corrente. 2. A histerese do relé de supervisão SIRIUS
é colocada em 5 V. Para este efeito mantenha a tecla „Enter“ pressionada durante, pelo menos, dois segundos. Para deixar de novo o menu, pressione novamente a tecla “Enter” durante, pelo menos, dois segundos.
Etapa Tecla Função
1 Settings (2 sec. min.) 2 / Definir histerese em 5 V 3 Confirmar hister. 4 Confirmar Del 5 Confirmar Mem
6 Run Mode (2 sec.
min.) 3. O limite da sub-tensão será regulado para
uma tolerância muito reduzida em relação aos 400 V da conexão de corrente trifásica. Introduza o valor de 399 V no relé de supervisão SIRIUS como limite de sub-tensão.
Etapa Tecla Função
1 Settings 2 / Definir U▼ em 399 V 3 Confirmar U▼ 4 Confirmar U▲ 5 Confirmar assim.
Antes de poder testar as funções seguintes, é necessário ter feito o tratamento da tabela anterior. Iniciar o comando do portão rolante com alimentação de voltagem deficiente:
Tabela 5-10
Ação Função Nota
1. Ativar a chave para o Etapa de inici
estado fechado. ação
2. nte a O portão rolante não será Se o defeito de tensão for
tor, o Acionar breveme
chave para abertura do portão rolante.
aberto. O módulo lógico
LOGO! bloqueia o motor
pois é detectado um defeito.
detectado durante a movimentação do mo motor será parado.
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
Ação Função Nota
3. Enquanto um defeito de tensão detectado pelo relé de supervisão SIRIUS na alimentação de voltagem permanecer no módulo
lógico LOGO! é emitida
uma mensagem de erro.
Estando esta mensagem ativa, foi ultrapassado o valor definido para o limite de sub-tensão ou sobre-tensão ou o valor de assimetria. A mensagem deve ser confirmada pelo utilizador no módulo
lógico LOGO!
Querendo testar novamente o comando do portão rolante em funcionamento normal, deve colocar os ajustes na posição inicial.
Veja capítulo 5.3 “Configuração de componentes” – “Configuração do relé de supervisão SIRIUS” Confirmar V2.0 18.05.2005 24/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
Testar o comando do portão rolante – com troca da ordem das fases Provocar um defeito na ordem das fases no relé de supervisão SIRIUS:
Tabela 5-11
Nº Descrição Observação
1. Assegure-se que a conexão da corrente trifásica não está sob tensão.
Troque as fases L1 e L3 entre si nos bornes de entrada do disjuntor SIRIUS. 2.
3. Ligue a fonte de alimentação.
L1 L2 L3 L3 L2 L1 V2.0 18.05.2005 25/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
Antes de poder testar as funções seguintes, é necessário ter feito o tratamento da tabela anterior. Iniciar o comando da porta rolante com as fases trocadas:
Tabela 5-12
Nº Ação Função Observação
1. Ativar a chave para o
estado fechado. Etapa de iniciação Acionar brevemente a
chave para abertura do portão rolante.
O portão rolante será aberto. O motor rota em direção positiva. A lâmpada de sinalização pisca lentamente.
Apesar das fases estarem trocadas, é possível controlar o comando do portão rolante como habitualmente. 2.
3. Enquanto as fases estiverem trocadas, é emitida uma mensagem de erro pelo relé de
supervisão SIRIUS.
Enquanto esta mensagem estiver ativa, os condutores L1, L2 ou L3 da conexão de corrente trifásica do disjuntor SIRIUS estão trocados. A mensagem deve ser confirmada pelo utilizador no módulo
lógico LOGO!
Querendo testar novamente o comando do portão rolante em funcionamento normal, deve conectar corretamente as fases no disjuntor SIRIUS.
Demonstração em direto
Micro Automation Set 9 ID-artigo 21693483
Testar o comando do portão rolante – com bloqueamento de acesso através da função de calendário
Provocar um bloqueamento de acesso no módulo lógico LOGO!
Tabela 5-13
Nº Descrição Observação
Assegure-se que o módulo lógico
LOGO! é alimentado com corrente.
1. V2.0 18.05.2005 26/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
2. Regule as horas entre 22:00 e 06:00 horas ou o dia da semana para sábado ou domingo.
Etapa Tecla Função
1 Exit 2 Menu 3 x2 Selecionar "Set" 4 Confirmar “Set" 5 Confirmar "Clock" 6 Confirmar “Set Clock" 7 Introduzir nova hora e data 8 Confirmar entrada 9 x2 Run Mode
Antes de poder testar as funções seguintes, é necessário ter feito o tratamento da tabela anterior. Iniciar o comando do portão rolante com bloqueamento de acesso:
Tabela 5-14 Nº Esc OK OK OK OK Esc
Ação Função Observação
O portão rolante não será aberto. O módulo lógico
LOGO! bloqueia o motor
pois a data/hora atual não corresponde aos horários definidos de serviço.
Um portão rolante aberto também pode ser fechado sem comutador de chave fora dos horários de serviço.
Acionar brevemente a chave para abertura do portão rolante.
1.
2. Acionar o comutador de chave para desativar a função de calendário.
A função de calendário será ignorada. Assim o portão rolante deixa-se abrir.
3. Fora dos horários de serviço definidos no
módulo lógico LOGO! é
emitida uma mensagem de sistema.
Enquanto esta mensagem estiver ativa, o portão rolante permanece bloqueado devido à hora/data. Esta mensagem não necessita ser confirm.
Querendo testar novamente o comando do portão rolante em funcionamento normal, deve reajustar a hora ou a data.
Dados técnicos
Micro Automation Set 9 ID-artigo 21693483
V2.0 18.05.2005 27/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc
6 Dados
técnicos
Módulo lógico LOGO!
Tabela 6-1
Critério Dados técnicos Nota adicional
Tensão de alimentação AC/DC 115/230 V Entradas digitais 8
Saídas digitais 4, relés Sem proteção de
curto-circuito, proteção externa necessária
Saídas dos relés – Carga indutiva máx.
3 A
– Carga ôhmica máx. 10 A
Dimensões (L x A x P) em
mm 72 x 90 x 55
Relé de supervisão SIRIUS
Tabela 6-2
Critério Dados técnicos Nota adicional
Tensão de serviço nominal Até 690 V Freqüência nominal 50/60 Hz
Histerese 1-20 V
Temporizador com retardo 0-20 s
Contator SIRIUS
Tabela 6-3
Critério Dados técnicos Nota adicional
Tensão de serviço nominal Até 690 V Corrente de serviço nominal Até 18 A Potência de serviço nominal Até 19 kW Freqüência nominal 50/60 Hz
Duração de vida 30 milhões de ciclos de manobras
Dados técnicos
Micro Automation Set 9 ID-artigo 21693483
V2.0 18.05.2005 28/28 C opyr ight © Si em ens AG 2 005 Al l r ights r e se rv ed Set0 9_D o cT ech_ V2-0_pt_ KaT. doc Disjuntor SIRIUS Tabela 6-4
Critério Dados técnicos Nota adicional
Tensão de serviço nominal Até 690 V Corrente de serviço nominal Até 12 A
Corrente de saída Regulável de 0,9 até 1,25 A Freqüência nominal 50/60
Duração de vida 100.000 ciclos de manobras
LOGO!Soft Comfort V5.0
Tabela 6-5
Critério Dados técnicos Nota adicional
Representação do programa Representação como plano das funções ou como plano dos contatos possível
Simulação sim sem hardware
Teste online sim com hardware conectado
Idiomas 6 idiomas (Alem., Ing., Fra., Esp., Ita., Port.)
Sistema operacional
necessário WIN98SE/ NT4.0/ME/2000/XP,MAC OS X,LINUX
Utilizável em todas as distribuições Linux com Java 2 SDK versão 1.3.1.
