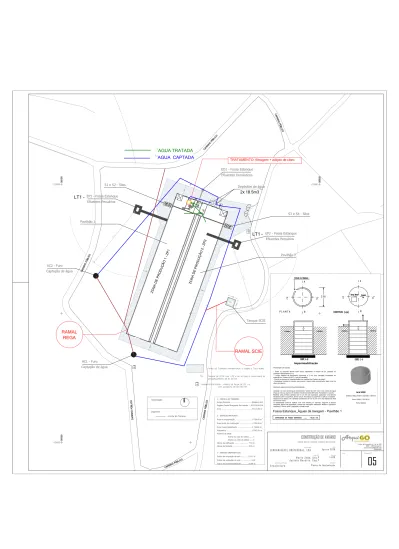

AGUA TRATADA AGUA CAPTADA. S1 e S2 - Silos Depósitos de água. 2x 18.5m3 EP1 - Fossa Estanque Efluentes Pecuários

(1)

05

Arquitetura - Engenharia - Gestão de Obra

Arqui

data escala desenho autor[s] Informação Prévia requerente

PINHAL BASTO | LUSINDE | PENALVA DO CASTELO

Ass: Desenho n.º:

113800 113800

113600

Legenda:

1 - PARCELA DE TERRENO:

Artigo Matricial ... (Rústico) 903 Registo Predial Rreguesia de Lusinde .... 913/20161216 Área ... 24 115.00 m

2 - EDIFÍCIO PROPOSTO

Área de implantação ... 4 704.68 m Área bruta de construção ... 4 704.68 m Área Impermeabilizada ... 4 748.66 m Volumetria ... 17 812.91 m Número de pisos:

Acima da cota de soleira ... 1 Abaixo da cota de soleira ... 0 Altura da edificação ... 7.53 m Altura da fachada ... 4.55 m 3 - ÍNDICES URBANÍSTICOS Índice de ocupação do solo ... 19.51 % Índice de utilização do solo ... 0.20 índice de impermeabilização ... 19.69 % - Limite do Terreno Orientação: 2 2 2 2 3 Faixa de Terreno pavimentada a saibro e Tout-venat

TQ

Tanque de SCIE com 1.25 m de altura e capacidade de TQ -

Hidrante Exterior - Marco de Água de 20 l/s com aconduta de DN 150 mm

armazenamento de 51.20 m3

5.00

Pavilhão 2 Pavilhão 1

EP1 - Fossa Estanque Efluentes Pecuários

EP2 - Fossa Estanque Efluentes Pecuários ED1 - Fossa Estanque

Efluentes Domésticos S3 e S4 - Silos S1 e S2 - Silos AC2 - Furo AC1 - Furo 50.0 0 50_.0 0 Captação de água Captação de água Depósitos de água Tanque SCIE 2.00 0.50

Fossa Estanque_Águas da lavagem - Pavilhão 1

0.50

Impermeabilização

Preparação do Suporte

- Todos os suportes devem estar duros, resistentes e isentos de pó, sujidade ou gorduras (descofrantes p.e.);

- Corrigir defeitos de planimetria superiores a 2 cm, com camadas sucessivas de material tipo "weber.dry KG" (1 cm por camada);

- Encher os buracos e irregularidades com material tipo "weber.rep basic"; - Humedecer sempre o suporte, pelo menos 3 horas antes da aplicação, bem como na altura da mesma.

Aplicação argamassa de impermeabilização

Amassar um saco de 25 kg de material tipo "weber.dry KG" com 3,5 a 4 litros de água limpa, à mão ou usando um batedor mecânico lento (500 rpm). Humedecer o suporte. Realizar uma primeira camada com 2 a 5 mm de espessura, passando uma talocha denteada sobre a superfície. Deixar secar, humedecer a superfície, e aplicar a restante espessura de reboco, em camadas sucessivas de 5 a 10 mm com uma espessura final mínima de 10mm.

O acabamento pode-se realizar com uma talocha ou esponja, segundo a textura desejada, depois de aguardado o tempo de maturação adequado. Molhar a superfície acabada, 6 horas após a aplicação, durante 4 dias

TRATAMENTO: filtragem + adiçao de cloro

´´AGUA TRATADA ´´AGUA CAPTADA RAMAL REGA RAMAL SCIE 2x 18.5m3 LT1 - LT1 - ZO NA DE PR OD UÇ ÃO 2 - ZP2 ZO NA DE PR OD UÇ ÃO 1 - ZP1

(2)

(3)

(4)

IV – RH CARATERIZAÇÃO DE LINHAS DE TRATAMENTO

Fossa de Efluentes Domésticos

Os efluentes domésticos, provenientes da área social, nomeadamente do balneário, são encaminhados por gravidade através conduta PVC de 120mm para uma fossa estanque de 2.0 m3 de capacidade (localização em desenho anexo). Atingida capacidade de ¾ da fossa

(inspeção visual), é solicitada a recolha e os efluentes são encaminhados preferencialmente pela entidade gestora (CM Penalva do Castelo) para ETAR depois de caraterizados conforme condição imposta (declaração de aceitação e condições em anexo).

A fossa é constituída por anéis de betão, impermeabilizada pelo interior.

Os efluentes domésticos ali armazenados consideram-se típicos, pois provêm de utilização típica em áreas de sanitários: duche, sanita, lavatório.

Fossas de Efluentes Pecuários –

Os efluentes resultantes da lavagem das áreas de produção com máquina de alta pressão, são encaminhados por conduta em PVC de 120 mm para 2 fossas estanques (uma por cada zona de produção, com 10.0m3 de capacidade cada. Atingidos ¾ da capacidade (inspeção visual após cada lavagem das ZP) os efluentes pecuários/chorumes são removidos com cisterna e aplicados em fertirrega de castanheiros. As fossas são constituídas por anéis de betão, impermeabilizadas pelo interior.

Os efluentes ali armazenados são efluentes pecuários típicos, constituídos por mistura de água, material de camas (serrim ou fita de madeira) e excreta animal (fezes urina).

(5)

IV Recursos Hídricos

Medidas para redução dos consumos de água através de processos de reutilização ou recirculação de águas residuais

Reutilização de águas residuais – as águas residuais resultantes das lavagens das àreas de produção – chorume – é reutilizado para fertirrega conforme PGEP.

A redução, por adoção da MTD, só é possivel ser feita por via de redução do consumo

destinado ás lavagens, e redução do desperdício no abastecimento às aves. Da seguinte forma: - A limpeza a seco dos aviários instalações e dos equipamentos com aparelhos de alta pressão depois de cada ciclo de produção.

- Utilização de bebedouros periódicamente calibrados para evitar derrames; - Registo do consumo de água através de contadores;

- Detecção e Reparação de fugas;

De referir ainda que as águas residuais doméstica sãoencaminhadas e tratadas em ETAR municipal e devolvidas ao meio hídrico.

(6)

IV Recursos Hídricos

Medidas de Racionalização dos Consumos de água

O consumo de água – o volume e a sua qualidade - é um fator de extrema relevância para todo o sistema produtivo da exploração, dado o seu peso no balanço económico e ambiental. Por isso a exploração está dotada de procedimentos e sistemas que minimizam as suas perdas . Tal como descrito no formulário as principais utilizações da água são para abeberamento dos frangos de carne, lavagem de instalações, controlo de humidade do ambiente interior, sistema de comate a incêndios e também consumo humano.

As redes de abastecimento foram projetadas com materiais e equipamentos que asseguram a manutenção de qualidade, minimizam as perdas por um longo periodo de vida útil.

Estão instalados um contadores com totalizador por forma a permitir o registo e controlo de consumos.

A exploração estará dotada de sistema centralizado de comando, controlo e registo de diversas variáveis incluindo os consumos de água. Com este recurso é possivel monitorizar e avaliar os perfis de consumo e identificar, p.e., possiveis fugas.

O abeberamento das aves é feito com recurso a pipetas minimizadoras de perdas. As pipetas são ajustadas em altura e o seu caudal deve ser regulado de forma a minimizar perdas por derrame. A temperatura e humidade dos pavilhões é mantida constante por forma a manter um ambiente controlado e dentro dos intervalos de conforto, evitando, p.e., que as aves consumam água em excesso.

A limpeza dos pavilhões (remoção das camas) é feita de forma a minimizar a uso de água nas lavagens, removendo a máxima quantidade possível de estrume a seco.

As lavagens são realizadas com recurso a sistemas alta pressão por forma a reduzir consumos e aumentar eficiência de lavagem.

(7)

Documento n.º: REQ_CPT_488640 Submissão: 2020/11/09

Requerimento: Captação de água

Identificação

Dados de perfil

Código APA APA06721143

País Portugal

Número de Identificação Fiscal 515193917

Pessoa singular |_|

Nome/Denominação Social LENDAMIGAVEL UNIPESSOAL LDA

Idioma Português

Email [email protected]

Morada RUA CRUZ DE PEDRA N 16, RORIZ

Localidade PINDO

Código Postal 3550-252

Concelho Penalva do Castelo

Telefones (fixo e telemóvel) 917149559

Obrigação de correcção de Dados de Perfil |_|

Dados para correspondência

Destinatário LENDAMIGAVEL UNIPESSOAL LDA

Código Postal (XXXX-XXX) 3550-252

País Portugal

Localização

Designação da captação AC1 A007685.2020.RH4A-T1

Tipo de captação Subterrânea

Tipo de infraestrutura Furo vertical

Prédio/Parcela Pinhal Basto

Dominialidade Domínio Hídrico Privado

Nut III - Concelho - Freguesia Dão-Lafões / Penalva do Castelo / Lusinde

Longitude -7.717155

Latitude 40.691340

(8)

Caracterização

Uso Particular

Captação de água já existente |X|

Situação da captação Principal

Perfuração:

Método Rotopercussão

Profundidade (m) 100.0

Diâmetro máximo (mm) 180.0

Profundidade do sistema de extração (m) 90.0

Cimentação anular até à profundidade de (m) 16.0

Nº ralos 1

Localização dos ralos (m) 22-85

Revestimento:

Tipo PVC

Diâmetro máximo da coluna (mm) 140.0

Regime de exploração:

Tipo de equipamento de extração Bomba elétrica submersível

Energia Elétrica

Potência do sistema de extração (cv) 2.0

Caudal máximo instântaneo (l/s) 0.300

Volume máximo anual (m3) 6000.0

Mês de maior consumo agosto

Volume máximo mensal - mês de maior

consumo (m3) 500

Nº horas/dia em extração 17

Nº dias/mês em extração 30

Nº meses/ano em extração 12

(9)

Finalidades

Consumo Humano

Nº pessoas a abastecer 2

Nº habitações a abastecer 0

Destino das águas residuais Ligação à rede pública

O local é servido por rede pública de

abastecimento de água |_|

Vai ser promovido tratamento à água captada |X|

Tipo de tratamento Filtragem e adiçao de cloro

Rega

Área total a regar (ha) 1.0000

Área atual a regar (ha) 0.0000

Área a regar no horizonte de projeto (ha) 1.0000

Vai ser promovido tratamento à água captada |_|

Outras origens de água para rega Outra

Reutilização da água |X|

Finalidade da reutilização Fertirrega com volume de águas de lavagem de áreas de produção - Chorumes

Finalidade da rega Finalidade da rega Agrícola

Especificação das culturas

Tipo de cultura Tipo de rega

Pomar Manual

Atividade Pecuária

Tipo de actividade pecuária Produção

REAP (Classe de atividade) Classe 1

CAE Principal 01470 : Avicultura

CAE Secundária

Quantidade de efluentes pecuários produzidos 49m3

Destino dos efluentes pecuários produzidos Fertirrega de castanheiros na mesma parcela de implantação do aviário

Animal de espécie pecuária Ave

Capacidade de exploração (cabeças normais) 504

Existem outras origens de água |_|

Atividades de outro tipo

Utilização para abastecimento de Sistema de Combate a incêndios em Edificios - tanque de 16m3. Dentro da atividade pecuária, além do abeberamento animal a água servirá para os sistemas de aquecimento e arrefecimento das zonas de produção.

(10)

Anexos

Anexo 1 Documento de identificação

4. Certidão Registo Predial.pdf

3. Certidão Permanente Comercial.pdf

Anexo 3 Declaração

Declaração, ausência rede de água e esgotos - Lendamigável.pdf

Anexo 4 Licença / Comprovativo

TURH furo 1.pdf

Anexo 5 Memória Descritiva

MEMÓRIA DESCRITIVA UTILIZAÇÃO DE RECURSOS HÍDRICOS.pdf

Anexo 6 Planta de localização

Enquadramento carta militar e distância a ptos sensiveis.pdf

Implantação Aviário captações.pdf

Anexo 8 Parecer

Relatório para Processo 450.10.02.02.008069. 2020.RH4A_.pdf

(11)

Localização

(12)

Documento n.º: REQ_CPT_488713 Submissão: 2020/11/09

Requerimento: Captação de água

Identificação

Dados de perfil

Código APA APA06721143

País Portugal

Número de Identificação Fiscal 515193917

Pessoa singular |_|

Nome/Denominação Social LENDAMIGAVEL UNIPESSOAL LDA

Idioma Português

Código Postal 3550-252

Telefones (fixo e telemóvel) 917149559

Obrigação de correcção de Dados de Perfil |_|

Dados para correspondência

Destinatário LENDAMIGAVEL UNIPESSOAL LDA

Código Postal (XXXX-XXX) 3550-252

País Portugal

Localização

Designação da captação AC2 - A007579.2020.RH4A-T1

Tipo de captação Subterrânea

Tipo de infraestrutura Furo vertical

Prédio/Parcela Pinhal Basto

Dominialidade Domínio Hídrico Privado

Nut III - Concelho - Freguesia Dão-Lafões / Penalva do Castelo / Lusinde

Longitude -7.717624

Latitude 40.691713

(13)

Caracterização

Uso Particular

Captação de água já existente |X|

Situação da captação Reforço

Perfuração:

Método Rotopercussão

Diâmetro máximo (mm) 180.0

Profundidade do sistema de extração (m) 90.0

Cimentação anular até à profundidade de (m) 16.0

Nº ralos 1

Localização dos ralos (m) 20;30

Revestimento:

Tipo PVC

Diâmetro máximo da coluna (mm) 140.0

Regime de exploração:

Tipo de equipamento de extração Bomba elétrica submersível

Energia Elétrica

Potência do sistema de extração (cv) 1.5

Caudal máximo instântaneo (l/s) 0.300

Mês de maior consumo agosto

Volume máximo mensal - mês de maior

consumo (m3) 500

Nº horas/dia em extração 20

Nº dias/mês em extração 30

Nº meses/ano em extração 12

(14)

Finalidades

Consumo Humano

Nº pessoas a abastecer 2

Nº habitações a abastecer 0

Destino das águas residuais Ligação à rede pública

O local é servido por rede pública de

abastecimento de água |_|

Rega

Área total a regar (ha) 1.0000

Área atual a regar (ha) 0.0000

Área a regar no horizonte de projeto (ha) 1.0000

Vai ser promovido tratamento à água captada |_|

Outras origens de água para rega Outra

Reutilização da água |X|

Finalidade da reutilização Valorização agricola - Fertirrega de Castanheiros

Finalidade da rega Finalidade da rega Agrícola

Especificação das culturas

Tipo de cultura Tipo de rega

Pomar Manual

Atividade Pecuária

Tipo de actividade pecuária Produção

REAP (Classe de atividade) Classe 1

CAE Principal 01470 : Avicultura

Quantidade de efluentes pecuários produzidos 49

Destino dos efluentes pecuários produzidos Fertirrega de castanheiros

Animal de espécie pecuária Ave

Capacidade de exploração (cabeças normais) 504

Existem outras origens de água |_|

Atividades de outro tipo

A água captada também terá coo finalidade o Sistema de Combate a incêndios no aviário.

(15)

Anexos

4. Certidão Registo Predial.pdf

CertidaoPermanente-PA-2087-10124-181106-000903 - Lendamigável.pdf

Anexo 3 Memória Descritiva

MEMÓRIA DESCRITIVA UTILIZAÇÃO DE RECURSOS HÍDRICOS.pdf

Implantação Aviário captações.pdf

Localização furos e aviário.pdf

Anexo 6 Licença / Comprovativo

TURH furo 2.pdf

Anexo 7 Parecer

Relatório para Processo 450.10.02.02.008449. 2020.RH4A_.pdf

Anexo 8 Declaração

Declaração, ausência rede de água e esgotos - Lendamigável.pdf

(16)

Localização
