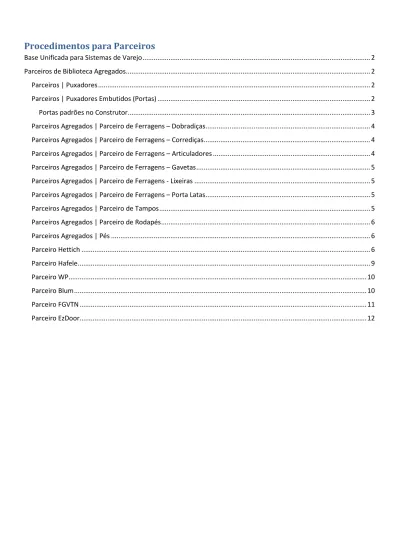

Procedimentos para Parceiros
Base Unificada para Sistemas de Varejo ... 2
Parceiros de Biblioteca Agregados ... 2
Parceiros | Puxadores ... 2
Parceiros | Puxadores Embutidos (Portas) ... 2
Portas padrões no Construtor ... 3
Parceiros Agregados | Parceiro de Ferragens – Dobradiças ... 4
Parceiros Agregados | Parceiro de Ferragens – Corrediças ... 4
Parceiros Agregados | Parceiro de Ferragens – Articuladores ... 4
Parceiros Agregados | Parceiro de Ferragens – Gavetas ... 5
Parceiros Agregados | Parceiro de Ferragens - Lixeiras ... 5
Parceiros Agregados | Parceiro de Ferragens – Porta Latas ... 5
Parceiros Agregados | Parceiro de Tampos ... 5
Parceiros Agregados | Parceiro de Rodapés ... 6
Parceiros Agregados | Pés ... 6 Parceiro Hettich ... 6 Parceiro Hafele ... 9 Parceiro WP... 10 Parceiro Blum ... 10 Parceiro FGVTN ... 11 Parceiro EzDoor ... 12
Base Unificada para Sistemas de Varejo
A
base unificada para sistemas de varejo
suporta a personalização de parceiros de modulação a partir do uso de tags. As tags na base de varejo se comportam como um tipo de agregado. Atualmente, há dois tipos de tags suportadas: Aggregatetag e Aggregatetags. Aggregatetag nada mais é que um aggregate, ou seja, um agregado comum que é referenciado por uma tag ao invés de uma entidade. Aggregatetags é uma ou mais opções de agregado, adicionado a um aggregate, que é apresentada como opção de Modelos.Parceiros de Biblioteca Agregados
Todo e qualquer parceiro que tenha agregados na modulação, obrigatoriamente, deve ter as respectivas tags cadastradas. Os agregados são criados somente através delas. A inclusão de um agregado tag (aggregatetag) depende de manutenção na base unificada para os sistemas de varejo. Contate com os responsáveis pelo sistema unificado para verificar como proceder, inclusive para definir estimativas para orçamentos.
Para os itens agregados existentes, basta adicionar as tags nas bibliotecas dos parceiros. A seguir, as tags criadas são listadas.
Parceiros | Puxadores
São fabricantes de puxadores, não embutidos, usados como modelo formato.
Estes parceiros devem ser cadastrados na biblioteca do Promob, obrigatoriamente, conforme apresentação abaixo. A tag “puxadores_par” já está cadastrada no grupo Puxadores Parceiros > Parceiros. Logo, não é necessário cadastrar nenhuma tag.
Parceiros | Puxadores Embutidos (Portas)
São fabricantes de portas ou de puxadores embutidos, que tecnicamente no Promob são modelos formato de porta. No grupo Parceiros (Parceiro Portas > Portas/Frentes Cozinhas > Basculante > Parceiros > Madeira) deve ser cadastrada a tag correspondente ao grupo de portas. São elas:
Biblioteca de Cozinhas:
Para portas despenseiros: coz_frentes_desp_parceiro Para portas inferiores: coz_frentes_bal_parceiro Para portas superiores: coz_frentes_sup_parceiro Para portas basculantes: coz_frentes_basc_parceiro Para frentes gavetas: coz_frentes_gav_parceiro
Biblioteca de Banheiros:
Para portas inferiores: ban_frentes_bal_parceiro Para portas superiores: ban_frentes_sup_parceiro
Para frentes gaveteiros: ban_frentes_gav_parceiro Para portas curvas: ban_frentes_curv_parceiro Para portas curvas 1P: ban_frentes_curv1p_parceiro Para portas côncavas: ban_frentes_conc_parceiro Para portas côncavas 1P: ban_frentes_conc1p_parceiro Para portas cantoneiras: ban_frentes_cant_parceiro
Biblioteca de Dormitórios:
Para portas armários: dor_frentes_arm_parceiro Para portas bancadas: dor_frentes_ban_parceiro Para portas superiores: dor_frentes_sup_parceiro Para portas basculantes: dor_frentes_basc_parceiro Para portas bifold 2P: dor_frentes_bif2_parceiro Para portas bifold 3P: dor_frentes_bif3_parceiro
Para frentes gavetas (externas): dor_frentes_gav_parceiro Para portas canto L: dor_frentes_arm_cant_l_parceiro Para portas canto bifold: dor_frentes_arm_bif_2fa_parceiro
Biblioteca de Escritórios:
Para portas inferiores: esc_frentes_bal_parceiro Para portas superiores: esc_frentes_sup_parceiro Para frentes gavetas: esc_frentes_gav_parceiro Para portas basculantes: esc_frentes_basc_parceiro
Biblioteca de Salas:
Para portas inferiores: sal_frentes_bal_parceiro Para portas basculantes: sal_frentes_basc_parceiro Para frentes gavetas: sal_frentes_gav_parceiro
Portas padrões no Construtor
Cozinhas:
<TagDefinition Id="construtor_balcoes_frentes" IsVisible="False" /> <TagDefinition Id="construtor_torres" IsVisible="False" />
<TagDefinition Id="construtor_balcoes_frentes_basc" IsVisible="False" /> <TagDefinition Id="construtor_gaveteiros_frentes" IsVisible="False" /> <TagDefinition Id="construtor_superiores_frentes" IsVisible="False" /> <TagDefinition Id="construtor_superiores_frentes_basc" IsVisible="False" /> <TagDefinition Id="construtor_coz_gavetas" IsVisible="False" />
<TagDefinition Id="construtor_balcoes_frentes_2015" IsVisible="False" /> <TagDefinition Id="construtor_torres_2015" IsVisible="False" />
<TagDefinition Id="construtor_balcoes_frentes_basc_2015" IsVisible="False" /> <TagDefinition Id="construtor_gaveteiros_frentes_2015" IsVisible="False" /> <TagDefinition Id="construtor_superiores_frentes_2015" IsVisible="False" /> <TagDefinition Id="construtor_coz_gavetas_2015" IsVisible="False" />
Dormitórios:
<TagDefinition Id="construtor_armarios_frentes" IsVisible="False" /> <TagDefinition Id="construtor_bancadas" IsVisible="False" />
<TagDefinition Id="construtor_armarios_bif2" IsVisible="False" /> <TagDefinition Id="construtor_armarios_bif3" IsVisible="False" /> <TagDefinition Id="construtor_armarios_basc" IsVisible="False" /> <TagDefinition Id="construtor_armarios_frentes_gav" IsVisible="False" /> <TagDefinition Id="construtor_gavetas_int" IsVisible="False" />
<TagDefinition Id="construtor_gavetas_ext" IsVisible="False" />
<TagDefinition Id="construtor_armarios_frentes_2015" IsVisible="False" /> <TagDefinition Id="construtor_bancadas_2015" IsVisible="False" />
<TagDefinition Id="construtor_superiores_frentes_dor_2015" IsVisible="False" /> <TagDefinition Id="construtor_armarios_bif2_2015" IsVisible="False" />
<TagDefinition Id="construtor_armarios_bif3_2015" IsVisible="False" /> <TagDefinition Id="construtor_armarios_basc_2015" IsVisible="False" /> <TagDefinition Id="construtor_armarios_frentes_gav_2015" IsVisible="False" /> <TagDefinition Id="construtor_gavetas_int_2015" IsVisible="False" />
<TagDefinition Id="construtor_gavetas_ext_2015" IsVisible="False" /> Salas:
<TagDefinition Id="construtor_salas_frentes" IsVisible="False" /> <TagDefinition Id="construtor_sala_frentes_basc" IsVisible="False" /> <TagDefinition Id="construtor_gav_salas_frentes" IsVisible="False" /> <TagDefinition Id="construtor_sal_gavetas" IsVisible="False" />
<TagDefinition Id="construtor_salas_frentes_2015" IsVisible="False" /> <TagDefinition Id="construtor_sala_frentes_basc_2015" IsVisible="False" /> <TagDefinition Id="construtor_gav_salas_frentes_2015" IsVisible="False" /> <TagDefinition Id="construtor_sal_gavetas_2015" IsVisible="False" />
Parceiros Agregados | Parceiro de Ferragens – Dobradiças
A
base unificada para sistemas de varejo
possui agregada dobradiças chamadas de padrão, ou seja,
modelos genéricos. E, através de agregado tag (aggregatetag) disponibiliza as dobradiças dos parceiros: Hettich e FGVTN. As tags podem ser verificadas em cada parceiro.Parceiros Agregados | Parceiro de Ferragens – Corrediças
A
base unificada para sistemas de varejo
possui agregada corrediça chamadas de padrão, ou seja, modelos
genéricos. E, através de agregado tag (aggregatetag) disponibiliza as corrediças dos parceiros: Hettich e FGVTN. As tags podem ser verificadas em cada parceiro.Parceiros Agregados | Parceiro de Ferragens – Articuladores
A
base unificada para sistemas de varejo
possui agregados articuladores ou pistões, ou seja, modelos
genéricos. E, através de agregado tag (aggregatetag) disponibiliza os articuladores: Hafele.Parceiros Agregados | Parceiro de Ferragens – Gavetas
A
base unificada para sistemas de varejo
possui agregadas gavetas e gavetões chamados de padrão, ou
seja, modelos genéricos. E, através de agregado tag (aggregatetag) disponibiliza as gavetas e gavetões dos parceiros: Blum, Hettich, FGVTN, Ezdoor e Hafele. As tags podem ser verificadas em cada parceiro.Parceiros Agregados | Parceiro de Ferragens - Lixeiras
A
base unificada para sistemas de varejo
possui agregada uma única lixeira extraível, no módulo inferior
de Cozinhas para lixeira,
através de agregado tag (aggregatetag). Logo, caso seja necessário agregar uma lixeira extraível de um novo parceiro, cujas características sejam semelhantes, basta cadastrar a tag “lixeira_extraivel_parceiro” para o referido item na biblioteca do parceiro.Para cadastrar a lixeira corretamente na biblioteca do parceiro, recomendamos que verifique o cadastro do agregado lixeira_extraivel_parceiro no módulo para lixeira.
Parceiros Agregados | Parceiro de Ferragens – Porta Latas
A
base unificada para sistemas de varejo
possui agregado um único porta latas, no módulo inferior de
Cozinhas para porta latas, através de agregado tag (aggregatetag). Logo, caso seja necessário agregar um porta
latas de um novo parceiro, cujas características sejam semelhantes, basta cadastrar a tag “porta_latas_parceiro” para o referido item na biblioteca do parceiro.Para cadastrar a lixeira corretamente na biblioteca do parceiro, recomendamos que verifique o cadastro do agregado porta_latas_parceiro no módulo porta latas.
Parceiros Agregados | Parceiro de Tampos
A
base unificada para sistemas de varejo
possui tampos de parceiros agregados nos módulos inferiores de
Cozinhas, através de agregado tag (aggregatetag). Logo, caso seja necessário agregar tampos de um novo parceiro,
cujas características sejam semelhantes, basta cadastrar a(s) tag(s).Os tampos de cantos disponíveis como agregados tag são tampos com corte 45º, ou seja, duas partes compõem o tampo. O tampo com tag “tampo_parceiro_rec_dir” corresponde ao tampo com recorde ao lado direito, portanto o tampo agregado à esquerda do módulo. E o tampo com tag “tampo_parceiro_rec_esq” é o tampo agregado à direita do módulo.
Há tampo agregado com tags que insere apenas o tampo e outro que insere tampo com espelho:
Tampo:
tampo_parceiro2_rec_dir tampo_parceiro2_rec_esq tampo_parceiro2_reto
Tampo com Espelho:
tampo_parceiro_rec_dir tampo_parceiro_rec_esq tampo_parceiro_reto
Parceiros Agregados | Parceiro de Rodapés
A
base unificada para sistemas de varejo
possui rodapés de parceiros agregados nos módulos inferiores
de Cozinhas, através de agregado tag (aggregatetag). Logo, caso seja necessário agregar rodapés de um novo
parceiro, cujas características sejam semelhantes, basta cadastrar a(s) tag(s).Há rodapés agregado com tags de 100 e 150 mm de altura. Estes tem por característica o lateral sobrepondo o frontal, pois um terceiro componente de acabamento para este encontro é utilizado.
100 mm: rodape_100_lat_sob_parceiro rodape_100_frontal_parceiro Conectores: rodape_conector_100_parceiro 150 mm: rodape_150_lat_sob_parceiro rodape_150_frontal_parceiro Conectores: rodape_conector_150_parceiro
Parceiros Agregados | Pés
A
base unificada para sistemas de varejo
possui pés de parceiros agregados nos módulos inferiores de
Cozinhas, através de agregado tag (aggregatetag). Logo, caso seja necessário agregar rodapés de um novo parceiro,
cujas características sejam semelhantes, basta cadastrar a(s) tag(s).Há pés agregado com tags de 100 e 150 mm de altura.
100 mm:
pe_100_parceiro
150 mm:
pe_150_parceiro
Parceiro Hettich
A
base unificada para sistemas de varejo
possui parceiro Hettich agregado. Corrediças, Dobradiças,Articuladores e Gavetas estão agregados nos módulos de Cozinhas, através de agregado tag (aggregatetag). São tags:
Corrediças: het_cor
Divisores para Gaveta | Premium:
IT ORGA PREMIUM 263-288/441-520 o het_div_455
o het_div_457 IT ORGA PREMIUM 339-388/441-520 o het_div_458 IT ORGA PREMIUM 389-438/441-520 o het_div_459 IT ORGA PREMIUM 439-488/441-520 o het_div_460 IT ORGA PREMIUM 489-538/441-520 o het_div_461 IT ORGA PREMIUM 539-588/441-520 o het_div_462 IT ORGA PREMIUM 589-638/441-520 o het_div_463 IT ORGA PREMIUM 789-838/441-520 o het_div_464 IT ORGA PREMIUM 889-938/441-520 o het_div_465 IT ORGA PREMIUM 989-1038/441-520 o het_div_466 IT ORGA PREMIUM 1189-1238/441-520 o het_div_467
Divisores para Gaveta:
IT ORGA UM 389-438/441-520 o het_div_468 IT ORG UM 439-488/441-520 o het_div_469 IT ORGA UM 489-538/441-520 o het_div_470 IT ORGA UM 539-588/441-520 o het_div_471 IT ORGA UM 589-638/441-520 o het_div_472 IT ORGA UM 789-838/441-520 o het_div_473 IT ORGA UM 889-938/441-520 o het_div_474 IT ORGA UM 989-1038/441-520 o het_div_475 IT ORGA UM 1189-1238/441-520 o het_div_476 T ORGA TRES 789-938/441-520 o het_div_477 IT ORGA TRES 1189-1238/441-520 o het_div_478 IT ORGA CINCO 404-453/441-520 o het_div_480 IT ORGA CINCO 504-553/441-520
o het_div_481 IT ORGA CINCO 604-653/441-520 o het_div_482 Dobradiças: het_dobradicas Gavetas Externas: het_gav_alta het_gav_baixa Gavetas Internas: het_gav_int_alta het_gav_int_baixa Peças para Gavetas:
EASYS KIT 1 GAV ATE 900MM o het_pec_5152980009
EASYS KIT 1 GAV MAIOR QUE 900MM o het_pec_5152990004
EASYS KIT 2 GAV ATE 900MM o het_pec_5153000008
EASYS KIT 2 GAV MAIOR QUE 900MM o het_pec_5153010003
EASYS KIT 3 GAV ATE 900MM o het_pec_5153020009
EASYS KIT 3 GAV MAIOR QUE 900MM o het_pec_5153030004
EASYS KIT 4 GAVETAS ATE 900MM o het_pec_5153180006 Pistões: Lift HL 277-312 (9079595) o het_pis_9079595 Lift HL 313-342 (9079597) o het_pis_9079597 Lift HL 343-372 (9079598) o het_pis_9079598 Lift HL 373-402 (9079599) o het_pis_9079599 Lift HL 403-462 (9079600) o het_pis_9079600 Lift HK 276-720 (9079603) o het_pis_9079603 Lift HF 440-550 (9079605) o het_pis_9079605 Lift HF 551-610 (9079607)
o het_pis_9079607 Lift HF 611-700 (9079610) o het_pis_9079610 Lift HF 701-770 (9079614) o het_pis_9079614 Lift HF 771-925 (9079615) o het_pis_9079615 Lift HS 372-688 (9079617) o het_pis_9079617 Arquivo tags.definitions
Para Construtor de Armários (System\Tags\Tags.definitions) usar: o hett_pis_9079603
Parceiro Hafele
A base unificada para sistemas de varejo possui parceiro Hafele agregado. Articuladores e Gavetas estão
agregados nos módulos de Cozinhas, através de agregado tag (aggregatetag). São tags:Gavetas Alto Drawer o Hafele_smg_ald_iad o Hafele_smg_ald_adb o Hafele_smg_ald_ada Kesseböhmer Comfort o Hafele_ksb_com_car LeMans o Hafele_ksb_lem_461 o Hafele_ksb_lem_411 o Hafele_ksb_lem_799 Carousel o Hafele_ksb_car_fgl Convoy Premio o Hafele_ksb_con_cen_cce o Hafele_ksb_con_lav_cla o Hafele_ksb_con_pre_cpr Dispensa o Hafele_ksb_dis_da2 NR 15 o Hafele_ksb_por_540 Tandem o Hafele_ksb_tan_412 Articuladores Free Fold o Hafele_alt_ffo Free Flap o Hafele_alt_ffl
Duo Forte o Hafele_alt_duf_adf Duo Standard o Hafele_alt_dst_ads Maxi o Hafele_alt_max_cbs Free Swing o Hafele_alt_fsu_as1 Free Up o Hafele_alt_fup_ipa Arquivo tags.definitions
Para Construtor de Armários (System\Tags\Tags.definitions) usar: o Hafele_duo_standard_construtor
o Hafele_duo_forte_construtor o Hafele_maxi_construtor o Hafele_free_flap_construtor
Parceiro WP
A base unificada para sistemas de varejo possui parceiro WP Dupont Corian agregado. Tampos estão agregados
nos módulos de Cozinhas, através de agregado tag (aggregatetag). São tags: Tampos o wp_tam_cla o wp_tam_hyg o wp_tam_lie o wp_tam_mod o wp_tam_sli
Parceiro Blum
A base unificada para sistemas de varejo possui parceiro Blum agregado. Gavetas estão agregados nos módulos
de Cozinhas, através de agregado tag (aggregatetag). São as tags: Dormitórios | Metabox o Blum_dor_met_embutida o Blum_dor_met_baixa o Blum_dor_met_gavetao Dormitórios | Tandembox o blum_dor_tanbox_gav_gavAlta o blum_dor_tanbox_gav_gavBaixa o blum_dor_tanbox_gav_gavemb o blum_dor_tanbox_gav_gavembbaixa Cozinhas | Metabox o Blum_met_embutida o Blum_met_baixa o Blum_met_gavetao Cozinhas | Tandembox o blum_tandembox_gav_gavAlta o blum_tandembox_gav_gavBaixa o blum_tandembox_gav_gavemb o blum_tandembox_gav_gavembbaixa
o blum_tandembox_gav_gavpia Tandem o blum_tan_parc o blum_tan_pars o blum_tan_totc o blum_tan_tots Arquivo tags.definitions
Para Construtor de Armários (System\Tags\Tags.definitions). Usar: o blum_tan_parc o blum_tan_pars o blum_tan_totc o blum_tan_tots o blum_tanbox_gavemb_alta o blum_dor_tan_parc o blum_dor_tan_pars o blum_dor_tan_totc o blum_dor_tan_tots o blum_dor_tanbox_gavemb_alta o coz_blum_tanbx o coz_blum_tanalt o coz_blum_tanpia o coz_blum_cemb o coz_blum_metbx o coz_blum_metal o coz_blum_metal_emb o dor_blum_tanbx o dor_blum_tanalt o dor_blum_cemb o dor_blum_metbx o dor_blum_metal o dor_blum_metal_emb
Parceiro FGVTN
A base unificada para sistemas de varejo possui parceiro FGVTN agregado. Corrediças, Dobradiças e Gavetas
estão agregados nos módulos de Cozinhas, através de agregado tag (aggregatetag). São as tags:Corrediças: fgv_cor Dobradiças fgv_dob Dobradiças fgv_dob_1074 fgv_dob_bas Gaveta Avantbox fgv_gav_gav_1145
Gaveta Prime fgv_pri_1194 fgv_pri_1195 Gaveta Ten fgv_ten_1202 fgv_ten_1203 fgv_ten_1204 fgv_ten_1205
Parceiro EzDoor
A base unificada para sistemas de varejo possui parceiro Ezdoor agregado. Gavetas estão agregados nos
módulos de Cozinhas, através de agregado tag (aggregatetag). São as tags: Gavetas Europa o ezd_eur_gav_div_300 o ezd_eur_gav_div_dup o ezd_eur_gav_inj o ezd_eur_gav_lat_inj Ariane o ezd_ari_gav_alt o ezd_ari_gav_int o ezd_ari_gav_int_alt o ezd_ari_gav_sta o ezd_ari_gav_sta_alt o Ezd_gav_ari_sta Gavetas Supra o ezd_sup_gav_54 o ezd_sup_gav_86_bai
