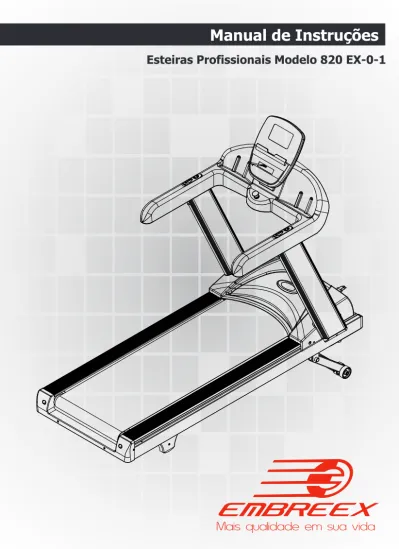

PREZADO CLIENTE ATENÇÃO. Manual Esteiras 820 EX

ÍNDICE

PREZADO CLIENTE

• Características das Esteiras 820 EX ... 3

• Montagem da Esteira ... 4

• Cuidados com a Instalação ... 6

• Cuidados com sua Esteira ... 6

• Utilização da esteira ... 6 e 7

• Alinhamento da lona ... 7

• O Painel ... 8

• Visor ... 9

• Operações do Painel ... 10

• Gráficos dos programas ... 10 e 11

• Instruções para operação ... 12 e 13

• Antes de contactar a assistência técnica ... 14

• Termo de Garantia Especial ... 15

ATENÇÃO

Parabéns pela escolha! Você acaba de adquirir um equipamento EMBREEX,

produzido dentro do mais rigoroso padrão de qualidade!

As Esteiras 820 EX fazem parte da Linha Profissional de esteiras eletrônicas

EMBREEX, produzidas com o que existe de mais moderno em tecnologia da

mecanoterapia, proporcionando ao usuário segurança, conforto e monitoramento

constante durante a prática dos exercícios.

Este manual é um guia prático de como utilizar a sua Esteira 820 EX. É indispensável seguir todas as instruções contidas neste manual para

assegurar o perfeito funcionamento de seu equipamento.

Ao abrir a embalagem você encontrará sua esteira 820 EX0-1 praticamente montada, faltando apenas algumas etapas:

A – Coloque o chassi montado (1) em piso plano e com aderência mínima para manter a estabilidade da máquina;

B – Retire a carenagem motora (2) desafrouxando os parafusos (3);

C – Conecte os cabos multivias (4) do chassi montado (1) e do corrimão lateral direito (5); D – Fixe o corrimão lateral direito (5) e o corrimão lateral esquerdo (6) com os parafusos (7); E – Monte novamente a carenagem motora (2) e fixe-a com os parafusos (3);

F – Conecte o cabo multivias (8) e acomode as sobras de fios dentro do corrimão lateral direito (5);

G – Monte o pegamão roto moldado (9) sobre os corrimãos laterais e fixe-o com os parafusos (10) e arruelas (11);

H – Conecte os cabos multívias (12) do pegamão roto moldado (9) e do painel (13);

I – Fixe o painel (13) com os parafusos (14) no pegamão roto moldado (9). NOTA: os parafusos (14) já vem fixados no painel;

J – Fixe a carenagem direita de acabamento do corrimão (15) e a carenagem esquerda de acabamento do corrimão (16) com os parafusos (17). NOTA: os parafusos (17) já vem fixados na estrutura do chassi;

Pronto seu equipamento está montado.

MONTAGEM DA ESTEIRA

Ítem Descrição Ítem Descrição

1 Chassi montado 10 Parafuso sextavado M6x25mm 2 Carenagem motora 11 Arruela lisa M6

3 Parafuso FCR 3,9x19mm 12 Cabos multivias - Conexão pegamão / painel 4 Cabos multivias -

Conexão chassi / corrimão

13 Painel 820

5 Corrimão lateral direito montado 14 Parafuso sextavado interno M8x20mm 6 Corrimão lateral esquerdo montado 15 Carenagem direita de acabamento do corrimão 7 Parafuso sextavado interno M8x20mm 16 Carenagem esquerda de acabamento do corrimão 8 Cabos multivias -

Conexão corrimão / pegamão

17 Parafuso FCR 3,9x19mm 9 Pegamão roto moldado montado

DESENHO DE MONTAGEM

820

solicite solicite a instalação de uma tomada adequada por um eletricista qualificado.

a instalação de uma tomada adequada por um eletricista qualificado. onde

onde áá

- Certifique-se que o local de instalação da esteira é plano e que proporsione atrito suficiente para manter a estabilidade do equipamento.

- Certifique-se que o local de instalação da esteira é plano e que proporsione atrito suficiente para manter a estabilidade do equipamento.

- Lubrifique corretamente sua esteira para garantir seu bom funcionamento. Esteiras utilizadas por mais de 20 horas, devem ser lubrificadas com aproximadamente 15ml de lubrificante Embreex. Para lubrificar seu equipamento, utilize o cano condutor (consultar pág. 3) com o equipamento em funcionamento. O lubrificante Embreex pode ser adquirido na rede de postos autorizados Embreex.

A

B

C

UTILIZAÇÃO DA ESTEIRA

ALINHAMENTO DA CINTA

- Conecte o cabo de força na tomada, certificando-se da tensão que foi selecionada e com aterramento correto.

- Siga as instruções da pag. 09 para ligar e programar a esteira. - Suba pelas laterais da esteira para iniciar o exercício.

- Ao finalizar o exercício, reduza gradativamente a velocidade até que possa descer do equipamento com segurança.

- Para desligar a esteira pressione a tecla PARAR do painel.

Se a cinta estiver...

- desalinhada para direita: aperte o parafuso A ou afrouxe o parafuso B - desalinhada para esquerda: aperte o parafuso B ou afrouxe o parafuso A - frouxa: Aperte os parafusos A e B para esticá-la

NOTA:

Nunca tensione demasiadamente a cinta, pois você estará prejudicando o desempenho dos cilindros, além de encurtar a vida útil da cinta.

Para ação correta, afrouxe a cinta até começar a patinar. Começe a apertar os parafusos lentamente e por igual, até que a cinta pare de patinar.

O PAINEL

Painel Esteira 820 EX-1 Painel Esteira 820 EX-0

Existem no total 6 teclas sendo VELOCIDADE (SPEED) MAIS (+) E MENOS (-), ENTRAR (ENTER), INICIAR/PARAR (START/STOP), INCLINAR MAIS (INCLINE +) E INCLINAR MENOS (INCLINE -). O painel também possui 12 teclas de atalho, sendo 6 de velocidade e 6 de inclinação (EX-1) ou 6 de programas (EX-0)

VELOCIDADE MAIS (+): Seleciona ou incrementa os valores de PROGRAMAS (PROGRAM),

SEXO (SEX), TEMPO (TIME), ALTURA (HEIGHT), PESO (WEIGHT), CALORIAS (CALORIES), FREQUÊNCIA CARDÍACA PRETENDIDA (TARGET HEART RATE), IDADE (AGE), DISTÂNCIA (DIST).

VELOCIDADE MENOS (-): Seleciona ou decrementa os valores de PROGRAMAS

(PROGRAM), SEXO (SEX), TEMPO (TIME), ALTURA (HEIGHT), PESO (WEIGHT), CALORIAS (CALORIES), FREQUÊNCIA CARDÍACA PRETENDIDA (TARGET HEART RATE), IDADE (AGE), DISTÂNCIA (DISTANCE).

ENTRA (ENTER): Escolhe as funções dos PROGRAMAS (PROGRAM), SEXO (SEX),

TEMPO (TIME), ALTURA (HEIGHT), PESO (WEIGHT), CALORIAS (CALORIES), FREQUÊNCIA CARDÍACA PRETENDIDA (TARGET HEART RATE), IDADE (AGE), DISTÂNCIA (DISTANCE). A função escolhida irá piscar. Por favor observe que nem todas as funções podem ser selecionadas em todos os programas. As funções devem ser selecionadas de acordo com os tipos disponíveis em cada programa.

INICIAR/PARAR (START/STOP ou ST/SP): Inicia ou para o programa escolhido. Mantenha o

botão pressionado por 2 segundos para reiniciar o painel.

INCLINAR MAIS (INCLINE +) (EX-1): Pressione este botão para selecionar rapidamente a

função de inclinação, a cada pressionada do botão será selecionada o próximo grau de inclinação como programado 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15.

INCLINAR MENOS (INCLINE -) (EX-1): Pressione este botão para selecionar rapidamente a

função de inclinação, a cada pressionada do botão será selecionada o próximo grau de inclinação como programado 15, 14, 13, 12, 11, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1.

INICIAR (START): Indica que o programa selecionado iniciou.

PARAR (STOP): Indica que o programa selecionado foi parado ou terminou. Usuários são livres para alterar os programas e os valores das funções aplicadas.

PROGRAMA (PROGRAM): Indica qual programa foi selecionado, a seleção pode ser feita do PROGRAMA 1 (PROGRAM 1) até o PROGRAMA 59 (PROGRAM 59). NÍVEL (LEVEL): Indica o nível de velocidade selecionado, a seleção pode ser feita do

NÍVEL 1 (LEVEL 1) até o NÍVEL 16 (LEVEL 16).

GÊNERO: Indica o gênero selecionado MASCULINO (MALE) ou FEMININO (FEMALE).

TEMPO/ALTURA/PESO (TIME/HEIGHT/WEIGHT): Indica apenas TEMPO (TIME) ou ALTURA (HEIGHT) ou PESO (WEIGHT) dependendo do programa selecionado.

DISTÂNCIA/ODO/GORDURA % (DISTANCE/ODO/FAT % ou DIST/ODO/FAT %): Indica apenas o valor de DISTÂNCIA (DISTANCE) ou ODO (ODO) ou GORDURA % (FAT %) dependendo do programa selecionado.

VELOCIDADE (SPEED): Indica o valor da VELOCIDADE (SPEED).

CALORIAS/TAXA METABOLICA BASAL (CALORIES/BASAL METABOLIC RATE ou CAL/BMR): Indica apenas o valor das CALORIAS (CAL) ou da TAXA METABOLICA BASAL (BMR) dependendo do programa selecionado.

FREQUÊNCIA CARDÍACA PRETENDIDA/IDADE/INDICE DE MASSA CORPORAL (TARGET HEART RATE/AGE/BODY MASS INDEX ou TARGET H.R./AGE/BMI): Indica apenas o valor da FREQUÊNCIA CARDICA PRETENDIDA (TARGET H.R.) ou do INDICE DE MASSA CORPORAL (BMI) ou da IDADE (AGE) dependendo do programa selecionado.

FREQUÊNCIA CARDICA/ TIPO DE CORPO (HEART RATE/ BODY TYPE): Indica apenas o valor da FREQUÊNCIA CARDICA (HEART RATE) ou do TIPO DE CORPO (BODY TYPE) dependendo do programa selecionado.

PERFIS DE CARGA (LOADING PROFILES): Existem 10 colunas de barras de carga, e 16 barras em cada coluna. Cada coluna representa 3 minutos de exercício (sem a mudança do valor do TEMPO (TIME)), e cada barra representa 2 níveis de carga

Os valores calculados ou medidos pelo painel são apenas para exercícios, não devem ser considerados para questões médicas.

Seleção de Programas:

Existem 59 programas, 1 é um programa manual, 49 são programas pré-definidos, 1 programa para gordura corporal, 4 programas para controle de frequência cardíaca e 4 programas definidos pelo usuário.

Gráficos dos Programas:

Cada gráfico apresentado é um perfil de carga em cada intervalo (coluna). Com o valor do TEMPO contando progressivamente, cada intervalo se refere a 3 minutos, na qual todas as colunas somam 30 minutos. Com o valor do TEMPO contando regressivamente, cada intervalo assume o valor do TEMPO programado, divido por 10. Por exemplo, se o tempo programado é de 40 minutos, cada intervalo será 40 minutos divido por 10 (40/10=4), por tanto cada intervalo representa 4 minutos de exercício. Os gráficos a seguir contemplam todos os perfis do painel.

OPERAÇÕES DO PAINEL

Valores Alcance Contagem Reg. Pré Config. Aumento/Dimin.

PROGRAMA 1 ~ 59 59 ~ 1 1 1

VELOCIDADE 1 ~ 20km/h 20 ~ 1km/h N/A 0.2 GÊNERO Masculino/Feminino N/A Masculino N/A TEMPO 0:00 ~ 99:59 99:00 ~ 0:00 0:00 1:00 ALTURA 110.0 ~ 199.5 199.5 ~ 110.0 175.0 0.5 PESO 10.0 ~ 199.8 199.8 ~ 10.0 70.0 0.2 DISTÂNCIA 0.0 ~ 999.0 999.0 ~ 1.0 0.0 1.0

CALORIA 30 ~ 300 300 ~ 30 100 10

FREQ. CARDÍACA ALVO 60 ~ 220 220 ~ 60 90 1

IDADE 10 ~ 99 99 ~ 10 30 1

PROGRAMA 1 (MANUAL)

PROGRAMA 2 ~ 50

P2 P3 P4 P5 P6 P7

GRÁFICOS DOS PROGRAMAS

P50 BODY FAT FREQUÊNCIA CARDÍACA ALVO FREQUÊNCIA CARDÍACA 60%

FREQUÊNCIA CARDÍACA 75% FREQUÊNCIA CARDÍACA 85% DEFINIDO PELO USUÁRIO 1

DEFINIDO PELO USUÁRIO 4 DEFINIDO PELO USUÁRIO 3

Tipos de Corpo

Existem 9 tipos de corpo divididos de acordo com a porcentagem (%) calculada de gordura. I. Tipo 1: 5% a 9% II. Tipo 2: 10% a 14% III. Tipo 3: 15% a 19% IV. Tipo 4: 20% a 24% V. Tipo 5: 25% a 29% VI. Tipo 6: 30% a 34% VII. Tipo 7: 35% a 39% VIII. Tipo 8: 40% a 44% IX. Tipo 9: 45% a 50%

BMR: Taxa Metabólica Basal BMI: Índice de Massa Corporal

Exercitar com um objetivo especifico:

1. Controle de TEMPO: Define um período de tempo para o exercício. 2. Controle de DISTÂNCIA: Define uma distância para o exercício.

3. Controle de GORDURA CORPORAL: O painel define diferentes programas para pessoas diferentes com proporções de gordura diferentes.

4. Controle de CALORIAS: Define um valor de calorias para queimar.

5. Controle de FREQUÊNCIA CARDIACA: Permite que o usuário se exercite em uma faixa de batimentos cárdicos segura.

Taxa de Frequência Cardíaca

O conjunto de sensores de frequência cardíaca é composto por 2 sensores, um em cada lado. Cada sensor contém duas peças de metal. A maneira correta para que o painel detecte sua frequência cardíaca, é segurar gentilmente os dois sensores, um em cada mão. Com bons sinais sendo captados pelos sensores, o símbolo de coração aparará na área FREQUÊNCIA CARDIACA/TIPO DE CORPO (HEART RATE/BODY TYPE). O símbolo piscará.

Programa Manual

O programa 1 é um programa manual. Pressione a tecla ENTRAR (ENTER) para selecionar TEMPO (TIME), DISTÂNCIA (DIST), CALORIAS (CALORIES) e IDADE (AGE). Então pressione + ou -para ajustar os valores. O nível padrão de carga é 1. Após, pressione INICIAR/PARAR (START/STOP) para iniciar o exercício, por favor aplique apropriadamente o monitor cardíaco.

Usuários podem se exercitar em qualquer nível desejado (pressionando + ou - durante o exercício). Com a IDADE (AGE) definida pelo usuário, o painel fará a sugestão de uma FREQUÊNCIA CARDIACA PRETENDIDA para o exercício. Por tanto se a frequência cárdica detectada é igual ou maior do que a FREQUÊNCIA CARDIACA ALVO, o valor da FREQUÊNCIA CARDIACA piscará. Por favor observe que isso é um aviso para que o usuário diminua a velocidade do exercício.

INSTRUÇÕES PARA OPERAÇÃO

OPERAÇÕES DO PAINEL

INSTRUÇÕES PARA OPERAÇÃO

Programas Pré-Definidos

Do PROGRAMA 2 até PROGRAMA 50 são programas pré-definidos. Pressione a tecla ENTRAR (ENTER) para selecionar TEMPO (TIME), DISTÂNCIA (DIST), CALORIAS (CALORIES) e IDADE (AGE). Então pressione + ou - para ajustar os valores. Os usuários podem se exercitar em diferentes níveis de carga em intervalos diferentes como os gráficos mostram. Após, pressione INICIAR/PARAR (START/STOP) para iniciar o exercício, por favor aplique apropriadamente o monitor cardíaco.Usuários podem se exercitar em qualquer nível desejado (pressionando + ou -durante o exercício). Com a IDADE (AGE) definida pelo usuário, o painel fará a sugestão de uma FREQUÊNCIA CARDIACA PRETENDIDA para o exercício. Por tanto se a frequência cárdica detectada é igual ou maior do que a FREQUÊNCIA CARDIACA PRETENDIDA, o valor da FREQUÊNCIA CARDIACA piscará. Por favor observe que isso é um aviso para que o usuário diminua a velocidade do exercício. Programa de Gordura Corporal

Este programa é desenvolvido para calcular a proporção de gordura corporal do usuário e desenvolver um programa com perfis de carga específicos para esses usuários. Com 9 tipos de tipos de corpos, o painel pode gerar 9 perfis diferente para cada tipo de corpo. Pressione ENTRAR (ENTER) para selecionar o GENERO (SEX), ALTURA (HEIGHT), PESO (WEIGHT) e IDADE (AGE). Então pressione + ou -para ajustar os valores.Após, pressione INICIAR/PARAR (START/STOP) para iniciar o cálculo de gordura corporal, por favor aplique apropriadamente o monitor cardíaco. Se o sensor não conseguir captar nenhum sinal, uma mensagem de erro “E4” aparecerá no mostrador do perfil. Se ocorrer esse erro, pressione INICIAR/PARAR (START/STOP), para calcular novamente. Quando o cálculo ocorrer com sucesso, os valores de GORDURA %(FAT %), BMR, BMI, TIPO DE CORPO e o perfil de exercício aparecerão. Para iniciar o exercício pressione INICIAR/PARAR (START/STOP). O perfil mostrado no painel é desenvolvido especificamente para o seu tipo de corpo.

Programas de Controle de Frequência Cardíaca

Nesses programas, o painel irá ajustar o nível de carga de acordo com a frequência cardíaca detectada. Por exemplo, o nível de velocidade pode aumentar se a frequência cardíaca detectada for menor do que a FREQUÊNCIA CARDIACA PRETENDIDA. Por conta disso a frequência cardíaca do usuário será ajustada para próximo da FREQUÊNCIA CARDIACA PRETENDIDA, com uma variação de +5 ou -5 da FREQUÊNCIA CARDIACA PRETENDIDA.

Programas Definidos pelo Usuário

Usuários são livres para editar os valores de TEMPO (TIME), DISTÂNCIA (DISTANCE), CALORIAS (CALORIES), IDADE (AGE) e o nível de velocidade nos 10 intervalos. Após, pressione INICIAR/PARAR (START/STOP) para iniciar o cálculo de gordura corporal, por favor aplique apropriadamente o monitor cardíaco. Usuários também podem alterar a carga de exercícios durante a execução do mesmo pressionando + ou -para ajustar os valores, essas mudanças não afetam programas salvos na memória, que foram definidos pelo usuário. Informando a idade o painel poderá sugerir a FREQUÊNCIA CARDIACA PRETENDIDA para o exercício. Por tanto se a frequência cárdica detectada é igual ou maior do que a FREQUÊNCIA CARDIACA PRETENDIDA, o valor da FREQUÊNCIA CARDIACA piscará. Por favor observe que isso é um aviso para que o usuário diminua a velocidade ou carga de exercício.

A esteira desligou-se repentinamente O sensor de batimentos cardíacos não funciona (Grip Pulse) Cinta patina

A sua esteira poderá eventualmente apresentar alguma anomalia, que

poderá ser facilmente resolvida por você mesmo:

1. Conecte o cabo de força 2. Ligue o disjuntor

3. Verifique se a chave de segurança está encaixada corretamente

4. Aperte a tecla LIGAR

5. Checar conexão do cabo multivias

1. Lubrifique a cinta conforme instrução na sessão CUIDADOS COM SUA ESTEIRA

2. Verifique se a tomada onde a esteira está sendo conectada é compatível com a potência consumida (lembre-se que um motor de 2,2 CV está sendo adicionado). Instalações inadequadas podem provocar quedas de tensão e conseqüentemente, o desligamento da esteira. Em caso de dúvida, chame um eletricista para realizar a verificação

1. Ambas as mãos devem estar sobre os sensores

1. Ajuste a cinta conforme explicação na sessão ALINHAMENTO DA CINTA

1. Cabo de força desconectado. 2. O disjuntor está desligado. 3. Chave de segurança desencaixada. 4. Velocidade zerada.

5. Cabo multivias não conectado.

1. Falta de lubrificação 2. Rede elétrica não compatível

1. Apenas uma mão sobre os sensores

1. Cinta frouxa

Anomalias Prováveis Causas Soluções
