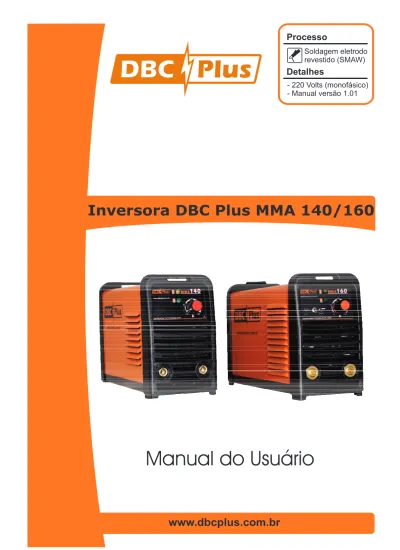

Manual do Usuário. Inversora DBC Plus MMA 140/ Processo. Detalhes. Soldagem eletrodo revestido (SMAW)

Manual do Usuário

Inversora DBC Plus MMA 140/160

Processo

Detalhes

Soldagem eletrodo

revestido (SMAW)

- 220 Volts (monofásico)

- Manual versão 1.01

www.dbcplus.com.br

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

Parabéns, você acaba de adquirir uma INVERSORA

DBC Plus MMA 140/160, que é fabricada com o que

existe de melhor em tecnologia de Fontes de Soldagem.

Índice

Conteúdo

Imagens

1) Breve histórico das inversoras

2) Componentes deste equipamento

3) Características técnicas

4) Instalação básica da inversora

5) Conectando o cabo do porto eletrodo e do terra

6) Soldando

7) Faixas de corrente e tensão para utilização de eletrodos

8) Opção TIG com tocha seca

9) Manutenção

10) Observações de segurança

Imagem 1 - Maleta de alumínio acompanha os modelos Premium

Imagem 2 - Planta do circuito elétrico da máquina de solda

Imagem 3 - Painel frontal e traseiro da inversora

Imagem 4 - Detalhe do painel frontal da inversora

Imagem 5 - Acessórios que acompanham a inversora

Imagem 6 - Seleção da função TIG tocha seca

página

2

3

3

4

6

7

7

7

7

8

8

2

4

5

5

6

7

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

Componentes deste Equipamento

Breve Histórico

As fontes de soldagem tipo inversoras surgiram no início dos anos

1980 no mercado internacional. Basicamente elas pegam a energia

elétrica nas frequências de 50HZ/60HZ, invertem para alta frequência

(acima de 100 Hz) por um retificador IGBT, baixam a voltagem na corrente

retificada e, através de um processo chamado PWM (em português:

Modulação por largura de pulso), geram uma corrente extremamente

estável e poderosa, com um equipamento de dimensões extremamente

reduzidas, com baixíssimo consumo de energia elétrica e sem barulho

eletromagnético. Estas são as principais características de uma Inversora

DBC Plus MMA 140/160. Não é à toa que elas são consideradas uma

revolução no mundo da soldagem.

As inversoras DBC Plus MMA 140/160, foram projetadas para:

- terem altíssima qualidade;

- arco de solda extremamente estável;

- facilidade dos controles;

- baixíssimo consumo de energia;

- uso continuo;

- muito leves (menos de 5,0 kg);

- perfeita para trabalhos em lugares altos, externos e de difícil acesso;

- fácil instalação e uso.

Importante: em nome de sua segurança e durabilidade do seu

equipamento, sugerimos ler este manual com atenção antes de iniciar sua

utilização. Em caso de dúvida entre com em contato com nossos técnicos

pelo fone (15) 3363-2020 e solicite orientação.

Ÿ

Ÿ

Ÿ

Ÿ

Ÿ

Máquina de Solda;

Cabo terra com garra negativa e conector;

Cabo com porta eletrodo e conector;

Manual em português;

Maleta de alumínio (acompanha os modelos premium).

1

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

₄

Imagem 02 - Planta do circuito elétrico da máquina de solda.

Características Técnicas

Dados Primários

DBC Plus MMA 140

DBC Plus MMA 160

Voltagem (v)

Corrente Máxima (A)

Potência Nominal (KVA)

Corrente de Soldagem (A)

Tensão de Circuito Aberto (v)

Eficiência (%)

Cos Phi

Peso (Kg)

Dimensões (mm)

Norma

Classe de isolação

Grau de Proteção

Ciclo de Trabalho 60% (40 C)

Ciclo de Trabalho 100%

(40 C)

Monofásica AC 220V 15% 50/60 HZ

Operação com Eletrodos

+-3

27,9

6,0

30~140

56

85

0,7

4,7

290x120x198

EN 60974-1

B

IP 21

100 A / 25,6 volts

80 A / 24,3 volts

30,9

7,11

10~160

67

85

0,7

5,2

313x120x198

IEC 974-1

B

IP 21S

120 A / 26,4 volts

87,6 A / 23,5 volts

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

Imagem 03 - Painel frontal e traseiro da inversora

Imagem 04 - Detalhe do painel frontal da inversora

1) Conector positivo:

conecta o

2) Conector negativo:

conecta o

3) Potenciômetro (ajuste de potência

de 10 a 140 ou 160 Amps, dependendo

do modelo)

cabo terra (garra negativa);

cabo com o porta eletrodo;

4) Luz de Energia: indica

se está ligada

5) Luz de alerta de

temperatura

6) Cabo de força

7) Botão ON / OFF

8) Sistema de ventilação

forçada

1

₂

3

4

5

7

6

8

Painel Frontal

Painel Traseiro

3

4

5

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus

₆

Imagem 05 - Acessórios que acompanham a inversora

Instalação básica da inversora

Instalação básica da inversora

Ÿ

Ÿ

Ÿ

Ÿ

antes de ligar seu equipamento, confira se a tensão de sua rede coincide

com a tensão do equipamento. Na dúvida utilizar um voltímetro para

checar a tensão da rede;

checar se o equipamento está desligado (item 7, botão em OFF) para

prosseguir com a instalação;

ao utilizar extensões, confira se ela é suficiente para a distância em que

você utilizará o equipamento. Lembre-se de que extensões muito longas

ou com cabos muito finos, tendem a diminuir a voltagem em sua

e x t r e m i d a d e ,

p o d e n d o

f a z e r

c o m

q u e

a

m á q u i n a

não funcione direito. Em uma situação como esta, recomenda-se checar a

voltagem no final da extensão antes de ligar o equipamento, pois se a

voltagem variar flutuar mais do que 15%, você poderá ter problemas com a

soldagem ou até mesmo danificar a máquina;

é recomendável a instalação de um disjuntor de 20 amps na rede elétrica

como medida extra de proteção para o seu equipamento.

4

9) Cabo do porta eletrodo

10) Porta eletrodo

11) Conector do porta

eletrodo

12) Cabo terra

13) Garra negativa

14) Conector do cabo terra

9

10

11

12

13

14

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

Soldando

Conectando o cabo do porta eletrodo e do terra

Ÿ

Ÿ

Ÿ

Ÿ

regule no botão de ajuste de potência (3) da máquina a amperagem

desejada de acordo com o tipo de solda e eletrodo a ser utilizado.

aterre a peça a ser soldada com a garra negativa (13);

ligue seu equipamento no botão ON / OFF (7) que se encontra na parte

traseira da máquina;

seu equipamento está pronto para iniciar a soldagem.

Ÿ

Ÿ

instale o conector do porta eletrodo (11) no conector negativo (2) da

máquina, girando no sentido horário até travar.

instale o conector do cabo terra (14) no conector positivo (1) da máquina,

girando no sentido horário até travar.

Eletrodo

Diâmetro

Corrente

_{mínima (A)}

Corrente

_{máxima (A)}

Faixa de

_tensão

E 6010

E 6010

E 6013

E 6013

E 7018

E 7018

2,5

3,25

2,5

3,25

2,5

3,25

60

80

60

80

70

90

100

150

100

150

110

160

18-28

18-28

18-28

18-28

20-30

20-30

5

6

7

Corrente e tensão para utilização de eletrodos

Opção TIG com tocha seca

Ÿ

O modelo MMA 160 apresenta uma função adicional: TIG com tocha

seca. Para utilizar esta função, selecione a opção TIG na chave seletora do

painel frontal, conforme a imagem 06 abaixo:

8

Função

Inversora

Função

TIG tocha

seca

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus DBC Plus

DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus DBC DBC Plus Plus

Importador:

DBC Plus do Brasil Ltda

R. Laura Muller, 237 - Sala 204 - Centro

Itajaí - SC

Fone: (15) 3363-2020 Fax: (15) 3263-3707

Site: www.dbcplus.com.br

E-mail: contato@dbcplus.com.br

88301-400

Observações de segurança

Ÿ

Ÿ

Ÿ

Ÿ

Ÿ

em qualquer processo de soldagem é obrigatório o uso de EPIS para

proteção do soldador e de quem estiver perto da área de soldagem

(máscara de solda, blusões de soldador, luvas, cortinas de soldagem,

sapatos fechados, proteção auditiva, etc). Para maiores dúvidas

sugerimos consultar um Técnico de Segurança do Trabalho.

equipamento preparado para trabalho com temperatura local entre -10

até +40ºC e umidade do ar menor que 80%.

não utilizar este equipamento com garoa, chuva, poeira, gases

corrosivos, gases inflamáveis, materiais inflamáveis, etc.

Não sobrecarregue seu equipamento: soldar com ciclos de trabalho ou

potência acima da capacidade da máquina comprometem sua segurança

(possibilidade de curto-circuitos) e a durabilidade do seu equipamento. Se

o ciclo de trabalho da máquina for ultrapassado, ela interrompe a

soldagem automaticamente e a luz de temperatura (5) acenderá. Não

desligue o equipamento nesta situação. Ele deve permanecer ligado para

a ventoinha continuar refrigerando e assim abaixando a temperatura da

máquina. Assim que a luz apagar, você poderá voltar a soldar

normalmente.

não bata, jogue ou arraste o seu equipamento.

10

8

Manutenção

Ÿ

Ÿ

Ÿ

Ÿ

remova regularmente a sujeira do seu equipamento com ar comprimido,

com pressão adequada para não comprometer os seus componentes.

cheque regularmente se as conexões elétricas estão bem fixadas e livres

de oxidação.

não solde com o equipamento molhado. Se ele molhar por algum motivo,

desligue imediatamente da energia elétrica, seque o equipamento e

inspecione sua isolação antes de voltar a usá-lo.

se o equipamento não for usado por longo tempo, recomenda-se

guardá-lo na caixa e armazenar em guardá-local livre de umidade.
