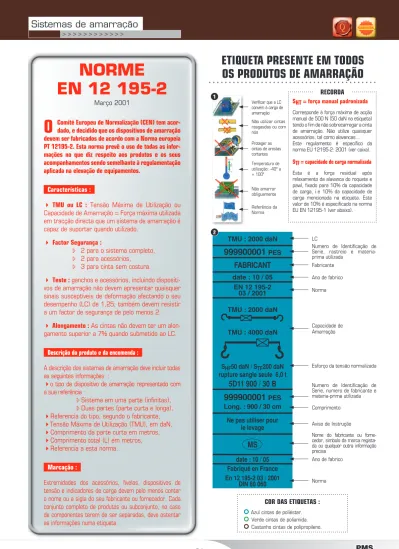

NORME EN Março 2001

(1)

NORME

EN 12 195-2

Março 2001

O

Comité Europeu de Normalização (CEN) tem

acor-dado, e decidido que os dispositivos de amarração

devem ser fabricados de acordo com a Norma europeia

PT 12195-2. Esta norma prevê o uso de todas as

infor-mações no que diz respeito aos produtos e os seus

acompanhamentos sendo semelhante à regulamentação

aplicada na elevação de equipamentos.

Características :



TMU ou LC : Tensão Máxima de Utilização ou

Capacidade de Amarração = Força máxima utilizada

em tracção directa que um sistema de amarração é

capaz de suportar quando utilizado.



Factor Segurança :

2 para o sistema completo,

2 para acessórios,

3 para cinta sem costura.



Teste : ganchos e acessórios, incluindo

dispositi-vos de amarração não devem apresentar quaisquer

sinais susceptíveis de deformação afectando o seu

desempenho (LC) de 1,25; também devem resistir

a um factor de segurança de pelo menos 2.



Alongamento : As cintas não devem ter um

alon-gamento superior a 7% quando submetido ao LC.

Descrição do produto e da encomenda :

A descrição dos sistemas de amarração deve incluir todas

as seguintes informações: :

o tipo de dispositivo de amarração representado com

a sua referência :

Sistema em uma parte (infinitas),

Duas partes (parte curta e longa),

Referencia do tipo, segundo o fabricante,

Tensão Máxima de Utilização (TMU), em daN,

Comprimento da parte curta em metros,

Comprimento total (L) em metros,

Referencia a esta norma.

Marcação :

Extremidades dos acessórios, fivelas, dispositivos de

tensão e indicadores de carga devem pelo menos conter

o nome ou a sigla do seu fabricante ou fornecedor. Cada

conjunto completo de produtos ou subconjunto, no caso

de componentes terem de ser separadas, deve ostentar

as informações numa etiqueta.

COR DAS ETIQUETAS :



Azul cintas de poliéster.



Verde cintas de poliamida.



Castanho cintas de polipropileno.

Capacidade de Amarração

Nome do fabricante ou forne-cedor, simbolo da marca regista-da ou qualquer outra informação precisa

Norma LC

Numero de Identificação de Serie, rastreio e materia-prima utilizada

Fabricante Ano de fabrico Norma

Esforço da tensão normalizada

Comprimento Aviso de Instrução

Ano de fabrico

SHT = força manual padronizada Corresponde à força máxima de acção manual de 500 N (50 daN na etiqueta) tendo o fi m de não sobrecarregar a cinta de amarração. Não utilize quaisquer acessórios, tal como alavancas… Este regulamento é específi co da norma EU 12195-2: 2001 (ver caixa). STF = capacidade de carga normalizada Esta é a força residual após relaxamento da alavanca do roquete e pawl, fi xado para 10% da capacidade de carga, i.e 10% da capacidade de carga mencionada na etiqueta. Este valor de 10% é especifi cado na norma EU EN 12195-1 (ver abaixo).

TMU : 2000 daN

999900001 PES

FABRICANT

date : 10 / 05

EN 12 195-2

03 / 2001

TMU : 2000 daN

TMU : 4000 daN

S

_HF

50 daN / S

_TF

200 daN

rupture sangle seule 6,0 t

5D11 900 / 30 B

999900001 PES

Long. : 900 / 30 cm

Ne pas utiliser pour

le levage

MS

date : 10 / 05

Fabriqué en France

En 12 195-2 03 / 2001

DIN 60 060

ETIQUETA PRESENTE EM TODOS

OS PRODUTOS DE AMARRAÇÃO

2 1 Verificar que a LC convém à carga de amarração Não utilizar cintas rasgasdas ou com nós Proteger as cintas de arestas cortantes Temperatura de utilização: -40º a + 100º Não amarrar obliguamente Referência da Norma

RECORDA

Numero de Identificação de Serie, numero de fabricante e materia-prima utilizada

(2)

E - fechado, F - aberto G A B C H

SISTEMAS DE AMARRAÇÃO DE CORRENTES

Conformidade com a norma EN 12 195-3

Designação Tamanhomin/max da corrente mm Carga de esforço kN Carga de ruptura minima kN Curso Max. mm Dimensão em mm Peso por peça kg A B C E F G H R7 8-10 48,04 84,52 203 356 35,1 64,0 638 842 28 12,7 4,76 RA 10-13 81,85 146,80 152 356 35,1 64,0 690 905 31 16,0 5,85 RC 13-16 115,56 204,63 203 356 35,1 64,0 747 951 39 18,3 6,52

Ref : ACTAC

TENSOR DE AMARRAÇÃO PARA CORRENTE

Trinco de segurança

Designação _{Ref. ACTAC}Para Comprimento_m Peso _kg Peso m +_kg

08 R7 3,5 5,76 1,4

10 RA 3,5 9,45 2,2

13 RC 3,5 16,80 3,8

Outros comprimentos, consulte-nos.

Ref : CHTAC01

CORRENTE DE AMARRAÇÃO

(Gancho c/ patilha + encurtador)

08 R7 3,5 5,92 1,4

10 RA 3,5 9,60 2,2

13 RC 3,5 16,90 3,8

08 R7 3,5 5,76 1,4

10 RA 3,5 9,3 2,2

13 RC 3,5 16,7 3,8

Ref : CHTAC03

CORRENTE DE AMARRAÇÃO

(Encurtador + Encurtador)

(3)

SISTEMAS DE AMARRAÇÃO TMU 3 500 daN - 11 T*

PORTA OBJECTOS

**Largura das cintas 75 mm - Roquete com abertura de segurança (*ruptura somente da cinta a 11 T)**

Comprimento standard total do sistema : 8 m

Parte curta Parte comprida

Peso / 8 m 6 070 g Peso / m + 212 g

Ref : 975/1069

Peso / 8 m 6 480 g Peso / m + 212 g

Ref : 975/1067

CARACTERÍSTICAS TÉCNICAS

Marcação

Comprimento sobre medida

Poliéster

Rastreio

Etiquetagem Gencod

Cores : Branco e amarelo

Ref : 975 / Ref : 975 VO (Cor vede tropa)

Abertura

segura :

Este roquete apenas se abre em acção voluntária. Não permite aberturas inesperadas.

SISTEMA DE AMARRAÇÃO TMU 2 500 daN - 7,5 T*

PESOS PESADOS

Largura da cinta 50 mm - Roquete com abertura de segurança - Alta performance

**(*ruptura da cinta somente a 7,5 T)**

- Conformidade com a norma EN 12 195-2

Peso / 9 m 2 300 g Peso / m + 130 g

Ref : 811DP/1

Peso / 9 m 2 775 g Peso / m + 130 g

Ref : 811DP/1006

Peso / 9 m 2 710 g Peso / m + 130 g

Ref : 811DP/1065

Marcação

Comprimento sobre medida

Poliéster

Origem

Etiquetagem Gencod

Cores : laranja e azul

SOBRE O PRODUTO : O roquete DP permite por etapas, lib-ertar gradualmente e com segurança a força retida no seu sistema de amarração. Co-loca em segurança uma carga em desequilíbrio e retoma o controle da sua carga.

ertar gradualmente e com segurança a roquete DP permite por etapas, lib-Para outro tipo de ganchos, consulte-nos.

(4)

SISTEMA DE AMARRAÇÃO TMU 2 000 daN - 6 T*

PESOS PESADOS

**Largura das cintas 50 mm - Roquete com abertura de segurança (*ruptura da cinta somente a 6 T)**

Comformidade com a norma EN 12 195-2

Peso / 9 m 2 065 g Peso / m + 110 g

Ref : 811PP/1

Peso / 9 m 2 545 g Peso / m + 110 g

Ref : 811PP/1006

Marcação

Comprimento sobre medida

Poliéster

Rastreio

Etiquetagem Gencod

Cores : preto, azul, laranja,

amarelo, vermelho, verde

Peso / 9 m 2 480 g

Peso / m + 110 g

Ref : 811PP/1065

SISTEMA DE AMARRAÇÃO TMU 900 daN - 3,2 T*

ARTESÃO

Largura das cintas 35 mm - Roquete com abertura de segurança ou orgola de fecho

**(*ruptura da cinta somente a 3,2 T) -**

Parte curta Peso / 5 m 720 g Parte comprida

Peso / m + 80 g

Ref : 917/1

Peso / 5 m 1 050 g Peso / m + 80 g

Ref : 917/1004

Peso / 5 m 945 g Peso / m + 80 g

Ref : 917/1066

Marcação

Comprimento sobre medida

Poliéster

Rastreio

Etiquetagem Gencod

Cores : preto, azul, laranja,

amarelo, vermelho, verde

(5)

SISTEMA DE AMARRAÇÃO TMU 400 daN - 1,2 T*

TURISMO E LAZER

**Largura das cintas 25 mm - Cinta de roquete ou argola de fecho (* ruptura somente da cinta a 1,2 T)**

Cores : azul, laranja, vermelho, verde, amarelo

SISTEMA DE AMARRAÇÃO INTERIOR TMU 800 daN - 3 T*

PESOS PESADOS E UTILITÁRIOS

**Largura das cintas 45 mm - Roquete ou alavanca (* ruptura somente da cinta a 3 T)**

Conformidade com a norma EN 12195-2

Cor : verde

Comprimento standard total do sistema : 3,5 m

Parte curta _{Peso / 3,5 m}Parte comprida

730 g Peso / m + 80 g

Ref : 912/1826

Peso / 3,5 m 940 g Peso / m + 80 g

Ref : 916/1826

Peso / 3,5 m 950 g Peso / m + 80 g

Ref : 916/1005

Ref : 1005

Peso / 3,5 m 900 g Peso / m + 80 g

Ref : 916/1827

Ref : 1827

Ref : 1826

Peso / 5 m 335 g Peso / m + 25 g

Ref : 906/1

Peso / 5 m 440 g Peso / m + 25 g

Ref : 906/1002

Peso / 5 m 150 g Peso / m + 25 g

Ref : 803/1

TMU : 175 daN

(6)

SISTEMA DE AMARRAÇÃO ESPECIAL PARA AUTOMÓVEIS

AMARRAÇÃO DE AUTOMÓVEIS E CAMIÕES DE REBOQUE

Largura da cinta 50 e 35 mm - Comprimento standard 2,30 e 2,50 m

Largura 50 mm

Peso / 2,3 m 2 618 g

Peso / m + 110 g

Ref : 910/3J

Comprimento totale standard du système : 2,30 m

Largura 50 mm

Peso / 2,3 m 2 600 g

Peso / m + 110 g

Ref : 811PP/3 1006M

SISTEMA DE AMARRAÇÃO EM INOX

ESPECIAL PARA ACTIVIDADES MARÍTIMAS

Largura 25 mm Peso / 5 m 414 g Peso / m + 25 g

Ref : 906I-1002I

Largura 50 mm Peso / 9 m 2 657 g Peso / m + 110 g

Ref : 811PPI-1006I

Largura 35 mm Peso / 5 m 1 020 g Peso / m + 85 g

Ref : 917I-1004I

Largura da cinta 50, 35 e 25 mm - Comprimento standard : 9 e 5 m

TMU : 1 500 daN

(7)

ARCO DE SEPARAÇÃO PARA KARGO KEEPER

CALHAS E EXTREMIDADES DE ENGATE

Calhas de amarração utilizados para apoiar as

bar-ras telescópicas e os sistemas de amarração

inte-rior equipados com ganchos 1005 e 1827.

Ref : 1005

Ref : 1827

Comprimento 3 m Espessura 2 mm Peso 5 000 g

Ref : 1806

Ref : 1826

Comprimento 3 m Espessura 2 mm Peso 6 400 g Peso 10 g

Ref : PFR 1

Ref : 3009

Protecção do ﬁ m do raid

para 3009 e 1806.

Calha de engate universal, utilizado

com gancho 1826.

Comprimento 1 760 mm Diâmetro 25 mm Peso 4 100 g

Ref : 1867HP

KARGO KEEPER

Fixação entre as paredes, em caso de ausência de calhas de engate, para garantir a sua carga vertical ou horizontalmente.

Peso 5 700 g

Ref : 1867WS

Em ausência de calhas de engate,

o mecanismo de tensão equipado

com uma mola que permite segurar

as cargas através do ajustamento

do comprimento do detentor kargo

e explorar ambas as paredes do

veículo. O comprimento padrão

é apropriado para vagões cuja

largura do interior varie entre

2,35 m e 2,70 metros.

VERSÃO INOX,

Consulte-nos.

BARRA TELESCÓPICA

Sistema regulável de 2,21 a 2,59 m para garantir a estabilidade das cargas no interior do camião equipado com raids especíﬁ cos de amarração.

Comprimento 2,21 à 2,59 m

Peso 7 500 g

Ref : 1811

(8)

BARRA SAVOYARDE



_{Recomendamos esta barra para as}

seguintes situações :

 Cargas cada vez mais volumosas

 Um maior numero de rotundas colocando a

carga em risco,

 Efectuando o carregamento de lado permite um

melhor acondicionamento da carga,

 Os controlos de segurança são cada vez mais

frequentes ao nível da amarração da carga.



_{As principais qualidades :}

 Fácil de manusear,

 Fixação contra a carga,

 Sendo em alumínio torna-se mais leve e

resistente,

 Acondiciona a carga perfeitamente,

 As suas pinças são reguláveis permitindo a

adaptar a espessura das placas,

 Duas versões disponíveis: ﬁ xa e regulável,

 Preço atractivo.

VERSÃO REGULÁVEL

Comprimento 2,40 a 2,70 m Peso / m + 7 700 g

Ref : BSR 262

FECHADURA DE SEGURANÇA

Designação Peso Para utilitários ligeiros 01 1 240 g Para veículos de pesados

e contentores 02 1 350 g

(9)

CANTOS DE PROTECÇÃO

Protecção para Cintas

CANTOS DE PROTECÇÃO

Para Cintas de 25 a 75 mm

Designação Largura L mm Altura h mm a mm mmb Para cinta de elevação de largura mm Para cinta de amaração de largura mm Para cinta redonda toneladas 25 250 55 30 10 25 25 -35 250 65 35 10 30 35 -55 225 80 55 10 50 50 -80 450 120 80 30 65/75 75 3 Peso 70 g

Ref : EQ1

Ref : DF

MANGA DE PROTECÇÃO EM PVC

Largura da cinta 50 mm

Ref : PVC/050

Largura da cinta 80 mm

Ref : PVC/080

Peso 5 000 g Comprimento 2,40 mm Cantos interiores 220 x 190 mm Espessura 5 mm

Material Polyéthylène_rotomoulé Cores preto, vermelho, laranja

Ref : COLG 240

Peso 5 000 g Comprimento 2,40 m Cantos interiores 190 x 230 mm Espessura 5 mm Material PVC Cor preto

Ref : COLG P240

PROTECÇÃO FLEXÍVEL PARA CINTA

EM POLIURETANO PROTECÇÃO KEEPERS

b

L

h a 1,20 mts comprimento. Contacte-nos.
