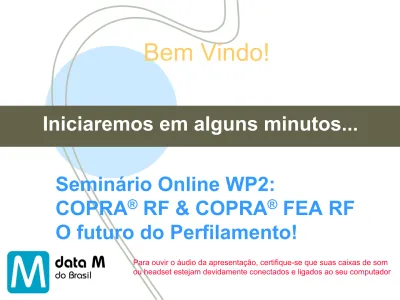

Iniciaremos em alguns minutos...

Seminário Online WP2:

COPRA

®

_{RF & COPRA}

®

_{FEA RF}

O futuro do Perfilamento!

(2)

Rollforming the Future

®

Apresentação:

Saulo Figueriedo

Diretor data M do Brasil

(3)



Tecnologia COPRA

®



Workflow



COPRA

®

_RF



O que é

simulação em elementos finitos?



Simulação –

Por quê?



COPRA

®

_{FEA RF}



Perguntas e respostas

(4)

Flower

and Rolls

Preprocessor

COPRA

®

FEA RF

COPRA

®

FEA RF

(COPRA® Finite Element Analysis Roll Forming)

ok ? Yes No

Material

properties

Roll design

ok ?

Flower design

No Yes

Profile’s

cross

section

Production

of the rolls

COPRA

®

design:

DTM simulation

COPRA

(5)

Quality Control with COPRA

®

Desenho

Flor & Rolos

Otimização

com

COPRA

®

_DTM

Otimizaçao com

COPRA

®

_{FEA RF}

Controle da geometria

atual dos rolos com

equipamento

COPRA

®

_{Roll Scanner}

--

Production of Rolls

--TQM

(6)



Tecnologia COPRA

®



Workflow



COPRA

®

_RF



O que é

simulação em elementos finitos?



Simulação –

Por quê?



COPRA

®

_{FEA RF}



Perguntas e respostas

(7)

COPRA®

Software Technology

Flower Design

Flower Optimization

COPRA

®

_DTM

Roll Tool Design

Process Validation

COPRA

®

_{FEA RF}

ok?

No

Yes

ok?

No

Yes

(8)

COPRA

®

_{RF & COPRA}

®

_{FEA RF}



Tecnologia COPRA

®



Workflow



COPRA

®

_RF



O que é

simulação em elementos finitos?



Simulação –

Por quê?



COPRA

®

_{FEA RF}

(9)

Centenas de usu

Centenas de usuá

ários ao

rios ao

redor do mundo utilizam o

software COPRA

®

Roll Form

em mais de 50 pa

í

ses

(10)

• desenho de rolos

• perfis abertos ou fechados

• mais de 100 features

(11)

• Cálculo rápido das tensões

• Parametros considerados:

-

Propriedades do material (

/ E)

-

Espessura do Material

-

Diâmetro do rolo

-

Distância entre estgágios

-

Cálculo da linha de conformação

-

Geometria do perfil

• Não necessita do desenho dos rolos

• Rápida otimização da flor

(12)

• características como furações,

recortes, repuxos, entre outros...

• desenhados no AutoCAD e

armazenados no banco de dados

do COPRA

®

(13)

R&D

• Ferramentas para desenho de

rolos (baseadas nas

funcionalidades do AutoCAD)

• Desenho de alívios nos rolos para

casos especiais

(14)

• Possibilidade de aplicação de

matrizes

..ex: tubos com parede extremamente

finas ou aplicações específicas

(15)

(16)

• Interface com o Autodesk Inventor

• Visualisação completa de projetos

COPRA RF

®

_{no Inventor}

• Alterações em 3D

• Fácil importação de desenhos

(rolos) existentes em formato DXF

ou DWG para o COPRA RF

(17)

• Desenho rápido e efetivo de

ferramentais para formadoras

de tubos (soldados por alta

frequencia, TIG, Laser)

• Totalmente paramétrico

(18)

• Alterações dos parametros de

máquina de forma fácil e

interface amigável

• Completamente integrado a

toda a familia de produtos

COPRA, incluside COPRA

FEA RF

(19)

• Único no mercado a desenhar

“cage forming systems“

• Verificação do posicionamento

dos rolos em 3D

• Completamente integrado a toda

a familia de produtos COPRA

®

_,

incluside COPRA

®

_{FEA RF}

(20)

• Gerenciador de projetos

„CADFinder“

totalmente integrado

para admistração de toda a

documentação gerada

• Controle de revisões e histórico

• Desenhos automaticamente

salvos e armazenados em

estruturas de pastas (como no

(21)

• Gerenciamento e controle dos

atributos dos rolos como furação,

chaveta, canais, tolerancias, etc...

• Para cada rolo ou estágio,

desenhos do AutoCAD podem ser

adicionados

• Multiplos projetos podem ser

abertos de forma simultânea

(22)

• Desenho automático de rolos e

montagens de cada estágio

• Legendas preenchidas

automaticamente

• Lista de materiais

• Lista de corte

• Geração do contorno em DXF

para software de CAM

(23)

• Possibilidade de integração do

COPRA

®

_{RollScanner e do COPRA}

®

RF RLM (Gerenciamento do Ciclo de

Vida do Rolo)

• Busca automática de rolos

desativados para reutilização em

novos projetos como matéria-prima

• Algorítimo de busca baseado na

similaridade geométrica

(24)

COPRA

®

_{RF & COPRA}

®

_{FEA RF}



Tecnologia COPRA

®



Workflow



COPRA®

RF



O que é

simulação em elementos finitos?



Simulação –

Por quê?



COPRA

®

_{FEA RF}

(25)

FEA?

Tipos de Sistemas

Diversas Aplicações



Repuxo



Laminação a Quente



Crash-Test



Análise de Vibrações



Extrusão

≠

Roll Forming

!!

(26)

COPRA

®

_{RF & COPRA}

®

_{FEA RF}



Tecnologia COPRA

®



Workflow



COPRA®

RF



O que é

simulação em elementos finitos?



Simulação –

Por quê?



COPRA

®

_{FEA RF}

(27)

FEA

–

_–

Porque?

_Porque?

Deformação ????

(28)

FEA?

–

Material

Elastic / Plastic Material behaviour

Elastic

_Plastic

(29)

FEA

–

_–

Como?

_Como?

FEA

= Finite Element Analysis.

Elements,

Nodes,

external force

Reaction

forces

Equilibrium !

In RF:

(reaction) Forces

caused by 3D

free Contact

(30)

COPRA

®

_{RF & COPRA}

®

_{FEA RF}



Tecnologia COPRA

®



Workflow



COPRA®

RF



O que é

simulação em elementos finitos?



Simulação –

Por quê?



COPRA

®

_{FEA RF}

(31)

FEA

–

_–

Simulation

_Simulation

Tempo

Custos

Convergência

Qualidade

Restrições

Tempo para re-engenharia e retrabalhos?

Hoje: Elementos Finitos

≠

Infinito

Tempo de Cálculo

Custos de re-engenharia e retrabalhos e tempo total?

Percentual agregado na qualidade do processo?

> 80 % problemas encontrados ≈

problemas práticos

~ 15 % problemas encontrados ≈

problemas lógicos

< 5 % problemas encontrados ≈

suporte data M (RF)

Surpreendente realismo

(32)

Se você deseja ...

... como você faz

(ou gostaria de fazer)

FEA RF

–

_–

investigation tools

_{investigation tools}



Entrar em cada estágio



Olhar ao longo, por exemplo,

da borda da chapa



Fazer um corte do perfil e

comparar com o desenho



Checar o layout dos rolos



Investigar stresses, strains,

deslocamentos, forças, etc.



Facilmente definir impressões 

Fazer uma animação



Exportar para ACAD



Fazer um histórico dos

resultados



Etc...

(33)

(34)

(35)

Simulação reproduziu exatamente os mesmos efeitos…

(36)

…desta forma foi possível melhorar todo o processo, alterando

método de formação, diferentes tipos de calibração, etc...

-

e é

claro, sempre verificando e validando cada modificação

com o COPRA FEA RF! 

(37)

• Avaliação da qualidade do

desenho/projeto

• Avaliação dos defeitos causados pelo

diâmetro de arraste, alongamentos

longitudinais, desvios causados por

pré-estampos na chapa, etc...

• Visualiação de efeitos como tração e

retenção da chapa causados pela

diferença de perímetro dos rolos

• Controle do efeito de rentenção na

chapa causados por rolos rolamentados

• Correta determinação das rotações dos

(38)

COPRA

®

_{RF & COPRA}

®

_{FEA RF}

• Determinação do diâmetro de arraste

através da comparação do

(39)

• Definição automática da malha

(mesh)

• Biblioteca de estampos: Pode ser

fácilmente editada através do

AutoCAD

• Estampos em 3D posicionados

como no 2D

(40)

(41)

• Sem a compreenção do processo de rollforming, não haverá

nenhum

desenvolvimento substancial da tecnologia e nenhum aprimoramento

da

estabilidade e qualidade do processo;

• A rentabilidade do processo de rollforming está

fortemente relacionada e

dependente do know-how sobre o processo de formação acumulado ao longo

dos anos pelas empresas;

• Hoje em dia, perfis e tubos cada vez mais complexos são fabricados: A

qualidade destes produtos é

resultado do software de engenharia utilizado:

COPRA

®

_{RF and COPRA}

®

_{FEA RF;}

• Os cálculos se tornaram confiáveis e fácilmente interpretados

O desenvolvimento do know-how interno das empresas é

(42)

Start with FEA

With friction

Verification of

known problems

Full implementation

In design and R&D workflow

Development

of Know How

Future

Know How

development

Becoming an

expert

-

High tensile

-

Extreme thin wall

-

high quality

-

very complex

O desenvolvimento do know-how interno das empresas é

(43)
