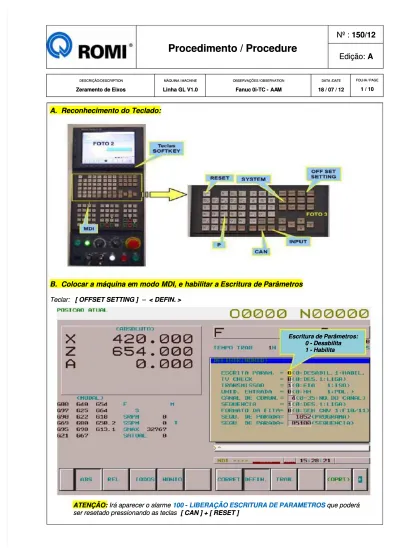

150-12 - Zeramento de Eixos - Linha GL V1.0 Fanuc

(1)

A. A. Reconhecimento

Reconhecimento do

do Teclado:

Teclado:

B. B. Colocar a máquina e

Colocar a máquina em modo MDI, e habilitar a

m modo MDI, e habilitar a Escritura de

Escritura de Parâmetros

Parâmetros

Teclar:

[ OFFSET SETTING ]

––

< DEFIN. >

ATENÇÃO:

Irá aparecer o alarme Irá aparecer o alarme

100 -

LIBERAÇÃO ESCRITURA DE PARAMETROS

que poderá que poderá ser resetado pressionando as teclas

ser resetado pressionando as teclas

[ CAN ] + [ RESET ]

Escritura de Parâmetros: Escritura de Parâmetros: 0 - Desabilita 0 - Desabilita 1 - Habilita 1 - Habilita

(2)

C. P R O C E D I M E N T O P A R A O Z E R A M E N T O D O E I X O X

1. Pressionar a tecla

[ SYSTEM ]

; 2. Pressionar a softkey

< PARAM >

;

3. Digitar

1850

e pressionar a softkey

< NO. SRH >

(nº de pesquisa) ;

(3)

5. Zerar o valor do

Work Shift

do

Eixo X

:

Teclar:

[ OFFSET SETTING ]

–

< + > 2x – < W.SHFT >

6 . Pressionar a tecla

[ OFFSET SETTING ]

;

(4)

8. Pressionar a softkey

< GEOMETRIA >

e inserir na posição

01

o valor:

G 01 = 60.000 – GL 240

G 01 = 62.000 – GL 280

< TRABALHO >

e verificar o valor do

G54 EXT

:

GL 240

GL 280

X =

- 360.000

X =

- 420.000

(5)

10. Zerar o valor do

G54

em

X = 0.000

;

11. Montar um Suporte de Ferramenta interna na

posição 1

da Torre ; 12. Programar

T0101

em

MDI

e pressionar

CYCLE START

;

13. Programar

G0 X0

em

MDI

e em avanço baixo pressionar

CYCLE START

;

"JOG"

, colocar no modo

"SETUP"

e abrir a Porta do Operador ; 15. Efetuar o zeramento entre os pontos

A

e

B

como mostrado abaixo:

Verificar valor do

G54 EXT ( item 9 )

(6)

[ POS ]

, pressionar a softkey

< REL >

, digitar

X

< ORIGEM >

como mostrado abaixo:

Neste momento o valor da coordenada em X será zerada.

17. Selecionar o Modo

JOG

ou

MPG

( Manivela ) e mover o

Eixo X

até a coordenada:

360.000

(

GL 240

) e ou

420.000

(

GL 280

)

Obs.:

Caso apareça o Alarme de

FIM DE CURSO +

alterar o Parâmetro

1320 (X)

para

99999999

FIM DE CURSO --

1321 (X)

para

- 99999999

Anotar os valores originais dos Parâmetros antes de alterar os mesmos.

[ SYSTEM ]

< PARAM >

;

20. Digitar

1815

< NO. SRH >

(nº de pesquisa). Fechar a Porta do Operador, tirar do Modo

"SETUP"

e colocar no modo

MDI

;

(7)

21. Posicionar o cursor no

Bit 4 APZ

para o

Eixo X

e digitar

0

e pressionar

INPUT

, digitar

1

e pressionar

INPUT

( neste momento é feito o novo zeramento do Eixo X ) :

22. Após alterar o

Bit 4 APZ

para o

Eixo X,

desligar e religar a máquina para que o novo zeramento seja assumido ;

23. Irá aparecer o alarme

100 - LIBERAÇÃO ESCRITURA DE PARAMETROS

que poderá ser resetado pressionando as teclas

[ CAN ] + [ RESET ] ;

24. Programar

T0101

em

MDI

e pressionar

CYCLE START

;

25. Programar

G0 X0

em

MDI

e em avanço baixo pressionar

CYCLE START

;

26.Verificar novamento o zeramento entre os pontos

A

e

B

como mostrado no item 15 se ficou tudo OK ;

(8)

D. P R O C E D I M E N T O P A R A O Z E R A M E N T O D O E I X O Z

Material necessário :

• Haste Padrão ( no nosso exemplo = Ø 40 mm. x 200 mm. de comprimento )

Para este ajuste, estamos considerando uma Placa BH-M 165 ( comprimento de 95 mm. ) e uma Haste Padrão de 200 mm. de comprimento.

[ SYSTEM ]

< PARAM >

;

3. Digitar

1850

< NO. SRH >

(nº de pesquisa) ;

4. Verificar se o conteúdo do Parametro

1850 ( Z ) = 0

( zero ), se não for zerar o mesmo ; 5. Zerar o valor do

Work Shift

do

Eixo Z

;

6 . Pressionar a tecla

[ OFFSET SETTING ]

;

< CORRETOR >

e apagar os Corretores de Ferramentas ; 8. Pressionar a tecla

"JOG"

, colocar no modo

"SETUP"

e abrir a Porta do Operador. Segurar a haste padrão em frente a Placa, conforme ﬁgura a seguir :

9. Mover o Eixo Z até que a face frontal da Torre encoste na Haste;

[ POS ],

pressionar a softket

< REL >

e digitar o valor

Z 295

[ que corresponde ao valor: ( 200 mm. da Haste + 95 mm. da Placa ) ] ;

(9)

11. Pressionar a soft key

< PRESET >

para carregar este valor no Eixo Z ( Coordenada Relativa ) ; 12. Veriﬁcando a posição Relativa do Eixo, mover o Eixo Z até a posição:

532.000

(

GL 240

) e ou

654.000

(

GL 280 )

Obs.:

FIM DE CURSO +

1320 (Z)

para

99999999

FIM DE CURSO --

1321 (Z)

para

- 99999999

Anotar os valores originais dos Parâmetros antes de alterar os mesmos.

[ SYSTEM ]

; 14. Pressionar a soft key

< PARAM >

;

15. Digitar

1815

, em seguida pressionar a soft key

< NO SRH >

(nº de pesquisa). Fechar a Porta do Operador, tirar do Modo

"SETUP"

e colocar no modo

MDI

;

16. Posicionar o cursor no

Bit 4 APZ

para o

Eixo Z

e digitar

0

e pressionar

INPUT

, digitar

1

e pressionar

INPUT

( neste momento é feito o novo zeramento do Eixo Z ) :

17 . Após alterar oBit 4 APZ para oEixo Z, desligar e religar a máquina para que o novo zeramento seja assumido ; 18. Pressionar a tecla

"JOG"

, colocar no modo

"SETUP"

e abrir a Porta do Operador ;

19. Movimentar o Eixo Z até a posição

Z 295.000

( Coordenada Absoluta ) e veriﬁcar se a haste se encaixa entre a Placa e a face da Torre,

conﬁrmando o ajuste do Zeramento

;

(10)

20.Voltar os valores originais dos Parâmetros

1320

e ou

1321

caso tenha sido necessário alterar os mesmos ; 21. Retornar o Parâmetro

“Escritura de Parâmetro”

para

“0”

(conforme item B).
